YAMAHA AEROX50 2008 Betriebsanleitungen (in German)
Manufacturer: YAMAHA, Model Year: 2008, Model line: AEROX50, Model: YAMAHA AEROX50 2008Pages: 68, PDF-Größe: 1.54 MB

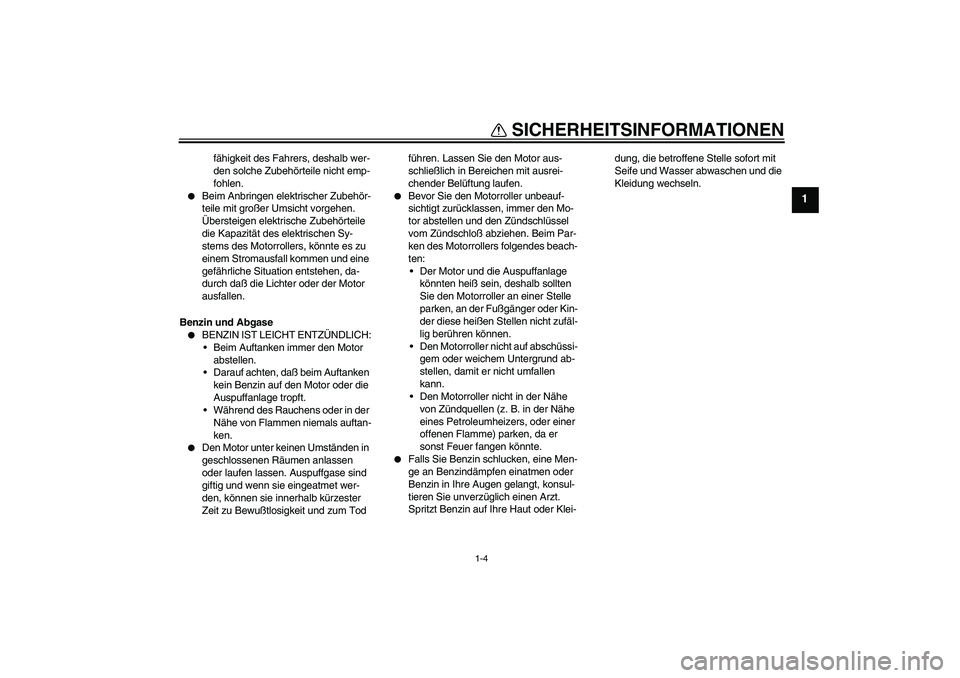

Page 11 of 68
SICHERHEITSINFORMATIONEN
1-4
1
fähigkeit des Fahrers, deshalb wer-
den solche Zubehörteile nicht emp-
fohlen.
Beim Anbringen elektrischer Zubehör-
teile mit großer Umsicht vorgehen.
Übersteigen elektrische Zubehörteile
die Kapazität des elektrischen Sy-
stems des Motorrollers, könnte es zu
einem Stromausfall kommen und eine
gefährliche Situation entstehen, da-
durch daß die Lichter oder der Motor
ausfallen.
Benzin und Abgase
BENZIN IST LEICHT ENTZÜNDLICH:
Beim Auftanken immer den Motor
abstellen.
Darauf achten, daß beim Auftanken
kein Benzin auf den Motor oder die
Auspuffanlage tropft.
Während des Rauchens oder in der
Nähe von Flammen niemals auftan-
ken.
Den Motor unter keinen Umständen in
geschlossenen Räumen anlassen
oder laufen lassen. Auspuffgase sind
giftig und wenn sie eingeatmet wer-
den, können sie innerhalb kürzester
Zeit zu Bewußtlosigkeit und zum Tod führen. Lassen Sie den Motor aus-
schließlich in Bereichen mit ausrei-
chender Belüftung laufen.
Bevor Sie den Motorroller unbeauf-
sichtigt zurücklassen, immer den Mo-
tor abstellen und den Zündschlüssel
vom Zündschloß abziehen. Beim Par-
ken des Motorrollers folgendes beach-
ten:
Der Motor und die Auspuffanlage
könnten heiß sein, deshalb sollten
Sie den Motorroller an einer Stelle
parken, an der Fußgänger oder Kin-
der diese heißen Stellen nicht zufäl-
lig berühren können.
Den Motorroller nicht auf abschüssi-
gem oder weichem Untergrund ab-
stellen, damit er nicht umfallen
kann.
Den Motorroller nicht in der Nähe
von Zündquellen (z. B. in der Nähe
eines Petroleumheizers, oder einer
offenen Flamme) parken, da er
sonst Feuer fangen könnte.
Falls Sie Benzin schlucken, eine Men-
ge an Benzindämpfen einatmen oder
Benzin in Ihre Augen gelangt, konsul-
tieren Sie unverzüglich einen Arzt.
Spritzt Benzin auf Ihre Haut oder Klei-dung, die betroffene Stelle sofort mit
Seife und Wasser abwaschen und die
Kleidung wechseln.

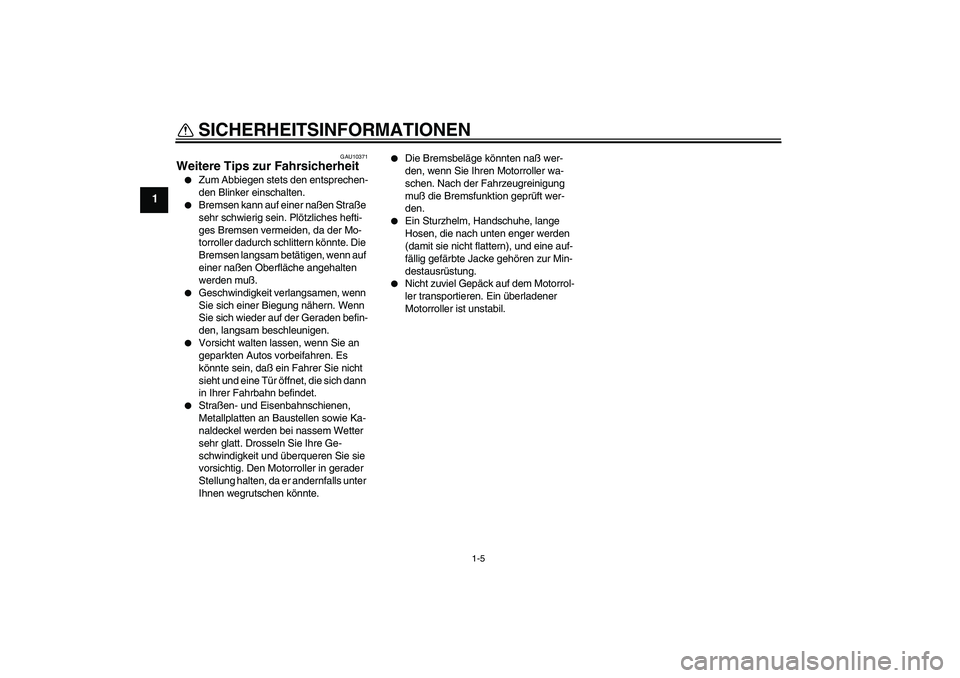

Page 12 of 68
SICHERHEITSINFORMATIONEN
1-5
1
GAU10371
Weitere Tips zur Fahrsicherheit
Zum Abbiegen stets den entsprechen-
den Blinker einschalten.
Bremsen kann auf einer naßen Straße
sehr schwierig sein. Plötzliches hefti-
ges Bremsen vermeiden, da der Mo-
torroller dadurch schlittern könnte. Die
Bremsen langsam betätigen, wenn auf
einer naßen Oberfläche angehalten
werden muß.
Geschwindigkeit verlangsamen, wenn
Sie sich einer Biegung nähern. Wenn
Sie sich wieder auf der Geraden befin-
den, langsam beschleunigen.
Vorsicht walten lassen, wenn Sie an
geparkten Autos vorbeifahren. Es
könnte sein, daß ein Fahrer Sie nicht
sieht und eine Tür öffnet, die sich dann
in Ihrer Fahrbahn befindet.
Straßen- und Eisenbahnschienen,
Metallplatten an Baustellen sowie Ka-
naldeckel werden bei nassem Wetter
sehr glatt. Drosseln Sie Ihre Ge-
schwindigkeit und überqueren Sie sie
vorsichtig. Den Motorroller in gerader
Stellung halten, da er andernfalls unter
Ihnen wegrutschen könnte.
Die Bremsbeläge könnten naß wer-
den, wenn Sie Ihren Motorroller wa-
schen. Nach der Fahrzeugreinigung
muß die Bremsfunktion geprüft wer-
den.
Ein Sturzhelm, Handschuhe, lange
Hosen, die nach unten enger werden
(damit sie nicht flattern), und eine auf-
fällig gefärbte Jacke gehören zur Min-
destausrüstung.
Nicht zuviel Gepäck auf dem Motorrol-
ler transportieren. Ein überladener
Motorroller ist unstabil.

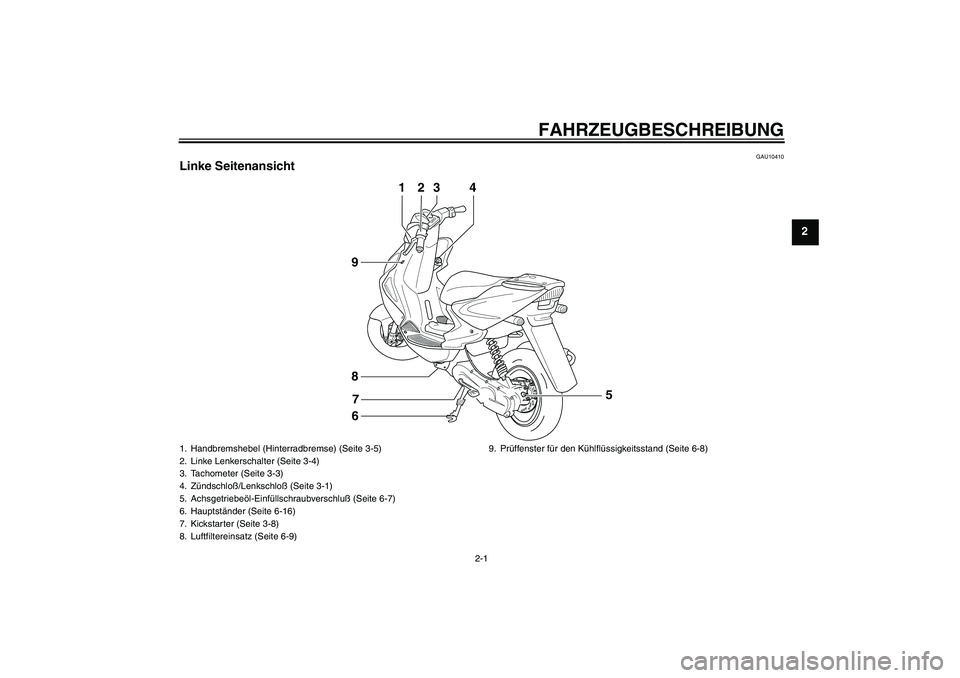

Page 13 of 68
FAHRZEUGBESCHREIBUNG
2-1
2
GAU10410
Linke Seitenansicht
1
23
4
6 8
9
7
5
1. Handbremshebel (Hinterradbremse) (Seite 3-5)
2. Linke Lenkerschalter (Seite 3-4)
3. Tachometer (Seite 3-3)
4. Zündschloß/Lenkschloß (Seite 3-1)
5. Achsgetriebeöl-Einfüllschraubverschluß (Seite 6-7)
6. Hauptständer (Seite 6-16)
7. Kickstarter (Seite 3-8)
8. Luftfiltereinsatz (Seite 6-9)9. Prüffenster für den Kühlflüssigkeitsstand (Seite 6-8)

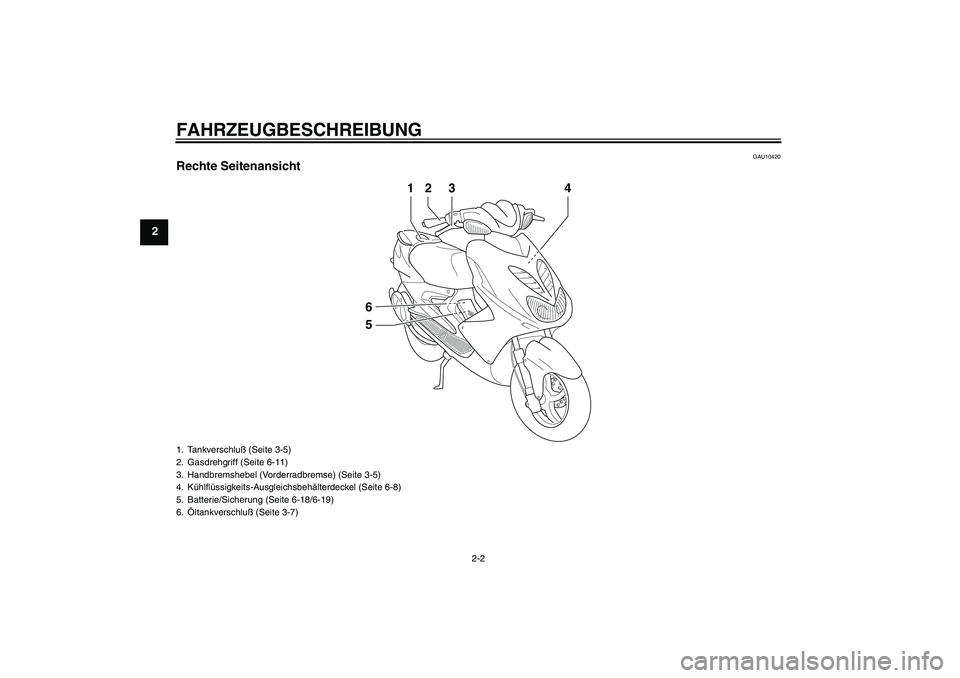

Page 14 of 68
FAHRZEUGBESCHREIBUNG
2-2
2
GAU10420
Rechte Seitenansicht
23
1
4
56
1. Tankverschluß (Seite 3-5)
2. Gasdrehgriff (Seite 6-11)
3. Handbremshebel (Vorderradbremse) (Seite 3-5)
4. Kühlflüssigkeits-Ausgleichsbehälterdeckel (Seite 6-8)
5. Batterie/Sicherung (Seite 6-18/6-19)
6.Öltankverschluß (Seite 3-7)

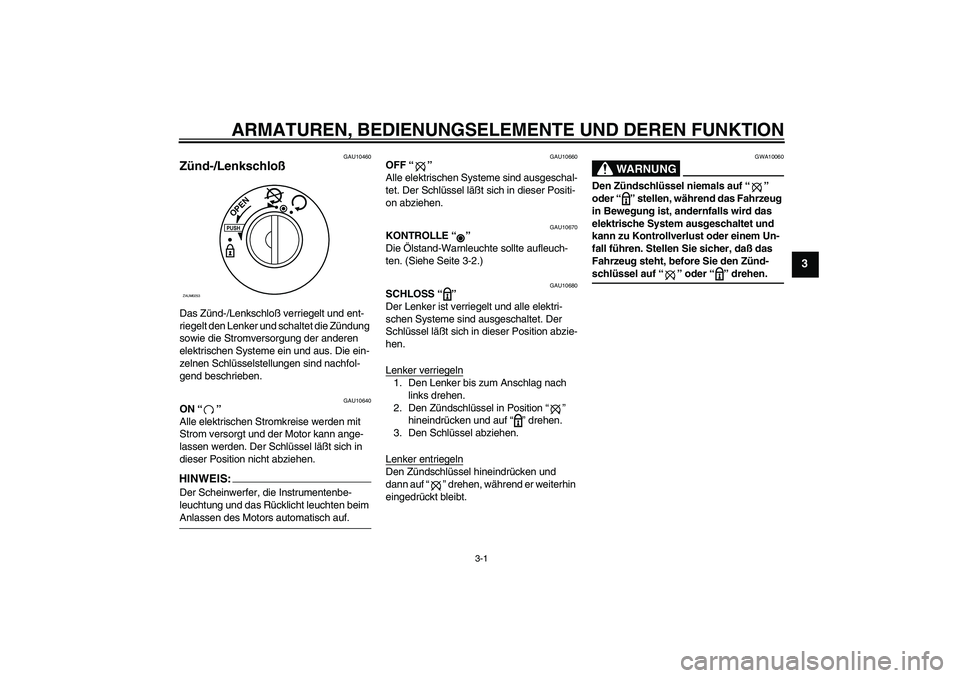

Page 15 of 68
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-1
3
GAU10460
Zünd-/Lenkschloß Das Zünd-/Lenkschloß verriegelt und ent-
riegelt den Lenker und schaltet die Zündung
sowie die Stromversorgung der anderen
elektrischen Systeme ein und aus. Die ein-
zelnen Schlüsselstellungen sind nachfol-
gend beschrieben.
GAU10640
ON “”
Alle elektrischen Stromkreise werden mit
Strom versorgt und der Motor kann ange-
lassen werden. Der Schlüssel läßt sich in
dieser Position nicht abziehen.HINWEIS:Der Scheinwerfer, die Instrumentenbe-
leuchtung und das Rücklicht leuchten beim Anlassen des Motors automatisch auf.
GAU10660
OFF “”
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel läßt sich in dieser Positi-
on abziehen.
GAU10670
KONTROLLE “”
Die Ölstand-Warnleuchte sollte aufleuch-
ten. (Siehe Seite 3-2.)
GAU10680
SCHLOSS “”
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel läßt sich in dieser Position abzie-
hen.
Lenker verriegeln1. Den Lenker bis zum Anschlag nach
links drehen.
2. Den Zündschlüssel in Position “”
hineindrücken und auf “” drehen.
3. Den Schlüssel abziehen.
Lenker entriegelnDen Zündschlüssel hineindrücken und
dann auf “” drehen, während er weiterhin
eingedrückt bleibt.
WARNUNG
GWA10060
Den Zündschlüssel niemals auf “”
oder “” stellen, während das Fahrzeug
in Bewegung ist, andernfalls wird das
elektrische System ausgeschaltet und
kann zu Kontrollverlust oder einem Un-
fall führen. Stellen Sie sicher, daß das
Fahrzeug steht, before Sie den Zünd-schlüssel auf “” oder “” drehen.
PUSHOPEN
ZAUM0253

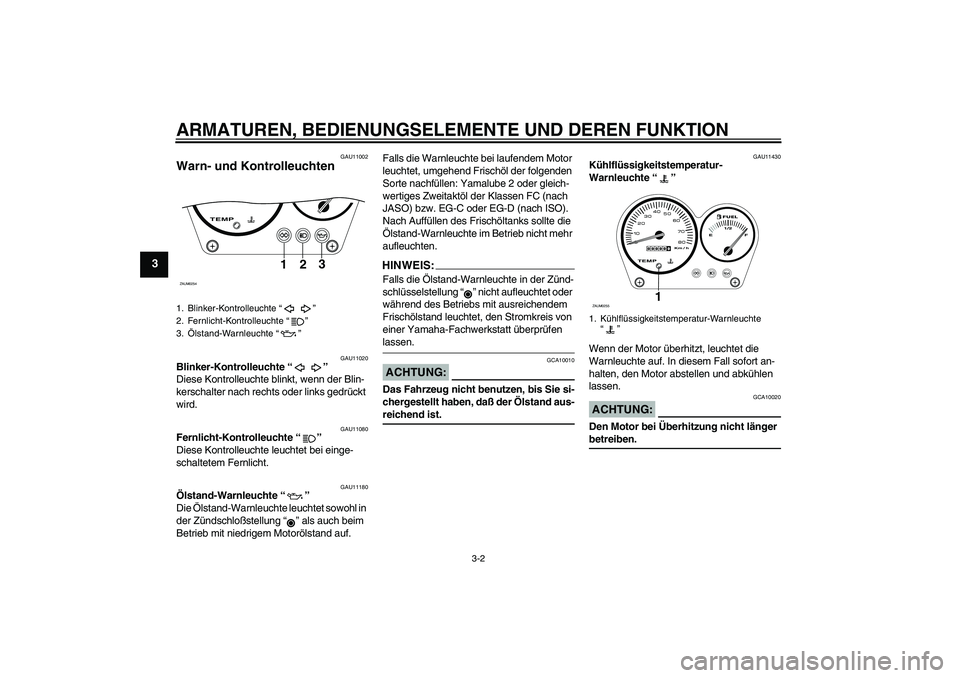

Page 16 of 68
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-2
3
GAU11002
Warn- und Kontrolleuchten
GAU11020
Blinker-Kontrolleuchte “”
Diese Kontrolleuchte blinkt, wenn der Blin-
kerschalter nach rechts oder links gedrückt
wird.
GAU11080
Fernlicht-Kontrolleuchte “”
Diese Kontrolleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU11180
Ölstand-Warnleuchte “”
Die Ölstand-Warnleuchte leuchtet sowohl in
der Zündschloßstellung “” als auch beim
Betrieb mit niedrigem Motorölstand auf. Falls die Warnleuchte bei laufendem Motor
leuchtet, umgehend Frischöl der folgenden
Sorte nachfüllen: Yamalube 2 oder gleich-
wertiges Zweitaktöl der Klassen FC (nach
JASO) bzw. EG-C oder EG-D (nach ISO).
Nach Auffüllen des Frischöltanks sollte die
Ölstand-Warnleuchte im Betrieb nicht mehr
aufleuchten.
HINWEI
S:
Falls die Ölstand-Warnleuchte in der Zünd-
schlüsselstellung “” nicht aufleuchtet oder
während des Betriebs mit ausreichendem
Frischölstand leuchtet, den Stromkreis von
einer Yamaha-Fachwerkstatt überprüfen lassen.ACHTUNG:
GCA10010
Das Fahrzeug nicht benutzen, bis Sie si-
chergestellt haben, daß der Ölstand aus-reichend ist.
GAU11430
Kühlflüssigkeitstemperatur-
Warnleuchte “”
Wenn der Motor überhitzt, leuchtet die
Warnleuchte auf. In diesem Fall sofort an-
halten, den Motor abstellen und abkühlen
lassen.ACHTUNG:
GCA10020
Den Motor bei Überhitzung nicht länger betreiben.
1. Blinker-Kontrolleuchte “”
2. Fernlicht-Kontrolleuchte “”
3.Ölstand-Warnleuchte “”
TEMP
123
ZAUM0254
1. Kühlflüssigkeitstemperatur-Warnleuchte
“”
TEMP
Km / h
E1/2
F
1
ZAUM0255
Page 17 of 68
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-3
3

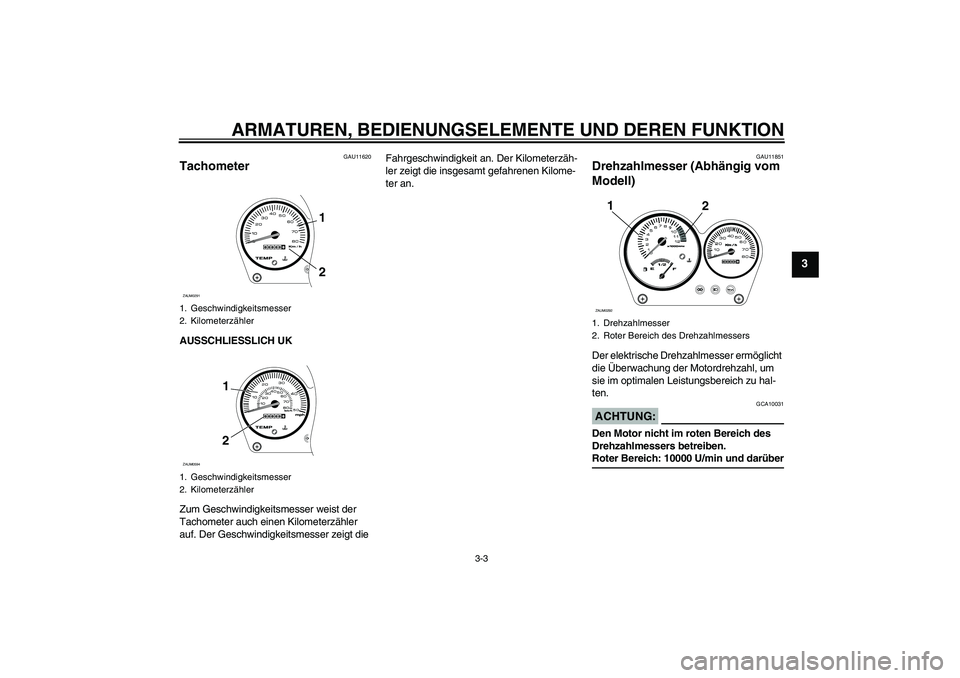

GAU11620
Tachometer AUSSCHLIESSLICH UK
Zum Geschwindigkeitsmesser weist der
Tachometer auch einen Kilometerzähler
auf. Der Geschwindigkeitsmesser zeigt die Fahrgeschwindigkeit an. Der Kilometerzäh-
ler zeigt die insgesamt gefahrenen Kilome-
ter an.
GAU11851
Drehzahlmesser (Abhängig vom
Modell) Der elektrische Drehzahlmesser ermöglicht
die Überwachung der Motordrehzahl, um
sie im optimalen Leistungsbereich zu hal-
ten.ACHTUNG:
GCA10031
Den Motor nicht im roten Bereich des
Drehzahlmessers betreiben.Roter Bereich: 10000 U/min und darüber
1. Geschwindigkeitsmesser
2. Kilometerzähler
1. Geschwindigkeitsmesser
2. Kilometerzähler
21
ZAUM0291
21
ZAUM0594
1. Drehzahlmesser
2. Roter Bereich des Drehzahlmessers
1
2
ZAUM0292

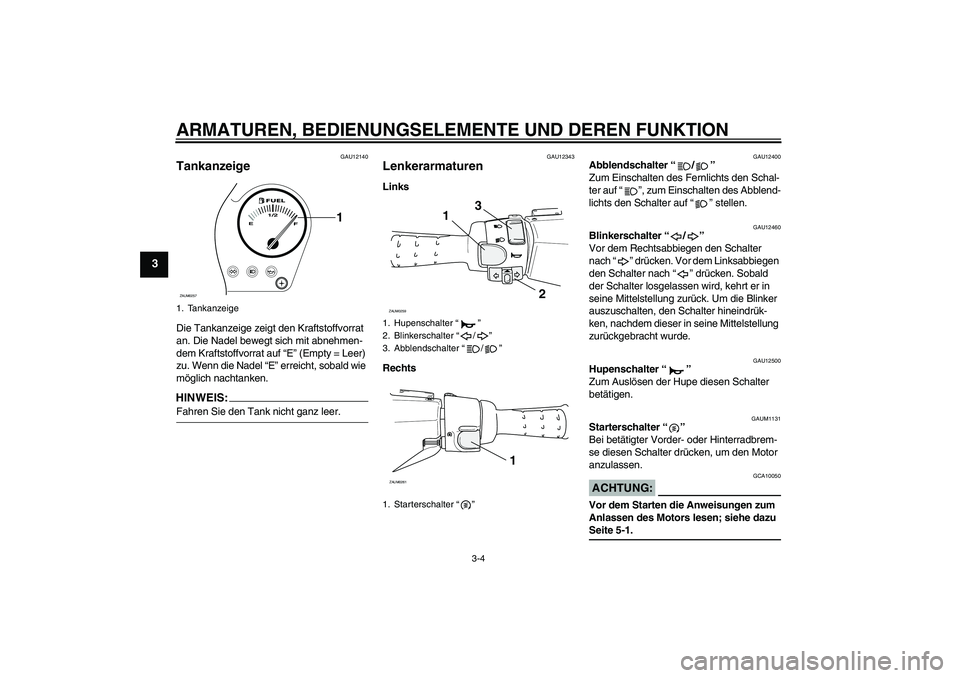

Page 18 of 68
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-4
3
GAU12140
Tankanzeige Die Tankanzeige zeigt den Kraftstoffvorrat
an. Die Nadel bewegt sich mit abnehmen-
dem Kraftstoffvorrat auf “E” (Empty = Leer)
zu. Wenn die Nadel “E” erreicht, sobald wie
möglich nachtanken.HINWEIS:Fahren Sie den Tank nicht ganz leer.
GAU12343
Lenkerarmaturen Links
Rechts
GAU12400
Abblendschalter “/”
Zum Einschalten des Fernlichts den Schal-
ter auf “”, zum Einschalten des Abblend-
lichts den Schalter auf “” stellen.
GAU12460
Blinkerschalter “/”
Vor dem Rechtsabbiegen den Schalter
nach “” drücken. Vor dem Linksabbiegen
den Schalter nach “” drücken. Sobald
der Schalter losgelassen wird, kehrt er in
seine Mittelstellung zurück. Um die Blinker
auszuschalten, den Schalter hineindrük-
ken, nachdem dieser in seine Mittelstellung
zurückgebracht wurde.
GAU12500
Hupenschalter “”
Zum Auslösen der Hupe diesen Schalter
betätigen.
GAUM1131
Starterschalter “”
Bei betätigter Vorder- oder Hinterradbrem-
se diesen Schalter drücken, um den Motor
anzulassen.ACHTUNG:
GCA10050
Vor dem Starten die Anweisungen zum
Anlassen des Motors lesen; siehe dazu Seite 5-1.
1. Tankanzeige
E1/2
F
1
ZAUM0257
1. Hupenschalter “”
2. Blinkerschalter “/”
3. Abblendschalter “/”
1. Starterschalter “”
1
2 3
ZAUM0259
1
ZAUM0261
Page 19 of 68
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-5
3

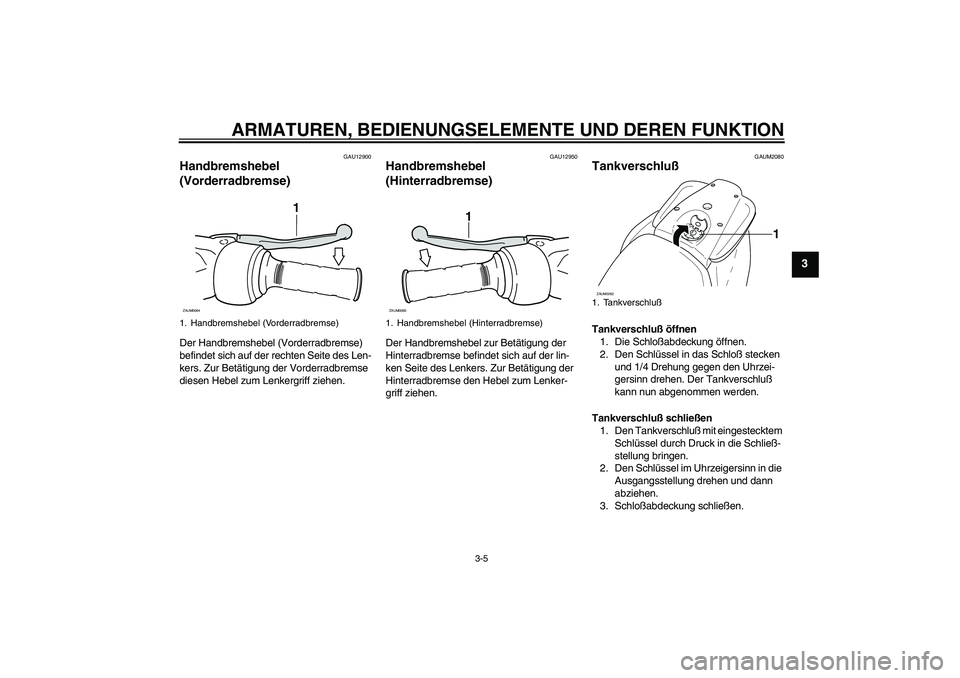

GAU12900
Handbremshebel
(Vorderradbremse) Der Handbremshebel (Vorderradbremse)
befindet sich auf der rechten Seite des Len-
kers. Zur Betätigung der Vorderradbremse
diesen Hebel zum Lenkergriff ziehen.
GAU12950
Handbremshebel
(Hinterradbremse) Der Handbremshebel zur Betätigung der
Hinterradbremse befindet sich auf der lin-
ken Seite des Lenkers. Zur Betätigung der
Hinterradbremse den Hebel zum Lenker-
griff ziehen.
GAUM2080
Tankverschluß Tankverschluß öffnen
1. Die Schloßabdeckung öffnen.
2. Den Schlüssel in das Schloß stecken
und 1/4 Drehung gegen den Uhrzei-
gersinn drehen. Der Tankverschluß
kann nun abgenommen werden.
Tankverschluß schließen
1. Den Tankverschluß mit eingestecktem
Schlüssel durch Druck in die Schließ-
stellung bringen.
2. Den Schlüssel im Uhrzeigersinn in die
Ausgangsstellung drehen und dann
abziehen.
3. Schloßabdeckung schließen.
1. Handbremshebel (Vorderradbremse)
1
ZAUM0084
1. Handbremshebel (Hinterradbremse)
1
ZAUM0085
1. Tankverschluß
1
ZAUM0262

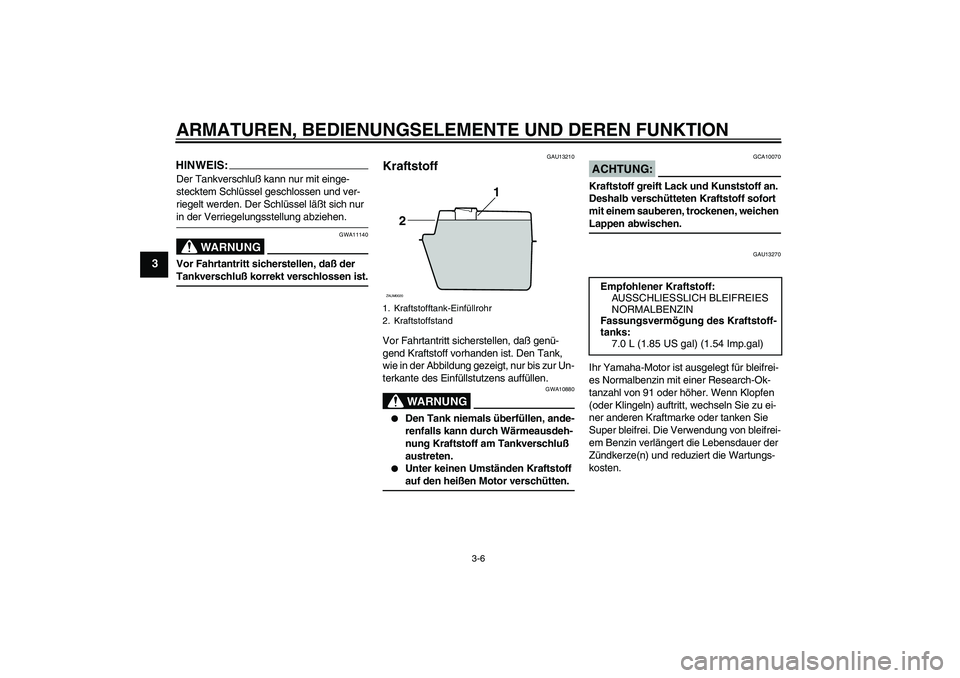

Page 20 of 68
ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-6
3
HINWEIS:Der Tankverschluß kann nur mit einge-
stecktem Schlüssel geschlossen und ver-
riegelt werden. Der Schlüssel läßt sich nur in der Verriegelungsstellung abziehen.
WARNUNG
GWA11140
Vor Fahrtantritt sicherstellen, daß der Tankverschluß korrekt verschlossen ist.
GAU13210
Kraftstoff Vor Fahrtantritt sicherstellen, daß genü-
gend Kraftstoff vorhanden ist. Den Tank,
wie in der Abbildung gezeigt, nur bis zur Un-
terkante des Einfüllstutzens auffüllen.
WARNUNG
GWA10880
Den Tank niemals überfüllen, ande-
renfalls kann durch Wärmeausdeh-
nung Kraftstoff am Tankverschluß
austreten.
Unter keinen Umständen Kraftstoff auf den heißen Motor verschütten.
ACHTUNG:
GCA10070
Kraftstoff greift Lack und Kunststoff an.
Deshalb verschütteten Kraftstoff sofort
mit einem sauberen, trockenen, weichen Lappen abwischen.
GAU13270
Ihr Yamaha-Motor ist ausgelegt für bleifrei-
es Normalbenzin mit einer Research-Ok-
tanzahl von 91 oder höher. Wenn Klopfen
(oder Klingeln) auftritt, wechseln Sie zu ei-
ner anderen Kraftmarke oder tanken Sie
Super bleifrei. Die Verwendung von bleifrei-
em Benzin verlängert die Lebensdauer der
Zündkerze(n) und reduziert die Wartungs-
kosten.
1. Kraftstofftank-Einfüllrohr
2. Kraftstoffstand
1
2
ZAUM0020
Empfohlener Kraftstoff:
AUSSCHLIESSLICH BLEIFREIES
NORMALBENZIN
Fassungsvermögung des Kraftstoff-
tanks:
7.0 L (1.85 US gal) (1.54 Imp.gal)
