YAMAHA AEROX50 2009 Manuale de Empleo (in Spanish)

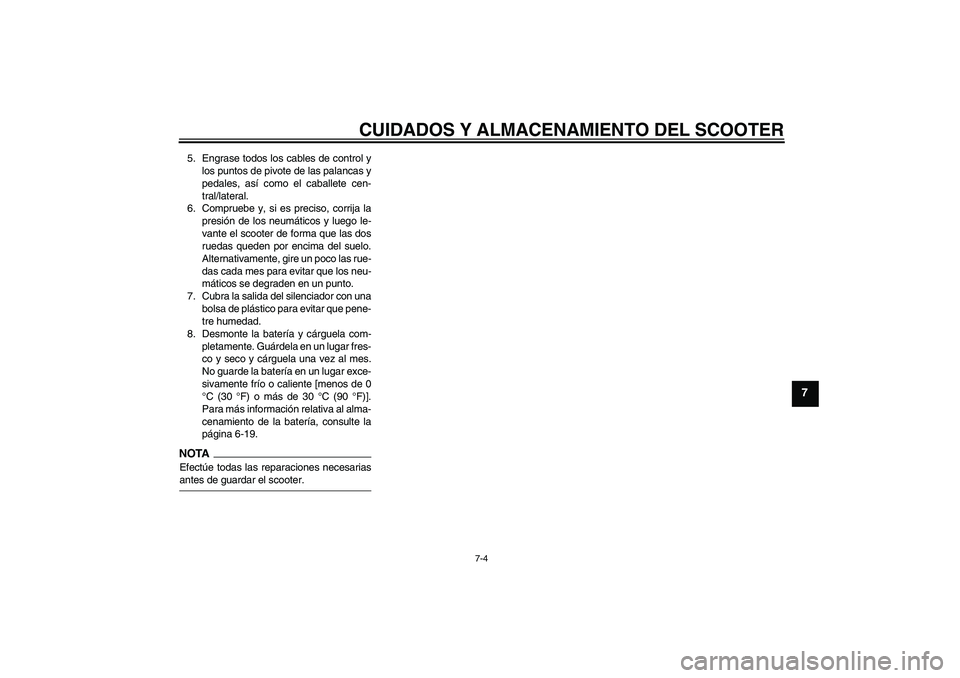

CUIDADOS Y ALMACENAMIENTO DEL SCOOTER
7-4
7
5. Engrase todos los cables de control y
los puntos de pivote de las palancas y
pedales, así como el caballete cen-
tral/lateral.
6. Compruebe y, si es preciso, corrija la
presión de los neumáticos y luego le-
vante el scooter de forma que las dos
ruedas queden por encima del suelo.
Alternativamente, gire un poco las rue-
das cada mes para evitar que los neu-
máticos se degraden en un punto.
7. Cubra la salida del silenciador con una
bolsa de plástico para evitar que pene-
tre humedad.
8. Desmonte la batería y cárguela com-
pletamente. Guárdela en un lugar fres-
co y seco y cárguela una vez al mes.
No guarde la batería en un lugar exce-
sivamente frío o caliente [menos de 0
°C (30 °F) o más de 30 °C (90 °F)].
Para más información relativa al alma-
cenamiento de la batería, consulte la
página 6-19.NOTAEfectúe todas las reparaciones necesariasantes de guardar el scooter.
U3C6S1S0.book Page 4 Thursday, August 7, 2008 9:50 AM

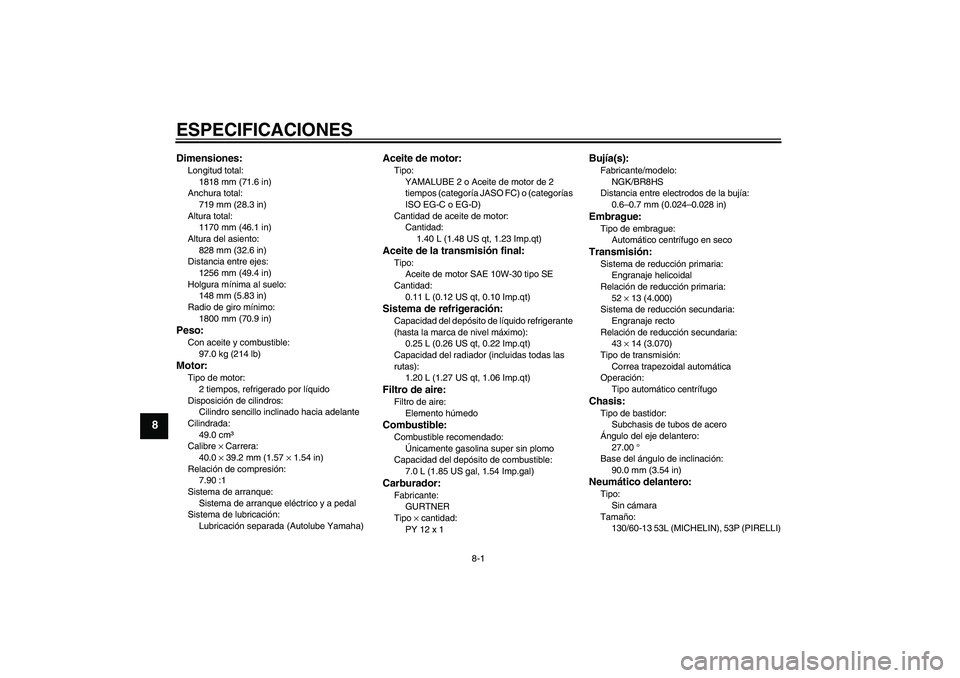

ESPECIFICACIONES
8-1
8
Dimensiones:Longitud total:
1818 mm (71.6 in)
Anchura total:
719 mm (28.3 in)
Altura total:
1170 mm (46.1 in)
Altura del asiento:
828 mm (32.6 in)
Distancia entre ejes:
1256 mm (49.4 in)
Holgura mínima al suelo:
148 mm (5.83 in)
Radio de giro mínimo:
1800 mm (70.9 in)Peso:Con aceite y combustible:
97.0 kg (214 lb)Motor:Tipo de motor:
2 tiempos, refrigerado por líquido
Disposición de cilindros:
Cilindro sencillo inclinado hacia adelante
Cilindrada:
49.0 cm³
Calibre × Carrera:
40.0 × 39.2 mm (1.57 × 1.54 in)
Relación de compresión:
7.90 :1
Sistema de arranque:
Sistema de arranque eléctrico y a pedal
Sistema de lubricación:
Lubricación separada (Autolube Yamaha)
Aceite de motor:Tipo:
YAMALUBE 2 o Aceite de motor de 2
tiempos (categoría JASO FC) o (categorías
ISO EG-C o EG-D)
Cantidad de aceite de motor:
Cantidad:
1.40 L (1.48 US qt, 1.23 Imp.qt)Aceite de la transmisión final:Tipo:
Aceite de motor SAE 10W-30 tipo SE
Cantidad:
0.11 L (0.12 US qt, 0.10 Imp.qt)Sistema de refrigeración:Capacidad del depósito de líquido refrigerante
(hasta la marca de nivel máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacidad del radiador (incluidas todas las
rutas):
1.20 L (1.27 US qt, 1.06 Imp.qt)Filtro de aire:Filtro de aire:
Elemento húmedoCombustible:Combustible recomendado:
Únicamente gasolina super sin plomo
Capacidad del depósito de combustible:
7.0 L (1.85 US gal, 1.54 Imp.gal)Carburador:Fabricante:
GURTNER
Tipo × cantidad:
PY 12 x 1
Bujía(s):Fabricante/modelo:
NGK/BR8HS
Distancia entre electrodos de la bujía:
0.6–0.7 mm (0.024–0.028 in)Embrague:Tipo de embrague:
Automático centrífugo en secoTransmisión:Sistema de reducción primaria:
Engranaje helicoidal
Relación de reducción primaria:
52 × 13 (4.000)
Sistema de reducción secundaria:
Engranaje recto
Relación de reducción secundaria:
43 × 14 (3.070)
Tipo de transmisión:
Correa trapezoidal automática
Operación:
Tipo automático centrífugoChasis:Tipo de bastidor:
Subchasis de tubos de acero
Ángulo del eje delantero:
27.00 °
Base del ángulo de inclinación:
90.0 mm (3.54 in)Neumático delantero:Tipo:
Sin cámara
Tamaño:
130/60-13 53L (MICHELIN), 53P (PIRELLI)
U3C6S1S0.book Page 1 Thursday, August 7, 2008 9:50 AM

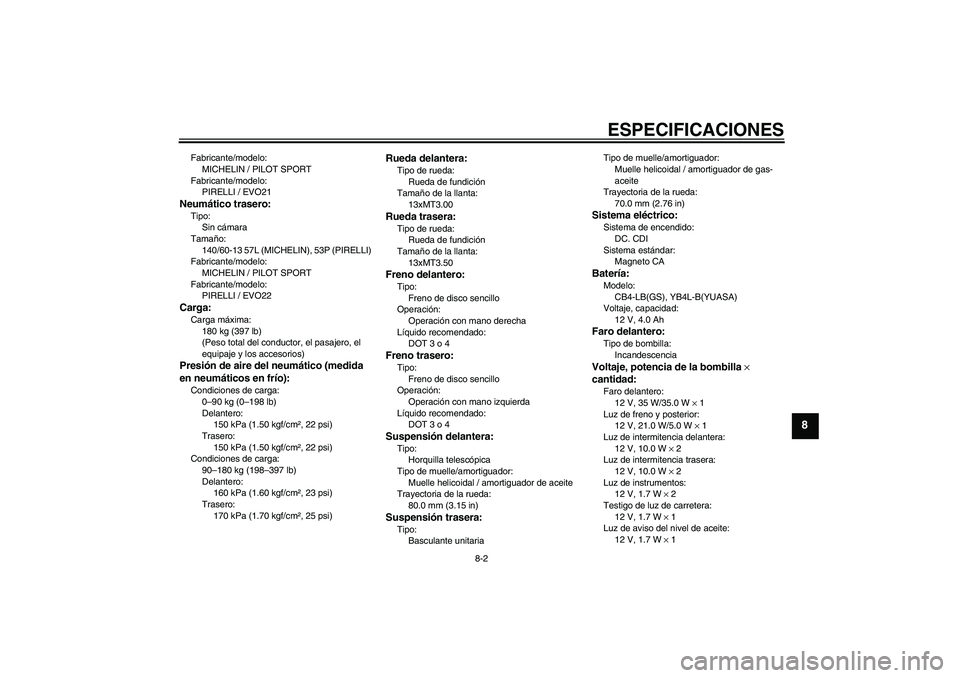

ESPECIFICACIONES
8-2
8
Fabricante/modelo:
MICHELIN / PILOT SPORT
Fabricante/modelo:
PIRELLI / EVO21Neumático trasero:Tipo:
Sin cámara
Tamaño:
140/60-13 57L (MICHELIN), 53P (PIRELLI)
Fabricante/modelo:
MICHELIN / PILOT SPORT
Fabricante/modelo:
PIRELLI / EVO22Carga:Carga máxima:
180 kg (397 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Presión de aire del neumático (medida
en neumáticos en frío):Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
150 kPa (1.50 kgf/cm², 22 psi)
Trasero:
150 kPa (1.50 kgf/cm², 22 psi)
Condiciones de carga:
90–180 kg (198–397 lb)
Delantero:
160 kPa (1.60 kgf/cm², 23 psi)
Trasero:
170 kPa (1.70 kgf/cm², 25 psi)
Rueda delantera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
13xMT3.00Rueda trasera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
13xMT3.50Freno delantero:Tipo:
Freno de disco sencillo
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 3 o 4Freno trasero:Tipo:
Freno de disco sencillo
Operación:
Operación con mano izquierda
Líquido recomendado:
DOT 3 o 4Suspensión delantera:Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
80.0 mm (3.15 in)Suspensión trasera:Tipo:
Basculante unitariaTipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-
aceite
Trayectoria de la rueda:
70.0 mm (2.76 in)
Sistema eléctrico:Sistema de encendido:
DC. CDI
Sistema estándar:
Magneto CABatería:Modelo:
CB4-LB(GS), YB4L-B(YUASA)
Voltaje, capacidad:
12 V, 4.0 AhFaro delantero:Tipo de bombilla:
IncandescenciaVoltaje, potencia de la bombilla ×
cantidad:Faro delantero:
12 V, 35 W/35.0 W × 1
Luz de freno y posterior:
12 V, 21.0 W/5.0 W × 1
Luz de intermitencia delantera:
12 V, 10.0 W × 2
Luz de intermitencia trasera:
12 V, 10.0 W × 2
Luz de instrumentos:
12 V, 1.7 W × 2
Testigo de luz de carretera:
12 V, 1.7 W × 1
Luz de aviso del nivel de aceite:
12 V, 1.7 W × 1
U3C6S1S0.book Page 2 Thursday, August 7, 2008 9:50 AM

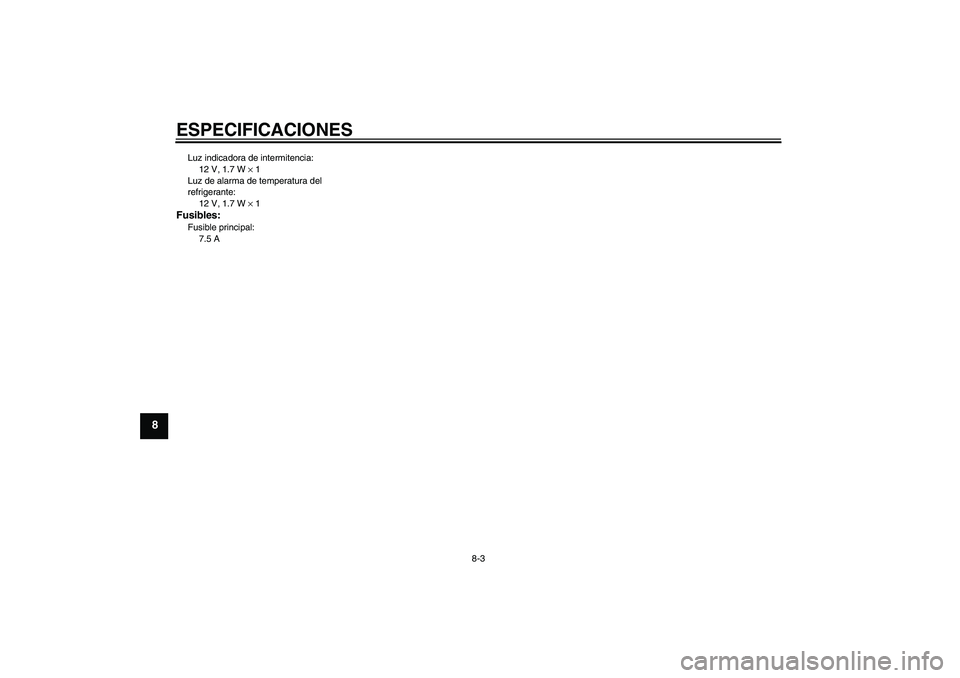

ESPECIFICACIONES
8-3
8
Luz indicadora de intermitencia:
12 V, 1.7 W × 1
Luz de alarma de temperatura del
refrigerante:
12 V, 1.7 W × 1Fusibles:Fusible principal:
7.5 A
U3C6S1S0.book Page 3 Thursday, August 7, 2008 9:50 AM

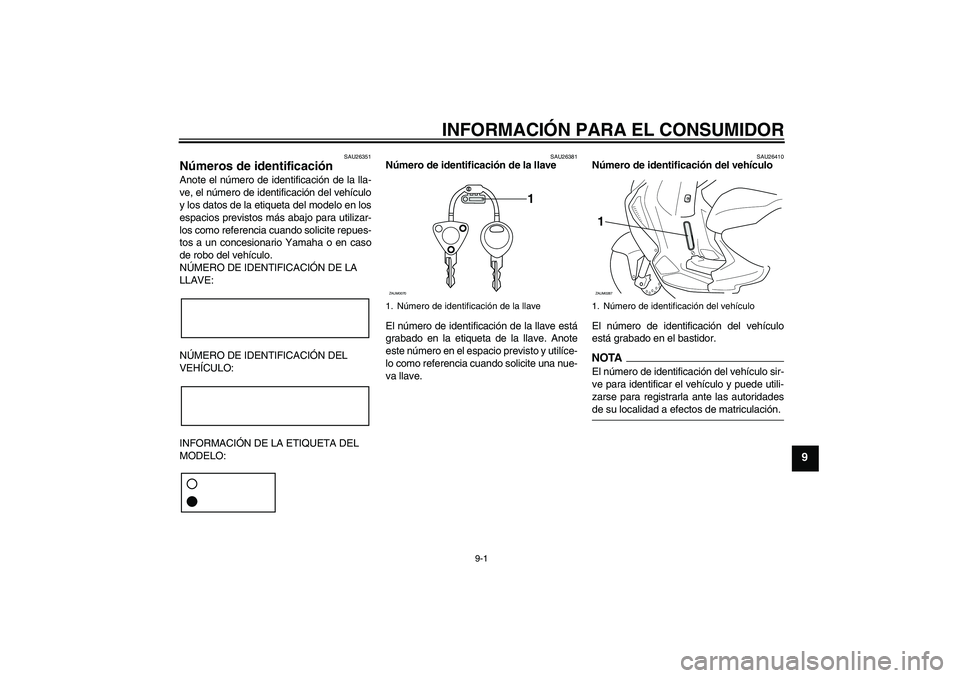

INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU26351
Números de identificación Anote el número de identificación de la lla-
ve, el número de identificación del vehículo
y los datos de la etiqueta del modelo en los
espacios previstos más abajo para utilizar-
los como referencia cuando solicite repues-
tos a un concesionario Yamaha o en caso
de robo del vehículo.
NÚMERO DE IDENTIFICACIÓN DE LA
LLAVE:
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26381
Número de identificación de la llave
El número de identificación de la llave está
grabado en la etiqueta de la llave. Anote
este número en el espacio previsto y utilíce-
lo como referencia cuando solicite una nue-
va llave.
SAU26410
Número de identificación del vehículo
El número de identificación del vehículo
está grabado en el bastidor.NOTA
El número de identificación del vehículo sir-
ve para identificar el vehículo y puede utili-
zarse para registrarla ante las autoridadesde su localidad a efectos de matriculación.
1. Número de identificación de la llave
1
ZAUM0070
1. Número de identificación del vehículo1ZAUM0287
U3C6S1S0.book Page 1 Thursday, August 7, 2008 9:50 AM

INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
SAUM2540

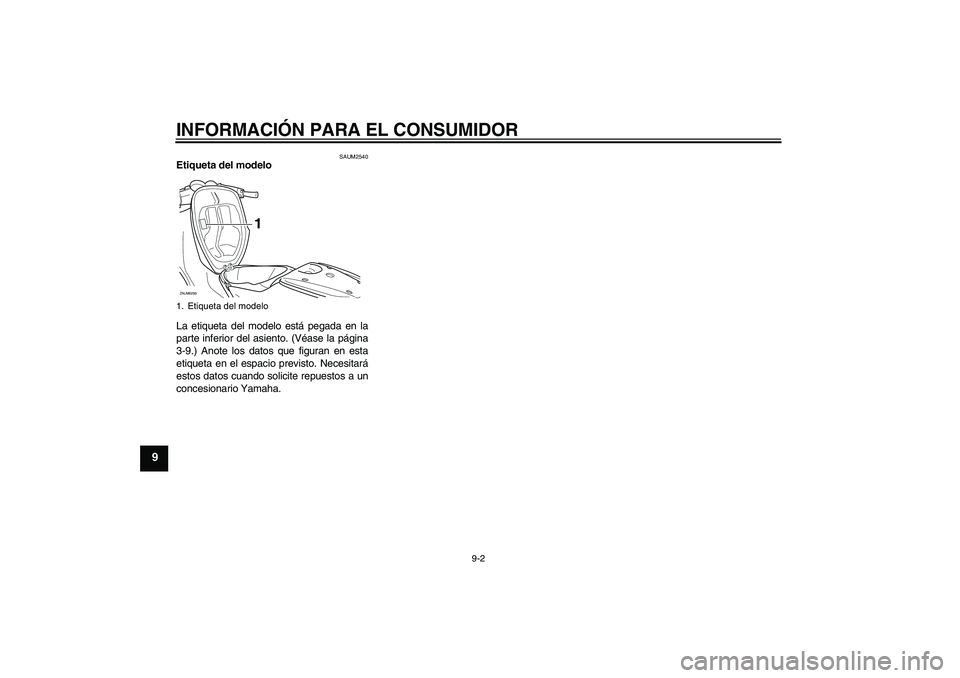

Etiqueta del modelo
La etiqueta del modelo está pegada en la
parte inferior del asiento. (Véase la página
3-9.) Anote los datos que figuran en esta
etiqueta en el espacio previsto. Necesitará
estos datos cuando solicite repuestos a un
concesionario Yamaha.1. Etiqueta del modelo
1
ZAUM0295
U3C6S1S0.book Page 2 Thursday, August 7, 2008 9:50 AM

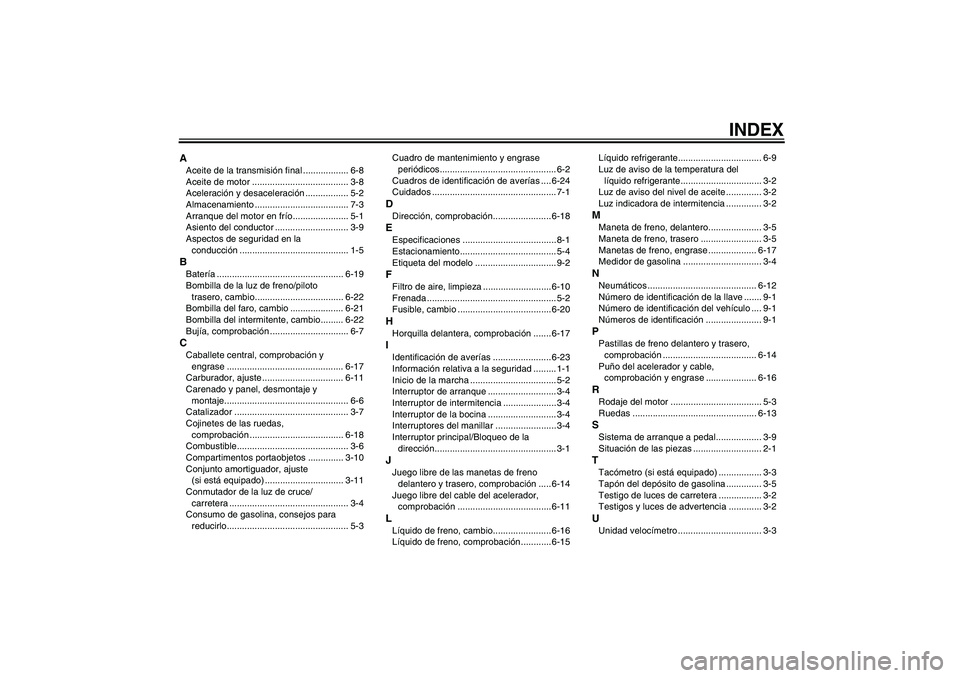

INDEX
AAceite de la transmisión final .................. 6-8
Aceite de motor ...................................... 3-8
Aceleración y desaceleración ................. 5-2
Almacenamiento ..................................... 7-3
Arranque del motor en frío ...................... 5-1
Asiento del conductor ............................. 3-9
Aspectos de seguridad en la
conducción ........................................... 1-5BBatería .................................................. 6-19
Bombilla de la luz de freno/piloto
trasero, cambio................................... 6-22
Bombilla del faro, cambio ..................... 6-21
Bombilla del intermitente, cambio......... 6-22
Bujía, comprobación ............................... 6-7CCaballete central, comprobación y
engrase .............................................. 6-17
Carburador, ajuste ................................ 6-11
Carenado y panel, desmontaje y
montaje................................................. 6-6
Catalizador ............................................. 3-7
Cojinetes de las ruedas,
comprobación ..................................... 6-18
Combustible............................................ 3-6
Compartimentos portaobjetos .............. 3-10
Conjunto amortiguador, ajuste
(si está equipado) ............................... 3-11
Conmutador de la luz de cruce/
carretera ............................................... 3-4
Consumo de gasolina, consejos para
reducirlo................................................ 5-3Cuadro de mantenimiento y engrase
periódicos.............................................. 6-2
Cuadros de identificación de averías .... 6-24
Cuidados ................................................. 7-1
DDirección, comprobación....................... 6-18EEspecificaciones ..................................... 8-1
Estacionamiento...................................... 5-4
Etiqueta del modelo ................................ 9-2FFiltro de aire, limpieza ...........................6-10
Frenada ................................................... 5-2
Fusible, cambio .....................................6-20HHorquilla delantera, comprobación ....... 6-17IIdentificación de averías ....................... 6-23
Información relativa a la seguridad ......... 1-1
Inicio de la marcha .................................. 5-2
Interruptor de arranque ........................... 3-4
Interruptor de intermitencia ..................... 3-4
Interruptor de la bocina ........................... 3-4
Interruptores del manillar ........................ 3-4
Interruptor principal/Bloqueo de la
dirección................................................ 3-1JJuego libre de las manetas de freno
delantero y trasero, comprobación ..... 6-14
Juego libre del cable del acelerador,
comprobación .....................................6-11LLíquido de freno, cambio....................... 6-16
Líquido de freno, comprobación ............ 6-15Líquido refrigerante................................. 6-9
Luz de aviso de la temperatura del
líquido refrigerante................................ 3-2
Luz de aviso del nivel de aceite .............. 3-2
Luz indicadora de intermitencia .............. 3-2
MManeta de freno, delantero..................... 3-5
Maneta de freno, trasero ........................ 3-5
Manetas de freno, engrase ................... 6-17
Medidor de gasolina ............................... 3-4NNeumáticos ........................................... 6-12
Número de identificación de la llave ....... 9-1
Número de identificación del vehículo .... 9-1
Números de identificación ...................... 9-1PPastillas de freno delantero y trasero,
comprobación ..................................... 6-14
Puño del acelerador y cable,
comprobación y engrase .................... 6-16RRodaje del motor .................................... 5-3
Ruedas ................................................. 6-13SSistema de arranque a pedal.................. 3-9
Situación de las piezas ........................... 2-1TTacómetro (si está equipado) ................. 3-3
Tapón del depósito de gasolina .............. 3-5
Testigo de luces de carretera ................. 3-2
Testigos y luces de advertencia ............. 3-2UUnidad velocímetro ................................. 3-3
