SICHERHEITSINFORMATIONEN
1-4
1
ist, bevor Sie losfahren. Zubehör- und
Gepäckhalterungen häufig kontrollie-
ren.
Die Federung entsprechend Ihrer
Zuladung einstellen (nur für Modelle
mit einstellbarer Federung), und
Reifendruck und -zustand prüfen.
Niemals große oder schwere Ge-
genstände am Lenker, an der Tele-
skopgabel oder an der Vorder-
radabdeckung befestigen. Solche
Gegenstände können instabilen
Umgang oder langsame Lenkerre-
aktion bewirken.
●
Dieses Fahrzeug ist nicht für das
Ziehen eins Anhängers oder den
Anbau eines Beiwagens ausgelegt.
Yamaha-Originalzubehör
Die Auswahl von Zubehör für Ihr Fahrzeug
ist eine wichtige Entscheidung. Yamaha-
Originalzubehör, das Sie nur bei Ihrem
Yamaha-Händler erhalten, wurde von
Yamaha für die Verwendung an Ihrem
Fahrzeug ausgelegt, getestet und zugelas-
sen.
Viele Anbieter, die in keiner Beziehung zu
Yamaha stehen, stellen Teile und Zubehör
für Yamaha-Fahrzeuge her oder bieten die
Modifikation von Yamaha-Fahrzeugen an.
Yamaha ist außerstande, die für diesen Zu-behörmarkt hergestellten Produkte zu tes-
ten. Aus diesem Grunde kann Yamaha die
Verwendung von Zubehör, das nicht von
Yamaha verkauft wird oder die Durchfüh-
rung von Modifikationen, die nicht speziell
von Yamaha empfohlen wurden, weder gut-
heißen noch empfehlen, auch dann nicht,
wenn das Produkt oder die Modifikation von
einer Yamaha-Fachwerkstatt verkauft bzw.
eingebaut wurde.
Teile, Zubehör und Modifikationen vom
freien Zubehörmarkt
Es mag Produkte auf dem freien Zubehör-
markt geben, deren Auslegung und Qualität
dem Niveau von Yamaha-Originalzubehör
entspricht, bedenken Sie jedoch, dass eini-
ge Zubehörteile und Modifikationen des
freien Zubehörmarktes nicht geeignet sind
wegen potenzieller Sicherheitsrisiken für
Sie und andere. Der Einbau von Produkten
des freien Zubehörmarktes oder die Durch-
führung von Modifikationen an Ihrem Fahr-
zeug, die dessen Konstruktionsmerkmale
oder Betriebsverhalten verändern, kann Sie
und andere einer höheren Gefahr schwerer
oder tödlicher Verletzungen aussetzen. Sie
sind selbst verantwortlich für Verletzungen,
die mit Änderungen an Ihrem Fahrzeug in
Verbindung stehen.Halten Sie sich an die folgenden Richtlinien,
sowie an die unter “Beladung” aufgeführten
Punkte, wenn Sie Zubehörteile anbringen.
●
Installieren Sie niemals Zubehör oder
transportieren Sie niemals Gepäck,
das die Leistung Ihres Motorrollers
einschränken würde. Das Zubehör vor
Benutzung sorgfältig daraufhin inspi-
zieren, dass es in keiner Weise die Bo-
denfreiheit oder den Wendekreis ein-
schränkt, den Federungs- oder
Lenkausschlag begrenzt, die Handha-
bung der Bedienungselemente behin-
dert oder Lichter oder Reflektoren ver-
deckt.
Zubehör, das am Lenker oder im
Bereich der Teleskopgabel ange-
bracht wird, kann aufgrund falscher
Gewichtsverteilung oder aerodyna-
mischer Veränderungen zu Instabi-
lität führen. Wird Zubehör am Len-
ker oder im Bereich der
Teleskopgabel angebracht, muss
dieses so leicht wie möglich sein
und auf ein Minimum beschränkt
werden.
Sperrige oder große Zubehörteile
können die Stabilität des Motorrol-
lers aufgrund aerodynamischer
Auswirkungen ernsthaft beeinträch-
tigen. Durch Wind könnte der Mo-
U1PHG0G0.book Page 4 Thursday, August 30, 2012 9:37 AM

SICHERHEITSINFORMATIONEN
1-5
1
torroller aus der Bahn gebracht oder
durch Seitenwind instabil gemacht
werden. Diese Zubehörteile können
auch Instabilität zur Folge haben,
wenn man an großen Fahrzeugen
vorbeifährt oder diese an einem vor-
beifahren.
Bestimmte Zubehörteile können
den Fahrer aus seiner normalen
Fahrposition verdrängen. Diese in-
korrekte Fahrposition beschränkt
die Bewegungsfreiheit des Fahrers
und kann die Kontrolle über das
Fahrzeug beeinträchtigen; deshalb
werden solche Zubehörteile nicht
empfohlen.
●
Beim Anbringen elektrischer Zubehör-
teile mit großer Umsicht vorgehen.
Wird die elektrische Anlage des Motor-
rollers durch elektrische Zubehörteile
überlastet, kann die elektrische Anla-
ge ausfallen, was zu einem gefährli-
chen Ausfall der Beleuchtung oder der
Motors führen kann.
Reifen und Felgen vom freien Zubehör-
markt
Die ab Werk an Ihrem Motorroller montier-
ten Reifen und Felgen entsprechen genau
seinen Leistungsdaten und bieten die beste
Kombination aus Handhabung, Bremsver-halten und Komfort. Andere Reifen, Felgen,
Größen und Kombinationen sind möglicher-
weise ungeeignet. Reifendaten und weitere
Informationen zum Reifenwechsel siehe
Seite 6-13.
Transport des Motorrollers
Die folgenden Anweisungen sind unbedingt
zu beachten, wenn der Motorroller auf ei-
nem anderen Fahrzeug transportiert wird.
●
Alle losen Gegenstände vom Motorrol-
ler entfernen.
●
Das Vorderrad auf dem Anhänger
oder der Ladefläche des LKWs genau
geradeaus ausrichten und in einer
Führungsschiene einklemmen, so
dass es sich nicht bewegen kann.
●
Den Motorroller mit Niederhaltern oder
geeigneten Riemen, die an starren
Rahmenteilen des Motorrollers befes-
tigt sind, festzurren. Geeignete Befes-
tigungspunkte für die Riemen sind der
Rahmen oder die obere Gabelbrücke,
nicht jedoch gummigelagerte Lenker,
die Blinker oder anderen Teile, die be-
schädigt werden können. Wählen Sie
die Befestigungspunkte für die Verzur-
rung sorgfältig aus, achten Sie darauf,
dass die Riemen während des Trans-
ports nicht auf lackierten Oberflächen
scheuern.
●
Der Motorroller sollte, wenn möglich,
durch die Verzurrung etwas in seine
Federung hinein gezogen werden, so
dass er sich während des Transports
nicht übermäßig auf und ab bewegen
kann.
U1PHG0G0.book Page 5 Thursday, August 30, 2012 9:37 AM

SICHERHEITSINFORMATIONEN
1-6
1
GAU10373
Weitere Tipps zur Fahrsicherheit ●
Zum Abbiegen stets den entsprechen-
den Blinker einschalten.
●
Bremsen kann auf einer nassen Stra-
ße sehr schwierig sein. Plötzliches
heftiges Bremsen vermeiden, da der
Motorroller dadurch schlittern könnte.
Die Bremsen langsam betätigen,
wenn auf einer nassen Oberfläche an-
gehalten werden muss.
●
Geschwindigkeit verlangsamen, wenn
Sie sich einer Biegung nähern. Wenn
Sie sich wieder auf der Geraden befin-
den, langsam beschleunigen.
●
Vorsicht walten lassen, wenn Sie an
geparkten Autos vorbeifahren. Es
könnte sein, dass ein Fahrer Sie nicht
sieht und eine Tür öffnet, die sich dann
in Ihrer Fahrbahn befindet.
●
Straßen- und Eisenbahnschienen,
Metallplatten an Baustellen sowie Ka-
naldeckel werden bei nassem Wetter
sehr glatt. Drosseln Sie Ihre Ge-
schwindigkeit und überqueren Sie sie
vorsichtig. Den Motorroller in gerader
Stellung halten, da er andernfalls unter
Ihnen wegrutschen könnte.
●
Die Bremsbeläge könnten nass wer-
den, wenn Sie Ihren Motorroller wa-
schen. Nach der Reinigung des Motor-
rollers muss die Bremsfunktion geprüft
werden.
●
Ein Sturzhelm, Handschuhe, lange
Hosen, die nach unten enger werden
(damit sie nicht flattern), und eine auf-
fällig gefärbte Jacke gehören zur Min-
destausrüstung.
●
Nicht zu viel Gepäck auf dem Motorrol-
ler transportieren. Ein überladener
Motorroller ist unstabil. Das Gepäck
mit einer starken Schnur am Gepäck-
träger (falls vorhanden) befestigen.
Überladung und loses Gepäck beein-
trächtigen die Stabilität des Motorrol-
lers. Loses Gepäck kann außerdem
den Fahrer ablenken. (Siehe Seite
1-3.)
U1PHG0G0.book Page 6 Thursday, August 30, 2012 9:37 AM

BESCHREIBUNG
2-1
2
GAU10410

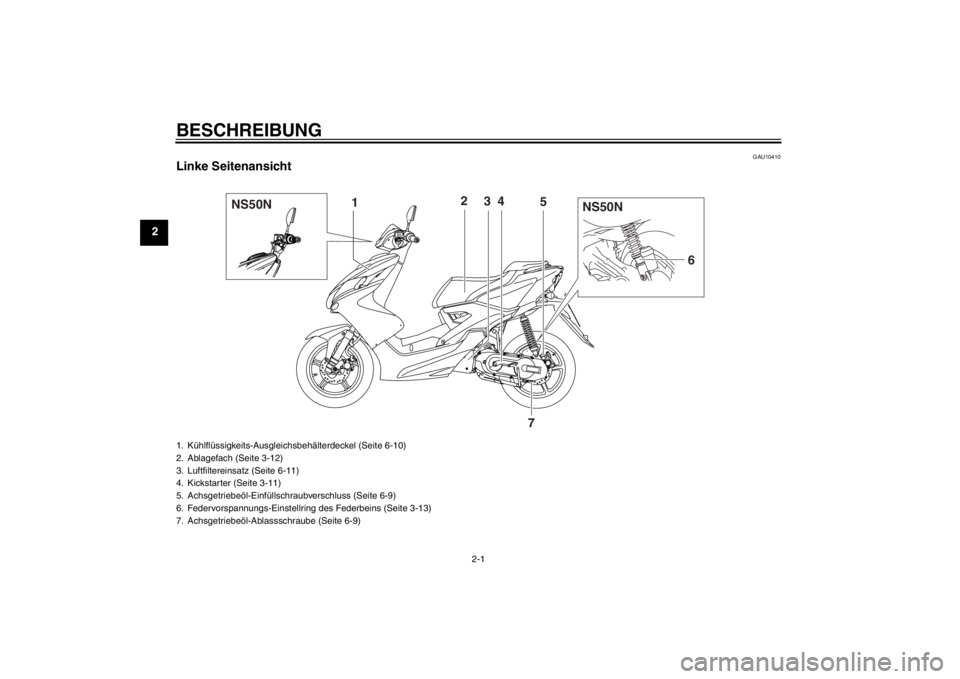

Linke Seitenansicht
NS50N
NS50N
12
34
5
6
7
1. Kühlflüssigkeits-Ausgleichsbehälterdeckel (Seite 6-10)
2. Ablagefach (Seite 3-12)
3. Luftfiltereinsatz (Seite 6-11)
4. Kickstarter (Seite 3-11)
5. Achsgetriebeöl-Einfüllschraubverschluss (Seite 6-9)
6. Federvorspannungs-Einstellring des Federbeins (Seite 3-13)
7. Achsgetriebeöl-Ablassschraube (Seite 6-9)U1PHG0G0.book Page 1 Thursday, August 30, 2012 9:37 AM

BESCHREIBUNG
2-2
2
GAU10420

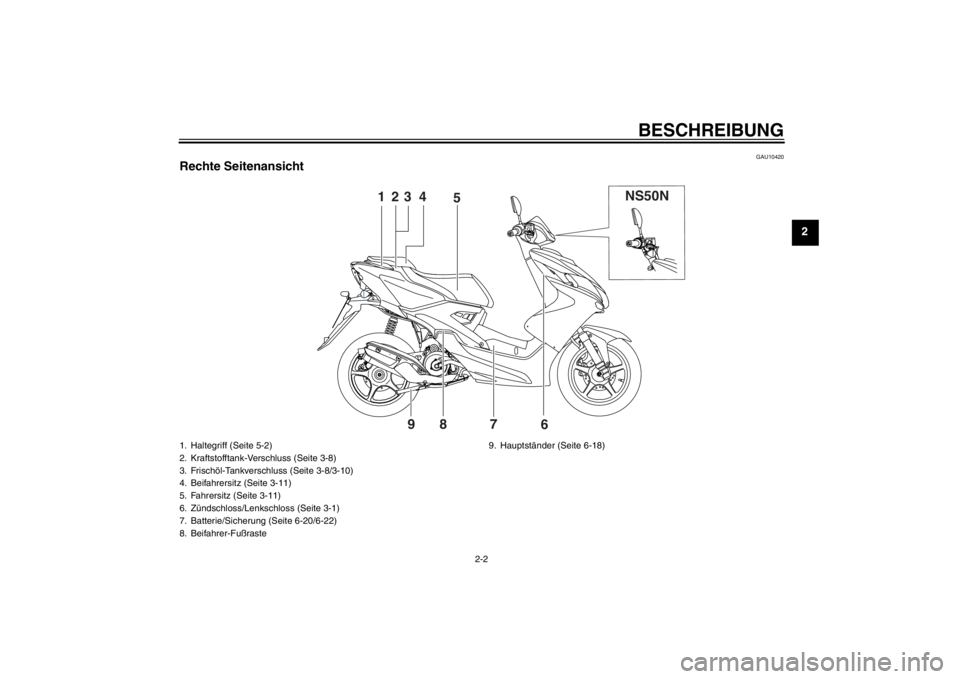

Rechte Seitenansicht
NS50N
123 4
5
6 7 8 9
1. Haltegriff (Seite 5-2)
2. Kraftstofftank-Verschluss (Seite 3-8)
3. Frischöl-Tankverschluss (Seite 3-8/3-10)
4. Beifahrersitz (Seite 3-11)
5. Fahrersitz (Seite 3-11)
6. Zündschloss/Lenkschloss (Seite 3-1)
7. Batterie/Sicherung (Seite 6-20/6-22)
8. Beifahrer-Fußraste9. Hauptständer (Seite 6-18)
U1PHG0G0.book Page 2 Thursday, August 30, 2012 9:37 AM

BESCHREIBUNG
2-3
2
GAU10430

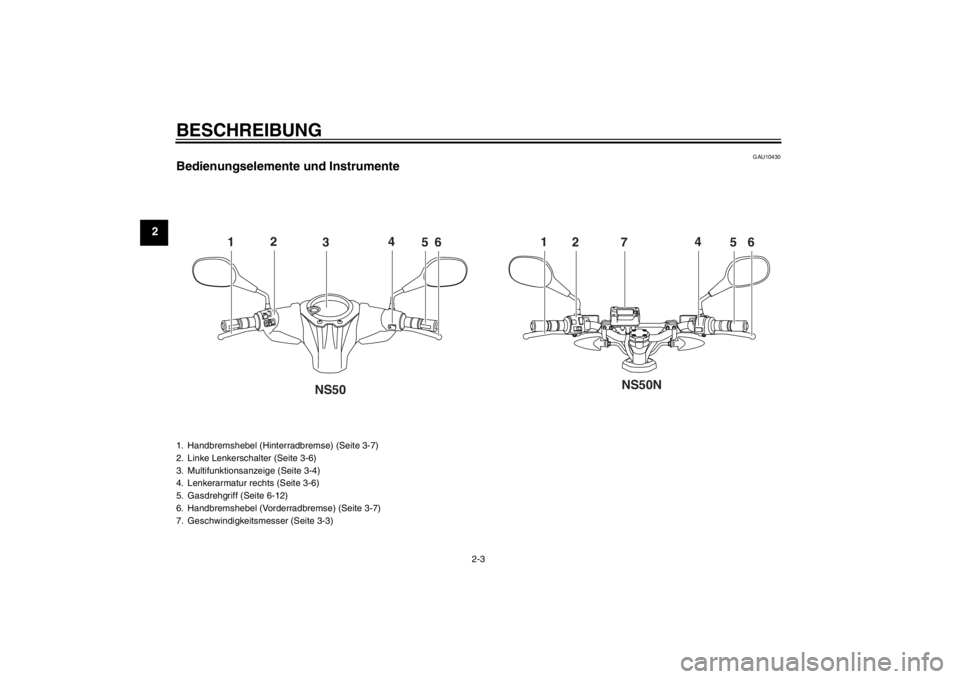

Bedienungselemente und Instrumente
1
2
3
4
5
6
1
2
7
4
5
6
NS50N
NS50
1. Handbremshebel (Hinterradbremse) (Seite 3-7)
2. Linke Lenkerschalter (Seite 3-6)
3. Multifunktionsanzeige (Seite 3-4)
4. Lenkerarmatur rechts (Seite 3-6)
5. Gasdrehgriff (Seite 6-12)
6. Handbremshebel (Vorderradbremse) (Seite 3-7)
7. Geschwindigkeitsmesser (Seite 3-3)U1PHG0G0.book Page 3 Thursday, August 30, 2012 9:37 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-1
3
GAU10461

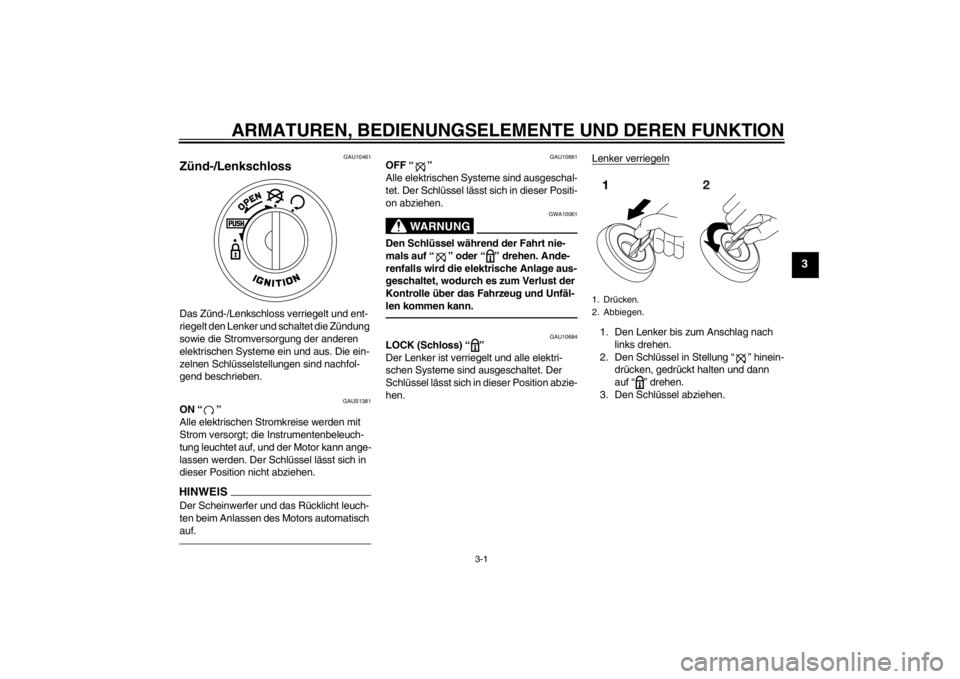

Zünd-/Lenkschloss Das Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zündung
sowie die Stromversorgung der anderen
elektrischen Systeme ein und aus. Die ein-
zelnen Schlüsselstellungen sind nachfol-
gend beschrieben.
GAUS1381
ON “ ”
Alle elektrischen Stromkreise werden mit
Strom versorgt; die Instrumentenbeleuch-
tung leuchtet auf, und der Motor kann ange-
lassen werden. Der Schlüssel lässt sich in
dieser Position nicht abziehen.HINWEISDer Scheinwerfer und das Rücklicht leuch-
ten beim Anlassen des Motors automatisch
auf.
GAU10661
OFF “ ”
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Positi-
on abziehen.
WARNUNG
GWA10061
Den Schlüssel während der Fahrt nie-
mals auf “ ” oder “ ” drehen. Ande-
renfalls wird die elektrische Anlage aus-
geschaltet, wodurch es zum Verlust der
Kontrolle über das Fahrzeug und Unfäl-
len kommen kann.
GAU10684
LOCK (Schloss) “ ”
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position abzie-
hen.Lenker verriegeln
1. Den Lenker bis zum Anschlag nach
links drehen.
2. Den Schlüssel in Stellung “ ” hinein-
drücken, gedrückt halten und dann
auf “ ” drehen.

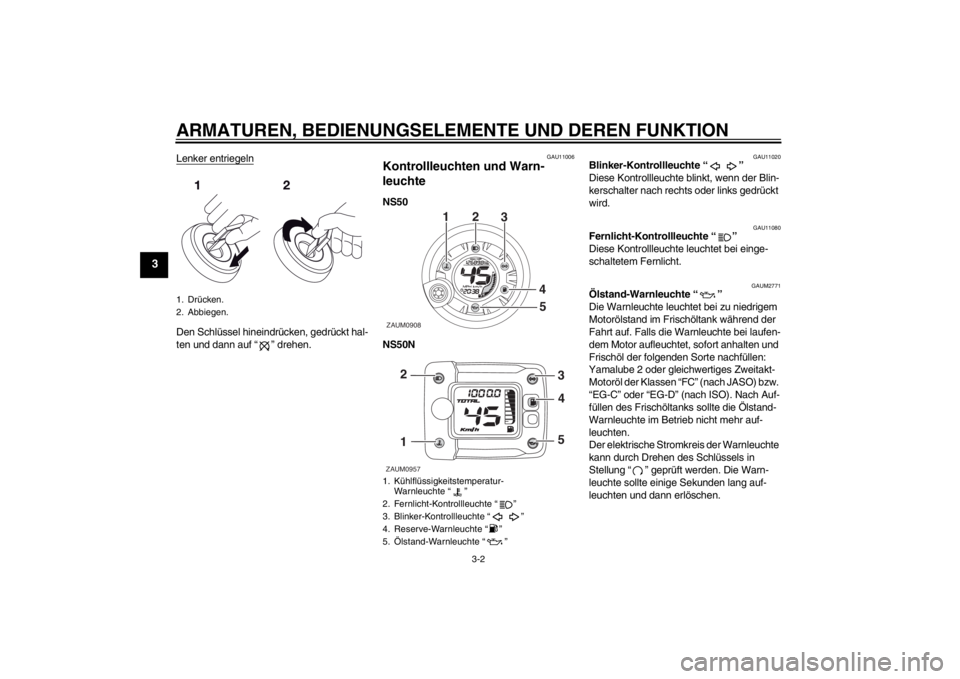

3. Den Schlüssel abziehen.1. Drücken.
2. Abbiegen.
U1PHG0G0.book Page 1 Thursday, August 30, 2012 9:37 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-2
3
Lenker entriegelnDen Schlüssel hineindrücken, gedrückt hal-
ten und dann auf “ ” drehen.
GAU11006

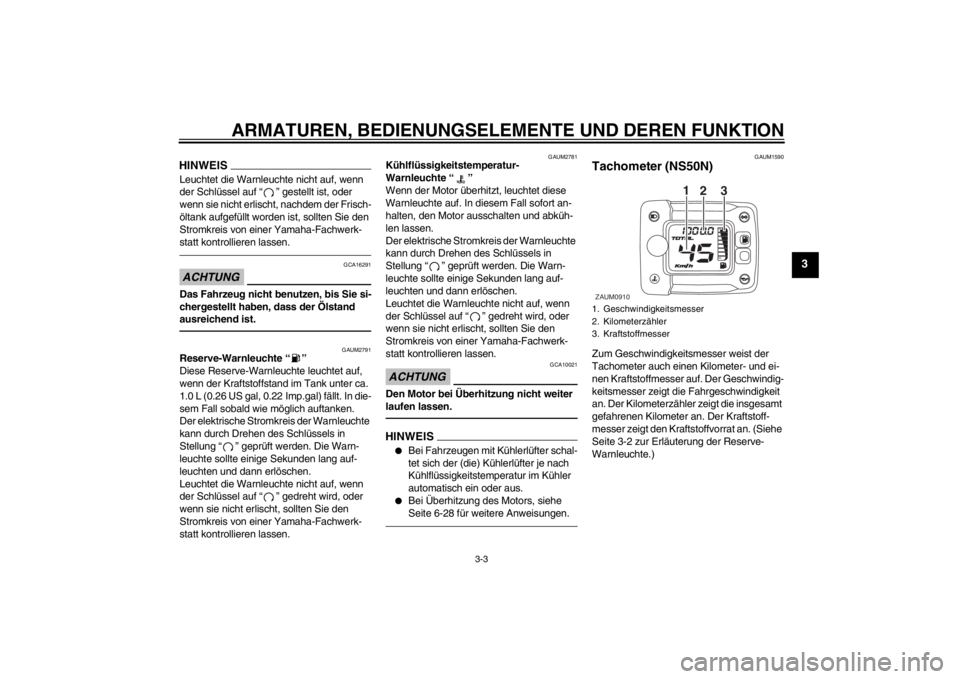

Kontrollleuchten und Warn-
leuchte NS50
NS50N
GAU11020
Blinker-Kontrollleuchte “ ”
Diese Kontrollleuchte blinkt, wenn der Blin-
kerschalter nach rechts oder links gedrückt
wird.
GAU11080
Fernlicht-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAUM2771
Ölstand-Warnleuchte “ ”
Die Warnleuchte leuchtet bei zu niedrigem
Motorölstand im Frischöltank während der
Fahrt auf. Falls die Warnleuchte bei laufen-
dem Motor aufleuchtet, sofort anhalten und
Frischöl der folgenden Sorte nachfüllen:
Yamalube 2 oder gleichwertiges Zweitakt-
Motoröl der Klassen “FC” (nach JASO) bzw.
“EG-C” oder “EG-D” (nach ISO). Nach Auf-
füllen des Frischöltanks sollte die Ölstand-
Warnleuchte im Betrieb nicht mehr auf-
leuchten.
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in
Stellung “ ” geprüft werden. Die Warn-
leuchte sollte einige Sekunden lang auf-
leuchten und dann erlöschen.
1. Drücken.
2. Abbiegen.
1. Kühlflüssigkeitstemperatur-
Warnleuchte “ ”
2. Fernlicht-Kontrollleuchte “ ”
3. Blinker-Kontrollleuchte “ ”
4. Reserve-Warnleuchte “ ”
5. Ölstand-Warnleuchte “ ”ZAUM0908
12
3
4
5
ZAUM0957
3
45
2
1
U1PHG0G0.book Page 2 Thursday, August 30, 2012 9:37 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-3
3
HINWEISLeuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ ” gestellt ist, oder
wenn sie nicht erlischt, nachdem der Frisch-
öltank aufgefüllt worden ist, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.ACHTUNG
GCA16291
Das Fahrzeug nicht benutzen, bis Sie si-
chergestellt haben, dass der Ölstand
ausreichend ist.
GAUM2791
Reserve-Warnleuchte “ ”
Diese Reserve-Warnleuchte leuchtet auf,
wenn der Kraftstoffstand im Tank unter ca.
1.0 L (0.26 US gal, 0.22 Imp.gal) fällt. In die-
sem Fall sobald wie möglich auftanken.
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in
Stellung “ ” geprüft werden. Die Warn-
leuchte sollte einige Sekunden lang auf-
leuchten und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ ” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
GAUM2781
Kühlflüssigkeitstemperatur-
Warnleuchte “ ”
Wenn der Motor überhitzt, leuchtet diese
Warnleuchte auf. In diesem Fall sofort an-
halten, den Motor ausschalten und abküh-
len lassen.
Der elektrische Stromkreis der Warnleuchte
kann durch Drehen des Schlüssels in
Stellung “ ” geprüft werden. Die Warn-
leuchte sollte einige Sekunden lang auf-
leuchten und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ ” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.ACHTUNG
GCA10021
Den Motor bei Überhitzung nicht weiter
laufen lassen.HINWEIS●
Bei Fahrzeugen mit Kühlerlüfter schal-
tet sich der (die) Kühlerlüfter je nach
Kühlflüssigkeitstemperatur im Kühler
automatisch ein oder aus.
●
Bei Überhitzung des Motors, siehe
Seite 6-28 für weitere Anweisungen.
GAUM1590
Tachometer (NS50N)Zum Geschwindigkeitsmesser weist der
Tachometer auch einen Kilometer- und ei-
nen Kraftstoffmesser auf. Der Geschwindig-
keitsmesser zeigt die Fahrgeschwindigkeit
an. Der Kilometerzähler zeigt die insgesamt
gefahrenen Kilometer an. Der Kraftstoff-
messer zeigt den Kraftstoffvorrat an. (Siehe
Seite 3-2 zur Erläuterung der Reserve-
Warnleuchte.)1. Geschwindigkeitsmesser
2. Kilometerzähler
3. KraftstoffmesserZAUM0910
1
2
3
U1PHG0G0.book Page 3 Thursday, August 30, 2012 9:37 AM

ARMATUREN, BEDIENUNGSELEMENTE UND DEREN FUNKTION
3-4
3
GAUM2821
Multifunktionsanzeige (NS50)HINWEISDie Multifunktionsanzeige führt drei Sekun-
den lang den folgenden Selbsttest durch,
um den elektrischen Schaltkreis zu prüfen.●
Die Geschwindigkeitsmesser-Stellen
durchlaufen die Werte von 0 bis 80,
und danach von 80 bis 0 in Kilometern.
Wenn der Geschwindigkeitsmesser
auf Meilen gestellt ist, werden die Zif-
fern von 0 bis 50 und danach von 50
bis 0 angezeigt.
●
Alle LCD-Segmente und Warnleuch-
ten leuchten auf und erlöschen dann
wieder.WARNUNG
GWA12312
Bevor Veränderungen an den Einstellun-
gen der Multifunktionsanzeige vorge-
nommen werden, muss das Fahrzeug im
Stillstand sein. Werden Einstellungen
während der Fahrt vorgenommen, kann
dies den Fahrer ablenken und die Unfall-
gefahr erhöhen.Die Multifunktionsanzeige beinhaltet:●
eine Digitaluhr
●
einen digitalen Geschwindigkeitsmes-
ser (zeigt die Fahrgeschwindigkeit)
●
einen Kilometerzähler (zeigt die insge-
samt gefahrenen Kilometer an)
●
einen Tageskilometerzähler (zeigt die
seit dem letzten Zurücksetzen auf Null
gefahrenen Kilometer an)
●
einen Kraftstoffreserve-Kilometerzäh-
ler (welcher die auf Kraftstoffreserve
gefahrenen Kilometer anzeigt)
●
einen Tankanzeiger
●
eine Stromkreis-Prüfeinrichtung
HINWEIS●
Vergewissern Sie sich, dass der
Schlüssel auf “ ” steht, bevor Sie
den Knopf “RESET/SELECT” verwen-
den.
●
Nur für UK: Um den Geschwindigkeits-
messer und den Kilometer-/Tageskilo-
meterzähler von Kilometer auf Meilen
(oder umgekehrt) umzuschalten,
wenn das Zündschloss auf “ ” ge-
stellt ist, den Knopf “RESET/SELECT”
mindestens acht Sekunden lang drü-
cken.
Zum Einstellen der Uhr:1. Den Kilometerzähler wählen und den
Knopf “RESET/SELECT” mindestens
drei Sekunden lang drücken.
2. Sobald die Stundenanzeige blinkt, die
Stunden mit dem Knopf “RESET/SE-
LECT” einstellen.
1. Geschwindigkeitsmesser
2. Uhr
3. Taste “RESET/SELECT”
4. Kilometerzähler/Tageskilometerzähler/Kraft-
stoffreserve-Kilometerzähler
5. TankanzeigeZAUM0911
1
2
34
5
U1PHG0G0.book Page 4 Thursday, August 30, 2012 9:37 AM
