YAMAHA AEROX50 2018 Manuale duso (in Italian)

Caratteristiche tecniche
8-2
8
Pneumatico anteriore:Tipo:
Senza camera d'aria
Misura:
120/70-13 53P
Produttore/modello:
MICHELIN/POWER PURE SCPneumatico posteriore:Tipo:
Senza camera d'aria
Misura:
130/60-13 53P
Produttore/modello:
MICHELIN/POWER PURE SCCarico:Carico massimo:
182 kg (401 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici freddi):1 persona:
Anteriore:
150 kPa (1.50 kgf/cm2, 22 psi)
Posteriore:
150 kPa (1.50 kgf/cm2, 22 psi)
2 persone:
Anteriore:
160 kPa (1.60 kgf/cm2, 23 psi)
Posteriore:
170 kPa (1.70 kgf/cm2, 25 psi)Ruota anteriore:Tipo di ruota:
Ruota in legaDimensioni cerchio:
13 x MT3.00
Ruota posteriore:Tipo di ruota:
Ruota in lega
Dimensioni cerchio:
13 x MT3.50Freno anteriore:Tipo:
Freno monodisco idraulico
Liquido consigliato:
DOT 4Freno posteriore:Tipo:
Freno monodisco idraulico
Liquido consigliato:
DOT 4Sospensione anteriore:Tipo:
Forcella telescopica
Molla:
Molla elicoidale
Ammortizzatore:
Ammortizzatore idraulico
Escursione ruota:
80 mm (3.1 in)Sospensione posteriore:Tipo:
Gruppo motore-trasmissione oscillante
Molla:
Molla elicoidale
Ammortizzatore:
Ammortizzatore idraulicoEscursione ruota:
64 mm (2.5 in)
Impianto elettrico:Tensione impianto:
12 V
Sistema d’accensione:
TCI
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:
GS CB5L-B
Tensione, capacità:
12 V, 5.0 Ah (10 HR)Faro:Tipo a lampadina:
Lampada alogenaPotenza lampadina:Faro:
35.0 W/35.0 W x 1
Lampada stop/fanalino:
21.0 W/5.0 W × 1
Indicatore di direzione anteriore:
10.0 W × 2
Indicatore di direzione posteriore:
10.0 W × 2
Luce ausiliaria:
5.0 W × 1
Luce targa:
5.0 W × 1
Luce pannello strumenti:
LED
Spia abbagliante:
LED
U1GBH1H0.book Page 2 Wednesday, October 4, 2017 2:47 PM

Caratteristiche tecniche
8-3
8
Spia degli indicatori di direzione:
LED
Spia del livello del carburante:
LED
Spia temperatura liquido refrigerante:
LED
Spia problemi al motore:
LEDFusibile:Fusibile principale:
15.0 A
U1GBH1H0.book Page 3 Wednesday, October 4, 2017 2:47 PM

Informazioni per I consumatori
9-1
9
HAU40793
Numeri d’identificazioneRiportare il numero identificazione veicolo e
le informazioni dell’etichetta modello qui
sotto negli appositi spazi per assistenza
nell’ordinazione di ricambi dai concessio-
nari Yamaha, o come riferimento in caso di
furto del veicolo.
NUMERO IDENTIFICAZIONE VEICOLO:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26411

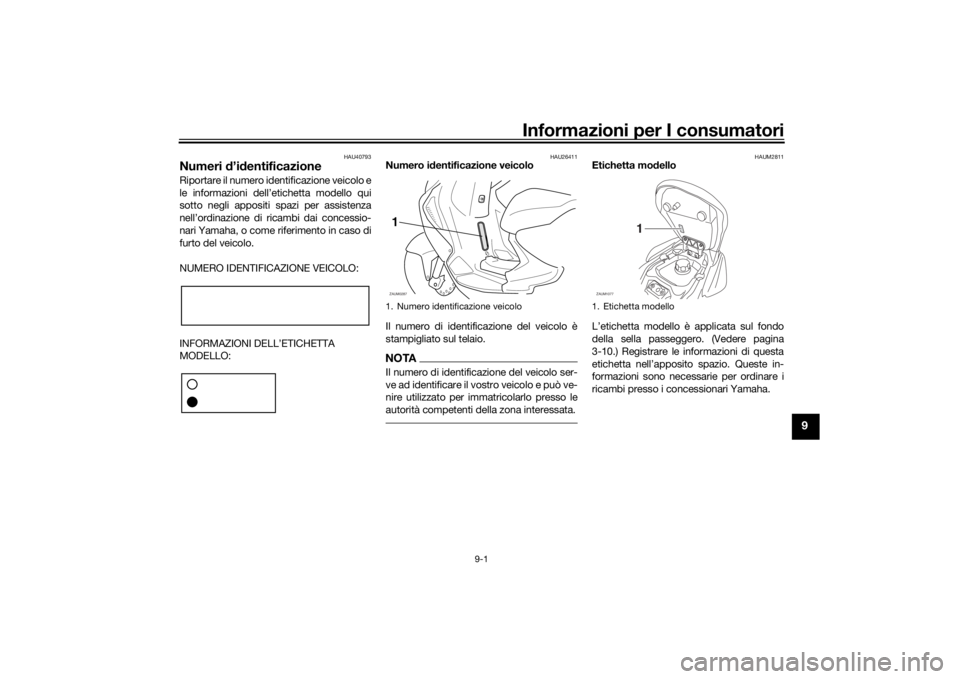

Numero identificazione veicolo
Il numero di identificazione del veicolo è
stampigliato sul telaio.NOTAIl numero di identificazione del veicolo ser-
ve ad identificare il vostro veicolo e può ve-
nire utilizzato per immatricolarlo presso le
autorità competenti della zona interessata.
HAUM2811
Etichetta modello
L’etichetta modello è applicata sul fondo
della sella passeggero. (Vedere pagina
3-10.) Registrare le informazioni di questa
etichetta nell’apposito spazio. Queste in-
formazioni sono necessarie per ordinare i
ricambi presso i concessionari Yamaha.
1. Numero identificazione veicolo1ZAUM0287
1. Etichetta modelloZAUM1077
1
U1GBH1H0.book Page 1 Wednesday, October 4, 2017 2:47 PM

Informazioni per I consumatori
9-2
9
HAU69910

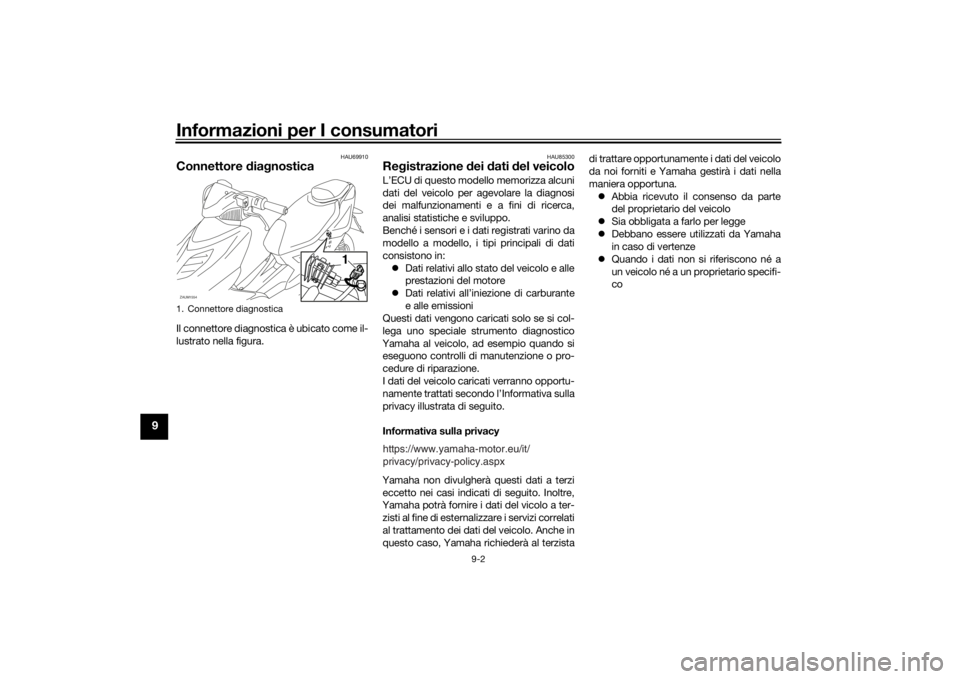

Connettore diagnosticaIl connettore diagnostica è ubicato come il-
lustrato nella figura.
HAU85300
Registrazione dei dati del veicoloL’ECU di questo modello memorizza alcuni
dati del veicolo per agevolare la diagnosi
dei malfunzionamenti e a fini di ricerca,
analisi statistiche e sviluppo.
Benché i sensori e i dati registrati varino da
modello a modello, i tipi principali di dati
consistono in: Dati relativi allo stato del veicolo e alle
prestazioni del motore
 Dati relativi all’iniezione di carburante
e alle emissioni
Questi dati vengono caricati solo se si col-
lega uno speciale strumento diagnostico
Yamaha al veicolo, ad esempio quando si eseguono controlli di manutenzione o pro-
cedure di riparazione.
I dati del veicolo caricati verranno opportu-
namente trattati secondo l’Informativa sulla
privacy illustrata di seguito.
Informativa sulla privacy
Yamaha non divulgherà questi dati a terzi eccetto nei casi indicati di seguito. Inoltre,
Yamaha potrà fornire i dati del vicolo a ter-
zisti al fine di esternalizzare i servizi correlati
al trattamento dei dati del veicolo. Anche in
questo caso, Yamaha ri chiederà al terzistadi trattare opportunamente i dati del veicolo
da noi forniti e Yamaha gestirà i dati nella
maniera opportuna.
 Abbia ricevuto il consenso da parte
del proprietario del veicolo
 Sia obbligata a farlo per legge
 Debbano essere utilizzati da Yamaha
in caso di vertenze
 Quando i dati non si riferiscono né a
un veicolo né a un proprietario specifi-
co
1. Connettore diagnosticaZAUM1554
1
https://www.yamaha-motor.eu/it/
privacy/privacy-policy.aspx
U1GBH2H0.book Page 2 Tuesday, May 8, 2018 5:04 PM

10-1
10
Indice analitico
AAccelerazione e decelerazione ............... 5-2
Avviamento a pedale ............................ 3-10
Avviamento del motore a freddo ............ 5-1
Avvio del mezzo ..................................... 5-2BBatteria ................................................. 6-24
Blocchetto accensione/bloccasterzo ..... 3-1CCandela, controllo .................................. 6-8
Caratteristiche tecniche.......................... 8-1
Carburante.............................................. 3-8
Carburante, consigli per ridurne il
consumo .............................................. 5-3
Carenatura e pannello, rimozione e
installazione.......................................... 6-7
Cavalletto centrale, controllo e
lubrificazione ...................................... 6-22
Cavi, controllo e lubrificazione ............. 6-21
Commutatore luce
abbagliante/anabbagliante................... 3-6
Connettore diagnostica .......................... 9-2
Consigli per una guida sicura ................. 1-5
Convertitore catalitico .......................... 3-10
Cuscinetti ruote, controllo .................... 6-24DDisplay multifunzione ............................. 3-3EElemento filtrante e tubo ispezione,
sostituzione e pulizia .......................... 6-14
Etichetta modello.................................... 9-1FForcella, controllo ................................. 6-23
Frenatura ................................................ 5-3Fusibile, sostituzione............................ 6-26
GGioco della leva freno anteriore e
posteriore, controllo........................... 6-18
Gioco della manopola acceleratore,
controllo ............................................. 6-15
Gioco valvole........................................ 6-15IInformazioni di sicurezza........................ 1-1
Interruttore avviamento .......................... 3-6
Interruttore dell’avvisatore acustico ....... 3-6
Interruttore indicatori di direzione .......... 3-6
Interruttori manubrio .............................. 3-6LLampada fanalino posteriore/stop,
sostituzione........................................ 6-28
Lampada faro, sostituzione.................. 6-27
Lampada indicatore di direzione,
sostituzione........................................ 6-29
Lampada luce di posizione anteriore,
sostituzione........................................ 6-28
Leva freno, anteriore .............................. 3-7
Leva freno, posteriore ............................ 3-7
Leve freno, lubrificazione ..................... 6-22
Liquido freni, cambio ........................... 6-21
Liquido refrigerante .............................. 6-13
Livello del liquido freni, controllo ......... 6-19
Luce targa ............................................ 6-29MManopola e cavo acceleratore,
controllo e lubrificazione .................... 6-21
Manutenzione e lubrificazione,
periodiche ............................................ 6-3Manutenzione, sistema di controllo
emissioni .............................................. 6-2
NNumeri d’identificazione ......................... 9-1
Numero identificazione veicolo............... 9-1OOlio motore ........................................... 6-10
Olio trasmissione finale......................... 6-12PParcheggio.............................................. 5-4
Pastiglie del freno anteriore e
posteriore, controllo ........................... 6-19
Pneumatici ............................................ 6-16
Posizioni dei componenti ....................... 2-1
Pulizia ..................................................... 7-1RRegistrazione dei dati, veicolo ................ 9-2
Ricerca ed eliminazione guasti ............. 6-30
Rimessaggio ........................................... 7-3
Rodaggio ................................................ 5-4
Ruote .................................................... 6-18SSelle ...................................................... 3-10
Spia guasto motore ................................ 3-3
Spia indicatore di direzione .................... 3-2
Spia livello carburante ............................ 3-2
Spia luce abbagliante ............................. 3-2
Spia temperatura liquido refrigerante ..... 3-2
Spie di segnalazione e di
avvertimento ......................................... 3-2
Sterzo, controllo ................................... 6-24TTabelle di ricerca ed eliminazione
guasti .................................................. 6-31
U1GBH1H0.book Page 1 Wednesday, October 4, 2017 2:47 PM

Indice analitico
10-2
10
Tappo serbatoio carburante ................... 3-7VVano portaoggetti ................................. 3-12
Verniciatura opaca, prestare
attenzione ............................................. 7-1
U1GBH1H0.book Page 2 Wednesday, October 4, 2017 2:47 PM
