Page 11 of 154
1-1
1
2
3
4
5
6
7
8
9
10
11
SBU29680

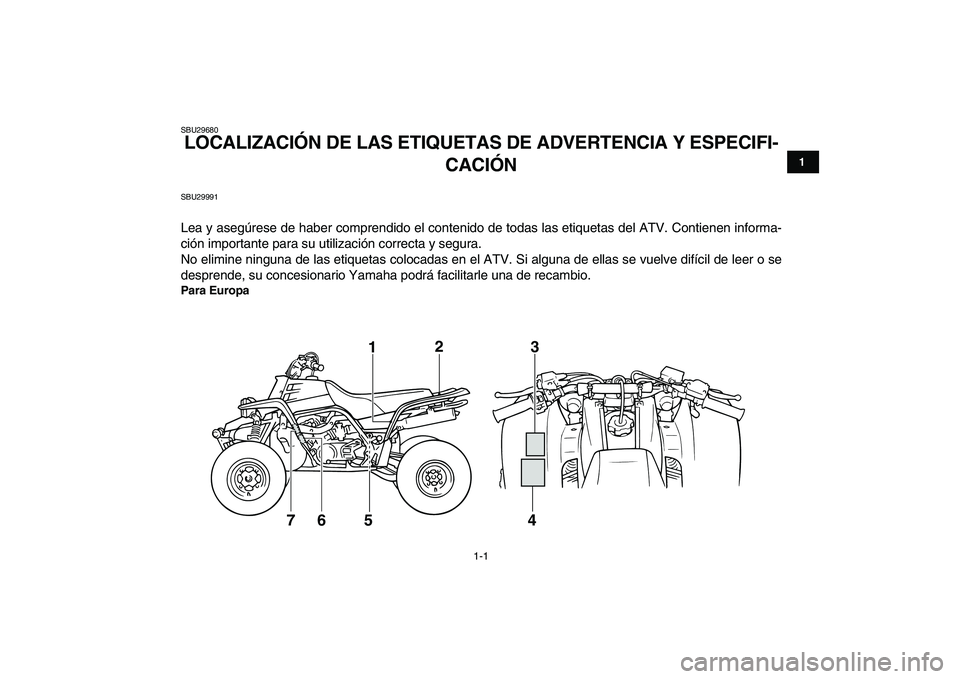

LOCALIZACIÓN DE LAS ETIQUETAS DE ADVERTENCIA Y ESPECIFI-
CACIÓN
SBU29991
Lea y asegúrese de haber comprendido el contenido de todas las etiquetas del ATV. Contienen informa-
ción importante para su utilización correcta y segura.
No elimine ninguna de las etiquetas colocadas en el ATV. Si alguna de ellas se vuelve difícil de leer o se
desprende, su concesionario Yamaha podrá facilitarle una de recambio.
Para Europa
12
53
4
6 7
Page 12 of 154
1-2
1
2
3
4
5
6
7
8
9
10
11

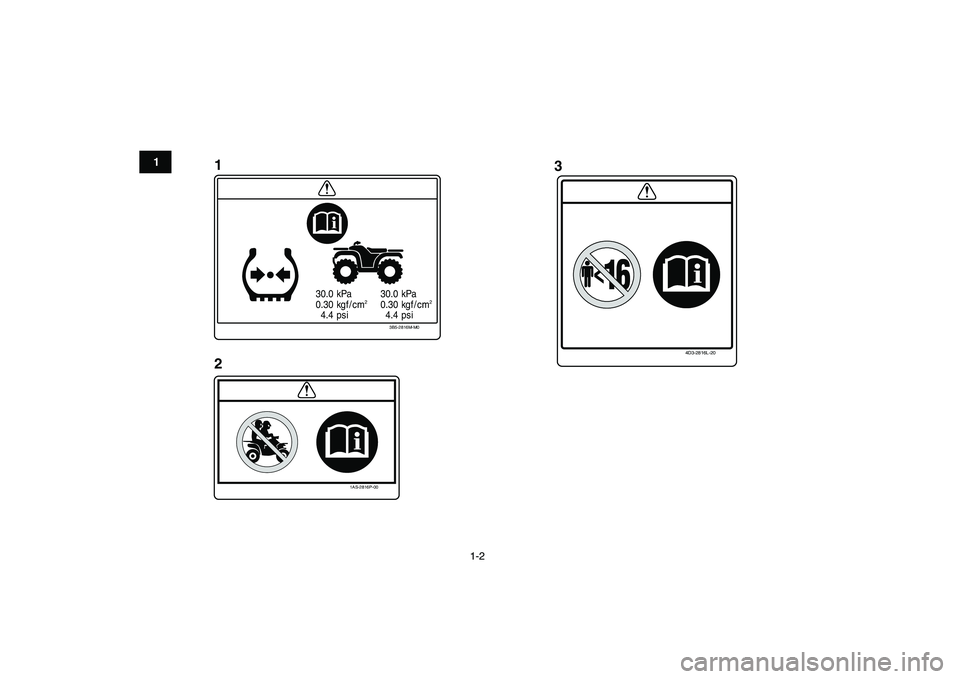

4D3-2816L-20
3 1
3B5-2816M-M0
kPa
kgf / cm
2
psi 30.0
0.30
4.4kPa
kgf / cm
2
psi 30.0
0.30
4.4
2
1AS-2816P-00
Page 13 of 154
1-3
1
2
3
4
5
6
7
8
9
10
11

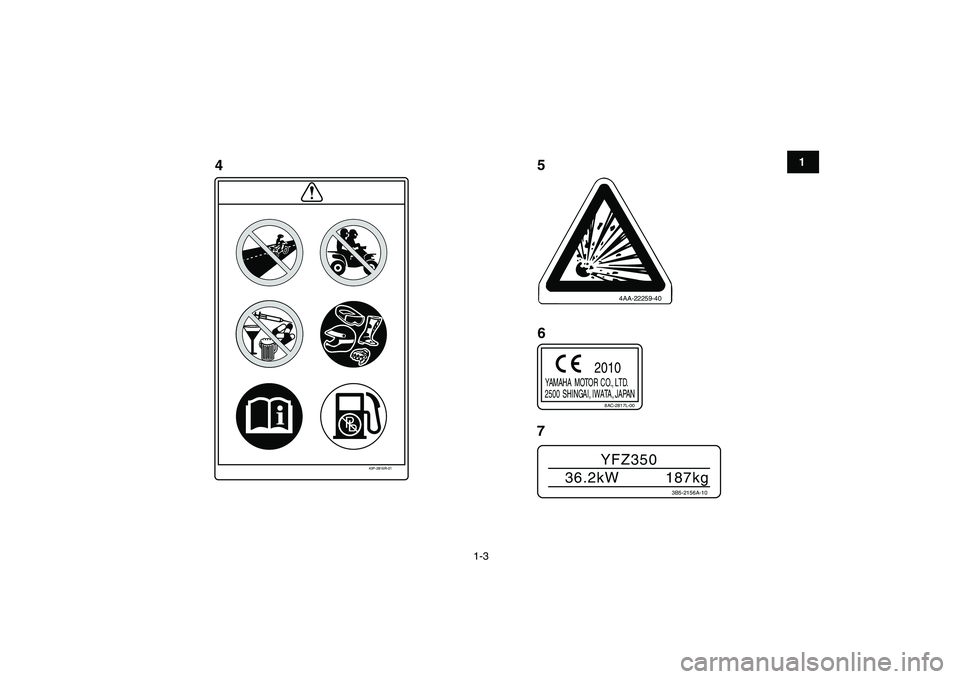

4
4AA-22259-40
43P-2816R-01
5
6
8AC-2817L-00
YAMAHA MOTOR CO., LT D.
2500 SHINGAI, IWATA, JAPAN
2010
7
YFZ350
36.2kW 187kg
3B5-2156A-10
Page 14 of 154
1-4
1
2
3
4
5
6
7
8
9
10
11

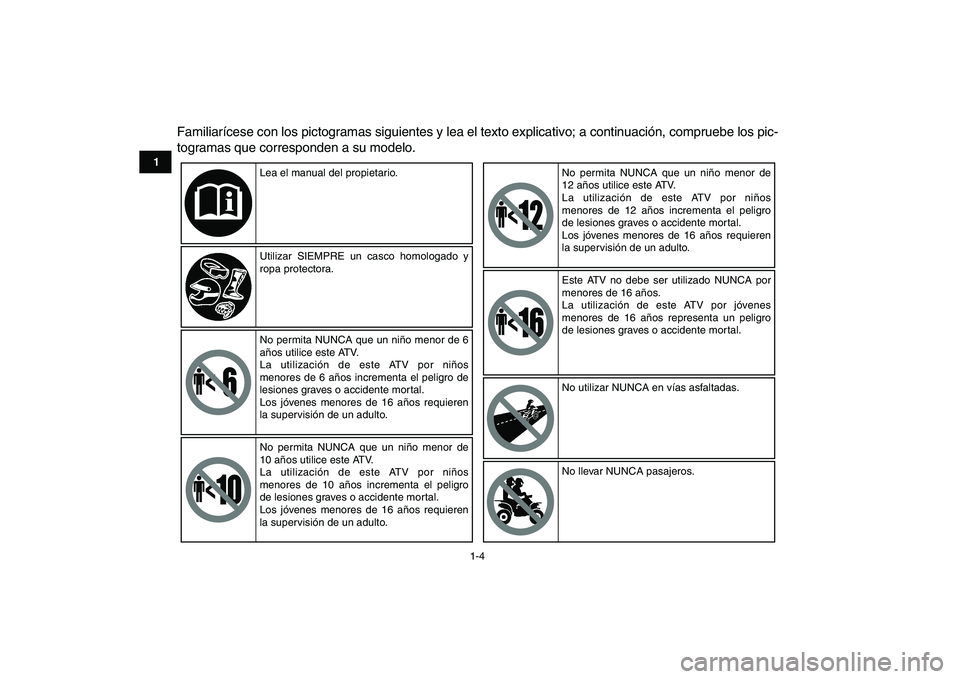

Familiarícese con los pictogramas siguientes y lea el texto explicativo; a continuación, compruebe los pic-
togramas que corresponden a su modelo.
Lea el manual del propietario.
Utilizar SIEMPRE un casco homologado y
ropa protectora.
No permita NUNCA que un niño menor de 6
años utilice este ATV.
La utilización de este ATV por niños
menores de 6 años incrementa el peligro de
lesiones graves o accidente mortal.
Los jóvenes menores de 16 años requieren
la supervisión de un adulto.
No permita NUNCA que un niño menor de
10 años utilice este ATV.
La utilización de este ATV por niños
menores de 10 años incrementa el peligro
de lesiones graves o accidente mortal.
Los jóvenes menores de 16 años requieren
la supervisión de un adulto.No permita NUNCA que un niño menor de
12 años utilice este ATV.
La utilización de este ATV por niños
menores de 12 años incrementa el peligro
de lesiones graves o accidente mortal.
Los jóvenes menores de 16 años requieren
la supervisión de un adulto.
Este ATV no debe ser utilizado NUNCA por
menores de 16 años.
La utilización de este ATV por jóvenes
menores de 16 años representa un peligro
de lesiones graves o accidente mortal.
No utilizar NUNCA en vías asfaltadas.
No llevar NUNCA pasajeros.

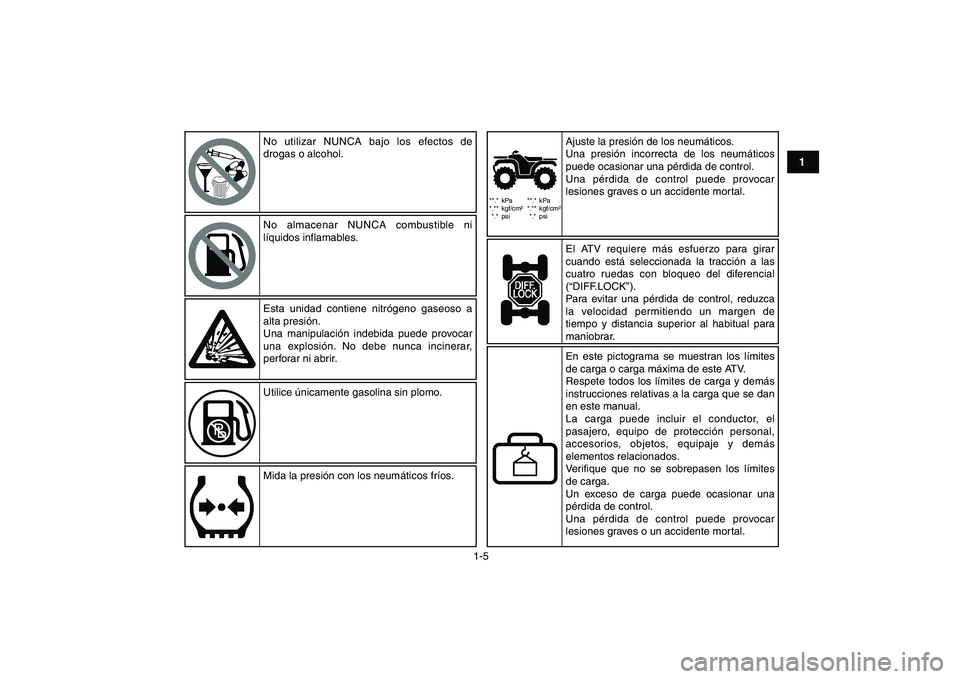

Page 15 of 154
1-5
1
2
3
4
5
6
7
8
9
10
11
**.* kPa
*.** kgf/cm²
*.* psi**.* kPa
*.** kgf/cm²
*.* psi
No utilizar NUNCA bajo los efectos de
drogas o alcohol.
No almacenar NUNCA combustible ni
líquidos inflamables.
Esta unidad contiene nitrógeno gaseoso a
alta presión.
Una manipulación indebida puede provocar
una explosión. No debe nunca incinerar,
perforar ni abrir.
Utilice únicamente gasolina sin plomo.
Mida la presión con los neumáticos fríos.Ajuste la presión de los neumáticos.
Una presión incorrecta de los neumáticos
puede ocasionar una pérdida de control.
Una pérdida de control puede provocar
lesiones graves o un accidente mortal.
El ATV requiere más esfuerzo para girar
cuando está seleccionada la tracción a las
cuatro ruedas con bloqueo del diferencial
(“DIFF.LOCK”).
Para evitar una pérdida de control, reduzca
la velocidad permitiendo un margen de
tiempo y distancia superior al habitual para
maniobrar.
En este pictograma se muestran los límites
de carga o carga máxima de este ATV.
Respete todos los límites de carga y demás
instrucciones relativas a la carga que se dan
en este manual.
La carga puede incluir el conductor, el
pasajero, equipo de protección personal,
accesorios, objetos, equipaje y demás
elementos relacionados.
Verifique que no se sobrepasen los límites
de carga.
Un exceso de carga puede ocasionar una
pérdida de control.
Una pérdida de control puede provocar
lesiones graves o un accidente mortal.
Page 16 of 154
1-6
1
2
3
4
5
6
7
8
9
10
11
******

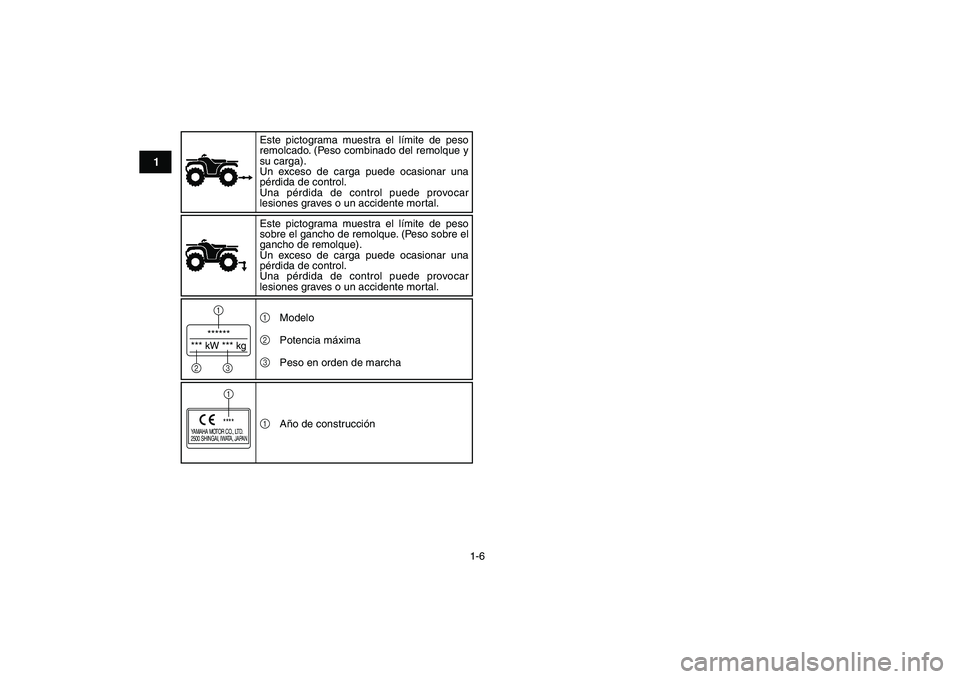

*** kW *** kg1
23
YAMAHA MOTOR CO., LTD.
2500 SHINGAI, IWATA, JAPAN
****1Este pictograma muestra el límite de peso
remolcado. (Peso combinado del remolque y
su carga).
Un exceso de carga puede ocasionar una
pérdida de control.
Una pérdida de control puede provocar
lesiones graves o un accidente mortal.
Este pictograma muestra el límite de peso
sobre el gancho de remolque. (Peso sobre el
gancho de remolque).
Un exceso de carga puede ocasionar una
pérdida de control.
Una pérdida de control puede provocar
lesiones graves o un accidente mortal.
1
2
3Modelo
Potencia máxima
Peso en orden de marcha
1
Año de construcción
Page 17 of 154
1-7
1
2
3
4
5
6
7
8
9
10
11

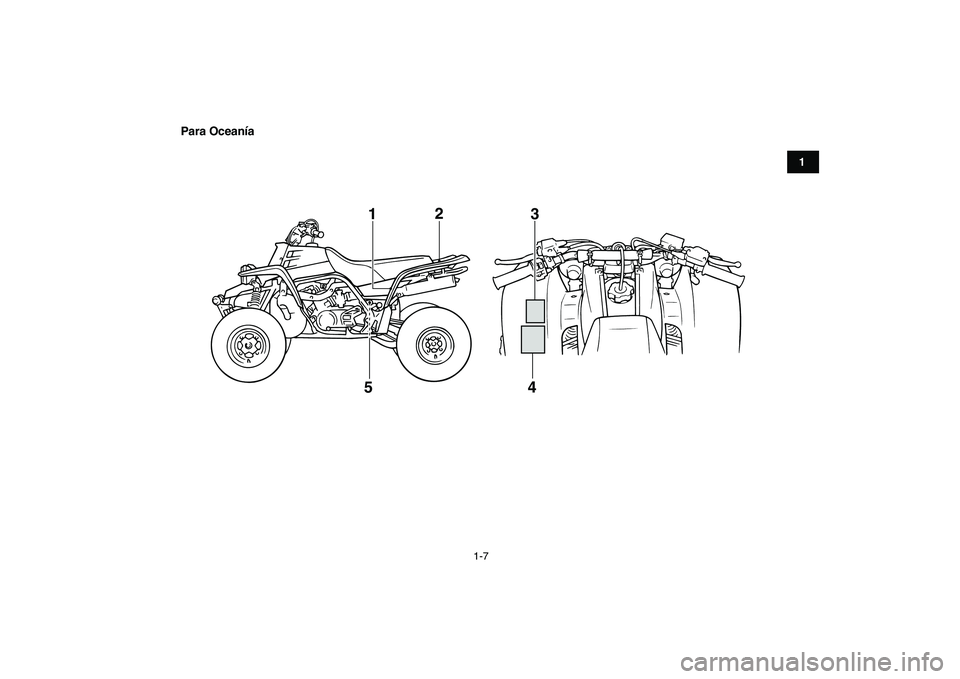

Para Oceanía
12
53
4

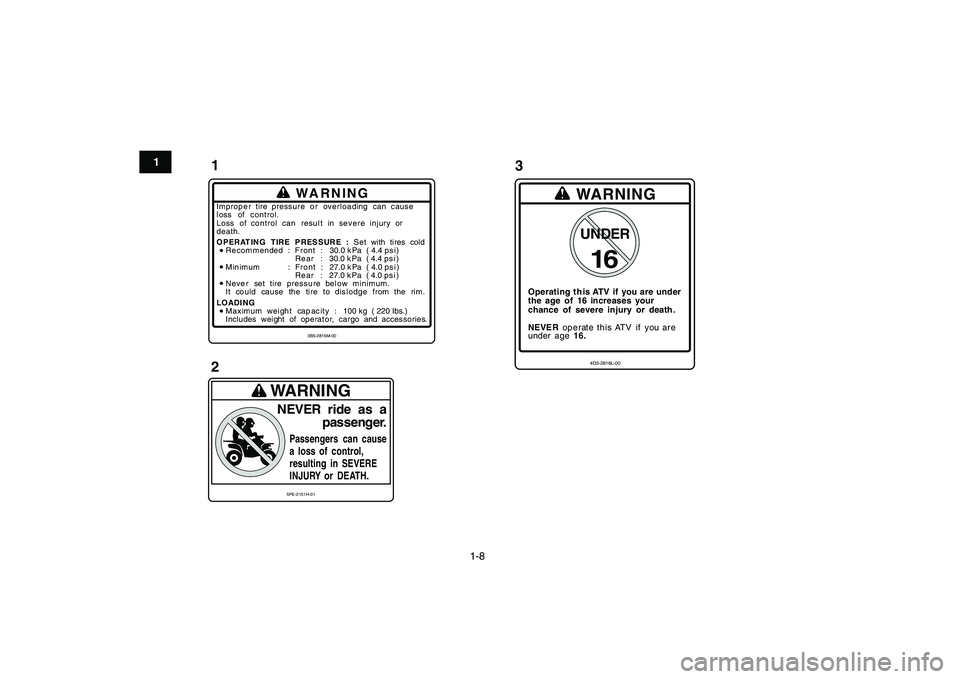

Page 18 of 154
1-8
1
2
3
4
5
6
7
8
9
10
11
1
2
WA RN ING
Imprope r tire pressure o r over loa ding can cause
loss of cont rol.
Loss of control can result in severe injury or
death.
OPERATING TIRE PRESSURE : Set with tires cold
LO ADI NGRe com m ended : F r o nt : 30.0 k Pa ( 4.4 ps i )
Re ar : 30.0 k Pa ( 4.4 ps i )
Min imum : F r o nt : 27.0 k Pa ( 4.0 ps i )
Re ar : 27.0 k Pa ( 4.0 ps i )
Neve r set tire pressure below minimum.
It could cause the tire to dislodge from the rim.
Ma ximu m weigh t cap ac it y : 100 kg ( 220 Ibs.)
Inclu des weight of operat or, cargo and accessories.
3B5-2816M-00
WARNINGNEVER ride as a
passenger.Passengers can cause
a loss of control,
resulting in SEVERE
INJURY or DEATH.5FE-2151H-01
3
Operating t his ATV if you are under
the age of 16 increases your
chance of severe injury or death.
WARNING
NEVE R operate this ATV if you are
under age 16.
UNDER16 4D3-2816L-00
Page 19 of 154
1-9
1
2
3
4
5
6
7
8
9
10
11

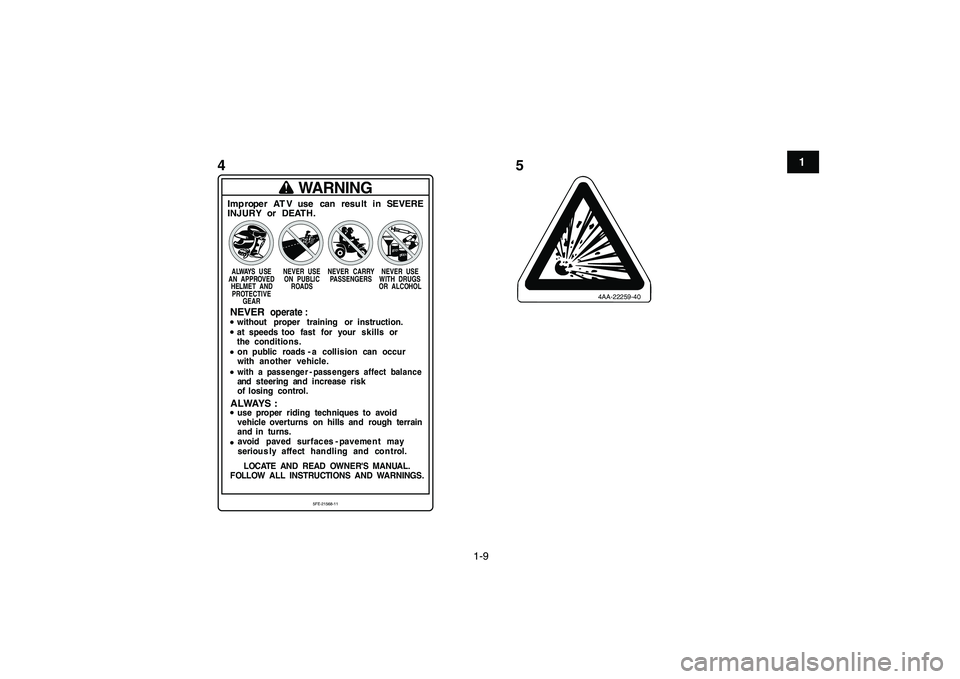

45
WARNING
Imp roper AT V use can resu lt in SEVERE
INJUR Y or DEAT H. ALWAYS USE
AN APPROVED
HELMET AND
PROTECTIVE
GEARNEVER USE
ON PUBLIC
ROADSNEVER CARRY
PASSENGERSNEVER USE
WITH DRUGS
OR ALCOHOLNEVER
operate :
ALWAYS :
LOCATE AND READ OWNER'S MANUAL.
FOLLOW ALL INSTRUCTIONS AND WARNINGS.without proper training or instruction.
on public roads - a coll ision can occur
with an other vehicle.with a passenger - passengers affect balanceand steering and increase risk
of losing control.
use proper riding techniques to avoid
vehicle overturns on hills and rough terrain
and in turns.
avoid pav ed sur fac es - pave me n t may
seriou s ly affect handling and co n trol. at speeds too fast for your skills or
the conditions.
5FE-21568-11
4AA-22259-40
Page 20 of 154
2-1
12
3
4
5
6
7
8
9
10
11

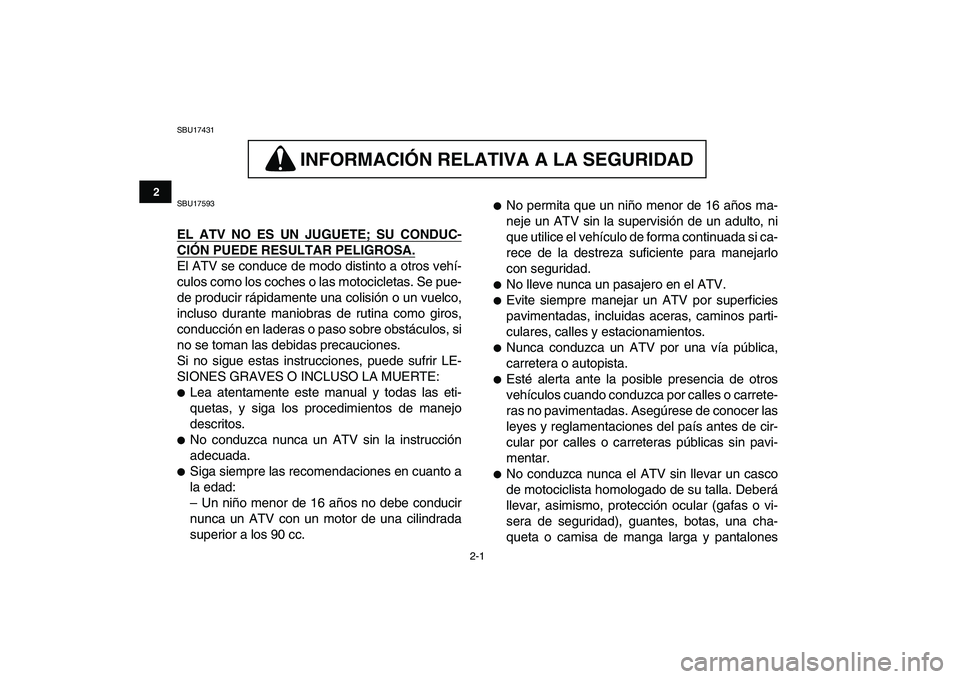

SBU17431
INFORMACION RELATIVA A LA SEGURIDAD
INFORMACIÓN RELATIVA A LA SEGURIDAD
SBU17593
EL ATV NO ES UN JUGUETE; SU CONDUC-
CIÓN PUEDE RESULTAR PELIGROSA.
El ATV se conduce de modo distinto a otros vehí-
culos como los coches o las motocicletas. Se pue-
de producir rápidamente una colisión o un vuelco,
incluso durante maniobras de rutina como giros,
conducción en laderas o paso sobre obstáculos, si
no se toman las debidas precauciones.
Si no sigue estas instrucciones, puede sufrir LE-
SIONES GRAVES O INCLUSO LA MUERTE:
Lea atentamente este manual y todas las eti-
quetas, y siga los procedimientos de manejo
descritos.
No conduzca nunca un ATV sin la instrucción
adecuada.
Siga siempre las recomendaciones en cuanto a
la edad:
– Un niño menor de 16 años no debe conducir
nunca un ATV con un motor de una cilindrada
superior a los 90 cc.
No permita que un niño menor de 16 años ma-
neje un ATV sin la supervisión de un adulto, ni
que utilice el vehículo de forma continuada si ca-
rece de la destreza suficiente para manejarlo
con seguridad.
No lleve nunca un pasajero en el ATV.
Evite siempre manejar un ATV por superficies
pavimentadas, incluidas aceras, caminos parti-
culares, calles y estacionamientos.
Nunca conduzca un ATV por una vía pública,
carretera o autopista.
Esté alerta ante la posible presencia de otros
vehículos cuando conduzca por calles o carrete-
ras no pavimentadas. Asegúrese de conocer las
leyes y reglamentaciones del país antes de cir-
cular por calles o carreteras públicas sin pavi-
mentar.
No conduzca nunca el ATV sin llevar un casco
de motociclista homologado de su talla. Deberá
llevar, asimismo, protección ocular (gafas o vi-
sera de seguridad), guantes, botas, una cha-
queta o camisa de manga larga y pantalones
