YAMAHA BEAR TRACKER 250 2004 Owners Manual

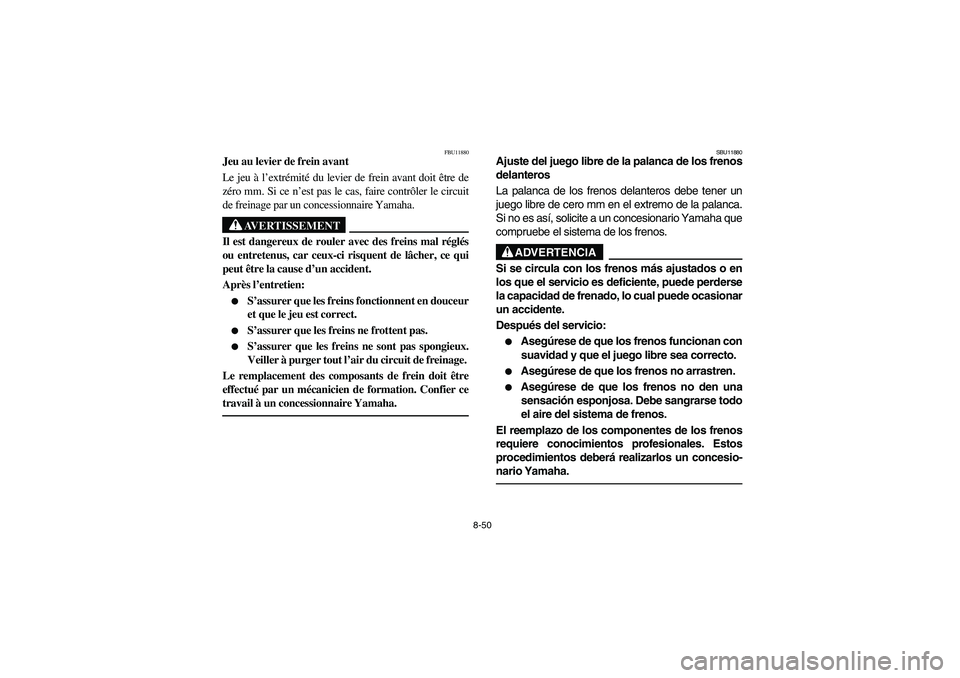

8-50
FBU11880
Jeu au levier de frein avant
Le jeu à l’extrémité du levier de frein avant doit être de
zéro mm. Si ce n’est pas le cas, faire contrôler le circuit
de freinage par un concessionnaire Yamaha.
AVERTISSEMENT
_ Il est dangereux de rouler avec des freins mal réglés
ou entretenus, car ceux-ci risquent de lâcher, ce qui
peut être la cause d’un accident.
Après l’entretien:

S’assurer que les freins fonctionnent en douceur
et que le jeu est correct.


S’assurer que les freins ne frottent pas.


S’assurer que les freins ne sont pas spongieux.
Veiller à purger tout l’air du circuit de freinage.
Le remplacement des composants de frein doit être
effectué par un mécanicien de formation. Confier ce
travail à un concessionnaire Yamaha.
_
SBU11880
Ajuste del juego libre de la palanca de los frenos
delanteros
La palanca de los frenos delanteros debe tener un
juego libre de cero mm en el extremo de la palanca.
Si no es así, solicite a un concesionario Yamaha que
compruebe el sistema de los frenos.
ADVERTENCIA
_ Si se circula con los frenos más ajustados o en
los que el servicio es deficiente, puede perderse
la capacidad de frenado, lo cual puede ocasionar
un accidente.
Después del servicio:

Asegúrese de que los frenos funcionan con
suavidad y que el juego libre sea correcto.


Asegúrese de que los frenos no arrastren.


Asegúrese de que los frenos no den una
sensación esponjosa. Debe sangrarse todo
el aire del sistema de frenos.
El reemplazo de los componentes de los frenos
requiere conocimientos profesionales. Estos
procedimientos deberá realizarlos un concesio-
nario Yamaha.
_
U4XE65.book Page 50 Tuesday, May 6, 2003 1:38 PM

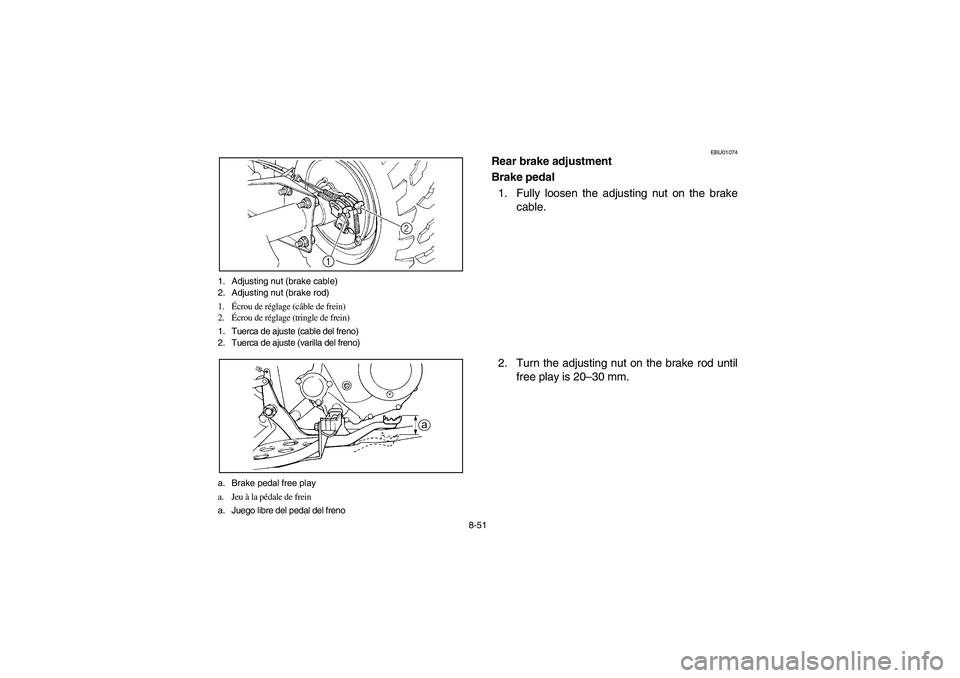

8-51 1. Adjusting nut (brake cable)
2. Adjusting nut (brake rod)
1.Écrou de réglage (câble de frein)
2.Écrou de réglage (tringle de frein)
1. Tuerca de ajuste (cable del freno)
2. Tuerca de ajuste (varilla del freno)
a. Brake pedal free play
a. Jeu à la pédale de frein
a. Juego libre del pedal del freno
EBU01074
Rear brake adjustment
Brake pedal
1. Fully loosen the adjusting nut on the brake
cable.
2. Turn the adjusting nut on the brake rod until
free play is 20–30 mm.
U4XE65.book Page 51 Tuesday, May 6, 2003 1:38 PM

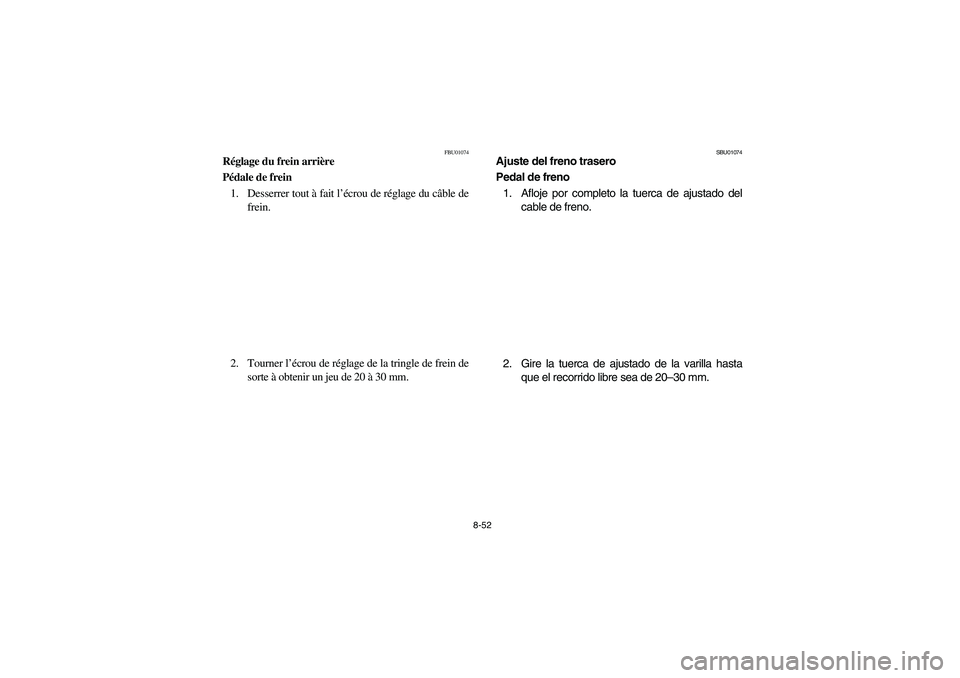

8-52
FBU01074
Réglage du frein arrière
Pédale de frein
1. Desserrer tout à fait l’écrou de réglage du câble de
frein.
2. Tourner l’écrou de réglage de la tringle de frein de
sorte à obtenir un jeu de 20 à 30 mm.
SBU01074
Ajuste del freno trasero
Pedal de freno
1. Afloje por completo la tuerca de ajustado del
cable de freno.
2. Gire la tuerca de ajustado de la varilla hasta
que el recorrido libre sea de 20–30 mm.
U4XE65.book Page 52 Tuesday, May 6, 2003 1:38 PM

8-53 1. Locknut 2. Adjusting bolt
1. Contre-écrou 2. Boulon de réglage
1. Contratuerca 2. Perno de ajuste
1. Adjusting nut (brake cable) 2. Lever
3. Pin a. Gap
1. Écrou de réglage (câble de frein) 2. Levier
3. Axe a. Jeu
1. Tuerca de ajuste (cable del freno) 2. Palanca
3. Pasador a. Separación
Brake lever
1. Loosen the locknut and fully turn in the ad-
justing bolt on the handlebar.
2. Turn the adjusting nut on brake cable to pro-
vide a gap of 0–1 mm between the cam shaft
lever and pin.
E-8.fm Page 53 Tuesday, May 6, 2003 2:54 PM

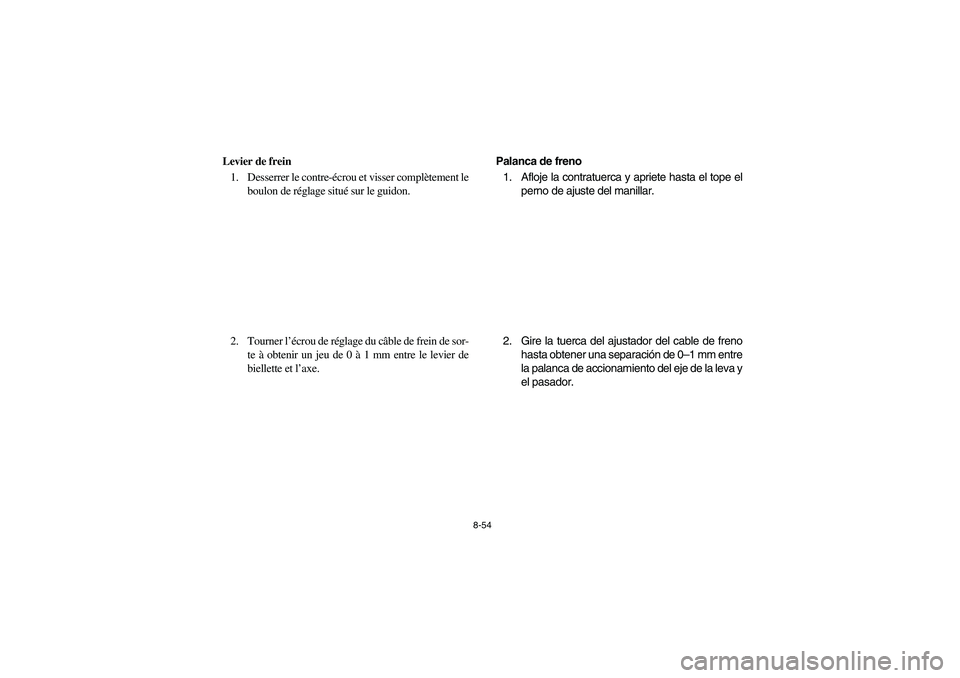

8-54
Levier de frein
1. Desserrer le contre-écrou et visser complètement le
boulon de réglage situé sur le guidon.
2. Tourner l’écrou de réglage du câble de frein de sor-
te à obtenir un jeu de 0 à 1 mm entre le levier de
biellette et l’axe.Palanca de freno
1. Afloje la contratuerca y apriete hasta el tope el
perno de ajuste del manillar.
2. Gire la tuerca del ajustador del cable de freno
hasta obtener una separación de 0–1 mm entre
la palanca de accionamiento del eje de la leva y
el pasador.U4XE65.book Page 54 Tuesday, May 6, 2003 1:38 PM

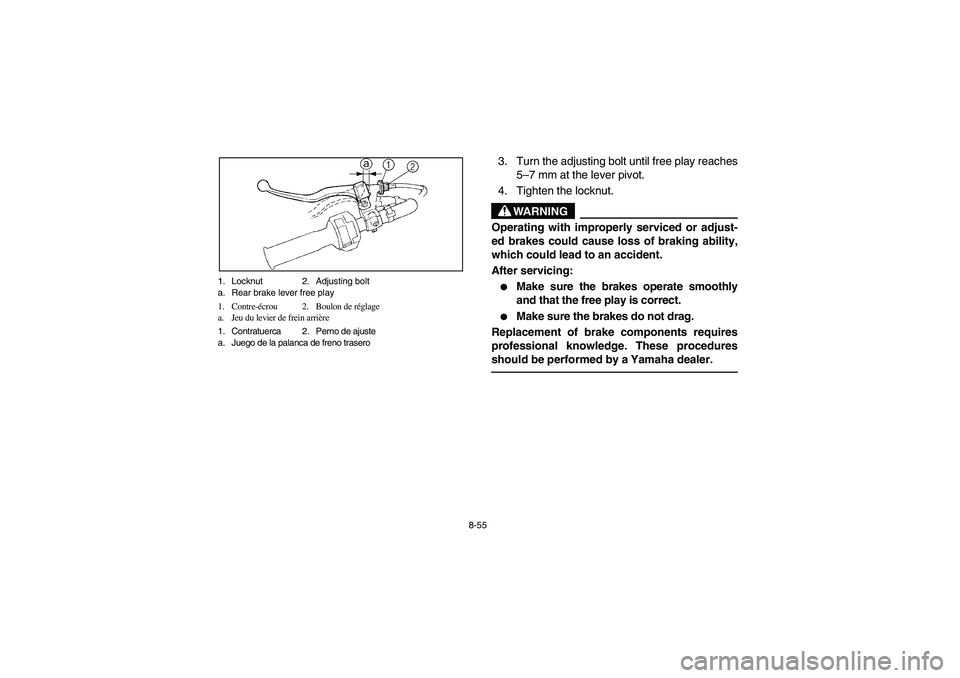

8-55 1. Locknut 2. Adjusting bolt
a. Rear brake lever free play
1. Contre-écrou 2. Boulon de réglage
a. Jeu du levier de frein arrière
1. Contratuerca 2. Perno de ajuste
a. Juego de la palanca de freno trasero
3. Turn the adjusting bolt until free play reaches
5–7 mm at the lever pivot.
4. Tighten the locknut.
WARNING
Operating with improperly serviced or adjust-
ed brakes could cause loss of braking ability,
which could lead to an accident.
After servicing:

Make sure the brakes operate smoothly
and that the free play is correct.


Make sure the brakes do not drag.
Replacement of brake components requires
professional knowledge. These procedures
should be performed by a Yamaha dealer.
U4XE65.book Page 55 Tuesday, May 6, 2003 1:38 PM

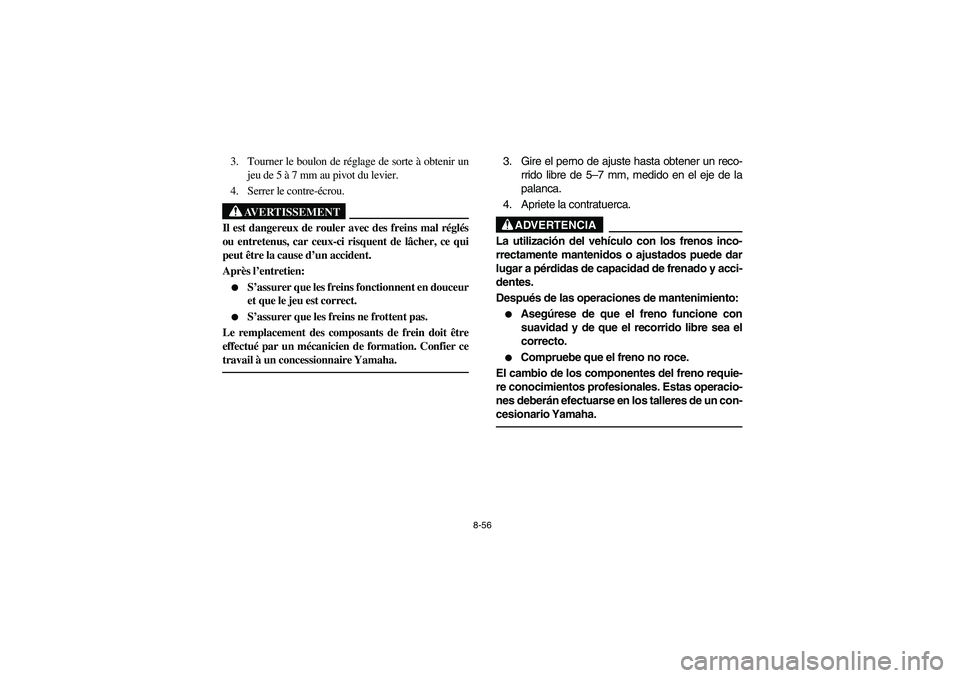

8-56
3. Tourner le boulon de réglage de sorte à obtenir un
jeu de 5 à 7 mm au pivot du levier.
4. Serrer le contre-écrou.
AVERTISSEMENT
_ Il est dangereux de rouler avec des freins mal réglés
ou entretenus, car ceux-ci risquent de lâcher, ce qui
peut être la cause d’un accident.
Après l’entretien:

S’assurer que les freins fonctionnent en douceur
et que le jeu est correct.


S’assurer que les freins ne frottent pas.
Le remplacement des composants de frein doit être
effectué par un mécanicien de formation. Confier ce
travail à un concessionnaire Yamaha.
_
3. Gire el perno de ajuste hasta obtener un reco-
rrido libre de 5–7 mm, medido en el eje de la
palanca.
4. Apriete la contratuerca.
ADVERTENCIA
_ La utilización del vehículo con los frenos inco-
rrectamente mantenidos o ajustados puede dar
lugar a pérdidas de capacidad de frenado y acci-
dentes.
Después de las operaciones de mantenimiento:

Asegúrese de que el freno funcione con
suavidad y de que el recorrido libre sea el
correcto.


Compruebe que el freno no roce.
El cambio de los componentes del freno requie-
re conocimientos profesionales. Estas operacio-
nes deberán efectuarse en los talleres de un con-
cesionario Yamaha.
U4XE65.book Page 56 Tuesday, May 6, 2003 1:38 PM

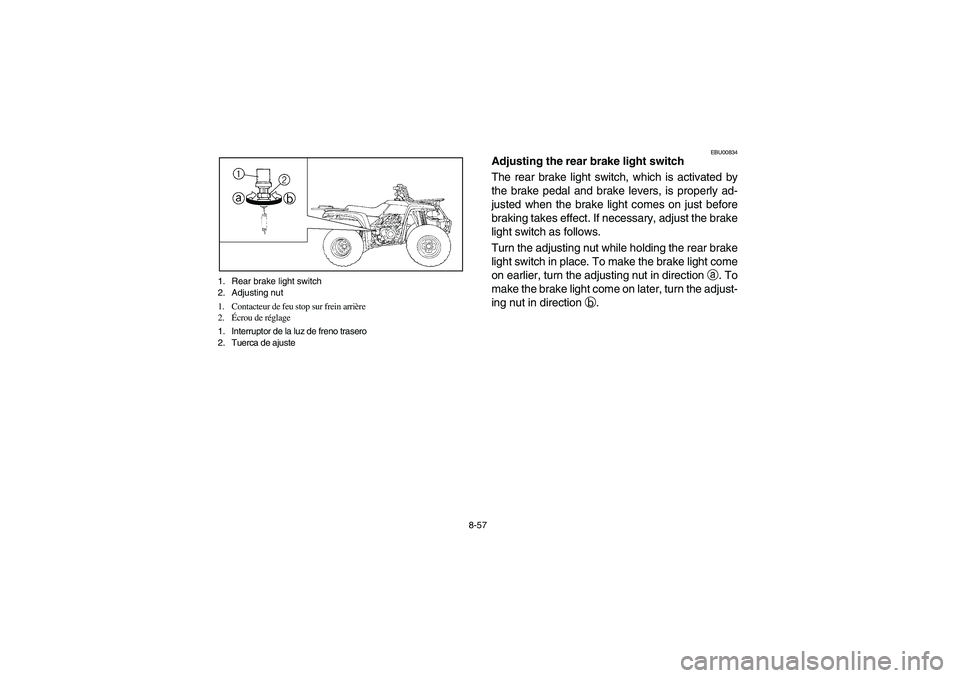

8-57 1. Rear brake light switch
2. Adjusting nut
1. Contacteur de feu stop sur frein arrière
2.Écrou de réglage
1. Interruptor de la luz de freno trasero
2. Tuerca de ajuste
EBU00834
Adjusting the rear brake light switch
The rear brake light switch, which is activated by
the brake pedal and brake levers, is properly ad-
justed when the brake light comes on just before
braking takes effect. If necessary, adjust the brake
light switch as follows.
Turn the adjusting nut while holding the rear brake
light switch in place. To make the brake light come
on earlier, turn the adjusting nut in direction
a. To
make the brake light come on later, turn the adjust-
ing nut in direction
b.
U4XE65.book Page 57 Tuesday, May 6, 2003 1:38 PM

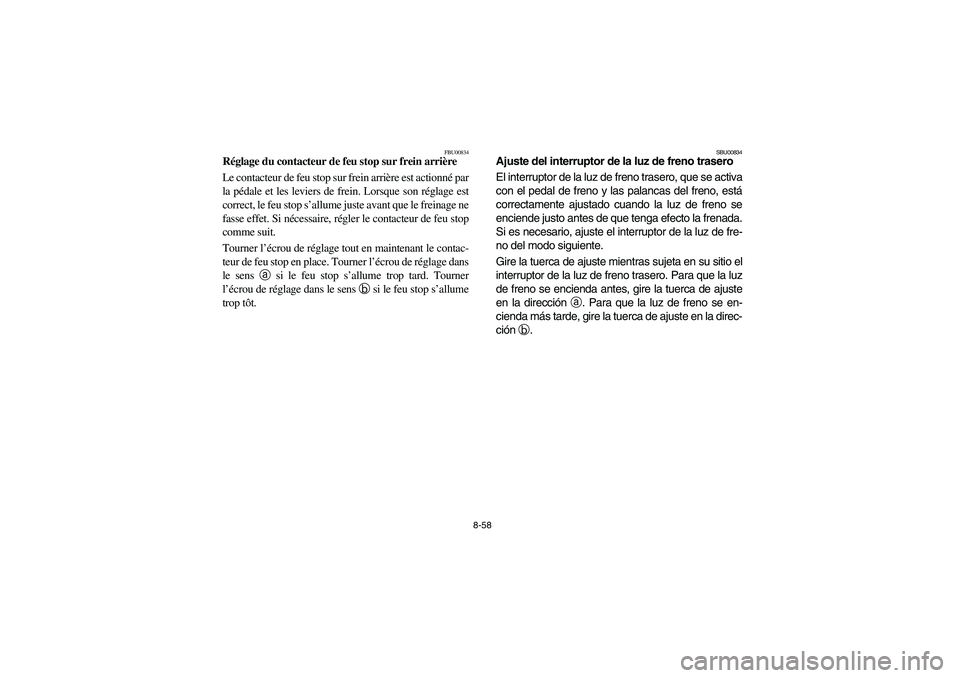

8-58
FBU00834
Réglage du contacteur de feu stop sur frein arrière
Le contacteur de feu stop sur frein arrière est actionné par
la pédale et les leviers de frein. Lorsque son réglage est
correct, le feu stop s’allume juste avant que le freinage ne
fasse effet. Si nécessaire, régler le contacteur de feu stop
comme suit.
Tourner l’écrou de réglage tout en maintenant le contac-
teur de feu stop en place. Tourner l’écrou de réglage dans
le sens a
si le feu stop s’allume trop tard. Tourner
l’écrou de réglage dans le sens b
si le feu stop s’allume
trop tôt.
SBU00834
Ajuste del interruptor de la luz de freno trasero
El interruptor de la luz de freno trasero, que se activa
con el pedal de freno y las palancas del freno, está
correctamente ajustado cuando la luz de freno se
enciende justo antes de que tenga efecto la frenada.
Si es necesario, ajuste el interruptor de la luz de fre-
no del modo siguiente.
Gire la tuerca de ajuste mientras sujeta en su sitio el
interruptor de la luz de freno trasero. Para que la luz
de freno se encienda antes, gire la tuerca de ajuste
en la dirección
a. Para que la luz de freno se en-
cienda más tarde, gire la tuerca de ajuste en la direc-
ción
b.
U4XE65.book Page 58 Tuesday, May 6, 2003 1:38 PM

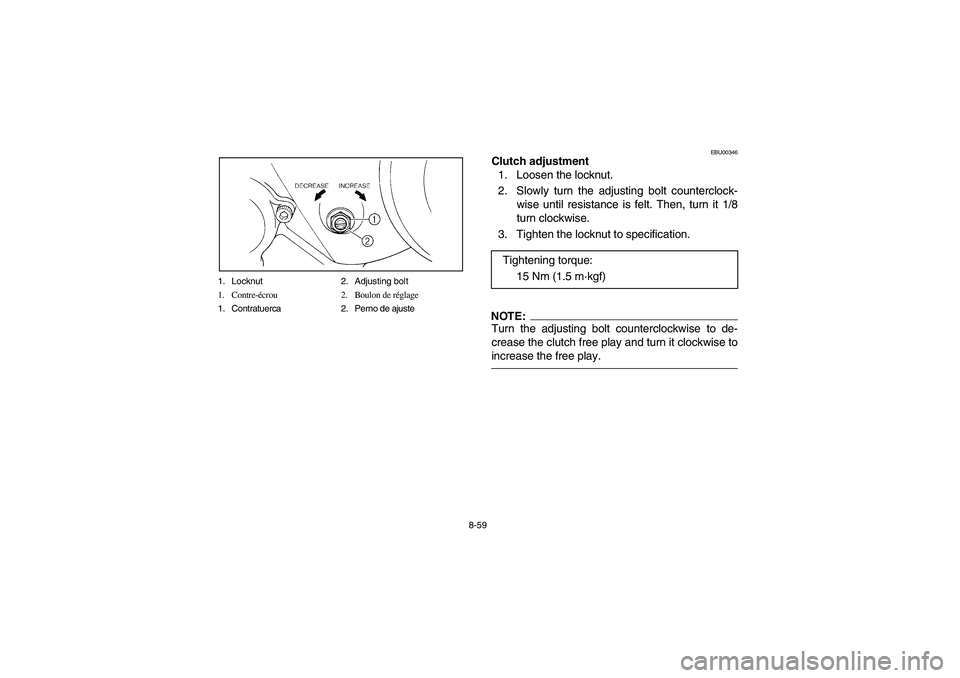

8-59 1. Locknut 2. Adjusting bolt
1. Contre-écrou 2. Boulon de réglage
1. Contratuerca 2. Perno de ajuste
EBU00346
Clutch adjustment
1. Loosen the locknut.
2. Slowly turn the adjusting bolt counterclock-
wise until resistance is felt. Then, turn it 1/8
turn clockwise.
3. Tighten the locknut to specification.NOTE:Turn the adjusting bolt counterclockwise to de-
crease the clutch free play and turn it clockwise to
increase the free play.
Tightening torque:
15 Nm (1.5 m·kgf)
