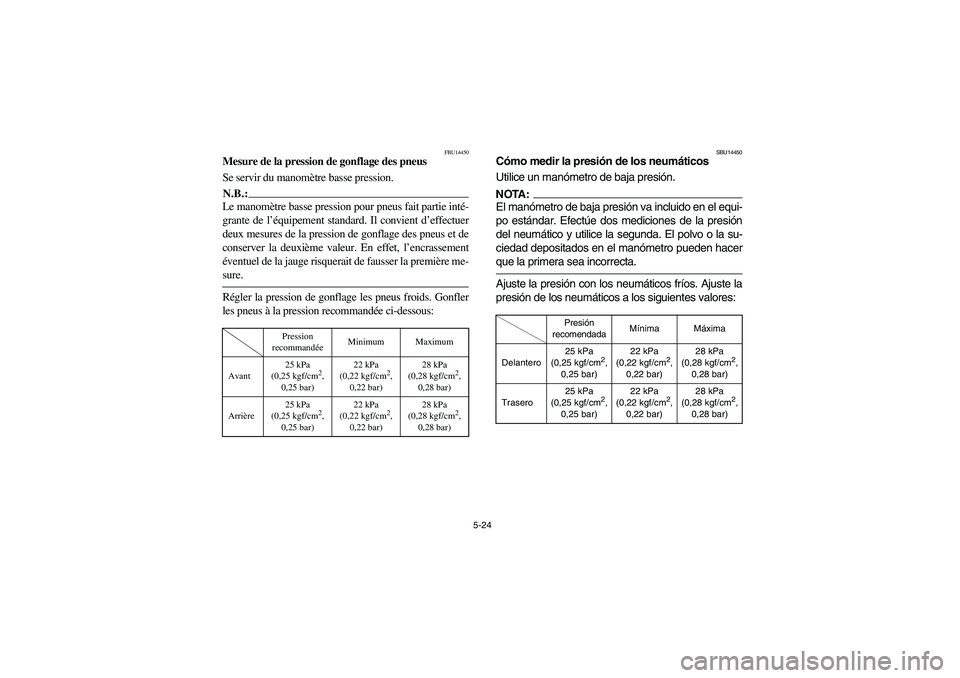

5-24
FBU14450
Mesure de la pression de gonflage des pneus
Se servir du manomètre basse pression.N.B.:_ Le manomètre basse pression pour pneus fait partie inté-
grante de l’équipement standard. Il convient d’effectuer
deux mesures de la pression de gonflage des pneus et de
conserver la deuxième valeur. En effet, l’encrassement
éventuel de la jauge risquerait de fausser la première me-
sure. _Régler la pression de gonflage les pneus froids. Gonfler
les pneus à la pression recommandée ci-dessous:ACE-03F
Pression
recommandéeMinimum Maximum
Avant25 kPa
(0,25 kgf/cm
2,
0,25 bar)22 kPa
(0,22 kgf/cm
2,
0,22 bar)28 kPa
(0,28 kgf/cm
2,
0,28 bar)
Arrière25 kPa
(0,25 kgf/cm
2,
0,25 bar)22 kPa
(0,22 kgf/cm
2,
0,22 bar)28 kPa
(0,28 kgf/cm
2,
0,28 bar)
SBU14450
Cómo medir la presión de los neumáticos
Utilice un manómetro de baja presión.NOTA:_ El manómetro de baja presión va incluido en el equi-
po estándar. Efectúe dos mediciones de la presión
del neumático y utilice la segunda. El polvo o la su-
ciedad depositados en el manómetro pueden hacer
que la primera sea incorrecta. _Ajuste la presión con los neumáticos fríos. Ajuste la
presión de los neumáticos a los siguientes valores:ACE-03S
Presión
recomendadaMínima Máxima
Delantero25 kPa
(0,25 kgf/cm
2,
0,25 bar)22 kPa
(0,22 kgf/cm
2,
0,22 bar)28 kPa
(0,28 kgf/cm
2,
0,28 bar)
Trasero25 kPa
(0,25 kgf/cm
2,
0,25 bar)22 kPa
(0,22 kgf/cm
2,
0,22 bar)28 kPa
(0,28 kgf/cm
2,
0,28 bar)
U1C160.book Page 24 Wednesday, May 12, 2004 4:55 PM

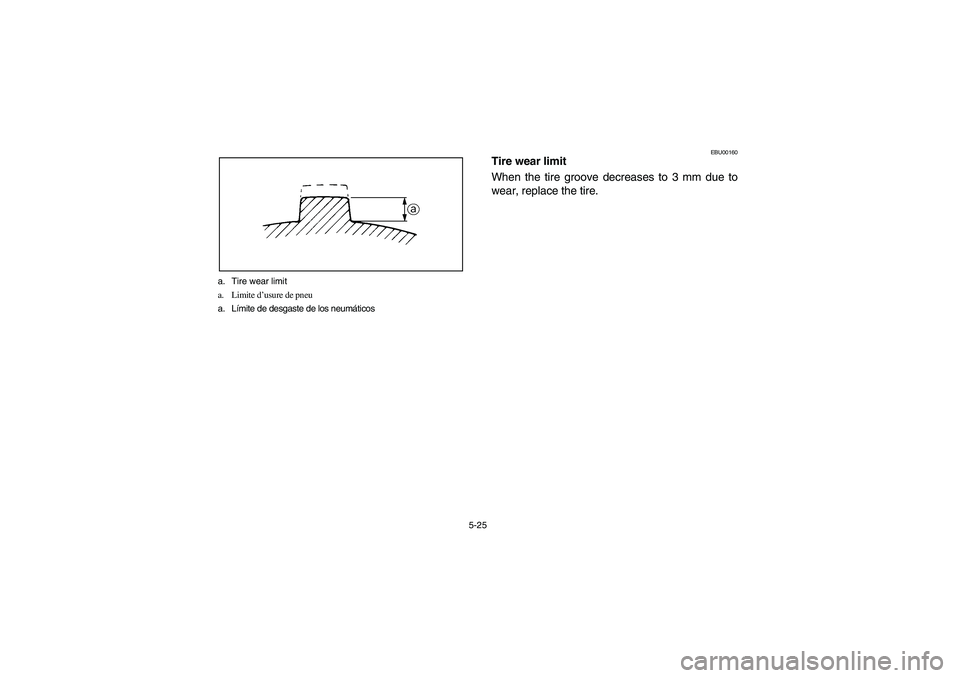

5-25 a. Tire wear limit
a. Limite d’usure de pneu
a. Límite de desgaste de los neumáticos
EBU00160
Tire wear limit
When the tire groove decreases to 3 mm due to
wear, replace the tire.
U1C160.book Page 25 Wednesday, May 12, 2004 4:55 PM

5-26
FBU00160
Limite d’usure de pneu
Changer un pneu dont la profondeur de sculpture est ré-
duite à 3 mm.
SBU00160
Límite de desgaste de los neumáticos
Sustituya el neumático cuando la profundidad del di-
bujo de éste se haya reducido a 3 mm debido al des-
gaste.
U1C160.book Page 26 Wednesday, May 12, 2004 4:55 PM

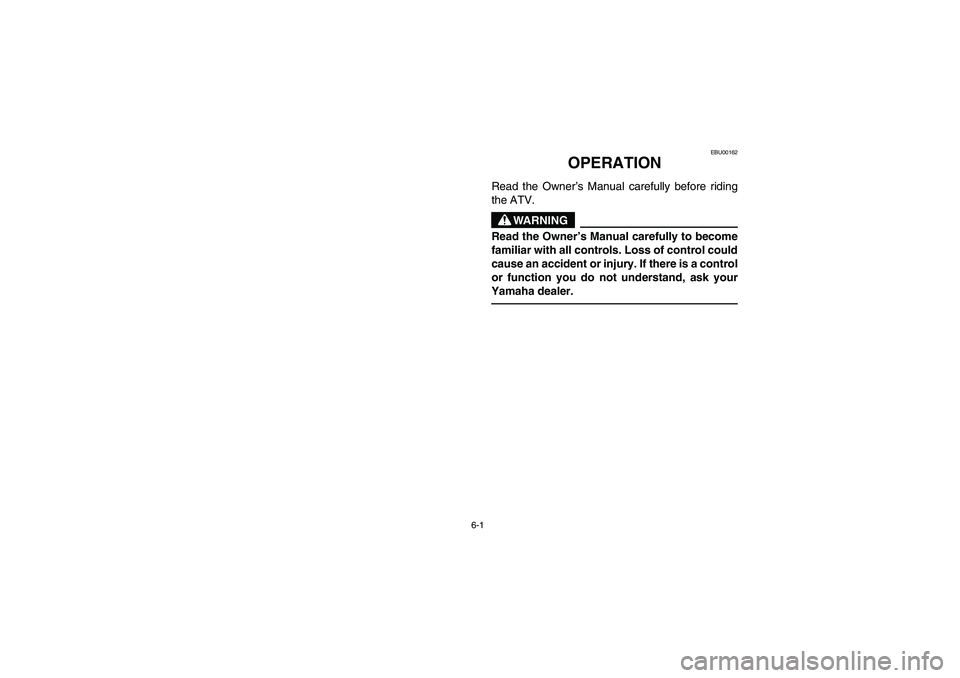

6-1
EBU00162
1-OPERATION
Read the Owner’s Manual carefully before riding
the ATV.
WARNING
Read the Owner’s Manual carefully to become
familiar with all controls. Loss of control could
cause an accident or injury. If there is a control
or function you do not understand, ask your
Yamaha dealer.
U1C160.book Page 1 Wednesday, May 12, 2004 4:55 PM

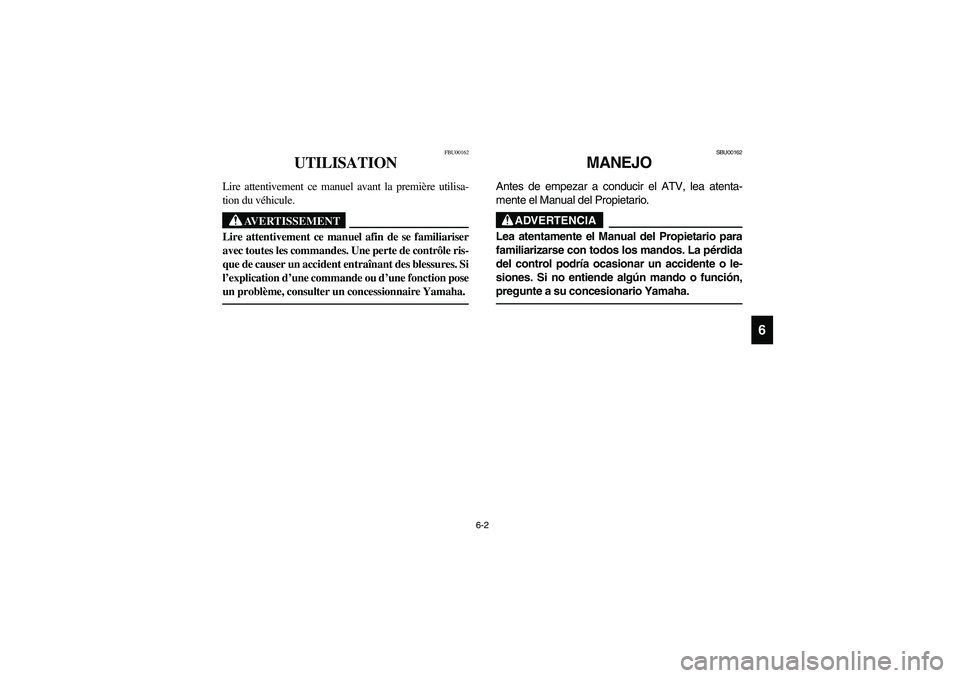

6-2
6
FBU00162
UTILISATION
Lire attentivement ce manuel avant la première utilisa-
tion du véhicule.
AVERTISSEMENT
_ Lire attentivement ce manuel afin de se familiariser
avec toutes les commandes. Une perte de contrôle ris-
que de causer un accident entraînant des blessures. Si
l’explication d’une commande ou d’une fonction pose
un problème, consulter un concessionnaire Yamaha. _
SBU00162
MANEJO
Antes de empezar a conducir el ATV, lea atenta-
mente el Manual del Propietario.
ADVERTENCIA
Lea atentamente el Manual del Propietario para
familiarizarse con todos los mandos. La pérdida
del control podría ocasionar un accidente o le-
siones. Si no entiende algún mando o función,
pregunte a su concesionario Yamaha.
U1C160.book Page 2 Wednesday, May 12, 2004 4:55 PM

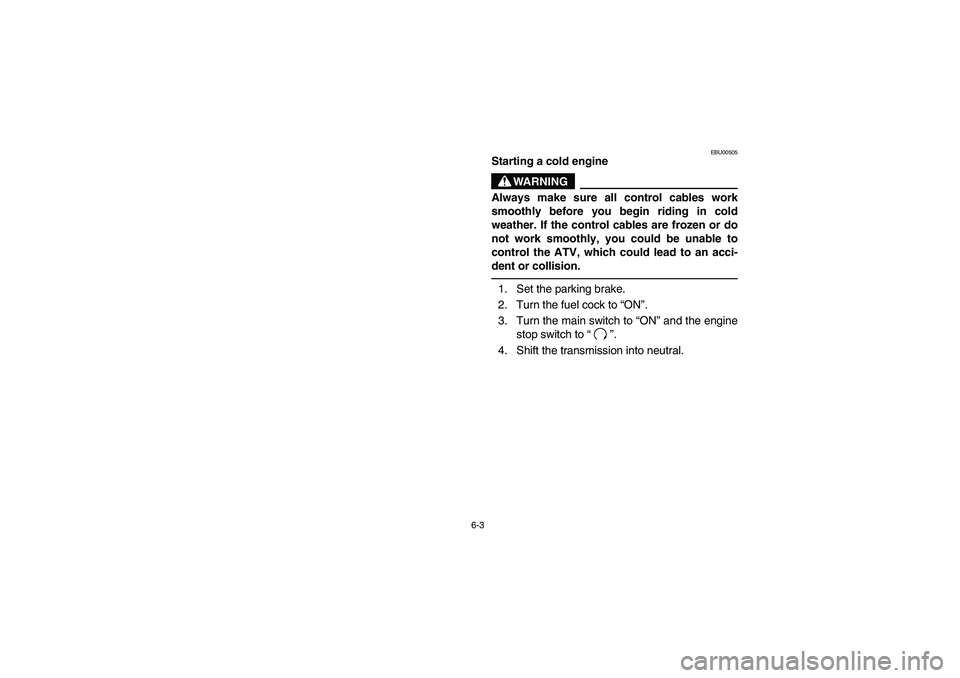

6-3
EBU00505
Starting a cold engine
WARNING
Always make sure all control cables work
smoothly before you begin riding in cold
weather. If the control cables are frozen or do
not work smoothly, you could be unable to
control the ATV, which could lead to an acci-
dent or collision.1. Set the parking brake.
2. Turn the fuel cock to “ON”.
3. Turn the main switch to “ON” and the engine
stop switch to “”.
4. Shift the transmission into neutral.
U1C160.book Page 3 Wednesday, May 12, 2004 4:55 PM

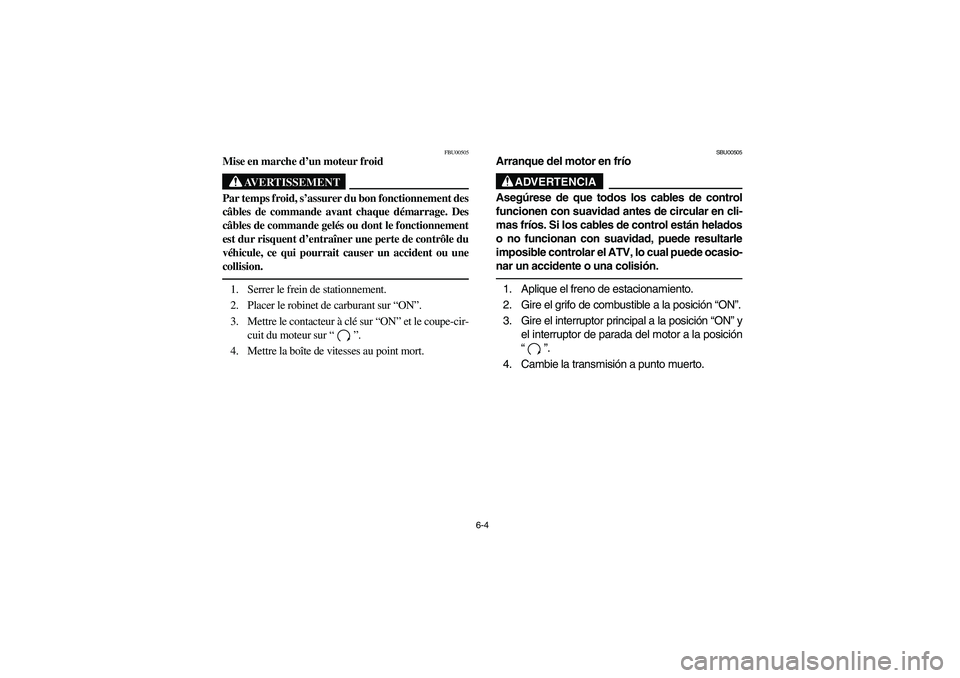

6-4
FBU00505
Mise en marche d’un moteur froid
AVERTISSEMENT
_ Par temps froid, s’assurer du bon fonctionnement des
câbles de commande avant chaque démarrage. Des
câbles de commande gelés ou dont le fonctionnement
est dur risquent d’entraîner une perte de contrôle du
véhicule, ce qui pourrait causer un accident ou une
collision. _1. Serrer le frein de stationnement.
2. Placer le robinet de carburant sur “ON”.
3. Mettre le contacteur à clé sur “ON” et le coupe-cir-
cuit du moteur sur “”.
4. Mettre la boîte de vitesses au point mort.
SBU00505
Arranque del motor en frío
ADVERTENCIA
Asegúrese de que todos los cables de control
funcionen con suavidad antes de circular en cli-
mas fríos. Si los cables de control están helados
o no funcionan con suavidad, puede resultarle
imposible controlar el ATV, lo cual puede ocasio-
nar un accidente o una colisión.1. Aplique el freno de estacionamiento.
2. Gire el grifo de combustible a la posición “ON”.
3. Gire el interruptor principal a la posición “ON” y
el interruptor de parada del motor a la posición
“”.
4. Cambie la transmisión a punto muerto.
U1C160.book Page 4 Wednesday, May 12, 2004 4:55 PM

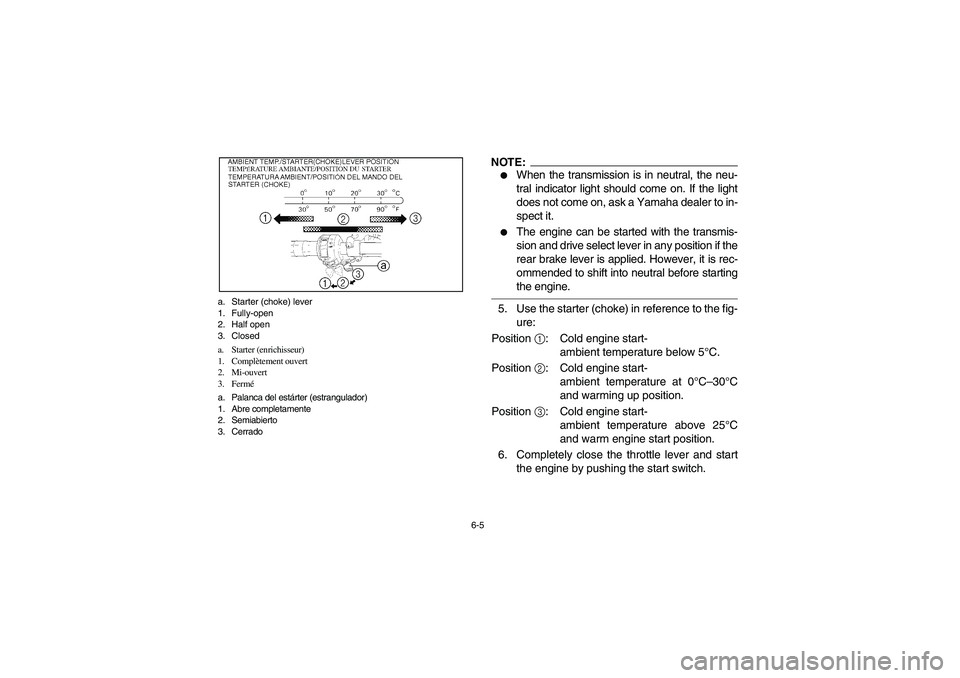

6-5 a. Starter (choke) lever
1. Fully-open
2. Half open
3. Closed
a. Starter (enrichisseur)
1. Complètement ouvert
2. Mi-ouvert
3. Fermé
a. Palanca del estárter (estrangulador)
1. Abre completamente
2. Semiabierto
3. Cerrado
NOTE:

When the transmission is in neutral, the neu-
tral indicator light should come on. If the light
does not come on, ask a Yamaha dealer to in-
spect it.


The engine can be started with the transmis-
sion and drive select lever in any position if the
rear brake lever is applied. However, it is rec-
ommended to shift into neutral before starting
the engine.
5. Use the starter (choke) in reference to the fig-
ure:
Position
1: Cold engine start-
ambient temperature below 5°C.
Position
2: Cold engine start-
ambient temperature at 0°C–30°C
and warming up position.
Position
3: Cold engine start-
ambient temperature above 25°C
and warm engine start position.
6. Completely close the throttle lever and start
the engine by pushing the start switch.
U1C160.book Page 5 Wednesday, May 12, 2004 4:55 PM

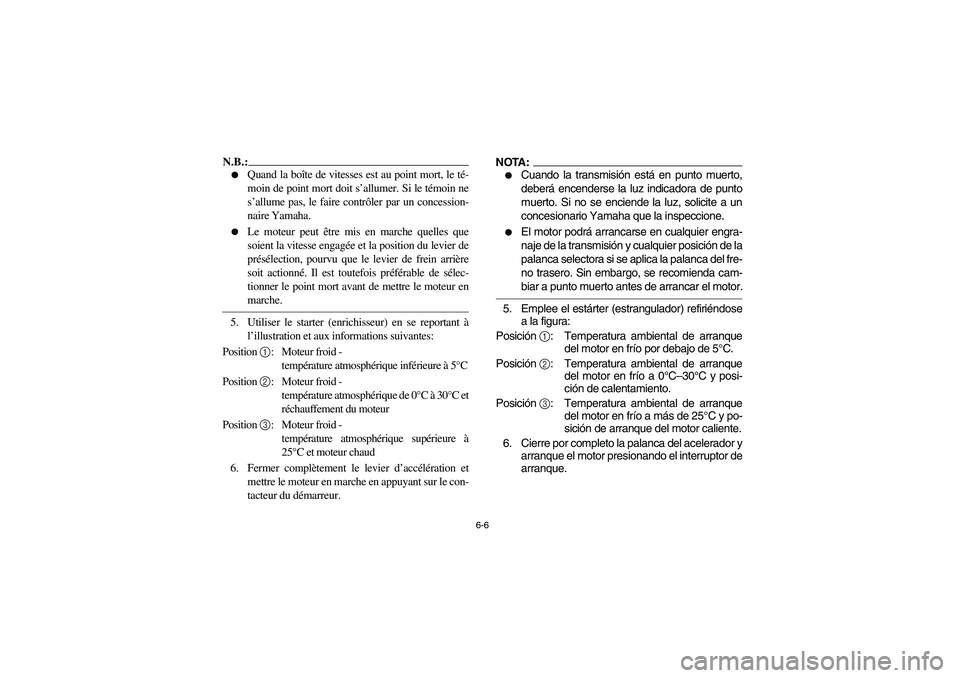

6-6
N.B.:_

Quand la boîte de vitesses est au point mort, le té-
moin de point mort doit s’allumer. Si le témoin ne
s’allume pas, le faire contrôler par un concession-
naire Yamaha.


Le moteur peut être mis en marche quelles que
soient la vitesse engagée et la position du levier de
présélection, pourvu que le levier de frein arrière
soit actionné. Il est toutefois préférable de sélec-
tionner le point mort avant de mettre le moteur en
marche.
_5. Utiliser le starter (enrichisseur) en se reportant à
l’illustration et aux informations suivantes:
Position 1
: Moteur froid -
température atmosphérique inférieure à 5°C
Position 2
: Moteur froid -
température atmosphérique de 0°C à 30°C et
réchauffement du moteur
Position 3
: Moteur froid -
température atmosphérique supérieure à
25°C et moteur chaud
6. Fermer complètement le levier d’accélération et
mettre le moteur en marche en appuyant sur le con-
tacteur du démarreur.
NOTA:

Cuando la transmisión está en punto muerto,
deberá encenderse la luz indicadora de punto
muerto. Si no se enciende la luz, solicite a un
concesionario Yamaha que la inspeccione.


El motor podrá arrancarse en cualquier engra-
naje de la transmisión y cualquier posición de la
palanca selectora si se aplica la palanca del fre-
no trasero. Sin embargo, se recomienda cam-
biar a punto muerto antes de arrancar el motor.
5. Emplee el estárter (estrangulador) refiriéndose
a la figura:
Posición
1: Temperatura ambiental de arranque
del motor en frío por debajo de 5°C.
Posición
2: Temperatura ambiental de arranque
del motor en frío a 0°C–30°C y posi-
ción de calentamiento.
Posición
3: Temperatura ambiental de arranque
del motor en frío a más de 25°C y po-
sición de arranque del motor caliente.
6. Cierre por completo la palanca del acelerador y
arranque el motor presionando el interruptor de
arranque.
U1C160.book Page 6 Wednesday, May 12, 2004 4:55 PM

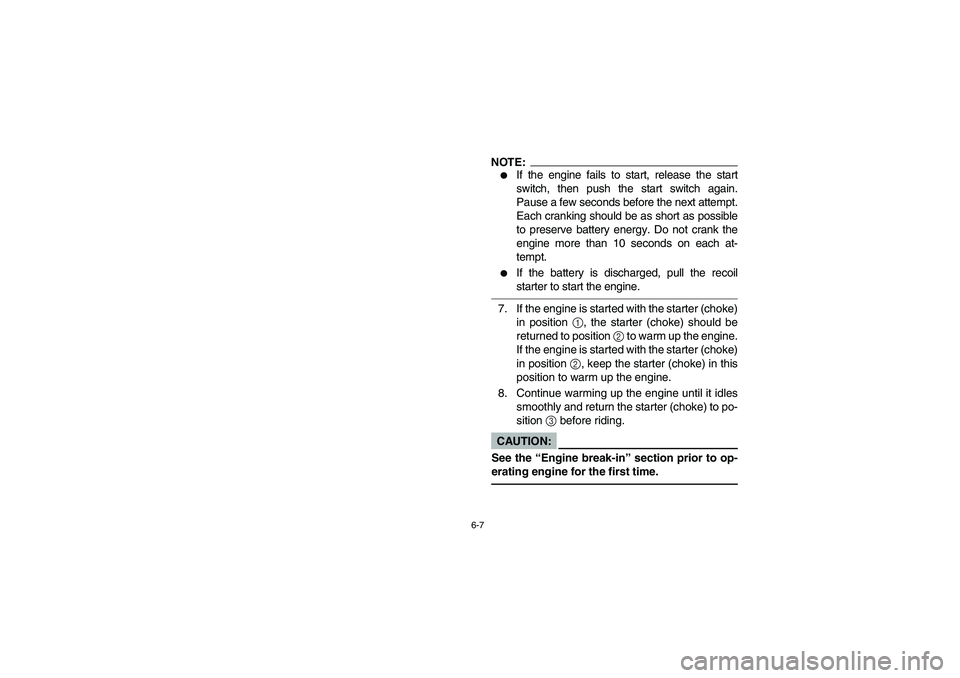

6-7
NOTE:

If the engine fails to start, release the start
switch, then push the start switch again.
Pause a few seconds before the next attempt.
Each cranking should be as short as possible
to preserve battery energy. Do not crank the
engine more than 10 seconds on each at-
tempt.


If the battery is discharged, pull the recoil
starter to start the engine.
7. If the engine is started with the starter (choke)
in position
1, the starter (choke) should be
returned to position
2 to warm up the engine.
If the engine is started with the starter (choke)
in position
2, keep the starter (choke) in this
position to warm up the engine.
8. Continue warming up the engine until it idles
smoothly and return the starter (choke) to po-
sition
3 before riding.CAUTION:
See the “Engine break-in” section prior to op-
erating engine for the first time.
