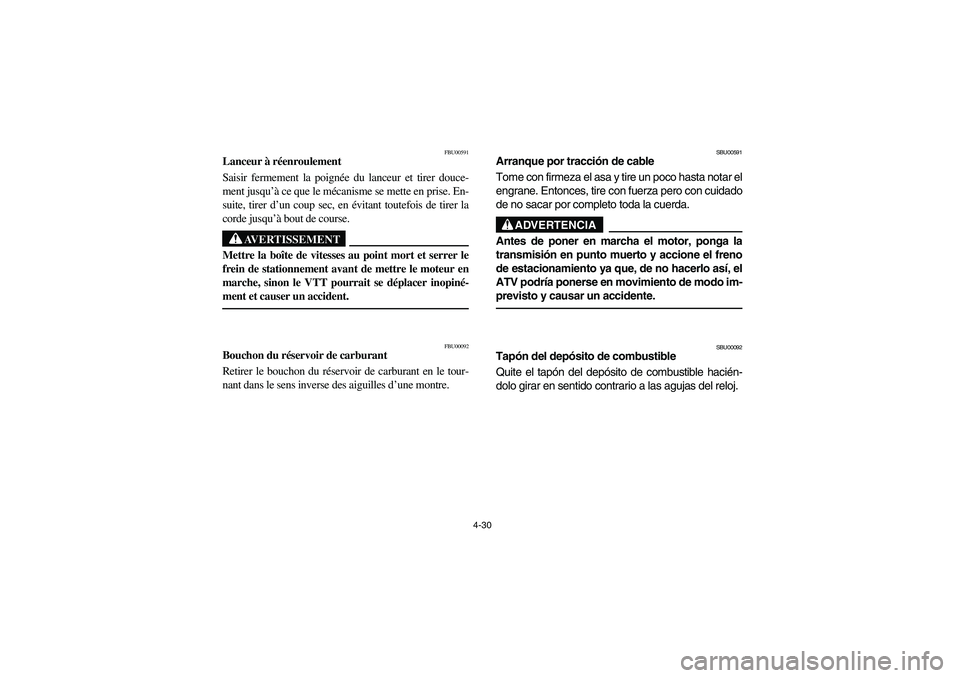

Lanceur à réenroulement
Saisir fermement la poignée du lanceur et tirer douce-
ment jusqu’à ce que le mécanisme se mette en prise. En-
suite, tirer d’un coup sec, en évitant toutefois de tirer la
corde jusqu’à bout de course.
AVERTISSEMENT
_ Mettre la boîte de vitesses au point mort et serrer le
frein de stationnement avant de mettre le moteur en
marche, sinon le VTT pourrait se déplacer inopiné-
ment et causer un accident. _
FBU00092
Bouchon du réservoir de carburant
Retirer le bouchon du réservoir de carburant en le tour-
nant dans le sens inverse des aiguilles d’une montre.
SBU00591
Arranque por tracción de cable
Tome con firmeza el asa y tire un poco hasta notar el
engrane. Entonces, tire con fuerza pero con cuidado
de no sacar por completo toda la cuerda.
ADVERTENCIA
Antes de poner en marcha el motor, ponga la
transmisión en punto muerto y accione el freno
de estacionamiento ya que, de no hacerlo así, el
ATV podría ponerse en movimiento de modo im-
previsto y causar un accidente.
SBU00092
Tapón del depósito de combustible
Quite el tapón del depósito de combustible hacién-
dolo girar en sentido contrario a las agujas del reloj.
U1C160.book Page 30 Wednesday, May 12, 2004 4:55 PM

4-31
EBU00093
Fuel cock
The fuel cock supplies fuel from the fuel tank to the
carburetor.
The fuel cock has three positions.
OFF: With the lever in this position fuel will not
flow. Always turn the lever to this position
when the engine is not running.
ON: With the lever in this position, fuel flows to
the carburetor. Normal riding is done with
the lever in this position.
RES: This indicates reserve. If you run out of fuel
while riding, turn the lever to this position.
THEN FILL THE FUEL TANK AT THE
FIRST OPPORTUNITY. After refuelling, re-
turn the fuel cock lever to the “ON” position.
U1C160.book Page 31 Wednesday, May 12, 2004 4:55 PM

4-32

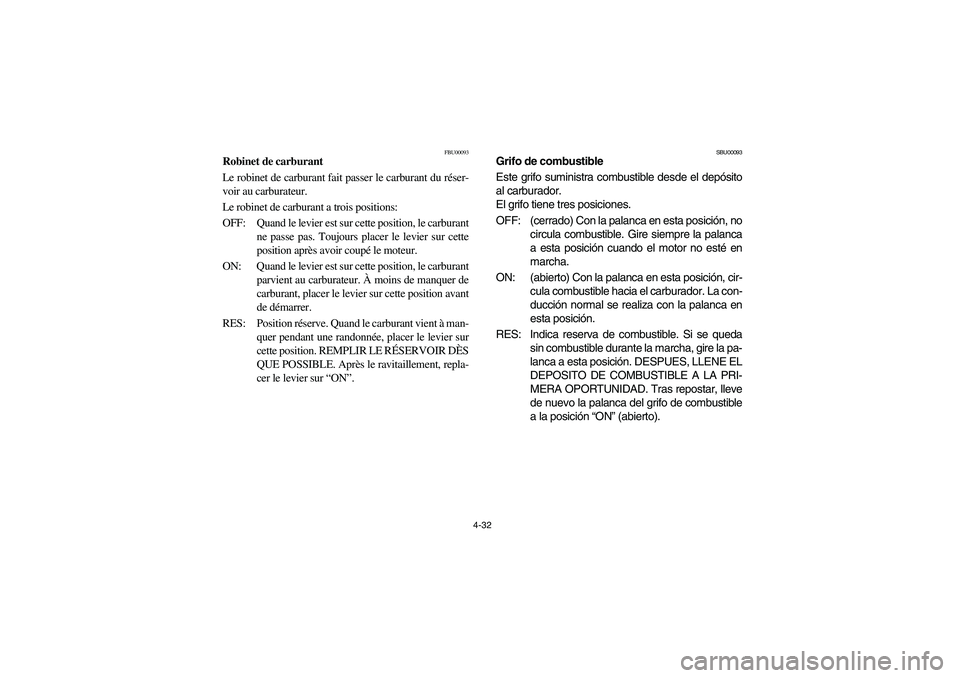

FBU00093
Robinet de carburant
Le robinet de carburant fait passer le carburant du réser-
voir au carburateur.
Le robinet de carburant a trois positions:
OFF: Quand le levier est sur cette position, le carburant
ne passe pas. Toujours placer le levier sur cette
position après avoir coupé le moteur.
ON: Quand le levier est sur cette position, le carburant
parvient au carburateur. À moins de manquer de
carburant, placer le levier sur cette position avant
de démarrer.
RES: Position réserve. Quand le carburant vient à man-
quer pendant une randonnée, placer le levier sur
cette position. REMPLIR LE RÉSERVOIR DÈS
QUE POSSIBLE. Après le ravitaillement, repla-
cer le levier sur “ON”.
SBU00093
Grifo de combustible
Este grifo suministra combustible desde el depósito
al carburador.
El grifo tiene tres posiciones.
OFF: (cerrado) Con la palanca en esta posición, no
circula combustible. Gire siempre la palanca
a esta posición cuando el motor no esté en
marcha.
ON: (abierto) Con la palanca en esta posición, cir-
cula combustible hacia el carburador. La con-
ducción normal se realiza con la palanca en
esta posición.
RES: Indica reserva de combustible. Si se queda
sin combustible durante la marcha, gire la pa-
lanca a esta posición. DESPUES, LLENE EL
DEPOSITO DE COMBUSTIBLE A LA PRI-
MERA OPORTUNIDAD. Tras repostar, lleve
de nuevo la palanca del grifo de combustible
a la posición “ON” (abierto).
U1C160.book Page 32 Wednesday, May 12, 2004 4:55 PM

4-33

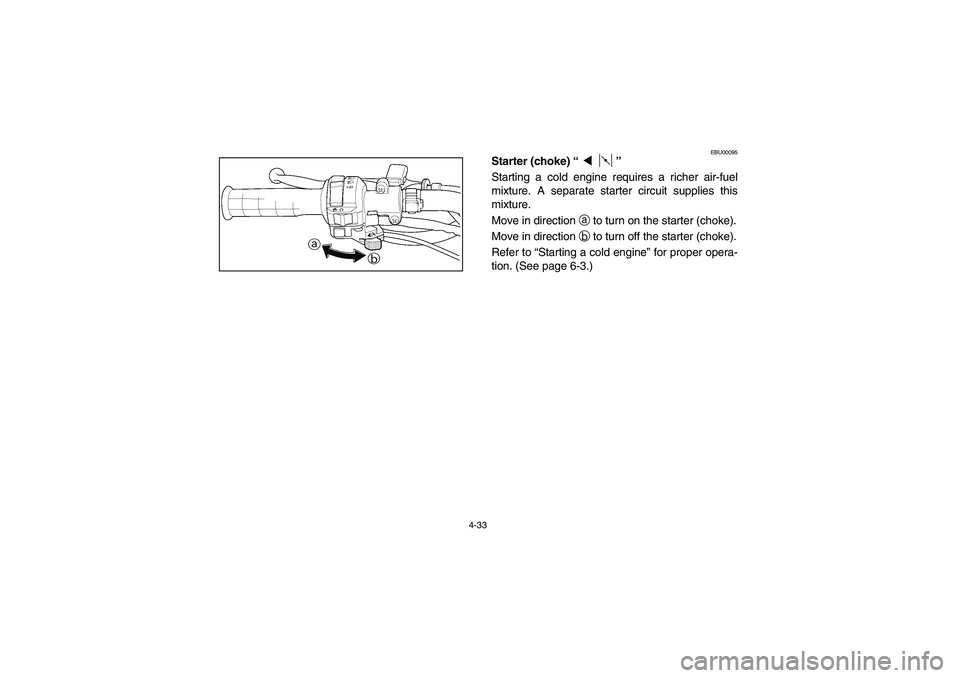

EBU00095
Starter (choke) “”
Starting a cold engine requires a richer air-fuel
mixture. A separate starter circuit supplies this
mixture.
Move in direction
a to turn on the starter (choke).
Move in direction
b to turn off the starter (choke).
Refer to “Starting a cold engine” for proper opera-
tion. (See page 6-3.)
U1C160.book Page 33 Wednesday, May 12, 2004 4:55 PM

4-34

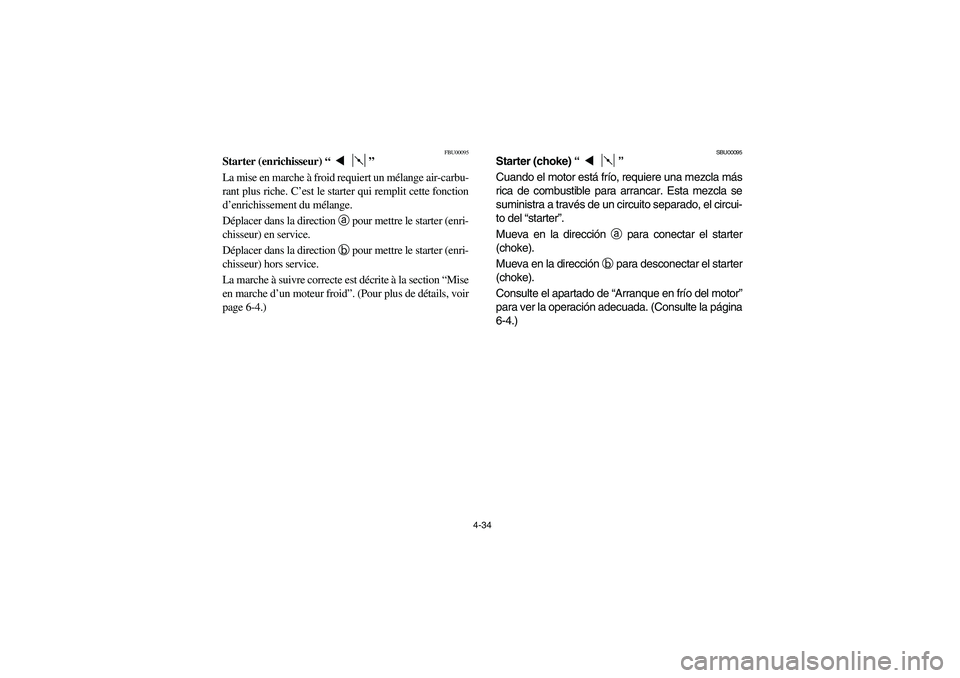

FBU00095
Starter (enrichisseur) “”
La mise en marche à froid requiert un mélange air-carbu-
rant plus riche. C’est le starter qui remplit cette fonction
d’enrichissement du mélange.
Déplacer dans la direction a
pour mettre le starter (enri-
chisseur) en service.
Déplacer dans la direction b
pour mettre le starter (enri-
chisseur) hors service.
La marche à suivre correcte est décrite à la section “Mise
en marche d’un moteur froid”. (Pour plus de détails, voir
page 6-4.)
SBU00095
Starter (choke) “”
Cuando el motor está frío, requiere una mezcla más
rica de combustible para arrancar. Esta mezcla se
suministra a través de un circuito separado, el circui-
to del “starter”.
Mueva en la dirección
a para conectar el starter
(choke).
Mueva en la dirección
b para desconectar el starter
(choke).
Consulte el apartado de “Arranque en frío del motor”
para ver la operación adecuada. (Consulte la página
6-4.)
U1C160.book Page 34 Wednesday, May 12, 2004 4:55 PM

4-35 1. Seat lock lever
1. Levier de verrouillage de la selle
1. Palanca de bloqueo del asiento
1. Projection (× 2) 2. Seat holder (× 2)
1. Patte de fixation (× 2) 2. Support de selle (× 2)
1. Protuberancia (× 2) 2. Soporte del asiento (× 2)

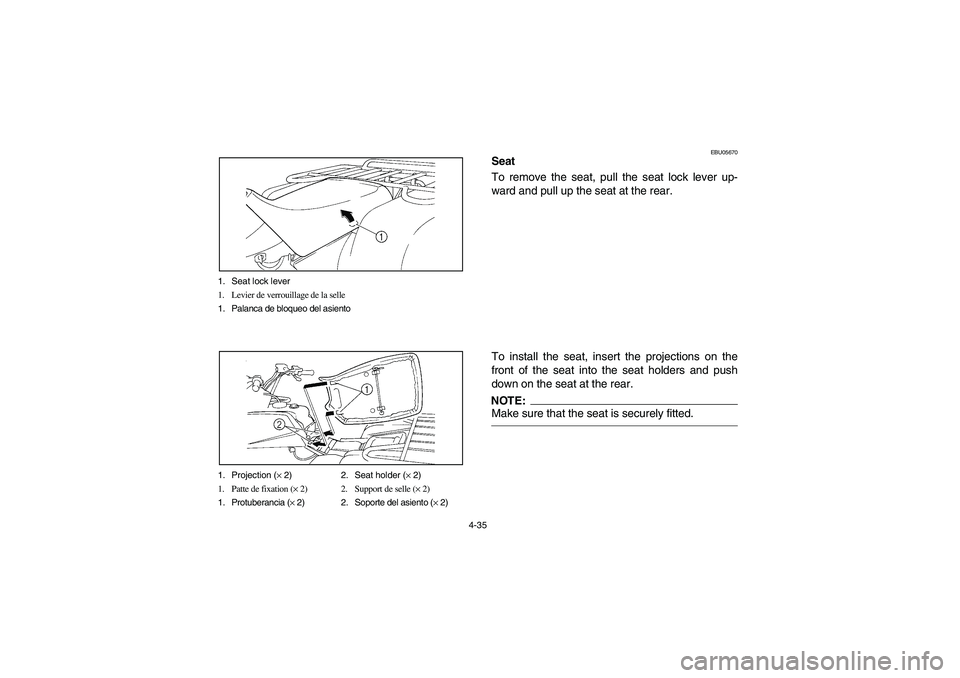

EBU05670
Seat
To remove the seat, pull the seat lock lever up-
ward and pull up the seat at the rear.
To install the seat, insert the projections on the
front of the seat into the seat holders and push
down on the seat at the rear.NOTE:_ Make sure that the seat is securely fitted. _
U1C160.book Page 35 Wednesday, May 12, 2004 4:55 PM

4-36

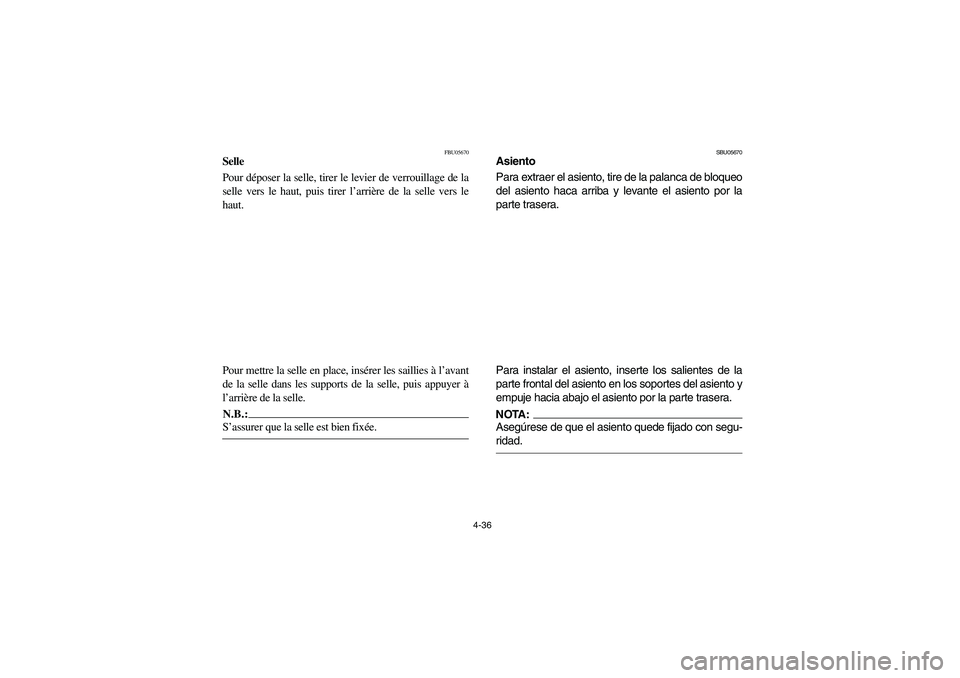

FBU05670
Selle
Pour déposer la selle, tirer le levier de verrouillage de la
selle vers le haut, puis tirer l’arrière de la selle vers le
haut.
Pour mettre la selle en place, insérer les saillies à l’avant
de la selle dans les supports de la selle, puis appuyer à
l’arrière de la selle.N.B.:_ S’assurer que la selle est bien fixée. _
SBU05670
Asiento
Para extraer el asiento, tire de la palanca de bloqueo
del asiento haca arriba y levante el asiento por la
parte trasera.
Para instalar el asiento, inserte los salientes de la
parte frontal del asiento en los soportes del asiento y
empuje hacia abajo el asiento por la parte trasera.NOTA:_ Asegúrese de que el asiento quede fijado con segu-
ridad. _
U1C160.book Page 36 Wednesday, May 12, 2004 4:55 PM

4-37

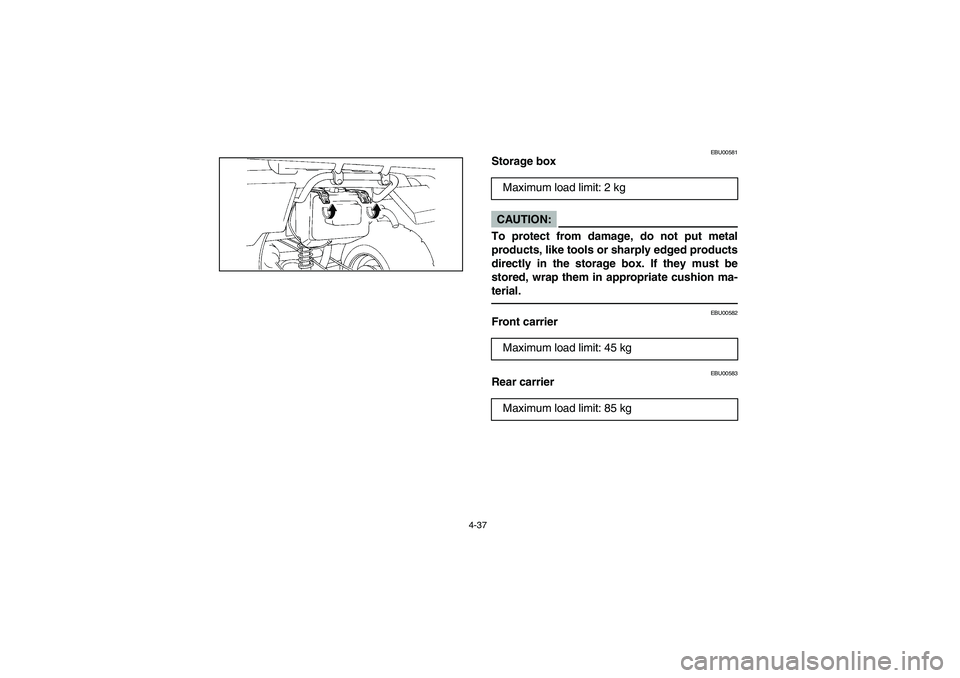

EBU00581
Storage boxCAUTION:
To protect from damage, do not put metal
products, like tools or sharply edged products
directly in the storage box. If they must be
stored, wrap them in appropriate cushion ma-
terial.
EBU00582
Front carrier
EBU00583
Rear carrierMaximum load limit: 2 kg
Maximum load limit: 45 kg
Maximum load limit: 85 kg
U1C160.book Page 37 Wednesday, May 12, 2004 4:55 PM

4-38

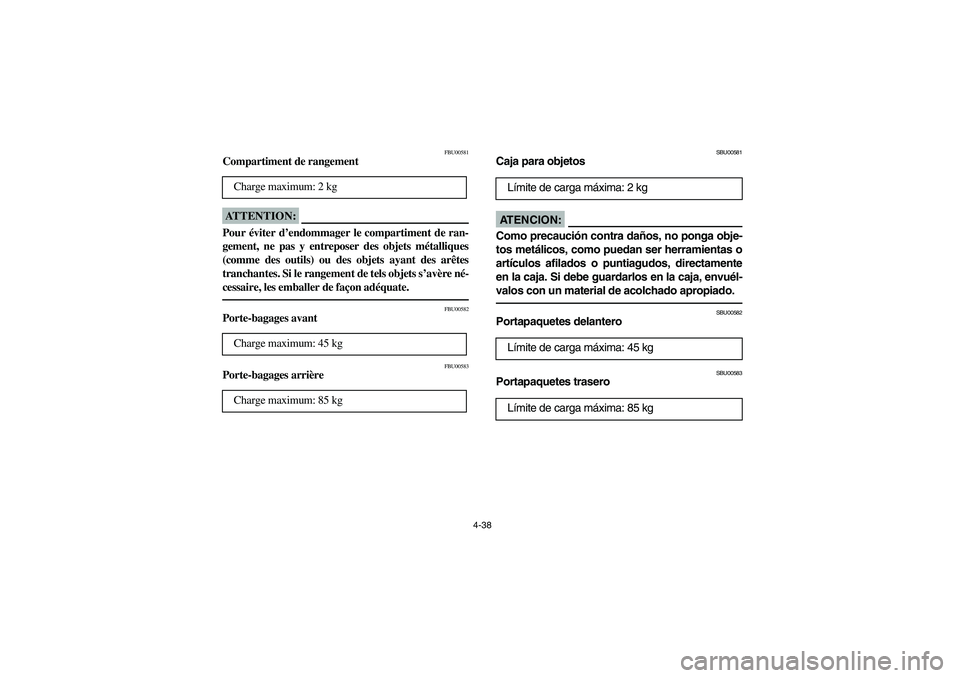

FBU00581
Compartiment de rangementATTENTION:_ Pour éviter d’endommager le compartiment de ran-
gement, ne pas y entreposer des objets métalliques
(comme des outils) ou des objets ayant des arêtes
tranchantes. Si le rangement de tels objets s’avère né-
cessaire, les emballer de façon adéquate. _
FBU00582
Porte-bagages avant
FBU00583
Porte-bagages arrière Charge maximum: 2 kg
Charge maximum: 45 kg
Charge maximum: 85 kg
SBU00581
Caja para objetosAT E N C I O N :Como precaución contra daños, no ponga obje-
tos metálicos, como puedan ser herramientas o
artículos afilados o puntiagudos, directamente
en la caja. Si debe guardarlos en la caja, envuél-
valos con un material de acolchado apropiado.
SBU00582
Portapaquetes delantero
SBU00583
Portapaquetes traseroLímite de carga máxima: 2 kg
Límite de carga máxima: 45 kg
Límite de carga máxima: 85 kg
U1C160.book Page 38 Wednesday, May 12, 2004 4:55 PM

4-39 1. Spring preload adjusting ring 2. Position indicator
1. Anneau de réglage de la précontrainte de ressort
2. Indicateur de position
1. Regulador de ajuste de precarga del muelle
2. Indicador de posición
1. Special wrench
1. Clé spéciale
1. Llave especial

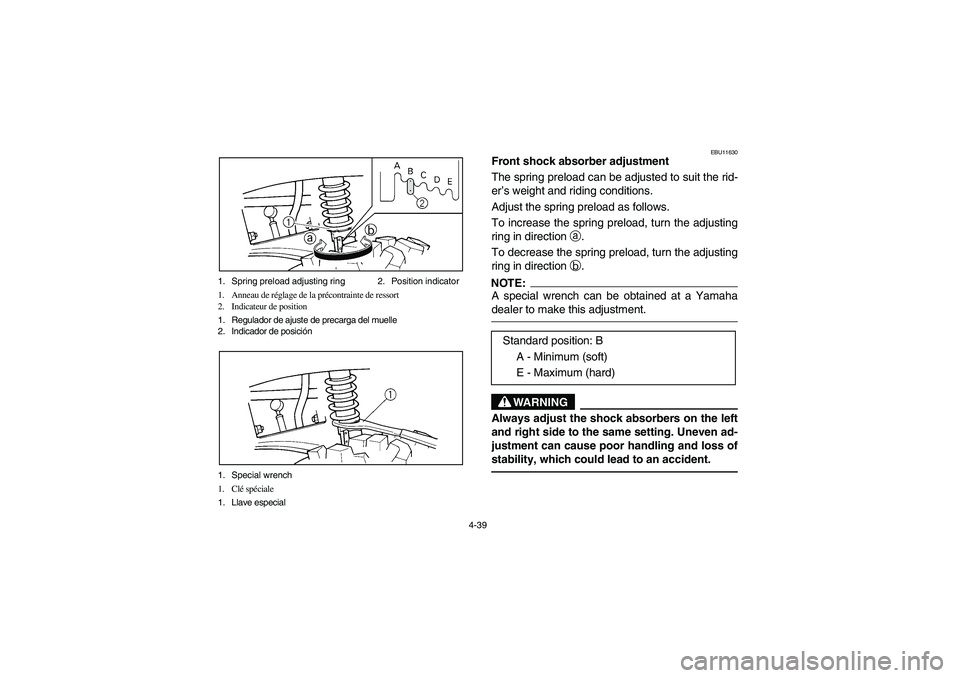

EBU11630
Front shock absorber adjustment
The spring preload can be adjusted to suit the rid-
er’s weight and riding conditions.
Adjust the spring preload as follows.
To increase the spring preload, turn the adjusting
ring in direction
a.
To decrease the spring preload, turn the adjusting
ring in direction
b.NOTE:_ A special wrench can be obtained at a Yamaha
dealer to make this adjustment. _
WARNING
_ Always adjust the shock absorbers on the left
and right side to the same setting. Uneven ad-
justment can cause poor handling and loss of
stability, which could lead to an accident. _
Standard position: B
A - Minimum (soft)
E - Maximum (hard)
