YAMAHA BLASTER 200 2007 Manuale de Empleo (in Spanish)

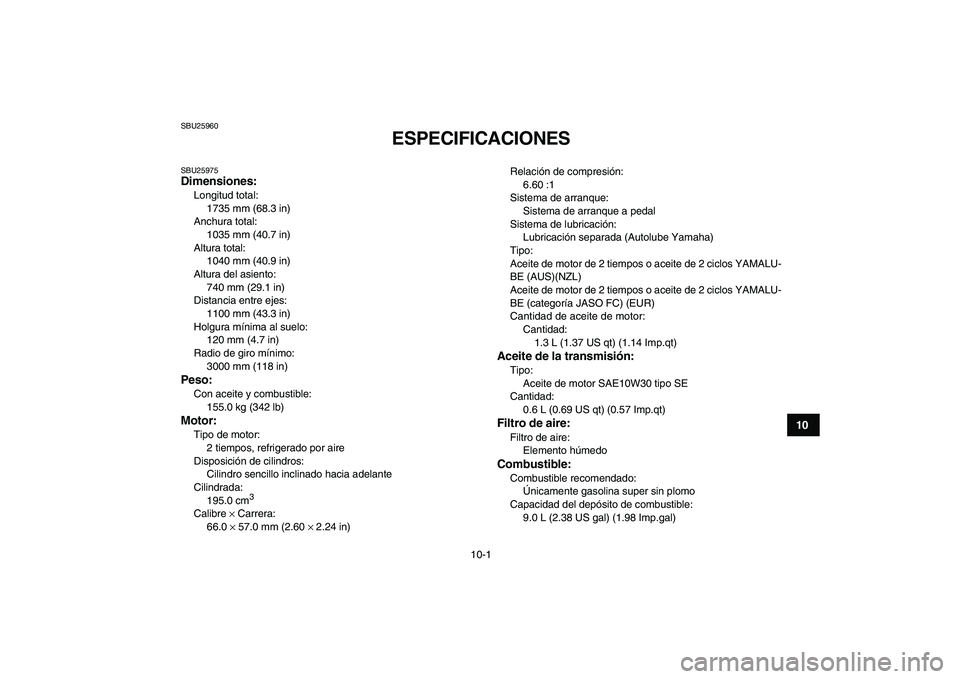

10-1
1
2
3
4
5
6
7
8
910
11

SBU25960
ESPECIFICACIONES
SBU25975
Dimensiones:
Longitud total:
1735 mm (68.3 in)
Anchura total:
1035 mm (40.7 in)
Altura total:
1040 mm (40.9 in)
Altura del asiento:
740 mm (29.1 in)
Distancia entre ejes:
1100 mm (43.3 in)
Holgura mínima al suelo:
120 mm (4.7 in)
Radio de giro mínimo:
3000 mm (118 in)
Peso:
Con aceite y combustible:
155.0 kg (342 lb)
Motor:
Tipo de motor:
2 tiempos, refrigerado por aire
Disposición de cilindros:
Cilindro sencillo inclinado hacia adelante
Cilindrada:
195.0 cm
3

Calibre
×
Carrera:
66.0
×
57.0 mm (2.60
×
2.24 in)Relación de compresión:
6.60 :1
Sistema de arranque:
Sistema de arranque a pedal
Sistema de lubricación:
Lubricación separada (Autolube Yamaha)
Tipo:
Aceite de motor de 2 tiempos o aceite de 2 ciclos YAMALU-
BE (AUS)(NZL)
Aceite de motor de 2 tiempos o aceite de 2 ciclos YAMALU-
BE (categoría JASO FC) (EUR)
Cantidad de aceite de motor:
Cantidad:
1.3 L (1.37 US qt) (1.14 Imp.qt)

Aceite de la transmisión:
Tipo:
Aceite de motor SAE10W30 tipo SE
Cantidad:
0.6 L (0.69 US qt) (0.57 Imp.qt)
Filtro de aire:
Filtro de aire:
Elemento húmedo
Combustible:
Combustible recomendado:
Únicamente gasolina super sin plomo
Capacidad del depósito de combustible:
9.0 L (2.38 US gal) (1.98 Imp.gal)

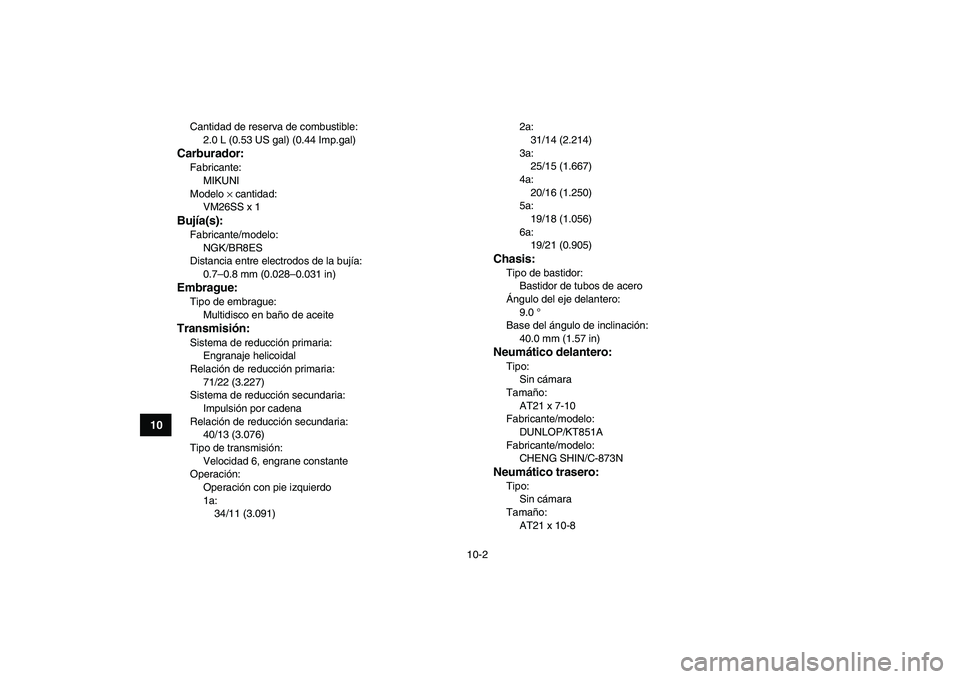

10-2
1
2
3
4
5
6
7
8
910
11

Cantidad de reserva de combustible:
2.0 L (0.53 US gal) (0.44 Imp.gal)
Carburador:
Fabricante:
MIKUNI
Modelo
×
cantidad:
VM26SS x 1
Bujía(s):
Fabricante/modelo:
NGK/BR8ES
Distancia entre electrodos de la bujía:
0.7–0.8 mm (0.028–0.031 in)
Embrague:
Tipo de embrague:
Multidisco en baño de aceite
Transmisión:
Sistema de reducción primaria:
Engranaje helicoidal
Relación de reducción primaria:
71/22 (3.227)
Sistema de reducción secundaria:
Impulsión por cadena
Relación de reducción secundaria:
40/13 (3.076)
Tipo de transmisión:
Velocidad 6, engrane constante
Operación:
Operación con pie izquierdo
1a:
34/11 (3.091)2a:
31/14 (2.214)
3a:
25/15 (1.667)
4a:
20/16 (1.250)
5a:
19/18 (1.056)
6a:
19/21 (0.905)
Chasis:
Tipo de bastidor:
Bastidor de tubos de acero
Ángulo del eje delantero:
9.0 °
Base del ángulo de inclinación:
40.0 mm (1.57 in)
Neumático delantero:
Tipo:
Sin cámara
Tamaño:
AT21 x 7-10
Fabricante/modelo:
DUNLOP/KT851A
Fabricante/modelo:
CHENG SHIN/C-873N
Neumático trasero:
Tipo:
Sin cámara
Tamaño:
AT21 x 10-8

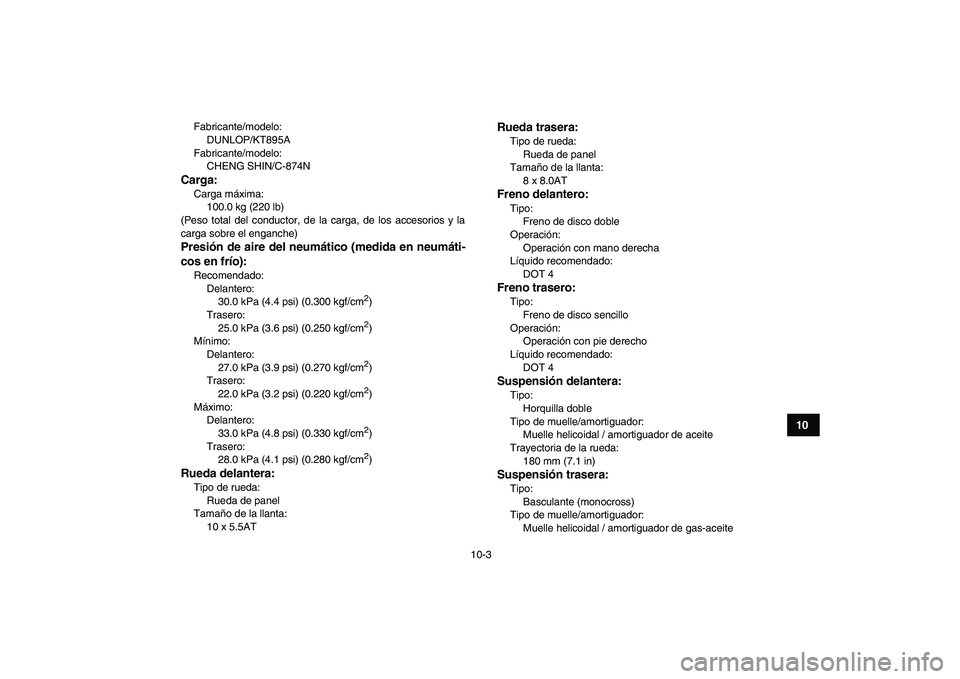

10-3
1
2
3
4
5
6
7
8
910
11

Fabricante/modelo:
DUNLOP/KT895A
Fabricante/modelo:
CHENG SHIN/C-874N
Carga:
Carga máxima:
100.0 kg (220 lb)
(Peso total del conductor, de la carga, de los accesorios y la
carga sobre el enganche)
Presión de aire del neumático (medida en neumáti-
cos en frío):
Recomendado:
Delantero:
30.0 kPa (4.4 psi) (0.300 kgf/cm
2

)
Trasero:
25.0 kPa (3.6 psi) (0.250 kgf/cm
2

)
Mínimo:
Delantero:
27.0 kPa (3.9 psi) (0.270 kgf/cm
2

)
Trasero:
22.0 kPa (3.2 psi) (0.220 kgf/cm
2

)
Máximo:
Delantero:
33.0 kPa (4.8 psi) (0.330 kgf/cm
2

)
Trasero:
28.0 kPa (4.1 psi) (0.280 kgf/cm
2

)
Rueda delantera:
Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
10 x 5.5AT
Rueda trasera:
Tipo de rueda:
Rueda de panel
Tamaño de la llanta:
8 x 8.0AT
Freno delantero:
Tipo:
Freno de disco doble
Operación:
Operación con mano derecha
Líquido recomendado:
DOT 4
Freno trasero:
Tipo:
Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido recomendado:
DOT 4
Suspensión delantera:
Tipo:
Horquilla doble
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda:
180 mm (7.1 in)
Suspensión trasera:
Tipo:
Basculante (monocross)
Tipo de muelle/amortiguador:
Muelle helicoidal / amortiguador de gas-aceite

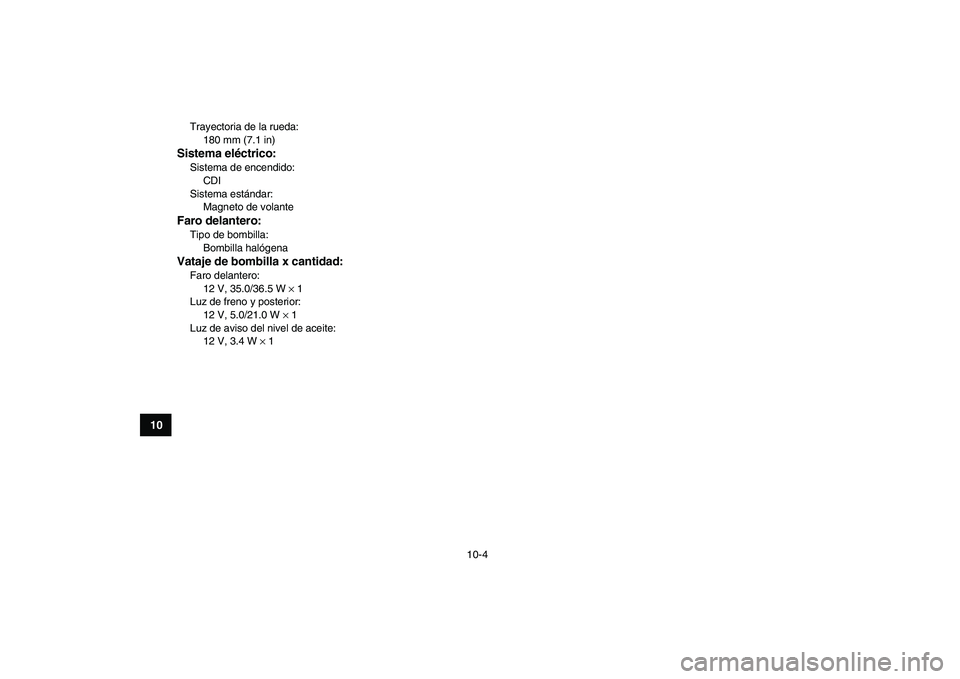

10-4
1
2
3
4
5
6
7
8
910
11

Trayectoria de la rueda:
180 mm (7.1 in)
Sistema eléctrico:
Sistema de encendido:
CDI
Sistema estándar:
Magneto de volante
Faro delantero:
Tipo de bombilla:
Bombilla halógena
Vataje de bombilla x cantidad:
Faro delantero:
12 V, 35.0/36.5 W
×
1
Luz de freno y posterior:
12 V, 5.0/21.0 W
×
1
Luz de aviso del nivel de aceite:
12 V, 3.4 W
×
1

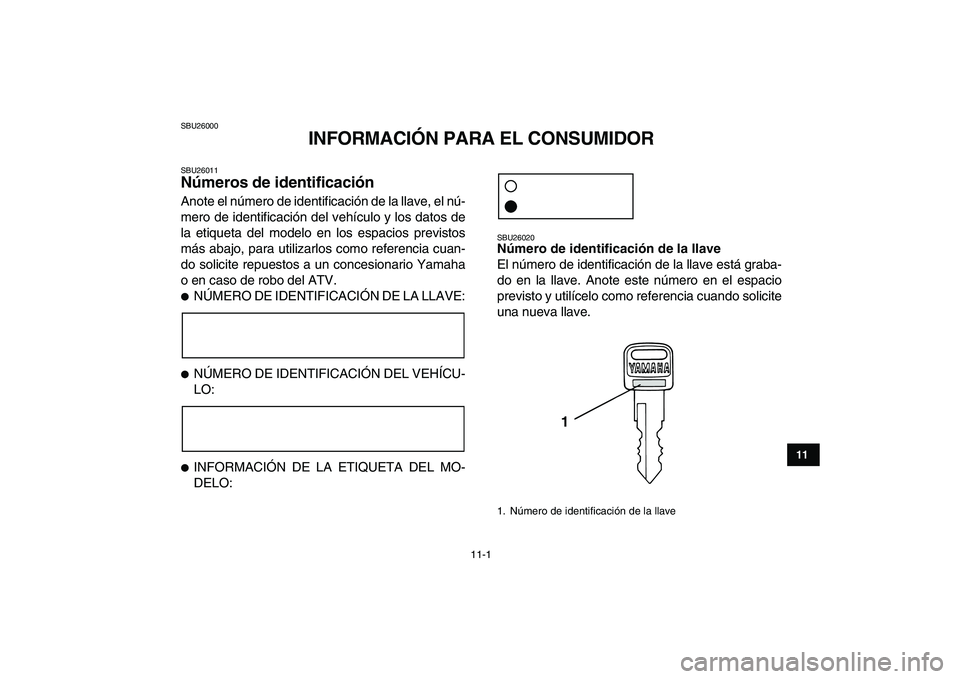

11-1
1
2
3
4
5
6
7
8
9
1011

SBU26000
INFORMACIÓN PARA EL CONSUMIDOR
SBU26011
Números de identificación
Anote el número de identificación de la llave, el nú-
mero de identificación del vehículo y los datos de
la etiqueta del modelo en los espacios previstos
más abajo, para utilizarlos como referencia cuan-
do solicite repuestos a un concesionario Yamaha
o en caso de robo del ATV.

NÚMERO DE IDENTIFICACIÓN DE LA LLAVE:

NÚMERO DE IDENTIFICACIÓN DEL VEHÍCU-
LO:

INFORMACIÓN DE LA ETIQUETA DEL MO-
DELO:
SBU26020
Número de identificación de la llave
El número de identificación de la llave está graba-
do en la llave. Anote este número en el espacio
previsto y utilícelo como referencia cuando solicite
una nueva llave.
1. Número de identificación de la llave1

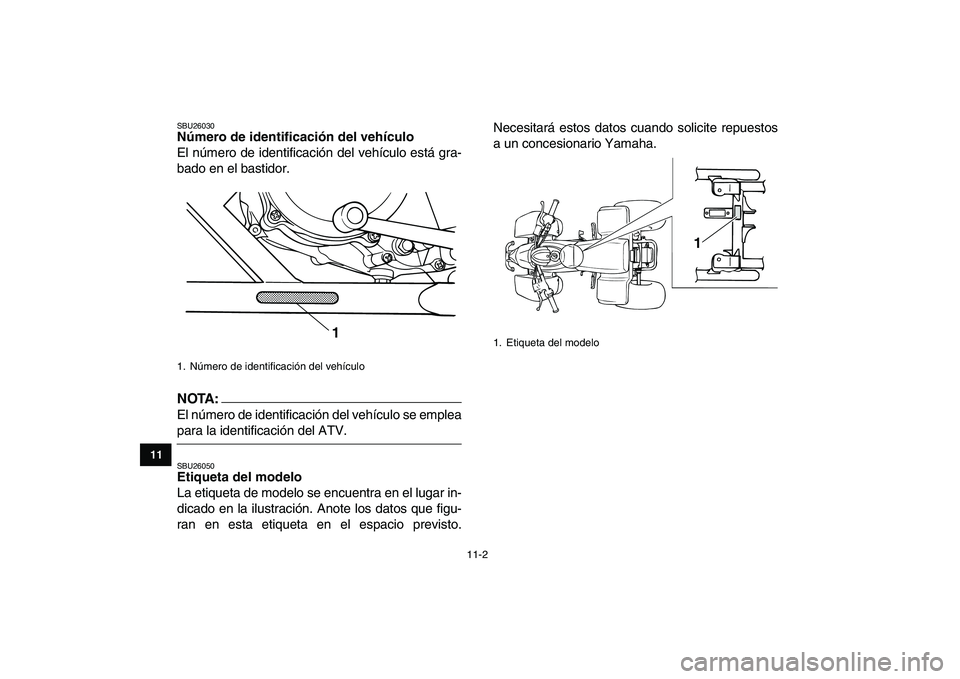

11-2
1
2
3
4
5
6
7
8
9
1011

SBU26030
Número de identificación del vehículo
El número de identificación del vehículo está gra-
bado en el bastidor.
NOTA:

El número de identificación del vehículo se emplea
para la identificación del ATV.
SBU26050
Etiqueta del modelo
La etiqueta de modelo se encuentra en el lugar in-
dicado en la ilustración. Anote los datos que figu-
ran en esta etiqueta en el espacio previsto.Necesitará estos datos cuando solicite repuestos
a un concesionario Yamaha.
1. Número de identificación del vehículo
1

1. Etiqueta del modelo
1

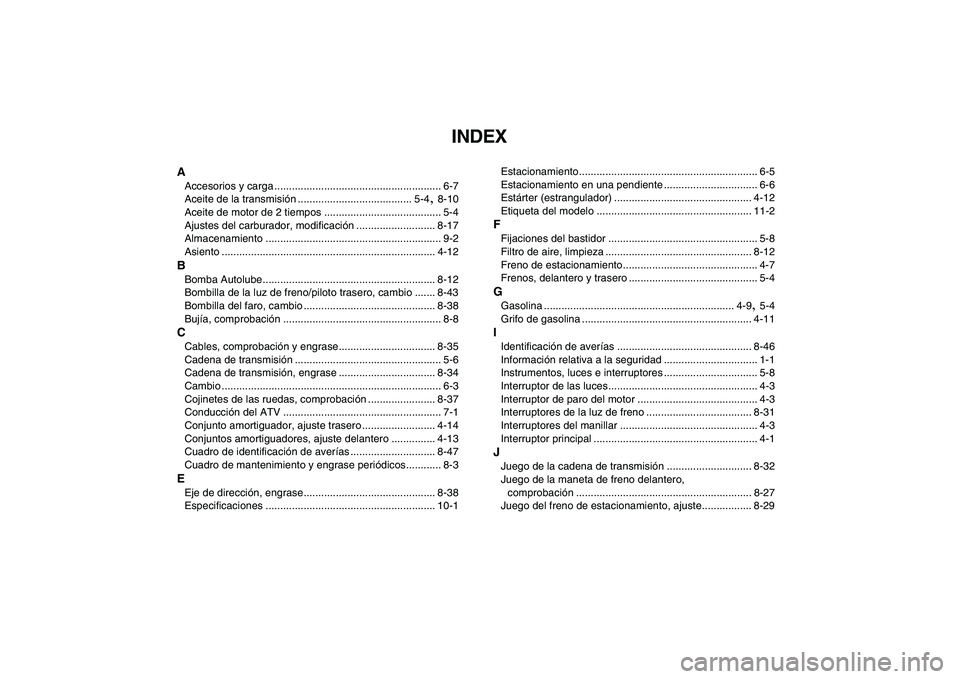

INDEX
A
Accesorios y carga ......................................................... 6-7
Aceite de la transmisión ....................................... 5-4
,
8-10
Aceite de motor de 2 tiempos ........................................ 5-4
Ajustes del carburador, modificación ........................... 8-17
Almacenamiento ............................................................ 9-2
Asiento ......................................................................... 4-12
B
Bomba Autolube........................................................... 8-12
Bombilla de la luz de freno/piloto trasero, cambio ....... 8-43
Bombilla del faro, cambio ............................................. 8-38
Bujía, comprobación ...................................................... 8-8
C
Cables, comprobación y engrase................................. 8-35
Cadena de transmisión .................................................. 5-6
Cadena de transmisión, engrase ................................. 8-34
Cambio ........................................................................... 6-3
Cojinetes de las ruedas, comprobación ....................... 8-37
Conducción del ATV ...................................................... 7-1
Conjunto amortiguador, ajuste trasero ......................... 4-14
Conjuntos amortiguadores, ajuste delantero ............... 4-13
Cuadro de identificación de averías ............................. 8-47
Cuadro de mantenimiento y engrase periódicos............ 8-3
E
Eje de dirección, engrase............................................. 8-38
Especificaciones .......................................................... 10-1Estacionamiento............................................................. 6-5
Estacionamiento en una pendiente ................................ 6-6
Estárter (estrangulador) ............................................... 4-12
Etiqueta del modelo ..................................................... 11-2
F
Fijaciones del bastidor ................................................... 5-8
Filtro de aire, limpieza .................................................. 8-12
Freno de estacionamiento.............................................. 4-7
Frenos, delantero y trasero ............................................ 5-4
G
Gasolina ................................................................. 4-9
,
5-4
Grifo de gasolina .......................................................... 4-11
I
Identificación de averías .............................................. 8-46
Información relativa a la seguridad ................................ 1-1
Instrumentos, luces e interruptores ................................ 5-8
Interruptor de las luces................................................... 4-3
Interruptor de paro del motor ......................................... 4-3
Interruptores de la luz de freno .................................... 8-31
Interruptores del manillar ............................................... 4-3
Interruptor principal ........................................................ 4-1
J
Juego de la cadena de transmisión ............................. 8-32
Juego de la maneta de freno delantero,
comprobación ............................................................ 8-27
Juego del freno de estacionamiento, ajuste................. 8-29

Juego libre de la maneta de embrague, ajuste ............ 8-31
Juego libre del cable del acelerador, ajuste ................. 8-23
L
Limitador de velocidad ................................................... 4-4
Límite de desgaste de los neumáticos ........................... 5-8
Limpieza ......................................................................... 9-1
Líquido de freno, cambio.............................................. 8-27
Líquido de freno, comprobación................................... 8-25
Lista de comprobaciones previas................................... 5-1
Localización de las etiquetas ......................................... 2-1
Localización de las piezas ............................................. 3-1
Luz de aviso del nivel de aceite de motor de dos
tiempos ........................................................................ 4-2
Luz del faro, ajuste ....................................................... 8-43
Luz indicadora ................................................................ 4-2
M
Maneta de aceleración ........................................... 4-3
,
5-5
Maneta de embrague ..................................................... 4-5
Maneta del freno ............................................................ 4-6
Manetas de freno y embrague, comprobación y
engrase ...................................................................... 8-36
Manual del propietario y juego de herramientas ............ 8-1
Motor, arranque en caliente ........................................... 6-2
Motor, arranque en frío .................................................. 6-1
N
Neumáticos .................................................................... 5-6
Número de identificación de la llave ............................ 11-1
Número de identificación del vehículo ......................... 11-2
Números de identificación ............................................ 11-1
P
Parachispas, limpieza .................................................. 8-16Pastillas de freno, comprobación de delanteras y
traseras ...................................................................... 8-24
Pedal de cambio ............................................................ 4-8
Pedal de freno ................................................................ 4-6
Pedales de freno y cambio, comprobación y
engrase ...................................................................... 8-36
Pivotes del basculante, engrase .................................. 8-37
Posición del pedal de freno, comprobación ................. 8-28
Presión de los neumáticos, medición............................. 5-7
R
Ralentí del motor .......................................................... 8-22
Rodaje del motor ............................................................ 6-5
Rueda, desmontaje ...................................................... 8-44
Rueda, montaje ............................................................ 8-45
S
Sistema de anulación del acelerador ............................. 4-4
Sistema de arranque a pedal ......................................... 4-8
Suspensión, engrase de los pivotes del brazo
superior y del brazo inferior ....................................... 8-37
T
Tapón del depósito de gasolina ..................................... 4-9

2006.06-0.7x2 !
(S)
YAMAHA MOTOR CO., LTD.
