MANUAL DEL PROPIETARIO
5VM-28199-64
YFS200W
MANUEL DU PROPRIÉTAIREOWNER’S MANUAL

PRINTED IN JAPAN
2006.06-0.7x2 !
(E,F,S)
YAMAHA MOTOR CO., LTD.

This A
5VM-28199-64-F0
YFS200W
MANUEL DU PROPRIÉTAIRE

FBU17170

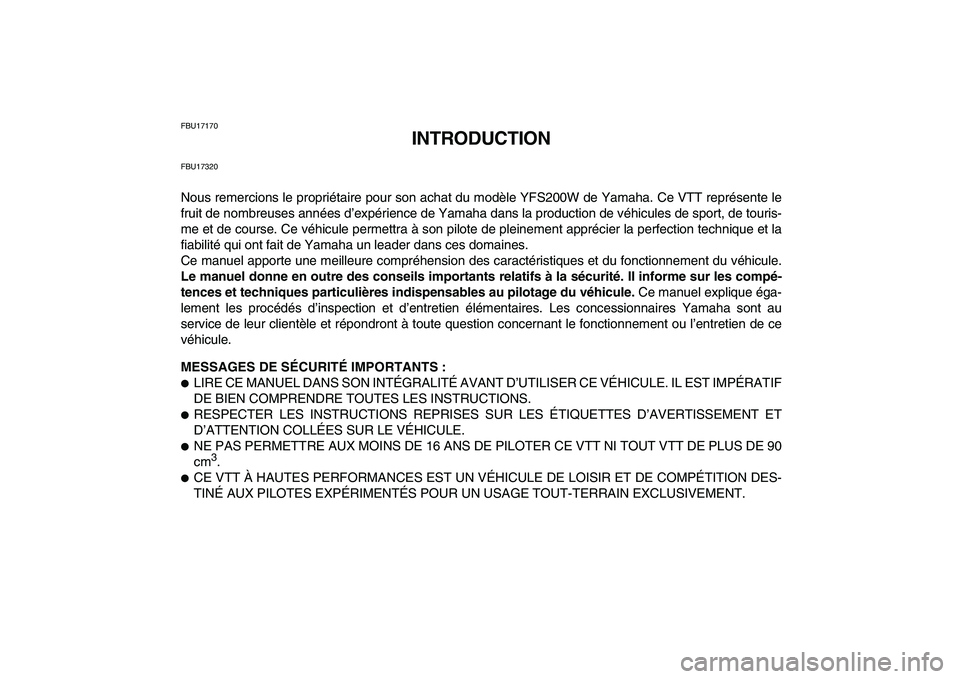

INTRODUCTION
FBU17320
Nous remercions le propriétaire pour son achat du modèle YFS200W de Yamaha. Ce VTT représente le
fruit de nombreuses années d’expérience de Yamaha dans la production de véhicules de sport, de touris-
me et de course. Ce véhicule permettra à son pilote de pleinement apprécier la perfection technique et la
fiabilité qui ont fait de Yamaha un leader dans ces domaines.
Ce manuel apporte une meilleure compréhension des caractéristiques et du fonctionnement du véhicule.
Le manuel donne en outre des conseils importants relatifs à la sécurité. Il informe sur les compé-
tences et techniques particulières indispensables au pilotage du véhicule.
Ce manuel explique éga-
lement les procédés d’inspection et d’entretien élémentaires. Les concessionnaires Yamaha sont au
service de leur clientèle et répondront à toute question concernant le fonctionnement ou l’entretien de ce
véhicule.
MESSAGES DE SÉCURITÉ IMPORTANTS :


LIRE CE MANUEL DANS SON INTÉGRALITÉ AVANT D’UTILISER CE VÉHICULE. IL EST IMPÉRATIF
DE BIEN COMPRENDRE TOUTES LES INSTRUCTIONS.

RESPECTER LES INSTRUCTIONS REPRISES SUR LES ÉTIQUETTES D’AVERTISSEMENT ET
D’ATTENTION COLLÉES SUR LE VÉHICULE.

NE PAS PERMETTRE AUX MOINS DE 16 ANS DE PILOTER CE VTT NI TOUT VTT DE PLUS DE 90
cm
3
.

CE VTT À HAUTES PERFORMANCES EST UN VÉHICULE DE LOISIR ET DE COMPÉTITION DES-
TINÉ AUX PILOTES EXPÉRIMENTÉS POUR UN USAGE TOUT-TERRAIN EXCLUSIVEMENT.

FBU17330

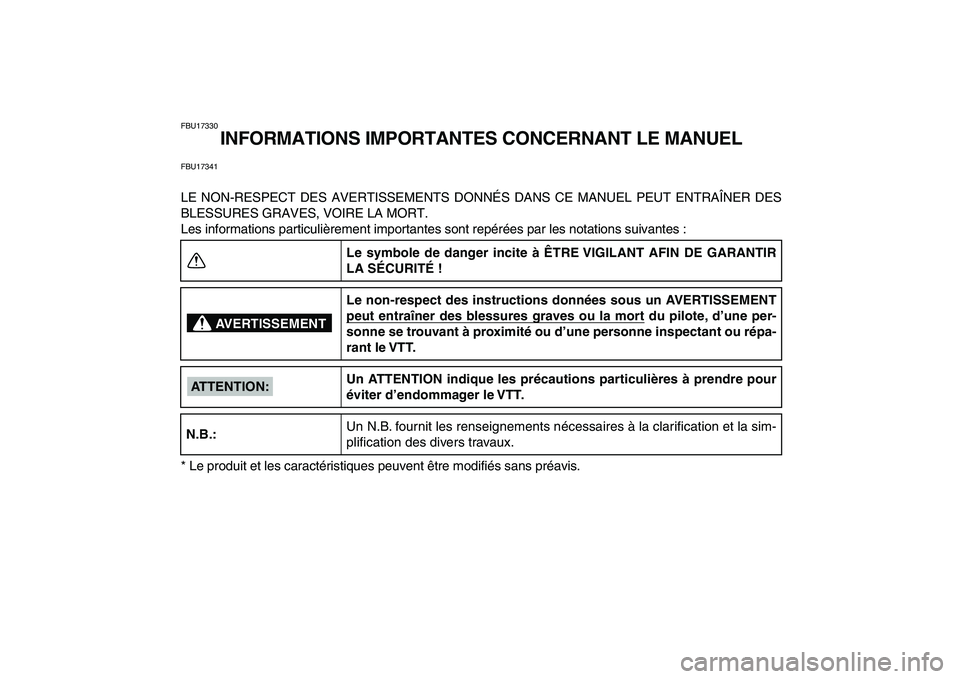

INFORMATIONS IMPORTANTES CONCERNANT LE MANUEL
FBU17341
LE NON-RESPECT DES AVERTISSEMENTS DONNÉS DANS CE MANUEL PEUT ENTRAÎNER DES
BLESSURES GRAVES, VOIRE LA MORT.
Les informations particulièrement importantes sont repérées par les notations suivantes :
* Le produit et les caractéristiques peuvent être modifiés sans préavis.
Le symbole de danger incite à ÊTRE VIGILANT AFIN DE GARANTIR
LA SÉCURITÉ !
Le non-respect des instructions données sous un AVERTISSEMENT
peut entraîner des b
lessures gra
ves ou la mor
t du pilote, d’une per-
sonne se trouvant à proximité ou d’une personne inspectant ou répa-
rant le VTT.
Un ATTENTION indique les précautions particulières à prendre pour
éviter d’endommager le VTT.
Un N.B. fournit les renseignements nécessaires à la clarification et la sim-
plification des divers travaux.
AVERTISSEMENT
ATTENTION:N.B.:

FBU17350

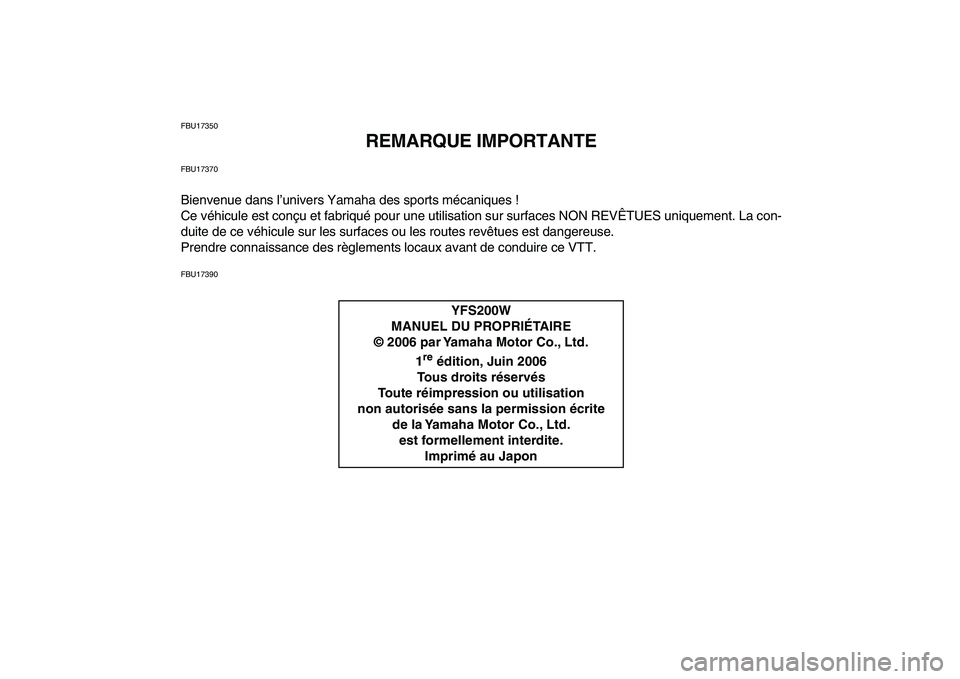

REMARQUE IMPORTANTE
FBU17370
Bienvenue dans l’univers Yamaha des sports mécaniques !
Ce véhicule est conçu et fabriqué pour une utilisation sur surfaces NON REVÊTUES uniquement. La con-
duite de ce véhicule sur les surfaces ou les routes revêtues est dangereuse.
Prendre connaissance des règlements locaux avant de conduire ce VTT.
FBU17390
YFS200W
MANUEL DU PROPRIÉTAIRE
© 2006 par Yamaha Motor Co., Ltd.
1
re
édition, Juin 2006
Tous droits réservés
Toute réimpression ou utilisation
non autorisée sans la permission écrite
de la Yamaha Motor Co., Ltd.
est formellement interdite.
Imprimé au Japon

FBU17420

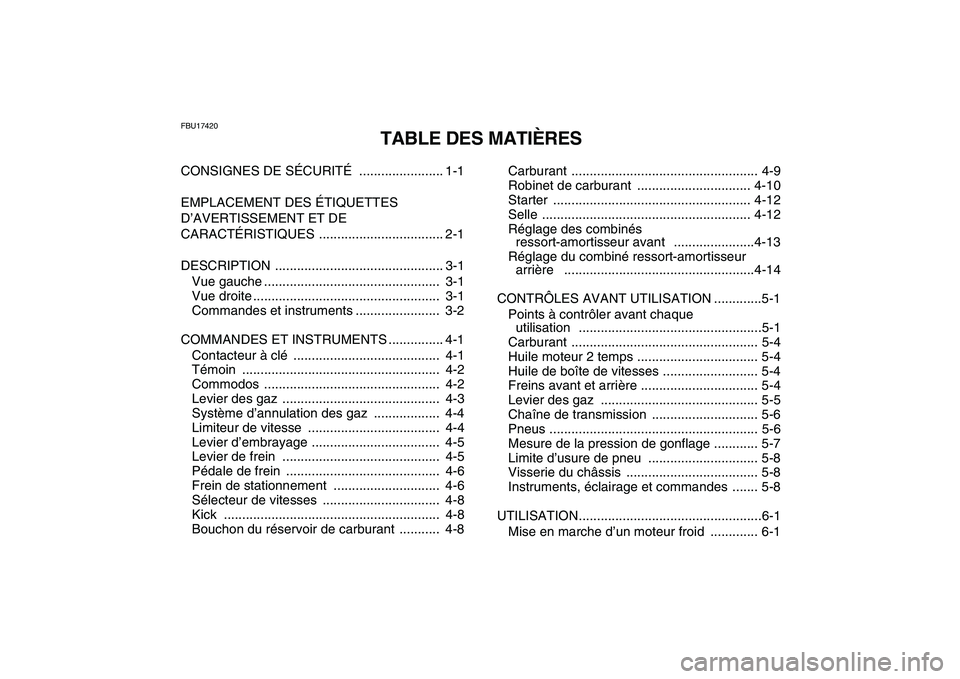

TABLE DES MATIÈRES
CONSIGNES DE SÉCURITÉ ....................... 1-1
EMPLACEMENT DES ÉTIQUETTES
D’AVERTISSEMENT ET DE
CARACTÉRISTIQUES .................................. 2-1
DESCRIPTION .............................................. 3-1
Vue gauche ................................................ 3-1
Vue droite ................................................... 3-1
Commandes et instruments ....................... 3-2
COMMANDES ET INSTRUMENTS ............... 4-1
Contacteur à clé ........................................ 4-1
Témoin ...................................................... 4-2
Commodos ................................................ 4-2
Levier des gaz ........................................... 4-3
Système d’annulation des gaz .................. 4-4
Limiteur de vitesse .................................... 4-4
Levier d’embrayage ................................... 4-5
Levier de frein ........................................... 4-5
Pédale de frein .......................................... 4-6
Frein de stationnement ............................. 4-6
Sélecteur de vitesses ................................ 4-8
Kick ........................................................... 4-8
Bouchon du réservoir de carburant ........... 4-8Carburant ................................................... 4-9
Robinet de carburant ............................... 4-10
Starter ...................................................... 4-12
Selle ......................................................... 4-12
Réglage des combinés
ressort-amortisseur avant ......................4-13
Réglage du combiné ressort-amortisseur
arrière ....................................................4-14
CONTRÔLES AVANT UTILISATION .............5-1
Points à contrôler avant chaque
utilisation ..................................................5-1
Carburant ................................................... 5-4
Huile moteur 2 temps ................................. 5-4
Huile de boîte de vitesses .......................... 5-4
Freins avant et arrière ................................ 5-4
Levier des gaz ........................................... 5-5
Chaîne de transmission ............................. 5-6
Pneus ......................................................... 5-6
Mesure de la pression de gonflage ............ 5-7
Limite d’usure de pneu .............................. 5-8
Visserie du châssis .................................... 5-8
Instruments, éclairage et commandes ....... 5-8

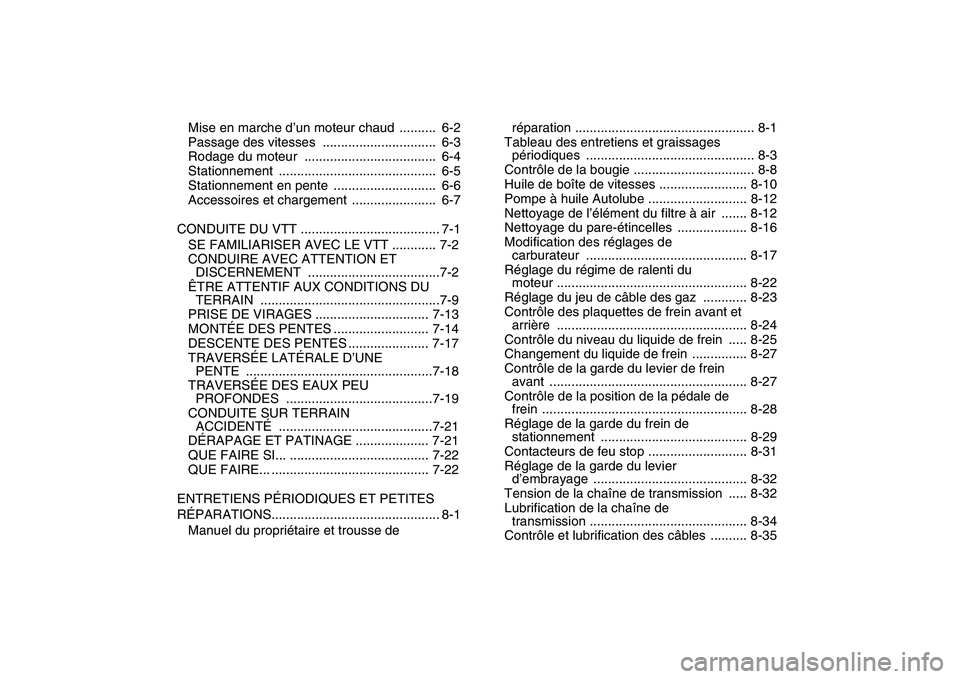

UTILISATION..................................................6-1
Mise en marche d’un moteur froid ............. 6-1

Mise en marche d’un moteur chaud .......... 6-2
Passage des vitesses ............................... 6-3
Rodage du moteur .................................... 6-4
Stationnement ........................................... 6-5
Stationnement en pente ............................ 6-6
Accessoires et chargement ....................... 6-7
CONDUITE DU VTT ...................................... 7-1
SE FAMILIARISER AVEC LE VTT ............ 7-2
CONDUIRE AVEC ATTENTION ET
DISCERNEMENT ....................................7-2
ÊTRE ATTENTIF AUX CONDITIONS DU
TERRAIN .................................................7-9
PRISE DE VIRAGES ............................... 7-13
MONTÉE DES PENTES .......................... 7-14
DESCENTE DES PENTES ...................... 7-17
TRAVERSÉE LATÉRALE D’UNE
PENTE ...................................................7-18
TRAVERSÉE DES EAUX PEU
PROFONDES ........................................7-19
CONDUITE SUR TERRAIN
ACCIDENTÉ ..........................................7-21
DÉRAPAGE ET PATINAGE .................... 7-21
QUE FAIRE SI... ...................................... 7-22
QUE FAIRE... ........................................... 7-22
ENTRETIENS PÉRIODIQUES ET PETITES
RÉPARATIONS.............................................. 8-1
Manuel du propriétaire et trousse de réparation ................................................. 8-1
Tableau des entretiens et graissages
périodiques .............................................. 8-3
Contrôle de la bougie ................................. 8-8
Huile de boîte de vitesses ........................ 8-10
Pompe à huile Autolube ........................... 8-12
Nettoyage de l’élément du filtre à air ....... 8-12
Nettoyage du pare-étincelles ................... 8-16
Modification des réglages de
carburateur ............................................ 8-17
Réglage du régime de ralenti du
moteur .................................................... 8-22
Réglage du jeu de câble des gaz ............ 8-23
Contrôle des plaquettes de frein avant et
arrière .................................................... 8-24
Contrôle du niveau du liquide de frein ..... 8-25
Changement du liquide de frein ............... 8-27
Contrôle de la garde du levier de frein
avant ...................................................... 8-27
Contrôle de la position de la pédale de
frein ........................................................ 8-28
Réglage de la garde du frein de
stationnement ........................................ 8-29
Contacteurs de feu stop ........................... 8-31
Réglage de la garde du levier
d’embrayage .......................................... 8-32
Tension de la chaîne de transmission ..... 8-32
Lubrification de la chaîne de
transmission ........................................... 8-34
Contrôle et lubrification des câbles .......... 8-35

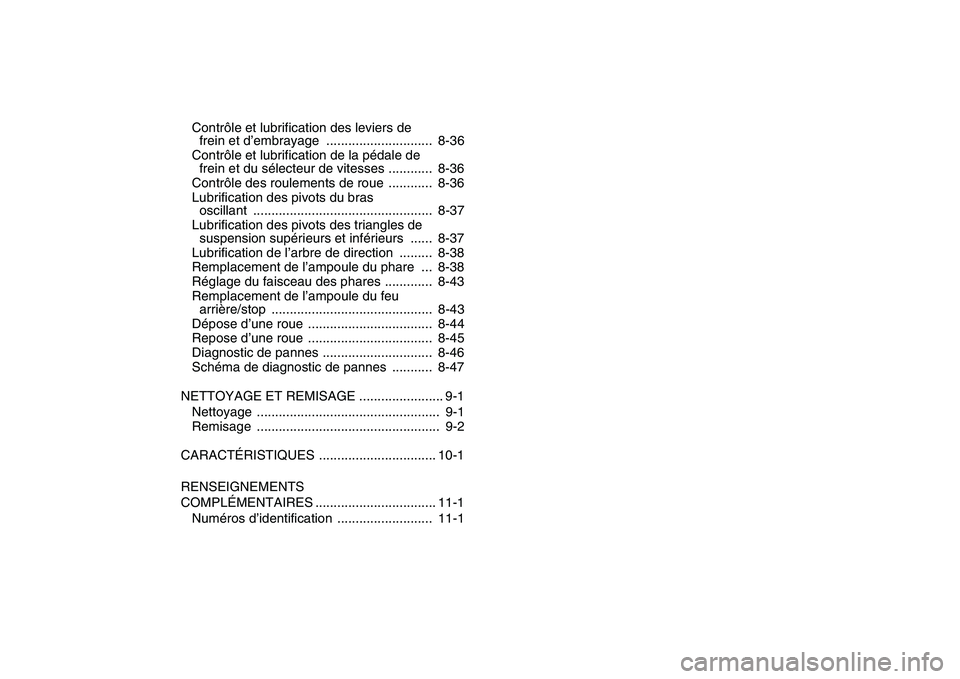

Contrôle et lubrification des leviers de
frein et d’embrayage ............................. 8-36
Contrôle et lubrification de la pédale de
frein et du sélecteur de vitesses ............ 8-36
Contrôle des roulements de roue ............ 8-36
Lubrification des pivots du bras
oscillant ................................................. 8-37
Lubrification des pivots des triangles de
suspension supérieurs et inférieurs ...... 8-37
Lubrification de l’arbre de direction ......... 8-38
Remplacement de l’ampoule du phare ... 8-38
Réglage du faisceau des phares ............. 8-43
Remplacement de l’ampoule du feu
arrière/stop ............................................ 8-43
Dépose d’une roue .................................. 8-44
Repose d’une roue .................................. 8-45
Diagnostic de pannes .............................. 8-46
Schéma de diagnostic de pannes ........... 8-47
NETTOYAGE ET REMISAGE ....................... 9-1
Nettoyage .................................................. 9-1
Remisage .................................................. 9-2
CARACTÉRISTIQUES ................................ 10-1
RENSEIGNEMENTS
COMPLÉMENTAIRES ................................. 11-1
Numéros d’identification .......................... 11-1
