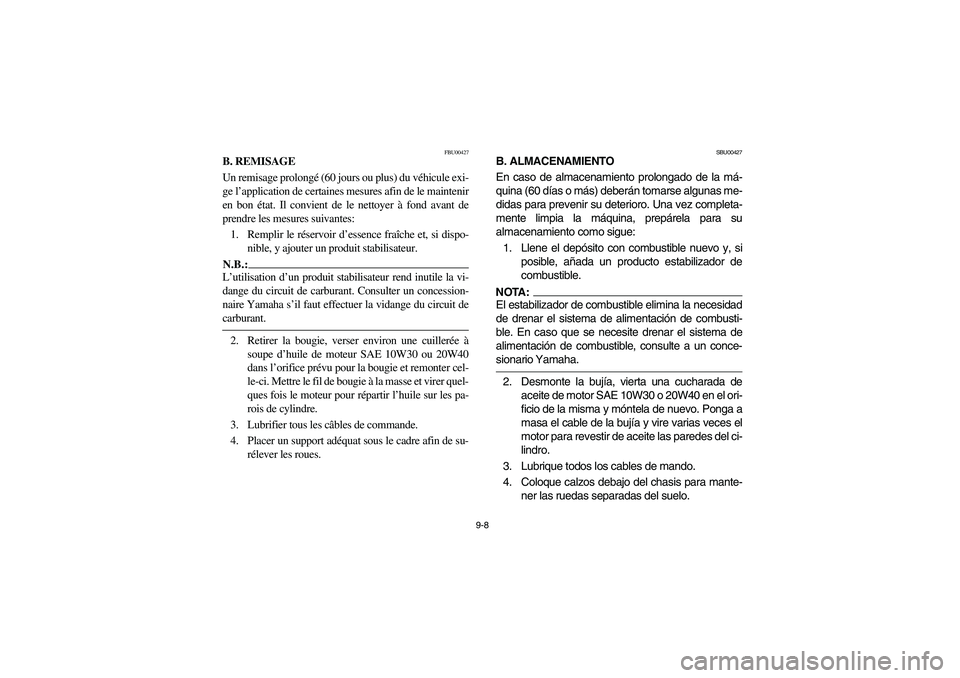

9-8
FBU00427
B. REMISAGE
Un remisage prolongé (60 jours ou plus) du véhicule exi-
ge l’application de certaines mesures afin de le maintenir
en bon état. Il convient de le nettoyer à fond avant de
prendre les mesures suivantes:
1. Remplir le réservoir d’essence fraîche et, si dispo-
nible, y ajouter un produit stabilisateur.N.B.:_ L’utilisation d’un produit stabilisateur rend inutile la vi-
dange du circuit de carburant. Consulter un concession-
naire Yamaha s’il faut effectuer la vidange du circuit de
carburant. _2. Retirer la bougie, verser environ une cuillerée à
soupe d’huile de moteur SAE 10W30 ou 20W40
dans l’orifice prévu pour la bougie et remonter cel-
le-ci. Mettre le fil de bougie à la masse et virer quel-
ques fois le moteur pour répartir l’huile sur les pa-
rois de cylindre.
3. Lubrifier tous les câbles de commande.
4. Placer un support adéquat sous le cadre afin de su-
rélever les roues.
SBU00427
B. ALMACENAMIENTO
En caso de almacenamiento prolongado de la má-
quina (60 días o más) deberán tomarse algunas me-
didas para prevenir su deterioro. Una vez completa-
mente limpia la máquina, prepárela para su
almacenamiento como sigue:
1. Llene el depósito con combustible nuevo y, si
posible, añada un producto estabilizador de
combustible.NOTA:_ El estabilizador de combustible elimina la necesidad
de drenar el sistema de alimentación de combusti-
ble. En caso que se necesite drenar el sistema de
alimentación de combustible, consulte a un conce-
sionario Yamaha. _2. Desmonte la bujía, vierta una cucharada de
aceite de motor SAE 10W30 o 20W40 en el ori-
ficio de la misma y móntela de nuevo. Ponga a
masa el cable de la bujía y vire varias veces el
motor para revestir de aceite las paredes del ci-
lindro.
3. Lubrique todos los cables de mando.
4. Coloque calzos debajo del chasis para mante-
ner las ruedas separadas del suelo.
EE.book Page 8 Friday, May 27, 2005 5:00 PM

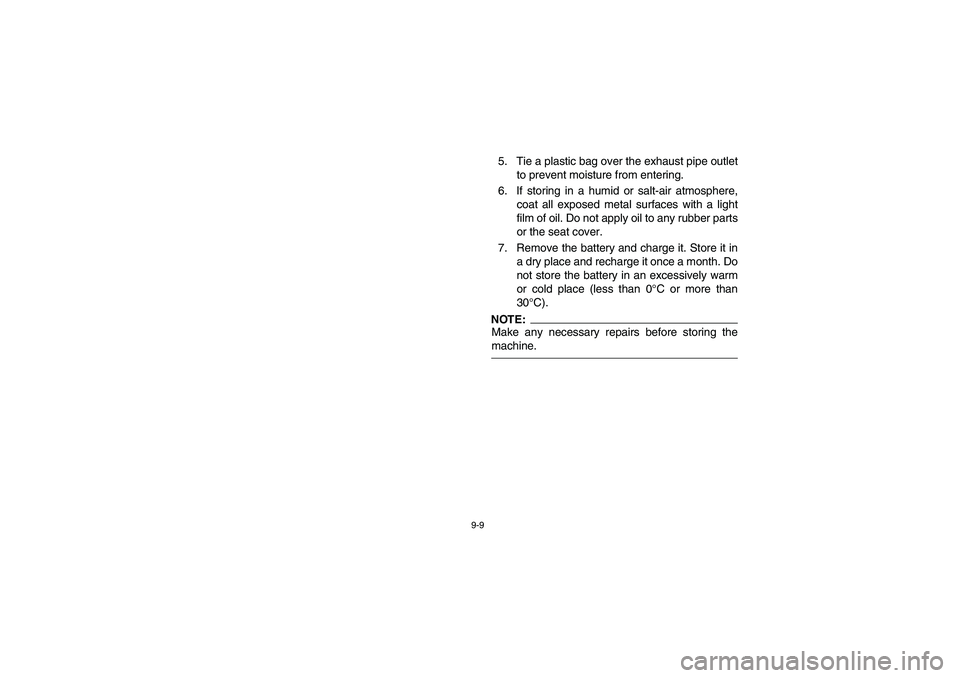

9-9
5. Tie a plastic bag over the exhaust pipe outlet
to prevent moisture from entering.
6. If storing in a humid or salt-air atmosphere,
coat all exposed metal surfaces with a light
film of oil. Do not apply oil to any rubber parts
or the seat cover.
7. Remove the battery and charge it. Store it in
a dry place and recharge it once a month. Do
not store the battery in an excessively warm
or cold place (less than 0°C or more than
30°C).NOTE:Make any necessary repairs before storing the
machine.
EE.book Page 9 Friday, May 27, 2005 5:00 PM

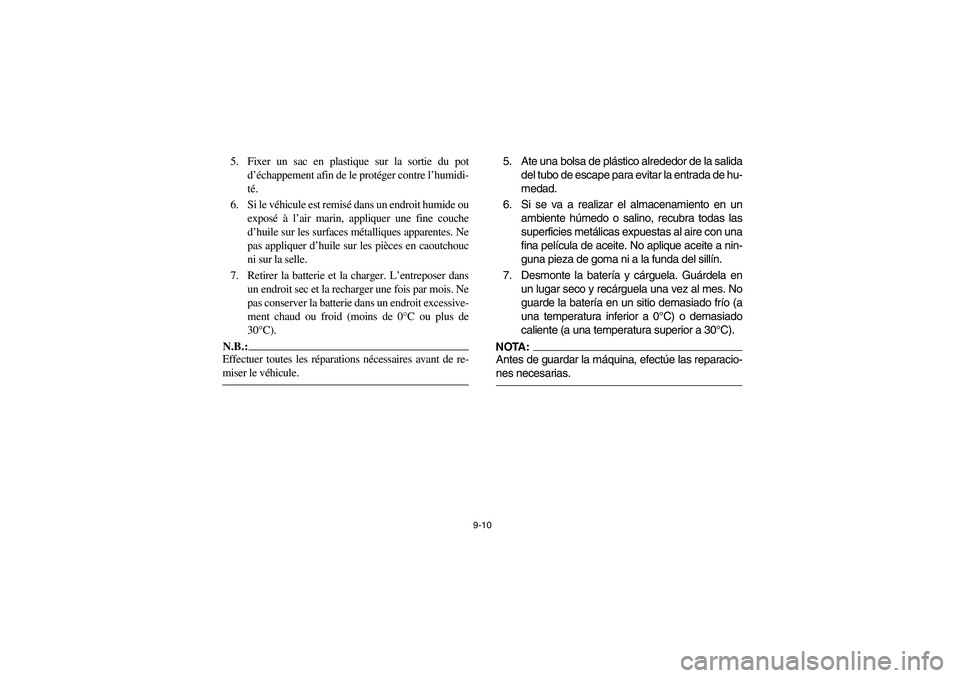

9-10
5. Fixer un sac en plastique sur la sortie du pot
d’échappement afin de le protéger contre l’humidi-
té.
6. Si le véhicule est remisé dans un endroit humide ou
exposé à l’air marin, appliquer une fine couche
d’huile sur les surfaces métalliques apparentes. Ne
pas appliquer d’huile sur les pièces en caoutchouc
ni sur la selle.
7. Retirer la batterie et la charger. L’entreposer dans
un endroit sec et la recharger une fois par mois. Ne
pas conserver la batterie dans un endroit excessive-
ment chaud ou froid (moins de 0°C ou plus de
30°C).N.B.:_ Effectuer toutes les réparations nécessaires avant de re-
miser le véhicule. _
5. Ate una bolsa de plástico alrededor de la salida
del tubo de escape para evitar la entrada de hu-
medad.
6. Si se va a realizar el almacenamiento en un
ambiente húmedo o salino, recubra todas las
superficies metálicas expuestas al aire con una
fina película de aceite. No aplique aceite a nin-
guna pieza de goma ni a la funda del sillín.
7. Desmonte la batería y cárguela. Guárdela en
un lugar seco y recárguela una vez al mes. No
guarde la batería en un sitio demasiado frío (a
una temperatura inferior a 0°C) o demasiado
caliente (a una temperatura superior a 30°C).NOTA:_ Antes de guardar la máquina, efectúe las reparacio-
nes necesarias. _
EE.book Page 10 Friday, May 27, 2005 5:00 PM

10-1
EBU00428
SPECIFICATIONS
Model YFM25BV
Dimension:
Overall length 1,916 mm
Overall width 1,038 mm
Overall height 1,118 mm
Seat height 772 mm
Wheelbase 1,170 mm
Minimum ground clearance 150 mm
Minimum turning radius 2,900 mm
Basic weight:
With oil and full fuel tank 216.0 kg
Noise and vibration level:
Noise level (77/311/EEC) (For Europe) 77.5 dB (A)
Vibration on seat (EN1032, ISO5008)
(For Europe) Will not exceed 0.5 (m/s
2)
Vibration on handlebar (EN1032, ISO5008)
(For Europe) Will not exceed 2.5 (m/s2)
Engine:
Type Air-cooled 4-stroke, SOHC
Cylinder arrangement Forward-inclined single cylinder
Displacement 229.6 cm
3
Bore
× stroke 71.0
× 58.0 mm
Compression ratio 8.70:1
EE.book Page 1 Friday, May 27, 2005 5:00 PM

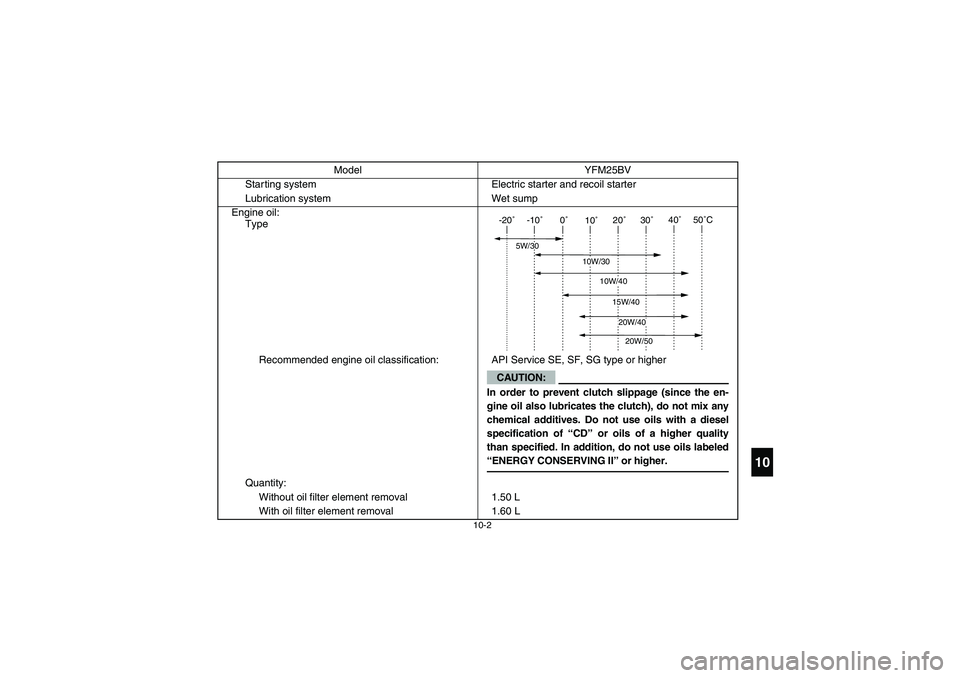

10-2
10
Starting system Electric starter and recoil starter
Lubrication system Wet sump
Engine oil:
Type
Recommended engine oil classification: API Service SE, SF, SG type or higher
Quantity:
Without oil filter element removal 1.50 L
With oil filter element removal 1.60 LModel YFM25BV
-20˚ -10˚ 0˚
10˚20˚ 30˚40˚50˚C
10W/30
15W/4020W/4020W/50
10W/40
5W/30
CAUTION:
In order to prevent clutch slippage (since the en-
gine oil also lubricates the clutch), do not mix any
chemical additives. Do not use oils with a diesel
specification of “CD” or oils of a higher quality
than specified. In addition, do not use oils labeled
“ENERGY CONSERVING II” or higher.
EE.book Page 2 Friday, May 27, 2005 5:00 PM

10-3
Final gear oil:
Type SAE 80 API GL-4 Hypoid gear oil
Quantity:
Periodic oil change 0.25 L
Air filter: Dry element
Fuel:
Type Unleaded gasoline only
For Europe: Regular unleaded gasoline only with
a research octane number of 91 or higher
Tank capacity 12.0 L
Reserve amount 1.6 L
Carburetor:
Ty p e
× quantity BSR33
× 1
Manufacturer MIKUNI
Spark plug:
Type / manufacturer DR7EA / NGK
Gap 0.6–0.7 mm
Clutch type: Wet, centrifugal automaticModel YFM25BV
EE.book Page 3 Friday, May 27, 2005 5:00 PM

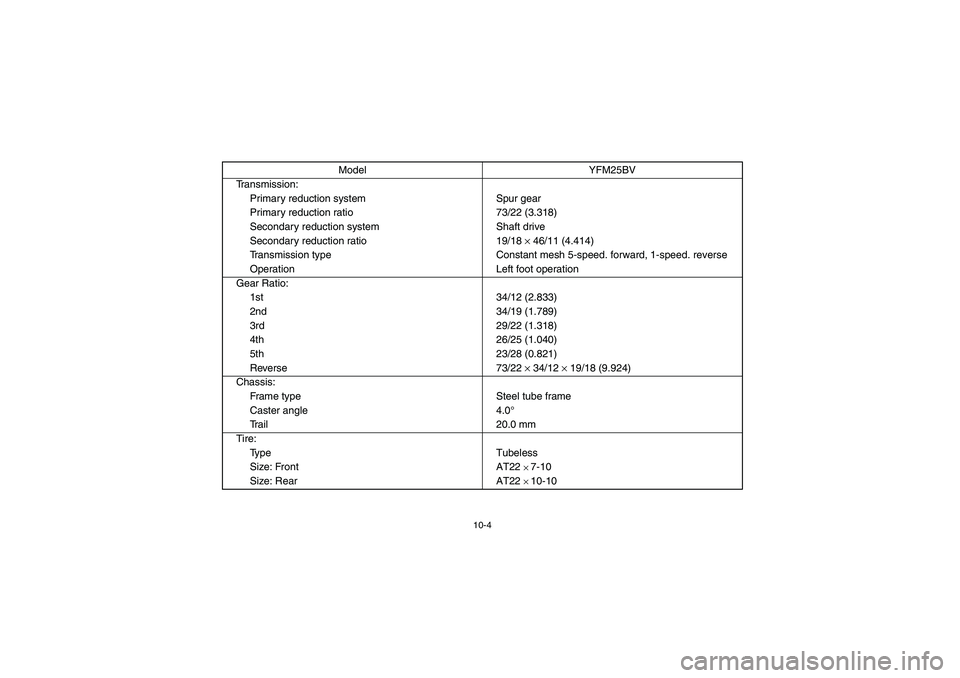

10-4
Transmission:
Primary reduction system Spur gear
Primary reduction ratio 73/22 (3.318)
Secondary reduction system Shaft drive
Secondary reduction ratio 19/18
× 46/11 (4.414)
Transmission type Constant mesh 5-speed. forward, 1-speed. reverse
Operation Left foot operation
Gear Ratio:
1st 34/12 (2.833)
2nd 34/19 (1.789)
3rd 29/22 (1.318)
4th 26/25 (1.040)
5th 23/28 (0.821)
Reverse 73/22
× 34/12
× 19/18 (9.924)
Chassis:
Frame type Steel tube frame
Caster angle 4.0°
Trail 20.0 mm
Tire:
Type Tubeless
Size: Front AT22
× 7-10
Size: Rear AT22 × 10-10 Model YFM25BV
EE.book Page 4 Friday, May 27, 2005 5:00 PM

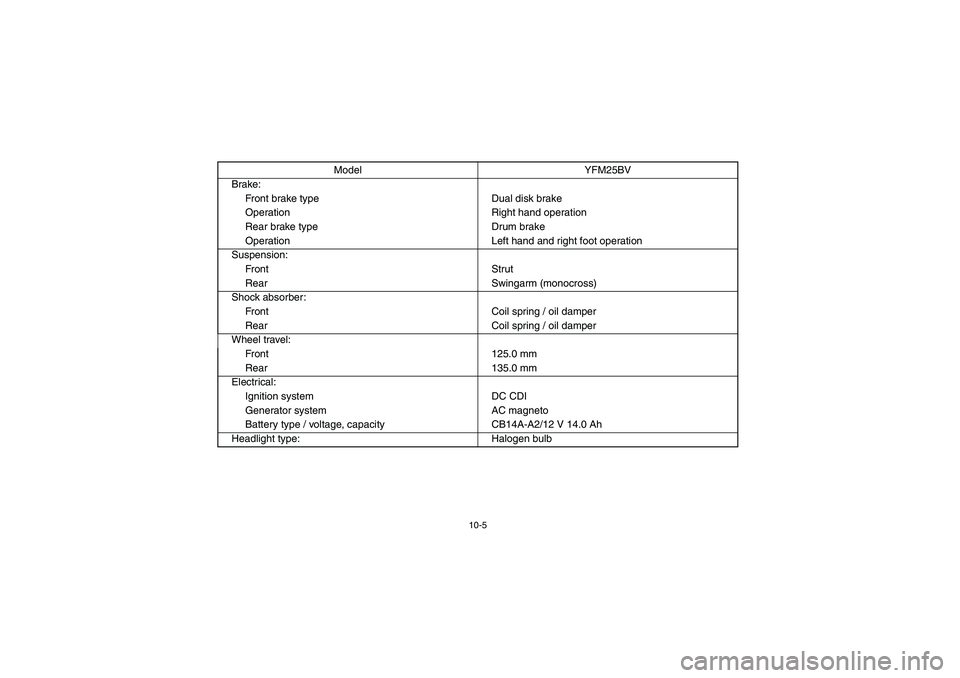

10-5
Brake:
Front brake type Dual disk brake
Operation Right hand operation
Rear brake type Drum brake
Operation Left hand and right foot operation
Suspension:
Fr on t S tr ut
Rear Swingarm (monocross)
Shock absorber:
Front Coil spring / oil damper
Rear Coil spring / oil damper
Wheel travel:
Front 125.0 mm
Rear 135.0 mm
Electrical:
Ignition system DC CDI
Generator system AC magneto
Battery type / voltage, capacity CB14A-A2/12 V 14.0 Ah
Headlight type: Halogen bulbModel YFM25BV
EE.book Page 5 Friday, May 27, 2005 5:00 PM

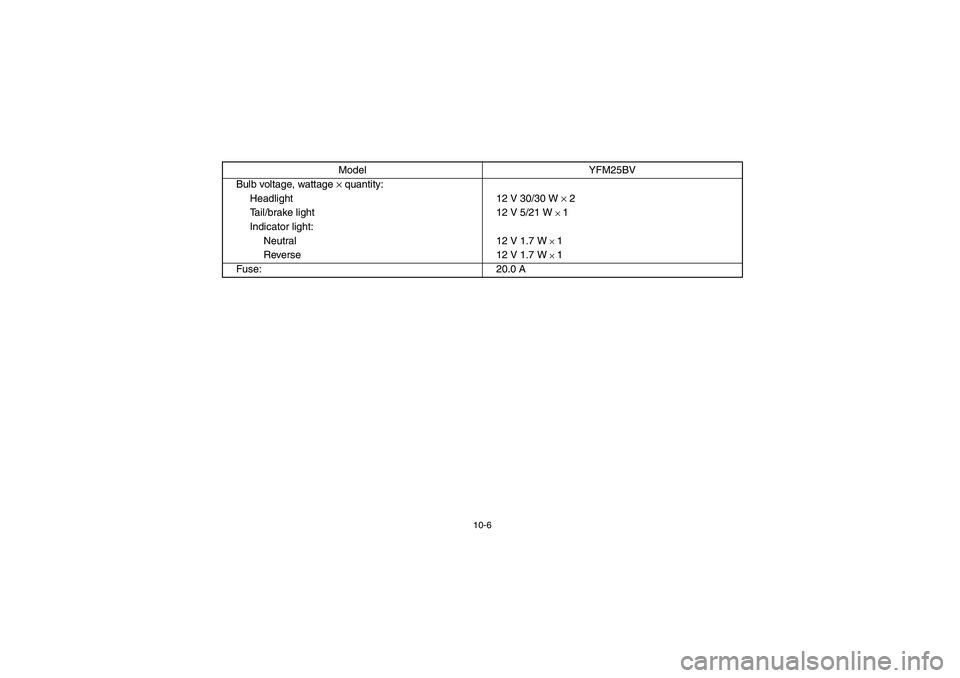

10-6
Bulb voltage, wattage
× quantity:
Headlight 12 V 30/30 W
× 2
Tail/brake light 12 V 5/21 W
× 1
Indicator light:
Neutral 12 V 1.7 W
× 1
Reverse 12 V 1.7 W × 1
Fuse: 20.0 AModel YFM25BV
EE.book Page 6 Friday, May 27, 2005 5:00 PM

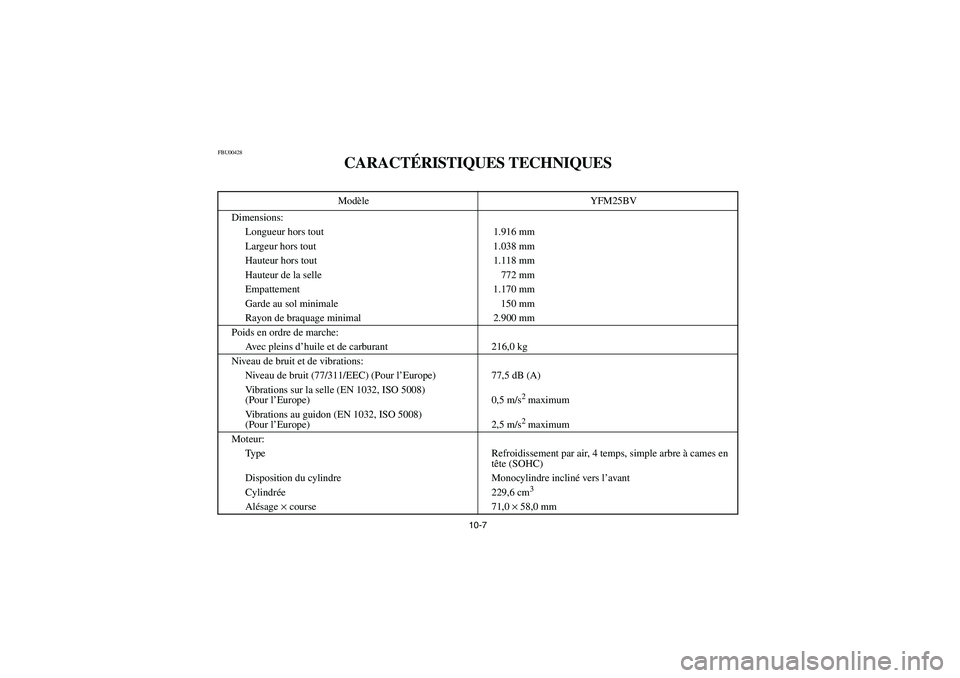

10-7
FBU00428
CARACTÉRISTIQUES TECHNIQUES Modèle YFM25BV
Dimensions:
Longueur hors tout 1.916 mm
Largeur hors tout 1.038 mm
Hauteur hors tout 1.118 mm
Hauteur de la selle 772 mm
Empattement 1.170 mm
Garde au sol minimale 150 mm
Rayon de braquage minimal 2.900 mm
Poids en ordre de marche:
Avec pleins d’huile et de carburant 216,0 kg
Niveau de bruit et de vibrations:
Niveau de bruit (77/311/EEC) (Pour l’Europe) 77,5 dB (A)
Vibrations sur la selle (EN 1032, ISO 5008)
(Pour l’Europe) 0,5 m/s
2 maximum
Vibrations au guidon (EN 1032, ISO 5008)
(Pour l’Europe) 2,5 m/s2 maximum
Moteur:
Type Refroidissement par air, 4 temps, simple arbre à cames en
tête (SOHC)
Disposition du cylindre Monocylindre incliné vers l’avant
Cylindrée 229,6 cm3
Alésage ×
course 71,0 ×
58,0 mm
EE.book Page 7 Friday, May 27, 2005 5:00 PM
