FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN

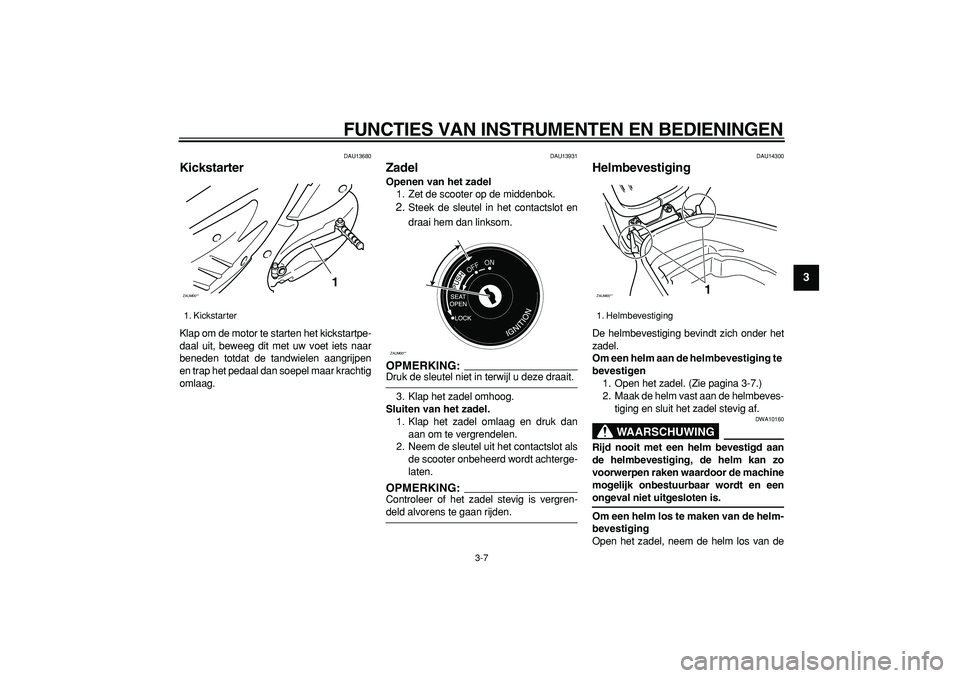

3-7
2
34
5
6
7
8
9

DAU13680
Kickstarter
Klap om de motor te starten het kickstartpe-
daal uit, beweeg dit met uw voet iets naar
beneden totdat de tandwielen aangrijpen
en trap het pedaal dan soepel maar krachtig
omlaag.
DAU13931
Zadel
Openen van het zadel
1. Zet de scooter op de middenbok.
2.
Steek de sleutel in het contactslot en
draai hem dan linksom.
OPMERKING:

Druk de sleutel niet in terwijl u deze draait.
3. Klap het zadel omhoog.
Sluiten van het zadel.
1. Klap het zadel omlaag en druk dan
aan om te vergrendelen.
2. Neem de sleutel uit het contactslot als
de scooter onbeheerd wordt achterge-
laten.
OPMERKING:

Controleer of het zadel stevig is vergren-
deld alvorens te gaan rijden.
DAU14300
Helmbevestiging
De helmbevestiging bevindt zich onder het
zadel.
Om een helm aan de helmbevestiging te
bevestigen
1. Open het zadel. (Zie pagina 3-7.)
2. Maak de helm vast aan de helmbeves-
tiging en sluit het zadel stevig af.
WAARSCHUWING

DWA10160
Rijd nooit met een helm bevestigd aan
de helmbevestiging, de helm kan zo
voorwerpen raken waardoor de machine
mogelijk onbestuurbaar wordt en een
ongeval niet uitgesloten is.
Om een helm los te maken van de helm-
bevestiging
Open het zadel, neem de helm los van de
1. Kickstarter
ZAUM00**
1
ZAUM00**
OFFON

1. Helmbevestiging
ZAUM00**
1

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN

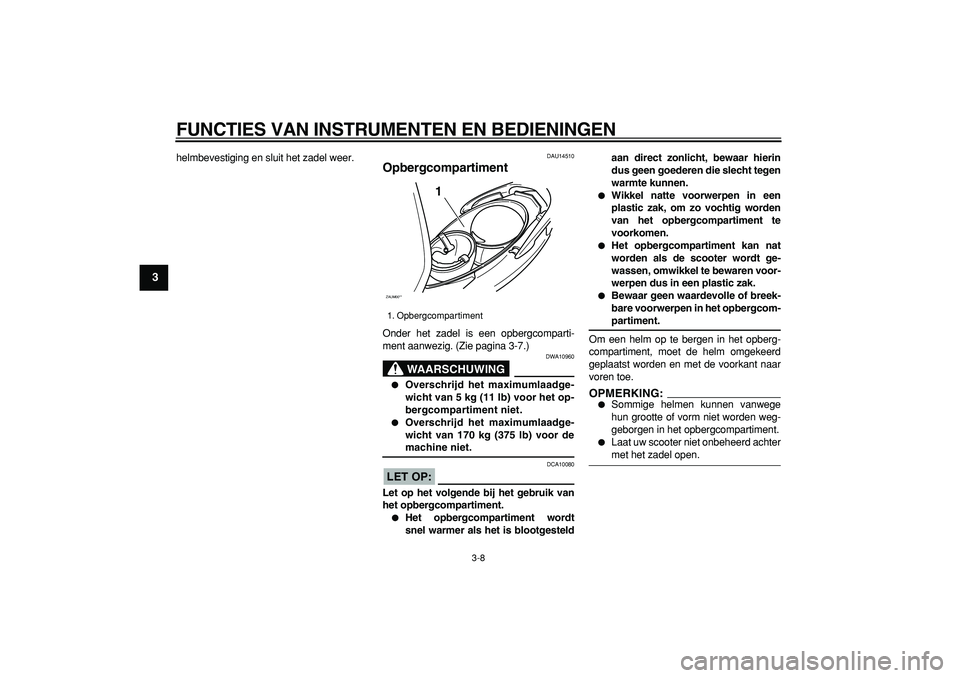

3-8
1
2
3
4
5
6
7
8
9

helmbevestiging en sluit het zadel weer.
DAU14510
Opbergcompartiment
Onder het zadel is een opbergcomparti-
ment aanwezig. (Zie pagina 3-7.)
WAARSCHUWING

DWA10960

Overschrijd het maximumlaadge-
wicht van 5 kg (11 lb) voor het op-
bergcompartiment niet.

Overschrijd het maximumlaadge-
wicht van 170 kg (375 lb) voor de
machine niet.
LET OP:

DCA10080
Let op het volgende bij het gebruik van
het opbergcompartiment.

Het opbergcompartiment wordt
snel warmer als het is blootgesteldaan direct zonlicht, bewaar hierin
dus geen goederen die slecht tegen
warmte kunnen.

Wikkel natte voorwerpen in een
plastic zak, om zo vochtig worden
van het opbergcompartiment te
voorkomen.

Het opbergcompartiment kan nat
worden als de scooter wordt ge-
wassen, omwikkel te bewaren voor-
werpen dus in een plastic zak.

Bewaar geen waardevolle of breek-
bare voorwerpen in het opbergcom-
partiment.
Om een helm op te bergen in het opberg-
compartiment, moet de helm omgekeerd
geplaatst worden en met de voorkant naar
voren toe.
OPMERKING:


Sommige helmen kunnen vanwege
hun grootte of vorm niet worden weg-
geborgen in het opbergcompartiment.

Laat uw scooter niet onbeheerd achter
met het zadel open.
1. Opbergcompartiment
ZAUM00**
1

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN

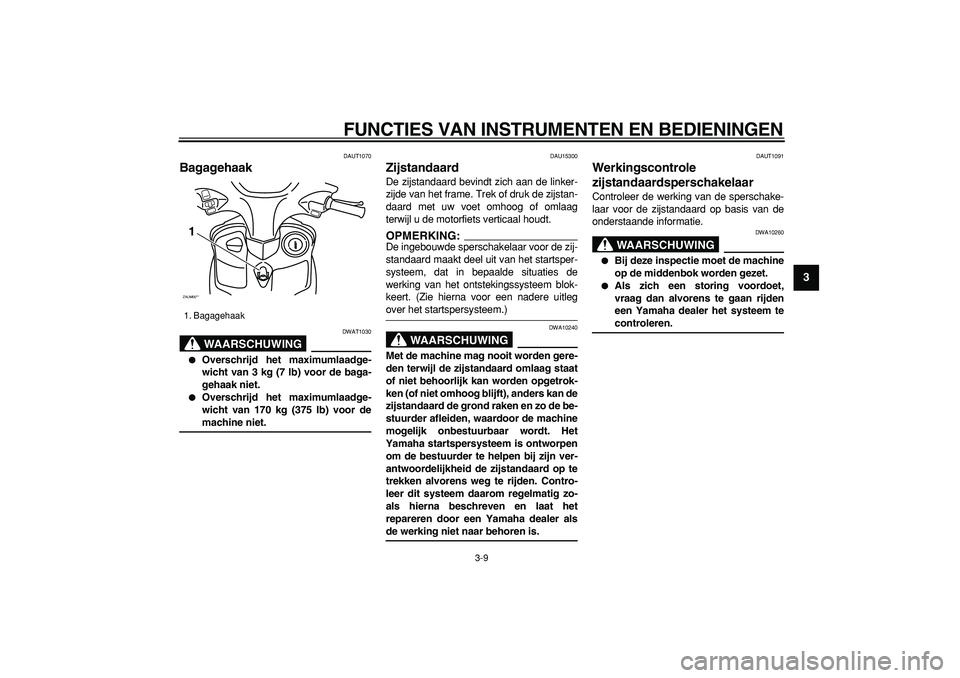

3-9
2
34
5
6
7
8
9

DAUT1070
Bagagehaak
WAARSCHUWING

DWAT1030

Overschrijd het maximumlaadge-
wicht van 3 kg (7 lb) voor de baga-
gehaak niet.

Overschrijd het maximumlaadge-
wicht van 170 kg (375 lb) voor de
machine niet.
DAU15300
Zijstandaard
De zijstandaard bevindt zich aan de linker-
zijde van het frame. Trek of druk de zijstan-
daard met uw voet omhoog of omlaag
terwijl u de motorfiets verticaal houdt.
OPMERKING:

De ingebouwde sperschakelaar voor de zij-
standaard maakt deel uit van het startsper-
systeem, dat in bepaalde situaties de
werking van het ontstekingssysteem blok-
keert. (Zie hierna voor een nadere uitleg
over het startspersysteem.)
WAARSCHUWING

DWA10240
Met de machine mag nooit worden gere-
den terwijl de zijstandaard omlaag staat
of niet behoorlijk kan worden opgetrok-
ken (of niet omhoog blijft), anders kan de
zijstandaard de grond raken en zo de be-
stuurder afleiden, waardoor de machine
mogelijk onbestuurbaar wordt. Het
Yamaha startspersysteem is ontworpen
om de bestuurder te helpen bij zijn ver-
antwoordelijkheid de zijstandaard op te
trekken alvorens weg te rijden. Contro-
leer dit systeem daarom regelmatig zo-
als hierna beschreven en laat het
repareren door een Yamaha dealer als
de werking niet naar behoren is.
DAUT1091
Werkingscontrole
zijstandaardsperschakelaar
Controleer de werking van de sperschake-
laar voor de zijstandaard op basis van de
onderstaande informatie.
WAARSCHUWING

DWA10260

Bij deze inspectie moet de machine
op de middenbok worden gezet.

Als zich een storing voordoet,
vraag dan alvorens te gaan rijden
een Yamaha dealer het systeem te
controleren.
1. Bagagehaak
ZAUM00**1

FUNCTIES VAN INSTRUMENTEN EN BEDIENINGEN

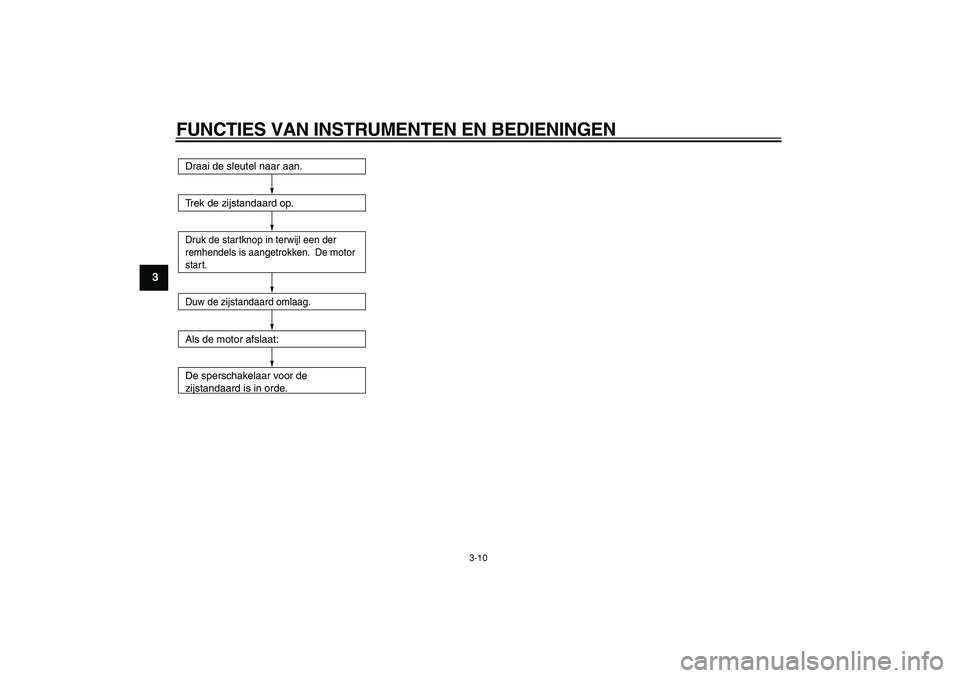

3-10
1
2
3
4
5
6
7
8
9
Draai de sleutel naar aan.
Trek de zijstandaard op.Druk de startknop in terwijl een der
remhendels is aangetrokken. De motor
start.
Duw de zijstandaard omlaag.Als de motor afslaat:
De sperschakelaar voor de
zijstandaard is in orde.

CONTROLES VOOR HET STARTEN

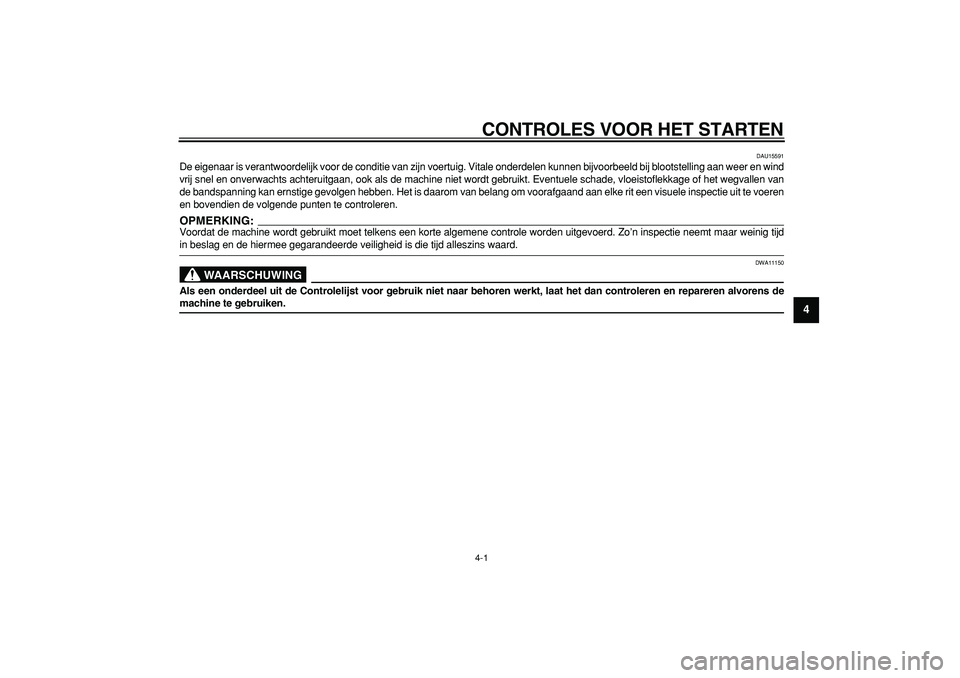

4-1
2
3
45
6
7
8
9

DAU15591
De eigenaar is verantwoordelijk voor de conditie van zijn voertuig. Vitale onderdelen kunnen bijvoorbeeld bij blootstelling aan weer en wind
vrij snel en onverwachts achteruitgaan, ook als de machine niet wordt gebruikt. Eventuele schade, vloeistoflekkage of het wegvallen van
de bandspanning kan ernstige gevolgen hebben. Het is daarom van belang om voorafgaand aan elke rit een visuele inspectie uit te voeren
en bovendien de volgende punten te controleren.
OPMERKING:

Voordat de machine wordt gebruikt moet telkens een korte algemene controle worden uitgevoerd. Zo’n inspectie neemt maar weinig tijd
in beslag en de hiermee gegarandeerde veiligheid is die tijd alleszins waard.
WAARSCHUWING

DWA11150
Als een onderdeel uit de Controlelijst voor gebruik niet naar behoren werkt, laat het dan controleren en repareren alvorens de
machine te gebruiken.

CONTROLES VOOR HET STARTEN
4-2
1
2
3
4
5
6
7
8
9

DAU15603
Controlelijst voor gebruik
ITEM CONTROLES PAGINA
Brandstof

Controleer het brandstofniveau in de brandstoftank.

Vul indien nodig brandstof bij.

Controleer de brandstofleiding op lekkage.3-6
Motorolie

Controleer het olieniveau in de motor.

Vul indien nodig het aanbevolen type olie bij tot aan het voorgeschreven
niveau.

Controleer de machine op olielekkage.6-8
Versnellingsbakolie

Controleer de machine op olielekkage. 6-10
Voorrem

Controleer de werking.

Als de koppeling zacht of sponzig aanvoelt, vraag dan een Yamaha dealer het
hydraulisch systeem te ontluchten.

Controleer de remblokken op slijtage.

Vervang indien nodig.

Controleer het vloeistofniveau in het reservoir.

Vul indien nodig het aanbevolen type remvloeistof bij tot aan het voorge-
schreven niveau.

Controleer het hydraulisch systeem op lekkage.6-18
Achterrem

Controleer de werking.

Smeer indien nodig de kabel.

Controleer de vrije slag van de koppelingshendel.

Stel indien nodig bij.6-17, 6-18
Gasgreep

Controleer of de werking soepel is.

Controleer de vrije slag van de kabel.

Vraag indien nodig de Yamaha dealer om de vrije slag van de kabel af te stel-
len, en de kabel en het kabelhuis te smeren.6-14, 6-20
Wielen en banden

Controleer op schade.

Controleer de conditie van de band en de profieldiepte.

Controleer de bandspanning.

Corrigeer indien nodig.6-15, 6-16

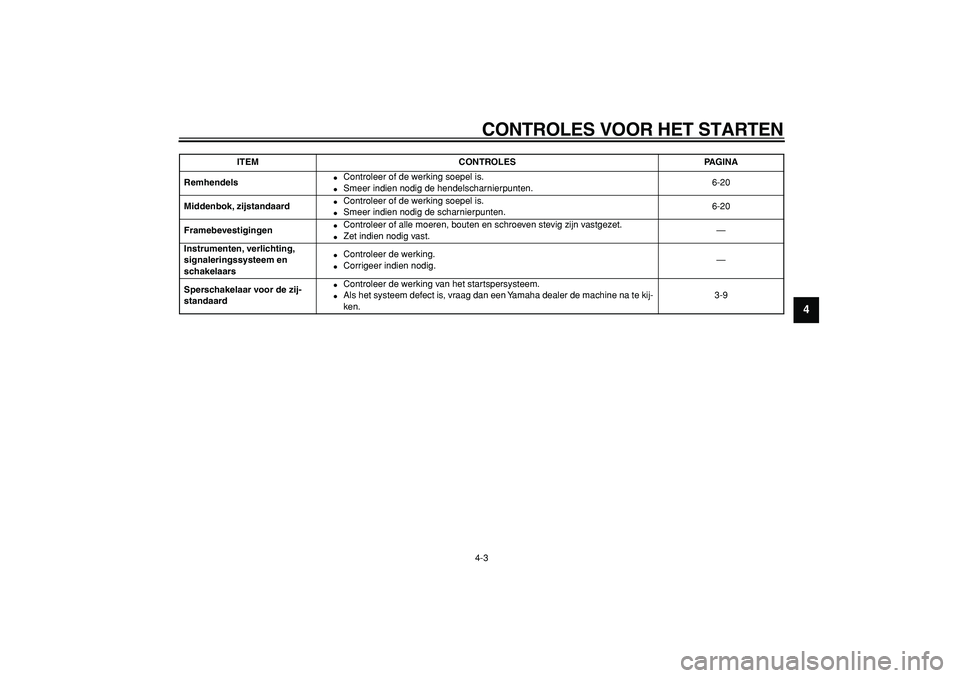

CONTROLES VOOR HET STARTEN
4-3
2
3
45
6
7
8
9

Remhendels

Controleer of de werking soepel is.

Smeer indien nodig de hendelscharnierpunten.6-20
Middenbok, zijstandaard

Controleer of de werking soepel is.

Smeer indien nodig de scharnierpunten.6-20
Framebevestigingen

Controleer of alle moeren, bouten en schroeven stevig zijn vastgezet.

Zet indien nodig vast.—
Instrumenten, verlichting,
signaleringssysteem en
schakelaars

Controleer de werking.

Corrigeer indien nodig.—
Sperschakelaar voor de zij-
standaard

Controleer de werking van het startspersysteem.

Als het systeem defect is, vraag dan een Yamaha dealer de machine na te kij-
ken.3-9
ITEM CONTROLES PAGINA

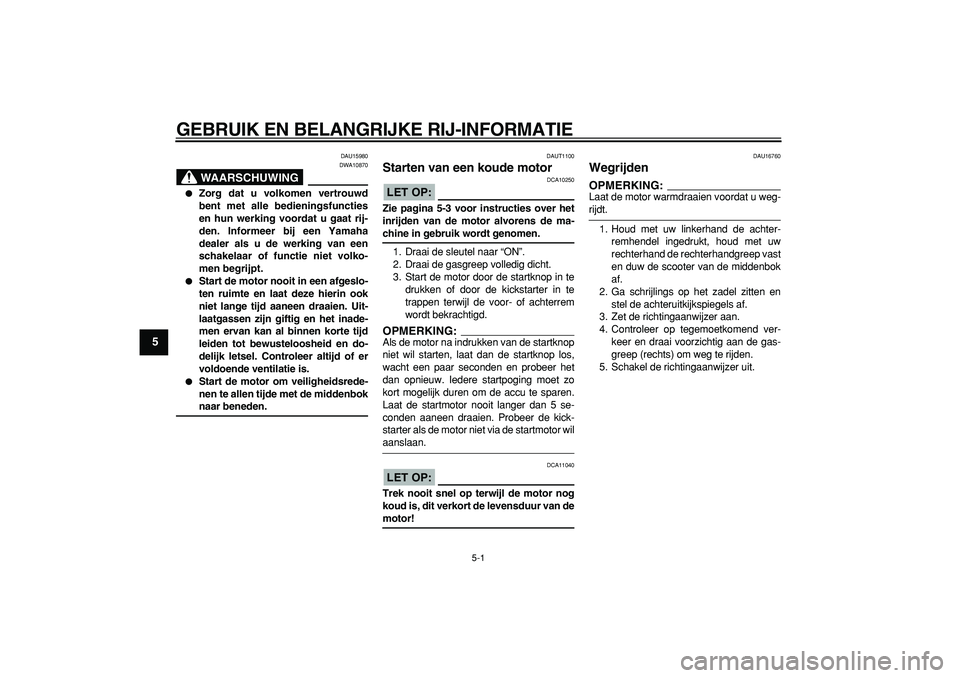

5-1
1
2
3
4
5
6
7
8
9

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
DAU15980
WAARSCHUWING

DWA10870

Zorg dat u volkomen vertrouwd
bent met alle bedieningsfuncties
en hun werking voordat u gaat rij-
den. Informeer bij een Yamaha
dealer als u de werking van een
schakelaar of functie niet volko-
men begrijpt.

Start de motor nooit in een afgeslo-
ten ruimte en laat deze hierin ook
niet lange tijd aaneen draaien. Uit-
laatgassen zijn giftig en het inade-
men ervan kan al binnen korte tijd
leiden tot bewusteloosheid en do-
delijk letsel. Controleer altijd of er
voldoende ventilatie is.

Start de motor om veiligheidsrede-
nen te allen tijde met de middenbok
naar beneden.
DAUT1100
Starten van een koude motor
LET OP:

DCA10250

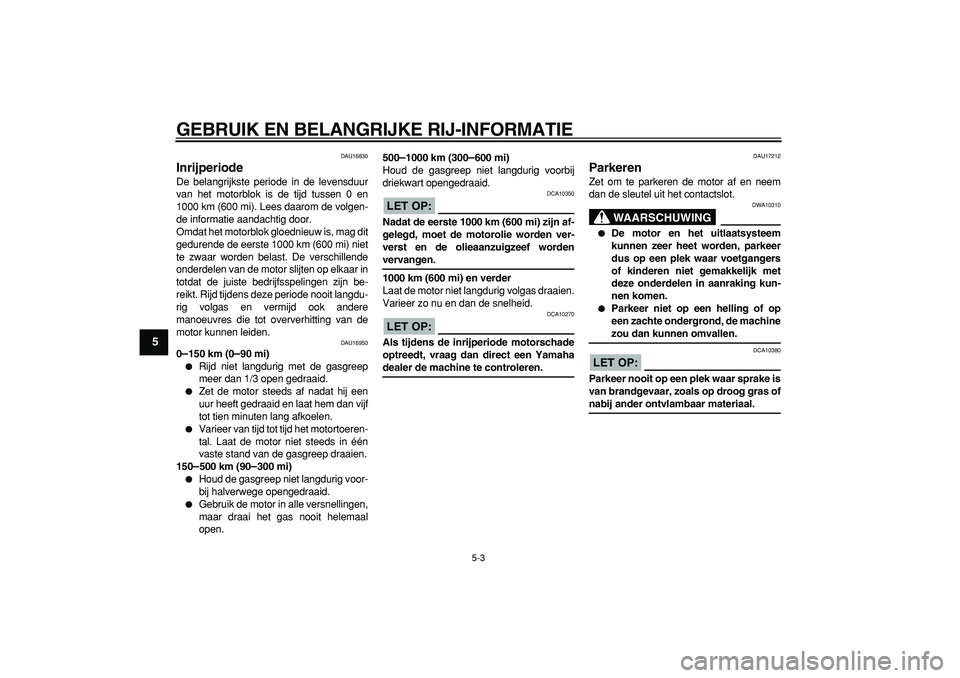

Zie pagina 5-3 voor instructies over het
inrijden van de motor alvorens de ma-
chine in gebruik wordt genomen.
1. Draai de sleutel naar “ON”.
2. Draai de gasgreep volledig dicht.
3. Start de motor door de startknop in te
drukken of door de kickstarter in te
trappen terwijl de voor- of achterrem
wordt bekrachtigd.
OPMERKING:

Als de motor na indrukken van de startknop
niet wil starten, laat dan de startknop los,
wacht een paar seconden en probeer het
dan opnieuw. Iedere startpoging moet zo
kort mogelijk duren om de accu te sparen.
Laat de startmotor nooit langer dan 5 se-
conden aaneen draaien. Probeer de kick-
starter als de motor niet via de startmotor wil
aanslaan.
LET OP:

DCA11040
Trek nooit snel op terwijl de motor nog
koud is, dit verkort de levensduur van de
motor!
DAU16760
Wegrijden
OPMERKING:

Laat de motor warmdraaien voordat u weg-
rijdt.
1. Houd met uw linkerhand de achter-
remhendel ingedrukt, houd met uw
rechterhand de rechterhandgreep vast
en duw de scooter van de middenbok
af.
2. Ga schrijlings op het zadel zitten en
stel de achteruitkijkspiegels af.
3. Zet de richtingaanwijzer aan.
4. Controleer op tegemoetkomend ver-
keer en draai voorzichtig aan de gas-
greep (rechts) om weg te rijden.
5. Schakel de richtingaanwijzer uit.

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE

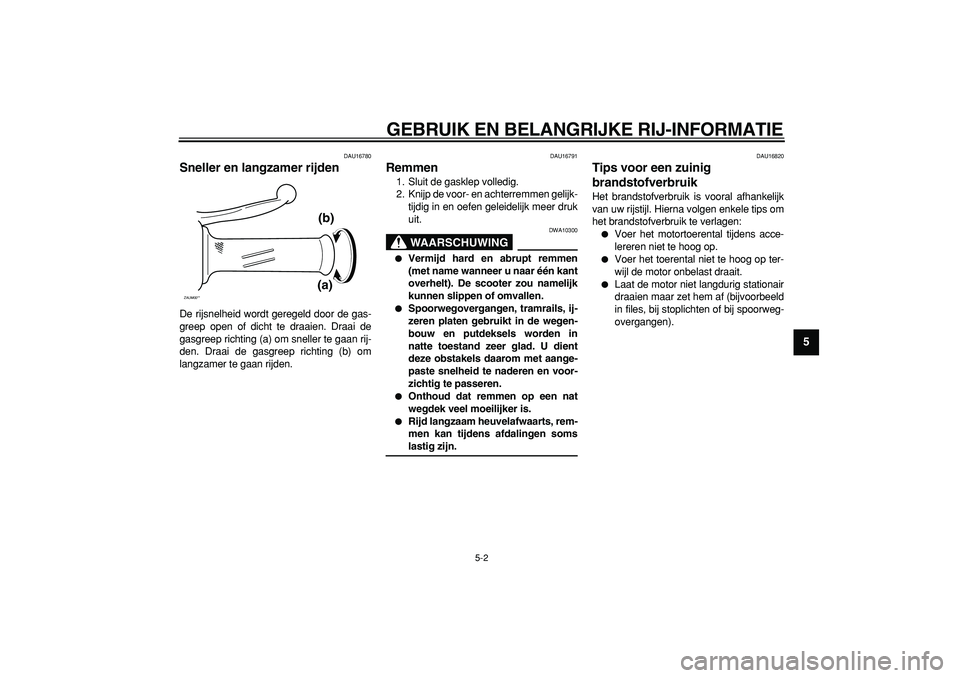

5-2
2
3
4
56
7
8
9

DAU16780
Sneller en langzamer rijden
De rijsnelheid wordt geregeld door de gas-
greep open of dicht te draaien. Draai de
gasgreep richting (a) om sneller te gaan rij-
den. Draai de gasgreep richting (b) om
langzamer te gaan rijden.
DAU16791
Remmen
1. Sluit de gasklep volledig.
2. Knijp de voor- en achterremmen gelijk-
tijdig in en oefen geleidelijk meer druk
uit.
WAARSCHUWING

DWA10300

Vermijd hard en abrupt remmen
(met name wanneer u naar één kant
overhelt). De scooter zou namelijk
kunnen slippen of omvallen.

Spoorwegovergangen, tramrails, ij-
zeren platen gebruikt in de wegen-
bouw en putdeksels worden in
natte toestand zeer glad. U dient
deze obstakels daarom met aange-
paste snelheid te naderen en voor-
zichtig te passeren.

Onthoud dat remmen op een nat
wegdek veel moeilijker is.

Rijd langzaam heuvelafwaarts, rem-
men kan tijdens afdalingen soms
lastig zijn.
DAU16820
Tips voor een zuinig
brandstofverbruik
Het brandstofverbruik is vooral afhankelijk
van uw rijstijl. Hierna volgen enkele tips om
het brandstofverbruik te verlagen:

Voer het motortoerental tijdens acce-
lereren niet te hoog op.

Voer het toerental niet te hoog op ter-
wijl de motor onbelast draait.

Laat de motor niet langdurig stationair
draaien maar zet hem af (bijvoorbeeld
in files, bij stoplichten of bij spoorweg-
overgangen).
ZAUM00**
(a)(b)

GEBRUIK EN BELANGRIJKE RIJ-INFORMATIE
5-3
1
2
3
4
5
6
7
8
9

DAU16830
Inrijperiode
De belangrijkste periode in de levensduur
van het motorblok is de tijd tussen 0 en
1000 km (600 mi). Lees daarom de volgen-
de informatie aandachtig door.
Omdat het motorblok gloednieuw is, mag dit
gedurende de eerste 1000 km (600 mi) niet
te zwaar worden belast. De verschillende
onderdelen van de motor slijten op elkaar in
totdat de juiste bedrijfsspelingen zijn be-
reikt. Rijd tijdens deze periode nooit langdu-
rig volgas en vermijd ook andere
manoeuvres die tot oververhitting van de
motor kunnen leiden.
DAU16950
0
–
150 km (0
–
90 mi)

Rijd niet langdurig met de gasgreep
meer dan 1/3 open gedraaid.

Zet de motor steeds af nadat hij een
uur heeft gedraaid en laat hem dan vijf
tot tien minuten lang afkoelen.

Varieer van tijd tot tijd het motortoeren-
tal. Laat de motor niet steeds in één
vaste stand van de gasgreep draaien.
150
–
500 km (90
–
300 mi)

Houd de gasgreep niet langdurig voor-
bij halverwege opengedraaid.

Gebruik de motor in alle versnellingen,
maar draai het gas nooit helemaal
open.
500
–
1000 km (300
–
600 mi)
Houd de gasgreep niet langdurig voorbij
driekwart opengedraaid.
LET OP:

DCA10350
Nadat de eerste 1000 km (600 mi) zijn af-
gelegd, moet de motorolie worden ver-
verst en de olieaanzuigzeef worden
vervangen.
1000 km (600 mi) en verder
Laat de motor niet langdurig volgas draaien.
Varieer zo nu en dan de snelheid.
LET OP:

DCA10270
Als tijdens de inrijperiode motorschade
optreedt, vraag dan direct een Yamaha
dealer de machine te controleren.
DAU17212
Parkeren
Zet om te parkeren de motor af en neem
dan de sleutel uit het contactslot.
WAARSCHUWING

DWA10310

De motor en het uitlaatsysteem
kunnen zeer heet worden, parkeer
dus op een plek waar voetgangers
of kinderen niet gemakkelijk met
deze onderdelen in aanraking kun-
nen komen.

Parkeer niet op een helling of op
een zachte ondergrond, de machine
zou dan kunnen omvallen.
LET OP:

DCA10380
Parkeer nooit op een plek waar sprake is
van brandgevaar, zoals op droog gras of
nabij ander ontvlambaar materiaal.
