YAMAHA CYGNUS 125 2005 Instructieboekje (in Dutch)

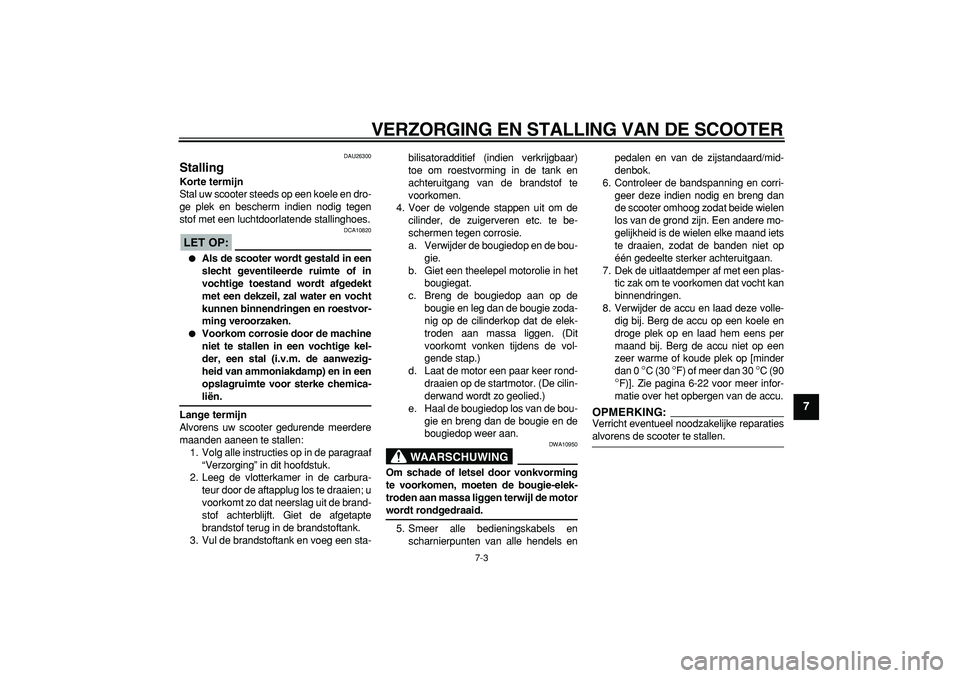

VERZORGING EN STALLING VAN DE SCOOTER
7-3
2
3
4
5
6
78
9

DAU26300
Stalling
Korte termijn
Stal uw scooter steeds op een koele en dro-
ge plek en bescherm indien nodig tegen
stof met een luchtdoorlatende stallinghoes.
LET OP:

DCA10820

Als de scooter wordt gestald in een
slecht geventileerde ruimte of in
vochtige toestand wordt afgedekt
met een dekzeil, zal water en vocht
kunnen binnendringen en roestvor-
ming veroorzaken.

Voorkom corrosie door de machine
niet te stallen in een vochtige kel-
der, een stal (i.v.m. de aanwezig-
heid van ammoniakdamp) en in een
opslagruimte voor sterke chemica-
liën.
Lange termijn
Alvorens uw scooter gedurende meerdere
maanden aaneen te stallen:
1. Volg alle instructies op in de paragraaf
“Verzorging” in dit hoofdstuk.
2. Leeg de vlotterkamer in de carbura-
teur door de aftapplug los te draaien; u
voorkomt zo dat neerslag uit de brand-
stof achterblijft. Giet de afgetapte
brandstof terug in de brandstoftank.
3. Vul de brandstoftank en voeg een sta-bilisatoradditief (indien verkrijgbaar)
toe om roestvorming in de tank en
achteruitgang van de brandstof te
voorkomen.
4. Voer de volgende stappen uit om de
cilinder, de zuigerveren etc. te be-
schermen tegen corrosie.
a. Verwijder de bougiedop en de bou-
gie.
b. Giet een theelepel motorolie in het
bougiegat.
c. Breng de bougiedop aan op de
bougie en leg dan de bougie zoda-
nig op de cilinderkop dat de elek-
troden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer rond-
draaien op de startmotor. (De cilin-
derwand wordt zo geolied.)
e. Haal de bougiedop los van de bou-
gie en breng dan de bougie en de
bougiedop weer aan.
WAARSCHUWING

DWA10950
Om schade of letsel door vonkvorming
te voorkomen, moeten de bougie-elek-
troden aan massa liggen terwijl de motor
wordt rondgedraaid.
5. Smeer alle bedieningskabels en
scharnierpunten van alle hendels enpedalen en van de zijstandaard/mid-
denbok.
6. Controleer de bandspanning en corri-
geer deze indien nodig en breng dan
de scooter omhoog zodat beide wielen
los van de grond zijn. Een andere mo-
gelijkheid is de wielen elke maand iets
te draaien, zodat de banden niet op
één gedeelte sterker achteruitgaan.
7. Dek de uitlaatdemper af met een plas-
tic zak om te voorkomen dat vocht kan
binnendringen.
8. Verwijder de accu en laad deze volle-
dig bij. Berg de accu op een koele en
droge plek op en laad hem eens per
maand bij. Berg de accu niet op een
zeer warme of koude plek op [minder
dan 0
°
C (30
°
F) of meer dan 30
°
C (90
°
F)]. Zie pagina 6-22 voor meer infor-
matie over het opbergen van de accu.
OPMERKING:

Verricht eventueel noodzakelijke reparaties
alvorens de scooter te stallen.

8-1
1
2
3
4
5
6
7
8
9

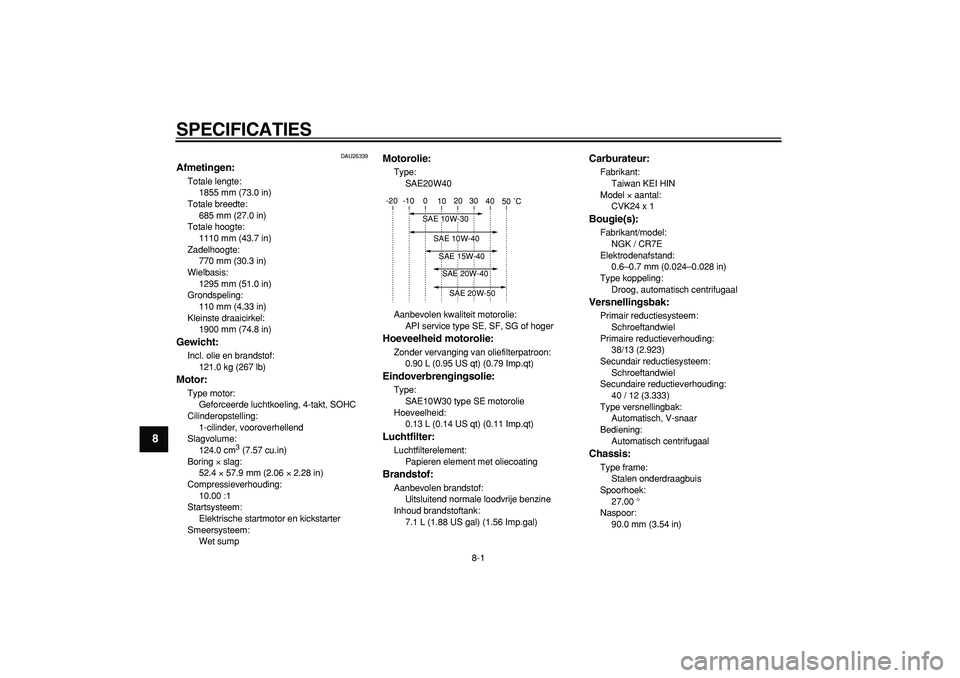

SPECIFICATIES
DAU26339
Afmetingen:
Totale lengte:
1855 mm (73.0 in)
Totale breedte:
685 mm (27.0 in)
Totale hoogte:
1110 mm (43.7 in)
Zadelhoogte:
770 mm (30.3 in)
Wielbasis:
1295 mm (51.0 in)
Grondspeling:
110 mm (4.33 in)
Kleinste draaicirkel:
1900 mm (74.8 in)
Gewicht:
Incl. olie en brandstof:
121.0 kg (267 lb)
Motor:
Type motor:
Geforceerde luchtkoeling, 4-takt, SOHC
Cilinderopstelling:
1-cilinder, vooroverhellend
Slagvolume:
124.0 cm
3

(7.57 cu.in)
Boring
×
slag:
52.4
×
57.9 mm (2.06
×
2.28 in)
Compressieverhouding:
10.00 :1
Startsysteem:
Elektrische startmotor en kickstarter
Smeersysteem:
Wet sump

Motorolie:
Type:
SAE20W40
Aanbevolen kwaliteit motorolie:
API service type SE, SF, SG of hoger
Hoeveelheid motorolie:
Zonder vervanging van oliefilterpatroon:
0.90 L (0.95 US qt) (0.79 Imp.qt)
Eindoverbrengingsolie:
Type:
SAE10W30 type SE motorolie
Hoeveelheid:
0.13 L (0.14 US qt) (0.11 Imp.qt)
Luchtfilter:
Luchtfilterelement:
Papieren element met oliecoating
Brandstof:
Aanbevolen brandstof:
Uitsluitend normale loodvrije benzine
Inhoud brandstoftank:
7.1 L (1.88 US gal) (1.56 Imp.gal)
Carburateur:
Fabrikant:
Taiwan KEI HIN
Model
×
aantal:
CVK24 x 1
Bougie(s):
Fabrikant/model:
NGK / CR7E
Elektrodenafstand:
0.6–0.7 mm (0.024–0.028 in)
Type koppeling:
Droog, automatisch centrifugaal
Versnellingsbak:
Primair reductiesysteem:
Schroeftandwiel
Primaire reductieverhouding:
38/13 (2.923)
Secundair reductiesysteem:
Schroeftandwiel
Secundaire reductieverhouding:
40 / 12 (3.333)
Type versnellingbak:
Automatisch, V-snaar
Bediening:
Automatisch centrifugaal
Chassis:
Type frame:
Stalen onderdraagbuis
Spoorhoek:
27.00 °
Naspoor:
90.0 mm (3.54 in)
-20 -10 0
10 20 30
40
50 ˚C
SAE 10W-30
SAE 15W-40SAE 20W-40SAE 20W-50
SAE 10W-40

SPECIFICATIES
8-2
2
3
4
5
6
7
89

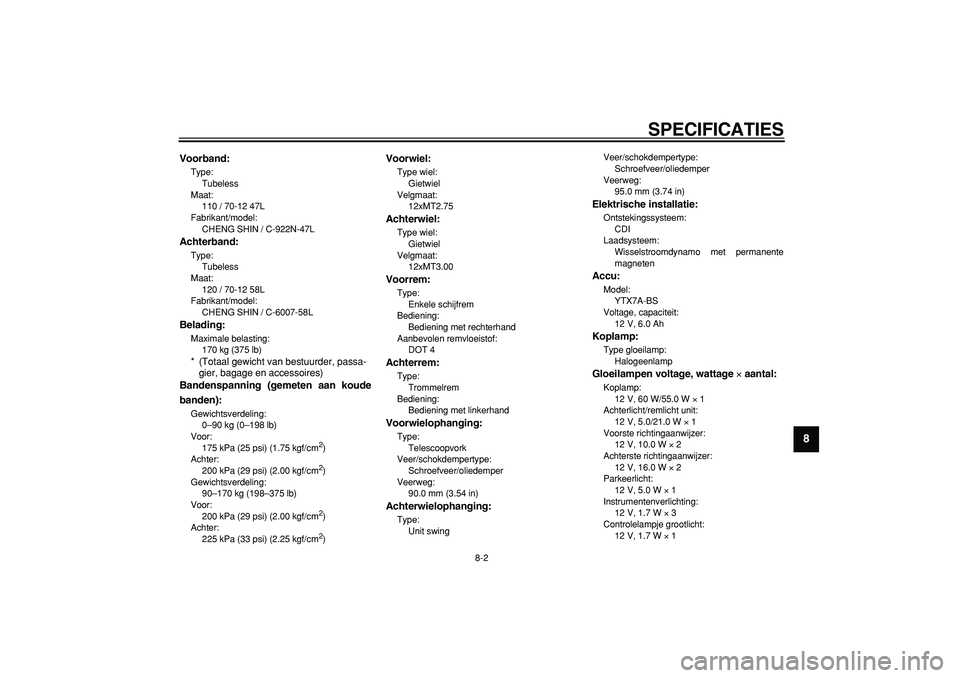

Voorband:
Type:
Tubeless
Maat:
110 / 70-12 47L
Fabrikant/model:
CHENG SHIN / C-922N-47L
Achterband:
Type:
Tubeless
Maat:
120 / 70-12 58L
Fabrikant/model:
CHENG SHIN / C-6007-58L
Belading:
Maximale belasting:
170 kg (375 lb)
* (Totaal gewicht van bestuurder, passa-
gier, bagage en accessoires)

Bandenspanning (gemeten aan koude
banden):
Gewichtsverdeling:
0–90 kg (0–198 lb)
Voor:
175 kPa (25 psi) (1.75 kgf/cm
2

)
Achter:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Gewichtsverdeling:
90–170 kg (198–375 lb)
Voor:
200 kPa (29 psi) (2.00 kgf/cm
2

)
Achter:
225 kPa (33 psi) (2.25 kgf/cm
2

)
Voorwiel:
Type wiel:
Gietwiel
Velgmaat:
12xMT2.75
Achterwiel:
Type wiel:
Gietwiel
Velgmaat:
12xMT3.00
Voorrem:
Type:
Enkele schijfrem
Bediening:
Bediening met rechterhand
Aanbevolen remvloeistof:
DOT 4
Achterrem:
Type:
Trommelrem
Bediening:
Bediening met linkerhand
Voorwielophanging:
Type:
Telescoopvork
Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
90.0 mm (3.54 in)
Achterwielophanging:
Type:
Unit swing Veer/schokdempertype:
Schroefveer/oliedemper
Veerweg:
95.0 mm (3.74 in)
Elektrische installatie:
Ontstekingssysteem:
CDI
Laadsysteem:
Wisselstroomdynamo met permanente
magneten
Accu:
Model:
YTX7A-BS
Voltage, capaciteit:
12 V, 6.0 Ah
Koplamp:
Type gloeilamp:
Halogeenlamp
Gloeilampen voltage, wattage
×
aantal:
Koplamp:
12 V, 60 W/55.0 W
×
1
Achterlicht/remlicht unit:
12 V, 5.0/21.0 W
×
1
Voorste richtingaanwijzer:
12 V, 10.0 W
×
2
Achterste richtingaanwijzer:
12 V, 16.0 W
×
2
Parkeerlicht:
12 V, 5.0 W
×
1
Instrumentenverlichting:
12 V, 1.7 W
×
3
Controlelampje grootlicht:
12 V, 1.7 W
×
1

SPECIFICATIES
8-3
1
2
3
4
5
6
7
8
9

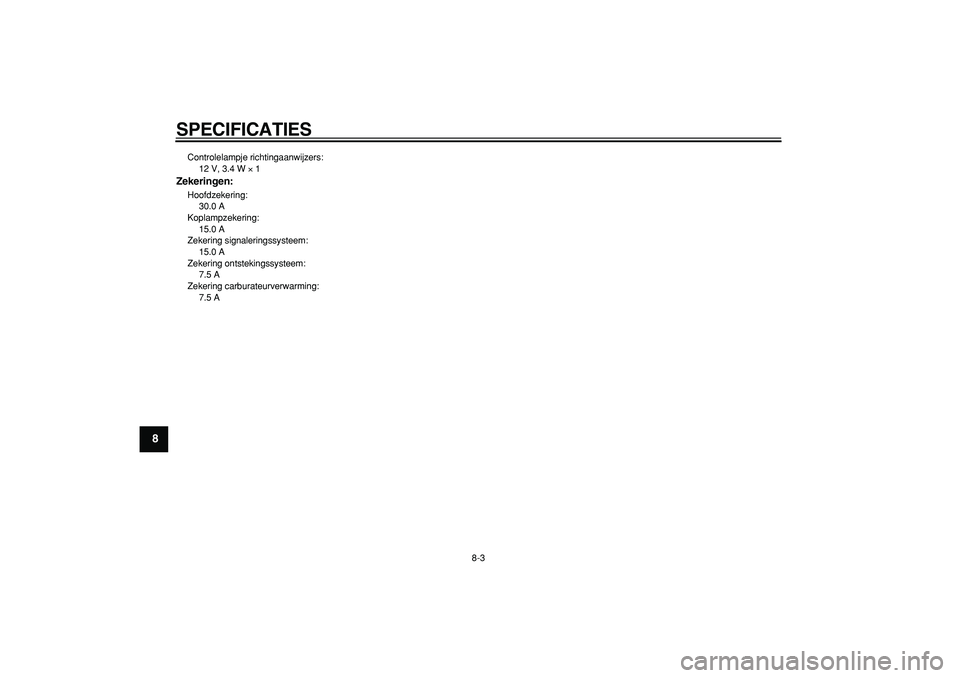

Controlelampje richtingaanwijzers:
12 V, 3.4 W
×
1
Zekeringen:
Hoofdzekering:
30.0 A
Koplampzekering:
15.0 A
Zekering signaleringssysteem:
15.0 A
Zekering ontstekingssysteem:
7.5 A
Zekering carburateurverwarming:
7.5 A

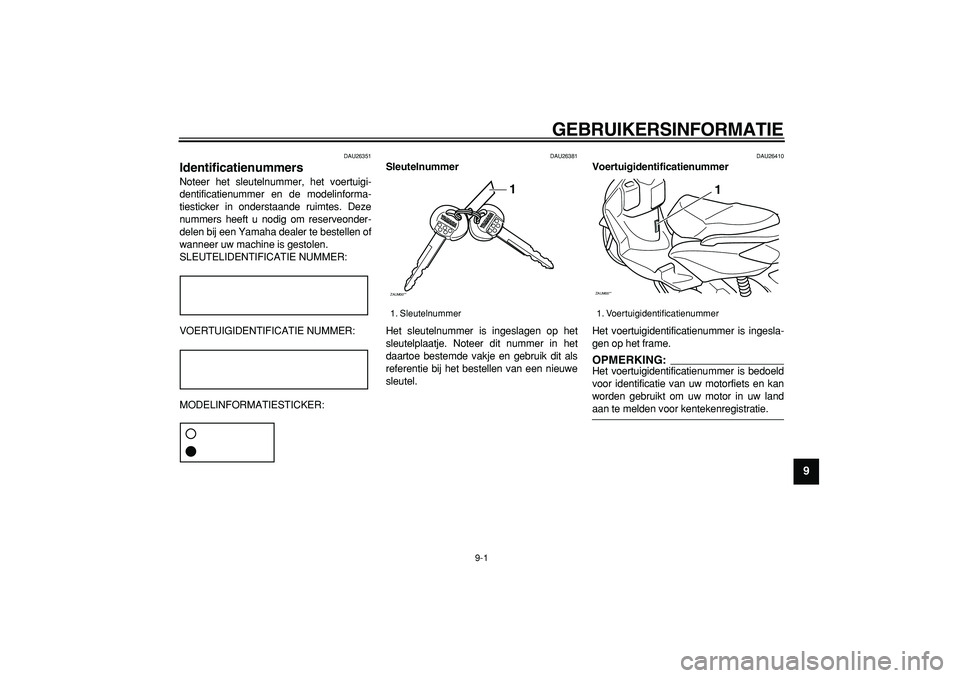

GEBRUIKERSINFORMATIE
9-1
2
3
4
5
6
7
8
9

DAU26351
Identificatienummers
Noteer het sleutelnummer, het voertuigi-
dentificatienummer en de modelinforma-
tiesticker in onderstaande ruimtes. Deze
nummers heeft u nodig om reserveonder-
delen bij een Yamaha dealer te bestellen of
wanneer uw machine is gestolen.
SLEUTELIDENTIFICATIE NUMMER:
VOERTUIGIDENTIFICATIE NUMMER:
MODELINFORMATIESTICKER:
DAU26381
Sleutelnummer
Het sleutelnummer is ingeslagen op het
sleutelplaatje. Noteer dit nummer in het
daartoe bestemde vakje en gebruik dit als
referentie bij het bestellen van een nieuwe
sleutel.
DAU26410
Voertuigidentificatienummer
Het voertuigidentificatienummer is ingesla-
gen op het frame.
OPMERKING:

Het voertuigidentificatienummer is bedoeld
voor identificatie van uw motorfiets en kan
worden gebruikt om uw motor in uw land
aan te melden voor kentekenregistratie.
1. Sleutelnummer
ZAUM00**
1

1. Voertuigidentificatienummer
ZAUM00**
1

GEBRUIKERSINFORMATIE
9-2
1
2
3
4
5
6
7
8
9

DAUT1440
Modelinformatiesticker
De modelinformatiesticker is bevestigd aan
de binnenzijde van het opbergcomparti-
ment. (Zie pagina 3-8.) Noteer de informatie
op deze sticker in het daartoe bestemde
vakje. Deze informatie is nodig om reser-
ve-onderdelen te bestellen bij een Yamaha
dealer.
1. Modelinformatiesticker
ZAUM00**
1

INDEX
A
Aandachtspunten voor veilig motorrijden ..1-4
Accu.........................................................6-22
Achterremhendel, afstellen van vrije
slag ........................................................6-17
B
Bagagehaak ..............................................3-9
Banden ....................................................6-15
Bougie, controleren ...................................6-7
Brandstof ...................................................3-6
Brandstofniveaumeter ...............................3-3
Brandstofverbruik, tips voor een zuinig .....5-2
C
Carburateur,afstellen ...............................6-13
Claxonschakelaar ......................................3-4
Contactslot/stuurslot ..................................3-1
Controlelampje grootlicht ...........................3-2
Controlelampje richtingaanwijzers .............3-2
Controlelampjes .........................................3-2
Controlelijst voor gebruik ...........................4-2
D
Dimlichtschakelaar ....................................3-4
G
Gasgreep en gaskabel, controleren en
smeren ..................................................6-20
Gereedschapsset ......................................6-1
Gloeilamp remlicht/achterlicht,
vervangen..............................................6-26
Gloeilamp richtingaanwijzer (voor),
vervangen..............................................6-26
H
Helmbevestiging ........................................3-7
I
Identificatienummers .................................9-1Inrijperiode................................................. 5-3
K
Kabels, controleren en smeren ............... 6-19
Kickstarter ................................................. 3-7
Klepspeling .............................................. 6-14
Koplampgloeilamp, vervangen ................ 6-25
L
Locaties van onderdelen ........................... 2-1
Luchtfilter en luchtfilterelementen in
v-snaarbehuizing ................................... 6-11
M
Middenbok en zijstandaard, controleren
en smeren ............................................. 6-20
Modelinformatiesticker .............................. 9-2
Motorolie en olieaanzuigzeef..................... 6-8
O
Opbergcompartiment................................. 3-8
P
Panelen, verwijderen en aanbrengen........ 6-6
Parkeren .................................................... 5-3
Periodiek smeer- en onderhoudsschema.. 6-3
Problemen oplossen................................ 6-27
R
Remblokken en remschoenen
controleren ............................................ 6-18
Remhendel, achterrem .............................. 3-4
Remhendels, smeren .............................. 6-20
Remmen .................................................... 5-2
Remvloeistofniveau, controleren ............. 6-18
Remvloeistof, verversen .......................... 6-19
Richtingaanwijzerschakelaar ..................... 3-4
S
Sleutelnummer .......................................... 9-1
Snelheidsmeterunit.................................... 3-3Sneller en langzamer rijden ...................... 5-2
Specificaties .............................................. 8-1
Stalling ...................................................... 7-3
Starten van een koude motor .................... 5-1
Startknop ................................................... 3-4
Storingzoekschema................................. 6-28
Stuurschakelaars ...................................... 3-3
Stuursysteem, controleren ...................... 6-21
T
Tankdop .................................................... 3-5
U
Uitlaatkatalysator....................................... 3-6
V
Veiligheidsinformatie ................................. 1-1
Versnellingsbakolie ................................. 6-10
Verzorging ................................................. 7-1
Voertuigidentificatienummer...................... 9-1
Voorremhendel.......................................... 3-4
Voorremhendel, controleren van vrije
slag ....................................................... 6-17
Voorvork, controleren .............................. 6-21
Vrije slag gaskabel, afstellen................... 6-14
W
Wegrijden .................................................. 5-1
Werkingscontrole
zijstandaardsperschakelaar .................... 3-9
Wielen ..................................................... 6-16
Wiellagers controleren ............................ 6-22
Z
Zadel ......................................................... 3-7
Zekeringen, vervangen ........................... 6-24
Zijstandaard .............................................. 3-9
