INFORMATION RELATIVA A LA SEGURIDAD
1-4
1
el scooter desatendido y quite la llave
del interruptor principal. Cuando esta-
cione el scooter, tenga en cuenta lo si-
guiente:

El motor y el sistema de escape
pueden estar calientes; por tanto,
estacione el scooter en un lugar en
el que resulte difícil que los peato-
nes o los niños toquen dichas zonas
calientes.

No estacione el scooter en una
cuesta o sobre suelo blando, ya que
se podría caer.

No estacione el scooter cerca de
una fuente inflamable (p.ej., un ca-
lefactor de queroseno o cerca de
una llama), ya que podría prender-
se fuego.

En caso de ingestión de gasolina, de
inhalación de una gran cantidad de va-
por de gasolina o de contacto de ésta
con los ojos, acuda inmediatamente a
un médico. Si se derrama gasolina so-
bre la piel o la ropa, lave inmediata-
mente la zona afectada con agua y
jabón y cámbiese de ropa.
SAU10371

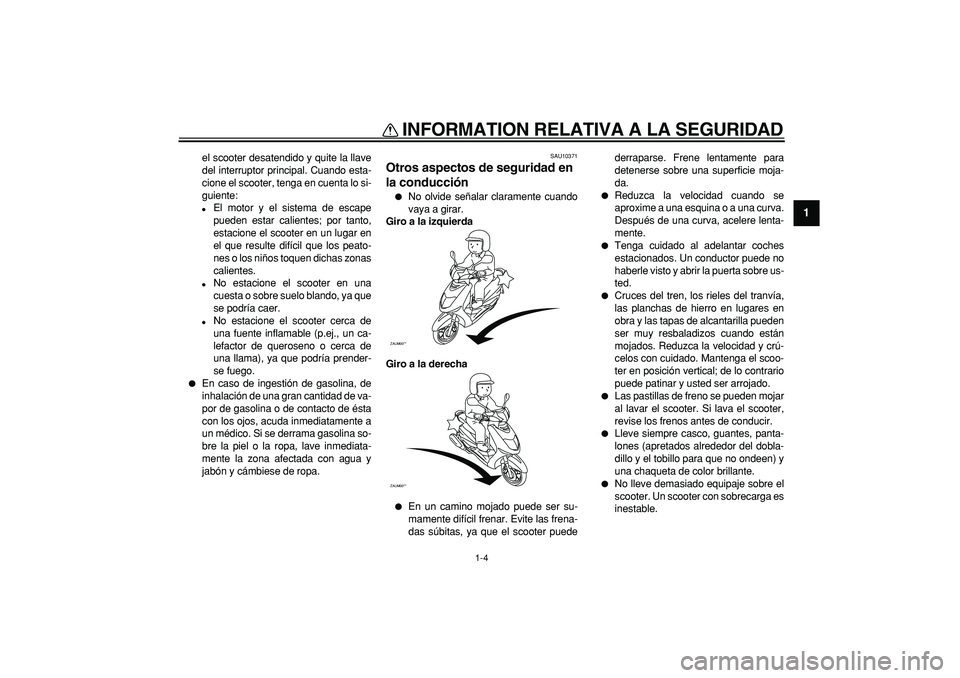

Otros aspectos de seguridad en
la conducción

No olvide señalar claramente cuando
vaya a girar.
Giro a la izquierda
Giro a la derecha

En un camino mojado puede ser su-
mamente difícil frenar. Evite las frena-
das súbitas, ya que el scooter puedederraparse. Frene lentamente para
detenerse sobre una superficie moja-
da.

Reduzca la velocidad cuando se
aproxime a una esquina o a una curva.
Después de una curva, acelere lenta-
mente.

Tenga cuidado al adelantar coches
estacionados. Un conductor puede no
haberle visto y abrir la puerta sobre us-
ted.

Cruces del tren, los rieles del tranvía,
las planchas de hierro en lugares en
obra y las tapas de alcantarilla pueden
ser muy resbaladizos cuando están
mojados. Reduzca la velocidad y crú-
celos con cuidado. Mantenga el scoo-
ter en posición vertical; de lo contrario
puede patinar y usted ser arrojado.

Las pastillas de freno se pueden mojar
al lavar el scooter. Si lava el scooter,
revise los frenos antes de conducir.

Lleve siempre casco, guantes, panta-
lones (apretados alrededor del dobla-
dillo y el tobillo para que no ondeen) y
una chaqueta de color brillante.

No lleve demasiado equipaje sobre el
scooter. Un scooter con sobrecarga es
inestable.
ZAUM00**ZAUM00**

2-1
1
2
3
4
5
6
7
8
9

DESCRIPCIÓN
SAU10410
Izquierda
1
23
4
5 6 7 8 9

1. Gancho para equipaje
2. Batería (página 6-23)
3. Compartimento porta objetos (página 3-9)
4. Luz de freno/piloto trasero (página 6-26)
5. Luz del intermitente trasero (página 6-27)
6. Filtro de aire (página 6-11)
7. Sistema de arranque a pedal (página 3-7)
8. Filtro de aire de la caja de la correa trapezoidal (página 6-11)9. Tapón del depósito de gasolina (página 3-5)

DESCRIPCIÓN
2-2
2
3
4
5
6
7
8
9

SAU10420

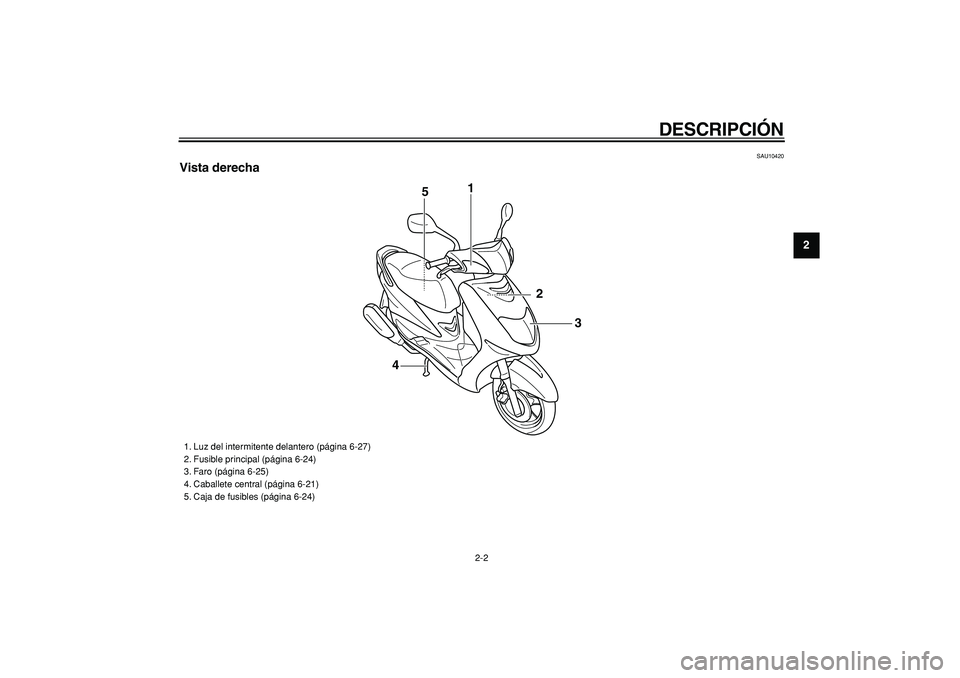

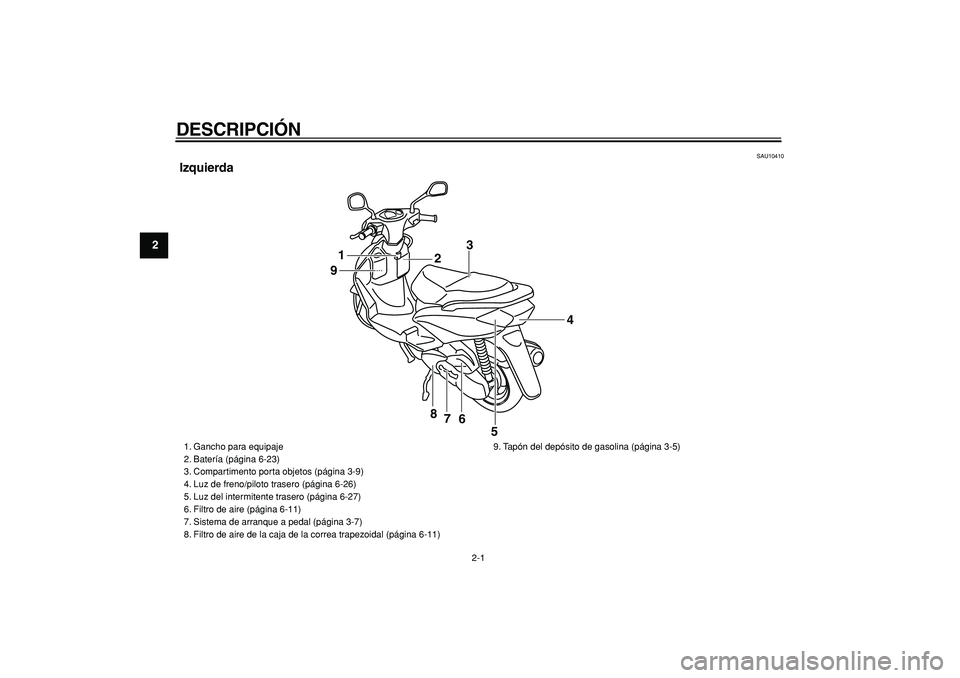

Vista derecha
1
2
3
45

1. Luz del intermitente delantero (página 6-27)
2. Fusible principal (página 6-24)
3. Faro (página 6-25)
4. Caballete central (página 6-21)
5. Caja de fusibles (página 6-24)

DESCRIPCIÓN
2-3
1
2
3
4
5
6
7
8
9

SAU10430

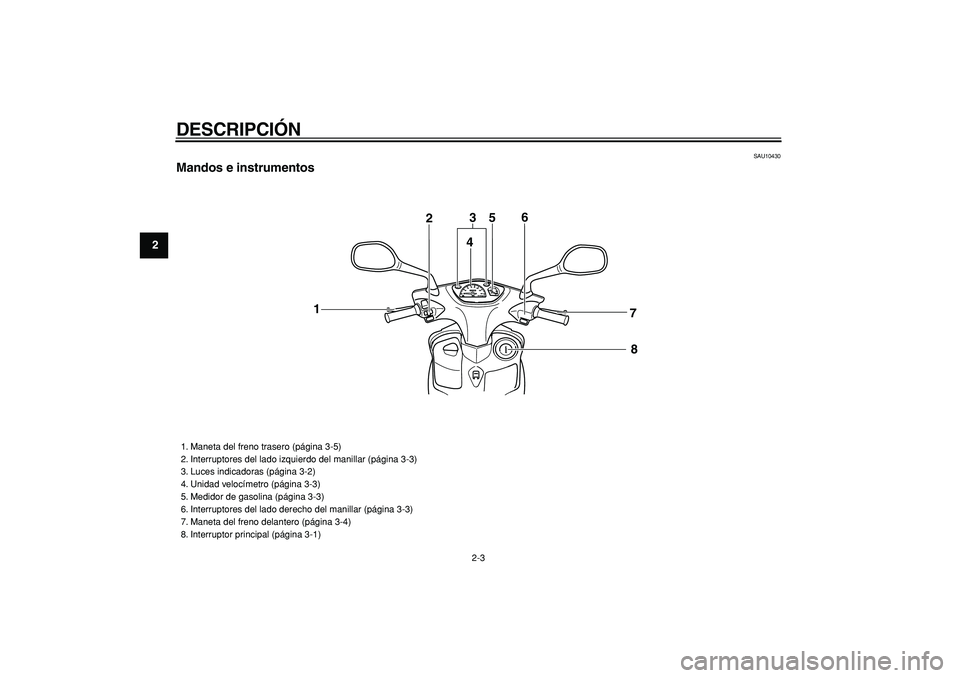

Mandos e instrumentos
123
456
7
8

1. Maneta del freno trasero (página 3-5)
2. Interruptores del lado izquierdo del manillar (página 3-3)
3. Luces indicadoras (página 3-2)
4. Unidad velocímetro (página 3-3)
5. Medidor de gasolina (página 3-3)
6. Interruptores del lado derecho del manillar (página 3-3)
7. Maneta del freno delantero (página 3-4)
8. Interruptor principal (página 3-1)

3-1
2
34
5
6
7
8
9

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
SAU10460

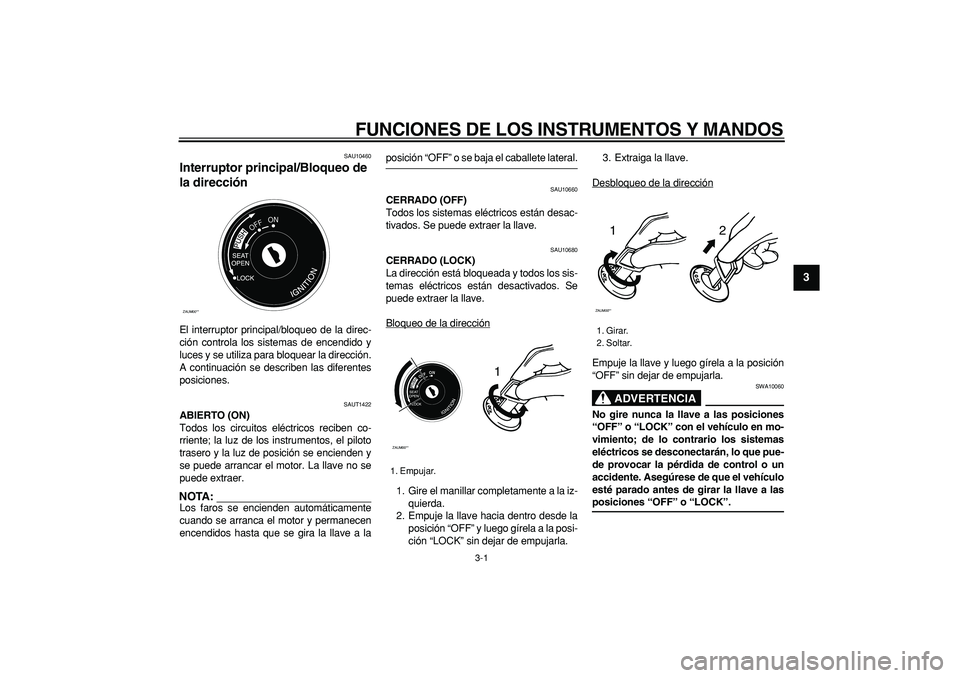

Interruptor principal/Bloqueo de
la dirección
El interruptor principal/bloqueo de la direc-
ción controla los sistemas de encendido y
luces y se utiliza para bloquear la dirección.
A continuación se describen las diferentes
posiciones.
SAUT1422
ABIERTO (ON)
Todos los circuitos eléctricos reciben co-
rriente; la luz de los instrumentos, el piloto
trasero y la luz de posición se encienden y
se puede arrancar el motor. La llave no se
puede extraer.
NOTA:

Los faros se encienden automáticamente
cuando se arranca el motor y permanecen
encendidos hasta que se gira la llave a la
posición “OFF” o se baja el caballete lateral.
SAU10660
CERRADO (OFF)
Todos los sistemas eléctricos están desac-
tivados. Se puede extraer la llave.
SAU10680
CERRADO (LOCK)
La dirección está bloqueada y todos los sis-
temas eléctricos están desactivados. Se
puede extraer la llave.
Bloqueo de la dirección
1. Gire el manillar completamente a la iz-
quierda.
2. Empuje la llave hacia dentro desde la
posición “OFF” y luego gírela a la posi-
ción “LOCK” sin dejar de empujarla.3. Extraiga la llave.
Desbloqueo de la dirección
Empuje la llave y luego gírela a la posición
“OFF” sin dejar de empujarla.
ADVERTENCIA

SWA10060
No gire nunca la llave a las posiciones
“OFF” o “LOCK” con el vehículo en mo-
vimiento; de lo contrario los sistemas
eléctricos se desconectarán, lo que pue-
de provocar la pérdida de control o un
accidente. Asegúrese de que el vehículo
esté parado antes de girar la llave a las
posiciones “OFF” o “LOCK”.
ZAUM00**
OFFON

1. Empujar.
ZAUM00**
OFFON
1

1. Girar.
2. Soltar.
12
ZAUM00**

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-2
1
2
3
4
5
6
7
8
9

SAU10980

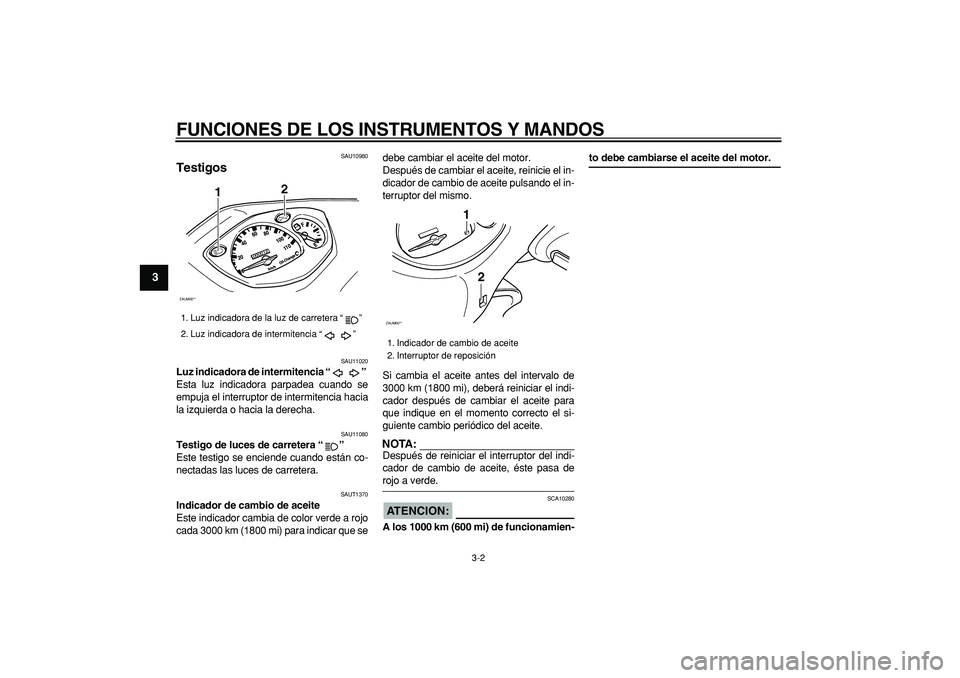

Testigos
SAU11020
Luz indicadora de intermitencia “”
Esta luz indicadora parpadea cuando se
empuja el interruptor de intermitencia hacia
la izquierda o hacia la derecha.
SAU11080
Testigo de luces de carretera “”
Este testigo se enciende cuando están co-
nectadas las luces de carretera.
SAUT1370
Indicador de cambio de aceite
Este indicador cambia de color verde a rojo
cada 3000 km (1800 mi) para indicar que sedebe cambiar el aceite del motor.
Después de cambiar el aceite, reinicie el in-
dicador de cambio de aceite pulsando el in-
terruptor del mismo.
Si cambia el aceite antes del intervalo de
3000 km (1800 mi), deberá reiniciar el indi-
cador después de cambiar el aceite para
que indique en el momento correcto el si-
guiente cambio periódico del aceite.
NOTA:

Después de reiniciar el interruptor del indi-
cador de cambio de aceite, éste pasa de
rojo a verde.
ATENCION:

SCA10280
A los 1000 km (600 mi) de funcionamien-
to debe cambiarse el aceite del motor.
1. Luz indicadora de la luz de carretera “”
2. Luz indicadora de intermitencia “”
ZAUM00**
12

1. Indicador de cambio de aceite
2. Interruptor de reposición
ZAUM00**
1
2

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-3
2
34
5
6
7
8
9

SAU11620

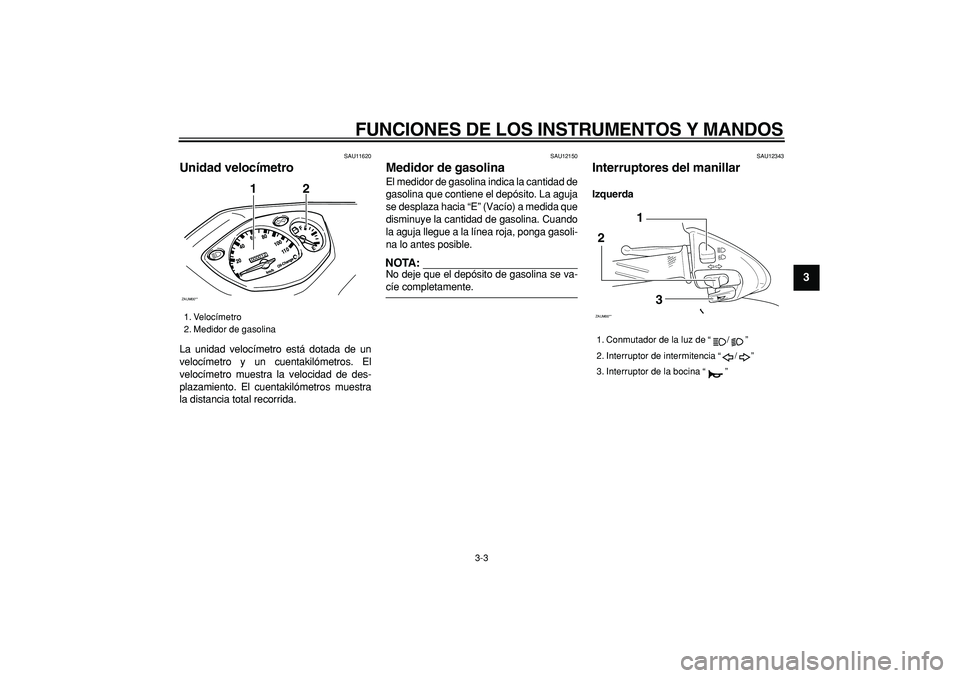

Unidad velocímetro
La unidad velocímetro está dotada de un
velocímetro y un cuentakilómetros. El
velocímetro muestra la velocidad de des-
plazamiento. El cuentakilómetros muestra
la distancia total recorrida.
SAU12150
Medidor de gasolina
El medidor de gasolina indica la cantidad de
gasolina que contiene el depósito. La aguja
se desplaza hacia “E” (Vacío) a medida que
disminuye la cantidad de gasolina. Cuando
la aguja llegue a la línea roja, ponga gasoli-
na lo antes posible.
NOTA:

No deje que el depósito de gasolina se va-
cíe completamente.
SAU12343
Interruptores del manillar
Izquerda
1. Velocímetro
2. Medidor de gasolina
ZAUM00**
12

1. Conmutador de la luz de “/”
2. Interruptor de intermitencia “/”
3. Interruptor de la bocina “”
ZAUM00**
1
2
3

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-4
1
2
3
4
5
6
7
8
9

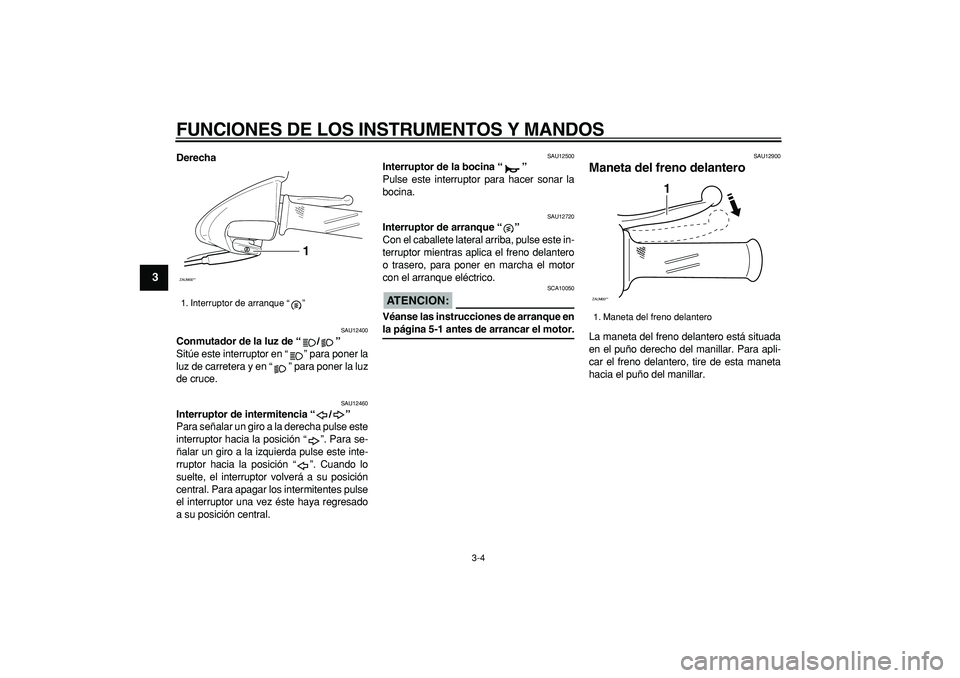

Derecha
SAU12400
Conmutador de la luz de “/”
Sitúe este interruptor en “” para poner la
luz de carretera y en “” para poner la luz
de cruce.
SAU12460
Interruptor de intermitencia “/”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición “”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición “”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12500
Interruptor de la bocina “”
Pulse este interruptor para hacer sonar la
bocina.
SAU12720
Interruptor de arranque “”
Con el caballete lateral arriba, pulse este in-
terruptor mientras aplica el freno delantero
o trasero, para poner en marcha el motor
con el arranque eléctrico.
ATENCION:

SCA10050
Véanse las instrucciones de arranque en
la página 5-1 antes de arrancar el motor.
SAU12900
Maneta del freno delantero
La maneta del freno delantero está situada
en el puño derecho del manillar. Para apli-
car el freno delantero, tire de esta maneta
hacia el puño del manillar.
1. Interruptor de arranque “”
ZAUM00**
1

1. Maneta del freno delantero
ZAUM00**
1

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-5
2
34
5
6
7
8
9

SAU12950

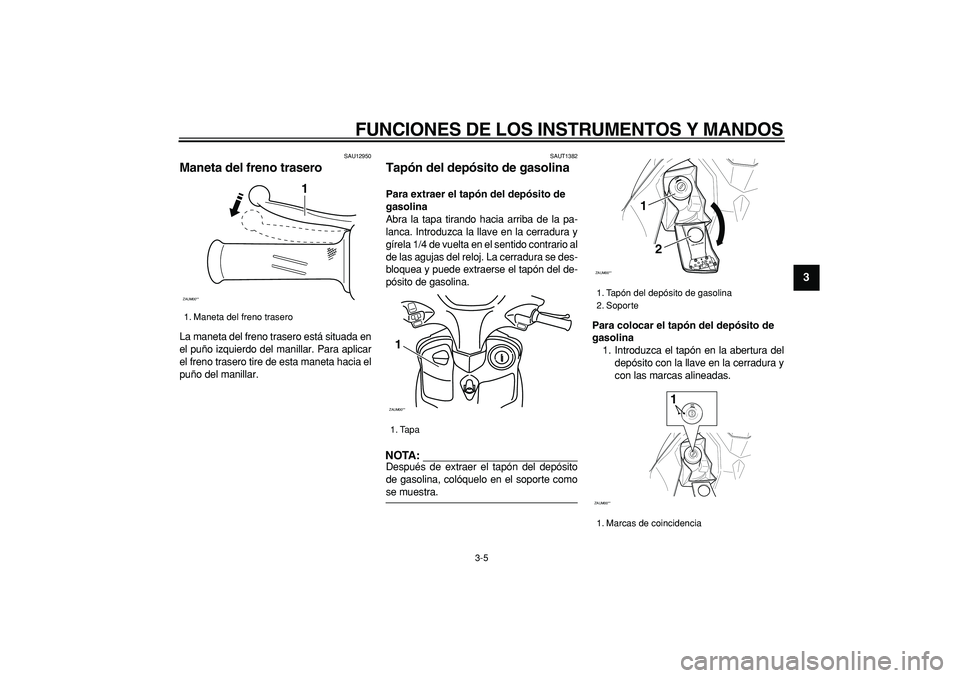

Maneta del freno trasero
La maneta del freno trasero está situada en
el puño izquierdo del manillar. Para aplicar
el freno trasero tire de esta maneta hacia el
puño del manillar.
SAUT1382
Tapón del depósito de gasolina
Para extraer el tapón del depósito de
gasolina
Abra la tapa tirando hacia arriba de la pa-
lanca. Introduzca la llave en la cerradura y
gírela 1/4 de vuelta en el sentido contrario al
de las agujas del reloj. La cerradura se des-
bloquea y puede extraerse el tapón del de-
pósito de gasolina.
NOTA:

Después de extraer el tapón del depósito
de gasolina, colóquelo en el soporte como
se muestra.
Para colocar el tapón del depósito de
gasolina
1. Introduzca el tapón en la abertura del
depósito con la llave en la cerradura y
con las marcas alineadas.
1. Maneta del freno trasero
ZAUM00**
1

1. Tapa
ZAUM00**1

1. Tapón del depósito de gasolina
2. Soporte
1. Marcas de coincidencia
ZAUM00**
1
2
ZAUM00**
1

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-6
1
2
3
4
5
6
7
8
9

2. Gire la llave en el sentido de las agujas
del reloj hasta su posición original y
luego extráigala.
NOTA:

No se puede colocar el tapón del depósito
de gasolina si la llave no se encuentra en la
cerradura. Además, la llave no se puede
extraer si el tapón no está correctamente
colocado y bloqueado.
3. Cierre la tapa.
ADVERTENCIA

SWA10130
Verifique que el tapón del depósito de
gasolina esté correctamente colocado
antes de emprender la marcha.

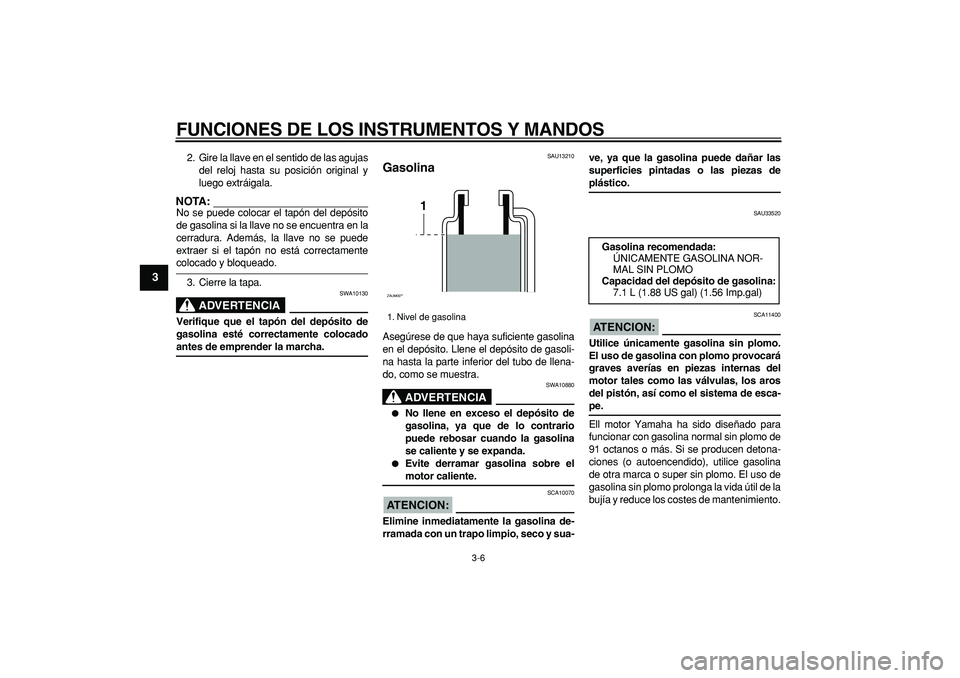

SAU13210
Gasolina
Asegúrese de que haya suficiente gasolina
en el depósito. Llene el depósito de gasoli-
na hasta la parte inferior del tubo de llena-
do, como se muestra.
ADVERTENCIA

SWA10880

No llene en exceso el depósito de
gasolina, ya que de lo contrario
puede rebosar cuando la gasolina
se caliente y se expanda.

Evite derramar gasolina sobre el
motor caliente.
ATENCION:

SCA10070
Elimine inmediatamente la gasolina de-
rramada con un trapo limpio, seco y sua-ve, ya que la gasolina puede dañar las
superficies pintadas o las piezas de
plástico.
SAU33520
ATENCION:

SCA11400
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
del pistón, así como el sistema de esca-
pe.
Ell motor Yamaha ha sido diseñado para
funcionar con gasolina normal sin plomo de
91 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolina
de otra marca o super sin plomo. El uso de
gasolina sin plomo prolonga la vida útil de la
bujía y reduce los costes de mantenimiento.
1. Nivel de gasolina
ZAUM00**
1

Gasolina recomendada:
ÚNICAMENTE GASOLINA NOR-
MAL SIN PLOMO
Capacidad del depósito de gasolina:
7.1 L (1.88 US gal) (1.56 Imp.gal)
