YAMAHA CYGNUS 125 2006 Manuale de Empleo (in Spanish)

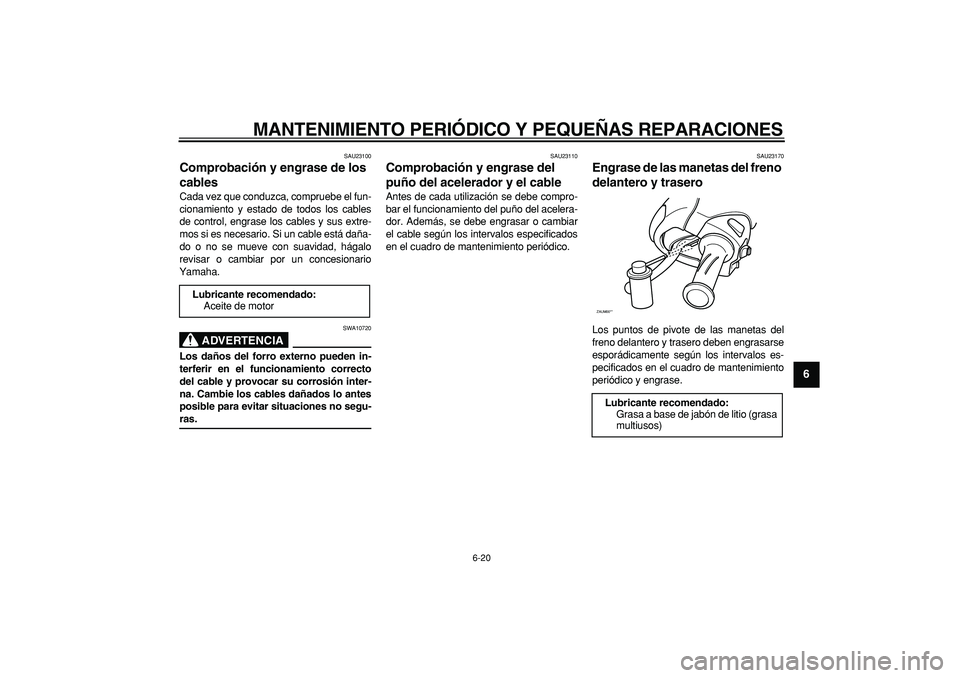

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-20
2
3
4
5
67
8
9

SAU23100
Comprobación y engrase de los
cables
Cada vez que conduzca, compruebe el fun-
cionamiento y estado de todos los cables
de control, engrase los cables y sus extre-
mos si es necesario. Si un cable está daña-
do o no se mueve con suavidad, hágalo
revisar o cambiar por un concesionario
Yamaha.
ADVERTENCIA

SWA10720
Los daños del forro externo pueden in-
terferir en el funcionamiento correcto
del cable y provocar su corrosión inter-
na. Cambie los cables dañados lo antes
posible para evitar situaciones no segu-
ras.
SAU23110
Comprobación y engrase del
puño del acelerador y el cable
Antes de cada utilización se debe compro-
bar el funcionamiento del puño del acelera-
dor. Además, se debe engrasar o cambiar
el cable según los intervalos especificados
en el cuadro de mantenimiento periódico.
SAU23170
Engrase de las manetas del freno
delantero y trasero
Los puntos de pivote de las manetas del
freno delantero y trasero deben engrasarse
esporádicamente según los intervalos es-
pecificados en el cuadro de mantenimiento
periódico y engrase.
Lubricante recomendado:
Aceite de motor
Lubricante recomendado:
Grasa a base de jabón de litio (grasa
multiusos)
ZAUM00**

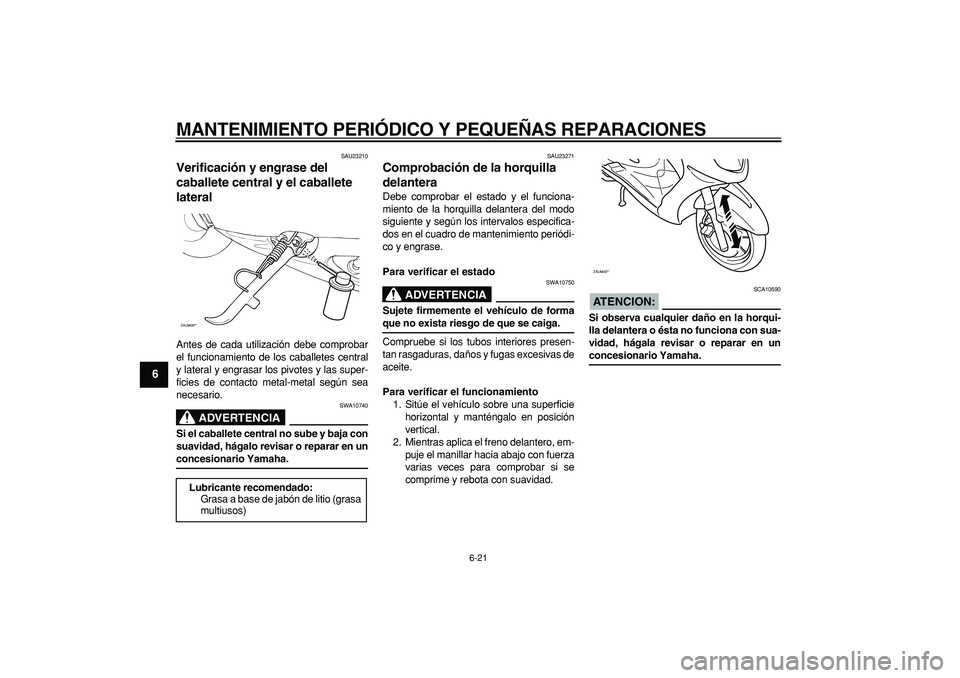

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-21
1
2
3
4
5
6
7
8
9

SAU23210
Verificación y engrase del
caballete central y el caballete
lateral
Antes de cada utilización debe comprobar
el funcionamiento de los caballetes central
y lateral y engrasar los pivotes y las super-
ficies de contacto metal-metal según sea
necesario.
ADVERTENCIA

SWA10740
Si el caballete central no sube y baja con
suavidad, hágalo revisar o reparar en un
concesionario Yamaha.
SAU23271
Comprobación de la horquilla
delantera
Debe comprobar el estado y el funciona-
miento de la horquilla delantera del modo
siguiente y según los intervalos especifica-
dos en el cuadro de mantenimiento periódi-
co y engrase.
Para verificar el estado
ADVERTENCIA

SWA10750
Sujete firmemente el vehículo de forma
que no exista riesgo de que se caiga.
Compruebe si los tubos interiores presen-
tan rasgaduras, daños y fugas excesivas de
aceite.
Para verificar el funcionamiento
1. Sitúe el vehículo sobre una superficie
horizontal y manténgalo en posición
vertical.
2. Mientras aplica el freno delantero, em-
puje el manillar hacia abajo con fuerza
varias veces para comprobar si se
comprime y rebota con suavidad.
ATENCION:

SCA10590
Si observa cualquier daño en la horqui-
lla delantera o ésta no funciona con sua-
vidad, hágala revisar o reparar en un
concesionario Yamaha.
Lubricante recomendado:
Grasa a base de jabón de litio (grasa
multiusos)
ZAUM00**
ZAUM00**

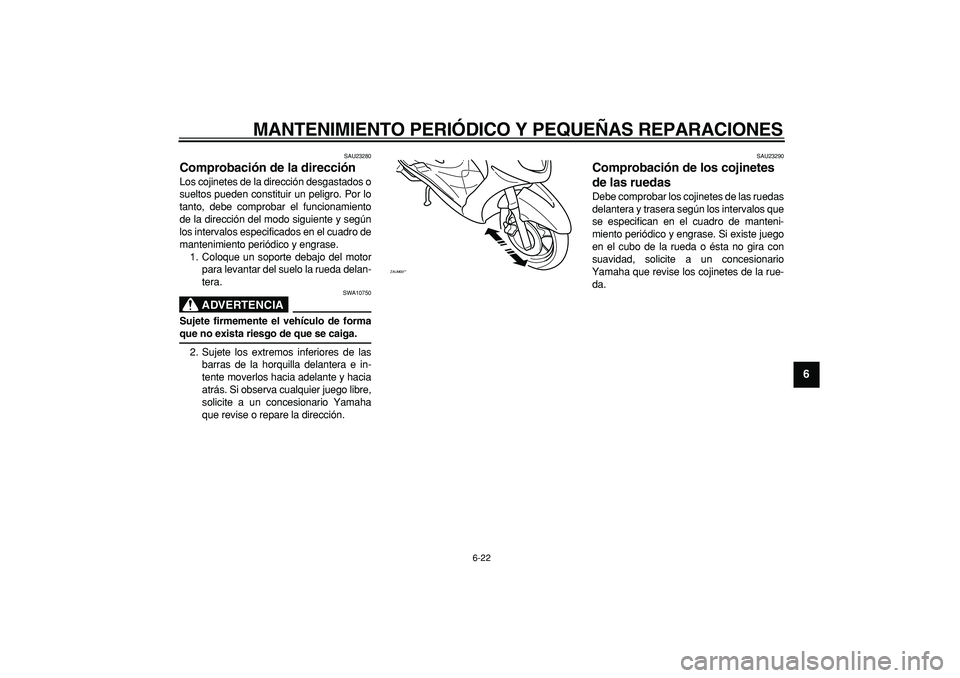

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-22
2
3
4
5
67
8
9

SAU23280
Comprobación de la dirección
Los cojinetes de la dirección desgastados o
sueltos pueden constituir un peligro. Por lo
tanto, debe comprobar el funcionamiento
de la dirección del modo siguiente y según
los intervalos especificados en el cuadro de
mantenimiento periódico y engrase.
1. Coloque un soporte debajo del motor
para levantar del suelo la rueda delan-
tera.
ADVERTENCIA

SWA10750
Sujete firmemente el vehículo de forma
que no exista riesgo de que se caiga.
2. Sujete los extremos inferiores de las
barras de la horquilla delantera e in-
tente moverlos hacia adelante y hacia
atrás. Si observa cualquier juego libre,
solicite a un concesionario Yamaha
que revise o repare la dirección.
SAU23290
Comprobación de los cojinetes
de las ruedas
Debe comprobar los cojinetes de las ruedas
delantera y trasera según los intervalos que
se especifican en el cuadro de manteni-
miento periódico y engrase. Si existe juego
en el cubo de la rueda o ésta no gira con
suavidad, solicite a un concesionario
Yamaha que revise los cojinetes de la rue-
da.
ZAUM00**

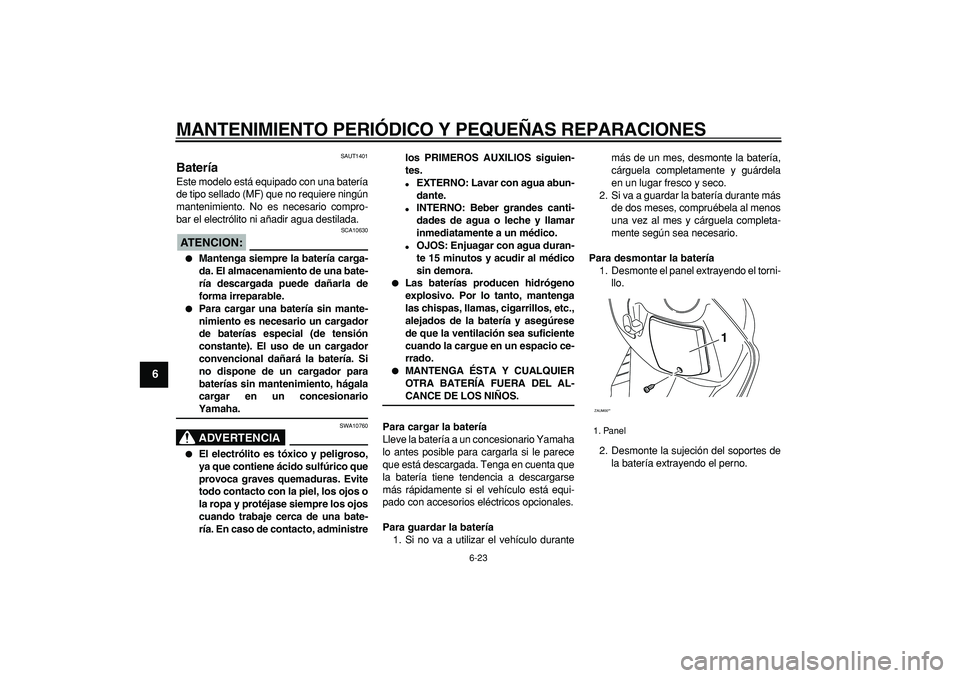

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-23
1
2
3
4
5
6
7
8
9

SAUT1401
Batería
Este modelo está equipado con una batería
de tipo sellado (MF) que no requiere ningún
mantenimiento. No es necesario compro-
bar el electrólito ni añadir agua destilada.
ATENCION:

SCA10630

Mantenga siempre la batería carga-
da. El almacenamiento de una bate-
ría descargada puede dañarla de
forma irreparable.

Para cargar una batería sin mante-
nimiento es necesario un cargador
de baterías especial (de tensión
constante). El uso de un cargador
convencional dañará la batería. Si
no dispone de un cargador para
baterías sin mantenimiento, hágala
cargar en un concesionario
Yamaha.
ADVERTENCIA

SWA10760

El electrólito es tóxico y peligroso,
ya que contiene ácido sulfúrico que
provoca graves quemaduras. Evite
todo contacto con la piel, los ojos o
la ropa y protéjase siempre los ojos
cuando trabaje cerca de una bate-
ría. En caso de contacto, administrelos PRIMEROS AUXILIOS siguien-
tes.

EXTERNO: Lavar con agua abun-
dante.

INTERNO: Beber grandes canti-
dades de agua o leche y llamar
inmediatamente a un médico.

OJOS: Enjuagar con agua duran-
te 15 minutos y acudir al médico
sin demora.

Las baterías producen hidrógeno
explosivo. Por lo tanto, mantenga
las chispas, llamas, cigarrillos, etc.,
alejados de la batería y asegúrese
de que la ventilación sea suficiente
cuando la cargue en un espacio ce-
rrado.

MANTENGA ÉSTA Y CUALQUIER
OTRA BATERÍA FUERA DEL AL-
CANCE DE LOS NIÑOS.
Para cargar la batería
Lleve la batería a un concesionario Yamaha
lo antes posible para cargarla si le parece
que está descargada. Tenga en cuenta que
la batería tiene tendencia a descargarse
más rápidamente si el vehículo está equi-
pado con accesorios eléctricos opcionales.
Para guardar la batería
1. Si no va a utilizar el vehículo durantemás de un mes, desmonte la batería,
cárguela completamente y guárdela
en un lugar fresco y seco.
2. Si va a guardar la batería durante más
de dos meses, compruébela al menos
una vez al mes y cárguela completa-
mente según sea necesario.
Para desmontar la batería
1. Desmonte el panel extrayendo el torni-
llo.
2. Desmonte la sujeción del soportes de
la batería extrayendo el perno.

1. Panel
ZAUM00**
1

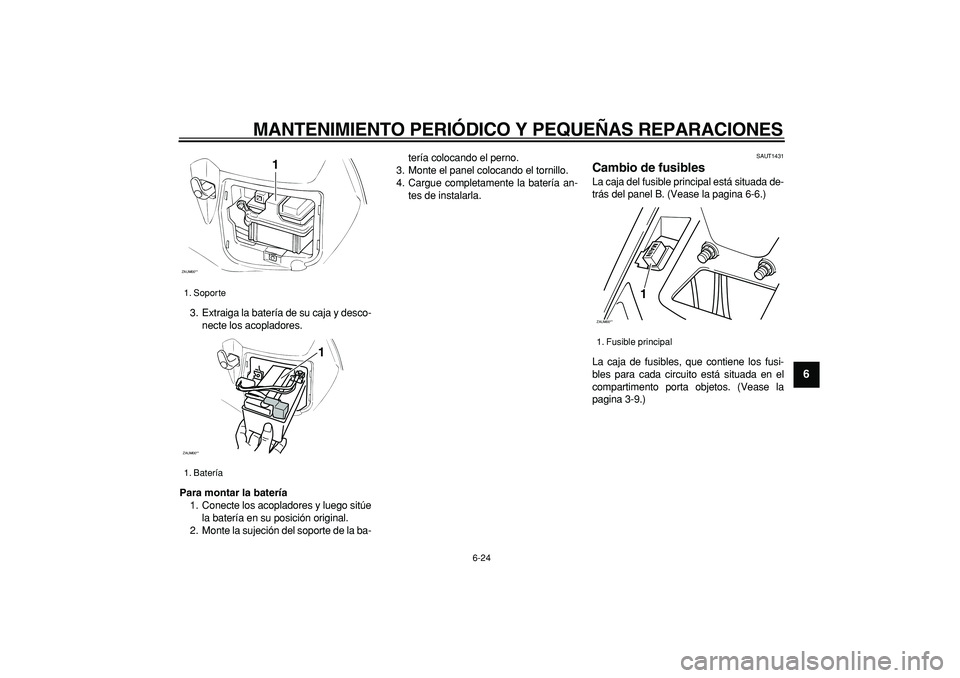

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-24
2
3
4
5
67
8
9

3. Extraiga la batería de su caja y desco-
necte los acopladores.
Para montar la batería
1. Conecte los acopladores y luego sitúe
la batería en su posición original.
2. Monte la sujeción del soporte de la ba-tería colocando el perno.
3. Monte el panel colocando el tornillo.
4. Cargue completamente la batería an-
tes de instalarla.
SAUT1431
Cambio de fusibles
La caja del fusible principal está situada de-
trás del panel B. (Vease la pagina 6-6.)
La caja de fusibles, que contiene los fusi-
bles para cada circuito está situada en el
compartimento porta objetos. (Vease la
pagina 3-9.)
1. Soporte
1. Batería
ZAUM00**
1
ZAUM00**
1

1. Fusible principal
ZAUM00**
1

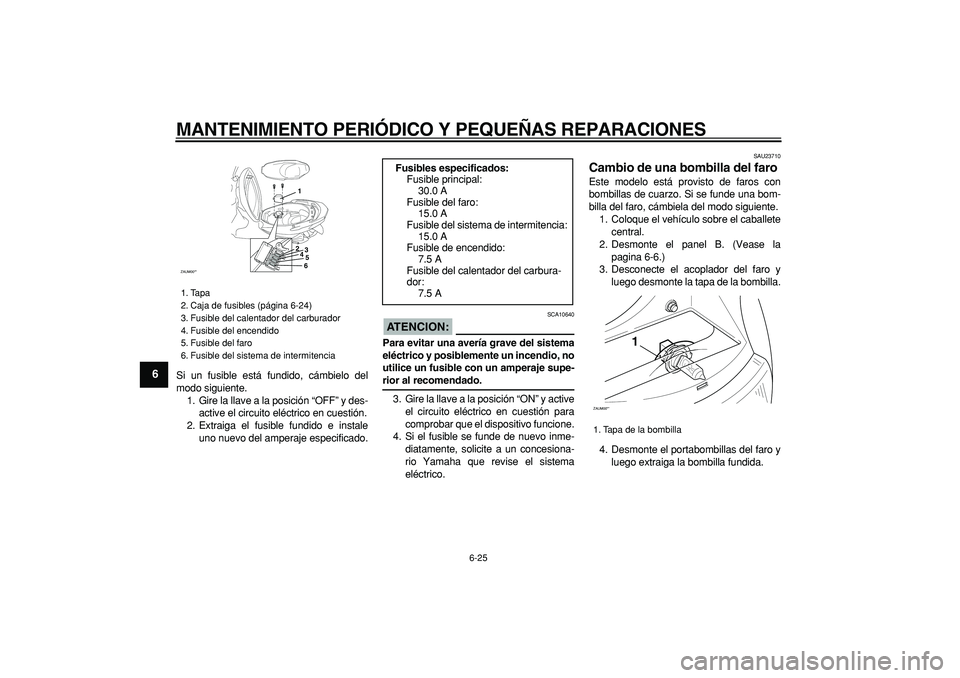

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-25
1
2
3
4
5
6
7
8
9

Si un fusible está fundido, cámbielo del
modo siguiente.
1. Gire la llave a la posición “OFF” y des-
active el circuito eléctrico en cuestión.
2. Extraiga el fusible fundido e instale
uno nuevo del amperaje especificado.
ATENCION:

SCA10640
Para evitar una avería grave del sistema
eléctrico y posiblemente un incendio, no
utilice un fusible con un amperaje supe-
rior al recomendado.
3. Gire la llave a la posición “ON” y active
el circuito eléctrico en cuestión para
comprobar que el dispositivo funcione.
4. Si el fusible se funde de nuevo inme-
diatamente, solicite a un concesiona-
rio Yamaha que revise el sistema
eléctrico.
SAU23710
Cambio de una bombilla del faro
Este modelo está provisto de faros con
bombillas de cuarzo. Si se funde una bom-
billa del faro, cámbiela del modo siguiente.
1. Coloque el vehículo sobre el caballete
central.
2. Desmonte el panel B. (Vease la
pagina 6-6.)
3. Desconecte el acoplador del faro y
luego desmonte la tapa de la bombilla.
4. Desmonte el portabombillas del faro y
luego extraiga la bombilla fundida.
1. Tapa
2. Caja de fusibles (página 6-24)
3. Fusible del calentador del carburador
4. Fusible del encendido
5. Fusible del faro
6. Fusible del sistema de intermitencia
ZAUM00**
1
2
3
4
5
6

Fusibles especificados:
Fusible principal:
30.0 A
Fusible del faro:
15.0 A
Fusible del sistema de intermitencia:
15.0 A
Fusible de encendido:
7.5 A
Fusible del calentador del carbura-
dor:
7.5 A
1. Tapa de la bombilla
ZAUM00**
1

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-26
2
3
4
5
67
8
9

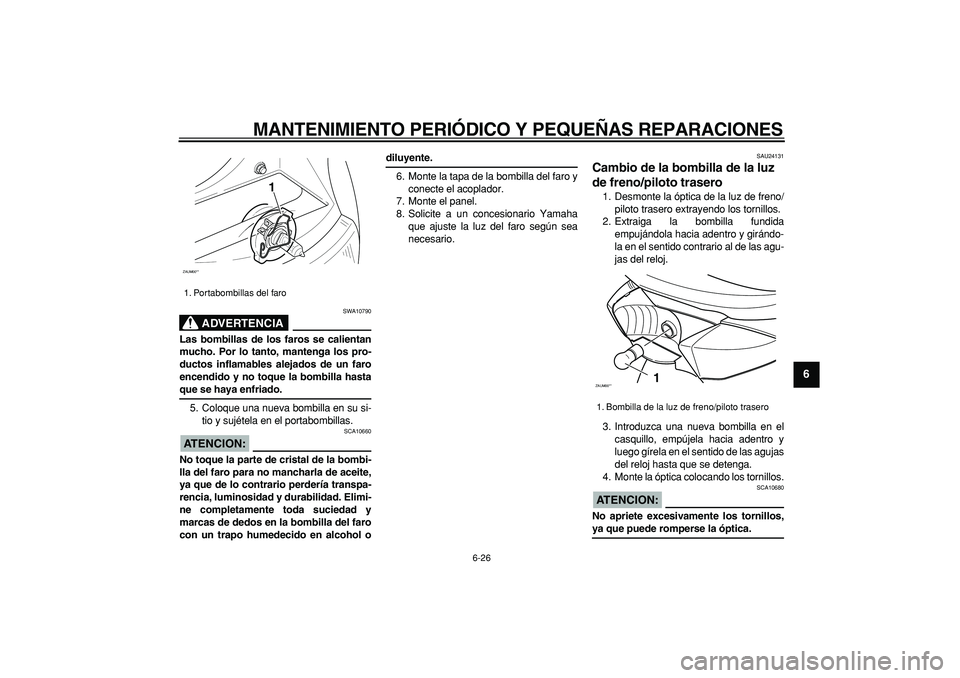

ADVERTENCIA

SWA10790
Las bombillas de los faros se calientan
mucho. Por lo tanto, mantenga los pro-
ductos inflamables alejados de un faro
encendido y no toque la bombilla hasta
que se haya enfriado.
5. Coloque una nueva bombilla en su si-
tio y sujétela en el portabombillas.
ATENCION:

SCA10660
No toque la parte de cristal de la bombi-
lla del faro para no mancharla de aceite,
ya que de lo contrario perdería transpa-
rencia, luminosidad y durabilidad. Elimi-
ne completamente toda suciedad y
marcas de dedos en la bombilla del faro
con un trapo humedecido en alcohol o
diluyente.
6. Monte la tapa de la bombilla del faro y
conecte el acoplador.
7. Monte el panel.
8. Solicite a un concesionario Yamaha
que ajuste la luz del faro según sea
necesario.
SAU24131
Cambio de la bombilla de la luz
de freno/piloto trasero
1. Desmonte la óptica de la luz de freno/
piloto trasero extrayendo los tornillos.
2. Extraiga la bombilla fundida
empujándola hacia adentro y girándo-
la en el sentido contrario al de las agu-
jas del reloj.
3. Introduzca una nueva bombilla en el
casquillo, empújela hacia adentro y
luego gírela en el sentido de las agujas
del reloj hasta que se detenga.
4. Monte la óptica colocando los tornillos.
ATENCION:

SCA10680
No apriete excesivamente los tornillos,
ya que puede romperse la óptica.
1. Portabombillas del faro
ZAUM00**
1

1. Bombilla de la luz de freno/piloto trasero
ZAUM00**
1

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-27
1
2
3
4
5
6
7
8
9

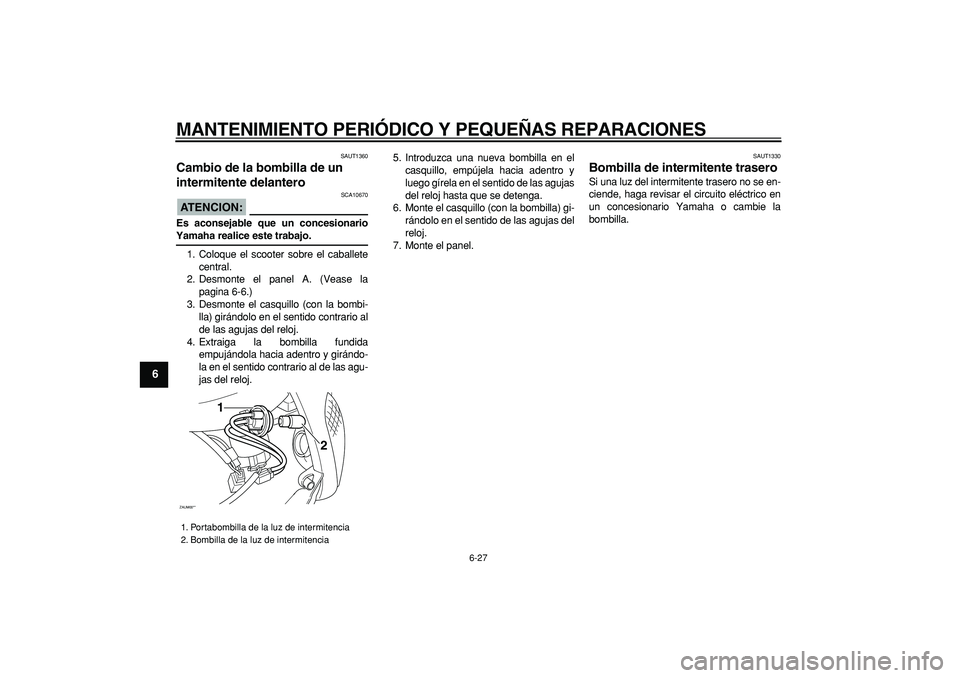

SAUT1360
Cambio de la bombilla de un
intermitente delantero
ATENCION:

SCA10670
Es aconsejable que un concesionario
Yamaha realice este trabajo.
1. Coloque el scooter sobre el caballete
central.
2. Desmonte el panel A. (Vease la
pagina 6-6.)
3. Desmonte el casquillo (con la bombi-
lla) girándolo en el sentido contrario al
de las agujas del reloj.
4. Extraiga la bombilla fundida
empujándola hacia adentro y girándo-
la en el sentido contrario al de las agu-
jas del reloj.5. Introduzca una nueva bombilla en el
casquillo, empújela hacia adentro y
luego gírela en el sentido de las agujas
del reloj hasta que se detenga.
6. Monte el casquillo (con la bombilla) gi-
rándolo en el sentido de las agujas del
reloj.
7. Monte el panel.
SAUT1330
Bombilla de intermitente trasero
Si una luz del intermitente trasero no se en-
ciende, haga revisar el circuito eléctrico en
un concesionario Yamaha o cambie la
bombilla.
1. Portabombilla de la luz de intermitencia
2. Bombilla de la luz de intermitencia
ZAUM00**
2 1

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-28
2
3
4
5
67
8
9

SAU25860

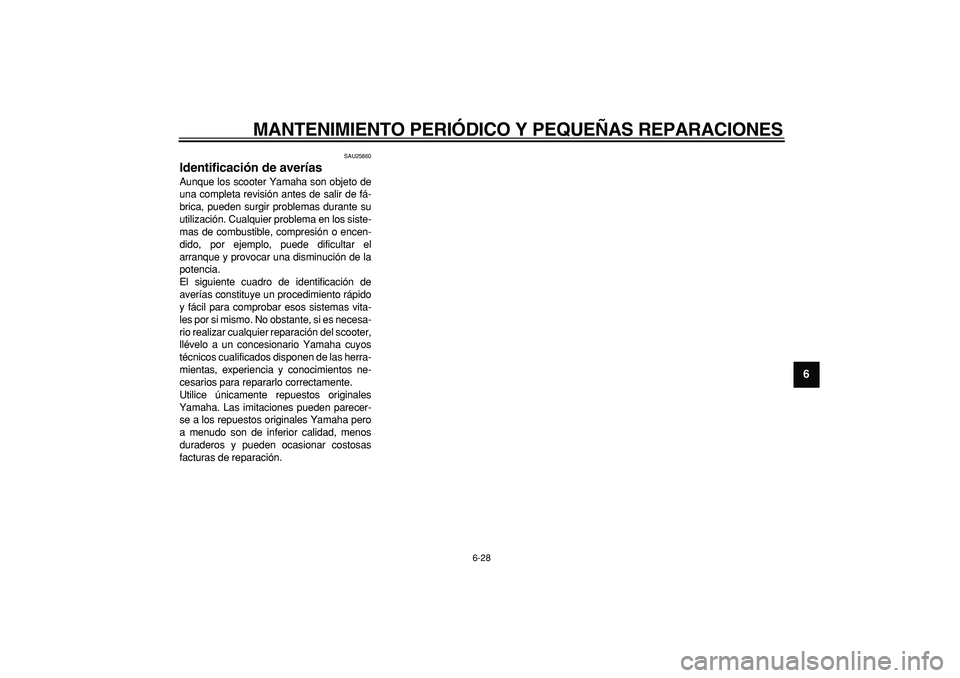

Identificación de averías
Aunque los scooter Yamaha son objeto de
una completa revisión antes de salir de fá-
brica, pueden surgir problemas durante su
utilización. Cualquier problema en los siste-
mas de combustible, compresión o encen-
dido, por ejemplo, puede dificultar el
arranque y provocar una disminución de la
potencia.
El siguiente cuadro de identificación de
averías constituye un procedimiento rápido
y fácil para comprobar esos sistemas vita-
les por si mismo. No obstante, si es necesa-
rio realizar cualquier reparación del scooter,
llévelo a un concesionario Yamaha cuyos
técnicos cualificados disponen de las herra-
mientas, experiencia y conocimientos ne-
cesarios para repararlo correctamente.
Utilice únicamente repuestos originales
Yamaha. Las imitaciones pueden parecer-
se a los repuestos originales Yamaha pero
a menudo son de inferior calidad, menos
duraderos y pueden ocasionar costosas
facturas de reparación.

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-29
1
2
3
4
5
6
7
8
9

SAU25901

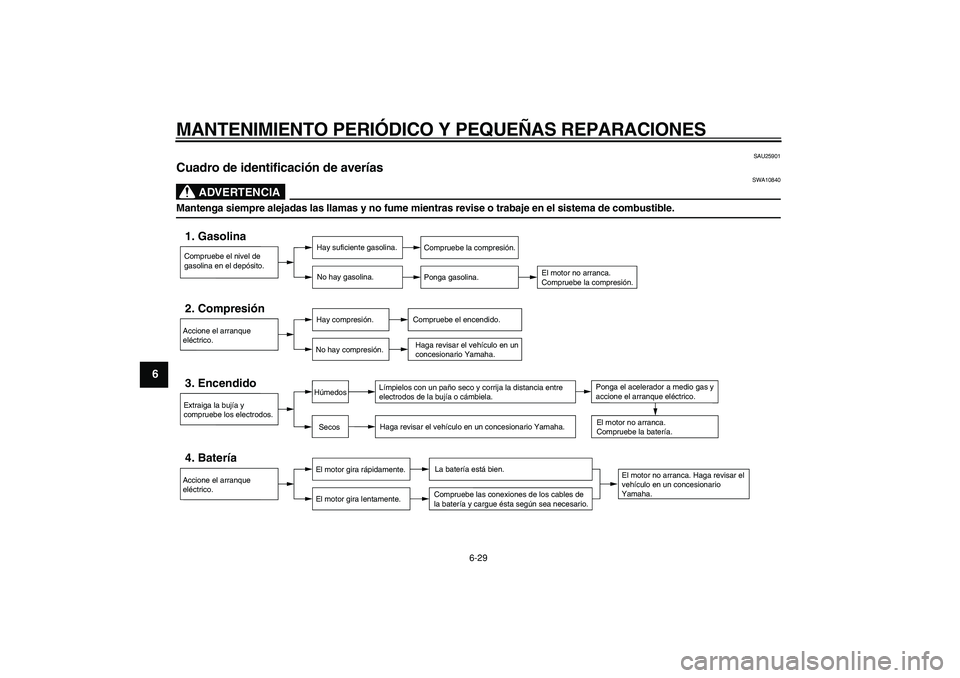

Cuadro de identificación de averías
ADVERTENCIA

SWA10840
Mantenga siempre alejadas las llamas y no fume mientras revise o trabaje en el sistema de combustible.
Compruebe el nivel de
gasolina en el depósito.1. Gasolina
Hay suficiente gasolina.
No hay gasolina.
Compruebe la compresión.
Ponga gasolina.
El motor no arranca.
Compruebe la compresión.
Accione el arranque
eléctrico.2. Compresión
Hay compresión.
No hay compresión.
Compruebe el encendido.
Haga revisar el vehículo en un
concesionario Yamaha.
Extraiga la bujía y
compruebe los electrodos.3. Encendido
Límpielos con un paño seco y corrija la distancia entre
electrodos de la bujía o cámbiela.
Haga revisar el vehículo en un concesionario Yamaha.
El motor no arranca. Haga revisar el
vehículo en un concesionario
Yamaha.
El motor no arranca.
Compruebe la batería.
Accione el arranque
eléctrico.4. Batería
El motor gira rápidamente.
El motor gira lentamente.
La batería está bien.Compruebe las conexiones de los cables de
la batería y cargue ésta según sea necesario.
SecosHúmedos
Ponga el acelerador a medio gas y
accione el arranque eléctrico.
