FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-7
2
34
5
6
7
8
9
SAU12950

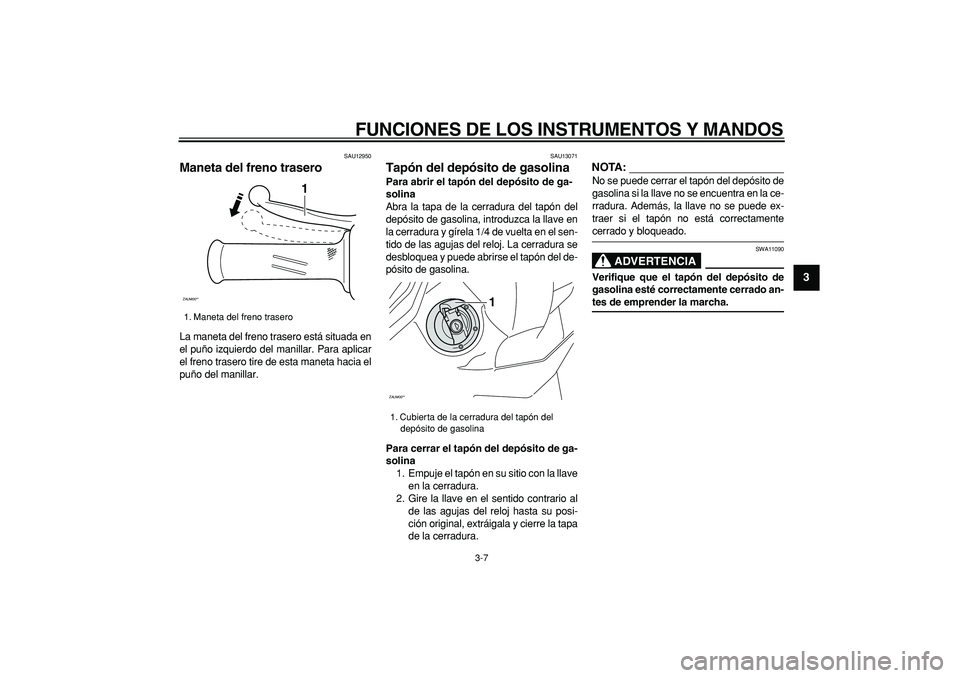

Maneta del freno trasero
La maneta del freno trasero está situada en
el puño izquierdo del manillar. Para aplicar
el freno trasero tire de esta maneta hacia el
puño del manillar.
SAU13071
Tapón del depósito de gasolina
Para abrir el tapón del depósito de ga-
solina
Abra la tapa de la cerradura del tapón del
depósito de gasolina, introduzca la llave en
la cerradura y gírela 1/4 de vuelta en el sen-
tido de las agujas del reloj. La cerradura se
desbloquea y puede abrirse el tapón del de-
pósito de gasolina.
Para cerrar el tapón del depósito de ga-
solina
1. Empuje el tapón en su sitio con la llave
en la cerradura.
2. Gire la llave en el sentido contrario al
de las agujas del reloj hasta su posi-
ción original, extráigala y cierre la tapa
de la cerradura.
NOTA:
No se puede cerrar el tapón del depósito de
gasolina si la llave no se encuentra en la ce-
rradura. Además, la llave no se puede ex-
traer si el tapón no está correctamente
cerrado y bloqueado.
ADVERTENCIA
SWA11090
Verifique que el tapón del depósito de
gasolina esté correctamente cerrado an-
tes de emprender la marcha.
1. Maneta del freno trasero
ZAUM00**
1
1. Cubierta de la cerradura del tapón del
depósito de gasolina
ZAUM00**
1
Page 22 of 76
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-8
1
2
3
4
5
6
7
8
9
SAU13220

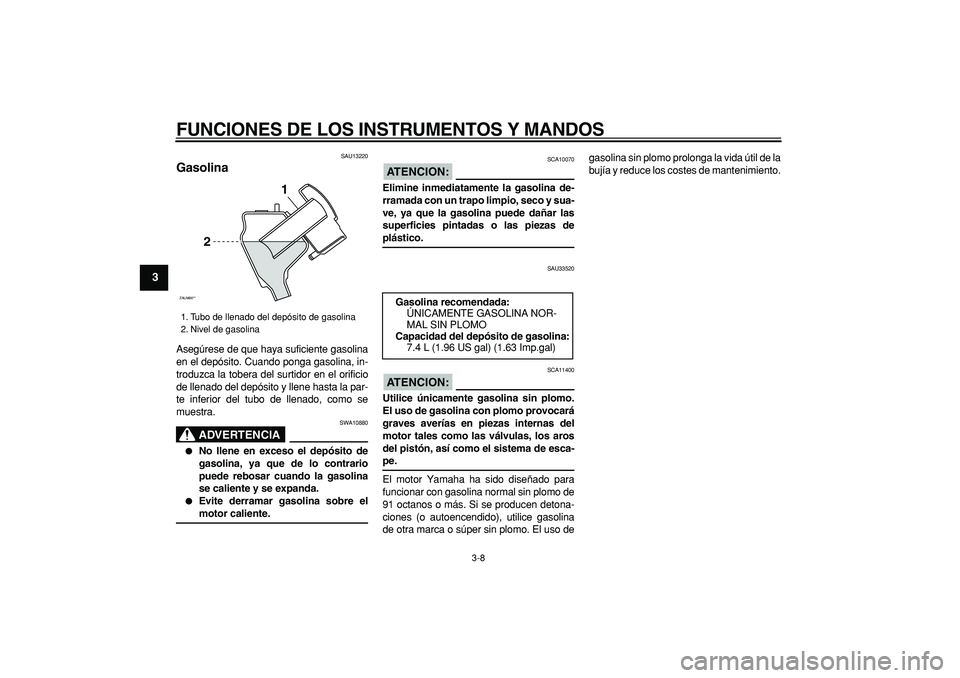

Gasolina
Asegúrese de que haya suficiente gasolina
en el depósito. Cuando ponga gasolina, in-
troduzca la tobera del surtidor en el orificio
de llenado del depósito y llene hasta la par-
te inferior del tubo de llenado, como se
muestra.
ADVERTENCIA
SWA10880
No llene en exceso el depósito de
gasolina, ya que de lo contrario
puede rebosar cuando la gasolina
se caliente y se expanda.
Evite derramar gasolina sobre el
motor caliente.
ATENCION:
SCA10070
Elimine inmediatamente la gasolina de-
rramada con un trapo limpio, seco y sua-
ve, ya que la gasolina puede dañar las
superficies pintadas o las piezas de
plástico.
SAU33520
ATENCION:
SCA11400
Utilice únicamente gasolina sin plomo.
El uso de gasolina con plomo provocará
graves averías en piezas internas del
motor tales como las válvulas, los aros
del pistón, así como el sistema de esca-
pe.
El motor Yamaha ha sido diseñado para
funcionar con gasolina normal sin plomo de
91 octanos o más. Si se producen detona-
ciones (o autoencendido), utilice gasolina
de otra marca o súper sin plomo. El uso degasolina sin plomo prolonga la vida útil de la
bujía y reduce los costes de mantenimiento.
1. Tubo de llenado del depósito de gasolina
2. Nivel de gasolina
ZAUM00**
1
2
Gasolina recomendada:
ÚNICAMENTE GASOLINA NOR-
MAL SIN PLOMO
Capacidad del depósito de gasolina:
7.4 L (1.96 US gal) (1.63 Imp.gal)
Page 23 of 76
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-9
2
34
5
6
7
8
9
SAU13441

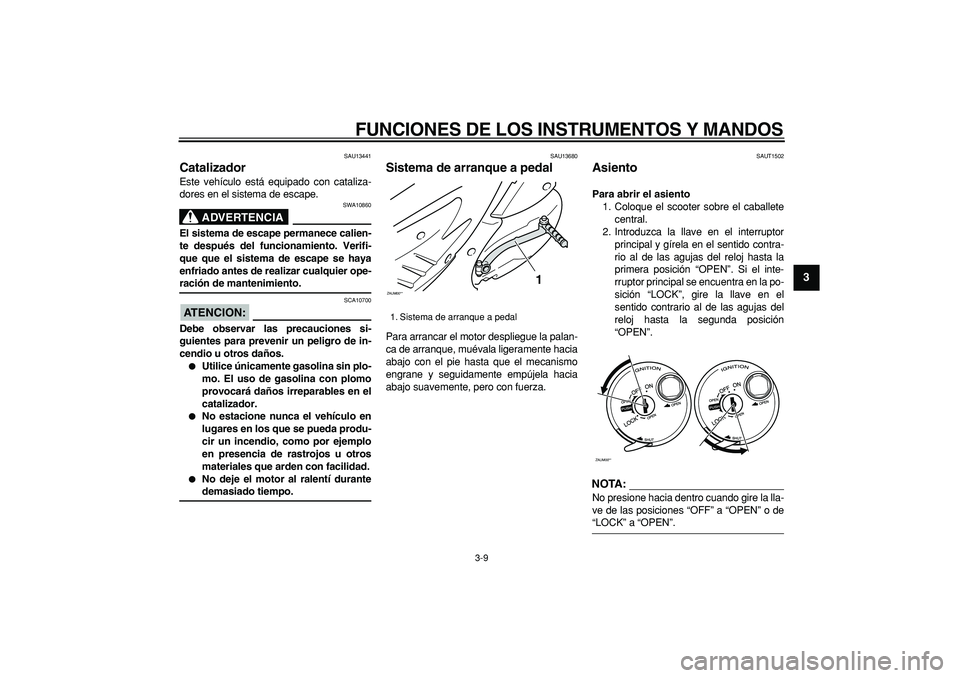

Catalizador
Este vehículo está equipado con cataliza-
dores en el sistema de escape.
ADVERTENCIA
SWA10860
El sistema de escape permanece calien-
te después del funcionamiento. Verifi-
que que el sistema de escape se haya
enfriado antes de realizar cualquier ope-
ración de mantenimiento.
ATENCION:
SCA10700
Debe observar las precauciones si-
guientes para prevenir un peligro de in-
cendio u otros daños.
Utilice únicamente gasolina sin plo-
mo. El uso de gasolina con plomo
provocará daños irreparables en el
catalizador.
No estacione nunca el vehículo en
lugares en los que se pueda produ-
cir un incendio, como por ejemplo
en presencia de rastrojos u otros
materiales que arden con facilidad.
No deje el motor al ralentí durante
demasiado tiempo.
SAU13680
Sistema de arranque a pedal
Para arrancar el motor despliegue la palan-
ca de arranque, muévala ligeramente hacia
abajo con el pie hasta que el mecanismo
engrane y seguidamente empújela hacia
abajo suavemente, pero con fuerza.
SAUT1502
Asiento
Para abrir el asiento
1. Coloque el scooter sobre el caballete
central.
2. Introduzca la llave en el interruptor
principal y gírela en el sentido contra-
rio al de las agujas del reloj hasta la
primera posición “OPEN”. Si el inte-
rruptor principal se encuentra en la po-
sición “LOCK”, gire la llave en el
sentido contrario al de las agujas del
reloj hasta la segunda posición
“OPEN”.
NOTA:
No presione hacia dentro cuando gire la lla-
ve de las posiciones “OFF” a “OPEN” o de
“LOCK” a “OPEN”.
1. Sistema de arranque a pedal
ZAUM00**
1
ZAUM00**
Page 24 of 76
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-10
1
2
3
4
5
6
7
8
9

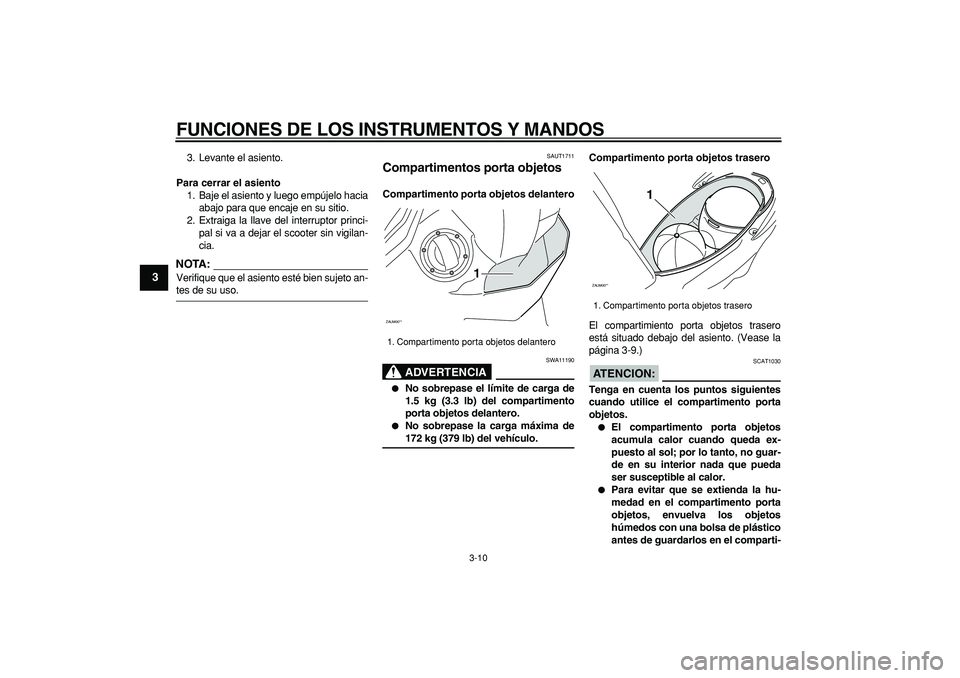

3. Levante el asiento.
Para cerrar el asiento
1. Baje el asiento y luego empújelo hacia
abajo para que encaje en su sitio.
2. Extraiga la llave del interruptor princi-
pal si va a dejar el scooter sin vigilan-
cia.
NOTA:
Verifique que el asiento esté bien sujeto an-
tes de su uso.
SAUT1711
Compartimentos porta objetos
Compartimento porta objetos delantero
ADVERTENCIA
SWA11190
No sobrepase el límite de carga de
1.5 kg (3.3 lb) del compartimento
porta objetos delantero.
No sobrepase la carga máxima de
172 kg (379 lb) del vehículo.Compartimento porta objetos trasero
El compartimiento porta objetos trasero
está situado debajo del asiento. (Vease la
página 3-9.)
ATENCION:
SCAT1030
Tenga en cuenta los puntos siguientes
cuando utilice el compartimento porta
objetos.
El compartimento porta objetos
acumula calor cuando queda ex-
puesto al sol; por lo tanto, no guar-
de en su interior nada que pueda
ser susceptible al calor.
Para evitar que se extienda la hu-
medad en el compartimento porta
objetos, envuelva los objetos
húmedos con una bolsa de plástico
antes de guardarlos en el comparti-
1. Compartimento porta objetos delantero
ZAUM00**
1
1. Compartimento porta objetos trasero
ZAUM00**
1
Page 25 of 76
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-11
2
34
5
6
7
8
9
mento.
El compartimento porta objetos
puede mojarse durante el lavado
del scooter; envuelva los objetos
guardados en el compartimento
con una bolsa de plástico.
No guarde en el compartimento ob-
jetos de valor o que se puedan rom-
per.
ADVERTENCIA
SWAT1050
No sobrepase el límite de carga de
5 kg (11 lb) del compartimento porta
objetos trasero.
No sobrepase la carga máxima de
172 kg (379 lb) del vehículo.

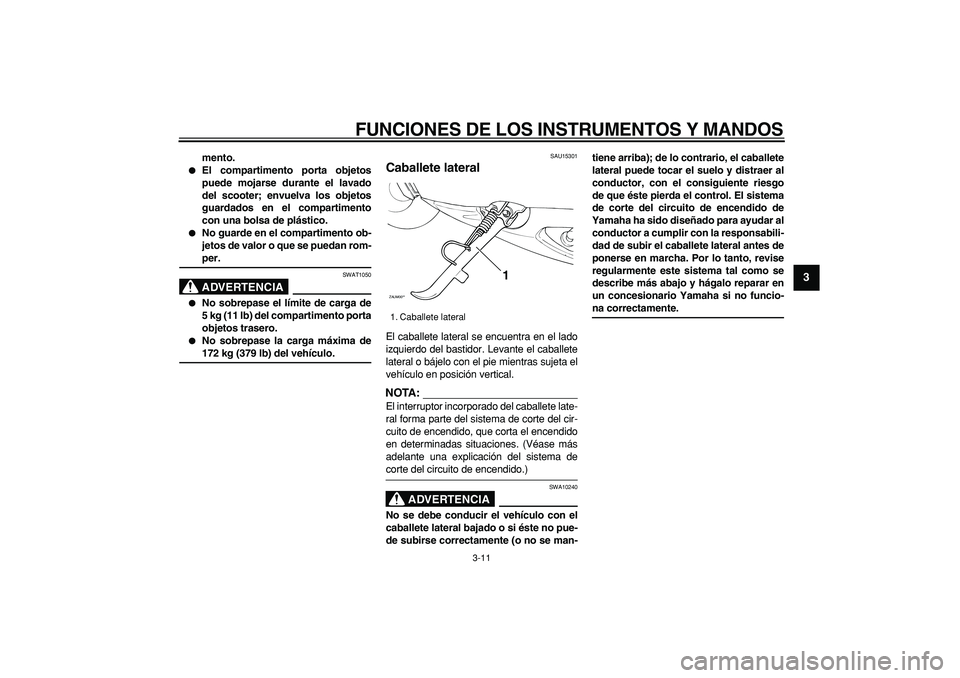

SAU15301
Caballete lateral
El caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.
NOTA:
El interruptor incorporado del caballete late-
ral forma parte del sistema de corte del cir-
cuito de encendido, que corta el encendido
en determinadas situaciones. (Véase más
adelante una explicación del sistema de
corte del circuito de encendido.)
ADVERTENCIA
SWA10240
No se debe conducir el vehículo con el
caballete lateral bajado o si éste no pue-
de subirse correctamente (o no se man-tiene arriba); de lo contrario, el caballete
lateral puede tocar el suelo y distraer al
conductor, con el consiguiente riesgo
de que éste pierda el control. El sistema
de corte del circuito de encendido de
Yamaha ha sido diseñado para ayudar al
conductor a cumplir con la responsabili-
dad de subir el caballete lateral antes de
ponerse en marcha. Por lo tanto, revise
regularmente este sistema tal como se
describe más abajo y hágalo reparar en
un concesionario Yamaha si no funcio-
na correctamente.
1. Caballete lateral
ZAUM00**
1
Page 26 of 76
FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-12
1
2
3
4
5
6
7
8
9
SAUT1091

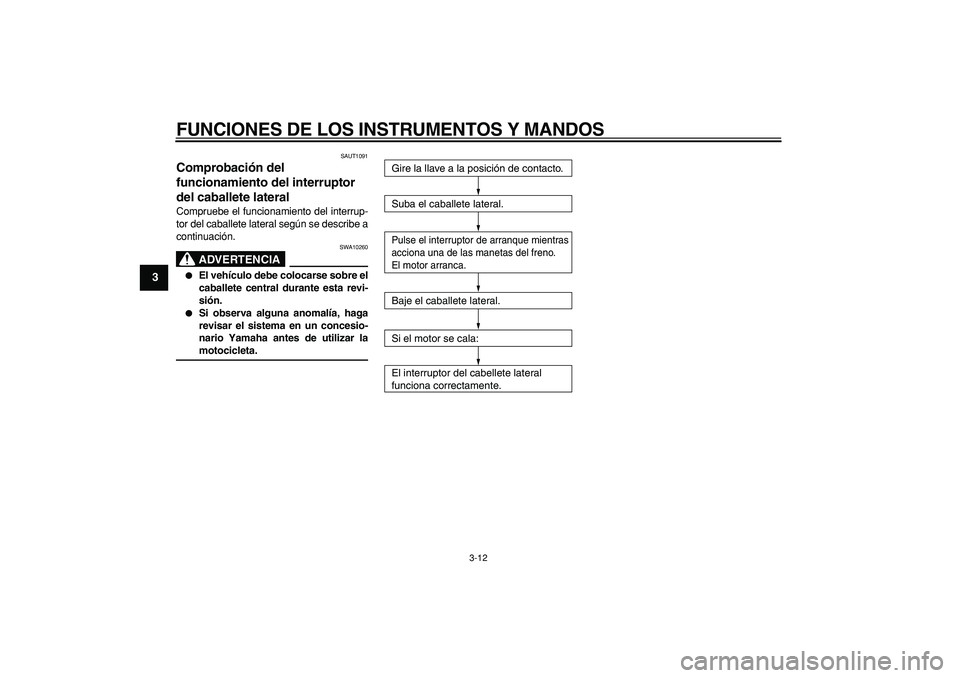

Comprobación del
funcionamiento del interruptor
del caballete lateral
Compruebe el funcionamiento del interrup-
tor del caballete lateral según se describe a
continuación.
ADVERTENCIA
SWA10260
El vehículo debe colocarse sobre el
caballete central durante esta revi-
sión.
Si observa alguna anomalía, haga
revisar el sistema en un concesio-
nario Yamaha antes de utilizar la
motocicleta.
Gire la llave a la posición de contacto.
Suba el caballete lateral.Pulse el interruptor de arranque mientras
acciona una de las manetas del freno.
El motor arranca.Baje el caballete lateral.
Si el motor se cala:
El interruptor del cabellete lateral
funciona correctamente.
Page 27 of 76
4-1
2
3
45
6
7
8
9

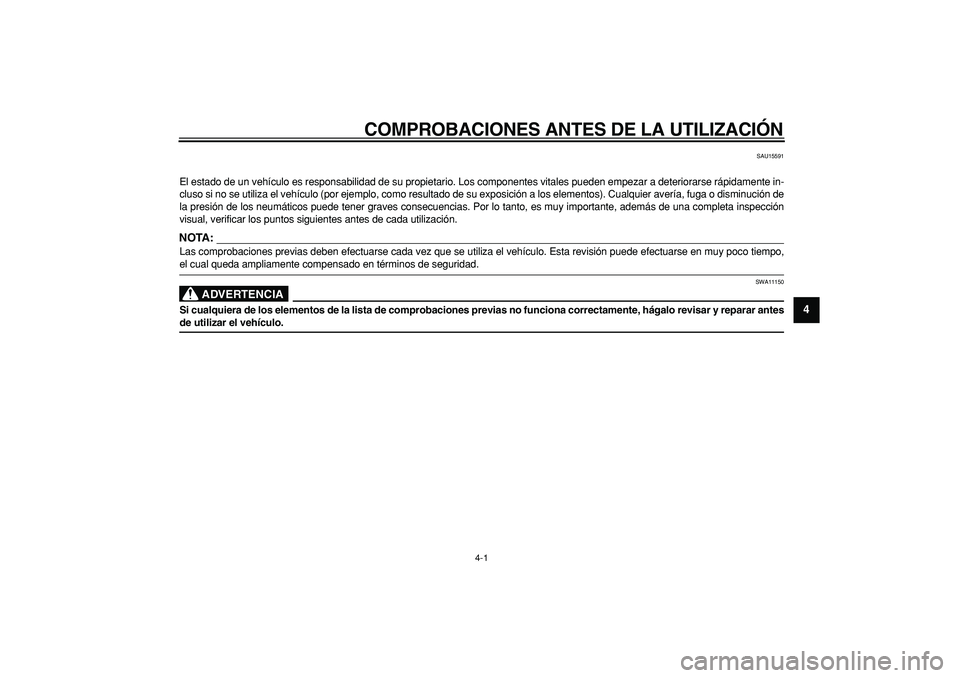

COMPROBACIONES ANTES DE LA UTILIZACIÓN
SAU15591
El estado de un vehículo es responsabilidad de su propietario. Los componentes vitales pueden empezar a deteriorarse rápidamente in-
cluso si no se utiliza el vehículo (por ejemplo, como resultado de su exposición a los elementos). Cualquier avería, fuga o disminución de
la presión de los neumáticos puede tener graves consecuencias. Por lo tanto, es muy importante, además de una completa inspección
visual, verificar los puntos siguientes antes de cada utilización.
NOTA:
Las comprobaciones previas deben efectuarse cada vez que se utiliza el vehículo. Esta revisión puede efectuarse en muy poco tiempo,
el cual queda ampliamente compensado en términos de seguridad.
ADVERTENCIA
SWA11150
Si cualquiera de los elementos de la lista de comprobaciones previas no funciona correctamente, hágalo revisar y reparar antes
de utilizar el vehículo.
Page 28 of 76
COMPROBACIONES ANTES DE LA UTILIZACIÓN
4-2
1
2
3
4
5
6
7
8
9

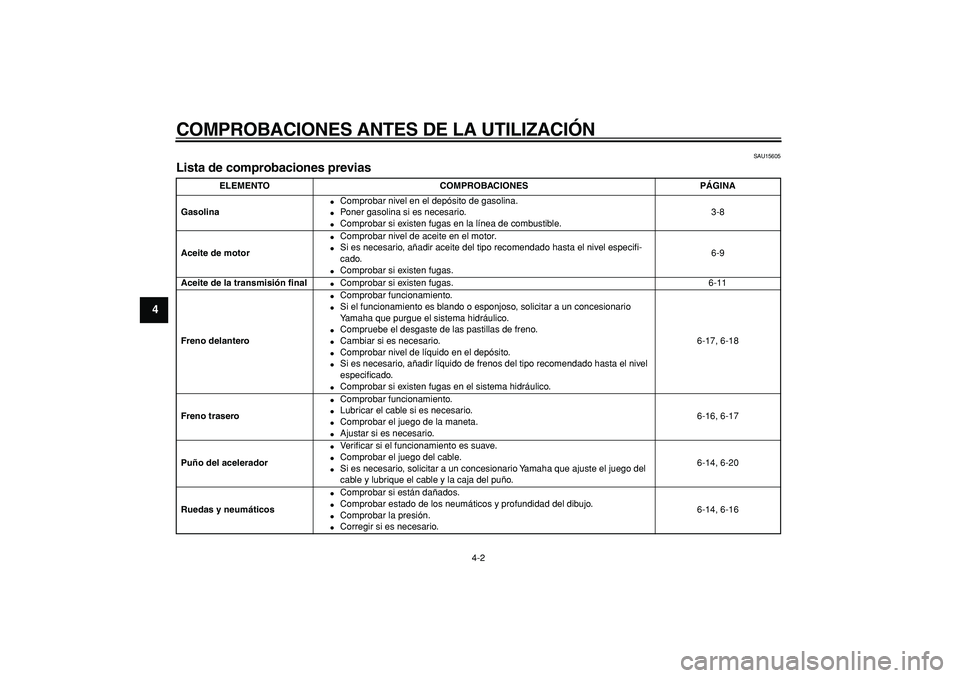

SAU15605
Lista de comprobaciones previas
ELEMENTO COMPROBACIONES PÁGINA
Gasolina
Comprobar nivel en el depósito de gasolina.
Poner gasolina si es necesario.
Comprobar si existen fugas en la línea de combustible.3-8
Aceite de motor
Comprobar nivel de aceite en el motor.
Si es necesario, añadir aceite del tipo recomendado hasta el nivel especifi-
cado.
Comprobar si existen fugas.6-9
Aceite de la transmisión final
Comprobar si existen fugas. 6-11
Freno delantero
Comprobar funcionamiento.
Si el funcionamiento es blando o esponjoso, solicitar a un concesionario
Yamaha que purgue el sistema hidráulico.
Compruebe el desgaste de las pastillas de freno.
Cambiar si es necesario.
Comprobar nivel de líquido en el depósito.
Si es necesario, añadir líquido de frenos del tipo recomendado hasta el nivel
especificado.
Comprobar si existen fugas en el sistema hidráulico.6-17, 6-18
Freno trasero
Comprobar funcionamiento.
Lubricar el cable si es necesario.
Comprobar el juego de la maneta.
Ajustar si es necesario.6-16, 6-17
Puño del acelerador
Verificar si el funcionamiento es suave.
Comprobar el juego del cable.
Si es necesario, solicitar a un concesionario Yamaha que ajuste el juego del
cable y lubrique el cable y la caja del puño.6-14, 6-20
Ruedas y neumáticos
Comprobar si están dañados.
Comprobar estado de los neumáticos y profundidad del dibujo.
Comprobar la presión.
Corregir si es necesario.6-14, 6-16
Page 29 of 76
COMPROBACIONES ANTES DE LA UTILIZACIÓN
4-3
2
3
45
6
7
8
9

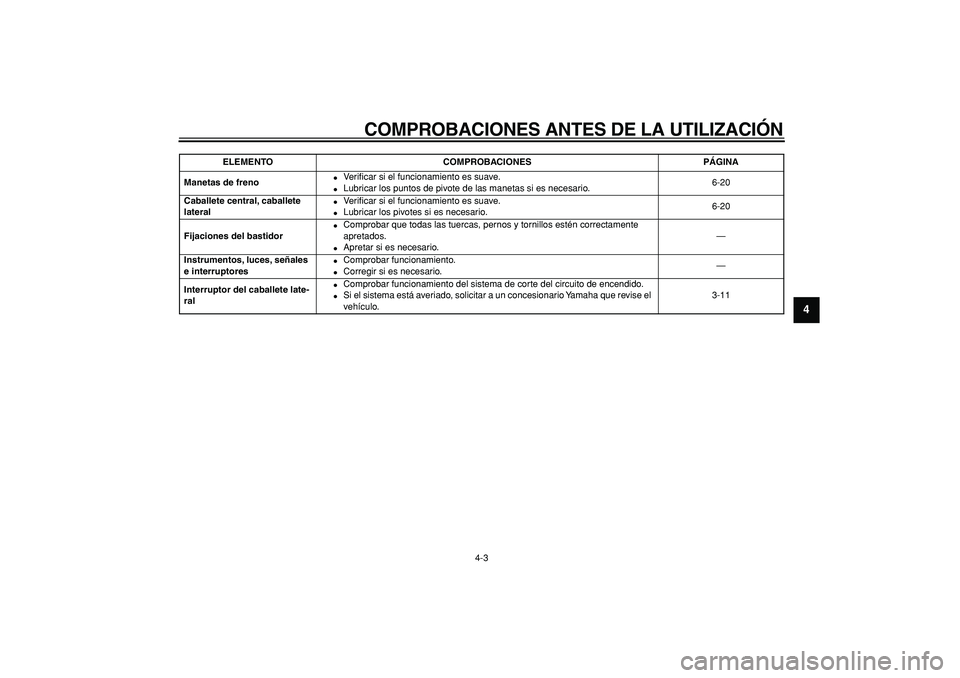

Manetas de freno
Verificar si el funcionamiento es suave.
Lubricar los puntos de pivote de las manetas si es necesario.6-20
Caballete central, caballete
lateral
Verificar si el funcionamiento es suave.
Lubricar los pivotes si es necesario.6-20
Fijaciones del bastidor
Comprobar que todas las tuercas, pernos y tornillos estén correctamente
apretados.
Apretar si es necesario.—
Instrumentos, luces, señales
e interruptores
Comprobar funcionamiento.
Corregir si es necesario.—
Interruptor del caballete late-
ral
Comprobar funcionamiento del sistema de corte del circuito de encendido.
Si el sistema está averiado, solicitar a un concesionario Yamaha que revise el
vehículo.3-11
ELEMENTO COMPROBACIONES PÁGINA
Page 30 of 76
5-1
1
2
3
4
5
6
7
8
9

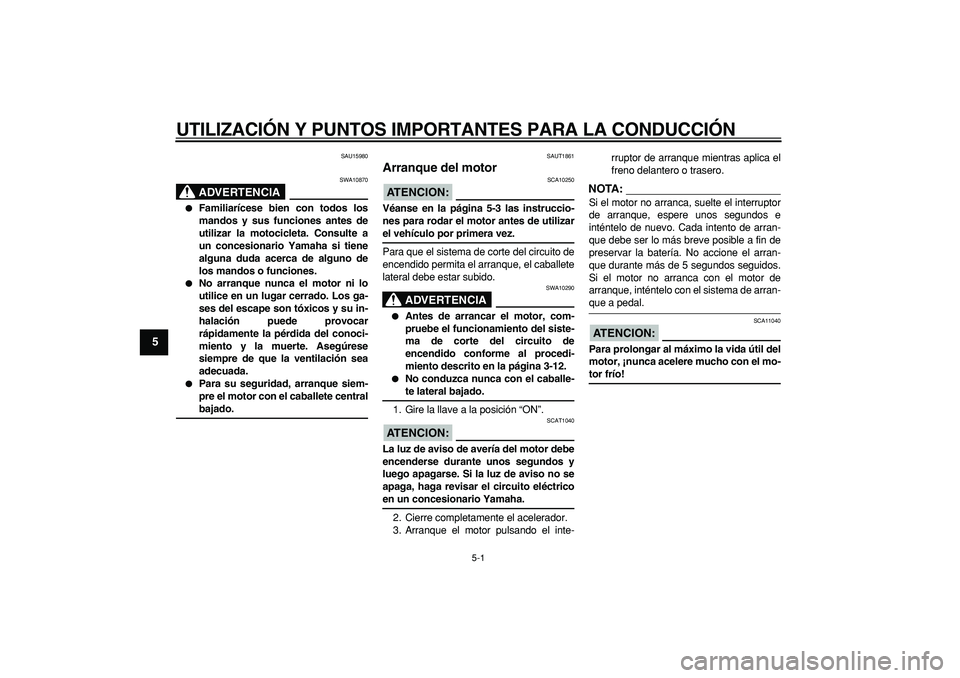

UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
SAU15980
ADVERTENCIA
SWA10870
Familiarícese bien con todos los
mandos y sus funciones antes de
utilizar la motocicleta. Consulte a
un concesionario Yamaha si tiene
alguna duda acerca de alguno de
los mandos o funciones.
No arranque nunca el motor ni lo
utilice en un lugar cerrado. Los ga-
ses del escape son tóxicos y su in-
halación puede provocar
rápidamente la pérdida del conoci-
miento y la muerte. Asegúrese
siempre de que la ventilación sea
adecuada.
Para su seguridad, arranque siem-
pre el motor con el caballete central
bajado.
SAUT1861
Arranque del motor
ATENCION:
SCA10250
Véanse en la página 5-3 las instruccio-
nes para rodar el motor antes de utilizar
el vehículo por primera vez.
Para que el sistema de corte del circuito de
encendido permita el arranque, el caballete
lateral debe estar subido.
ADVERTENCIA
SWA10290
Antes de arrancar el motor, com-
pruebe el funcionamiento del siste-
ma de corte del circuito de
encendido conforme al procedi-
miento descrito en la página 3-12.
No conduzca nunca con el caballe-
te lateral bajado.
1. Gire la llave a la posición “ON”.
ATENCION:
SCAT1040
La luz de aviso de avería del motor debe
encenderse durante unos segundos y
luego apagarse. Si la luz de aviso no se
apaga, haga revisar el circuito eléctrico
en un concesionario Yamaha.
2. Cierre completamente el acelerador.
3. Arranque el motor pulsando el inte-rruptor de arranque mientras aplica el
freno delantero o trasero.
NOTA:
Si el motor no arranca, suelte el interruptor
de arranque, espere unos segundos e
inténtelo de nuevo. Cada intento de arran-
que debe ser lo más breve posible a fin de
preservar la batería. No accione el arran-
que durante más de 5 segundos seguidos.
Si el motor no arranca con el motor de
arranque, inténtelo con el sistema de arran-
que a pedal.
ATENCION:
SCA11040
Para prolongar al máximo la vida útil del
motor, ¡nunca acelere mucho con el mo-
tor frío!
