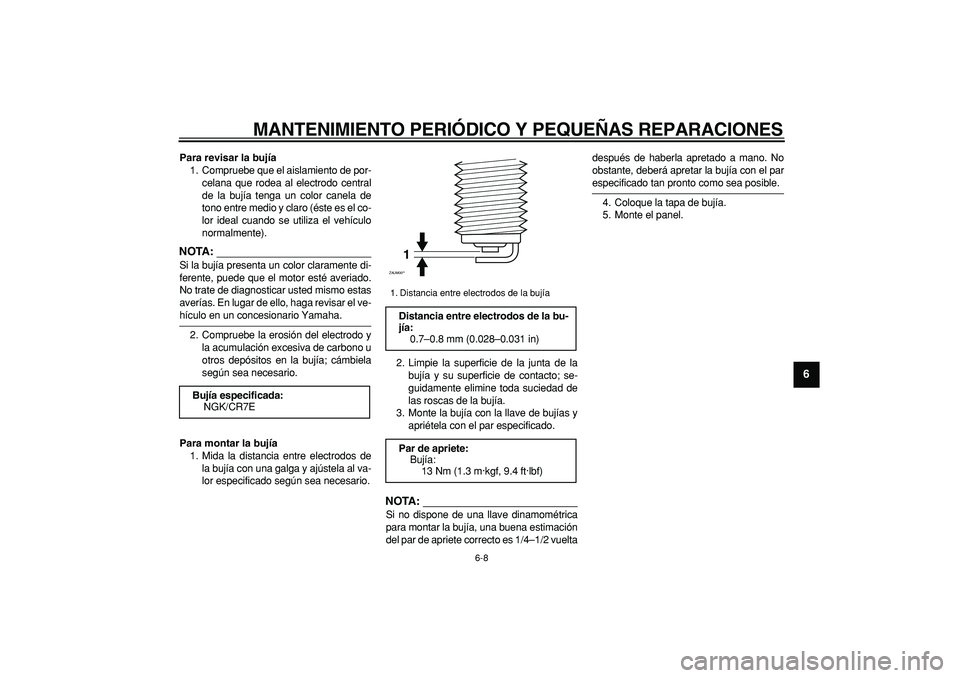

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-8
2
3
4
5
67
8
9
Para revisar la bujía
1. Compruebe que el aislamiento de por-
celana que rodea al electrodo central
de la bujía tenga un color canela de
tono entre medio y claro (éste es el co-
lor ideal cuando se utiliza el vehículo
normalmente).
NOTA:
Si la bujía presenta un color claramente di-
ferente, puede que el motor esté averiado.
No trate de diagnosticar usted mismo estas
averías. En lugar de ello, haga revisar el ve-
hículo en un concesionario Yamaha.
2. Compruebe la erosión del electrodo y
la acumulación excesiva de carbono u
otros depósitos en la bujía; cámbiela
según sea necesario.
Para montar la bujía
1. Mida la distancia entre electrodos de
la bujía con una galga y ajústela al va-
lor especificado según sea necesario.2. Limpie la superficie de la junta de la
bujía y su superficie de contacto; se-
guidamente elimine toda suciedad de
las roscas de la bujía.
3. Monte la bujía con la llave de bujías y
apriétela con el par especificado.
NOTA:
Si no dispone de una llave dinamométrica
para montar la bujía, una buena estimación
del par de apriete correcto es 1/4–1/2 vueltadespués de haberla apretado a mano. No
obstante, deberá apretar la bujía con el par
especificado tan pronto como sea posible.
4. Coloque la tapa de bujía.
5. Monte el panel.
Bujía especificada:
NGK/CR7E
1. Distancia entre electrodos de la bujía
Distancia entre electrodos de la bu-
jía:
0.7–0.8 mm (0.028–0.031 in)
Par de apriete:
Bujía:
13 Nm (1.3 m·kgf, 9.4 ft·lbf)
ZAUM00**
1
Page 42 of 76

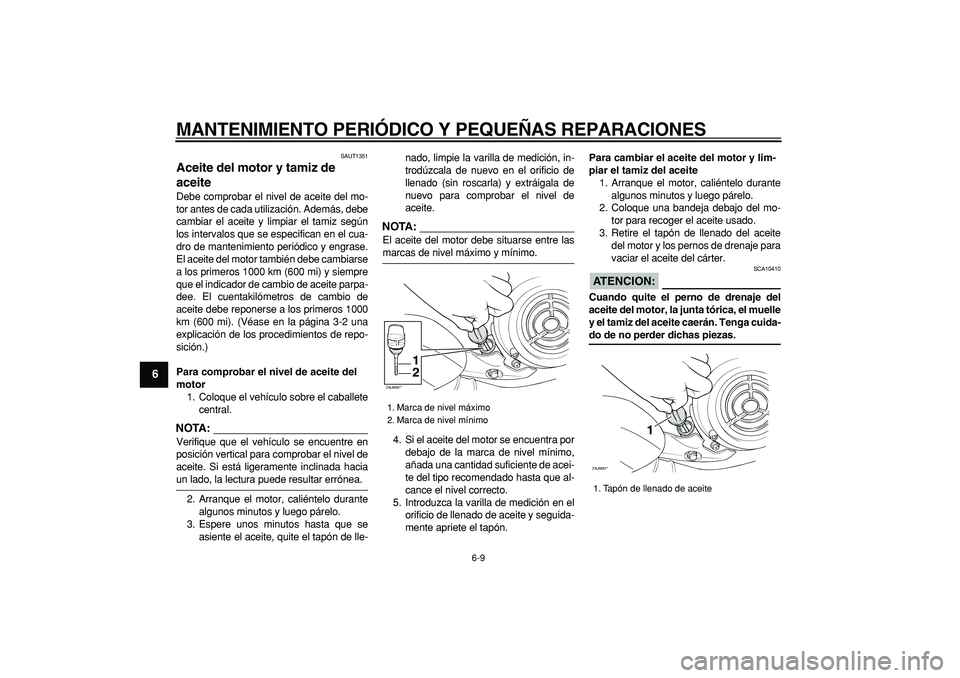

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-9
1
2
3
4
5
6
7
8
9
SAUT1351
Aceite del motor y tamiz de
aceite
Debe comprobar el nivel de aceite del mo-
tor antes de cada utilización. Además, debe
cambiar el aceite y limpiar el tamiz según
los intervalos que se especifican en el cua-
dro de mantenimiento periódico y engrase.
El aceite del motor también debe cambiarse
a los primeros 1000 km (600 mi) y siempre
que el indicador de cambio de aceite parpa-
dee. El cuentakilómetros de cambio de
aceite debe reponerse a los primeros 1000
km (600 mi). (Véase en la página 3-2 una
explicación de los procedimientos de repo-
sición.)
Para comprobar el nivel de aceite del
motor
1. Coloque el vehículo sobre el caballete
central.
NOTA:
Verifique que el vehículo se encuentre en
posición vertical para comprobar el nivel de
aceite. Si está ligeramente inclinada hacia
un lado, la lectura puede resultar errónea.
2. Arranque el motor, caliéntelo durante
algunos minutos y luego párelo.
3. Espere unos minutos hasta que se
asiente el aceite, quite el tapón de lle-nado, limpie la varilla de medición, in-
trodúzcala de nuevo en el orificio de
llenado (sin roscarla) y extráigala de
nuevo para comprobar el nivel de
aceite.
NOTA:
El aceite del motor debe situarse entre las
marcas de nivel máximo y mínimo.
4. Si el aceite del motor se encuentra por
debajo de la marca de nivel mínimo,
añada una cantidad suficiente de acei-
te del tipo recomendado hasta que al-
cance el nivel correcto.
5. Introduzca la varilla de medición en el
orificio de llenado de aceite y seguida-
mente apriete el tapón.
Para cambiar el aceite del motor y lim-
piar el tamiz del aceite
1. Arranque el motor, caliéntelo durante
algunos minutos y luego párelo.
2. Coloque una bandeja debajo del mo-
tor para recoger el aceite usado.
3. Retire el tapón de llenado del aceite
del motor y los pernos de drenaje para
vaciar el aceite del cárter.
ATENCION:
SCA10410
Cuando quite el perno de drenaje del
aceite del motor, la junta tórica, el muelle
y el tamiz del aceite caerán. Tenga cuida-
do de no perder dichas piezas.
1. Marca de nivel máximo
2. Marca de nivel mínimo
ZAUM00**
12
1. Tapón de llenado de aceite
ZAUM00**
1
Page 43 of 76

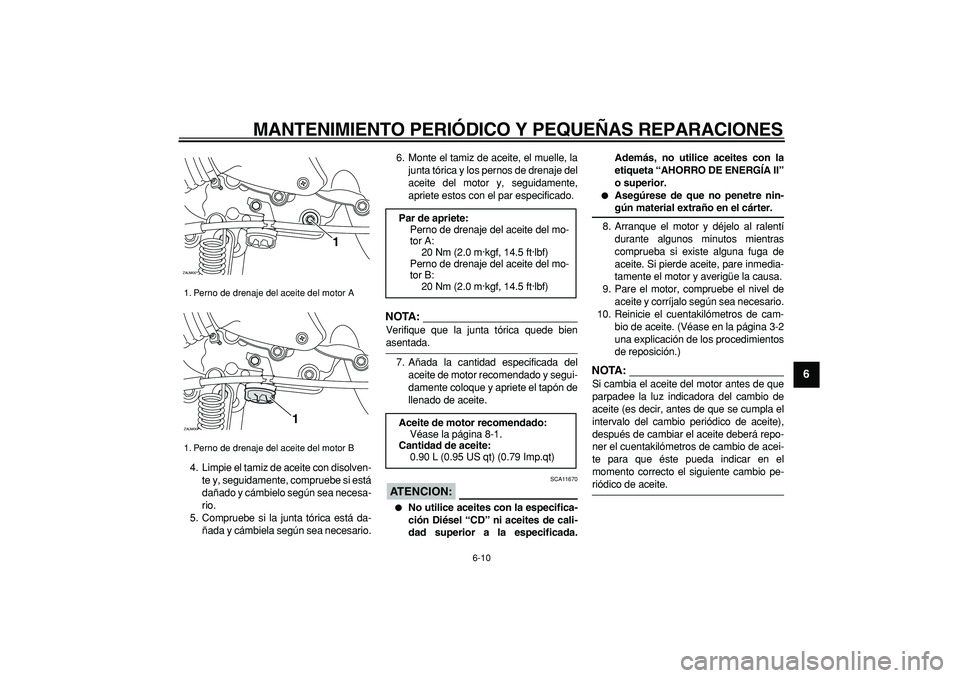

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-10
2
3
4
5
67
8
9
4. Limpie el tamiz de aceite con disolven-
te y, seguidamente, compruebe si está
dañado y cámbielo según sea necesa-
rio.
5. Compruebe si la junta tórica está da-
ñada y cámbiela según sea necesario.6. Monte el tamiz de aceite, el muelle, la
junta tórica y los pernos de drenaje del
aceite del motor y, seguidamente,
apriete estos con el par especificado.
NOTA:
Verifique que la junta tórica quede bien
asentada.
7. Añada la cantidad especificada del
aceite de motor recomendado y segui-
damente coloque y apriete el tapón de
llenado de aceite.
ATENCION:
SCA11670
No utilice aceites con la especifica-
ción Diésel “CD” ni aceites de cali-
dad superior a la especificada.Además, no utilice aceites con la
etiqueta “AHORRO DE ENERGÍA II”
o superior.
Asegúrese de que no penetre nin-
gún material extraño en el cárter.
8. Arranque el motor y déjelo al ralentí
durante algunos minutos mientras
comprueba si existe alguna fuga de
aceite. Si pierde aceite, pare inmedia-
tamente el motor y averigüe la causa.
9. Pare el motor, compruebe el nivel de
aceite y corríjalo según sea necesario.
10. Reinicie el cuentakilómetros de cam-
bio de aceite. (Véase en la página 3-2
una explicación de los procedimientos
de reposición.)
NOTA:
Si cambia el aceite del motor antes de que
parpadee la luz indicadora del cambio de
aceite (es decir, antes de que se cumpla el
intervalo del cambio periódico de aceite),
después de cambiar el aceite deberá repo-
ner el cuentakilómetros de cambio de acei-
te para que éste pueda indicar en el
momento correcto el siguiente cambio pe-
riódico de aceite.
1. Perno de drenaje del aceite del motor A
1. Perno de drenaje del aceite del motor B
ZAUM00**
1
ZAUM00**
1
Par de apriete:
Perno de drenaje del aceite del mo-
tor A:
20 Nm (2.0 m·kgf, 14.5 ft·lbf)
Perno de drenaje del aceite del mo-
tor B:
20 Nm (2.0 m·kgf, 14.5 ft·lbf)
Aceite de motor recomendado:
Véase la página 8-1.
Cantidad de aceite:
0.90 L (0.95 US qt) (0.79 Imp.qt)
Page 44 of 76

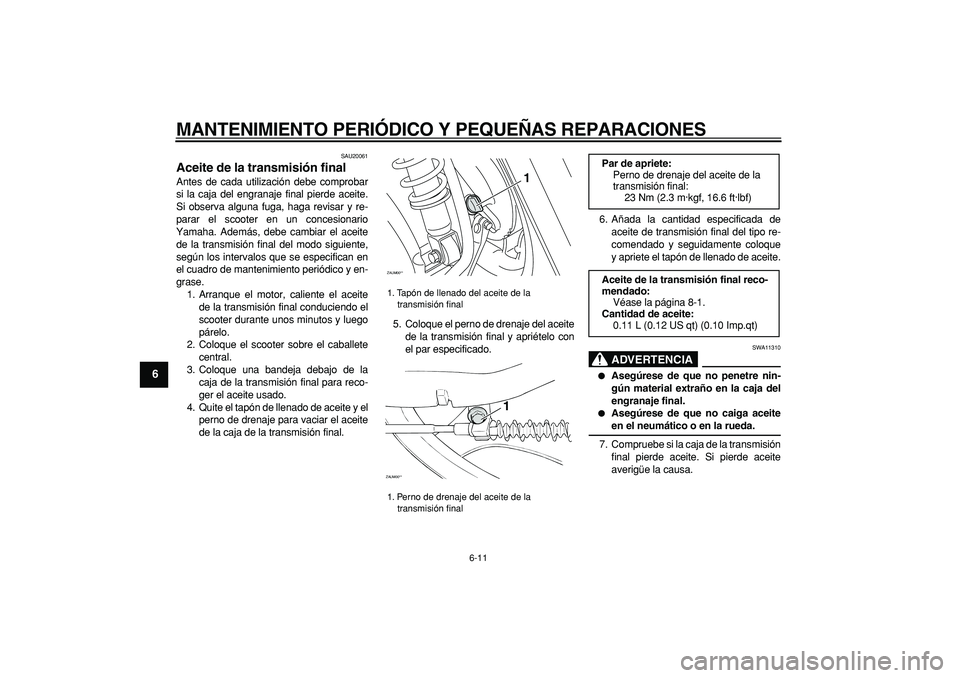

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-11
1
2
3
4
5
6
7
8
9
SAU20061
Aceite de la transmisión final
Antes de cada utilización debe comprobar
si la caja del engranaje final pierde aceite.
Si observa alguna fuga, haga revisar y re-
parar el scooter en un concesionario
Yamaha. Además, debe cambiar el aceite
de la transmisión final del modo siguiente,
según los intervalos que se especifican en
el cuadro de mantenimiento periódico y en-
grase.
1. Arranque el motor, caliente el aceite
de la transmisión final conduciendo el
scooter durante unos minutos y luego
párelo.
2. Coloque el scooter sobre el caballete
central.
3. Coloque una bandeja debajo de la
caja de la transmisión final para reco-
ger el aceite usado.
4. Quite el tapón de llenado de aceite y el
perno de drenaje para vaciar el aceite
de la caja de la transmisión final.5. Coloque el perno de drenaje del aceite
de la transmisión final y apriételo con
el par especificado.6. Añada la cantidad especificada de
aceite de transmisión final del tipo re-
comendado y seguidamente coloque
y apriete el tapón de llenado de aceite.
ADVERTENCIA
SWA11310
Asegúrese de que no penetre nin-
gún material extraño en la caja del
engranaje final.
Asegúrese de que no caiga aceite
en el neumático o en la rueda.
7. Compruebe si la caja de la transmisión
final pierde aceite. Si pierde aceite
averigüe la causa.
1. Tapón de llenado del aceite de la
transmisión final
1. Perno de drenaje del aceite de la
transmisión final
ZAUM00**
1
ZAUM00**
1
Par de apriete:
Perno de drenaje del aceite de la
transmisión final:
23 Nm (2.3 m·kgf, 16.6 ft·lbf)
Aceite de la transmisión final reco-
mendado:
Véase la página 8-1.
Cantidad de aceite:
0.11 L (0.12 US qt) (0.10 Imp.qt)
Page 45 of 76
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-12
2
3
4
5
67
8
9
SAUT1843

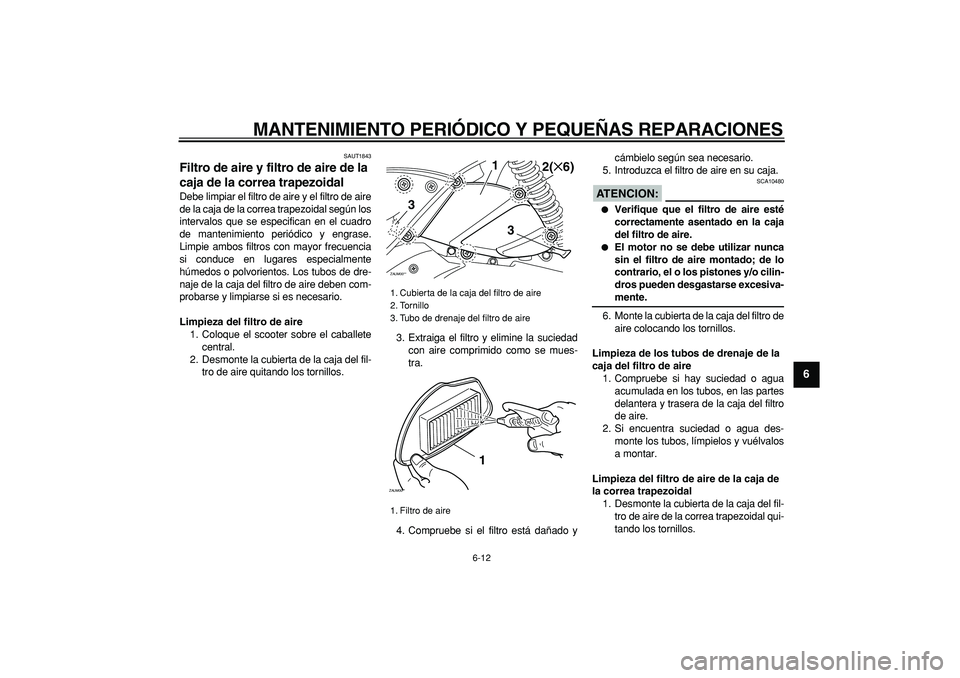

Filtro de aire y filtro de aire de la
caja de la correa trapezoidal
Debe limpiar el filtro de aire y el filtro de aire
de la caja de la correa trapezoidal según los
intervalos que se especifican en el cuadro
de mantenimiento periódico y engrase.
Limpie ambos filtros con mayor frecuencia
si conduce en lugares especialmente
húmedos o polvorientos. Los tubos de dre-
naje de la caja del filtro de aire deben com-
probarse y limpiarse si es necesario.
Limpieza del filtro de aire
1. Coloque el scooter sobre el caballete
central.
2. Desmonte la cubierta de la caja del fil-
tro de aire quitando los tornillos.3. Extraiga el filtro y elimine la suciedad
con aire comprimido como se mues-
tra.
4. Compruebe si el filtro está dañado ycámbielo según sea necesario.
5. Introduzca el filtro de aire en su caja.
ATENCION:
SCA10480
Verifique que el filtro de aire esté
correctamente asentado en la caja
del filtro de aire.
El motor no se debe utilizar nunca
sin el filtro de aire montado; de lo
contrario, el o los pistones y/o cilin-
dros pueden desgastarse excesiva-
mente.
6. Monte la cubierta de la caja del filtro de
aire colocando los tornillos.
Limpieza de los tubos de drenaje de la
caja del filtro de aire
1. Compruebe si hay suciedad o agua
acumulada en los tubos, en las partes
delantera y trasera de la caja del filtro
de aire.
2. Si encuentra suciedad o agua des-
monte los tubos, límpielos y vuélvalos
a montar.
Limpieza del filtro de aire de la caja de
la correa trapezoidal
1. Desmonte la cubierta de la caja del fil-
tro de aire de la correa trapezoidal qui-
tando los tornillos.
1. Cubierta de la caja del filtro de aire
2. Tornillo
3. Tubo de drenaje del filtro de aire
1. Filtro de aire
ZAUM00**
1
2(✕6)
3
3
ZAUM00**
1
Page 46 of 76
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-13
1
2
3
4
5
6
7
8
9
2. Extraiga el soporte del filtro quitando el
tornillo.
3. Extraiga el filtro de aire y límpielo con
disolvente. Después de limpiarlo, eli-
mine los restos de disolvente estrujan-do el filtro.
ADVERTENCIA
SWA10430
Utilice únicamente un disolvente especí-
fico para la limpieza de piezas. Para evi-
tar el riesgo de incendio o explosión, no
utilice gasolina o disolventes cuya tem-
peratura de inflamabilidad sea baja.
ATENCION:
SCA10520
Para evitar que se estropee el filtro de ai-
re, manipúlelo suavemente y con cuida-
do; no lo doble ni lo retuerza.
4. Aplique aceite del tipo recomendado a
toda la superficie del filtro de aire y se-
guidamente oprímalo para eliminar el
exceso de aceite.
NOTA:
El filtro de aire debe estar húmedo pero no
gotear.
5. Introduzca el filtro de aire en su caja.
6. Monte el soporte del filtro colocando el
tornillo.
7. Monte la cubierta de la caja del filtro de
aire de la correa trapezoidal colocan-
do los tornillos.
1. Cubierta de la caja del filtro de aire de la
correa trapezoidal
1. Soporte del filtro de aire
ZAUM00**
1
ZAUM00**
1

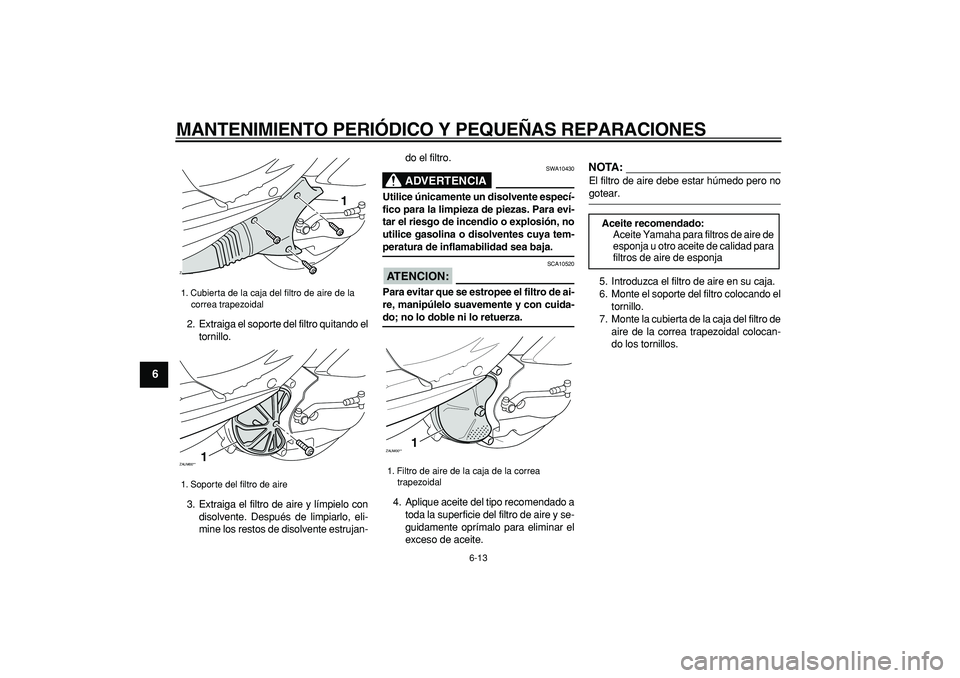

1. Filtro de aire de la caja de la correa
trapezoidal
ZAUM00**
1
Aceite recomendado:
Aceite Yamaha para filtros de aire de
esponja u otro aceite de calidad para
filtros de aire de esponja
Page 47 of 76
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-14
2
3
4
5
67
8
9
SAU21382

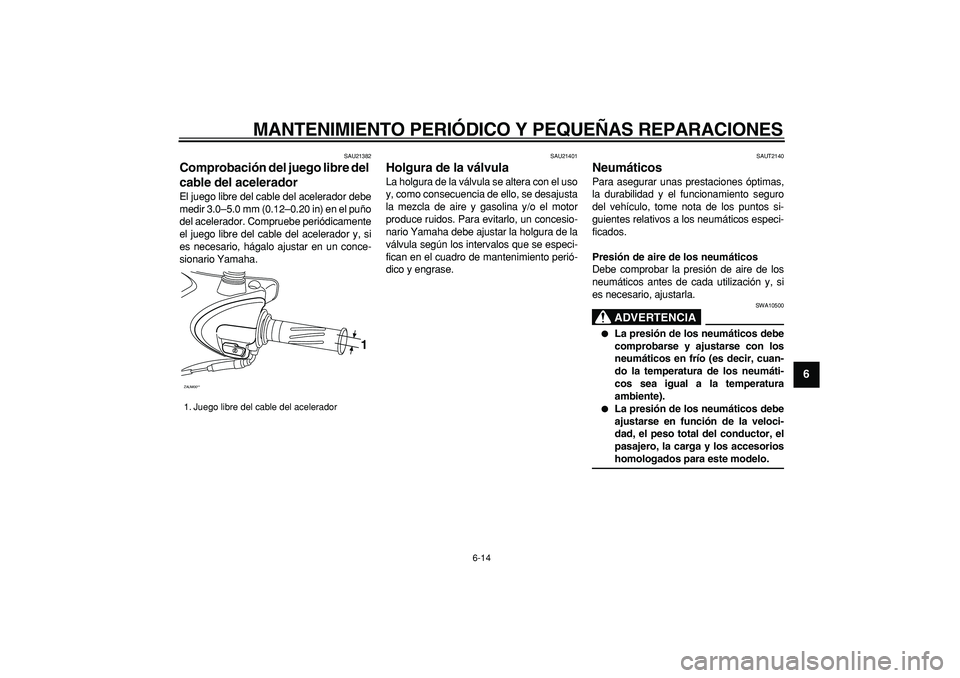

Comprobación del juego libre del
cable del acelerador
El juego libre del cable del acelerador debe
medir 3.0–5.0 mm (0.12–0.20 in) en el puño
del acelerador. Compruebe periódicamente
el juego libre del cable del acelerador y, si
es necesario, hágalo ajustar en un conce-
sionario Yamaha.
SAU21401
Holgura de la válvula
La holgura de la válvula se altera con el uso
y, como consecuencia de ello, se desajusta
la mezcla de aire y gasolina y/o el motor
produce ruidos. Para evitarlo, un concesio-
nario Yamaha debe ajustar la holgura de la
válvula según los intervalos que se especi-
fican en el cuadro de mantenimiento perió-
dico y engrase.
SAUT2140
Neumáticos
Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos si-
guientes relativos a los neumáticos especi-
ficados.
Presión de aire de los neumáticos
Debe comprobar la presión de aire de los
neumáticos antes de cada utilización y, si
es necesario, ajustarla.
ADVERTENCIA
SWA10500
La presión de los neumáticos debe
comprobarse y ajustarse con los
neumáticos en frío (es decir, cuan-
do la temperatura de los neumáti-
cos sea igual a la temperatura
ambiente).
La presión de los neumáticos debe
ajustarse en función de la veloci-
dad, el peso total del conductor, el
pasajero, la carga y los accesorios
homologados para este modelo.
1. Juego libre del cable del acelerador
ZAUM00**
1
Page 48 of 76

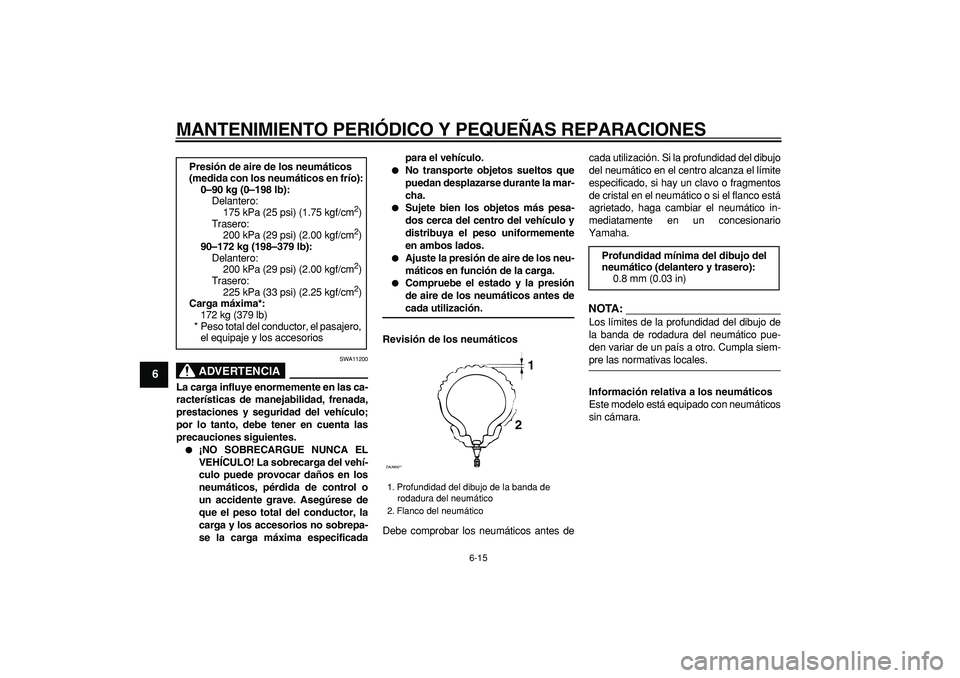

MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-15
1
2
3
4
5
6
7
8
9
ADVERTENCIA
SWA11200
La carga influye enormemente en las ca-
racterísticas de manejabilidad, frenada,
prestaciones y seguridad del vehículo;
por lo tanto, debe tener en cuenta las
precauciones siguientes.
¡NO SOBRECARGUE NUNCA EL
VEHÍCULO! La sobrecarga del vehí-
culo puede provocar daños en los
neumáticos, pérdida de control o
un accidente grave. Asegúrese de
que el peso total del conductor, la
carga y los accesorios no sobrepa-
se la carga máxima especificadapara el vehículo.
No transporte objetos sueltos que
puedan desplazarse durante la mar-
cha.
Sujete bien los objetos más pesa-
dos cerca del centro del vehículo y
distribuya el peso uniformemente
en ambos lados.
Ajuste la presión de aire de los neu-
máticos en función de la carga.
Compruebe el estado y la presión
de aire de los neumáticos antes de
cada utilización.
Revisión de los neumáticos
Debe comprobar los neumáticos antes decada utilización. Si la profundidad del dibujo
del neumático en el centro alcanza el límite
especificado, si hay un clavo o fragmentos
de cristal en el neumático o si el flanco está
agrietado, haga cambiar el neumático in-
mediatamente en un concesionario
Yamaha.
NOTA:
Los límites de la profundidad del dibujo de
la banda de rodadura del neumático pue-
den variar de un país a otro. Cumpla siem-
pre las normativas locales.
Información relativa a los neumáticos
Este modelo está equipado con neumáticos
sin cámara.
Presión de aire de los neumáticos
(medida con los neumáticos en frío):
0–90 kg (0–198 lb):
Delantero:
175 kPa (25 psi) (1.75 kgf/cm
2
)
Trasero:
200 kPa (29 psi) (2.00 kgf/cm
2
)
90–172 kg (198–379 lb):
Delantero:
200 kPa (29 psi) (2.00 kgf/cm
2
)
Trasero:
225 kPa (33 psi) (2.25 kgf/cm
2
)
Carga máxima*:
172 kg (379 lb)
* Peso total del conductor, el pasajero,
el equipaje y los accesorios
1. Profundidad del dibujo de la banda de
rodadura del neumático
2. Flanco del neumático
ZAUM00**
1
2
Profundidad mínima del dibujo del
neumático (delantero y trasero):
0.8 mm (0.03 in)
Page 49 of 76
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-16
2
3
4
5
67
8
9
ADVERTENCIA
SWA10470
Si los neumáticos están excesiva-
mente gastados, hágalos cambiar
en un concesionario Yamaha. Ade-
más de ser ilegal, el uso del vehícu-
lo con unos neumáticos
excesivamente gastados reduce la
estabilidad y puede provocar la pér-
dida del control.
La sustitución de toda pieza rela-
cionada con las ruedas y los frenos,
incluidos los neumáticos, debe
confiarse a un concesionario
Yamaha que dispone de los conoci-
mientos y experiencia profesional
necesarios.
SAU21960

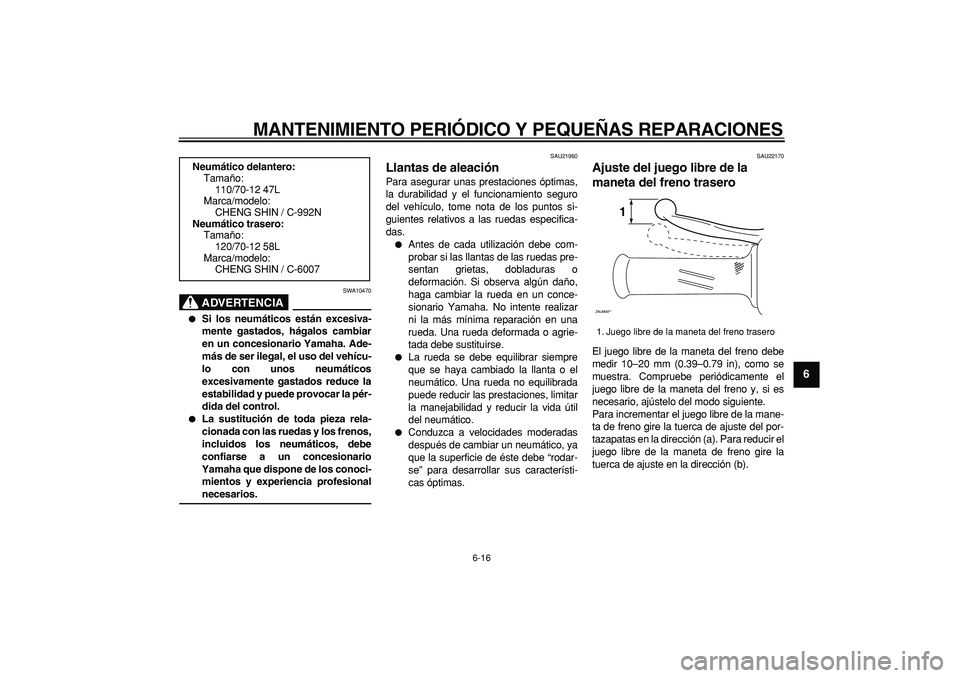

Llantas de aleación
Para asegurar unas prestaciones óptimas,
la durabilidad y el funcionamiento seguro
del vehículo, tome nota de los puntos si-
guientes relativos a las ruedas especifica-
das.
Antes de cada utilización debe com-
probar si las llantas de las ruedas pre-
sentan grietas, dobladuras o
deformación. Si observa algún daño,
haga cambiar la rueda en un conce-
sionario Yamaha. No intente realizar
ni la más mínima reparación en una
rueda. Una rueda deformada o agrie-
tada debe sustituirse.
La rueda se debe equilibrar siempre
que se haya cambiado la llanta o el
neumático. Una rueda no equilibrada
puede reducir las prestaciones, limitar
la manejabilidad y reducir la vida útil
del neumático.
Conduzca a velocidades moderadas
después de cambiar un neumático, ya
que la superficie de éste debe “rodar-
se” para desarrollar sus característi-
cas óptimas.
SAU22170
Ajuste del juego libre de la
maneta del freno trasero
El juego libre de la maneta del freno debe
medir 10–20 mm (0.39–0.79 in), como se
muestra. Compruebe periódicamente el
juego libre de la maneta del freno y, si es
necesario, ajústelo del modo siguiente.
Para incrementar el juego libre de la mane-
ta de freno gire la tuerca de ajuste del por-
tazapatas en la dirección (a). Para reducir el
juego libre de la maneta de freno gire la
tuerca de ajuste en la dirección (b).
Neumático delantero:
Tamaño:
110/70-12 47L
Marca/modelo:
CHENG SHIN / C-992N
Neumático trasero:
Tamaño:
120/70-12 58L
Marca/modelo:
CHENG SHIN / C-6007
1. Juego libre de la maneta del freno trasero
ZAUM00**
1
Page 50 of 76
MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6-17
1
2
3
4
5
6
7
8
9
ADVERTENCIA
SWA10650
Si no consigue obtener el ajuste correc-
to con el procedimiento descrito, acuda
a un concesionario Yamaha para efec-
tuar el ajuste.
SAU22380

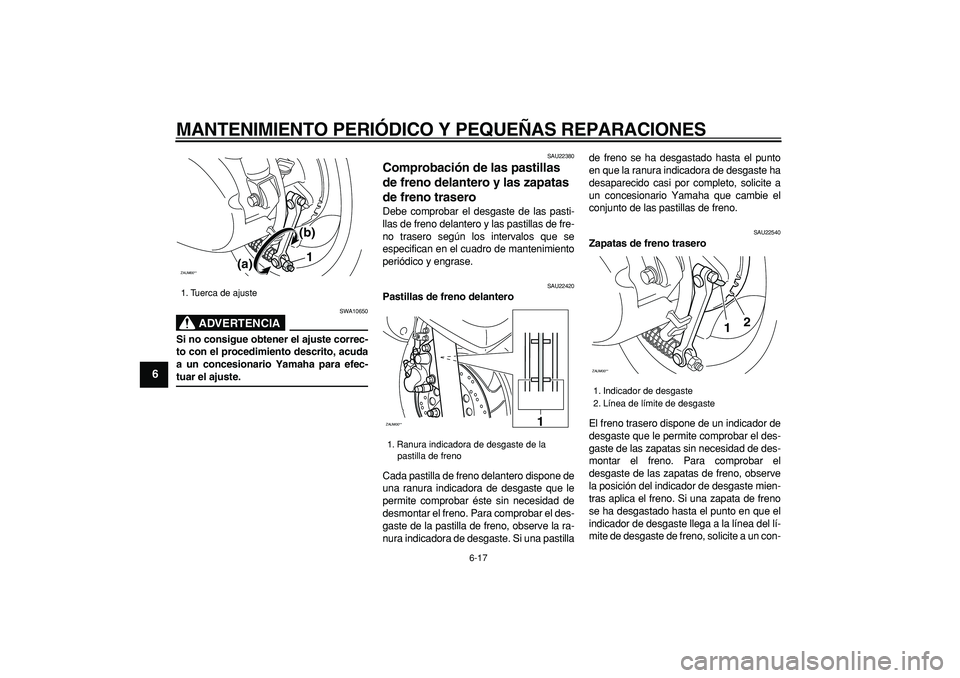

Comprobación de las pastillas
de freno delantero y las zapatas
de freno trasero
Debe comprobar el desgaste de las pasti-
llas de freno delantero y las pastillas de fre-
no trasero según los intervalos que se
especifican en el cuadro de mantenimiento
periódico y engrase.
SAU22420
Pastillas de freno delantero
Cada pastilla de freno delantero dispone de
una ranura indicadora de desgaste que le
permite comprobar éste sin necesidad de
desmontar el freno. Para comprobar el des-
gaste de la pastilla de freno, observe la ra-
nura indicadora de desgaste. Si una pastillade freno se ha desgastado hasta el punto
en que la ranura indicadora de desgaste ha
desaparecido casi por completo, solicite a
un concesionario Yamaha que cambie el
conjunto de las pastillas de freno.
SAU22540
Zapatas de freno trasero
El freno trasero dispone de un indicador de
desgaste que le permite comprobar el des-
gaste de las zapatas sin necesidad de des-
montar el freno. Para comprobar el
desgaste de las zapatas de freno, observe
la posición del indicador de desgaste mien-
tras aplica el freno. Si una zapata de freno
se ha desgastado hasta el punto en que el
indicador de desgaste llega a la línea del lí-
mite de desgaste de freno, solicite a un con-
1. Tuerca de ajuste
ZAUM00**
1
(a)(b)
1. Ranura indicadora de desgaste de la
pastilla de freno
ZAUM00**
1
1. Indicador de desgaste
2. Línea de límite de desgaste
ZAUM00**
2
1
