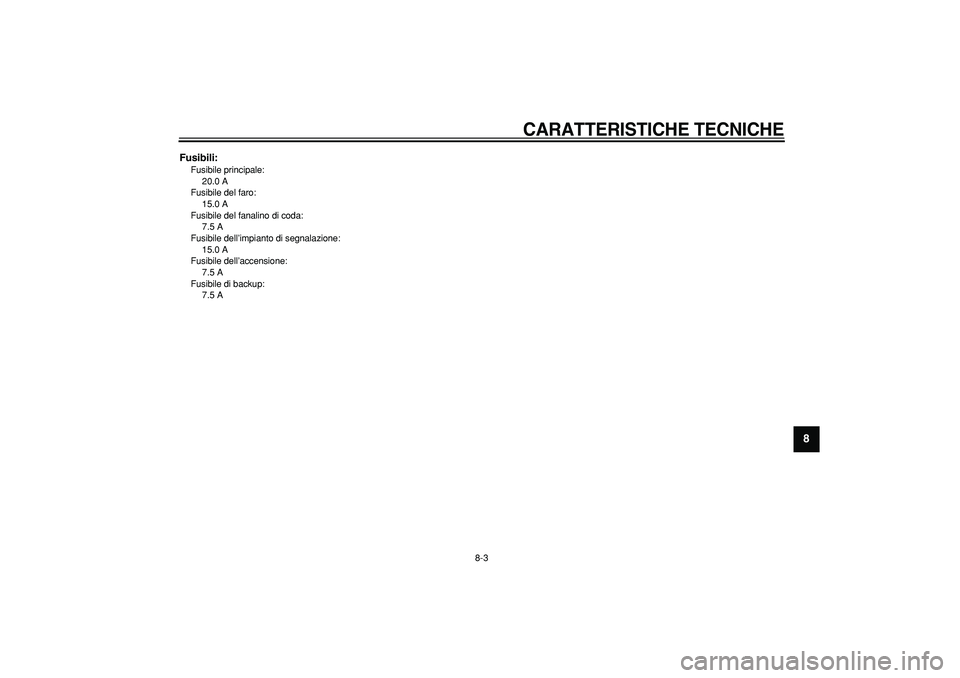

CARATTERISTICHE TECNICHE

8-3
2
3
4
5
6
7
89

Fusibili:
Fusibile principale:
20.0 A
Fusibile del faro:
15.0 A
Fusibile del fanalino di coda:
7.5 A
Fusibile dell’impianto di segnalazione:
15.0 A
Fusibile dell’accensione:
7.5 A
Fusibile di backup:
7.5 A

9-1
1
2
3
4
5
6
7
8
9

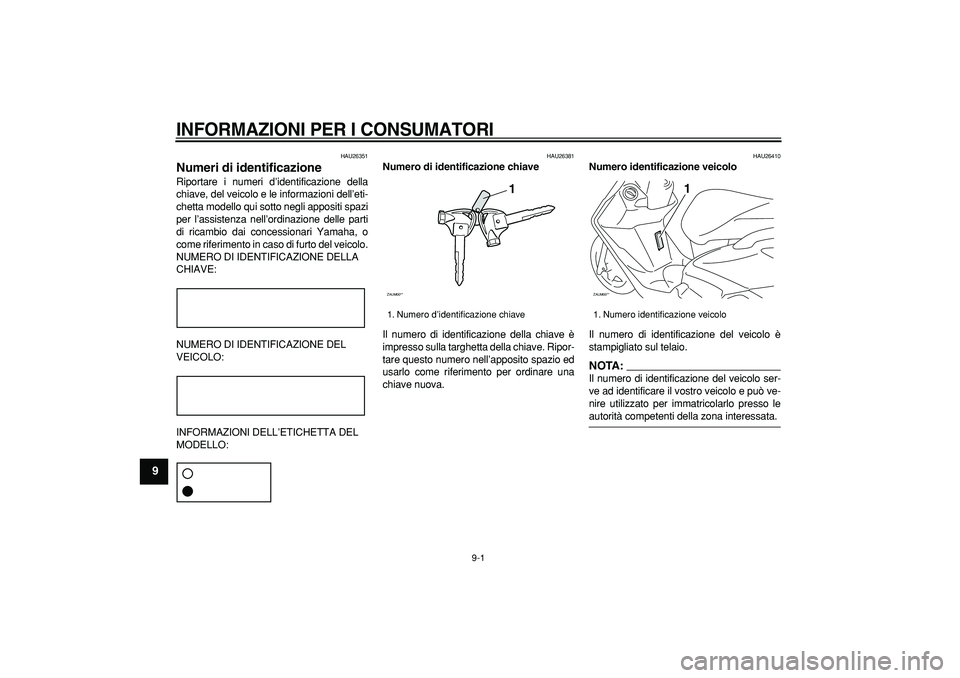

INFORMAZIONI PER I CONSUMATORI

HAU26351
Numeri di identificazione
Riportare i numeri d’identificazione della
chiave, del veicolo e le informazioni dell’eti-
chetta modello qui sotto negli appositi spazi
per l’assistenza nell’ordinazione delle parti
di ricambio dai concessionari Yamaha, o
come riferimento in caso di furto del veicolo.
NUMERO DI IDENTIFICAZIONE DELLA
CHIAVE:
NUMERO DI IDENTIFICAZIONE DEL
VEICOLO:
INFORMAZIONI DELL’ETICHETTA DEL
MODELLO:
HAU26381
Numero di identificazione chiave
Il numero di identificazione della chiave è
impresso sulla targhetta della chiave. Ripor-
tare questo numero nell’apposito spazio ed
usarlo come riferimento per ordinare una
chiave nuova.
HAU26410
Numero identificazione veicolo
Il numero di identificazione del veicolo è
stampigliato sul telaio.
NOTA:

Il numero di identificazione del veicolo ser-
ve ad identificare il vostro veicolo e può ve-
nire utilizzato per immatricolarlo presso le
autorità competenti della zona interessata.
1. Numero d’identificazione chiave
ZAUM00**
1

1. Numero identificazione veicolo
ZAUM00**
1

INFORMAZIONI PER I CONSUMATORI

9-2
2
3
4
5
6
7
8
9

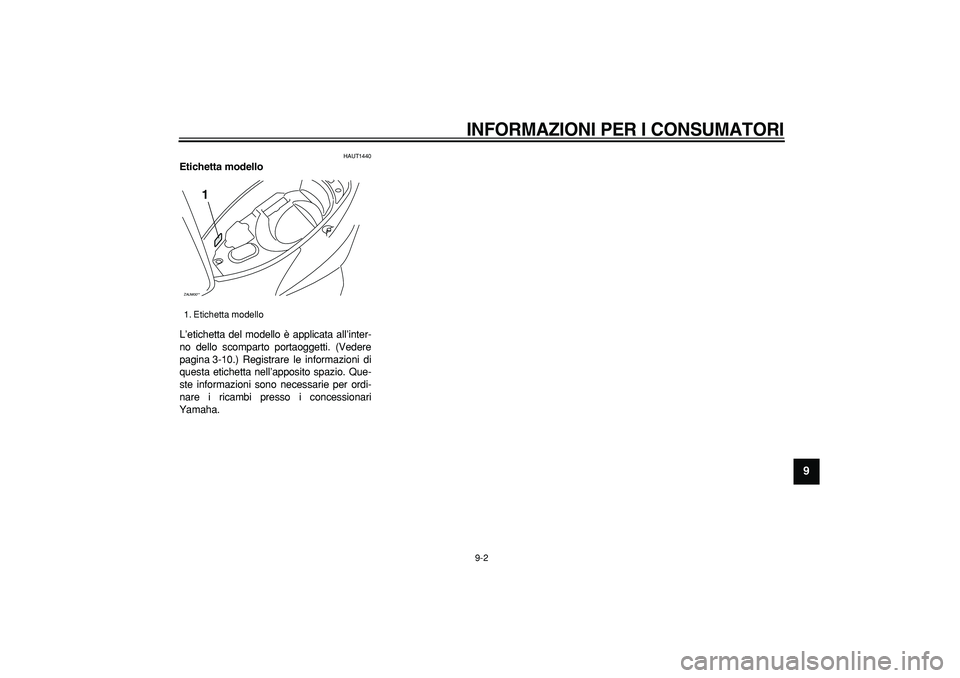

HAUT1440
Etichetta modello
L’etichetta del modello è applicata all’inter-
no dello scomparto portaoggetti. (Vedere
pagina 3-10.) Registrare le informazioni di
questa etichetta nell’apposito spazio. Que-
ste informazioni sono necessarie per ordi-
nare i ricambi presso i concessionari
Yamaha.
1. Etichetta modello
ZAUM00**
1

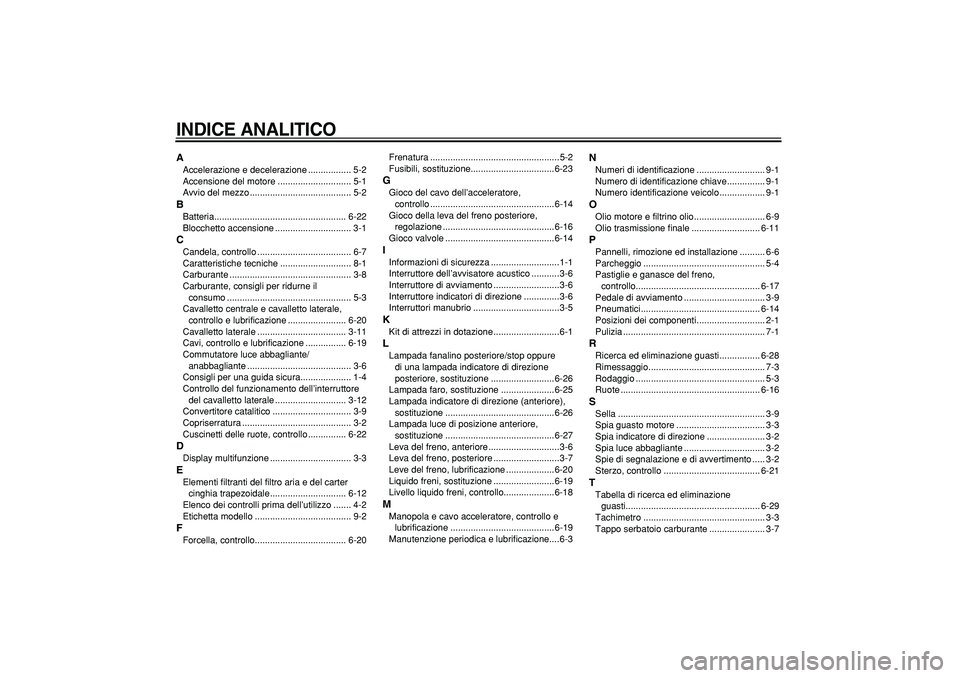

INDICE ANALITICO

A
Accelerazione e decelerazione ................. 5-2
Accensione del motore ............................. 5-1
Avvio del mezzo ........................................ 5-2
B
Batteria.................................................... 6-22
Blocchetto accensione .............................. 3-1
C
Candela, controllo ..................................... 6-7
Caratteristiche tecniche ............................ 8-1
Carburante ................................................ 3-8
Carburante, consigli per ridurne il
consumo ................................................. 5-3
Cavalletto centrale e cavalletto laterale,
controllo e lubrificazione ....................... 6-20
Cavalletto laterale ................................... 3-11
Cavi, controllo e lubrificazione ................ 6-19
Commutatore luce abbagliante/
anabbagliante ......................................... 3-6
Consigli per una guida sicura.................... 1-4
Controllo del funzionamento dell’interruttore
del cavalletto laterale ............................ 3-12
Convertitore catalitico ............................... 3-9
Copriserratura ........................................... 3-2
Cuscinetti delle ruote, controllo ............... 6-22
D
Display multifunzione ................................ 3-3
E
Elementi filtranti del filtro aria e del carter
cinghia trapezoidale.............................. 6-12
Elenco dei controlli prima dell’utilizzo ....... 4-2
Etichetta modello ...................................... 9-2
F
Forcella, controllo.................................... 6-20Frenatura ...................................................5-2
Fusibili, sostituzione.................................6-23
G
Gioco del cavo dell’acceleratore,
controllo .................................................6-14
Gioco della leva del freno posteriore,
regolazione ............................................6-16
Gioco valvole ...........................................6-14
I
Informazioni di sicurezza ...........................1-1
Interruttore dell’avvisatore acustico ...........3-6
Interruttore di avviamento ..........................3-6
Interruttore indicatori di direzione ..............3-6
Interruttori manubrio ..................................3-5
K
Kit di attrezzi in dotazione ..........................6-1
L
Lampada fanalino posteriore/stop oppure
di una lampada indicatore di direzione
posteriore, sostituzione .........................6-26
Lampada faro, sostituzione .....................6-25
Lampada indicatore di direzione (anteriore),
sostituzione ...........................................6-26
Lampada luce di posizione anteriore,
sostituzione ...........................................6-27
Leva del freno, anteriore ............................3-6
Leva del freno, posteriore ..........................3-7
Leve del freno, lubrificazione ...................6-20
Liquido freni, sostituzione ........................6-19
Livello liquido freni, controllo....................6-18
M
Manopola e cavo acceleratore, controllo e
lubrificazione .........................................6-19
Manutenzione periodica e lubrificazione....6-3
N
Numeri di identificazione ........................... 9-1
Numero di identificazione chiave............... 9-1
Numero identificazione veicolo.................. 9-1
O
Olio motore e filtrino olio............................ 6-9
Olio trasmissione finale ........................... 6-11
P
Pannelli, rimozione ed installazione .......... 6-6
Parcheggio ................................................ 5-4
Pastiglie e ganasce del freno,
controllo................................................. 6-17
Pedale di avviamento ................................ 3-9
Pneumatici............................................... 6-14
Posizioni dei componenti........................... 2-1
Pulizia ........................................................ 7-1
R
Ricerca ed eliminazione guasti................ 6-28
Rimessaggio.............................................. 7-3
Rodaggio ................................................... 5-3
Ruote ....................................................... 6-16
S
Sella .......................................................... 3-9
Spia guasto motore ................................... 3-3
Spia indicatore di direzione ....................... 3-2
Spia luce abbagliante ................................ 3-2
Spie di segnalazione e di avvertimento ..... 3-2
Sterzo, controllo ...................................... 6-21
T
Tabella di ricerca ed eliminazione
guasti..................................................... 6-29
Tachimetro ................................................ 3-3
Tappo serbatoio carburante ...................... 3-7

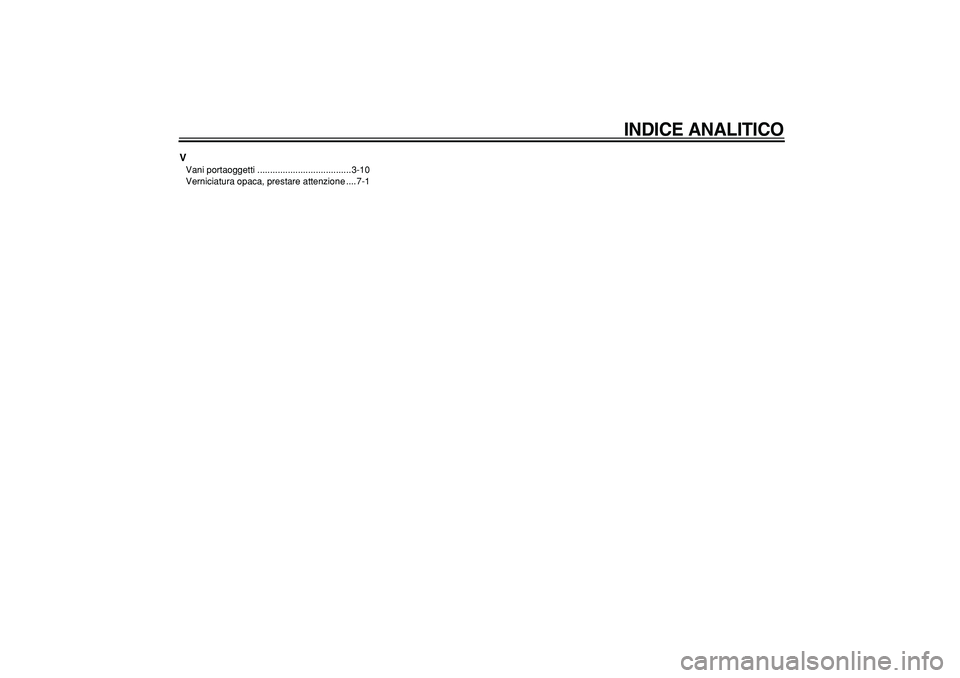

INDICE ANALITICO

V
Vani portaoggetti .....................................3-10
Verniciatura opaca, prestare attenzione ....7-1

1
2
3
4
5
6
7
8
9
4P9-F819U-E0_ch9ind.pmd2006/07/31, 18:37 7

YAMAHA MOTOR TAIWAN CO., LTD
PRINTED IN TAIWAN
2006.09-0.8
× ×× ×
