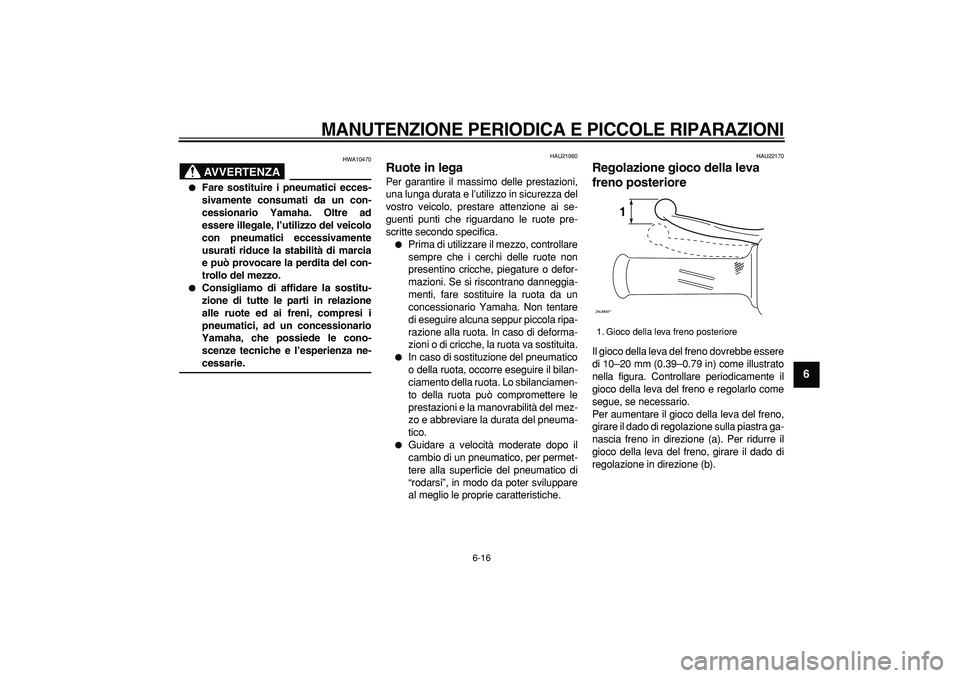

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-16
2
3
4
5
67
8
9
AVVERTENZA
HWA10470
Fare sostituire i pneumatici ecces-
sivamente consumati da un con-
cessionario Yamaha. Oltre ad
essere illegale, l’utilizzo del veicolo
con pneumatici eccessivamente
usurati riduce la stabilità di marcia
e può provocare la perdita del con-
trollo del mezzo.
Consigliamo di affidare la sostitu-
zione di tutte le parti in relazione
alle ruote ed ai freni, compresi i
pneumatici, ad un concessionario
Yamaha, che possiede le cono-
scenze tecniche e l’esperienza ne-
cessarie.
HAU21960
Ruote in lega
Per garantire il massimo delle prestazioni,
una lunga durata e l’utilizzo in sicurezza del
vostro veicolo, prestare attenzione ai se-
guenti punti che riguardano le ruote pre-
scritte secondo specifica.
Prima di utilizzare il mezzo, controllare
sempre che i cerchi delle ruote non
presentino cricche, piegature o defor-
mazioni. Se si riscontrano danneggia-
menti, fare sostituire la ruota da un
concessionario Yamaha. Non tentare
di eseguire alcuna seppur piccola ripa-
razione alla ruota. In caso di deforma-
zioni o di cricche, la ruota va sostituita.
In caso di sostituzione del pneumatico
o della ruota, occorre eseguire il bilan-
ciamento della ruota. Lo sbilanciamen-
to della ruota può compromettere le
prestazioni e la manovrabilità del mez-
zo e abbreviare la durata del pneuma-
tico.
Guidare a velocità moderate dopo il
cambio di un pneumatico, per permet-
tere alla superficie del pneumatico di
“rodarsi”, in modo da poter sviluppare
al meglio le proprie caratteristiche.
HAU22170
Regolazione gioco della leva
freno posteriore
Il gioco della leva del freno dovrebbe essere
di 10–20 mm (0.39–0.79 in) come illustrato
nella figura. Controllare periodicamente il
gioco della leva del freno e regolarlo come
segue, se necessario.
Per aumentare il gioco della leva del freno,
girare il dado di regolazione sulla piastra ga-
nascia freno in direzione (a). Per ridurre il
gioco della leva del freno, girare il dado di
regolazione in direzione (b).
1. Gioco della leva freno posteriore
ZAUM00**
1
Page 52 of 80

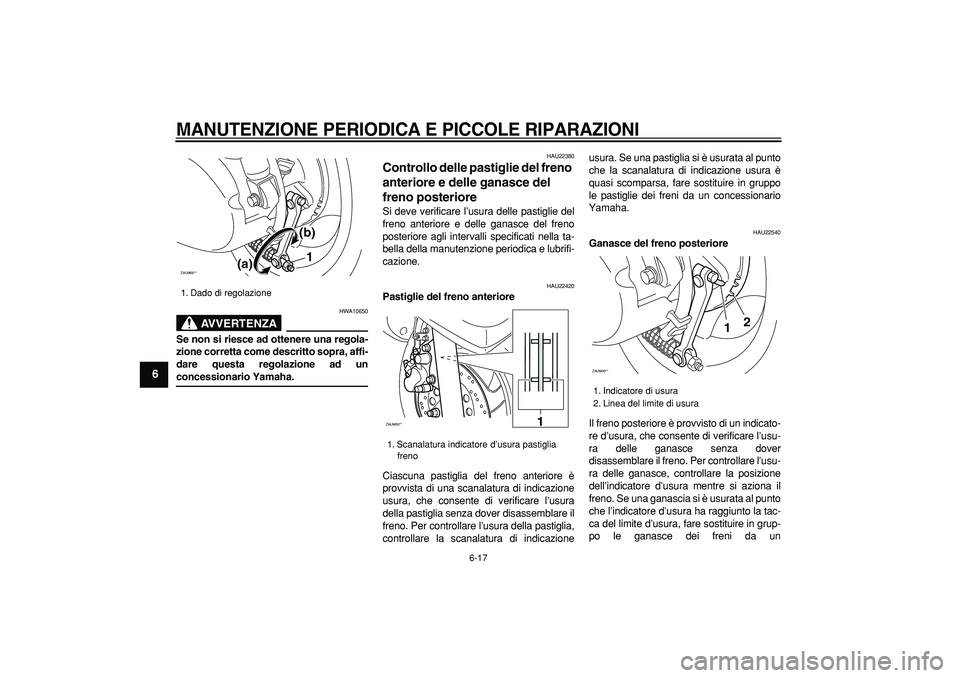

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-17
1
2
3
4
5
6
7
8
9
AVVERTENZA
HWA10650
Se non si riesce ad ottenere una regola-
zione corretta come descritto sopra, affi-
dare questa regolazione ad un
concessionario Yamaha.
HAU22380
Controllo delle pastiglie del freno
anteriore e delle ganasce del
freno posteriore
Si deve verificare l’usura delle pastiglie del
freno anteriore e delle ganasce del freno
posteriore agli intervalli specificati nella ta-
bella della manutenzione periodica e lubrifi-
cazione.
HAU22420
Pastiglie del freno anteriore
Ciascuna pastiglia del freno anteriore è
provvista di una scanalatura di indicazione
usura, che consente di verificare l’usura
della pastiglia senza dover disassemblare il
freno. Per controllare l’usura della pastiglia,
controllare la scanalatura di indicazioneusura. Se una pastiglia si è usurata al punto
che la scanalatura di indicazione usura è
quasi scomparsa, fare sostituire in gruppo
le pastiglie dei freni da un concessionario
Yamaha.
HAU22540
Ganasce del freno posteriore
Il freno posteriore è provvisto di un indicato-
re d’usura, che consente di verificare l’usu-
ra delle ganasce senza dover
disassemblare il freno. Per controllare l’usu-
ra delle ganasce, controllare la posizione
dell’indicatore d’usura mentre si aziona il
freno. Se una ganascia si è usurata al punto
che l’indicatore d’usura ha raggiunto la tac-
ca del limite d’usura, fare sostituire in grup-
po le ganasce dei freni da un
1. Dado di regolazione
ZAUM00**
1
(a)(b)
1. Scanalatura indicatore d’usura pastiglia
freno
ZAUM00**
1
1. Indicatore di usura
2. Linea del limite di usura
ZAUM00**
2
1
Page 53 of 80

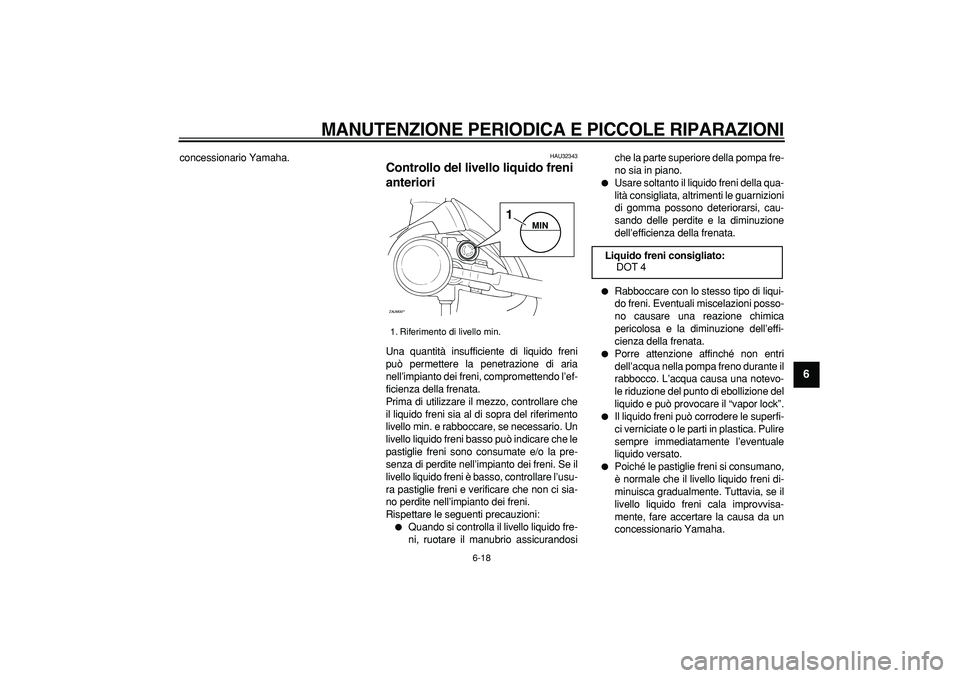

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-18
2
3
4
5
67
8
9
concessionario Yamaha.
HAU32343
Controllo del livello liquido freni
anteriori
Una quantità insufficiente di liquido freni
può permettere la penetrazione di aria
nell’impianto dei freni, compromettendo l’ef-
ficienza della frenata.
Prima di utilizzare il mezzo, controllare che
il liquido freni sia al di sopra del riferimento
livello min. e rabboccare, se necessario. Un
livello liquido freni basso può indicare che le
pastiglie freni sono consumate e/o la pre-
senza di perdite nell’impianto dei freni. Se il
livello liquido freni è basso, controllare l’usu-
ra pastiglie freni e verificare che non ci sia-
no perdite nell’impianto dei freni.
Rispettare le seguenti precauzioni:
Quando si controlla il livello liquido fre-
ni, ruotare il manubrio assicurandosiche la parte superiore della pompa fre-
no sia in piano.
Usare soltanto il liquido freni della qua-
lità consigliata, altrimenti le guarnizioni
di gomma possono deteriorarsi, cau-
sando delle perdite e la diminuzione
dell’efficienza della frenata.
Rabboccare con lo stesso tipo di liqui-
do freni. Eventuali miscelazioni posso-
no causare una reazione chimica
pericolosa e la diminuzione dell’effi-
cienza della frenata.
Porre attenzione affinché non entri
dell’acqua nella pompa freno durante il
rabbocco. L’acqua causa una notevo-
le riduzione del punto di ebollizione del
liquido e può provocare il “vapor lock”.
Il liquido freni può corrodere le superfi-
ci verniciate o le parti in plastica. Pulire
sempre immediatamente l’eventuale
liquido versato.
Poiché le pastiglie freni si consumano,
è normale che il livello liquido freni di-
minuisca gradualmente. Tuttavia, se il
livello liquido freni cala improvvisa-
mente, fare accertare la causa da un
concessionario Yamaha.
1. Riferimento di livello min.
ZAUM00**
1
Liquido freni consigliato:
DOT 4
Page 54 of 80

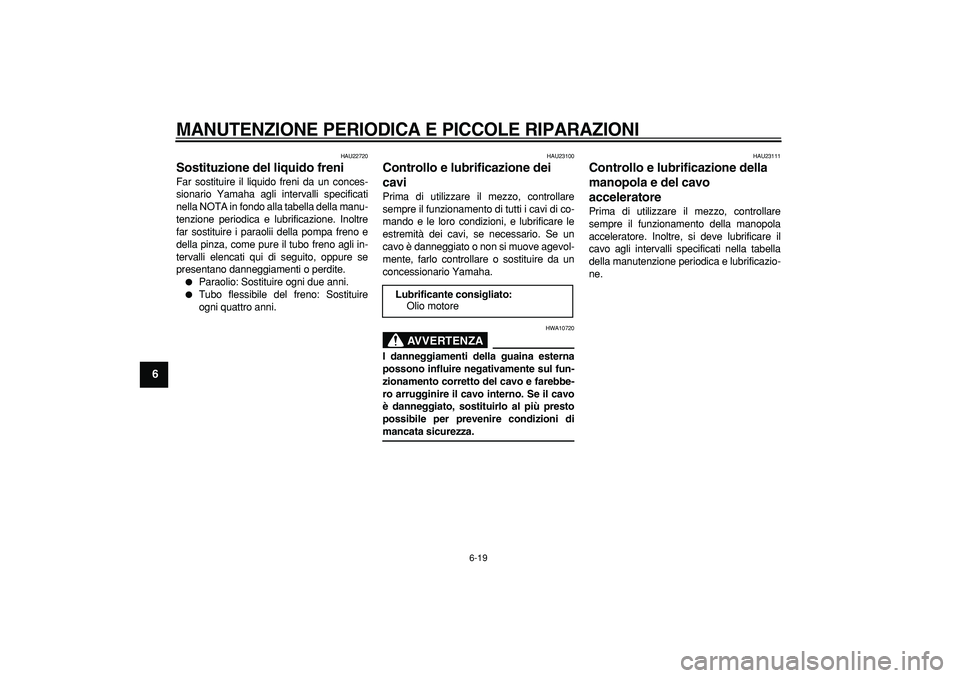

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-19
1
2
3
4
5
6
7
8
9
HAU22720
Sostituzione del liquido freni
Far sostituire il liquido freni da un conces-
sionario Yamaha agli intervalli specificati
nella NOTA in fondo alla tabella della manu-
tenzione periodica e lubrificazione. Inoltre
far sostituire i paraolii della pompa freno e
della pinza, come pure il tubo freno agli in-
tervalli elencati qui di seguito, oppure se
presentano danneggiamenti o perdite.
Paraolio: Sostituire ogni due anni.
Tubo flessibile del freno: Sostituire
ogni quattro anni.
HAU23100
Controllo e lubrificazione dei
cavi
Prima di utilizzare il mezzo, controllare
sempre il funzionamento di tutti i cavi di co-
mando e le loro condizioni, e lubrificare le
estremità dei cavi, se necessario. Se un
cavo è danneggiato o non si muove agevol-
mente, farlo controllare o sostituire da un
concessionario Yamaha.
AVVERTENZA
HWA10720
I danneggiamenti della guaina esterna
possono influire negativamente sul fun-
zionamento corretto del cavo e farebbe-
ro arrugginire il cavo interno. Se il cavo
è danneggiato, sostituirlo al più presto
possibile per prevenire condizioni di
mancata sicurezza.
HAU23111
Controllo e lubrificazione della
manopola e del cavo
acceleratore
Prima di utilizzare il mezzo, controllare
sempre il funzionamento della manopola
acceleratore. Inoltre, si deve lubrificare il
cavo agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne.
Lubrificante consigliato:
Olio motore
Page 55 of 80

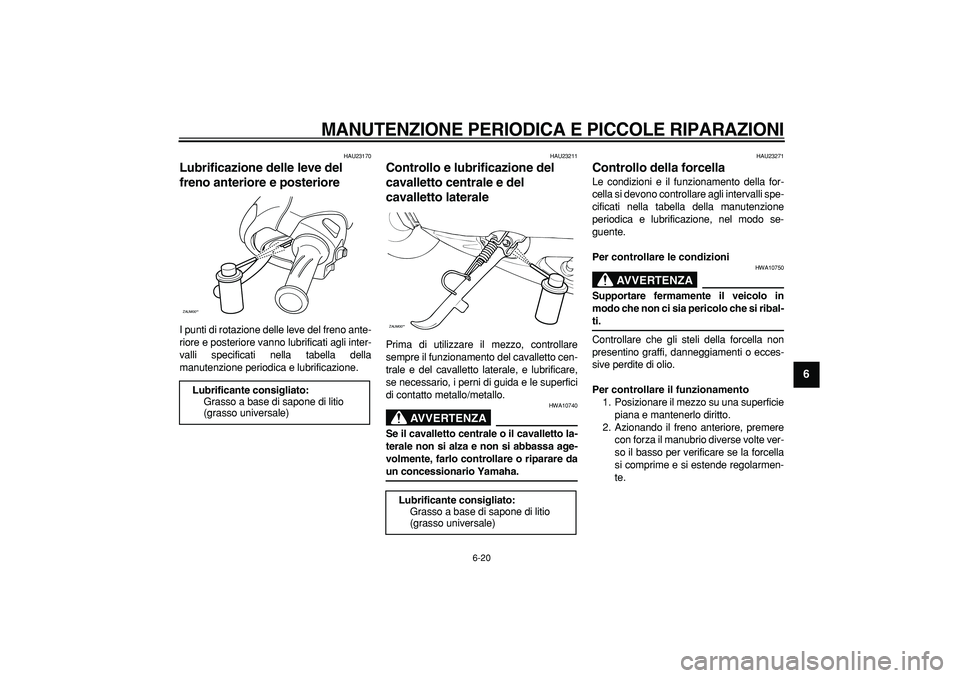

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-20
2
3
4
5
67
8
9
HAU23170
Lubrificazione delle leve del
freno anteriore e posteriore
I punti di rotazione delle leve del freno ante-
riore e posteriore vanno lubrificati agli inter-
valli specificati nella tabella della
manutenzione periodica e lubrificazione.
HAU23211
Controllo e lubrificazione del
cavalletto centrale e del
cavalletto laterale
Prima di utilizzare il mezzo, controllare
sempre il funzionamento del cavalletto cen-
trale e del cavalletto laterale, e lubrificare,
se necessario, i perni di guida e le superfici
di contatto metallo/metallo.
AVVERTENZA
HWA10740
Se il cavalletto centrale o il cavalletto la-
terale non si alza e non si abbassa age-
volmente, farlo controllare o riparare da
un concessionario Yamaha.
HAU23271
Controllo della forcella
Le condizioni e il funzionamento della for-
cella si devono controllare agli intervalli spe-
cificati nella tabella della manutenzione
periodica e lubrificazione, nel modo se-
guente.
Per controllare le condizioni
AVVERTENZA
HWA10750
Supportare fermamente il veicolo in
modo che non ci sia pericolo che si ribal-
ti.
Controllare che gli steli della forcella non
presentino graffi, danneggiamenti o ecces-
sive perdite di olio.
Per controllare il funzionamento
1. Posizionare il mezzo su una superficie
piana e mantenerlo diritto.
2. Azionando il freno anteriore, premere
con forza il manubrio diverse volte ver-
so il basso per verificare se la forcella
si comprime e si estende regolarmen-
te.
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
ZAUM00**
Lubrificante consigliato:
Grasso a base di sapone di litio
(grasso universale)
ZAUM00**
Page 56 of 80

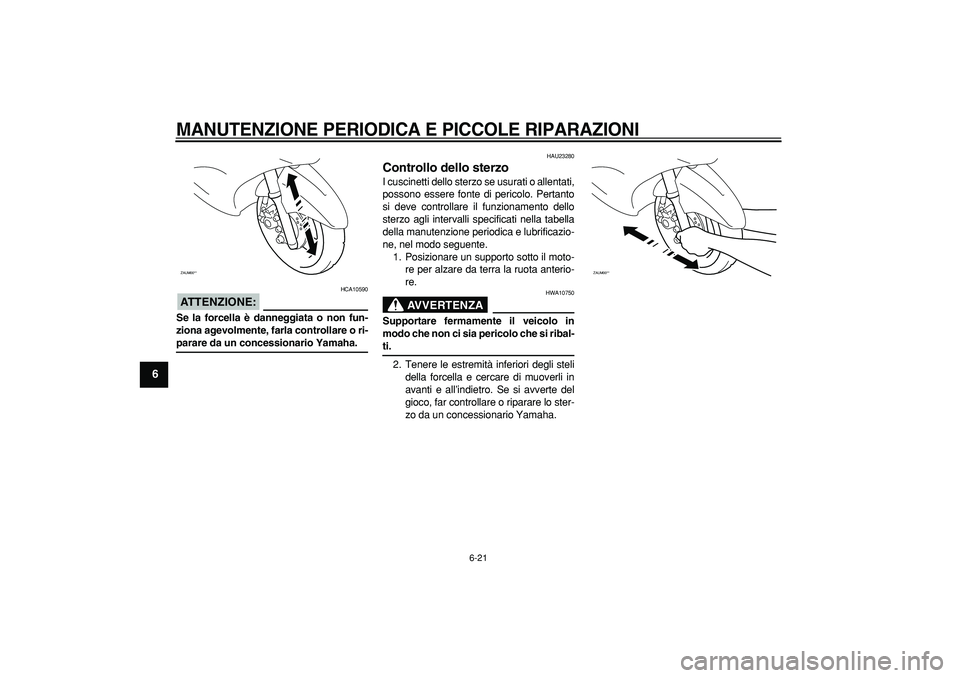

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-21
1
2
3
4
5
6
7
8
9
ATTENZIONE:
HCA10590
Se la forcella è danneggiata o non fun-
ziona agevolmente, farla controllare o ri-
parare da un concessionario Yamaha.
HAU23280
Controllo dello sterzo
I cuscinetti dello sterzo se usurati o allentati,
possono essere fonte di pericolo. Pertanto
si deve controllare il funzionamento dello
sterzo agli intervalli specificati nella tabella
della manutenzione periodica e lubrificazio-
ne, nel modo seguente.
1. Posizionare un supporto sotto il moto-
re per alzare da terra la ruota anterio-
re.
AVVERTENZA
HWA10750
Supportare fermamente il veicolo in
modo che non ci sia pericolo che si ribal-
ti.
2. Tenere le estremità inferiori degli steli
della forcella e cercare di muoverli in
avanti e all’indietro. Se si avverte del
gioco, far controllare o riparare lo ster-
zo da un concessionario Yamaha.
ZAUM00**
ZAUM00**
Page 57 of 80

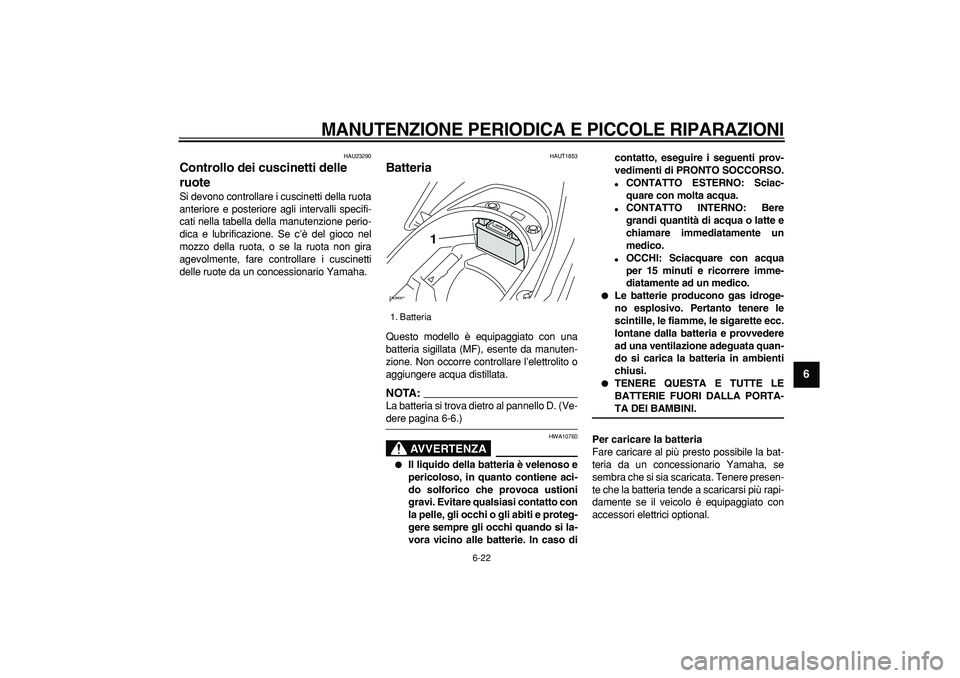

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-22
2
3
4
5
67
8
9
HAU23290
Controllo dei cuscinetti delle
ruote
Si devono controllare i cuscinetti della ruota
anteriore e posteriore agli intervalli specifi-
cati nella tabella della manutenzione perio-
dica e lubrificazione. Se c’è del gioco nel
mozzo della ruota, o se la ruota non gira
agevolmente, fare controllare i cuscinetti
delle ruote da un concessionario Yamaha.
HAUT1853
Batteria
Questo modello è equipaggiato con una
batteria sigillata (MF), esente da manuten-
zione. Non occorre controllare l’elettrolito o
aggiungere acqua distillata.
NOTA:
La batteria si trova dietro al pannello D. (Ve-
dere pagina 6-6.)
AVVERTENZA
HWA10760
Il liquido della batteria è velenoso e
pericoloso, in quanto contiene aci-
do solforico che provoca ustioni
gravi. Evitare qualsiasi contatto con
la pelle, gli occhi o gli abiti e proteg-
gere sempre gli occhi quando si la-
vora vicino alle batterie. In caso dicontatto, eseguire i seguenti prov-
vedimenti di PRONTO SOCCORSO.
CONTATTO ESTERNO: Sciac-
quare con molta acqua.
CONTATTO INTERNO: Bere
grandi quantità di acqua o latte e
chiamare immediatamente un
medico.
OCCHI: Sciacquare con acqua
per 15 minuti e ricorrere imme-
diatamente ad un medico.
Le batterie producono gas idroge-
no esplosivo. Pertanto tenere le
scintille, le fiamme, le sigarette ecc.
lontane dalla batteria e provvedere
ad una ventilazione adeguata quan-
do si carica la batteria in ambienti
chiusi.
TENERE QUESTA E TUTTE LE
BATTERIE FUORI DALLA PORTA-
TA DEI BAMBINI.
Per caricare la batteria
Fare caricare al più presto possibile la bat-
teria da un concessionario Yamaha, se
sembra che si sia scaricata. Tenere presen-
te che la batteria tende a scaricarsi più rapi-
damente se il veicolo è equipaggiato con
accessori elettrici optional.
1. Batteria
ZAUM00**
1
Page 58 of 80
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-23
1
2
3
4
5
6
7
8
9

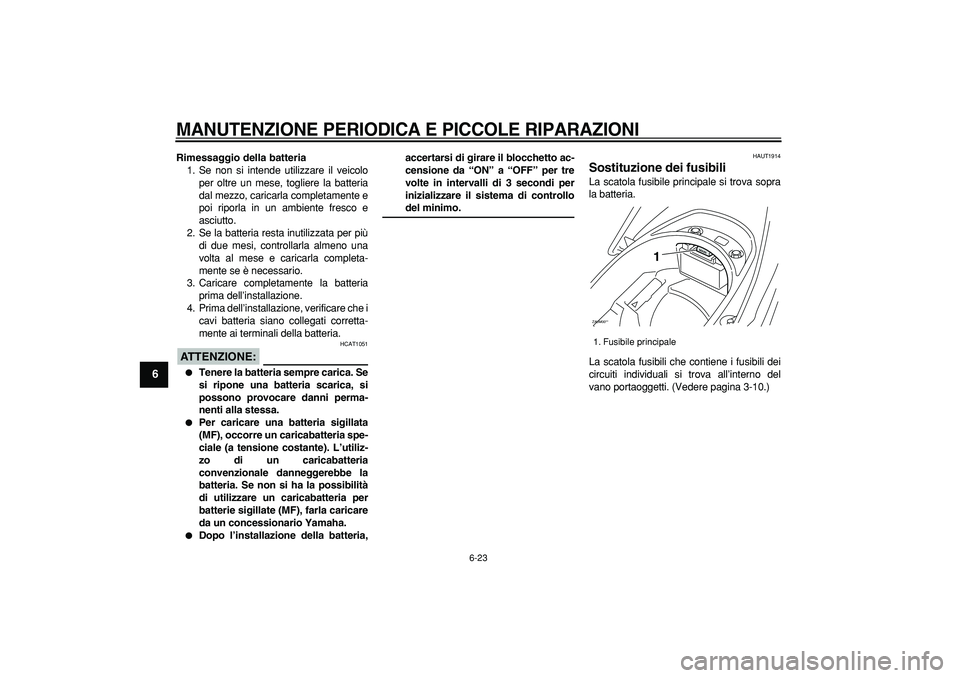

Rimessaggio della batteria
1. Se non si intende utilizzare il veicolo
per oltre un mese, togliere la batteria
dal mezzo, caricarla completamente e
poi riporla in un ambiente fresco e
asciutto.
2. Se la batteria resta inutilizzata per più
di due mesi, controllarla almeno una
volta al mese e caricarla completa-
mente se è necessario.
3. Caricare completamente la batteria
prima dell’installazione.
4. Prima dell’installazione, verificare che i
cavi batteria siano collegati corretta-
mente ai terminali della batteria.
ATTENZIONE:
HCAT1051
Tenere la batteria sempre carica. Se
si ripone una batteria scarica, si
possono provocare danni perma-
nenti alla stessa.
Per caricare una batteria sigillata
(MF), occorre un caricabatteria spe-
ciale (a tensione costante). L’utiliz-
zo di un caricabatteria
convenzionale danneggerebbe la
batteria. Se non si ha la possibilità
di utilizzare un caricabatteria per
batterie sigillate (MF), farla caricare
da un concessionario Yamaha.
Dopo l’installazione della batteria,accertarsi di girare il blocchetto ac-
censione da “ON” a “OFF” per tre
volte in intervalli di 3 secondi per
inizializzare il sistema di controllo
del minimo.
HAUT1914
Sostituzione dei fusibili
La scatola fusibile principale si trova sopra
la batteria.
La scatola fusibili che contiene i fusibili dei
circuiti individuali si trova all’interno del
vano portaoggetti. (Vedere pagina 3-10.)
1. Fusibile principale
ZAUM00**
1
Page 59 of 80
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-24
2
3
4
5
67
8
9
Se brucia un fusibile, sostituirlo come se-
gue.
1. Girare la chiave su “OFF” e spegnere
il circuito elettrico in questione.
2. Togliere il fusibile bruciato ed installare
un fusibile nuovo dell’amperaggio se-
condo specifica.
ATTENZIONE:
HCAT1061
Non utilizzare un fusibile di ampe-
raggio superiore a quello consiglia-
to per evitare di provocare danni
estesi all’impianto elettrico ed
eventualmente un incendio.
Dopo la rimozione e l’installazione
del fusibile principale, accertarsi di
girare il blocchetto accensione da
“ON” a “OFF” per tre volte in inter-
valli di 3 secondi per inizializzare il
sistema di controllo del minimo.
3. Girare la chiave su “ON” ed accendere
il circuito elettrico in questione per con-
trollare se l’apparecchiatura elettricafunziona.
4. Se nuovamente il fusibile brucia subi-
to, fare controllare l’impianto elettrico
da un concessionario Yamaha.
1. Coperchio
2. Fusibile di backup
3. Fusibile accensione
4. Fusibile sistema di segnalazione
5. Fusibile fanalino posteriore
6. Fusibile faro
ZAUM00**
1
234
5
6
Fusibili secondo specifica:
Fusibile principale:
20.0 A
Fusibile del faro:
15.0 A
Fusibile dell’impianto di segnalazio-
ne:
15.0 A
Fusibile dell’accensione:
7.5 A
Fusibile di backup:
7.5 A
Fusibile del fanalino di coda:
7.5 A
Page 60 of 80
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-25
1
2
3
4
5
6
7
8
9

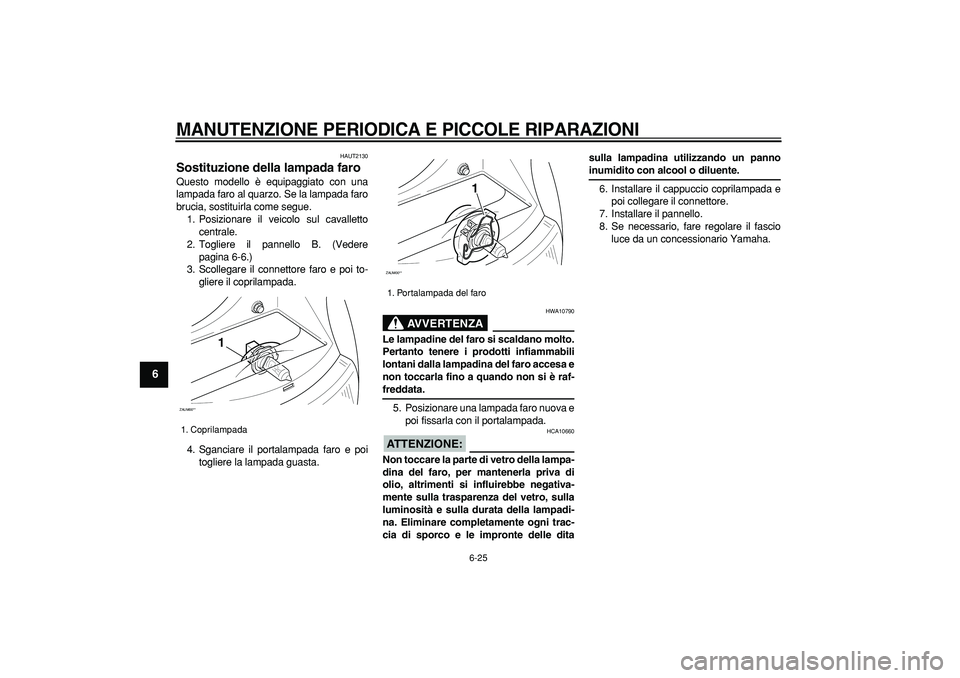

HAUT2130
Sostituzione della lampada faro
Questo modello è equipaggiato con una
lampada faro al quarzo. Se la lampada faro
brucia, sostituirla come segue.
1. Posizionare il veicolo sul cavalletto
centrale.
2. Togliere il pannello B. (Vedere
pagina 6-6.)
3. Scollegare il connettore faro e poi to-
gliere il coprilampada.
4. Sganciare il portalampada faro e poi
togliere la lampada guasta.
AVVERTENZA
HWA10790
Le lampadine del faro si scaldano molto.
Pertanto tenere i prodotti infiammabili
lontani dalla lampadina del faro accesa e
non toccarla fino a quando non si è raf-
freddata.
5. Posizionare una lampada faro nuova e
poi fissarla con il portalampada.
ATTENZIONE:
HCA10660
Non toccare la parte di vetro della lampa-
dina del faro, per mantenerla priva di
olio, altrimenti si influirebbe negativa-
mente sulla trasparenza del vetro, sulla
luminosità e sulla durata della lampadi-
na. Eliminare completamente ogni trac-
cia di sporco e le impronte delle ditasulla lampadina utilizzando un panno
inumidito con alcool o diluente.
6. Installare il cappuccio coprilampada e
poi collegare il connettore.
7. Installare il pannello.
8. Se necessario, fare regolare il fascio
luce da un concessionario Yamaha.
1. Coprilampada
ZAUM00**
1
1. Portalampada del faro
ZAUM00**
1
