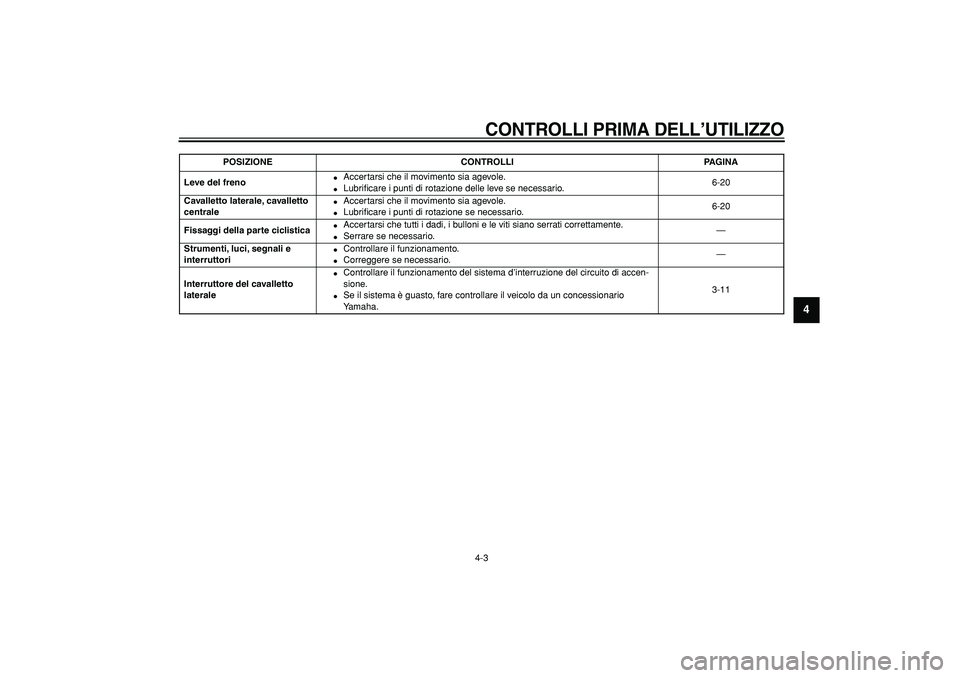

CONTROLLI PRIMA DELL’UTILIZZO
4-3
2
3
45
6
7
8
9
Leve del freno
Accertarsi che il movimento sia agevole.
Lubrificare i punti di rotazione delle leve se necessario.6-20
Cavalletto laterale, cavalletto
centrale
Accertarsi che il movimento sia agevole.
Lubrificare i punti di rotazione se necessario.6-20
Fissaggi della parte ciclistica
Accertarsi che tutti i dadi, i bulloni e le viti siano serrati correttamente.
Serrare se necessario.—
Strumenti, luci, segnali e
interruttori
Controllare il funzionamento.
Correggere se necessario.—
Interruttore del cavalletto
laterale
Controllare il funzionamento del sistema d’interruzione del circuito di accen-
sione.
Se il sistema è guasto, fare controllare il veicolo da un concessionario
Yamaha.3-11
POSIZIONE CONTROLLI PAGINA

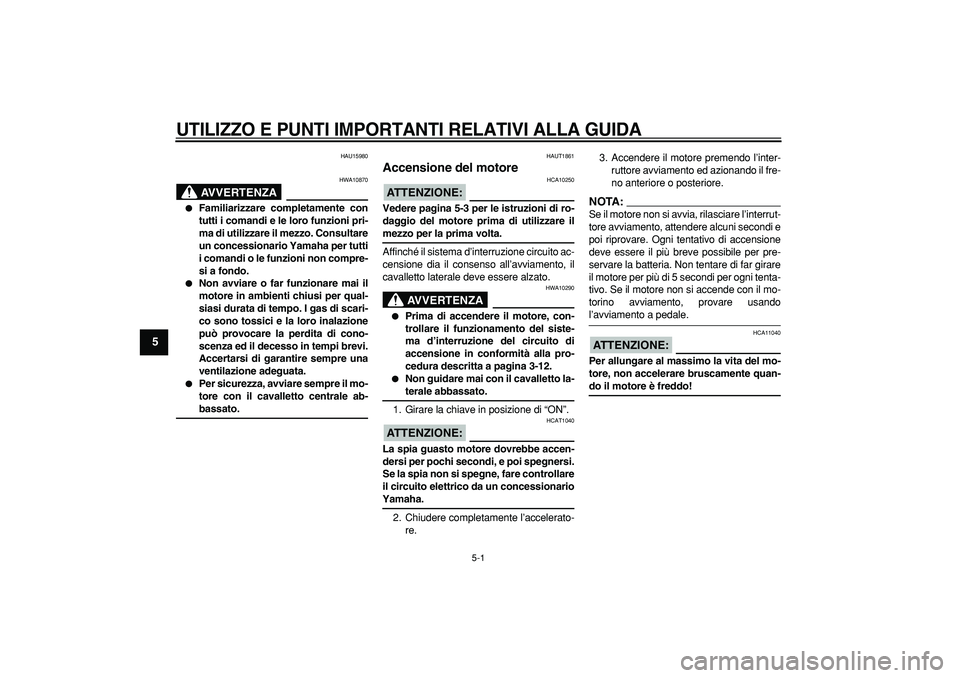

Page 32 of 80
5-1
1
2
3
4
5
6
7
8
9
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
HAU15980
AVVERTENZA
HWA10870
Familiarizzare completamente con
tutti i comandi e le loro funzioni pri-
ma di utilizzare il mezzo. Consultare
un concessionario Yamaha per tutti
i comandi o le funzioni non compre-
si a fondo.
Non avviare o far funzionare mai il
motore in ambienti chiusi per qual-
siasi durata di tempo. I gas di scari-
co sono tossici e la loro inalazione
può provocare la perdita di cono-
scenza ed il decesso in tempi brevi.
Accertarsi di garantire sempre una
ventilazione adeguata.
Per sicurezza, avviare sempre il mo-
tore con il cavalletto centrale ab-
bassato.
HAUT1861
Accensione del motore
ATTENZIONE:
HCA10250
Vedere pagina 5-3 per le istruzioni di ro-
daggio del motore prima di utilizzare il
mezzo per la prima volta.
Affinché il sistema d’interruzione circuito ac-
censione dia il consenso all’avviamento, il
cavalletto laterale deve essere alzato.
AVVERTENZA
HWA10290
Prima di accendere il motore, con-
trollare il funzionamento del siste-
ma d’interruzione del circuito di
accensione in conformità alla pro-
cedura descritta a pagina 3-12.
Non guidare mai con il cavalletto la-
terale abbassato.
1. Girare la chiave in posizione di “ON”.
ATTENZIONE:
HCAT1040
La spia guasto motore dovrebbe accen-
dersi per pochi secondi, e poi spegnersi.
Se la spia non si spegne, fare controllare
il circuito elettrico da un concessionario
Yamaha.
2. Chiudere completamente l’accelerato-
re.3. Accendere il motore premendo l’inter-
ruttore avviamento ed azionando il fre-
no anteriore o posteriore.
NOTA:
Se il motore non si avvia, rilasciare l’interrut-
tore avviamento, attendere alcuni secondi e
poi riprovare. Ogni tentativo di accensione
deve essere il più breve possibile per pre-
servare la batteria. Non tentare di far girare
il motore per più di 5 secondi per ogni tenta-
tivo. Se il motore non si accende con il mo-
torino avviamento, provare usando
l’avviamento a pedale.
ATTENZIONE:
HCA11040
Per allungare al massimo la vita del mo-
tore, non accelerare bruscamente quan-
do il motore è freddo!
Page 33 of 80
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-2
2
3
4
56
7
8
9
HAU16760

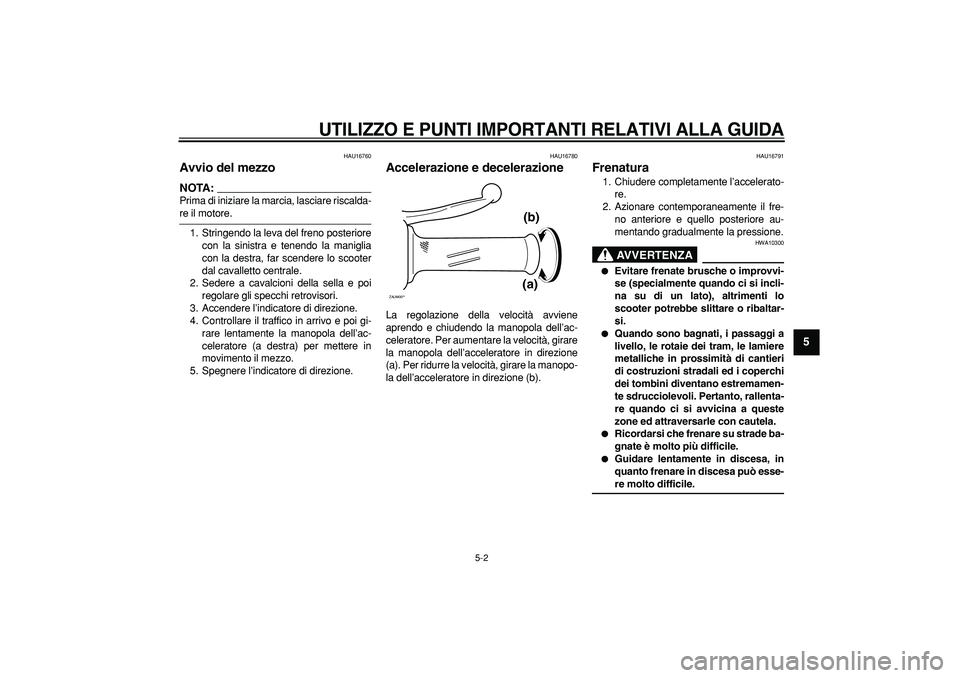

Avvio del mezzo
NOTA:
Prima di iniziare la marcia, lasciare riscalda-
re il motore.
1. Stringendo la leva del freno posteriore
con la sinistra e tenendo la maniglia
con la destra, far scendere lo scooter
dal cavalletto centrale.
2. Sedere a cavalcioni della sella e poi
regolare gli specchi retrovisori.
3. Accendere l’indicatore di direzione.
4. Controllare il traffico in arrivo e poi gi-
rare lentamente la manopola dell’ac-
celeratore (a destra) per mettere in
movimento il mezzo.
5. Spegnere l’indicatore di direzione.
HAU16780
Accelerazione e decelerazione
La regolazione della velocità avviene
aprendo e chiudendo la manopola dell’ac-
celeratore. Per aumentare la velocità, girare
la manopola dell’acceleratore in direzione
(a). Per ridurre la velocità, girare la manopo-
la dell’acceleratore in direzione (b).
HAU16791
Frenatura
1. Chiudere completamente l’accelerato-
re.
2. Azionare contemporaneamente il fre-
no anteriore e quello posteriore au-
mentando gradualmente la pressione.
AVVERTENZA
HWA10300
Evitare frenate brusche o improvvi-
se (specialmente quando ci si incli-
na su di un lato), altrimenti lo
scooter potrebbe slittare o ribaltar-
si.
Quando sono bagnati, i passaggi a
livello, le rotaie dei tram, le lamiere
metalliche in prossimità di cantieri
di costruzioni stradali ed i coperchi
dei tombini diventano estremamen-
te sdrucciolevoli. Pertanto, rallenta-
re quando ci si avvicina a queste
zone ed attraversarle con cautela.
Ricordarsi che frenare su strade ba-
gnate è molto più difficile.
Guidare lentamente in discesa, in
quanto frenare in discesa può esse-
re molto difficile.
ZAUM00**
(a)(b)
Page 34 of 80
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-3
1
2
3
4
5
6
7
8
9
HAU16820

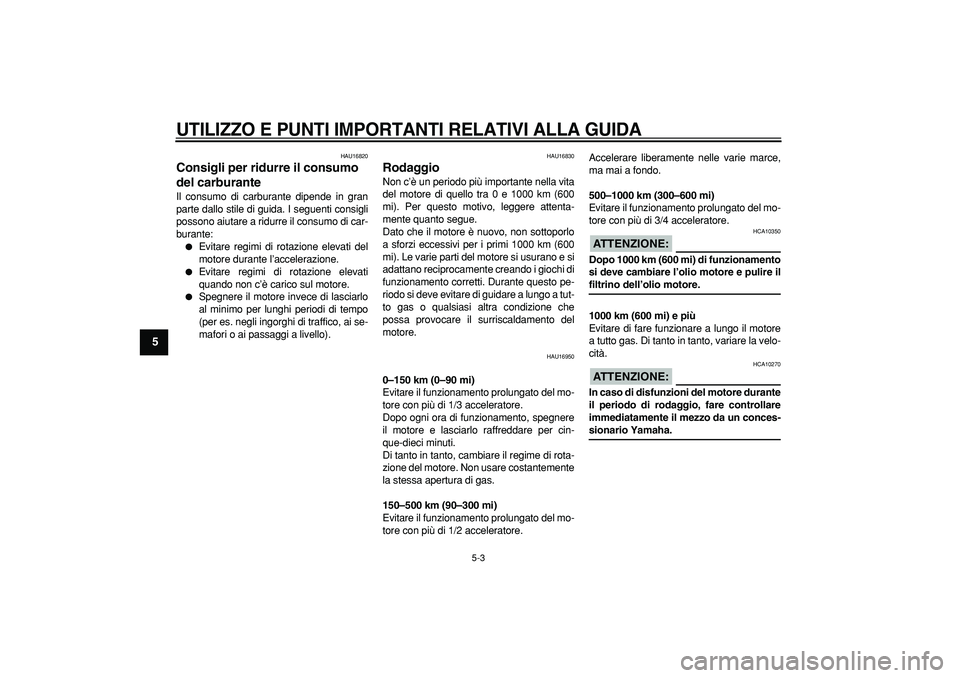

Consigli per ridurre il consumo
del carburante
Il consumo di carburante dipende in gran
parte dallo stile di guida. I seguenti consigli
possono aiutare a ridurre il consumo di car-
burante:
Evitare regimi di rotazione elevati del
motore durante l’accelerazione.
Evitare regimi di rotazione elevati
quando non c’è carico sul motore.
Spegnere il motore invece di lasciarlo
al minimo per lunghi periodi di tempo
(per es. negli ingorghi di traffico, ai se-
mafori o ai passaggi a livello).
HAU16830
Rodaggio
Non c’è un periodo più importante nella vita
del motore di quello tra 0 e 1000 km (600
mi). Per questo motivo, leggere attenta-
mente quanto segue.
Dato che il motore è nuovo, non sottoporlo
a sforzi eccessivi per i primi 1000 km (600
mi). Le varie parti del motore si usurano e si
adattano reciprocamente creando i giochi di
funzionamento corretti. Durante questo pe-
riodo si deve evitare di guidare a lungo a tut-
to gas o qualsiasi altra condizione che
possa provocare il surriscaldamento del
motore.
HAU16950
0–150 km (0–90 mi)
Evitare il funzionamento prolungato del mo-
tore con più di 1/3 acceleratore.
Dopo ogni ora di funzionamento, spegnere
il motore e lasciarlo raffreddare per cin-
que-dieci minuti.
Di tanto in tanto, cambiare il regime di rota-
zione del motore. Non usare costantemente
la stessa apertura di gas.
150–500 km (90–300 mi)
Evitare il funzionamento prolungato del mo-
tore con più di 1/2 acceleratore.Accelerare liberamente nelle varie marce,
ma mai a fondo.
500–1000 km (300–600 mi)
Evitare il funzionamento prolungato del mo-
tore con più di 3/4 acceleratore.
ATTENZIONE:
HCA10350
Dopo 1000 km (600 mi) di funzionamento
si deve cambiare l’olio motore e pulire il
filtrino dell’olio motore.
1000 km (600 mi) e più
Evitare di fare funzionare a lungo il motore
a tutto gas. Di tanto in tanto, variare la velo-
cità.
ATTENZIONE:
HCA10270
In caso di disfunzioni del motore durante
il periodo di rodaggio, fare controllare
immediatamente il mezzo da un conces-
sionario Yamaha.
Page 35 of 80
UTILIZZO E PUNTI IMPORTANTI RELATIVI ALLA GUIDA
5-4
2
3
4
56
7
8
9
HAU17212

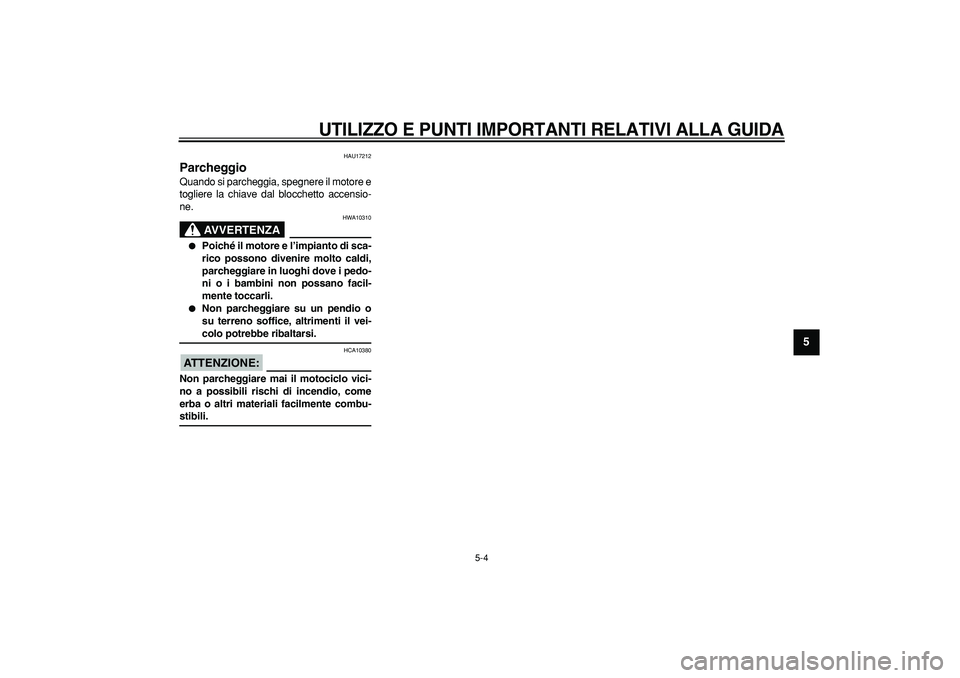

Parcheggio
Quando si parcheggia, spegnere il motore e
togliere la chiave dal blocchetto accensio-
ne.
AVVERTENZA
HWA10310
Poiché il motore e l’impianto di sca-
rico possono divenire molto caldi,
parcheggiare in luoghi dove i pedo-
ni o i bambini non possano facil-
mente toccarli.
Non parcheggiare su un pendio o
su terreno soffice, altrimenti il vei-
colo potrebbe ribaltarsi.
ATTENZIONE:
HCA10380
Non parcheggiare mai il motociclo vici-
no a possibili rischi di incendio, come
erba o altri materiali facilmente combu-
stibili.
Page 36 of 80
6-1
1
2
3
4
5
6
7
8
9

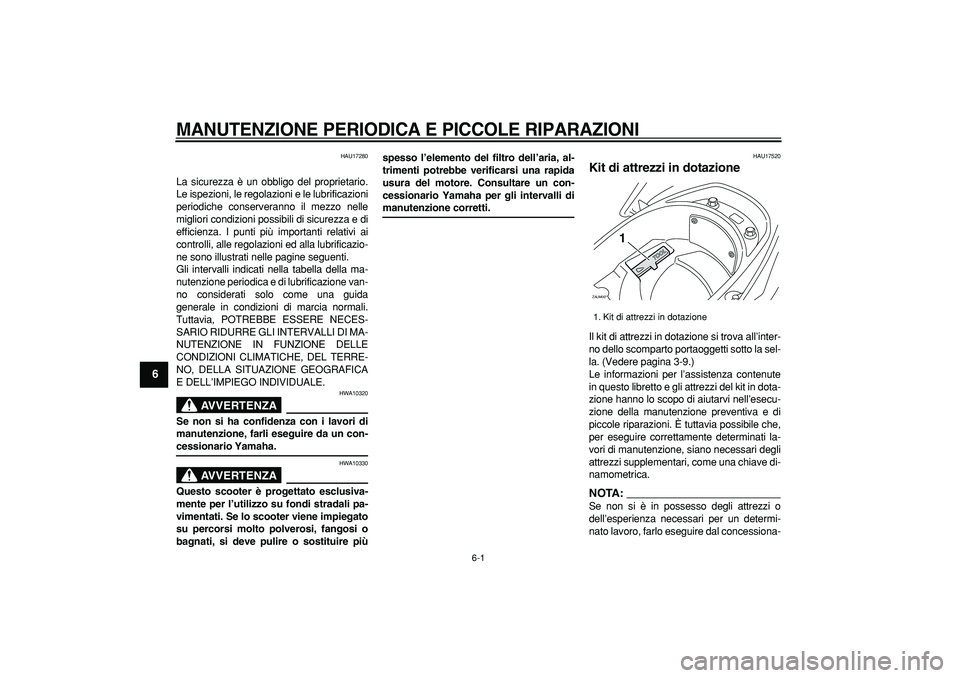

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
HAU17280
La sicurezza è un obbligo del proprietario.
Le ispezioni, le regolazioni e le lubrificazioni
periodiche conserveranno il mezzo nelle
migliori condizioni possibili di sicurezza e di
efficienza. I punti più importanti relativi ai
controlli, alle regolazioni ed alla lubrificazio-
ne sono illustrati nelle pagine seguenti.
Gli intervalli indicati nella tabella della ma-
nutenzione periodica e di lubrificazione van-
no considerati solo come una guida
generale in condizioni di marcia normali.
Tuttavia, POTREBBE ESSERE NECES-
SARIO RIDURRE GLI INTERVALLI DI MA-
NUTENZIONE IN FUNZIONE DELLE
CONDIZIONI CLIMATICHE, DEL TERRE-
NO, DELLA SITUAZIONE GEOGRAFICA
E DELL’IMPIEGO INDIVIDUALE.
AVVERTENZA
HWA10320
Se non si ha confidenza con i lavori di
manutenzione, farli eseguire da un con-
cessionario Yamaha.
AVVERTENZA
HWA10330
Questo scooter è progettato esclusiva-
mente per l’utilizzo su fondi stradali pa-
vimentati. Se lo scooter viene impiegato
su percorsi molto polverosi, fangosi o
bagnati, si deve pulire o sostituire piùspesso l’elemento del filtro dell’aria, al-
trimenti potrebbe verificarsi una rapida
usura del motore. Consultare un con-
cessionario Yamaha per gli intervalli di
manutenzione corretti.
HAU17520
Kit di attrezzi in dotazione
Il kit di attrezzi in dotazione si trova all’inter-
no dello scomparto portaoggetti sotto la sel-
la. (Vedere pagina 3-9.)
Le informazioni per l’assistenza contenute
in questo libretto e gli attrezzi del kit in dota-
zione hanno lo scopo di aiutarvi nell’esecu-
zione della manutenzione preventiva e di
piccole riparazioni. È tuttavia possibile che,
per eseguire correttamente determinati la-
vori di manutenzione, siano necessari degli
attrezzi supplementari, come una chiave di-
namometrica.
NOTA:
Se non si è in possesso degli attrezzi o
dell’esperienza necessari per un determi-
nato lavoro, farlo eseguire dal concessiona-
1. Kit di attrezzi in dotazione
ZAUM00**
1
Page 37 of 80
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-2
2
3
4
5
67
8
9

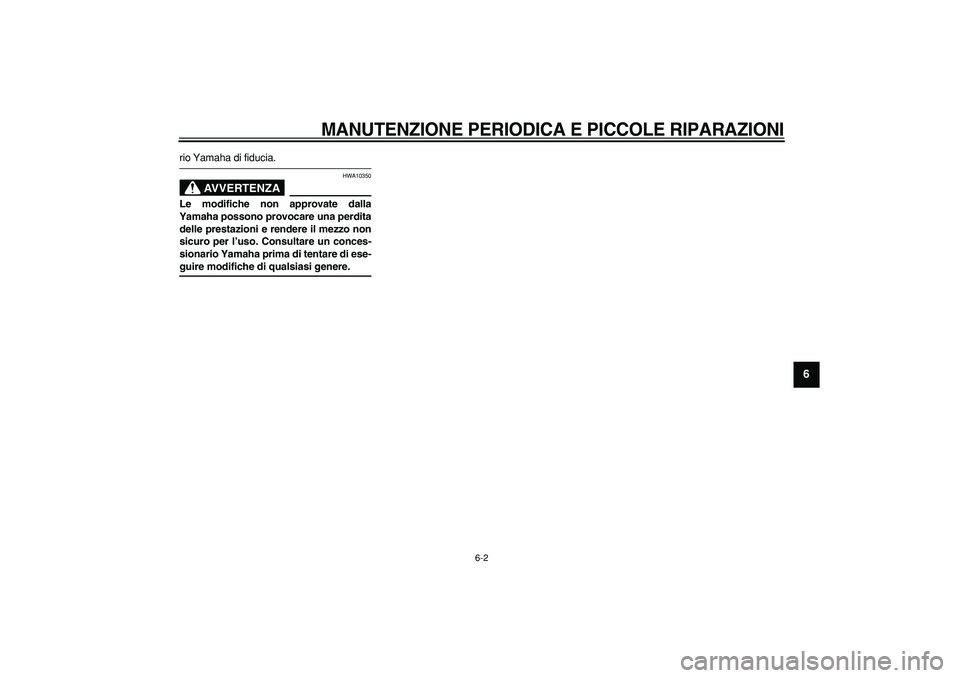

rio Yamaha di fiducia.
AVVERTENZA
HWA10350
Le modifiche non approvate dalla
Yamaha possono provocare una perdita
delle prestazioni e rendere il mezzo non
sicuro per l’uso. Consultare un conces-
sionario Yamaha prima di tentare di ese-
guire modifiche di qualsiasi genere.
Page 38 of 80
MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-3
1
2
3
4
5
6
7
8
9
HAU17710

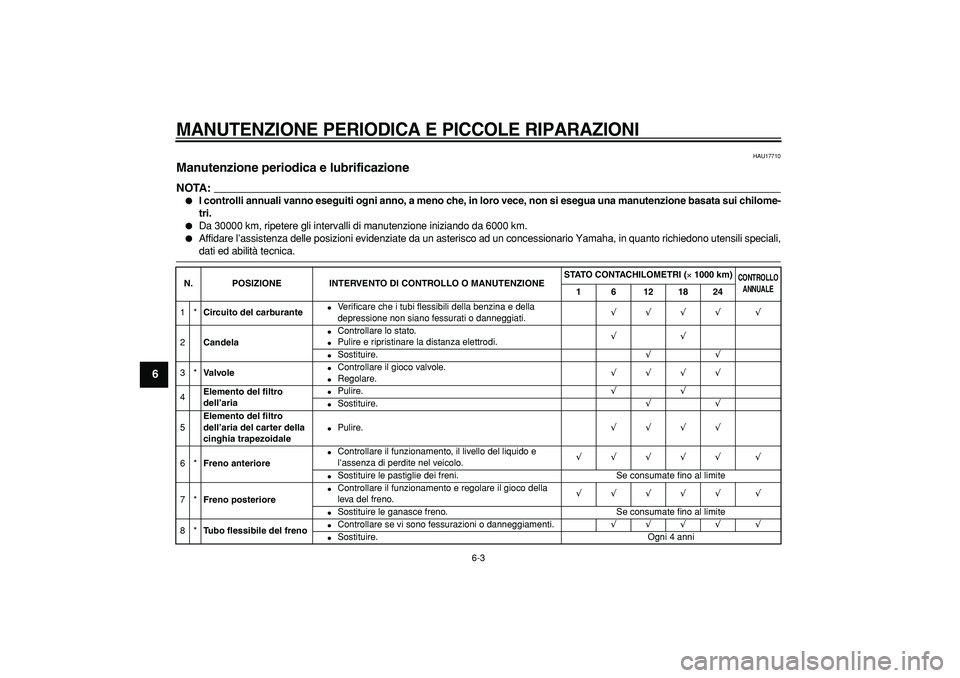

Manutenzione periodica e lubrificazione
NOTA:
I controlli annuali vanno eseguiti ogni anno, a meno che, in loro vece, non si esegua una manutenzione basata sui chilome-
tri.
Da 30000 km, ripetere gli intervalli di manutenzione iniziando da 6000 km.
Affidare l’assistenza delle posizioni evidenziate da un asterisco ad un concessionario Yamaha, in quanto richiedono utensili speciali,
dati ed abilità tecnica.
N. POSIZIONE INTERVENTO DI CONTROLLO O MANUTENZIONE
STATO CONTACHILOMETRI (
×
1000 km)
CONTROLLO
ANNUALE
1 6 12 18 24
1*
Circuito del carburante
Verificare che i tubi flessibili della benzina e della
depressione non siano fessurati o danneggiati.
√√√√ √
2
Candela
Controllare lo stato.
Pulire e ripristinare la distanza elettrodi.
√√
Sostituire.
√√
3*
Valvole
Controllare il gioco valvole.
Regolare.
√√√√
4
Elemento del filtro
dell’aria
Pulire.
√√
Sostituire.
√√
5
Elemento del filtro
dell’aria del carter della
cinghia trapezoidale
Pulire.
√√√√
6*
Freno anteriore
Controllare il funzionamento, il livello del liquido e
l’assenza di perdite nel veicolo.
√√√√√ √
Sostituire le pastiglie dei freni. Se consumate fino al limite
7*
Freno posteriore
Controllare il funzionamento e regolare il gioco della
leva del freno.
√√√√√ √
Sostituire le ganasce freno. Se consumate fino al limite
8*
Tubo flessibile del freno
Controllare se vi sono fessurazioni o danneggiamenti.
√√√√ √
Sostituire. Ogni 4 anni
Page 39 of 80

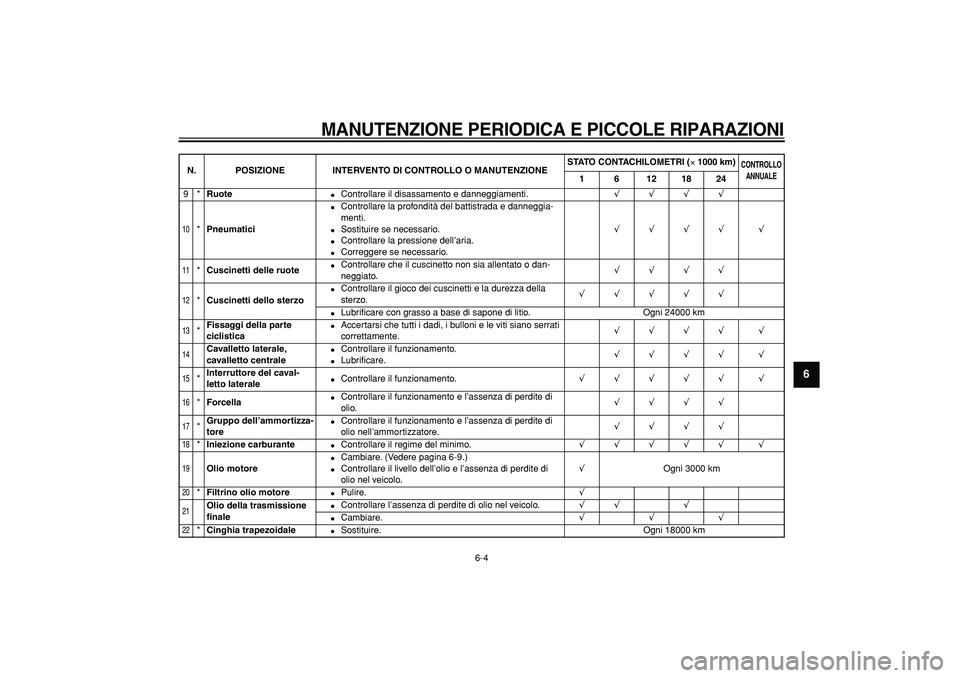

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-4
2
3
4
5
67
8
9
9*
Ruote
Controllare il disassamento e danneggiamenti.
√√√√
10
*
Pneumatici
Controllare la profondità del battistrada e danneggia-
menti.
Sostituire se necessario.
Controllare la pressione dell’aria.
Correggere se necessario.
√√√√ √
11
*
Cuscinetti delle ruote
Controllare che il cuscinetto non sia allentato o dan-
neggiato.
√√√√
12
*
Cuscinetti dello sterzo
Controllare il gioco dei cuscinetti e la durezza della
sterzo.
√√√√√
Lubrificare con grasso a base di sapone di litio. Ogni 24000 km
13
*
Fissaggi della parte
ciclistica
Accertarsi che tutti i dadi, i bulloni e le viti siano serrati
correttamente.
√√√√ √
14
Cavalletto laterale,
cavalletto centrale
Controllare il funzionamento.
Lubrificare.
√√√√ √
15
*
Interruttore del caval-
letto laterale
Controllare il funzionamento.
√√√√√ √
16
*
Forcella
Controllare il funzionamento e l’assenza di perdite di
olio.
√√√√
17
*
Gruppo dell’ammortizza-
tore
Controllare il funzionamento e l’assenza di perdite di
olio nell’ammortizzatore.
√√√√
18
*
Iniezione carburante
Controllare il regime del minimo.
√√√√√ √
19
Olio motore
Cambiare. (Vedere pagina 6-9.)
Controllare il livello dell’olio e l’assenza di perdite di
olio nel veicolo.
√
Ogni 3000 km
20
*
Filtrino olio motore
Pulire.
√
21
Olio della trasmissione
finale
Controllare l’assenza di perdite di olio nel veicolo.
√√ √
Cambiare.
√√√
22
*
Cinghia trapezoidale
Sostituire. Ogni 18000 km
N. POSIZIONE INTERVENTO DI CONTROLLO O MANUTENZIONE
STATO CONTACHILOMETRI (
×
1000 km)
CONTROLLO
ANNUALE
1 6 12 18 24
Page 40 of 80

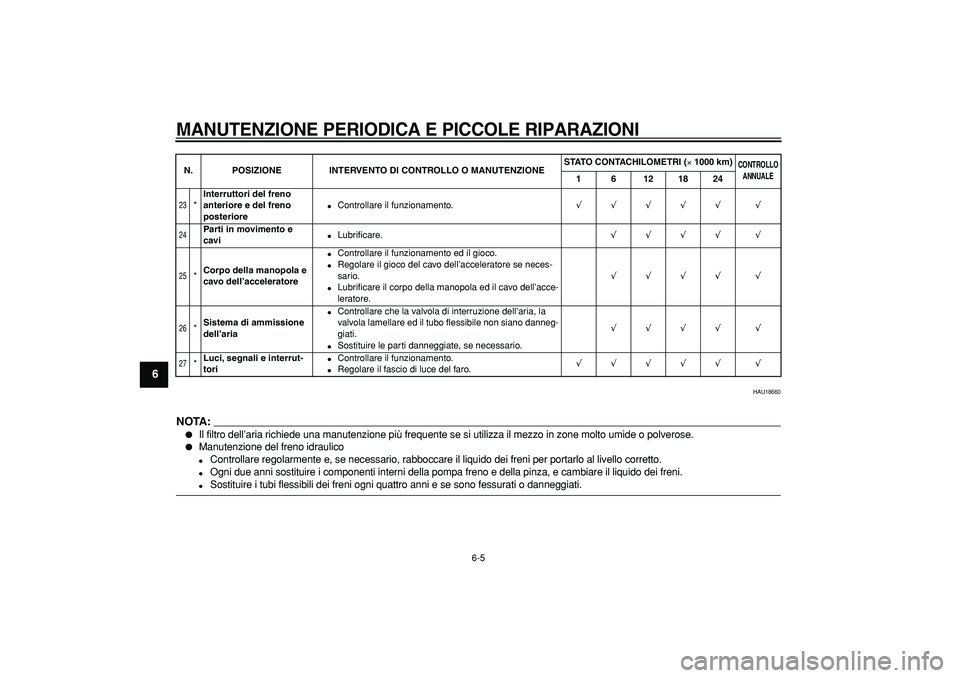

MANUTENZIONE PERIODICA E PICCOLE RIPARAZIONI
6-5
1
2
3
4
5
6
7
8
9
HAU18660
NOTA:
Il filtro dell’aria richiede una manutenzione più frequente se si utilizza il mezzo in zone molto umide o polverose.
Manutenzione del freno idraulico
Controllare regolarmente e, se necessario, rabboccare il liquido dei freni per portarlo al livello corretto.
Ogni due anni sostituire i componenti interni della pompa freno e della pinza, e cambiare il liquido dei freni.
Sostituire i tubi flessibili dei freni ogni quattro anni e se sono fessurati o danneggiati.
23
*
Interruttori del freno
anteriore e del freno
posteriore
Controllare il funzionamento.
√√√√√ √
24
Parti in movimento e
cavi
Lubrificare.
√√√√ √
25
*
Corpo della manopola e
cavo dell’acceleratore
Controllare il funzionamento ed il gioco.
Regolare il gioco del cavo dell’acceleratore se neces-
sario.
Lubrificare il corpo della manopola ed il cavo dell’acce-
leratore.
√√√√ √
26
*
Sistema di ammissione
dell’aria
Controllare che la valvola di interruzione dell’aria, la
valvola lamellare ed il tubo flessibile non siano danneg-
giati.
Sostituire le parti danneggiate, se necessario.
√√√√ √
27
*
Luci, segnali e interrut-
tori
Controllare il funzionamento.
Regolare il fascio di luce del faro.
√√√√√ √
N. POSIZIONE INTERVENTO DI CONTROLLO O MANUTENZIONE
STATO CONTACHILOMETRI (
×
1000 km)
CONTROLLO
ANNUALE
1 6 12 18 24
