Funcionamento do equipamento
44
Para abrir o compartimento de armazena-
mento na proa:
Desprender os trincos do capot e levantar a
parte traseira do capot.Para fechar o compartimento de armazena-
mento na proa:
Recolocar o capot na posição original e, de-
pois, prender os trincos do capot para encai-
xá-lo no devido lugar.
PJU43781Porta-luvas
O porta-luvas encontra-se em frente ao ban-
co.

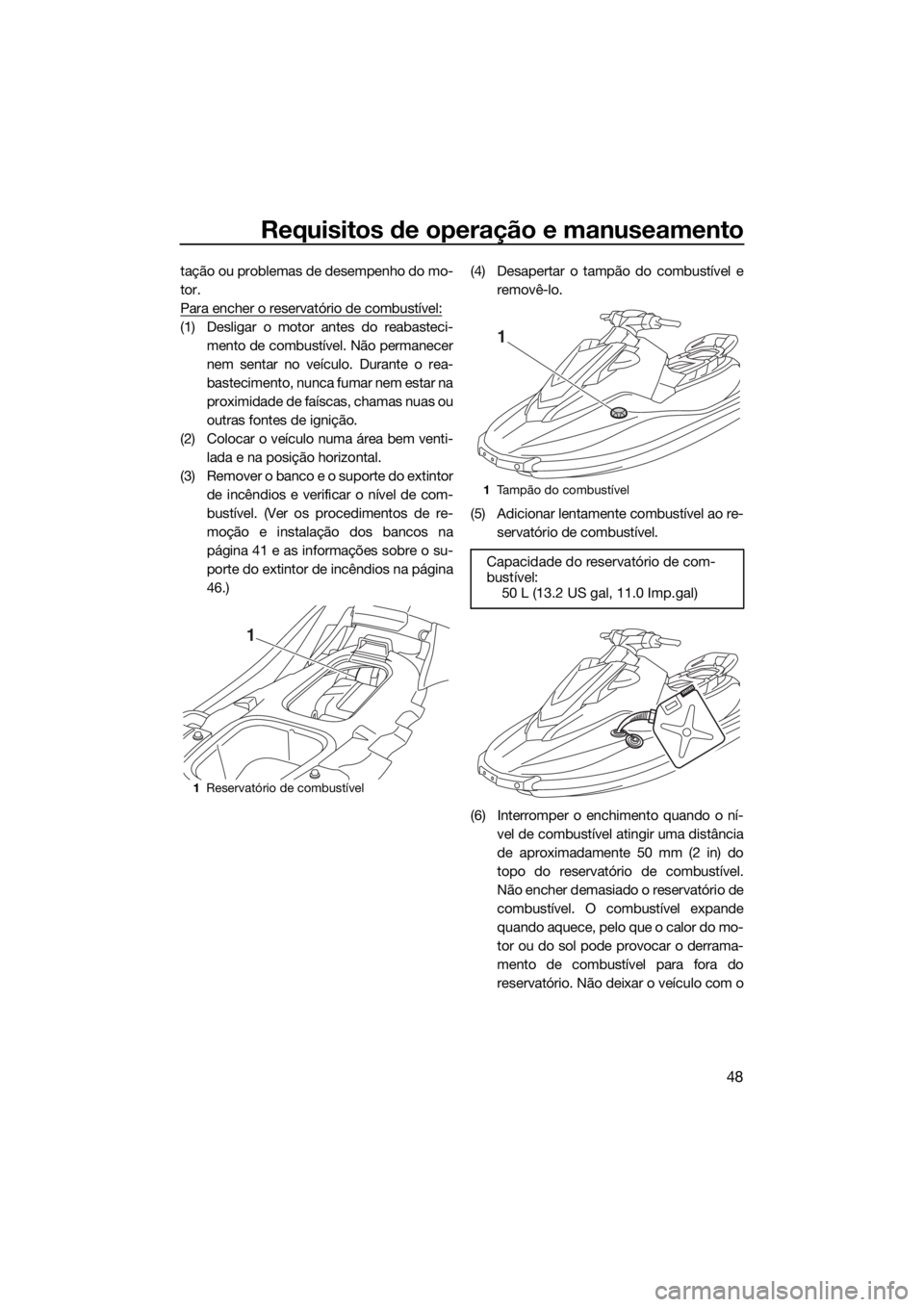

1Trinco do capot
1Compartimento de armazenamento na
proa
Compartimento de armazenamento na
proa:
Capacidade:
7.0 L (1.8 US gal, 1.5 Imp.gal)
Carga máxima:
2.0 kg (4 lb)
1
1
1Trinco do capot
1
UF3Y71P0.book Page 44 Wednesday, May 24, 2017 3:23 PM

Funcionamento do equipamento
45
Para abrir o porta-luvas:

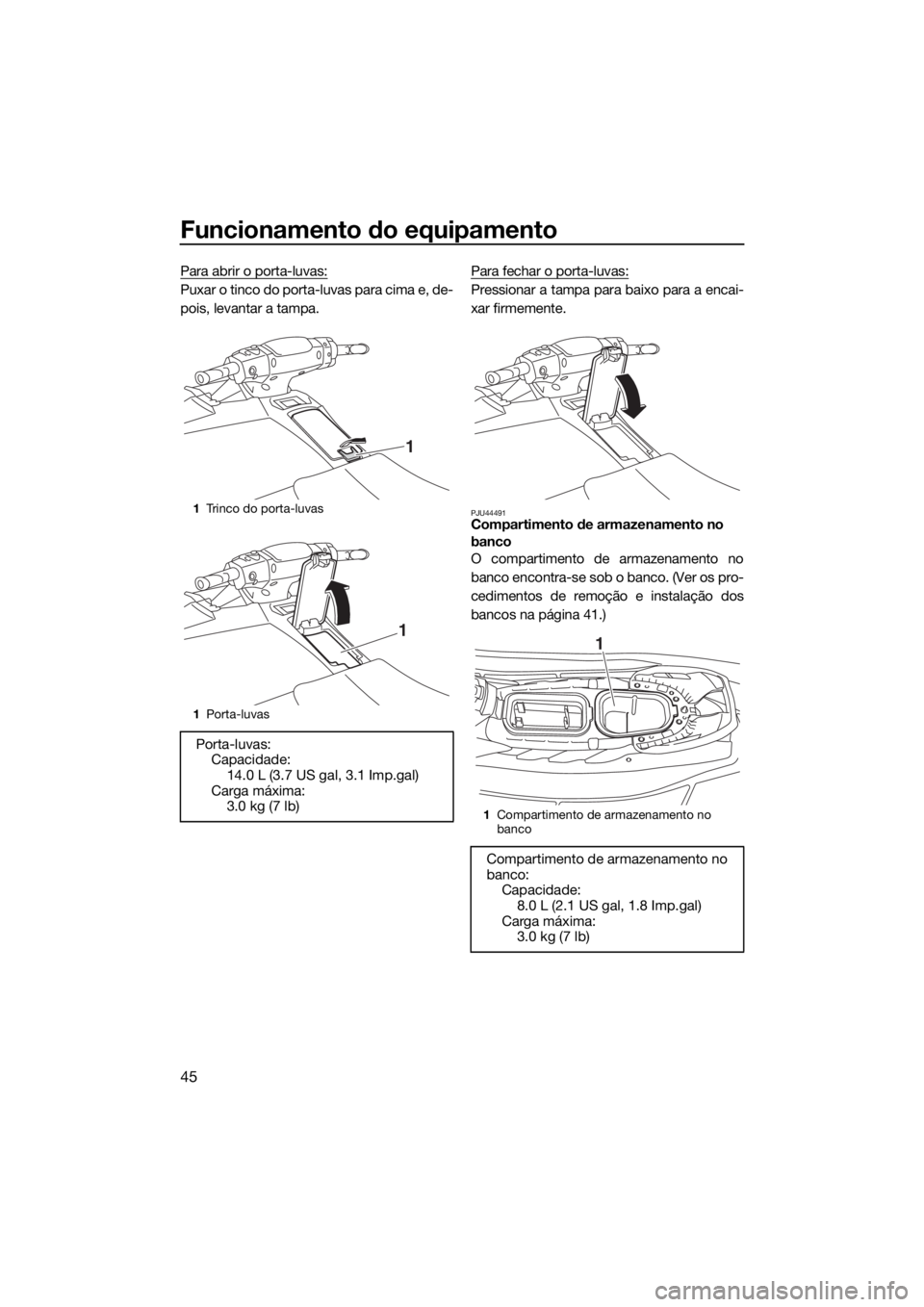

Puxar o tinco do porta-luvas para cima e, de-
pois, levantar a tampa.Para fechar o porta-luvas:Pressionar a tampa para baixo para a encai-
xar firmemente.
PJU44491Compartimento de armazenamento no
banco
O compartimento de armazenamento no
banco encontra-se sob o banco. (Ver os pro-
cedimentos de remoção e instalação dos
bancos na página 41.)
1Trinco do porta-luvas
1Porta-luvas
Porta-luvas:
Capacidade:
14.0 L (3.7 US gal, 3.1 Imp.gal)
Carga máxima:
3.0 kg (7 lb)
1
1
1Compartimento de armazenamento no
banco
Compartimento de armazenamento no
banco:
Capacidade:
8.0 L (2.1 US gal, 1.8 Imp.gal)
Carga máxima:
3.0 kg (7 lb)
1
UF3Y71P0.book Page 45 Wednesday, May 24, 2017 3:23 PM

Funcionamento do equipamento
46
O compartimento de armazenamento é amo-
vível.
PJU44501Suporte do extintor de incêndios
O suporte do extintor de incêndios encontra-
se debaixo do banco. (Ver os procedimentos
de remoção e instalação dos bancos na pá-
gina 41.)
O suporte do extintor de incêndios é removí-
vel.
1Suporte do extintor de incêndios
1
UF3Y71P0.book Page 46 Wednesday, May 24, 2017 3:23 PM

Requisitos de operação e manuseamento
47
PJU31823
Requisitos de combustívelPJU44880Combustível
AVISO
PWJ00283
A gasolina e os vapores de gasolina são
altamente inflamáveis. Seguir estas ins-
truções para evitar incêndios e explo-
sões e reduzir o risco de ferimentos
durante o reabastecimento.
A gasolina é tóxica e pode provocar fe-
rimentos ou a morte. Manusear a gaso-
lina com cuidado. Nunca puxar a
gasolina por um tubo com a boca. No
caso de alguém engolir gasolina, inalar
uma grande quantidade de vapor de ga-
solina ou esta entrar em contacto com
os olhos, consultar imediatamente um
médico. No caso de derramamento de
gasolina sobre a pele, lavar com água e
sabão. No caso de derramamento de
gasolina sobre a roupa, mudar de roupa.
ADVERTÊNCIA
PCJ00322
Não utilizar gasolina com chumbo. A ga-
solina com chumbo pode danificar gra-
vemente o motor.
Evitar a entrada de água e de contami-
nantes no reservatório de combustível.
A contaminação do combustível pode
comprometer o desempenho e danificar
o motor. Utilizar apenas gasolina de
destilação recente que tenha sido arma-
zenada em recipientes limpos.
OBSERVAÇÃO:
Esta marca identifica o combustível reco-
mendado para este veículo aquático se-
gundo o especificado pelo Regulamento
europeu (EN228).
Quando reabastecer, certifique-se de que
a pistola de gasolina tem o mesmo identifi-
cador.
Gasolina composta
Existem dois tipos de gasolina composta:
uma com etanol e outra com metanol.
Pode utilizar-se gasolina composta com eta-
nol se o conteúdo de etanol não exceder os
10% e se o combustível possuir o índice de
octanas mínimo. O E-85 é uma mistura de
combustível com 85% de etanol e, por con-
seguinte, não deve ser utilizado neste veículo
aquático. Todas as misturas de etanol com
mais de 10% de etanol podem provocar da-
nos no sistema de alimentação ou problemas
de desempenho do motor.
A Yamaha não recomenda a utilização de ga-
solina composta com metanol, pois esta
pode provocar danos no sistema de alimen-Combustível recomendado:
Gasolina sem chumbo com um índice
de octanas mínimo de
86
Índice de Octanas (PON) =
(R + M)/2
90 Índice de Octanas (RON)
E10
UF3Y71P0.book Page 47 Wednesday, May 24, 2017 3:23 PM

Requisitos de operação e manuseamento
48
tação ou problemas de desempenho do mo-
tor.
Para encher o reservatório de combustível:
(1) Desligar o motor antes do reabasteci-
mento de combustível. Não permanecer
nem sentar no veículo. Durante o rea-
bastecimento, nunca fumar nem estar na
proximidade de faíscas, chamas nuas ou
outras fontes de ignição.
(2) Colocar o veículo numa área bem venti-
lada e na posição horizontal.
(3) Remover o banco e o suporte do extintor
de incêndios e verificar o nível de com-
bustível. (Ver os procedimentos de re-
moção e instalação dos bancos na
página 41 e as informações sobre o su-
porte do extintor de incêndios na página
46.)(4) Desapertar o tampão do combustível e
removê-lo.
(5) Adicionar lentamente combustível ao re-
servatório de combustível.
(6) Interromper o enchimento quando o ní-
vel de combustível atingir uma distância
de aproximadamente 50 mm (2 in) do
topo do reservatório de combustível.
Não encher demasiado o reservatório de
combustível. O combustível expande
quando aquece, pelo que o calor do mo-
tor ou do sol pode provocar o derrama-
mento de combustível para fora do
reservatório. Não deixar o veículo com o

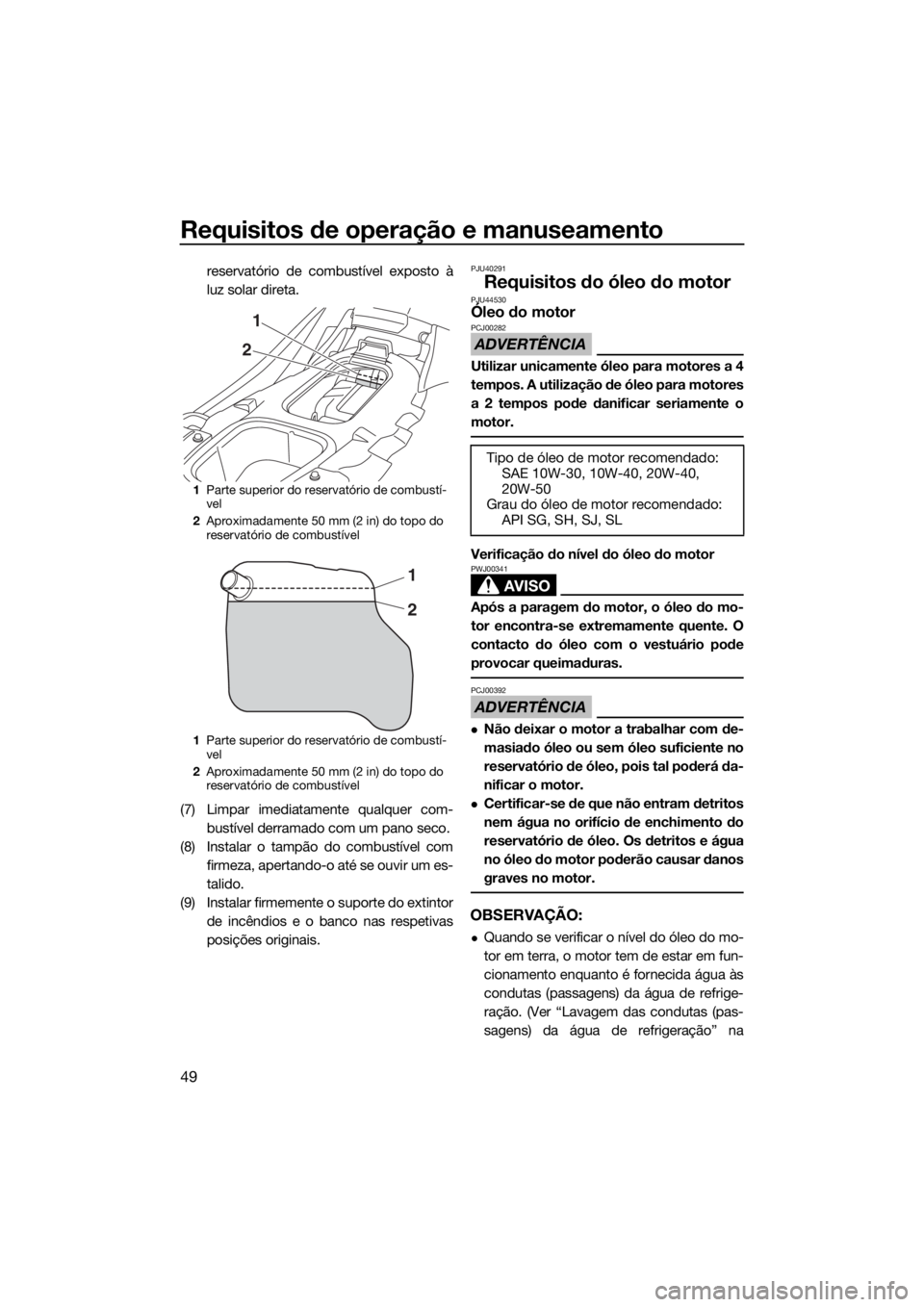

1Reservatório de combustível
1
1Tampão do combustível
Capacidade do reservatório de com-
bustível:
50 L (13.2 US gal, 11.0 Imp.gal)
1
UF3Y71P0.book Page 48 Wednesday, May 24, 2017 3:23 PM

Requisitos de operação e manuseamento
49
reservatório de combustível exposto à
luz solar direta.
(7) Limpar imediatamente qualquer com-
bustível derramado com um pano seco.
(8) Instalar o tampão do combustível com
firmeza, apertando-o até se ouvir um es-
talido.
(9) Instalar firmemente o suporte do extintor
de incêndios e o banco nas respetivas
posições originais.PJU40291
Requisitos do óleo do motorPJU44530Óleo do motor
ADVERTÊNCIA
PCJ00282
Utilizar unicamente óleo para motores a 4
tempos. A utilização de óleo para motores
a 2 tempos pode danificar seriamente o
motor.
Verificação do nível do óleo do motor
AVISO
PWJ00341
Após a paragem do motor, o óleo do mo-
tor encontra-se extremamente quente. O
contacto do óleo com o vestuário pode
provocar queimaduras.
ADVERTÊNCIA
PCJ00392
Não deixar o motor a trabalhar com de-
masiado óleo ou sem óleo suficiente no
reservatório de óleo, pois tal poderá da-
nificar o motor.
Certificar-se de que não entram detritos
nem água no orifício de enchimento do
reservatório de óleo. Os detritos e água
no óleo do motor poderão causar danos
graves no motor.
OBSERVAÇÃO:
Quando se verificar o nível do óleo do mo-
tor em terra, o motor tem de estar em fun-
cionamento enquanto é fornecida água às
condutas (passagens) da água de refrige-
ração. (Ver “Lavagem das condutas (pas-
sagens) da água de refrigeração” na
1Parte superior do reservatório de combustí-
vel
2Aproximadamente 50 mm (2 in) do topo do
reservatório de combustível
1Parte superior do reservatório de combustí-
vel
2Aproximadamente 50 mm (2 in) do topo do
reservatório de combustível
21
1
2
Tipo de óleo de motor recomendado:
SAE 10W-30, 10W-40, 20W-40,
20W-50
Grau do óleo de motor recomendado:
API SG, SH, SJ, SL
UF3Y71P0.book Page 49 Wednesday, May 24, 2017 3:23 PM

Requisitos de operação e manuseamento
50
página 80 para obter informações sobre o
fornecimento de água.)
Ao verificar o nível do óleo do motor na
água, atracar o veículo para que este não
se afaste da costa.
Para verificar o nível do óleo do motor:
(1) Com o motor parado, colocar o veículo
numa posição precisamente nivelada
em terra ou lançar o veículo à água.
(2) Olhar em todas as direções e ligar o mo-
tor. (Consultar mais informações sobre o
arranque do motor na página 66.)
(3) Fazer funcionar o motor à velocidade de
ralenti durante 6 minutos ou mais. Fazer
funcionar o motor mais 5 minutos se a
temperatura ambiente for igual ou infe-
rior a 20 °C (68 °F).
(4) Desligar o motor.
(5) Remover o banco e o compartimento de
armazenamento no banco. (Ver os pro-
cedimentos de remoção e instalação
dos bancos na página 41 e as informa-
ções sobre o compartimento de armaze-
namento no banco na página 45.)
(6) Desapertar o tampão do reservatório de
óleo e retirá-lo e, depois, limpar a vareta
medidora de nível fornecida.
(7) Atarraxar o tampão do reservatório de
óleo no orifício de enchimento até ele pa-rar. Remover novamente o tampão do
reservatório de óleo e verificar se o nível
do óleo do motor se encontra entre as
marcas de nível mínimo e máximo.
(8) Se o nível do óleo do motor estiver muito
acima da marca de nível máximo, con-
tactar um Concessionário Yamaha. Se o
nível do óleo do motor se encontrar abai-
xo da marca de nível mínimo, adicionar
óleo do motor lentamente.
(9) Repetir os passos 6–8 até que o óleo do
motor fique a um nível adequado.
(10) Instalar com firmeza o tampão do reser-
vatório de óleo e rodar até ele parar.
(11) Instalar firmemente o compartimento de
armazenamento no banco e o banco nas
respetivas posições originais.

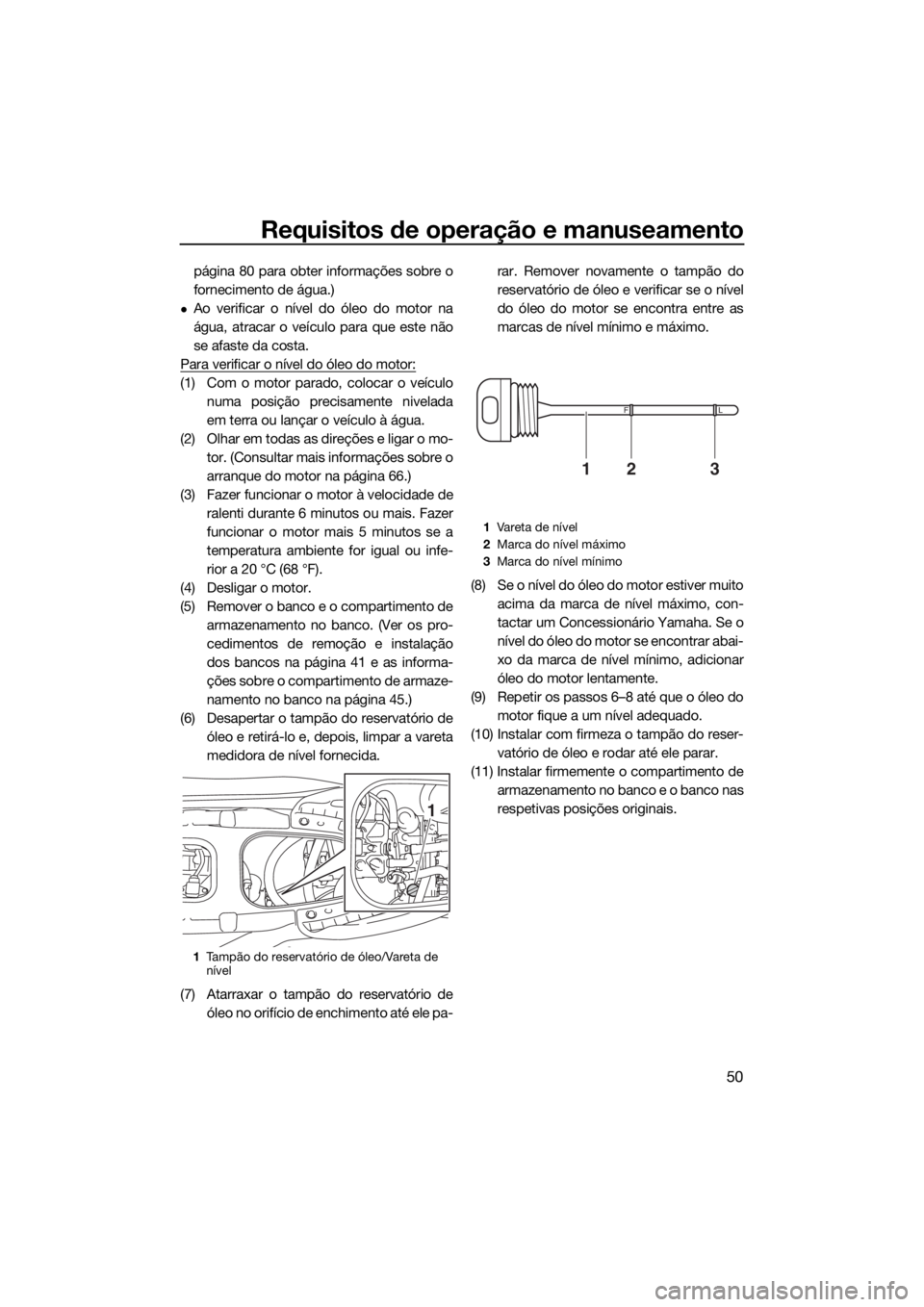

1Tampão do reservatório de óleo/Vareta de
nível
1
1Va ret a de n í v el
2Marca do nível máximo
3Marca do nível mínimo
FL
213
UF3Y71P0.book Page 50 Wednesday, May 24, 2017 3:23 PM

Requisitos de operação e manuseamento
51
PJU40022
Drenagem da água do porão
ADVERTÊNCIA
PCJ01302
Não deixar o motor trabalhar à aceleração
máxima se houver bojo no compartimento
do motor. A água do porão pode saltar
para o motor, o que poderá resultar em
danos graves.
PJU44260Drenagem da água do porão em terra
Para drenar a água do porão em terra:

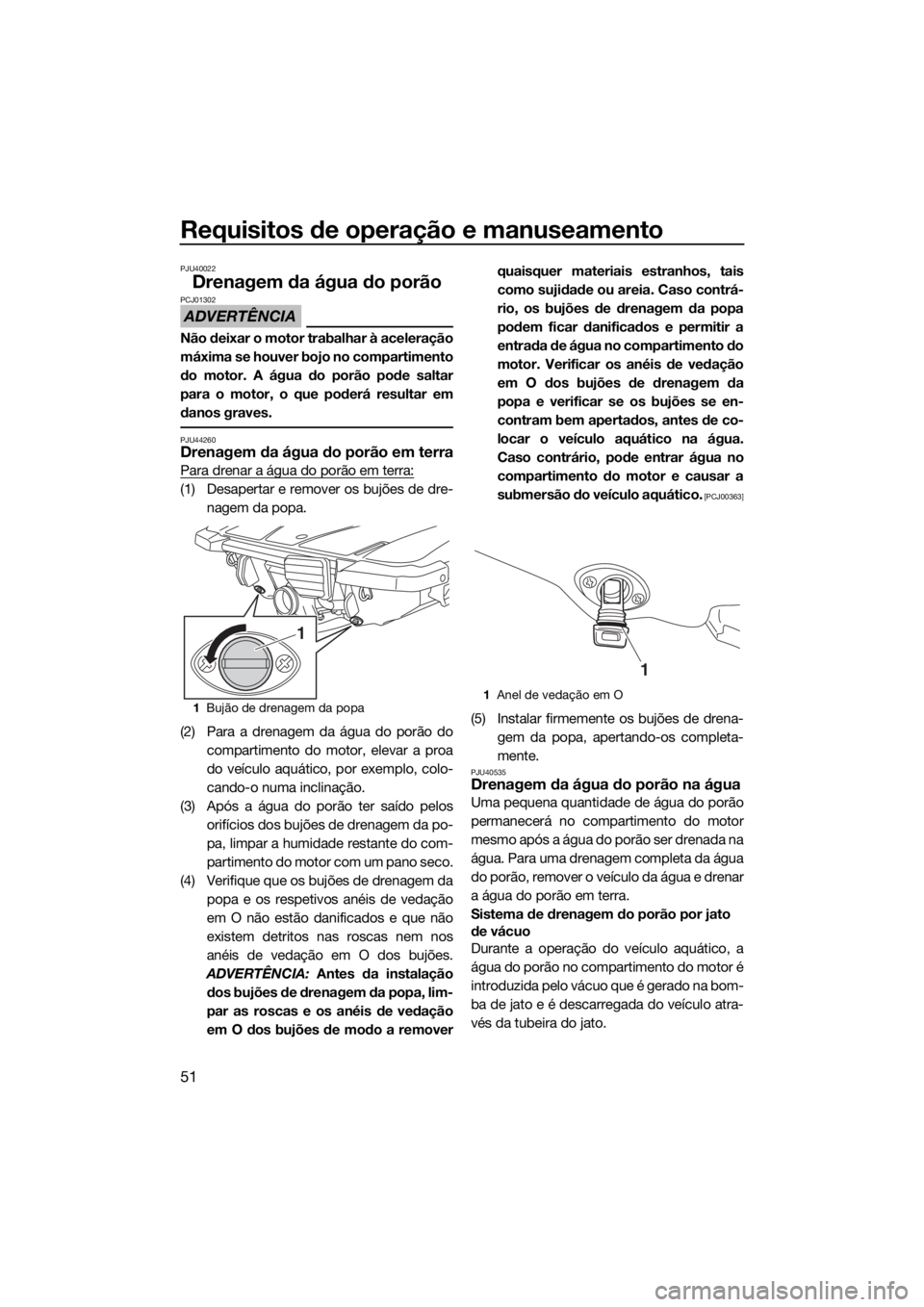

(1) Desapertar e remover os bujões de dre-
nagem da popa.
(2) Para a drenagem da água do porão do
compartimento do motor, elevar a proa
do veículo aquático, por exemplo, colo-
cando-o numa inclinação.
(3) Após a água do porão ter saído pelos
orifícios dos bujões de drenagem da po-
pa, limpar a humidade restante do com-
partimento do motor com um pano seco.
(4) Verifique que os bujões de drenagem da
popa e os respetivos anéis de vedação
em O não estão danificados e que não
existem detritos nas roscas nem nos
anéis de vedação em O dos bujões.
ADVERTÊNCIA: Antes da instalação
dos bujões de drenagem da popa, lim-
par as roscas e os anéis de vedação
em O dos bujões de modo a removerquaisquer materiais estranhos, tais
como sujidade ou areia. Caso contrá-
rio, os bujões de drenagem da popa
podem ficar danificados e permitir a
entrada de água no compartimento do
motor. Verificar os anéis de vedação
em O dos bujões de drenagem da
popa e verificar se os bujões se en-
contram bem apertados, antes de co-
locar o veículo aquático na água.
Caso contrário, pode entrar água no
compartimento do motor e causar a
submersão do veículo aquático. [PCJ00363]
(5) Instalar firmemente os bujões de drena-
gem da popa, apertando-os completa-
mente.

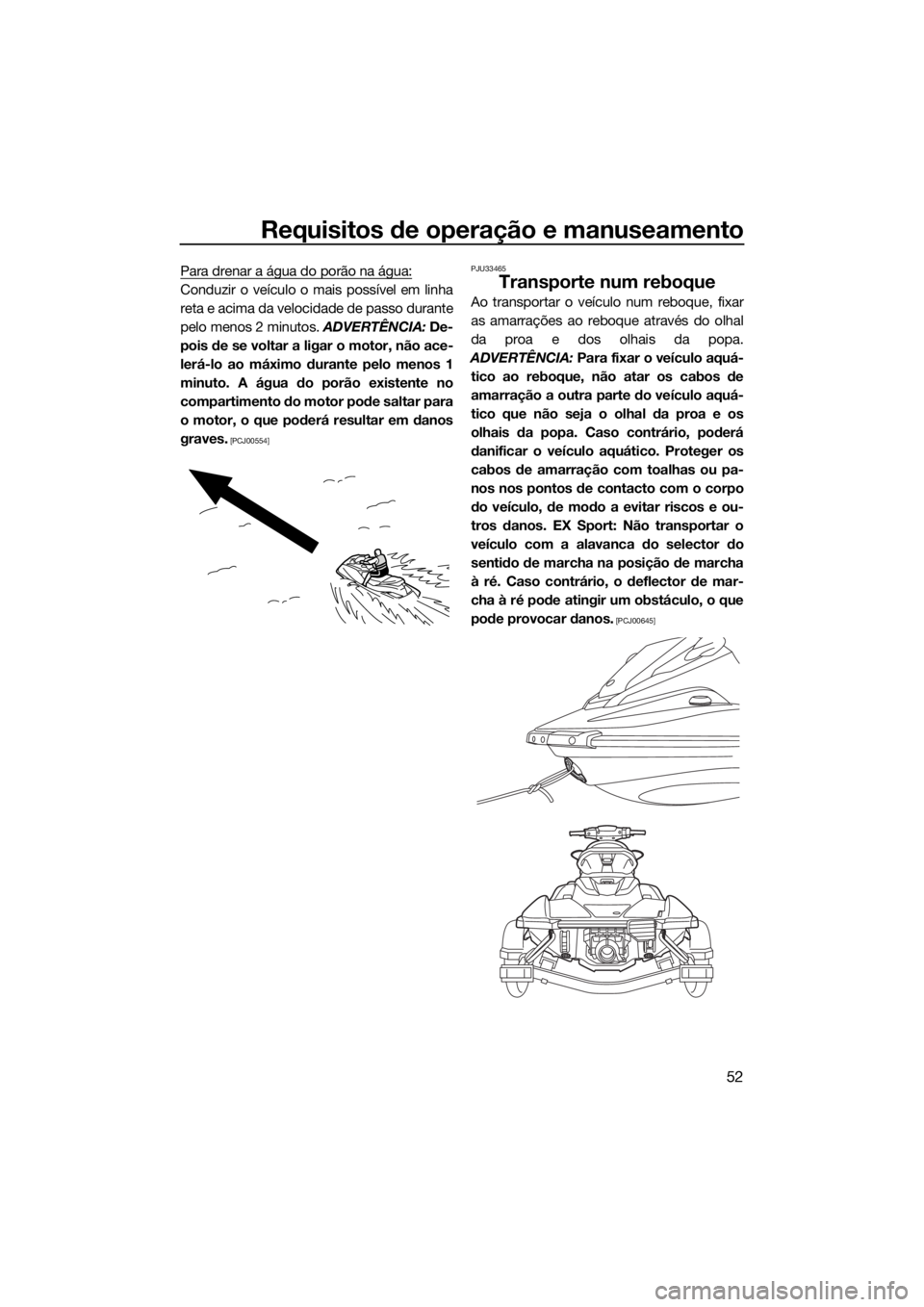

PJU40535Drenagem da água do porão na água
Uma pequena quantidade de água do porão
permanecerá no compartimento do motor
mesmo após a água do porão ser drenada na
água. Para uma drenagem completa da água
do porão, remover o veículo da água e drenar
a água do porão em terra.
Sistema de drenagem do porão por jato
de vácuo
Durante a operação do veículo aquático, a
água do porão no compartimento do motor é
introduzida pelo vácuo que é gerado na bom-
ba de jato e é descarregada do veículo atra-
vés da tubeira do jato.
1Bujão de drenagem da popa
1
1Anel de vedação em O
1
UF3Y71P0.book Page 51 Wednesday, May 24, 2017 3:23 PM

Requisitos de operação e manuseamento
52
Para drenar a água do porão na água:
Conduzir o veículo o mais possível em linha
reta e acima da velocidade de passo durante
pelo menos 2 minutos. ADVERTÊNCIA: De-
pois de se voltar a ligar o motor, não ace-
lerá-lo ao máximo durante pelo menos 1
minuto. A água do porão existente no
compartimento do motor pode saltar para
o motor, o que poderá resultar em danos
graves.
[PCJ00554]PJU33465
Transporte num reboque
Ao transportar o veículo num reboque, fixar
as amarrações ao reboque através do olhal
da proa e dos olhais da popa.
ADVERTÊNCIA: Para fixar o veículo aquá-
tico ao reboque, não atar os cabos de
amarração a outra parte do veículo aquá-
tico que não seja o olhal da proa e os
olhais da popa. Caso contrário, poderá
danificar o veículo aquático. Proteger os
cabos de amarração com toalhas ou pa-
nos nos pontos de contacto com o corpo
do veículo, de modo a evitar riscos e ou-
tros danos. EX Sport: Não transportar o
veículo com a alavanca do selector do
sentido de marcha na posição de marcha
à ré. Caso contrário, o deflector de mar-
cha à ré pode atingir um obstáculo, o que
pode provocar danos.
[PCJ00645]
UF3Y71P0.book Page 52 Wednesday, May 24, 2017 3:23 PM

Operação pela primeira vez
53
PJU32786
Rodagem do motor
ADVERTÊNCIA
PCJ00432
A não realização da rodagem do motor
poderá resultar numa vida reduzida ou até
mesmo graves danos no motor.
A rodagem do motor é fundamental para que
os diversos componentes do motor sofram o
desgaste inicial, de modo a ficarem ajusta-
dos com as tolerâncias funcionais especifi-
cadas. A rodagem do motor assegura um
correto desempenho e uma maior durabilida-
de dos componentes.
Para efetuar a rodagem do motor:
(1) Verificar o nível do óleo do motor. (Ver as
informações sobre a verificação do nível
do óleo do motor na página 49.)
(2) Colocar o veículo na água e ligar o mo-
tor. (Ver mais informações sobre o arran-
que do motor na página 66.)
(3) Durante os primeiros 5 minutos, operar
com o motor à velocidade de ralenti.
(4) Nos 30 minutos seguintes, conduzir com
o motor a uma velocidade inferior a 5000
r/min.
(5) Depois, durante 1 hora, conduzir com o
motor a uma velocidade inferior a 6500
r/min.
Quando terminar o período de rodagem do
motor, o veículo aquático pode ser utilizado
normalmente.
UF3Y71P0.book Page 53 Wednesday, May 24, 2017 3:23 PM
