Operação
73
(4) Pedir ao primeiro passageiro que embar-que utilizando o mesmo procedimento
que o operador, que coloque os pés no
piso do espaço para os pés e que se se-
gure bem ao operador.
(5) Pedir ao segundo passageiro que efetue o mesmo procedimento. Durante o em-
barque do segundo passageiro, o opera-
dor e o primeiro passageiro devem
tentar equilibrar o veículo aquático. (6) Certificar-se de que o(s) passageiro(s)
tem(êm) os pés no piso do espaço para
os pés e que se encontra(m) bem agarra-
do(s) à pessoa que está à sua frente ou à
pega manual existente.
(7) Prender o cabo de paragem de emer- gência ao pulso esquerdo e, depois, co-
locar a chave de segurança no
interruptor de paragem de emergência.
(8) Olhar em todas as direções, ligar o motor e iniciar lentamente a marcha.
PJU33085Iniciar a marchaPWJ00714
Para evitar colisões:
Manter uma constante atenção às ou-
tras pessoas, objetos e veículos aquáti-
cos presentes na área. Ter em especial
atenção as condições que possam limi-
tar a visibilidade do operador ou bloque-
ar a visibilidade de terceiros.
Conduzir o veículo com prudência e a
velocidades moderadas, mantendo
sempre uma distância segura em rela-
ção às outras pessoas, objetos e veícu-
los aquáticos.
Não conduzir na esteira de outros veícu-
los aquáticos ou embarcações. Não ten-
tar uma aproximação em relação a
terceiros para os atingir com água, em
relação a outros barcos, e não acelerar
UF3Y75P0.book Page 73 Monday, July 19, 2021 11:34 AM

Operação
74
demasiado relativamente ao tráfego.
Evitar as curvas apertadas ou outras
manobras que dificultem o distancia-
mento de terceiros em relação ao veícu-
lo ou a sua compreensão sobre o
percurso subsequente do veículo. Evitar
a navegação em áreas com objetos
submersos ou com baixios.
Agir com antecedência para evitar a co-
lisão. Não esquecer que os veículos
aquáticos e as outras embarcações não
possuem travões! Não libertar o coman-
do do acelerador quando pretender
desviar-se de objetos na água—tal
como nas embarcações a motor, para
governar o veículo é necessário utilizar
o acelerador.
PCJ01341
Nunca deixar o motor a trabalhar em
águas com menos de 60 cm (2 ft) de pro-
fundidade a contar do fundo do veículo, de
modo a impedir a aspiração de seixos ou
areia pela tomada do jato, o que provoca-
ria danos na turbina e o sobreaquecimen-
to do motor.
PJU44381Início da marcha a partir de um reboque
EX:
(1) Lançar o veículo na água e, de seguida,virá-lo de modo a que a proa fique virada
na direção de deslocação pretendida.
(2) Prender o cabo de paragem de emer- gência ao pulso esquerdo e, depois, co-
locar a chave de segurança no
interruptor de paragem de emergência.
(3) Olhar em todas as direções, ligar o motor e iniciar lentamente a marcha.
EX SPORT:
(1) Colocar o veículo na água e, depois, mo- ver a alavanca do seletor do sentido de
marcha para a posição de marcha à ré.
(Ver as informações sobre o sistema de
marcha à ré na página 30.)
(2) Prender o cabo de paragem de emer- gência ao pulso esquerdo e, depois, co-
locar a chave de segurança no
interruptor de paragem de emergência.
(3) Olhar em todas as direções, ligar o motor e iniciar lentamente a marcha.
EX DELUXE / EX LIMITED:
(1) Colocar o veículo na água.
(2) Prender o cabo de paragem de emer- gência ao pulso esquerdo e, depois, co-
locar a chave de segurança no
interruptor de paragem de emergência.
(3) Olhar em todas as direções e ligar o mo- tor.
(4) Apertar o comando RiDE e deslocar len- tamente o veículo aquático para trás.
(Ver os procedimentos de funcionamen-
to do comando RiDE na página 31.)
PJU33114Embarque e início da marcha a partir de
uma doca
(1) Embarcar no veículo aquático lateral-mente.
UF3Y75P0.book Page 74 Monday, July 19, 2021 11:34 AM

Operação
75
(2) Prender o cabo de paragem de emer-gência ao pulso esquerdo e, depois, co-
locar a chave de segurança no
interruptor de paragem de emergência.
(3) Afastar o veículo da doca, segurar no guiador com as duas mãos e colocar os
pés no piso do espaço para os pés.
(4) Olhar em todas as direções, ligar o motor e iniciar lentamente a marcha.
PJU44210Veículo virado de quilhaPWJ00672
O adriçamento incorrecto do veículo pode
provocar ferimentos.
Garantir que o motor fica desligado pu-
xando o cabo de paragem de emergên-
cia do motor, de modo a remover a
chave de segurança do interruptor de
paragem de emergência.
Não colocar as mãos na grelha de ad-
missão.
Se o veículo virar de quilha, o operador deve-
rá endireitá-lo imediatamente.
Para endireitar o veículo:
(1) Remover a chave de segurança do inter-ruptor de paragem de emergência.
(2) Nadar até à popa do veículo. Virar o veí- culo aquático puxando pela tampa do
conjunto bomba-tubeira com uma mão enquanto se pressiona o alcatrate com a
outra mão ou o pé.
(3) Ligar o motor e operar o veículo à veloci- dade de passo para drenar a água do
porão do compartimento do motor. (Ver
as informações sobre a drenagem da
água do porão na página 49. Se o motor
não ligar, ver “Reboque do veículo” na
página 97 ou “Veículo submerso” na pá-
gina 98.) ADVERTÊNCIA: Depois de se
voltar a ligar o motor, não acelerá-lo
ao máximo durante pelo menos 1 mi-
nuto. A água do porão existente no
compartimento do motor pode saltar
para o motor, o que poderá resultar
em danos graves. [PCJ00554]
UF3Y75P0.book Page 75 Monday, July 19, 2021 11:34 AM

Operação
76
PJU44390Abicagem e atracação do veículo
Para abicar o veículo aquático (EX / EX
SPORT):
(1) Verificar se não há embarcações, ba-nhistas ou obstáculos próximo da área
de abicagem.
(2) Libertar o comando do acelerador para reduzir a velocidade a cerca de 90 m
(300 ft) de distância da área de abicagem
pretendida.
(3) Aproximar lentamente o veículo da zona de abicagem e desligar o motor mesmo
antes de chegar a terra. AVISO! Para
governar o veículo é necessário utili-
zar o acelerador. Se o operador desli-
gar o motor, pode provocar o embate
com um obstáculo que pretenda evi-
tar. Uma colisão pode resultar em fe-
rimentos graves ou na morte.
[PWJ00602]
ADVERTÊNCIA: Nunca deixar o motor
a trabalhar em águas com menos de
60 cm (2 ft) de profundidade a contar
do fundo do veículo, de modo a impe-
dir a aspiração de seixos ou areia pela
tomada do jato, o que provocaria da-
nos na turbina e o sobreaquecimento
do motor.
[PCJ00473]
(4) Sair do veículo e puxá-lo para terra.
Para abicar o veículo aquático (EX
DELUXE / EX LIMITED):
(1) Verificar se não há embarcações, ba- nhistas ou obstáculos próximo da área
de abicagem.
(2) Libertar o comando do acelerador para reduzir a velocidade a cerca de 90 m
(300 ft) de distância da área de abicagem
pretendida.
(3) Aproximar lentamente o veículo da zona de abicagem usando o comando do
acelerador e o comando RiDE para con- trolar a velocidade do veículo aquático.
ADVERTÊNCIA: Nunca deixar o motor
a trabalhar em águas com menos de
60 cm (2 ft) de profundidade a contar
do fundo do veículo, de modo a impe-
dir a aspiração de seixos ou areia pela
tomada do jato, o que provocaria da-
nos na turbina e o sobreaquecimento
do motor.
[PCJ00473]
(4) Após chegar a terra, desligar o motor, sair do veículo aquático e puxá-lo para
terra.
Para atracar o veículo aquático (EX / EX
SPORT):
(1) Verificar se não há embarcações, ba-nhistas ou obstáculos próximo da doca.
(2) Libertar o comando do acelerador para reduzir a velocidade a cerca de 90 m
(300 ft) de distância da doca.
(3) Aproximar lentamente da doca e desli- gar o motor um pouco antes de encostar
à doca. AVISO! Para governar o veícu-
lo é necessário utilizar o acelerador.
Se o operador desligar o motor, pode
provocar o embate com um obstáculo
que pretenda evitar. Uma colisão
pode resultar em ferimentos graves
ou na morte.
[PWJ00602]
(4) Encostar à doca e sair do veículo.
Para atracar o veículo aquático (EX
DELUXE / EX LIMITED):
(1) Verificar se não há embarcações, ba-nhistas ou obstáculos próximo da doca.
(2) Libertar o comando do acelerador para reduzir a velocidade a cerca de 90 m
(300 ft) de distância da doca.
(3) Aproximar lentamente da doca usando o comando do acelerador e o comando
RiDE para controlar a velocidade do veí-
culo aquático.
UF3Y75P0.book Page 76 Monday, July 19, 2021 11:34 AM

Operação
77
(4) Após encostar à doca, desligar o motor,e sair do veículo aquático.
PJU37194Operação em áreas com muitas algas
Evitar sempre a utilização do veículo aquáti-
co em áreas com grande acumulação de al-
gas. Se for inevitável utilizar o veículo em
áreas com muitas algas, apertar e libertar um
pouco, alternadamente, o comando do ace-
lerador, para variar a velocidade do motor. As
algas têm tendência para se acumular mais a
velocidades constantes e à velocidade míni-
ma de governo. Se as algas obstruírem a
zona de admissão, limpar a tomada do jato.
(Ver mais informações sobre a tomada do
jato na página 95.)
PJU40242Após a remoção do veículo da águaPCJ01311
Não deixar o motor a trabalhar a mais de
4000 r/min em terra. Além disso, não dei-
xar o motor a trabalhar durante mais de
15 segundos sem fornecimento de água;
caso contrário, o motor pode sobreaque-
cer.
Logo após conduzir e retirar o veículo da
água, forçar a expulsão da água presente nas
condutas (passagens) da água de refrigera-
ção.
Para forçar a expulsão da água presente
nas condutas (passagens) da água de
refrigeração:
(1) Certificar-se de que a área à volta do ve-ículo aquático está livre e ligar o motor.
(2) Forçar a expulsão da água presente nas condutas (passagens) da água de refri-
geração, acionando e libertando rápida e
alternadamente o comando do acelera-
dor durante 10 a 15 segundos.
(3) Desligar o motor.
UF3Y75P0.book Page 77 Monday, July 19, 2021 11:34 AM

Conservação e armazenamento
78
PJU37148

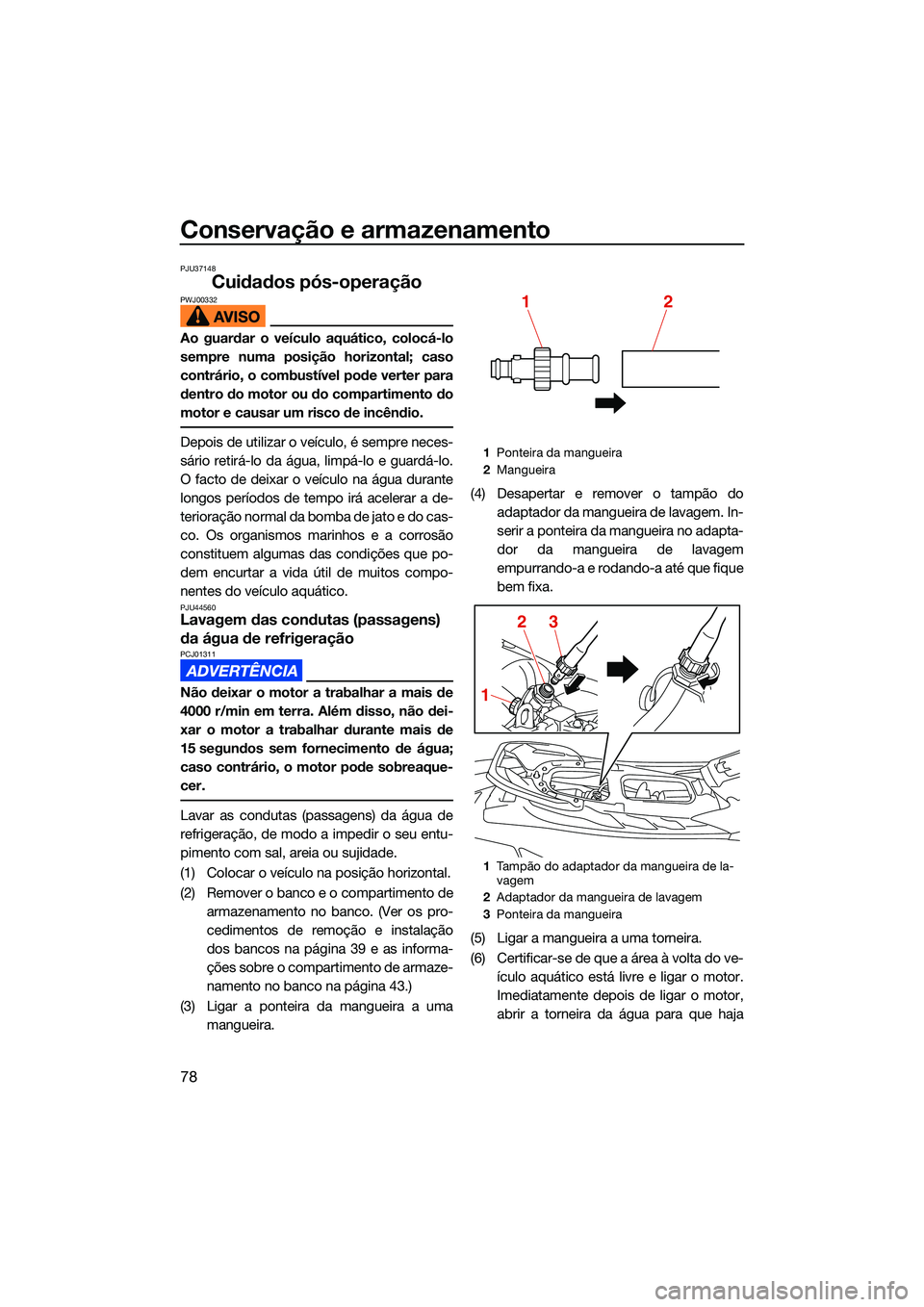

Cuidados pós-operaçãoPWJ00332
Ao guardar o veículo aquático, colocá-lo
sempre numa posição horizontal; caso
contrário, o combustível pode verter para
dentro do motor ou do compartimento do
motor e causar um risco de incêndio.
Depois de utilizar o veículo, é sempre neces-
sário retirá-lo da água, limpá-lo e guardá-lo.
O facto de deixar o veículo na água durante
longos períodos de tempo irá acelerar a de-
terioração normal da bomba de jato e do cas-
co. Os organismos marinhos e a corrosão
constituem algumas das condições que po-
dem encurtar a vida útil de muitos compo-
nentes do veículo aquático.
PJU44560Lavagem das condutas (passagens)
da água de refrigeração
PCJ01311
Não deixar o motor a trabalhar a mais de
4000 r/min em terra. Além disso, não dei-
xar o motor a trabalhar durante mais de
15 segundos sem fornecimento de água;
caso contrário, o motor pode sobreaque-
cer.
Lavar as condutas (passagens) da água de
refrigeração, de modo a impedir o seu entu-
pimento com sal, areia ou sujidade.
(1) Colocar o veículo na posição horizontal.
(2) Remover o banco e o compartimento dearmazenamento no banco. (Ver os pro-
cedimentos de remoção e instalação
dos bancos na página 39 e as informa-
ções sobre o compartimento de armaze-
namento no banco na página 43.)
(3) Ligar a ponteira da mangueira a uma mangueira. (4) Desapertar e remover o tampão do
adaptador da mangueira de lavagem. In-
serir a ponteira da mangueira no adapta-
dor da mangueira de lavagem
empurrando-a e rodando-a até que fique
bem fixa.
(5) Ligar a mangueira a uma torneira.
(6) Certificar-se de que a área à volta do ve- ículo aquático está livre e ligar o motor.
Imediatamente depois de ligar o motor,
abrir a torneira da água para que haja
1Ponteira da mangueira
2 Mangueira
1 Tampão do adaptador da mangueira de la-
vagem
2 Adaptador da mangueira de lavagem
3 Ponteira da mangueira
12
32
1
UF3Y75P0.book Page 78 Monday, July 19, 2021 11:34 AM

Conservação e armazenamento
79
uma descarga contínua de água através
da tubeira do jato.
(7) Deixar funcionar o motor ao ralenti du- rante cerca de 3 minutos, observando o
estado do motor. Se o motor parar du-
rante a operação de lavagem, fechar
imediatamente a torneira da água e re-
petir o procedimento a partir do passo 6.
ADVERTÊNCIA: Não fazer circular
água nas condutas (passagens) da
água de refrigeração com o motor
desligado. Nestas condições, pode
existir retorno de água através do si-
lenciador de escape para o motor, o
que provocaria danos graves no mo-
tor.
[PCJ00123]
(8) Fechar a torneira.
(9) Forçar a expulsão da água presente nas condutas (passagens) da água de refri-
geração, acionando e libertando rápida e
alternadamente o comando do acelera-
dor durante 10 a 15 segundos.
(10) Desligar o motor.
(11) Remover a ponteira da mangueira e, em seguida, instalar firmemente o tampão
do adaptador da mangueira de lavagem,
apertando-o completamente.
(12) Instalar firmemente o compartimento de armazenamento no banco e o banco nas
respetivas posições originais.
PJU44770Limpeza do veículo
(1) Remover o banco e o suporte do extintorde incêndios. (Ver os procedimentos de
remoção e instalação dos bancos na pá-
gina 39 e as informações sobre o supor-
te do extintor de incêndios na página 43.)
(2) Se o veículo ficar armazenado durante uma semana ou mais, efetue o tratamen-
to contra a corrosão dos componentes
internos do motor, de modo a evitar a
sua corrosão. (Ver informações sobre o
funcionamento do tratamento contra a
corrosão dos componentes internos do
motor na página 83.)
(3) Enxaguar o motor e o respetivo compar- timento com uma pequena quantidade
de água. ADVERTÊNCIA: Não lavar o
motor nem o respectivo comparti-
mento com água pressurizada, de
modo a evitar danos graves no mes-
mo.
[PCJ00572]
(4) Drenar a água do compartimento do mo- tor. (Ver as informações sobre a drena-
gem da água do porão na página 49.)
(5) Secar o motor e o respetivo comparti- mento com um pano seco.
(6) Lavar o casco, o convés e a bomba de jato com água doce.
(7) Secar o casco, o convés e a bomba de jato com um pano seco.
(8) Limpar todos os componentes de vinilo e borracha, tais como o banco e os ve-
dantes do compartimento do motor,
com protetor de vinilo.
(9) Para minimizar a corrosão, pulverizar as peças metálicas do casco, do convés e
do motor com um inibidor de corrosão.
(10) Deixar o compartimento do motor secar bem ao ar, antes de instalar o banco.
UF3Y75P0.book Page 79 Monday, July 19, 2021 11:34 AM

Conservação e armazenamento
80
(11) Instalar firmemente o suporte do extintorde incêndios e o banco nas respetivas
posições originais.
PJU3368DCuidado da bateria
Se não se pretender utilizar o veículo por um
período superior a um mês, remover a bate-
ria, verificá-la e guardá-la num local fresco e
seco.
PWJ00794
O eletrólito da bateria é venenoso e peri-
goso, e provoca queimaduras graves, etc.
O eletrólito contém ácido sulfúrico. Evitar
o contacto com a pele, os olhos e a roupa.
As baterias produzem gases explosivos.
Manter a grande distância de faíscas, cha-
mas, cigarros, etc. Se utilizar ou carregar
a bateria num espaço fechado, certificar-
se de que é bem ventilado. Proteger sem-
pre os olhos ao trabalhar perto de bate-
rias.
Manter fora do alcance das crianças.
Antídotos
Externamente: lavar com água.
Internamente: beber grandes quantidades
de água ou leite. Depois, ingerir leite de
magnésia, ovo batido ou óleo vegetal.
Procurar assistência médica imediata-
mente.
Olhos: lavar com água durante 15 minutos
e procurar assistência médica imediata-
mente.
Para remover a bateria:
(1) Desligar o cabo negativo (–) da bateria.
(2) Desligar o cabo positivo (+) da bateria.
(3) Soltar as bandas de fixação da bateria e remover a bateria do veículo. Verificação da bateria
Verificar se a caixa da bateria não está da-
nificada.
Verificar se os terminais da bateria não es-
tão corroídos ou danificados.
Verificação da tensão da bateria e carre-
gamento da mesma
Recomenda-se que seja um Concessionário
Yamaha a verificar a tensão da bateria e a carregá-la. Se a bateria parecer descarrega-
da, dirija-se a um Concessionário Yamaha
para a carregar o mais depressa possível.
Lembre-se de que a bateria tende a descar-
regar-se mais rapidamente se o veículo esti-
ver equipado com acessórios elétricos
opcionais. ADVERTÊNCIA: Para carregar
uma bateria VRLA (Valve Regulated Lead
Acid [ácido de chumbo regulado por vál-
vula]), é necessário um carregador de ba-
terias especial (de tensão constante). A
utilização de um carregador de baterias
convencional danifica a bateria.
[PCJ02810]
Verificação das bandas de fixação da ba-
teria
Verificar se as bandas de fixação da bateria
não estão danificadas.
1 Terminal negativo (–) da bateria: cabo preto
2 Banda da bateria
3 Terminal positivo (+) da bateria: cabo ver-
melho
1
3
2
UF3Y75P0.book Page 80 Monday, July 19, 2021 11:34 AM

Conservação e armazenamento
81
Para guardar a bateria:
(1) Limpar a caixa da bateria com água do-ce.
(2) Se os terminais da bateria estiverem su- jos ou corroídos, limpá-los com uma es-
cova de arame.
(3) Aplique massa lubrificante resistente à água nos terminais da bateria.
(4) Guardar a bateria num local fresco e se- co. ADVERTÊNCIA: Armazenar a bate-
ria descarregada pode provocar
danos permanentes à bateria. A bate-
ria deve ser verificada periodicamen-
te.
[PCJ00103]
Para instalar a bateria:
(1) Colocar a bateria no respetivo comparti- mento e prender as bandas de fixação
da bateria aos suportes.
(2) Ligar o cabo positivo (+) da bateria (ver- melho) ao terminal positivo (+) da bateria.
ADVERTÊNCIA: A inversão dos cabos
da bateria danifica os componentes
eléctricos.
[PCJ00262]
(3) Ligar o cabo negativo (–) da bateria (pre- to) ao terminal negativo (–) da bateria.
(4) Certificar-se de que a bateria se encon- tra bem fixa no compartimento.1Banda da bateria
1 Terminal da bateria
Massa lubrificante resistente à água re-
comendada:
YAMALUBE MARINE
GREASE/Yamaha Grease A
1
1
UF3Y75P0.book Page 81 Monday, July 19, 2021 11:34 AM

Conservação e armazenamento
82
PJU33495
Armazenamento por um longo período
PWJ00332
Ao guardar o veículo aquático, colocá-lo
sempre numa posição horizontal; caso
contrário, o combustível pode verter para
dentro do motor ou do compartimento do
motor e causar um risco de incêndio.
O armazenamento durante longos períodos
de tempo, por exemplo durante o inverno, re-
quer uma manutenção preventiva para evitar
a deterioração. Aconselha-se a manutenção
do veículo por um Concessionário Yamaha
antes de este ser armazenado.
Contudo, os procedimentos que se seguem
podem ser facilmente realizados pelo pro-
prietário.
PJU40763Limpeza
(1) Lavar as condutas (passagens) da água
de refrigeração. (Ver as informações so-
bre a lavagem das condutas (passagens)
da água de refrigeração na página 78.)
OBSERVAÇÃO
Se se pretender guardar o veículo por um
longo período, por exemplo no Inverno, ates-
tar o reservatório de combustível com gaso-
lina de destilação recente e adicionar
condicionador e estabilizador de combustível
ao reservatório, segundo as instruções do fa-
bricante, antes de se ligar o motor.
(2) Limpar o veículo. (Ver as informaçõessobre a limpeza do veículo aquático na
página 79.)
Polir o casco com cera não abrasiva.
PJU44402Lubrificação
Para manter as peças móveis a deslizar ou a
rodar suavemente, lubrificá-las com massa
lubrificante resistente à água.
Cabo do sistema de governo (extremidade
da tubeira do jato)
EX SPORT: Cabo de comando do defletor
de marcha à ré (extremidade do defletor de
marcha à ré) e rótulaMassa lubrificante resistente à água re-
comendada:
YAMALUBE MARINE
GREASE/Yamaha Grease A
UF3Y75P0.book Page 82 Monday, July 19, 2021 11:34 AM
