YAMAHA EX DELUXE 2018 Manuale de Empleo (in Spanish)

Utilización de la moto de agua
34
NOTA:
Si aprieta la manilla RiDE mientras está apre-
tando la manilla del acelerador, la moto de
agua disminuye la velocidad y, después de
detenerse, retrocede.

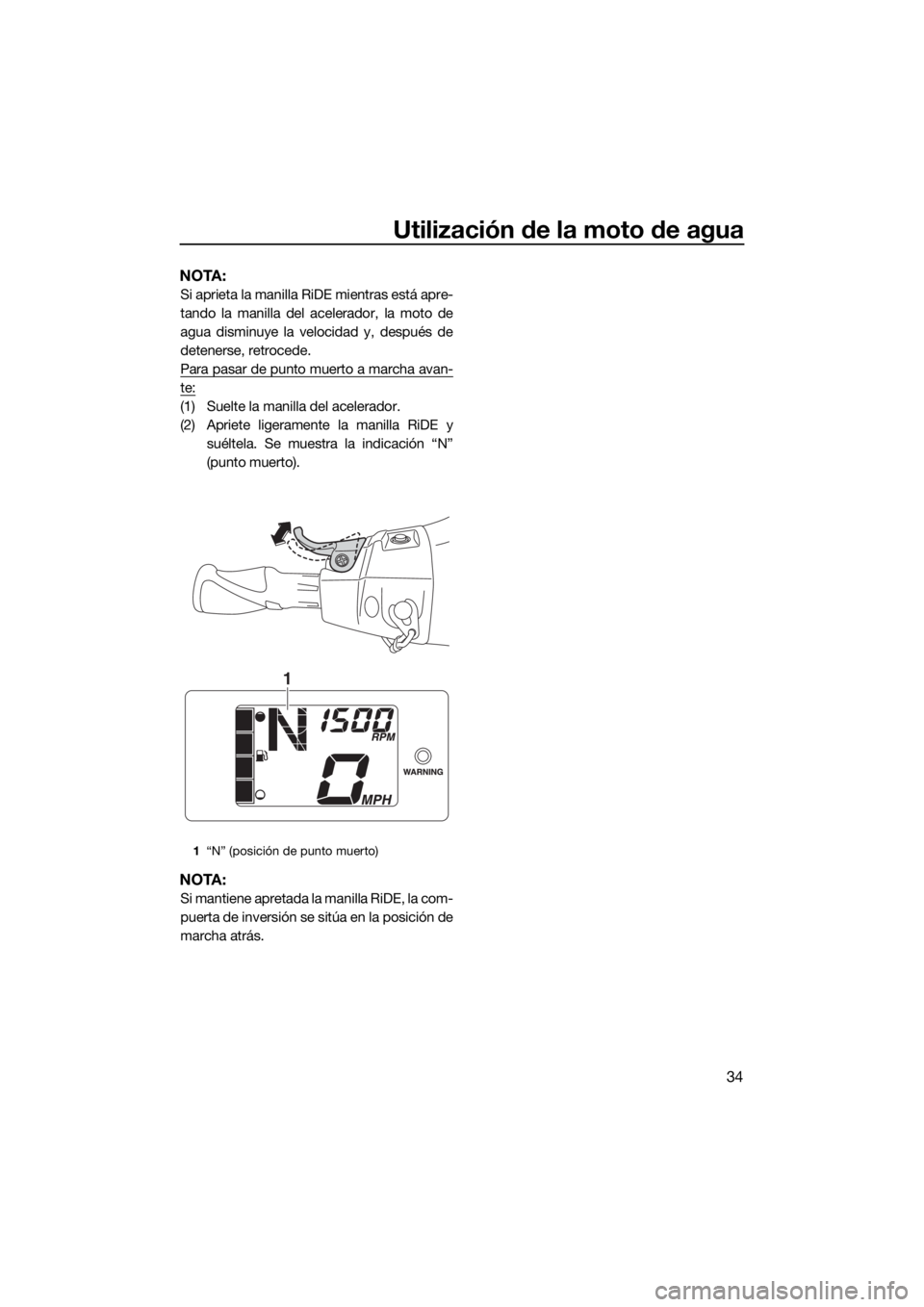

Para pasar de punto muerto a marcha avan-
te:
(1) Suelte la manilla del acelerador.
(2) Apriete ligeramente la manilla RiDE y
suéltela. Se muestra la indicación “N”
(punto muerto).
NOTA:
Si mantiene apretada la manilla RiDE, la com-
puerta de inversión se sitúa en la posición de
marcha atrás.
1“N” (posición de punto muerto)
1
UF3Y71S0.book Page 34 Wednesday, May 24, 2017 3:38 PM

Funcionamiento de los instrumentos
35
SJU44570
Centro de información
multifunción
El centro de información multifunción mues-
tra información diversa sobre la moto de
agua.
Funcionamiento inicial del centro de infor-
mación multifunción
Cuando se activa el centro de información
multifunción, todos los segmentos del indica-
dor se encienden. Pasados 2 segundos se
apagan los indicadores de alarma en la pan-
talla de información y, seguidamente, el cen-
tro de información comienza a funcionar con
normalidad.
Centro de información multifunción en es-
tado de espera
Si no recibe ninguna señal de funcionamiento
en el plazo de 30 segundos después de que
se haya parado el motor, el centro de infor-
mación multifunción se apaga y queda en es-
tado de espera. Cuando se vuelve a poner en
marcha el motor, las indicaciones retornan al
estado en que se encontraban antes de apa-
garse y el centro de información comienza a
funcionar con normalidad.

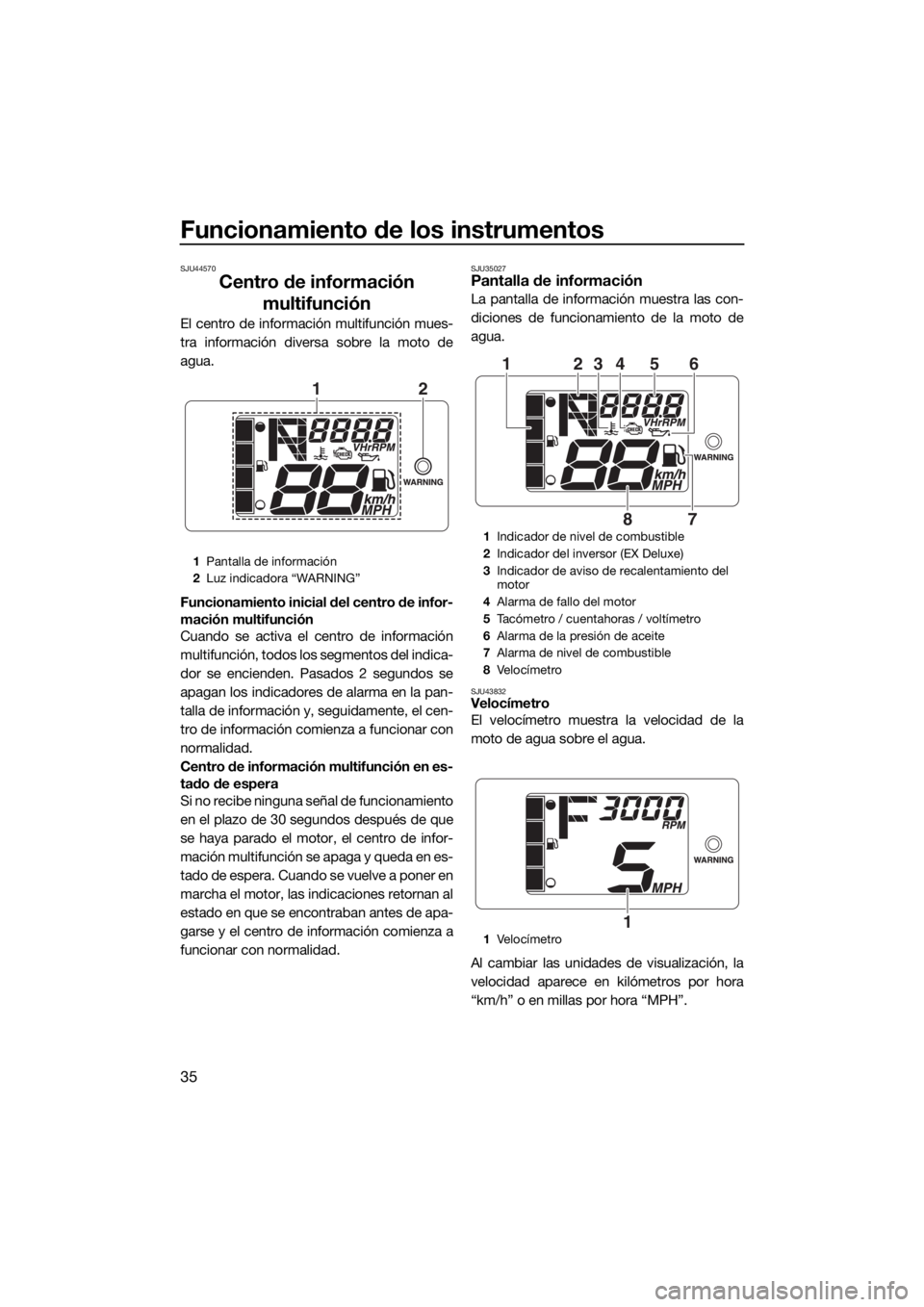

SJU35027Pantalla de información
La pantalla de información muestra las con-
diciones de funcionamiento de la moto de
agua.
SJU43832Velocímetro
El velocímetro muestra la velocidad de la
moto de agua sobre el agua.
Al cambiar las unidades de visualización, la
velocidad aparece en kilómetros por hora
“km/h” o en millas por hora “MPH”.
1Pantalla de información
2Luz indicadora “WARNING”
12
1Indicador de nivel de combustible
2Indicador del inversor (EX Deluxe)
3Indicador de aviso de recalentamiento del
motor
4Alarma de fallo del motor
5Tacómetro / cuentahoras / voltímetro
6Alarma de la presión de aceite
7Alarma de nivel de combustible
8Ve lo cí m e t ro
1Ve lo cí m e t ro
251346
78
1
UF3Y71S0.book Page 35 Wednesday, May 24, 2017 3:38 PM

Funcionamiento de los instrumentos
36
NOTA:
En la fábrica de Yamaha se selecciona
“MPH” como la unidad de visualización.

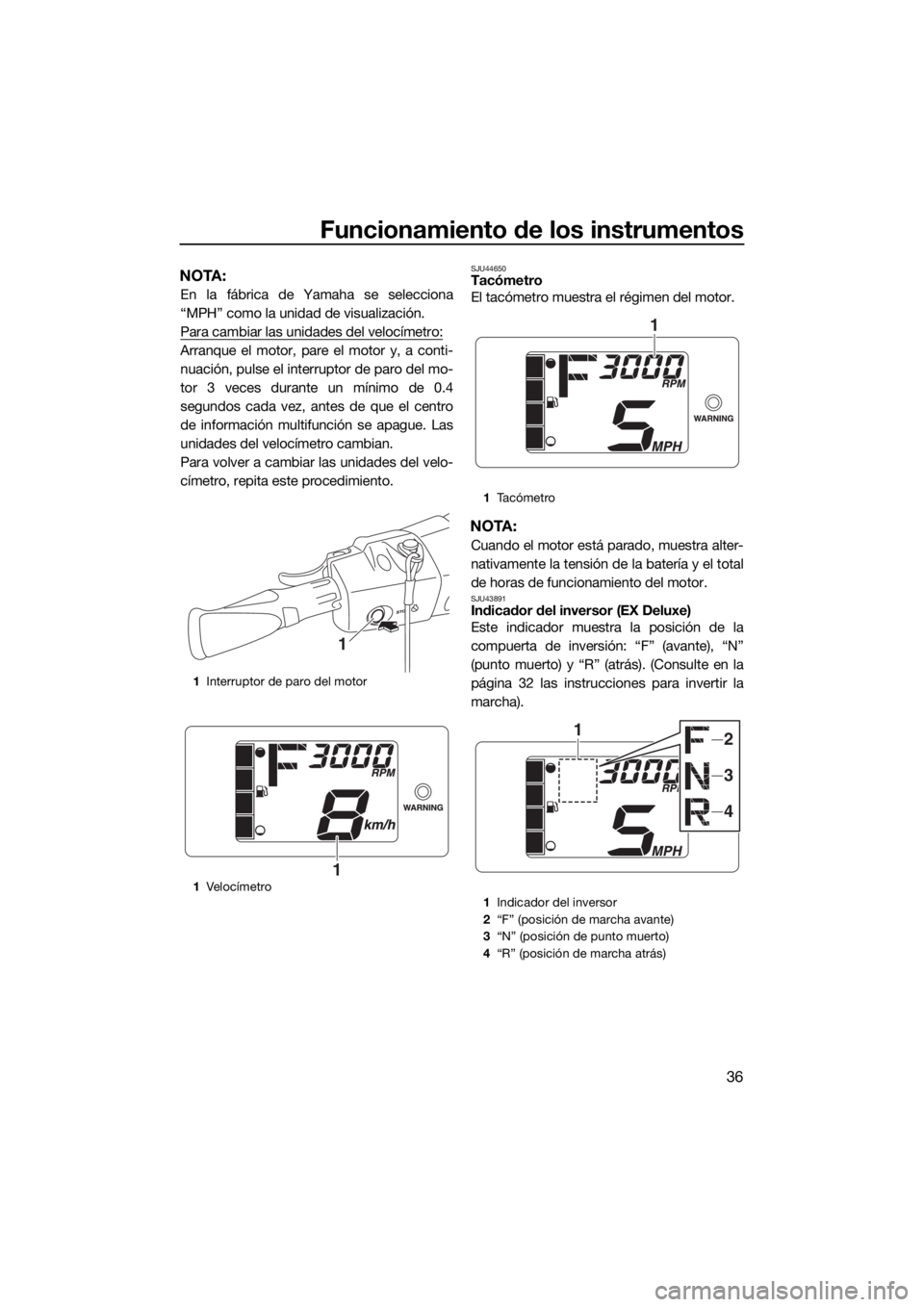

Para cambiar las unidades del velocímetro:
Arranque el motor, pare el motor y, a conti-
nuación, pulse el interruptor de paro del mo-
tor 3 veces durante un mínimo de 0.4
segundos cada vez, antes de que el centro
de información multifunción se apague. Las
unidades del velocímetro cambian.
Para volver a cambiar las unidades del velo-
címetro, repita este procedimiento.
SJU44650Tacómetro
El tacómetro muestra el régimen del motor.
NOTA:
Cuando el motor está parado, muestra alter-
nativamente la tensión de la batería y el total
de horas de funcionamiento del motor.
SJU43891Indicador del inversor (EX Deluxe)
Este indicador muestra la posición de la
compuerta de inversión: “F” (avante), “N”
(punto muerto) y “R” (atrás). (Consulte en la
página 32 las instrucciones para invertir la
marcha).
1Interruptor de paro del motor
1Vel o c í m e t ro
1
1
1Ta c ó m e t r o
1Indicador del inversor
2“F” (posición de marcha avante)
3“N” (posición de punto muerto)
4“R” (posición de marcha atrás)
1
12
3
4
UF3Y71S0.book Page 36 Wednesday, May 24, 2017 3:38 PM

Funcionamiento de los instrumentos
37

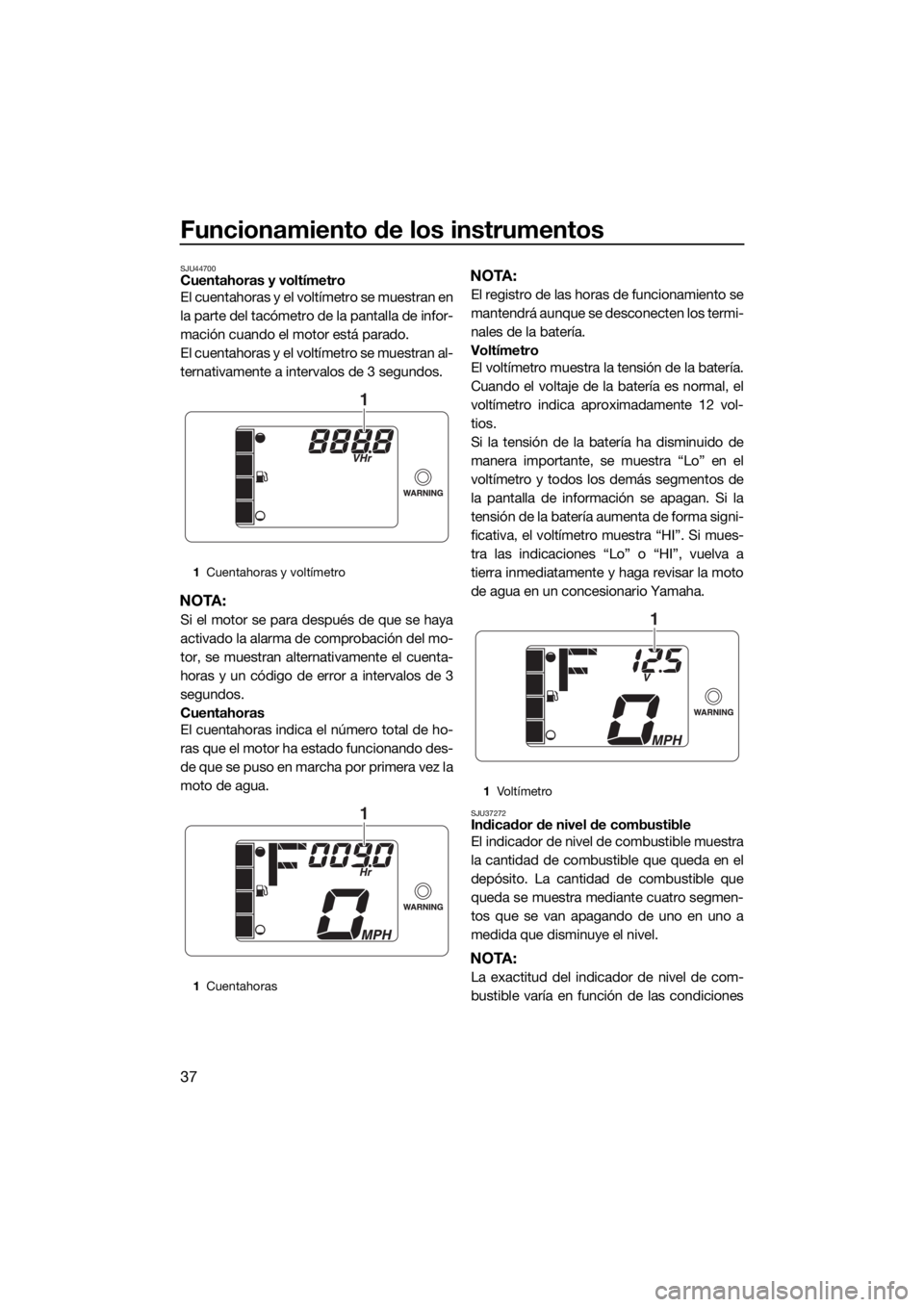

SJU44700Cuentahoras y voltímetro
El cuentahoras y el voltímetro se muestran en
la parte del tacómetro de la pantalla de infor-
mación cuando el motor está parado.
El cuentahoras y el voltímetro se muestran al-
ternativamente a intervalos de 3 segundos.
NOTA:
Si el motor se para después de que se haya
activado la alarma de comprobación del mo-
tor, se muestran alternativamente el cuenta-
horas y un código de error a intervalos de 3
segundos.
Cuentahoras
El cuentahoras indica el número total de ho-
ras que el motor ha estado funcionando des-
de que se puso en marcha por primera vez la
moto de agua.
NOTA:
El registro de las horas de funcionamiento se
mantendrá aunque se desconecten los termi-
nales de la batería.
Voltímetro
El voltímetro muestra la tensión de la batería.
Cuando el voltaje de la batería es normal, el
voltímetro indica aproximadamente 12 vol-
tios.
Si la tensión de la batería ha disminuido de
manera importante, se muestra “Lo” en el
voltímetro y todos los demás segmentos de
la pantalla de información se apagan. Si la
tensión de la batería aumenta de forma signi-
ficativa, el voltímetro muestra “HI”. Si mues-
tra las indicaciones “Lo” o “HI”, vuelva a
tierra inmediatamente y haga revisar la moto
de agua en un concesionario Yamaha.

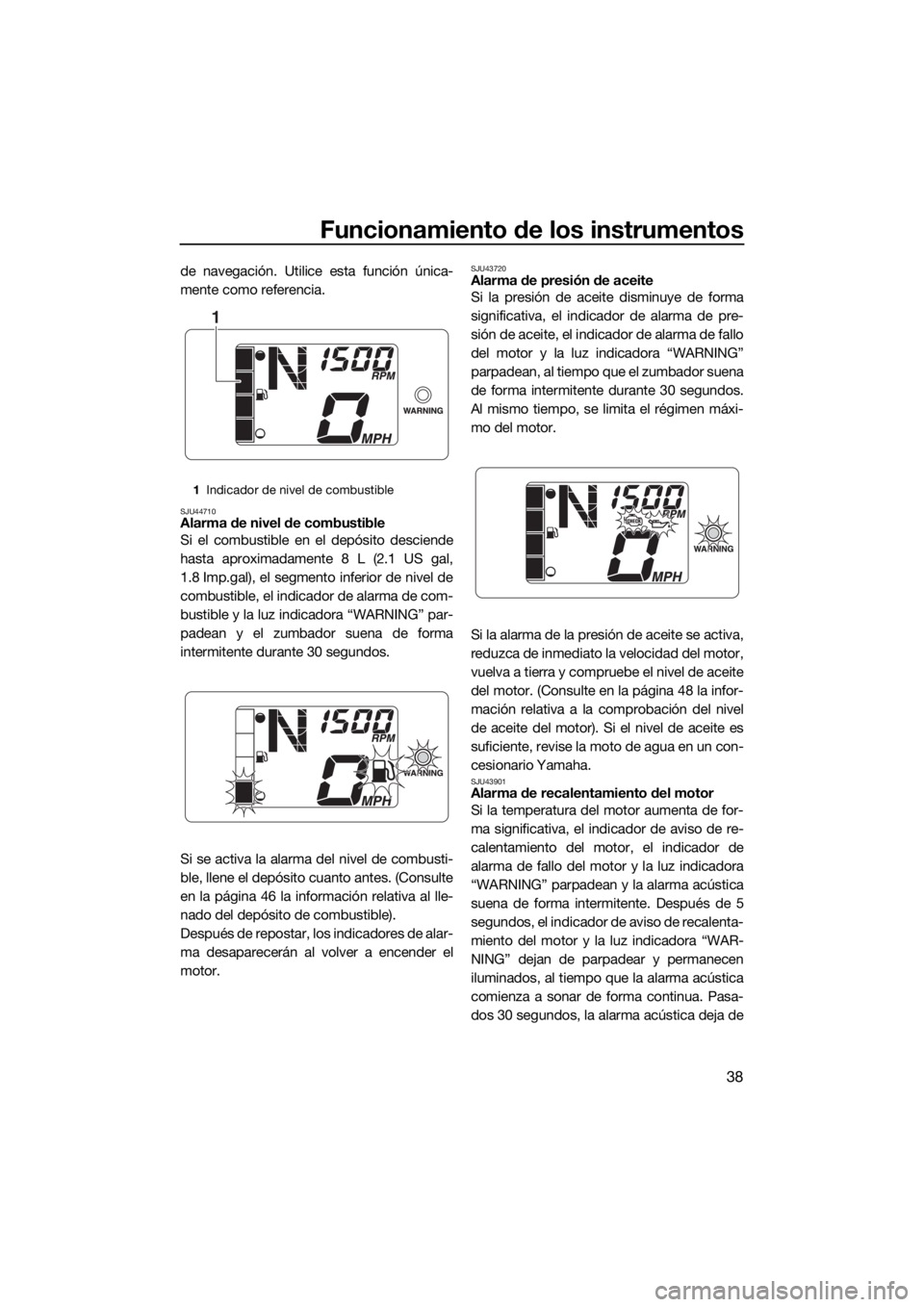

SJU37272Indicador de nivel de combustible
El indicador de nivel de combustible muestra
la cantidad de combustible que queda en el
depósito. La cantidad de combustible que
queda se muestra mediante cuatro segmen-
tos que se van apagando de uno en uno a
medida que disminuye el nivel.
NOTA:
La exactitud del indicador de nivel de com-
bustible varía en función de las condiciones
1Cuentahoras y voltímetro
1Cuentahoras
1
1
1Voltímetro
1
UF3Y71S0.book Page 37 Wednesday, May 24, 2017 3:38 PM

Funcionamiento de los instrumentos
38
de navegación. Utilice esta función única-
mente como referencia.
SJU44710Alarma de nivel de combustible
Si el combustible en el depósito desciende
hasta aproximadamente 8 L (2.1 US gal,
1.8 Imp.gal), el segmento inferior de nivel de
combustible, el indicador de alarma de com-
bustible y la luz indicadora “WARNING” par-
padean y el zumbador suena de forma
intermitente durante 30 segundos.
Si se activa la alarma del nivel de combusti-
ble, llene el depósito cuanto antes. (Consulte
en la página 46 la información relativa al lle-
nado del depósito de combustible).
Después de repostar, los indicadores de alar-
ma desaparecerán al volver a encender el
motor.
SJU43720Alarma de presión de aceite
Si la presión de aceite disminuye de forma
significativa, el indicador de alarma de pre-
sión de aceite, el indicador de alarma de fallo
del motor y la luz indicadora “WARNING”
parpadean, al tiempo que el zumbador suena
de forma intermitente durante 30 segundos.
Al mismo tiempo, se limita el régimen máxi-
mo del motor.
Si la alarma de la presión de aceite se activa,
reduzca de inmediato la velocidad del motor,
vuelva a tierra y compruebe el nivel de aceite
del motor. (Consulte en la página 48 la infor-
mación relativa a la comprobación del nivel
de aceite del motor). Si el nivel de aceite es
suficiente, revise la moto de agua en un con-
cesionario Yamaha.
SJU43901Alarma de recalentamiento del motor
Si la temperatura del motor aumenta de for-
ma significativa, el indicador de aviso de re-
calentamiento del motor, el indicador de
alarma de fallo del motor y la luz indicadora
“WARNING” parpadean y la alarma acústica
suena de forma intermitente. Después de 5
segundos, el indicador de aviso de recalenta-
miento del motor y la luz indicadora “WAR-
NING” dejan de parpadear y permanecen
iluminados, al tiempo que la alarma acústica
comienza a sonar de forma continua. Pasa-
dos 30 segundos, la alarma acústica deja de
1Indicador de nivel de combustible
1
UF3Y71S0.book Page 38 Wednesday, May 24, 2017 3:38 PM

Funcionamiento de los instrumentos
39
sonar. Mientras está activada la alarma de re-
calentamiento del motor, el régimen máximo
del motor queda limitado.
Si se activa la alarma de recalentamiento, re-
duzca inmediatamente el régimen del motor,
vuelva a tierra y compruebe si sale agua por
el surtidor testigo del agua de refrigeración
cuando el motor está en marcha. Si no sale
agua, pare el motor y compruebe si la toma
de admisión del chorro está obstruida. (Con-
sulte en la página 93 la información relativa a
la toma de admisión del chorro). ATENCIÓN:
Si no consigue identificar y corregir la
causa del recalentamiento, consulte a un
concesionario Yamaha. Si sigue navegan-
do a velocidades altas el motor puede su-
frir averías graves.
[SCJ00042]
SJU44690
Alarma de comprobación del motor
Si el sistema detecta el fallo de un sensor o
un cortocircuito, el indicador de alarma de
avería del motor y la luz de alarma “WAR-NING” parpadean y el zumbador suena de
forma intermitente durante 30 segundos.
Si se para el motor después de que se haya
activado la alarma de comprobación del mo-
tor, la parte del tacómetro en la pantalla de
información muestra alternativamente el
cuentahoras y un código de error a intervalos
de 3 segundos.
Si se activa la alarma para comprobación del
motor, reduzca de inmediato la velocidad del
motor, vuelva a tierra y lleve la moto de agua
a un concesionario Yamaha para revisión.
1Código de error
1
UF3Y71S0.book Page 39 Wednesday, May 24, 2017 3:38 PM

Funcionamiento de equipos
40
SJU40334

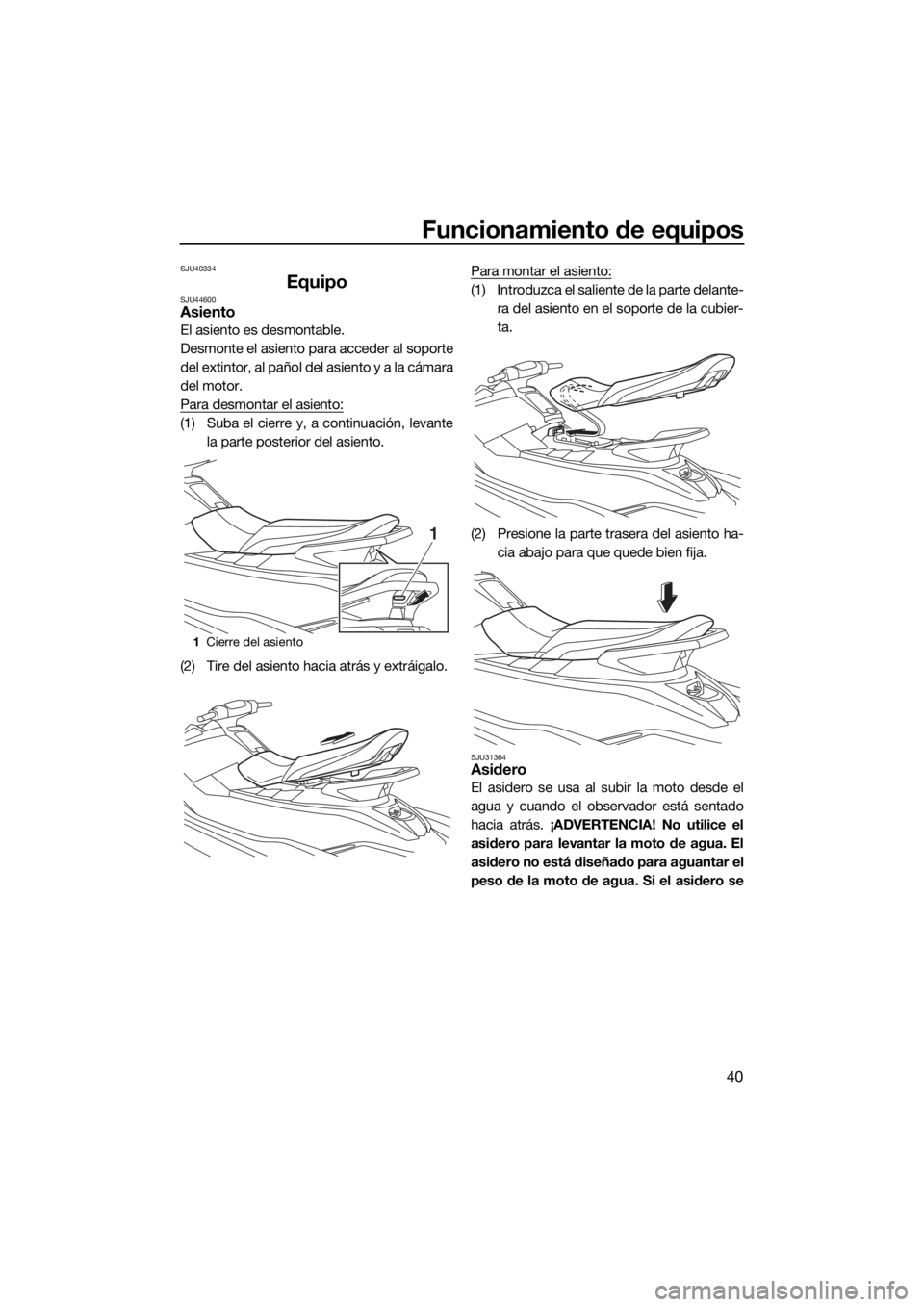

EquipoSJU44600Asiento
El asiento es desmontable.
Desmonte el asiento para acceder al soporte
del extintor, al pañol del asiento y a la cámara
del motor.
Para desmontar el asiento:
(1) Suba el cierre y, a continuación, levante
la parte posterior del asiento.
(2) Tire del asiento hacia atrás y extráigalo.Para montar el asiento:
(1) Introduzca el saliente de la parte delante-
ra del asiento en el soporte de la cubier-
ta.
(2) Presione la parte trasera del asiento ha-
cia abajo para que quede bien fija.

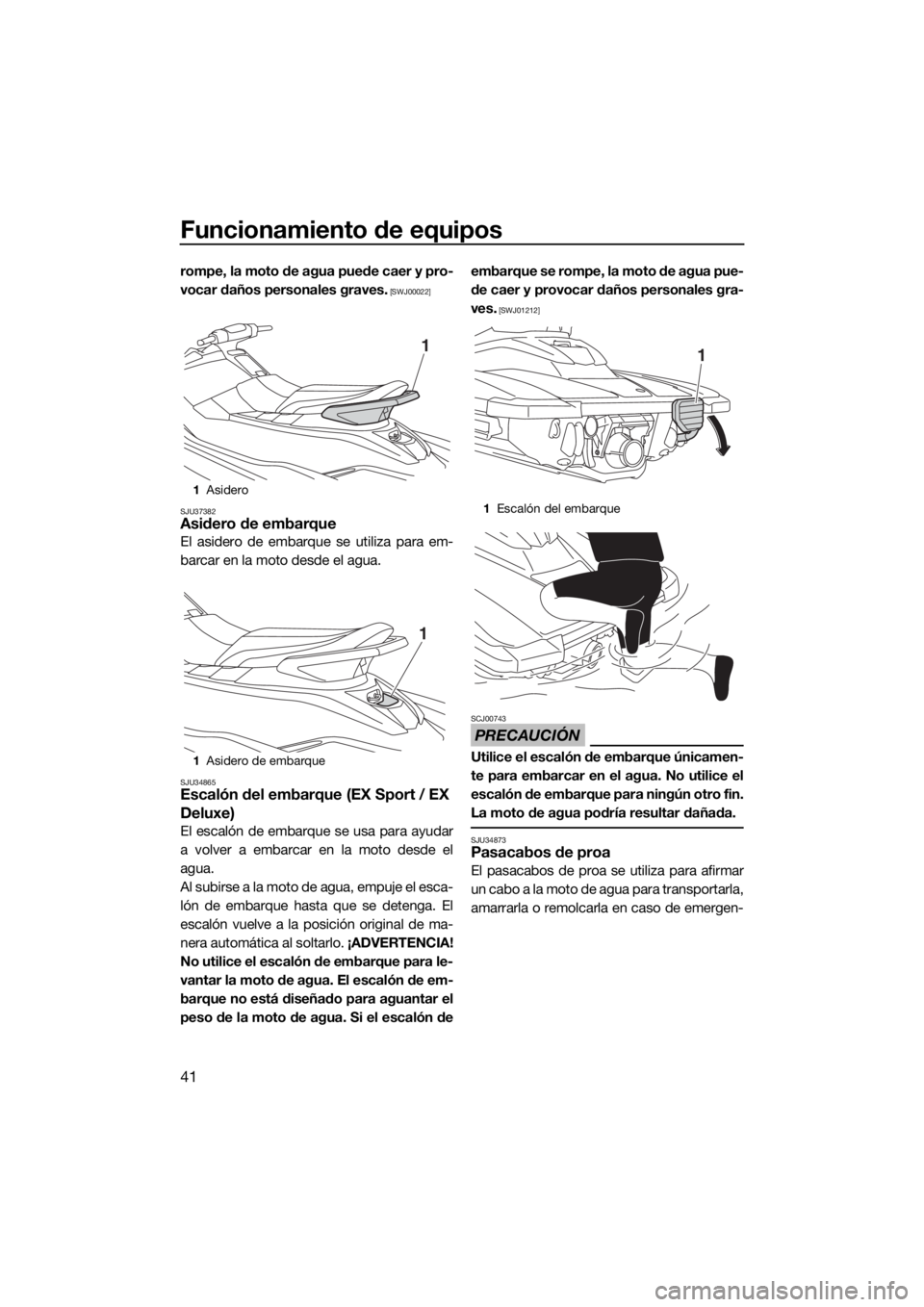

SJU31364Asidero
El asidero se usa al subir la moto desde el
agua y cuando el observador está sentado
hacia atrás. ¡ADVERTENCIA! No utilice el
asidero para levantar la moto de agua. El
asidero no está diseñado para aguantar el
peso de la moto de agua. Si el asidero se
1Cierre del asiento
1
UF3Y71S0.book Page 40 Wednesday, May 24, 2017 3:38 PM

Funcionamiento de equipos
41
rompe, la moto de agua puede caer y pro-
vocar daños personales graves.
[SWJ00022]
SJU37382
Asidero de embarque
El asidero de embarque se utiliza para em-
barcar en la moto desde el agua.
SJU34865Escalón del embarque (EX Sport / EX
Deluxe)
El escalón de embarque se usa para ayudar
a volver a embarcar en la moto desde el
agua.
Al subirse a la moto de agua, empuje el esca-
lón de embarque hasta que se detenga. El
escalón vuelve a la posición original de ma-
nera automática al soltarlo. ¡ADVERTENCIA!
No utilice el escalón de embarque para le-
vantar la moto de agua. El escalón de em-
barque no está diseñado para aguantar el
peso de la moto de agua. Si el escalón deembarque se rompe, la moto de agua pue-
de caer y provocar daños personales gra-
ves.
[SWJ01212]
PRECAUCIÓN
SCJ00743
Utilice el escalón de embarque únicamen-
te para embarcar en el agua. No utilice el
escalón de embarque para ningún otro fin.
La moto de agua podría resultar dañada.
SJU34873Pasacabos de proa
El pasacabos de proa se utiliza para afirmar
un cabo a la moto de agua para transportarla,
amarrarla o remolcarla en caso de emergen-
1Asidero
1Asidero de embarque
1
1
1Escalón del embarque
1
UF3Y71S0.book Page 41 Wednesday, May 24, 2017 3:38 PM

Funcionamiento de equipos
42
cia. (Consulte en la página 95 la información
relativa al remolque de la moto de agua).
SJU34882Pasacabos de popa
Los pasacabos de popa se utilizan para atar
un cabo a la moto de agua cuando se trans-
porta o se amarra.
SJU40423Cornamusa
La cornamusa se utiliza para amarrar un cabo
de esquí a la moto de agua cuando se remol-
ca a un practicante de wakeboarding o esquí
acuático. ¡ADVERTENCIA! No utilice la cor-
namusa para levantar la moto de agua. La
cornamusa no está diseñada para aguan-
tar el peso de la moto de agua. Si la corna-
musa se rompe, la moto de agua puedecaer y provocar daños personales graves.
[SWJ01511]
SJU31685
Pañoles
Esta moto de agua está dotada con los si-
guientes espacios de almacenamiento.
Los pañoles no son estancos. Si lleva objetos
que deban mantenerse secos, guárdelos en
una bolsa impermeable.
Verifique que los pañoles estén bien cerrados
antes de utilizar la moto de agua.
SJU44660Compartimento de almacenamiento de
proa
El compartimento de almacenamiento de
proa está situado debajo de la tapa.
1Pasacabos de proa
1Pasacabos de popa
1
1
1Cornamusa
1
UF3Y71S0.book Page 42 Wednesday, May 24, 2017 3:38 PM

Funcionamiento de equipos
43

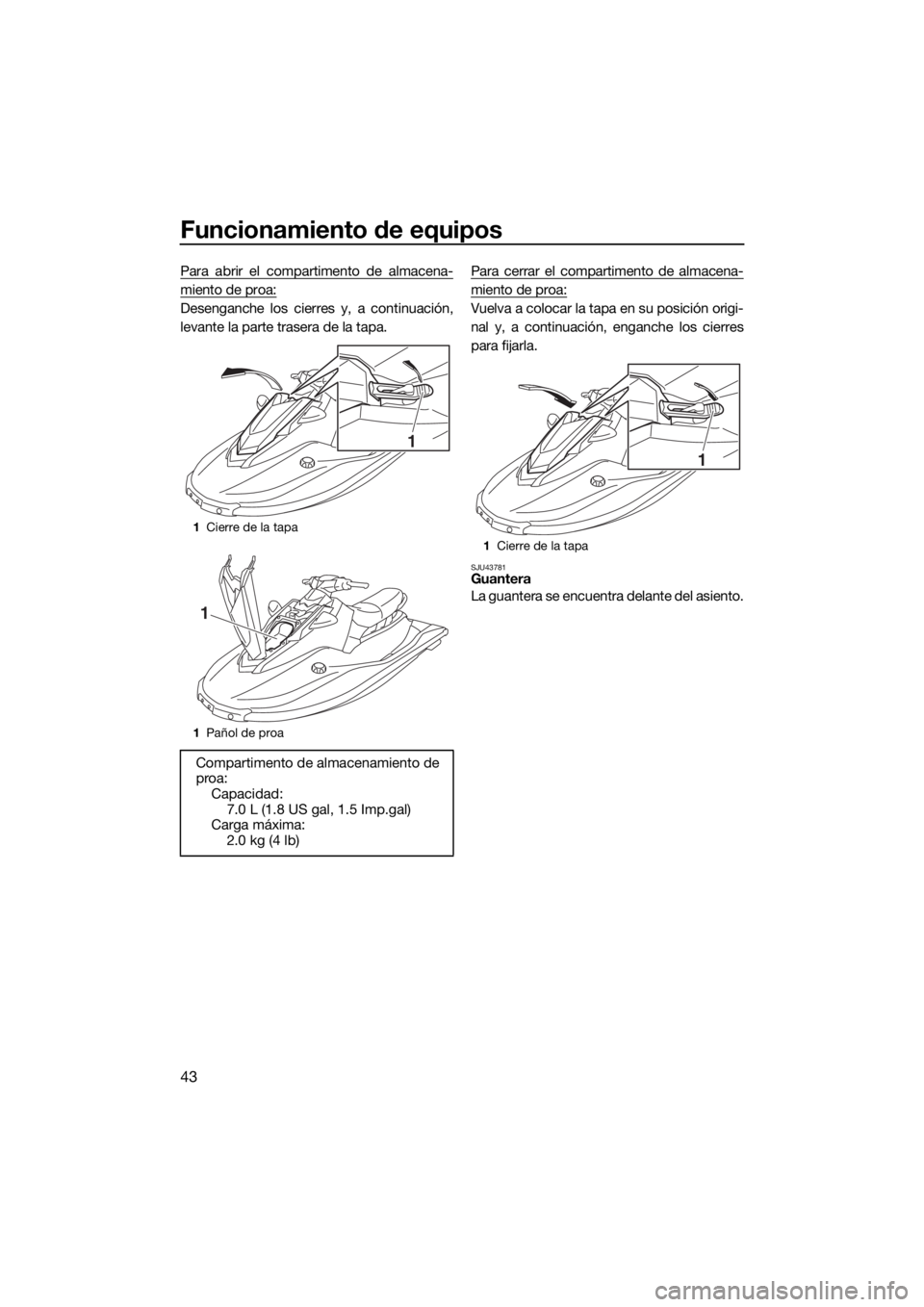

Para abrir el compartimento de almacena-
miento de proa:
Desenganche los cierres y, a continuación,
levante la parte trasera de la tapa.Para cerrar el compartimento de almacena-
miento de proa:
Vuelva a colocar la tapa en su posición origi-
nal y, a continuación, enganche los cierres
para fijarla.
SJU43781Guantera
La guantera se encuentra delante del asiento.
1Cierre de la tapa
1Pañol de proa
Compartimento de almacenamiento de
proa:
Capacidad:
7.0 L (1.8 US gal, 1.5 Imp.gal)
Carga máxima:
2.0 kg (4 lb)
1
1
1Cierre de la tapa
1
UF3Y71S0.book Page 43 Wednesday, May 24, 2017 3:38 PM
