Risoluzione dei guasti
94
(2) Rimuovere le alghe o i detriti intorno alla
presa d’acqua dell’idrogetto, dall’albero
di trasmissione, dalla girante, dalla sede
della pompa e dall’ugello direzionale.
Se la rimozione dovesse risultare difficol-
tosa, consultare il concessionario
Yamaha di fiducia.
HJU43472Sollevamento della cucchiaia
ribaltabile per l’inversione del flusso
(EX Deluxe)
Se si verifica un’anomalia al sistema RiDE e la
cucchiaia ribaltabile per l’inversione del flus-
so rimane abbassata, la moto d’acqua non
potrà spostarsi in marcia avanti.
Dopo aver sollevato la cucchiaia ribaltabile
per l’inversione del flusso per consentire alla
moto d’acqua di spostarsi in marcia avanti,
tornare immediatamente a riva e far control-
lare la moto da un concessionario Yamaha.
Per sollevare la cucchiaia ribaltabile per l’in-
versione del flusso:
(1) Arrestare il motore e rimuovere la forcella
dall’interruttore di spegnimento di emer-
genza del motore.
(2) Immergersi nell’acqua e spostarsi sul
lato posteriore della moto d’acqua.
(3) Far scorrere l’asta del cambio verso la
prua e scollegare il giunto dell’asta dal
giunto sferico.(4) Sollevare la cucchiaia ribaltabile per l’in-
versione del flusso in posizione di marcia
avanti.
NOTA:
Con l’asta del cambio ancora scollegata, la
cucchiaia ribaltabile per l’inversione del
flusso non si sposta in posizione neutra o di
retromarcia, neanche premendo la leva Ri-
DE.
Se si preme la leva RiDE con l’asta del
cambio scollegata, la moto d’acqua si spo-
sta in marcia avanti.
HJU34642Avviamento in caso di batteria scarica
Se la batteria della moto d’acqua si è scarica-
ta, si può avviare il motore con una batteria
da 12 Volt e cavi di emergenza.
HJU34664Collegamento dei cavi di emergenza
AVVERTENZA
HWJ01251
Per evitare l’esplosione della batteria e
danneggiamenti gravi dell’impianto elettri-
co:
Non invertire i poli dei cavi di emergenza
quando li si collega alle batterie.
Non collegare il cavo di emergenza ne-
gativo (–) al morsetto negativo (–) della
batteria della moto d’acqua.

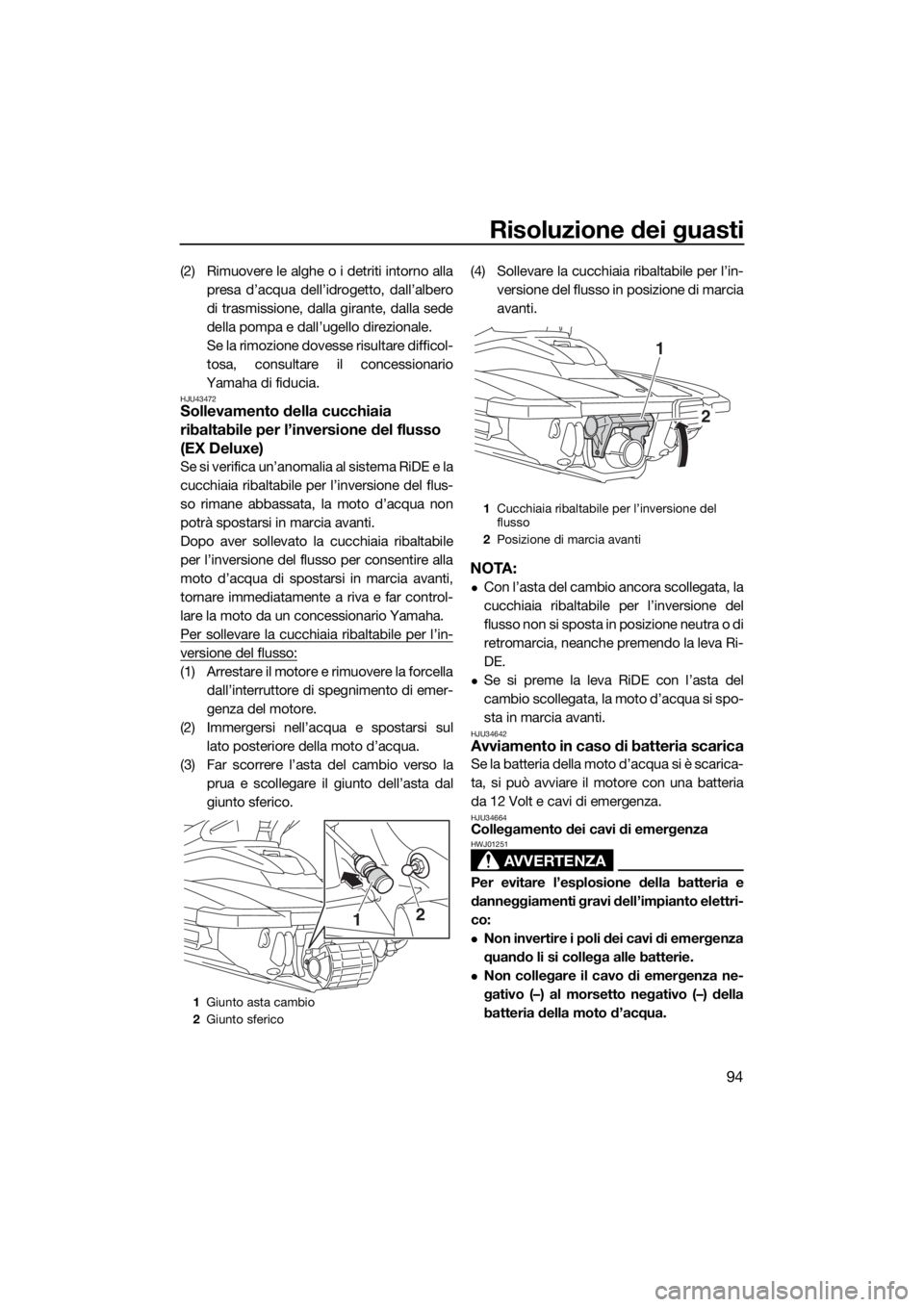

1Giunto asta cambio
2Giunto sferico
12
1Cucchiaia ribaltabile per l’inversione del
flusso
2Posizione di marcia avanti
1
2
UF3Y71H0.book Page 94 Wednesday, May 24, 2017 3:17 PM

Risoluzione dei guasti
95
Non fare entrare in contatto il cavo di
emergenza positivo (+) con il cavo di
emergenza negativo (–).
(1) Collegare il cavo di emergenza positivo
(+) ai morsetti positivi (+) di entrambe le
batterie.
(2) Collegare una estremità del cavo di
emergenza negativo (–) al morsetto ne-
gativo (–) della batteria esterna.
(3) Collegare l’altra estremità del cavo
d’emergenza negativo (–) ad un anello di
sollevamento motore.
(4) Avviare il motore e poi scollegare i cavi
invertendo le fasi della procedura sopra
descritta. (Vedere pagina 27 per informa-
zioni sull’avviamento del motore.)
HJU34716Rimorchio della moto d’acqua
AVVERTENZA
HWJ00812
Il conducente dell’imbarcazione che ri-
morchia deve mantenere la velocità al
minimo ed evitare il traffico o gli ostacoli
che potrebbero costituire un pericolo
per il conducente della moto d’acqua.
La cima di rimorchio deve essere lunga
abbastanza da impedire la collisione
della moto d’acqua con l’imbarcazioneche la rimorchia in caso di riduzione del-
la velocità di rimorchio.
Se il mezzo smette di funzionare in acqua, è
possibile rimorchiarlo a riva.
Per rimorchiare la moto d’acqua:
Utilizzare una cima di rimorchio lunga tre vol-
te la somma delle lunghezze dell’imbarcazio-
ne che rimorchia e della moto d’acqua.
(1) Fissare saldamente la cima al golfare di
prua della moto d’acqua da rimorchiare.
(2) Sedersi a cavalcioni della sella e reggersi
al manubrio per tenere in equilibrio la
moto d’acqua. ATTENZIONE: Durante
il rimorchio della moto d’acqua, la
prua deve essere mantenuta sollevata
dall’acqua, altrimenti l’acqua potreb-
be inondare il vano motore o penetra-
re nel motore causando gravi danni.
[HCJ01331]
Trainare la moto d’acqua a 8 km/h (5 mph) o
meno. ATTENZIONE: Rimorchiare la moto
d’acqua a 8 km/h (5 mph) o meno, altri-
menti l’acqua potrebbe inondare il vano
motore o penetrare nel motore causando
gravi danni.
[HCJ01322]
HJU42101
Moto d’acqua sommersa
Se la moto d’acqua è sommersa o inondata
d’acqua, scaricare l’acqua di sentina dal
vano motore. Poi, fare controllare la moto

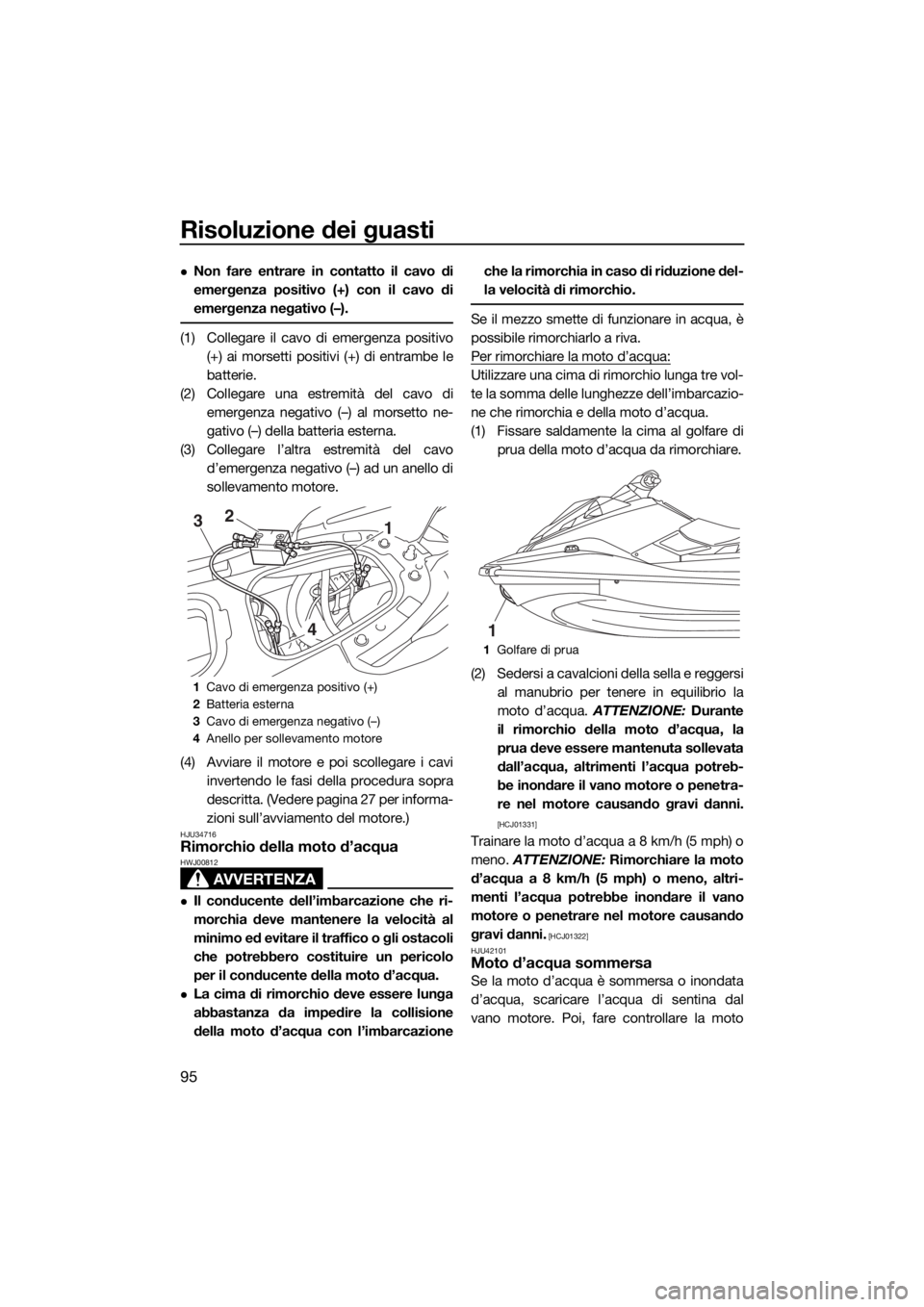

1Cavo di emergenza positivo (+)
2Batteria esterna
3Cavo di emergenza negativo (–)
4Anello per sollevamento motore
123
4
1Golfare di prua
1
UF3Y71H0.book Page 95 Wednesday, May 24, 2017 3:17 PM

Risoluzione dei guasti
96
d’acqua da un concessionario Yamaha al più
presto possibile.
Se la moto d’acqua è sommersa:
(1) Rimuovere la moto d’acqua dall’acqua e
scaricare l’acqua dai gavoni e dai cas-
settini portaoggetti.
(2) Scaricare l’acqua di sentina dal vano
motore. (Vedere pagina 50 per informa-
zioni sullo scarico dell’acqua di sentina.)
(3) Fare revisionare la moto d’acqua da un
concessionario Yamaha al più presto
possibile. ATTENZIONE: Ricordarsi di
fare controllare la modo d’acqua da
un concessionario Yamaha. Altrimenti
il motore potrebbe danneggiarsi se-
riamente.
[HCJ00792]
UF3Y71H0.book Page 96 Wednesday, May 24, 2017 3:17 PM

97
Indice
A
Acceleratore, leva .................................... 28
Accostamento a riva e ormeggio della
moto d’acqua ....................................... 76
Acqua di sentina, controllo ...................... 56
Acqua di sentina, scarico ......................... 50
Acqua di sentina, scarico a terra ............. 50
Acqua di sentina, scarico in acqua .......... 50
Allarme livello carburante ......................... 38
Arresto della moto d’acqua...................... 69
Avviamento, interruttore........................... 27
B
Batteria, assistenza .................................. 80
Batteria, avviamento se scarica ............... 94
Batteria, controlli ...................................... 56
C
Capovolta, moto d’acqua ........................ 75
Carburante ............................................... 46
Carburante, indicatore livello ................... 37
Carburante, requisiti relativi a .................. 46
Carrello, partenza da................................ 74
Carrello, trasporto su ............................... 51
Cassettino portaoggetti ........................... 43
Cavi di emergenza, collegamento............ 94
Centro informativo multifunzione,
controllo ................................................ 62
Cofano, controllo ..................................... 61
Come usare la moto d’acqua in
retromarcia o in folle (EX Sport /
EX Deluxe) ............................................ 70
Componenti principali, ubicazione........... 23
Condotti dell’acqua di raffreddamento,
lavaggio ................................................ 78
Contagiri................................................... 36
Contaore e voltmetro ............................... 37
Controlli dei tappi filettati di scarico di
poppa ................................................... 61
Controlli del supporto estintore ............... 60
Controlli della leva RiDE (EX Deluxe) ....... 59
Controllo del sistema del cambio
(EX Deluxe) ........................................... 62
Controllo dell’ugello direzionale
dell’idrogetto e della cucchiaia
ribaltabile per l’inversione del flusso
(EX Sport / EX Deluxe) .......................... 61D
Display delle informazioni ........................ 35
Dopo aver tolto la moto dall’acqua .......... 77
Dopo l’utilizzo, controlli ............................ 61
Dotazione ................................................. 40
Dotazioni di sicurezza, controllo .............. 60
E
Elenco dei controlli prima dell’utilizzo ...... 53
Emergenza, procedure ............................. 93
Equipaggiamento consigliato................... 15
Estintore, controllo ................................... 60
Etichette, altre ............................................ 9
Etichette di pericolo ................................... 5
Etichette, importanti ................................... 4
G
Galloccia .................................................. 42
Gavone e cassettino portaoggetti ............ 42
Gavoni e cassettini portaoggetti,
controlli ................................................. 60
Glossario, moto d’acqua.......................... 22
Gradino di risalita (EX Sport /
EX Deluxe) ............................................ 41
Guasti, individuazione .............................. 90
Guida, posizione ...................................... 64
I
Imparare a conoscere la moto d’acqua ... 63
Imparare ad usare la moto d’acqua ......... 63
Impianto di alimentazione, controlli ......... 55
Incustodita, moto d’acqua ....................... 65
Indicatore senso di marcia (EX Deluxe).... 36
Individuazione dei guasti, tabella ............. 90
Interruttori, controlli .................................. 59
K
Kit utensili in dotazione ............................ 85
L
Leva dell’acceleratore, controlli ............... 59
Leva RiDE (EX Deluxe) ............................. 28
Limitazioni poste ai potenziali
conducenti della moto d’acqua ............ 10
Livello carburante, controllo..................... 55
Livello olio motore, controllo .................... 56
Lubrificazione ........................................... 83
Lungo termine, rimessaggio..................... 82
M
Maniglia di risalita .................................... 41
UF3Y71H0.book Page 97 Wednesday, May 24, 2017 3:17 PM

Indice
98
Maniglia tientibene ................................... 40
Manutenzione........................................... 85
Modello, informazioni ................................. 3
Molo, salita a bordo e partenza da .......... 74
Moto d’acqua, caratteristiche .................. 16
Moto d’acqua, come usare la ............ 63, 66
Moto d’acqua, funzioni di controllo ......... 27
Moto d’acqua, funzioni di navigazione .... 31
Moto d’acqua, messa in acqua ............... 64
Moto d’acqua sommersa ......................... 95
Motore, controllo...................................... 56
Motore in acqua, avviamento .................. 64
Motore, interruttore di spegnimento ........ 27
Motore, interruttore di spegnimento di
emergenza ............................................ 27
Motore, numero di serie ............................. 1
Multifunzione, centro informativo............. 35
N
Navigazione, limitazioni............................ 11
Navigazione sicura, regole ....................... 20
Numeri di identificazione............................ 1
Numero di identificazione della moto
d’acqua (CIN).......................................... 1
O
Olio motore .............................................. 48
Olio motore e filtro olio............................. 88
Operazioni dopo l’utilizzo......................... 78
P
Partenza ................................................... 73
Passeggeri, salita a bordo con ................ 72
Poppa, golfari........................................... 42
Presa d’acqua dell’idrogetto, controlli ..... 60
Presa d’acqua dell’idrogetto e della
girante, pulizia....................................... 93
Prima dell’utilizzo, controlli ...................... 55
Prima dell’utilizzo, punti da controllare .... 55
Principale, numero di identificazione
(PRI-ID) ................................................... 1
Produzione, etichetta data ......................... 2
Prua, gavone ............................................ 42
Prua, golfare............................................. 41
Pulizia ....................................................... 82
Pulizia della moto d’acqua ....................... 79
R
Regime minimo motore, controllo............ 62Requisiti dell’olio motore.......................... 48
Requisiti per l’utilizzo ............................... 13
Rimorchio della moto d’acqua ................. 95
Rischi, informazioni .................................. 16
Rodaggio .................................................. 52
Ruggine, protezione ................................. 83
S
Salire a bordo della moto d’acqua ........... 71
Salita a bordo senza assistenza............... 71
Scafo e ponte, controllo ........................... 60
Sella ......................................................... 40
Separatore acqua..................................... 30
Separatore d’acqua, controllo ................. 56
Sistema del cambio (EX Deluxe) .............. 32
Sistema dello sterzo, controlli .................. 57
Sistema di retromarcia, controlli
(EX Sport) .............................................. 58
Sistema di retromarcia (EX Sport) ............ 31
Sollevamento della cucchiaia ribaltabile
per l’inversione del flusso
(EX Deluxe)............................................ 94
Spegnere il motore................................... 65
Spia di allarme controllo motore .............. 39
Spia di allarme pressione olio .................. 38
Spia di allarme surriscaldamento
motore .................................................. 38
Sterzo, sistema ........................................ 29
Supporto estintore ................................... 45
T
Tabella di manutenzione periodica .......... 86
Targhetta del produttore ............................ 3
Tirante di spegnimento di emergenza
del motore, controllo ............................ 59
U
Uscita di controllo dell’acqua di
raffreddamento ..................................... 29
Uscita di controllo dell’acqua di
raffreddamento, controllo ..................... 62
Utilizzo in zone in cui si accumulano
alghe ..................................................... 76
Utilizzo responsabile della moto
d’acqua ................................................. 21
V
Vano motore, controllo............................. 55
Vano portaoggetti sotto alla sella............. 44
UF3Y71H0.book Page 98 Wednesday, May 24, 2017 3:17 PM

Indice
99
Velocità, indicatore .................................. 35
Virate, esecuzione .................................... 67
W
Wakeboarding e sci d’acqua ................... 18
UF3Y71H0.book Page 99 Wednesday, May 24, 2017 3:17 PM

A5-tate_Blank.fm Page 1 Thursday, November 24, 2011 4:30 PM

Stampato negli U.S.A.
Giugno 2017–0.5 × 1 CR
UF3Y71H0.book Page 1 Wednesday, May 24, 2017 3:17 PM
