YAMAHA EX DELUXE 2018 Manuale duso (in Italian)

Controlli prima dell’utilizzo
54
NOTA:
Per garantire sicurezza e affidabilità, eseguire i controlli prima dell’utilizzo ogni volta che si uti-
lizza la moto d’acqua.
Supporto estintoreVerificare che il supporto estintore non sia danneg-
giato.60
EstintoreControllare le condizioni dell’estintore. 60
Dotazioni di sicurezzaControllare che le dotazioni di sicurezza conformi
alle normative vigenti siano a bordo.60
Scafo e ponteControllare se lo scafo e il ponte sono danneggiati. 60
Presa d’acqua dell’idroget-
toControllare se la presa d’acqua dell’idrogetto è dan-
neggiata oppure ostruita.60
Ugello direzionale dell’idro-
getto e della cucchiaia ri-
baltabile per l’inversione
del flusso (EX Sport / EX
Deluxe)Controllare che l’ugello direzionale dell’idrogetto e
la cucchiaia ribaltabile per l’inversione del flusso
non siano danneggiati.61
Tappi di scarico di poppaControllare se i tappi di scarico di poppa sono dan-
neggiati o contengono materiale estraneo, quindi
controllare se sono saldamente installati.61
CofanoControllare che il cofano sia fissato correttamente. 61
SellaControllare che la sella sia fissata correttamente. 40
CONTROLLI DOPO L’UTILIZZO

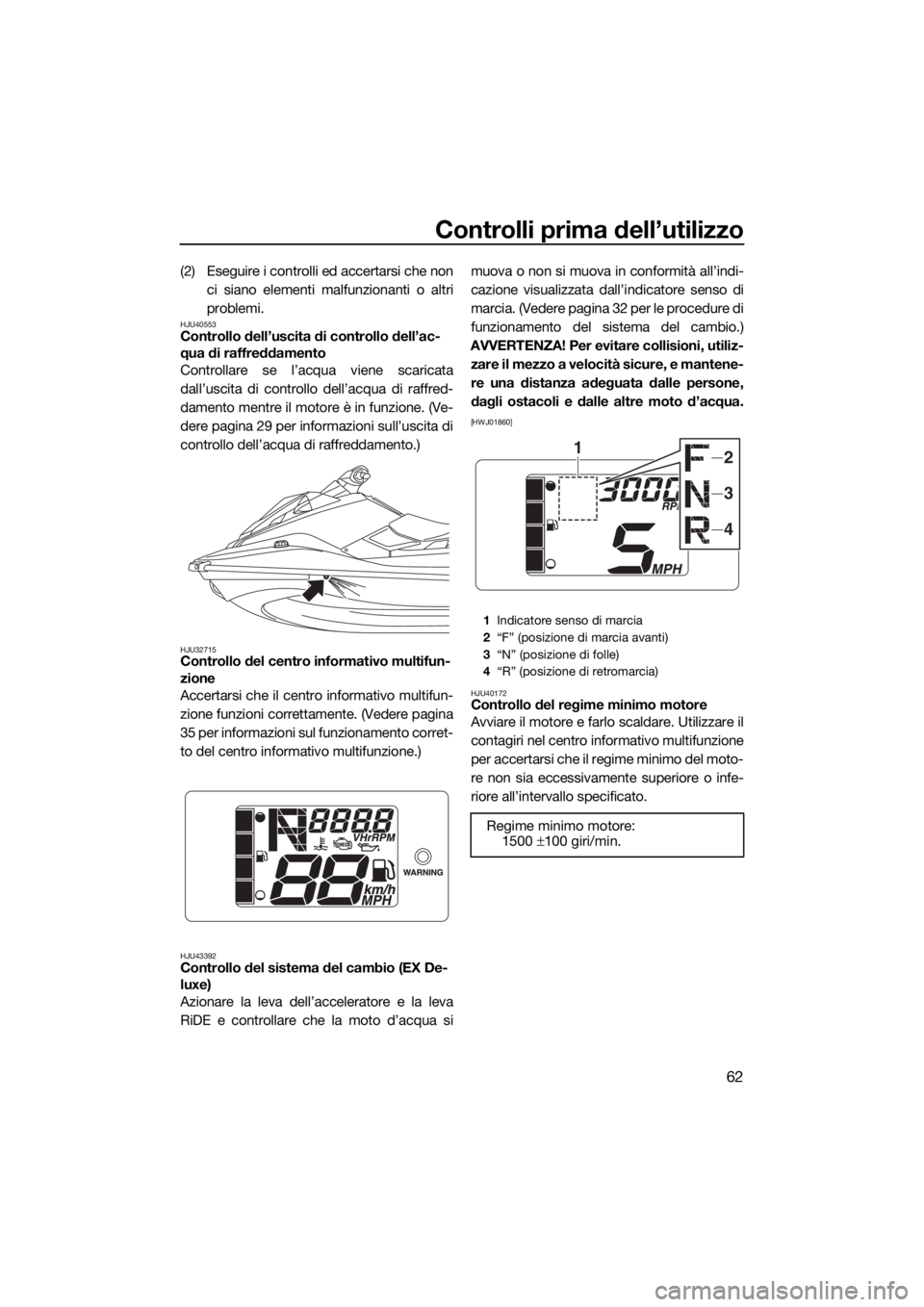

Uscita di controllo dell’ac-
qua di raffreddamentoControllare se l’acqua viene scaricata dall’uscita di
controllo dell’acqua di raffreddamento mentre il mo-
tore è in funzione.62
Centro informativo multi-
funzioneControllare il corretto funzionamento del centro in-
formativo multifunzione.62
Sistema del cambio (EX De-
luxe)Controllare il corretto funzionamento del sistema
del cambio.62
Regime minimo motoreControllare il regime minimo del motore. 62 VOCE PROCEDURA DI CONTROLLO PAGINA
UF3Y71H0.book Page 54 Wednesday, May 24, 2017 3:17 PM

Controlli prima dell’utilizzo
55
HJU32282
Punti da controllare prima
dell’utilizzo
HJU44550Controlli prima dell’utilizzo
Eseguire i controlli prima dell’utilizzo riportati
nell’elenco dei controlli prima dell’utilizzo
mentre la moto d’acqua è a terra.
Per eseguire i controlli prima dell’utilizzo:
(1) Rimuovere la sella, lo scomparto porta-
oggetti sotto alla sella e il supporto estin-
tore. (Vedere a pagina 40 per le
procedure di rimozione e installazione
della sella, a pagina 44 per le informazio-
ni sullo scomparto portaoggetti sotto alla
sella e a pagina 45 per le informazioni sul
supporto estintore.)
(2) Eseguire i controlli ed accertarsi che non
ci siano elementi malfunzionanti o altri
problemi.
(3) Dopo aver completato questi controlli,
installare saldamente lo scomparto por-
taoggetti sotto alla sella, il supporto
estintore e la sella nelle loro posizioni ori-
ginali.
HJU32334Controllo del vano motore
AVVERTENZA
HWJ00462
La mancata ventilazione del vano motore
può causare incendi o esplosioni. Non av-
viare il motore se di sono perdite di carbu-
rante.
Ventilare il vano motore. Lasciare il vano mo-
tore aperto per alcuni minuti per permettere
la fuoriuscita di eventuali vapori di carburan-
te.Accertarsi che la parte interna del vano moto-
re non sia danneggiata.
HJU34215Controlli dell’impianto di alimentazione
AVVERTENZA
HWJ00382
Le perdite di carburante possono provo-
care incendi o esplosioni.
Verificare regolarmente l’assenza di
perdite di carburante.
Se si constatano perdite di carburante,
fare riparare il circuito del carburante da
un meccanico qualificato. Riparazioni
improprie possono rendere insicuro
l’utilizzo della moto d’acqua.
Accertarsi che non ci siano danni, perdite o
altri problemi nell’impianto di alimentazione.
Controllare:
Danneggiamenti al tappo del bocchettone
del serbatoio del carburante e alla sua
guarnizione
Danneggiamenti o perdite nel serbatoio del
carburante
Danneggiamenti o perdite ai tubi flessibili
del carburante ed ai giunti
Danneggiamenti o perdite nel tubo di sfiato
del serbatoio del carburante
HJU36875Controllo del livello carburante
Controllare il livello del carburante nel serba-
toio.
UF3Y71H0.book Page 55 Wednesday, May 24, 2017 3:17 PM

Controlli prima dell’utilizzo
56
Se necessario, aggiungere del carburante.
(Vedere pagina 46 per informazioni sul riforni-
mento del serbatoio carburante.)

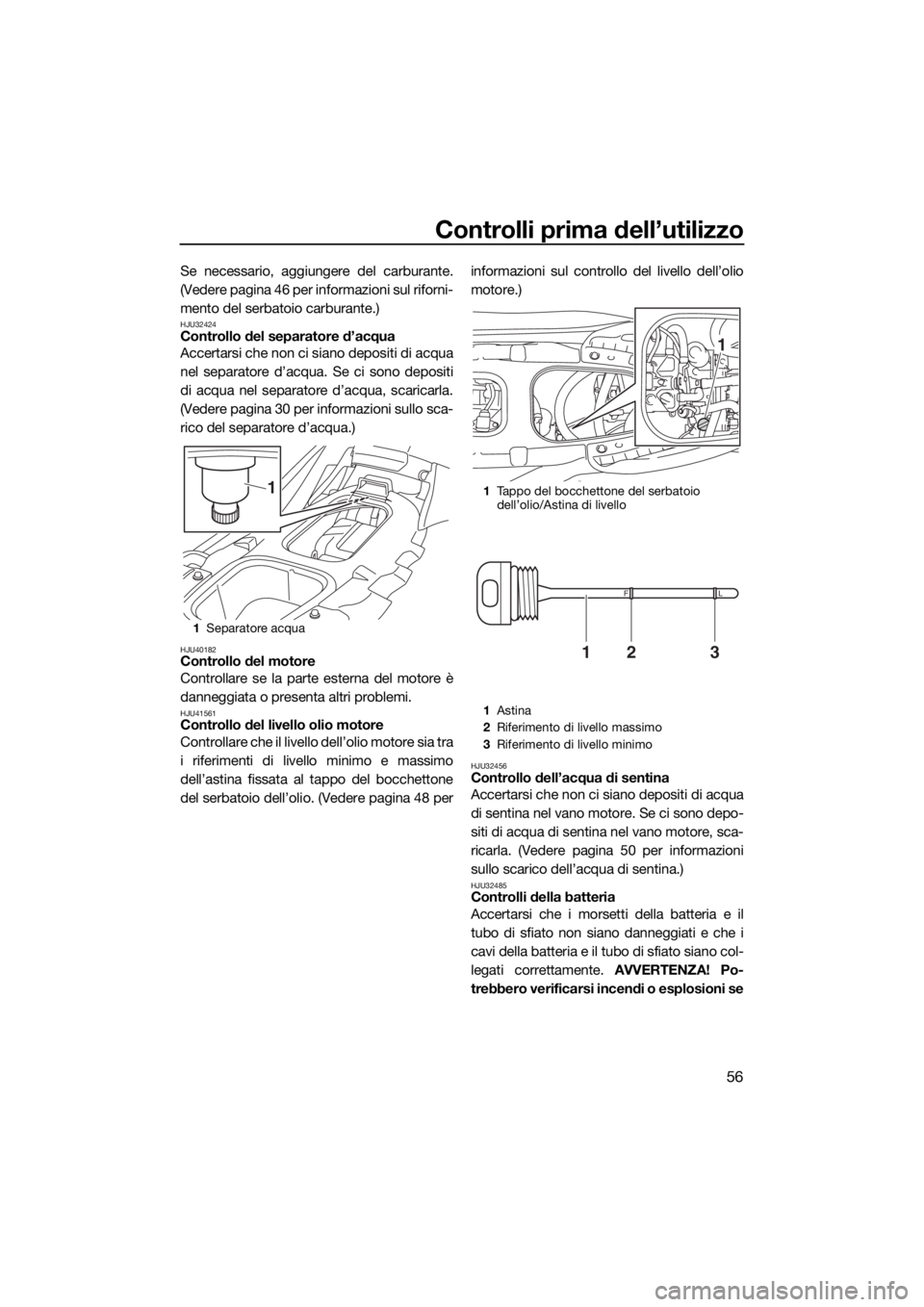

HJU32424Controllo del separatore d’acqua
Accertarsi che non ci siano depositi di acqua
nel separatore d’acqua. Se ci sono depositi
di acqua nel separatore d’acqua, scaricarla.
(Vedere pagina 30 per informazioni sullo sca-
rico del separatore d’acqua.)
HJU40182Controllo del motore
Controllare se la parte esterna del motore è
danneggiata o presenta altri problemi.
HJU41561Controllo del livello olio motore
Controllare che il livello dell’olio motore sia tra
i riferimenti di livello minimo e massimo
dell’astina fissata al tappo del bocchettone
del serbatoio dell’olio. (Vedere pagina 48 perinformazioni sul controllo del livello dell’olio
motore.)
HJU32456Controllo dell’acqua di sentina
Accertarsi che non ci siano depositi di acqua
di sentina nel vano motore. Se ci sono depo-
siti di acqua di sentina nel vano motore, sca-
ricarla. (Vedere pagina 50 per informazioni
sullo scarico dell’acqua di sentina.)

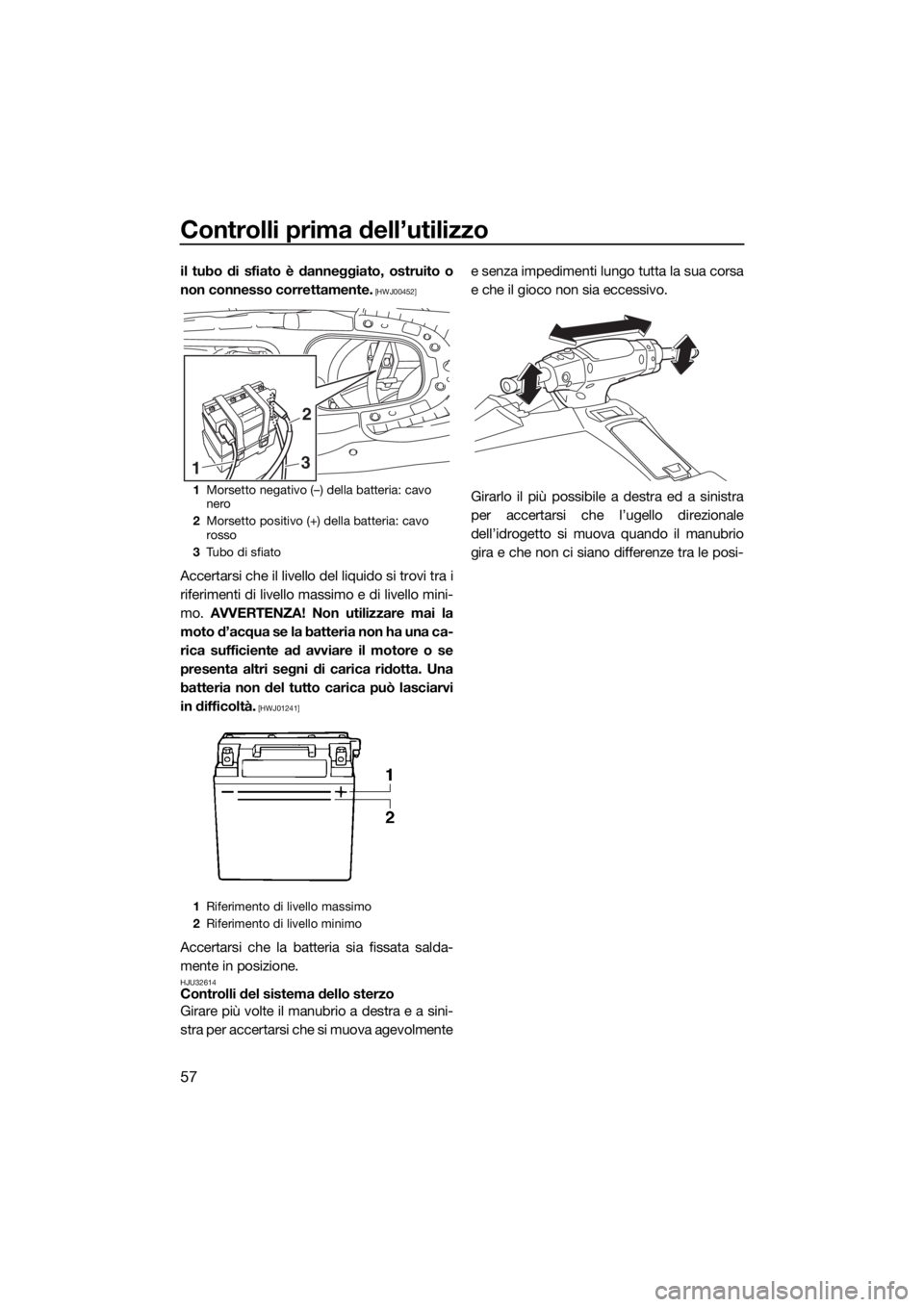

HJU32485Controlli della batteria
Accertarsi che i morsetti della batteria e il
tubo di sfiato non siano danneggiati e che i
cavi della batteria e il tubo di sfiato siano col-
legati correttamente. AVVERTENZA! Po-
trebbero verificarsi incendi o esplosioni se
1Separatore acqua
11Tappo del bocchettone del serbatoio
dell’olio/Astina di livello
1Astina
2Riferimento di livello massimo
3Riferimento di livello minimo
1
FL
213
UF3Y71H0.book Page 56 Wednesday, May 24, 2017 3:17 PM

Controlli prima dell’utilizzo
57
il tubo di sfiato è danneggiato, ostruito o
non connesso correttamente.
[HWJ00452]
Accertarsi che il livello del liquido si trovi tra i
riferimenti di livello massimo e di livello mini-
mo. AVVERTENZA! Non utilizzare mai la
moto d’acqua se la batteria non ha una ca-
rica sufficiente ad avviare il motore o se
presenta altri segni di carica ridotta. Una
batteria non del tutto carica può lasciarvi
in difficoltà.
[HWJ01241]
Accertarsi che la batteria sia fissata salda-
mente in posizione.

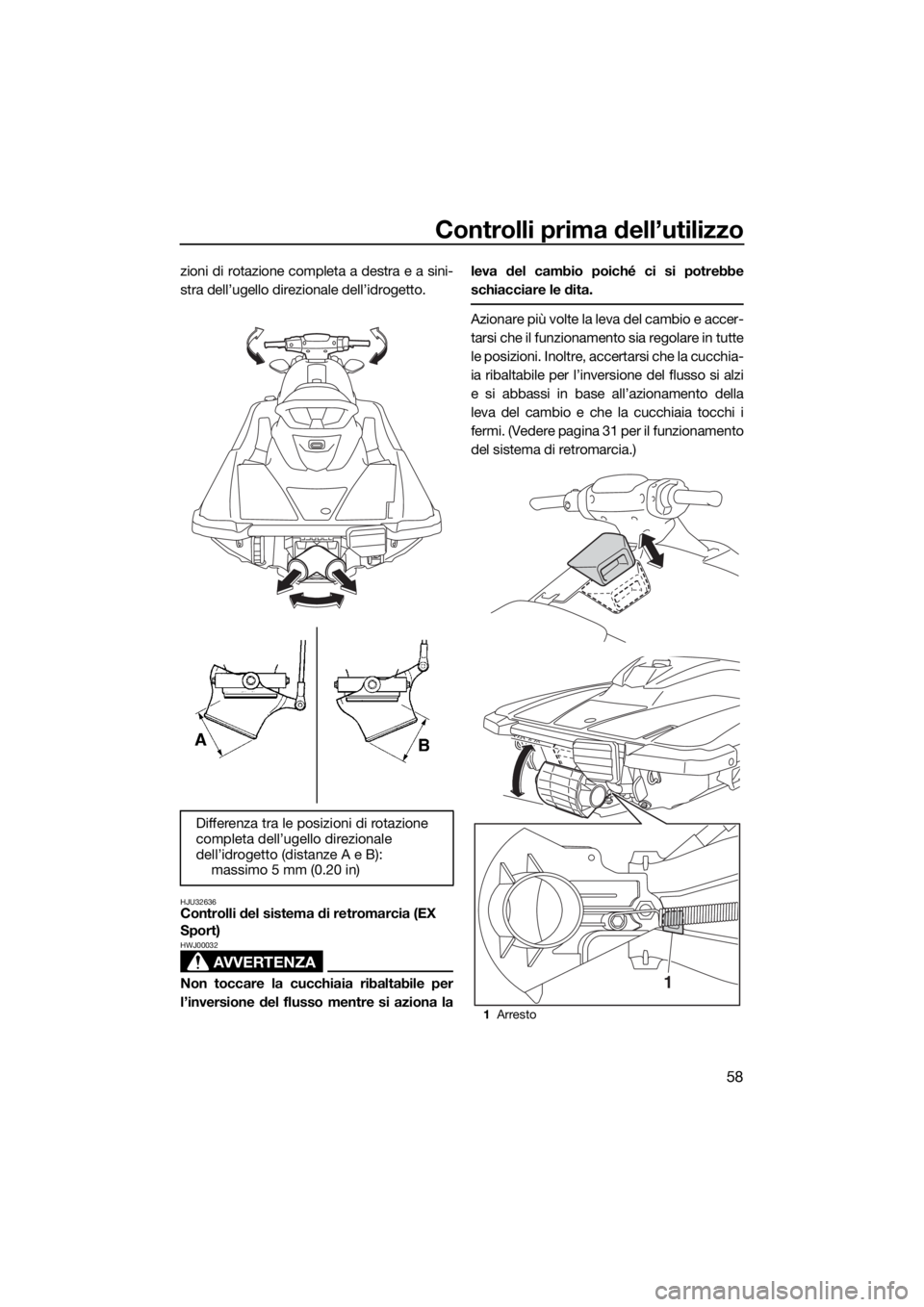

HJU32614Controlli del sistema dello sterzo
Girare più volte il manubrio a destra e a sini-
stra per accertarsi che si muova agevolmentee senza impedimenti lungo tutta la sua corsa
e che il gioco non sia eccessivo.
Girarlo il più possibile a destra ed a sinistra
per accertarsi che l’ugello direzionale
dell’idrogetto si muova quando il manubrio
gira e che non ci siano differenze tra le posi-
1Morsetto negativo (–) della batteria: cavo
nero
2Morsetto positivo (+) della batteria: cavo
rosso
3Tu b o d i s f i a t o
1Riferimento di livello massimo
2Riferimento di livello minimo
13
2
UF3Y71H0.book Page 57 Wednesday, May 24, 2017 3:17 PM

Controlli prima dell’utilizzo
58
zioni di rotazione completa a destra e a sini-
stra dell’ugello direzionale dell’idrogetto.
HJU32636Controlli del sistema di retromarcia (EX
Sport)
AVVERTENZA
HWJ00032
Non toccare la cucchiaia ribaltabile per
l’inversione del flusso mentre si aziona laleva del cambio poiché ci si potrebbe
schiacciare le dita.
Azionare più volte la leva del cambio e accer-
tarsi che il funzionamento sia regolare in tutte
le posizioni. Inoltre, accertarsi che la cucchia-
ia ribaltabile per l’inversione del flusso si alzi
e si abbassi in base all’azionamento della
leva del cambio e che la cucchiaia tocchi i
fermi. (Vedere pagina 31 per il funzionamento
del sistema di retromarcia.)
Differenza tra le posizioni di rotazione
completa dell’ugello direzionale
dell’idrogetto (distanze A e B):
massimo 5 mm (0.20 in)
1Arresto
1
UF3Y71H0.book Page 58 Wednesday, May 24, 2017 3:17 PM

Controlli prima dell’utilizzo
59

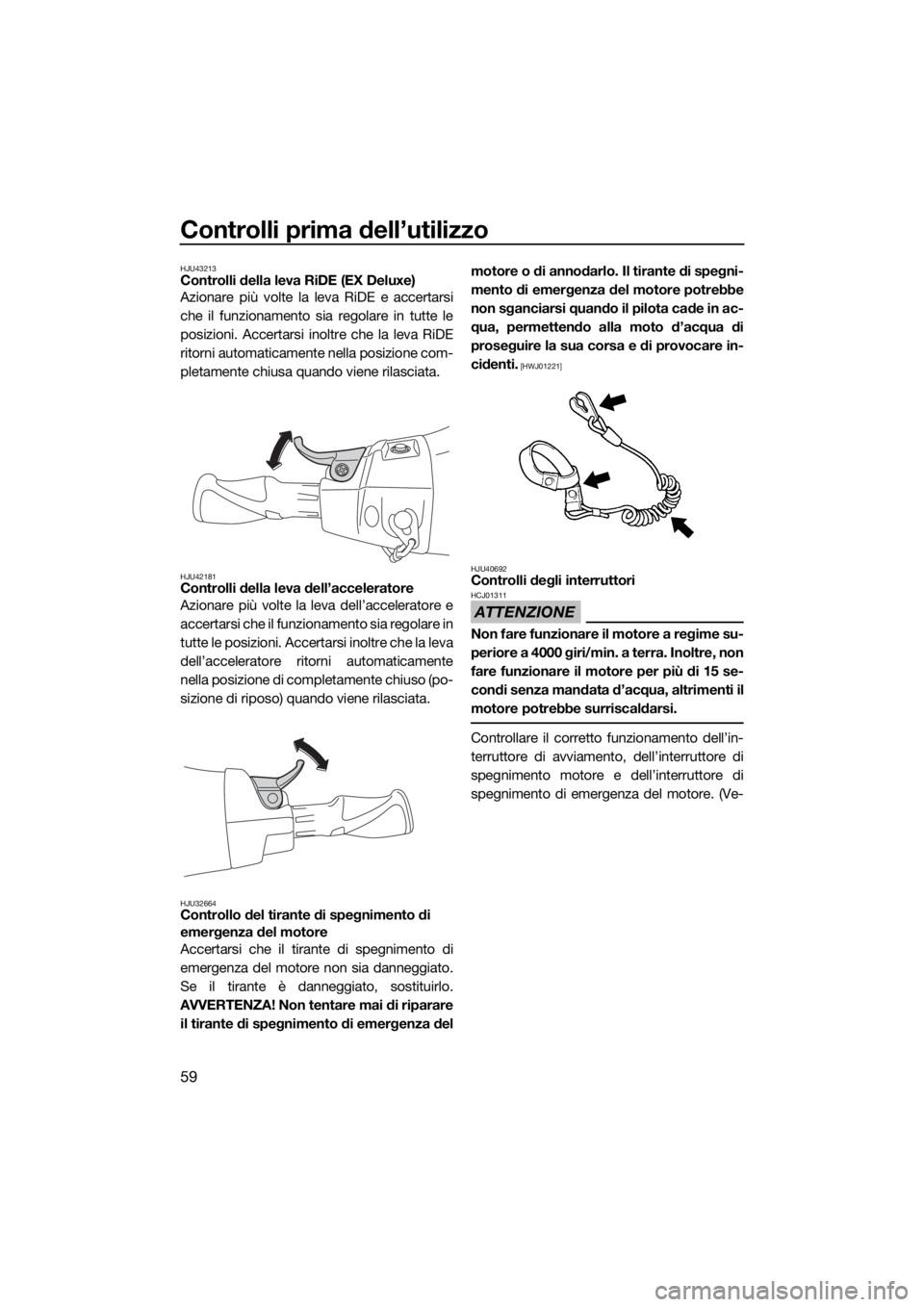

HJU43213Controlli della leva RiDE (EX Deluxe)
Azionare più volte la leva RiDE e accertarsi
che il funzionamento sia regolare in tutte le
posizioni. Accertarsi inoltre che la leva RiDE
ritorni automaticamente nella posizione com-
pletamente chiusa quando viene rilasciata.
HJU42181Controlli della leva dell’acceleratore
Azionare più volte la leva dell’acceleratore e
accertarsi che il funzionamento sia regolare in
tutte le posizioni. Accertarsi inoltre che la leva
dell’acceleratore ritorni automaticamente
nella posizione di completamente chiuso (po-
sizione di riposo) quando viene rilasciata.
HJU32664Controllo del tirante di spegnimento di
emergenza del motore
Accertarsi che il tirante di spegnimento di
emergenza del motore non sia danneggiato.
Se il tirante è danneggiato, sostituirlo.
AVVERTENZA! Non tentare mai di riparare
il tirante di spegnimento di emergenza delmotore o di annodarlo. Il tirante di spegni-
mento di emergenza del motore potrebbe
non sganciarsi quando il pilota cade in ac-
qua, permettendo alla moto d’acqua di
proseguire la sua corsa e di provocare in-
cidenti.
[HWJ01221]
HJU40692

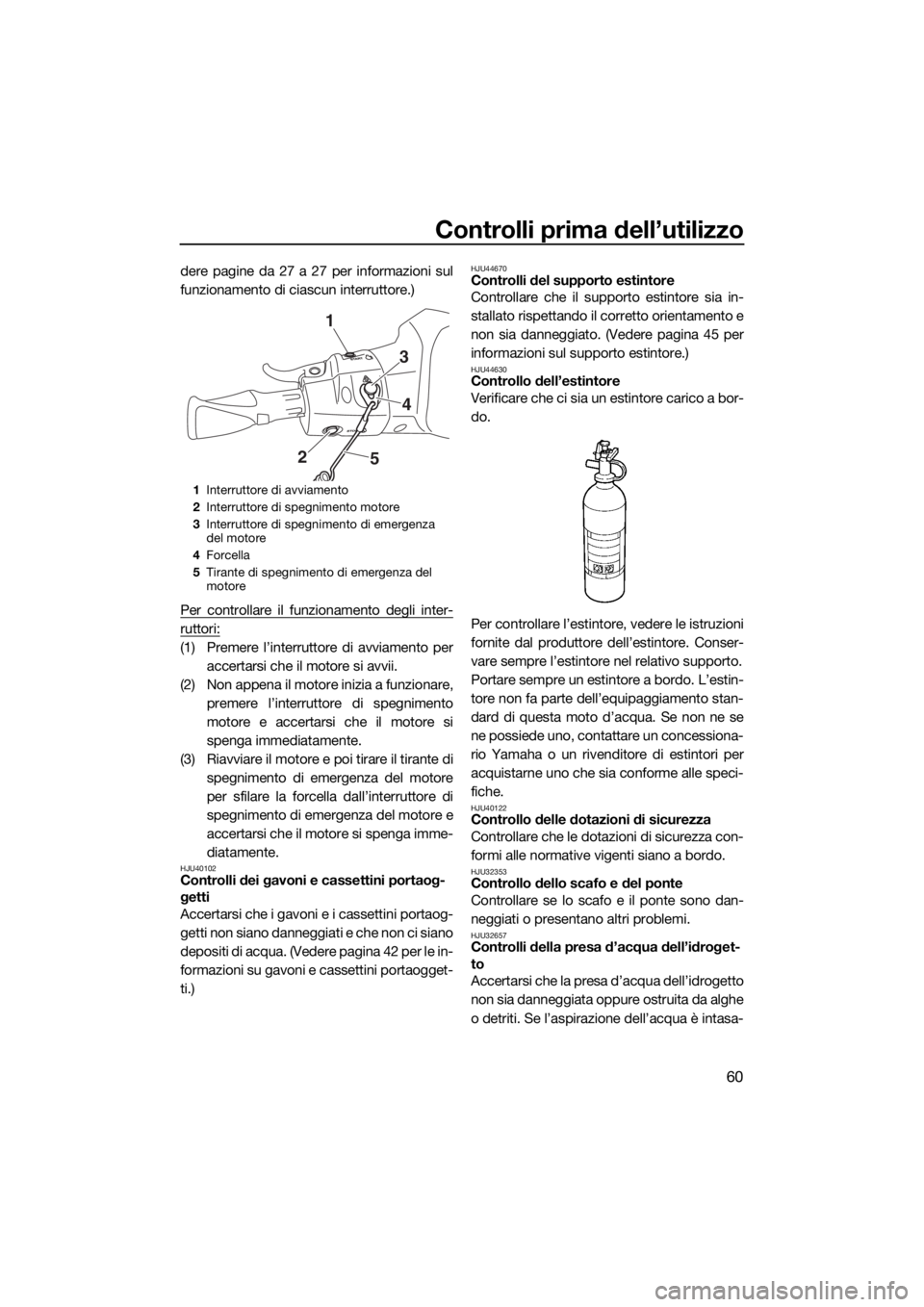

Controlli degli interruttori
ATTENZIONE
HCJ01311
Non fare funzionare il motore a regime su-
periore a 4000 giri/min. a terra. Inoltre, non
fare funzionare il motore per più di 15 se-
condi senza mandata d’acqua, altrimenti il
motore potrebbe surriscaldarsi.
Controllare il corretto funzionamento dell’in-
terruttore di avviamento, dell’interruttore di
spegnimento motore e dell’interruttore di
spegnimento di emergenza del motore. (Ve-
UF3Y71H0.book Page 59 Wednesday, May 24, 2017 3:17 PM

Controlli prima dell’utilizzo
60
dere pagine da 27 a 27 per informazioni sul
funzionamento di ciascun interruttore.)
Per controllare il funzionamento degli inter-
ruttori:
(1) Premere l’interruttore di avviamento per
accertarsi che il motore si avvii.
(2) Non appena il motore inizia a funzionare,
premere l’interruttore di spegnimento
motore e accertarsi che il motore si
spenga immediatamente.
(3) Riavviare il motore e poi tirare il tirante di
spegnimento di emergenza del motore
per sfilare la forcella dall’interruttore di
spegnimento di emergenza del motore e
accertarsi che il motore si spenga imme-
diatamente.
HJU40102Controlli dei gavoni e cassettini portaog-
getti
Accertarsi che i gavoni e i cassettini portaog-
getti non siano danneggiati e che non ci siano
depositi di acqua. (Vedere pagina 42 per le in-
formazioni su gavoni e cassettini portaogget-
ti.)
HJU44670Controlli del supporto estintore
Controllare che il supporto estintore sia in-
stallato rispettando il corretto orientamento e
non sia danneggiato. (Vedere pagina 45 per
informazioni sul supporto estintore.)
HJU44630Controllo dell’estintore
Verificare che ci sia un estintore carico a bor-
do.
Per controllare l’estintore, vedere le istruzioni
fornite dal produttore dell’estintore. Conser-
vare sempre l’estintore nel relativo supporto.
Portare sempre un estintore a bordo. L’estin-
tore non fa parte dell’equipaggiamento stan-
dard di questa moto d’acqua. Se non ne se
ne possiede uno, contattare un concessiona-
rio Yamaha o un rivenditore di estintori per
acquistarne uno che sia conforme alle speci-
fiche.
HJU40122Controllo delle dotazioni di sicurezza
Controllare che le dotazioni di sicurezza con-
formi alle normative vigenti siano a bordo.
HJU32353Controllo dello scafo e del ponte
Controllare se lo scafo e il ponte sono dan-
neggiati o presentano altri problemi.
HJU32657Controlli della presa d’acqua dell’idroget-
to
Accertarsi che la presa d’acqua dell’idrogetto
non sia danneggiata oppure ostruita da alghe
o detriti. Se l’aspirazione dell’acqua è intasa-
1Interruttore di avviamento
2Interruttore di spegnimento motore
3Interruttore di spegnimento di emergenza
del motore
4Forcella
5Tirante di spegnimento di emergenza del
motore
1
3
4
25
UF3Y71H0.book Page 60 Wednesday, May 24, 2017 3:17 PM

Controlli prima dell’utilizzo
61
ta, pulirla. (Vedere pagina 93 per informazioni
sulla presa d’acqua dell’idrogetto.)
HJU43221Controllo dell’ugello direzionale dell’idro-
getto e della cucchiaia ribaltabile per l’in-
versione del flusso (EX Sport / EX Deluxe)
Controllare che l’ugello direzionale dell’idro-
getto e la cucchiaia ribaltabile per l’inversione
del flusso non siano danneggiati e non pre-
sentino altri problemi.
HJU44250Controlli dei tappi filettati di scarico di
poppa
Svitare i tappi filettati di scarico di poppa e to-
glierli, quindi accertarsi che i tappi e gli O-ring
non siano danneggiati e non ci siano corpi
estranei sui filetti o sugli O-ring.
ATTENZIONE: Prima di installare i tappi fi-
lettati di scarico di poppa, eliminare dalle
filettature e dagli O-ring sui tappi qualsiasi
corpo estraneo, come sporco o sabbia. Al-
trimenti i tappi di scarico potrebbero dan-
neggiarsi consentendo all’acqua di
entrare nel vano motore. Prima di mettere
in acqua la moto d’acqua, controllare che
gli O-ring sui tappi filettati di scarico di
poppa siano saldamente serrati. Altrimenti
l’acqua potrebbe inondare il vano motore
e causare l’affondamento della moto d’ac-
qua.
[HCJ00363]
Installare saldamente i tappi filettati di scarico
di poppa stringendoli fino a quando si arre-
stano.
HJU44640Controllo del cofano
Chiudere il cofano, agganciare le leve a scat-
to e controllare che il cofano sia chiuso salda-
mente.
HJU40146Controlli dopo l’utilizzo
Eseguire i controlli dopo l’utilizzo riportati
nell’elenco dei controlli prima dell’utilizzo
mentre la moto d’acqua è in acqua e il motore
è acceso.
Per eseguire i controlli dopo l’utilizzo:
(1) Mettere in acqua la moto d’acqua. (Ve-
dere pagina 64 per informazioni sulla
messa in acqua della moto.)
1Tappo di scarico di poppa
2O-ring
2
1
1Tappo di scarico di poppa
1Leva a scatto del cofano
1
1
UF3Y71H0.book Page 61 Wednesday, May 24, 2017 3:17 PM

Controlli prima dell’utilizzo
62
(2) Eseguire i controlli ed accertarsi che non
ci siano elementi malfunzionanti o altri
problemi.
HJU40553Controllo dell’uscita di controllo dell’ac-
qua di raffreddamento
Controllare se l’acqua viene scaricata
dall’uscita di controllo dell’acqua di raffred-
damento mentre il motore è in funzione. (Ve-
dere pagina 29 per informazioni sull’uscita di
controllo dell’acqua di raffreddamento.)
HJU32715Controllo del centro informativo multifun-
zione
Accertarsi che il centro informativo multifun-
zione funzioni correttamente. (Vedere pagina
35 per informazioni sul funzionamento corret-
to del centro informativo multifunzione.)
HJU43392Controllo del sistema del cambio (EX De-
luxe)
Azionare la leva dell’acceleratore e la leva
RiDE e controllare che la moto d’acqua simuova o non si muova in conformità all’indi-
cazione visualizzata dall’indicatore senso di
marcia. (Vedere pagina 32 per le procedure di
funzionamento del sistema del cambio.)
AVVERTENZA! Per evitare collisioni, utiliz-
zare il mezzo a velocità sicure, e mantene-
re una distanza adeguata dalle persone,
dagli ostacoli e dalle altre moto d’acqua.
[HWJ01860]
HJU40172
Controllo del regime minimo motore
Avviare il motore e farlo scaldare. Utilizzare il
contagiri nel centro informativo multifunzione
per accertarsi che il regime minimo del moto-
re non sia eccessivamente superiore o infe-
riore all’intervallo specificato.
1Indicatore senso di marcia
2“F” (posizione di marcia avanti)
3“N” (posizione di folle)
4“R” (posizione di retromarcia)
Regime minimo motore:
1500 ±100 giri/min.
12
3
4
UF3Y71H0.book Page 62 Wednesday, May 24, 2017 3:17 PM

Utilizzo della moto d’acqua
63
HJU32903
Come usare la moto d’acqua
AVVERTENZA
HWJ00511
Prima di utilizzare la moto d’acqua, acqui-
sire dimestichezza con tutti i comandi.
Consultare un concessionario Yamaha se
non si comprende completamente un co-
mando o una funzione. La mancata com-
prensione del funzionamento dei comandi
può provocare incidenti o impedire di evi-
tarli.
HJU32965Imparare a conoscere la moto
d’acqua
L’uso della vostra moto d’acqua richiede una
certa abilità che si acquisisce solo dopo un
determinato periodo di utilizzo. Prima di az-
zardare manovre più complesse, dedicare il
tempo necessario all’apprendimento delle
tecniche di base.
L’uso della moto d’acqua può risultare un’at-
tività molto piacevole, in grado di offrirvi ore e
ore di divertimento. Tuttavia è essenziale ac-
quisire dimestichezza con il funzionamento
del mezzo, al fine di acquisire il grado di abi-
lità necessario per utilizzarlo in sicurezza.
Prima di utilizzare questa moto d’acqua, leg-
gere questo Manuale del proprietario/condu-
cente, la Guida con consigli pratici per il
conducente, la Scheda con istruzioni per il
conducente e tutte le etichette sulla moto
d’acqua. Prestare particolare attenzione alle
informazioni che riguardano la sicurezza a
partire da pagina 10. Queste letture vi forni-
ranno informazioni utili sulla moto d’acqua ed
il suo funzionamento.
Ricordare: Questa moto d’acqua è progetta-
ta per trasportare il conducente ed un massi-
mo di 2 passeggeri. Non superare mai il limite
massimo di carico e non permettere che più
di 3 persone (o 2 persone se si traina uno wa-keboarder o uno sciatore) salgano contem-
poraneamente sulla moto d’acqua.
HJU33006Imparare ad usare la moto d’acqua
Prima di usare la moto d’acqua, eseguire
sempre i controlli prima dell’utilizzo elencati a
pagina 53. Il breve tempo dedicato a control-
lare la moto d’acqua vi sarà ripagato da una
maggiore sicurezza ed affidabilità.
Controllare le disposizioni di legge locali pri-
ma di usare la moto d’acqua.
Utilizzare il mezzo prudentemente, a velocità
sicure, e mantenere una distanza adeguata
dalle persone, dagli ostacoli e dalle altre moto
d’acqua. Per imparare, scegliere una zona
spaziosa dove la visibilità sia buona ed il traf-
fico di natanti sia limitato.

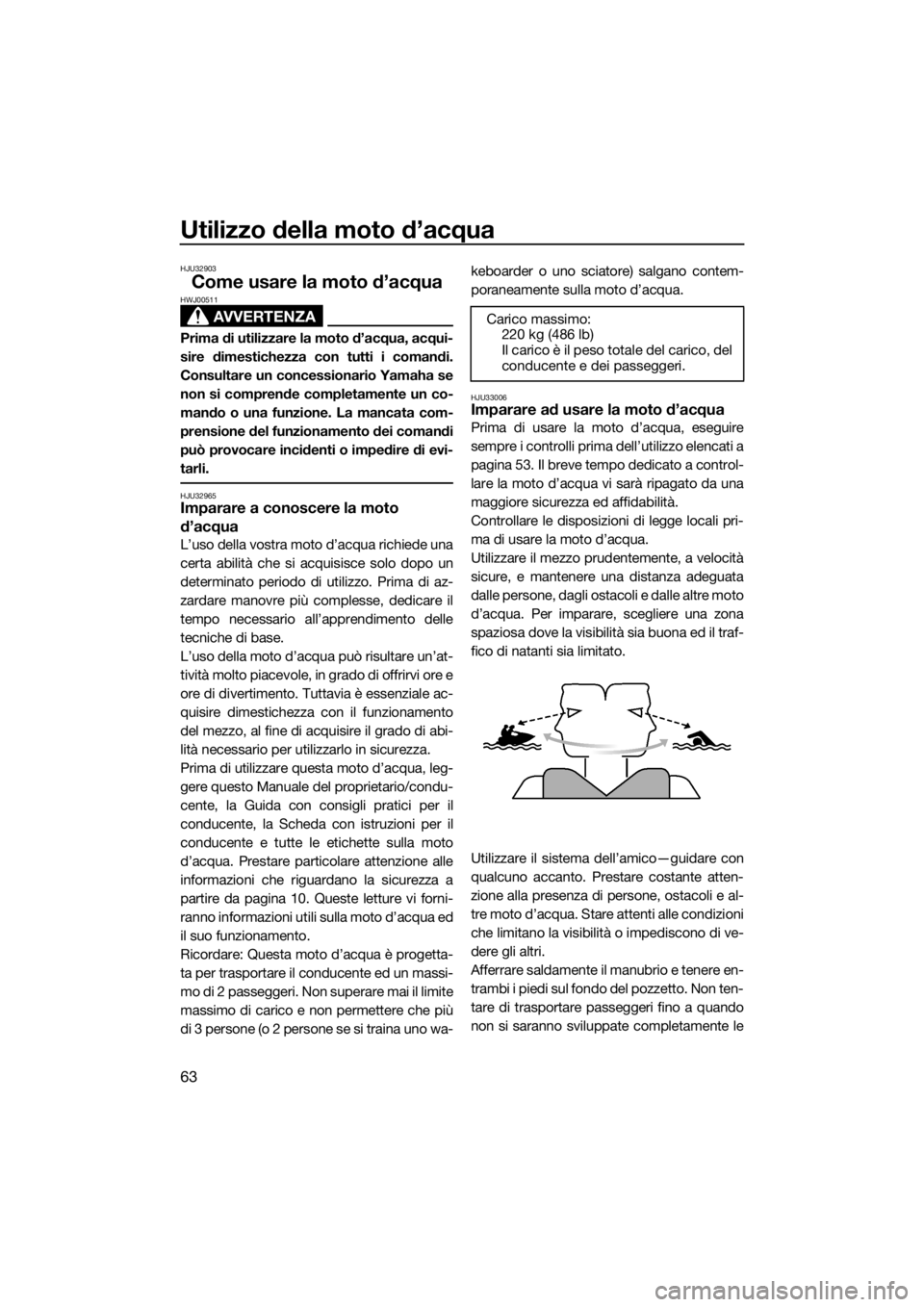

Utilizzare il sistema dell’amico—guidare con
qualcuno accanto. Prestare costante atten-
zione alla presenza di persone, ostacoli e al-
tre moto d’acqua. Stare attenti alle condizioni
che limitano la visibilità o impediscono di ve-
dere gli altri.
Afferrare saldamente il manubrio e tenere en-
trambi i piedi sul fondo del pozzetto. Non ten-
tare di trasportare passeggeri fino a quando
non si saranno sviluppate completamente leCarico massimo:
220 kg (486 lb)
Il carico è il peso totale del carico, del
conducente e dei passeggeri.
UF3Y71H0.book Page 63 Wednesday, May 24, 2017 3:17 PM
