YAMAHA EXR 2021 Notices Demploi (in French)

Description
24
1
2
3
4
3
4
87
65

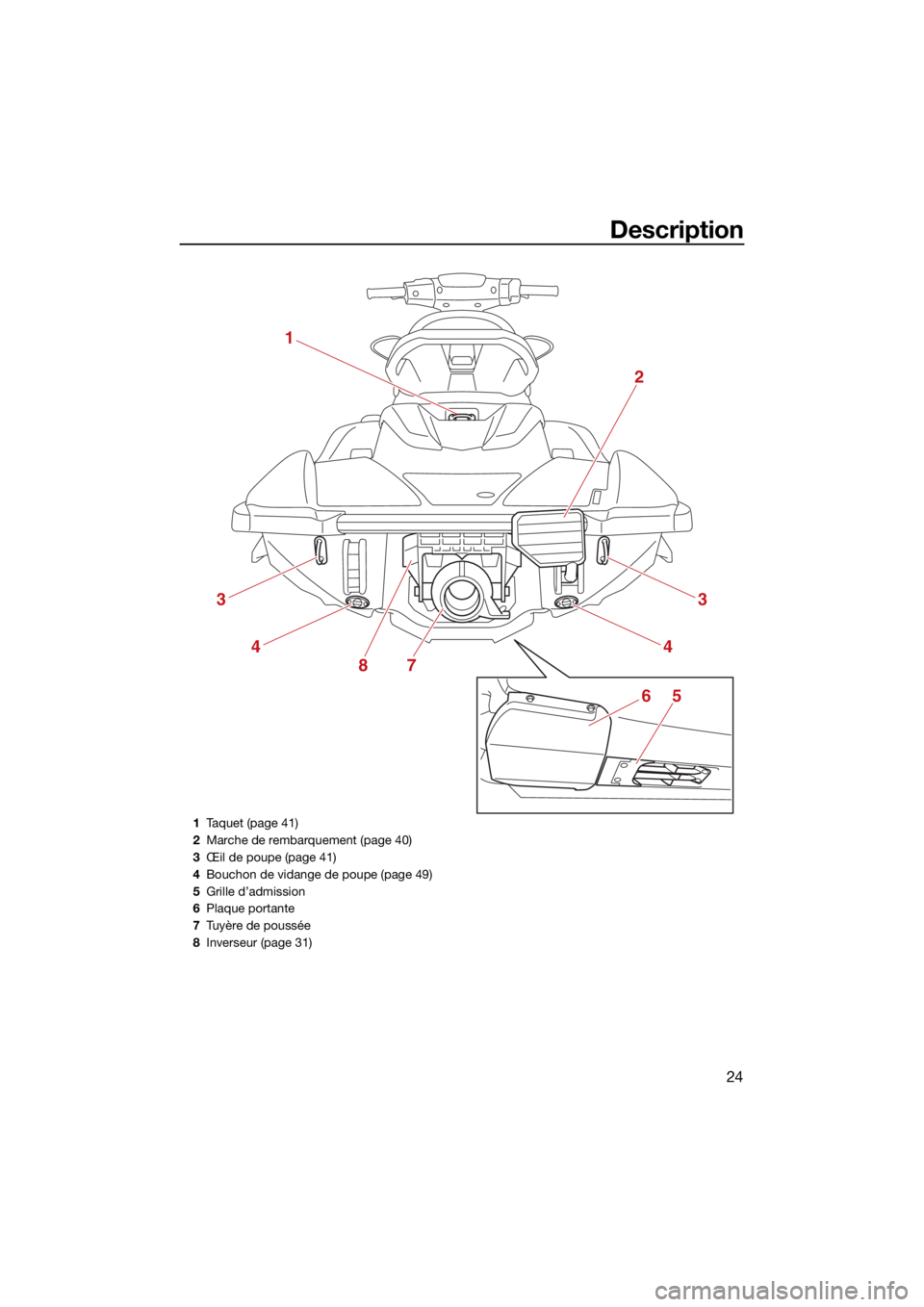

1Taquet (page 41)
2 Marche de rembarquement (page 40)
3 Œil de poupe (page 41)
4 Bouchon de vidange de poupe (page 49)
5 Grille d’admission
6 Plaque portante
7 Tuyère de poussée
8 Inverseur (page 31)
UF4L72F0.book Page 24 Friday, June 19, 2020 8:42 AM

Description
25
1210 9
36
4
7
8
4
5
1
Manette RiDE (page 31)
2 Contacteur de démarrage (page 27)
3 Coupe-circuit de sécurité (page 27)
4 Rétroviseur
5 Agrafe (page 27)
6 Manette des gaz (page 28)
7 Centre d’affichage multifonction (page 34)
8 Boîte à gants (page 42)
9 Cordon du coupe-circuit du moteur (page
27)
10 Contacteur d’arrêt du moteur (page 27)
UF4L72F0.book Page 25 Friday, June 19, 2020 8:42 AM

Description
26
Compartiment moteur
8
3
1011
4
2
1
56
7
9
1 Séparateur d’eau (page 30)
2 Réservoir de carburant
3 Boîtier du filtre à air
4 Connecteur du flexible de rinçage (page 76)
5 Bouchon du réservoir d’huile/Jauge d’huile
(page 47)
6 Réservoir d’huile
7 Batterie (page 56) 8
Boîtier à fusibles
9 Bougie/Bobine d’allumage
10 Support d’extincteur (page 44)
11 Compartiment de rangement du siège
(page 43)
UF4L72F0.book Page 26 Friday, June 19, 2020 8:42 AM

Utilisation des fonctions de contrôle
27
FJU31026
Fonctions de contrôle du scooter nautique
FJU31153Contacteur d’arrêt du moteur “ ”
Si vous appuyez sur le contacteur d’arrêt du
moteur (bouton rouge), le moteur s’arrête.
FJU31164Coupe-circuit de sécurité “ ”
Le coupe-circuit de sécurité arrête automati-
quement le moteur lorsque l’agrafe, à l’extré-
mité du cordon du coupe-circuit du moteur,
est retirée du contacteur, par exemple, si le
pilote tombe à l’eau.
Insérez l’agrafe sous le coupe-circuit de sé-
curité avant de démarrer le moteur.
Lorsque le moteur ne tourne pas, retirez
l’agrafe du coupe-circuit de sécurité pour
empêcher tout démarrage accidentel ou toute utilisation non autorisée par des enfants
ou autres individus.
FJU44350Contacteur de démarrage “ ”FCJ01311
Ne faites pas tourner le moteur à plus de
4000 tr/min lorsque le scooter est sur la
terre ferme. Ne laissez pas non plus tour-
ner le moteur pendant plus de 15 se-
condes sans ajouter de l’eau, sinon il
pourrait surchauffer.
Si vous appuyez sur le contacteur de démar-
rage (bouton vert), le moteur démarre.
Relâchez le contacteur de démarrage dès
que le moteur commence à tourner. Si le mo-
teur ne démarre pas dans un délai de 5 se-
condes, relâchez le contacteur de démar-
rage, attendez 15 secondes, puis réessayez.
ATTENTION: N’appuyez jamais sur le
contacteur de démarrage lorsque le mo-
teur tourne. N’actionnez pas le contacteur
de démarrage pendant plus de 5 se-
condes, sinon la batterie se déchargera et
1 Contacteur d’arrêt du moteur
1 Coupe-circuit de sécurité
2 Agrafe
3 Cordon du coupe-circuit du moteur
1
1
2
3
UF4L72F0.book Page 27 Friday, June 19, 2020 8:42 AM

Utilisation des fonctions de contrôle
28
le moteur ne démarrera pas. Le démarreur
peut également être endommagé.
[FCJ01041]
Le moteur ne démarrera pas dans l’une des
conditions suivantes :
L’agrafe n’est pas insérée dans le coupe-
circuit de sécurité.
La manette des gaz est engagée.
La manette des gaz ne fonctionne pas cor-
rectement.
La manette RiDE est engagée.
La manette RiDE ne fonctionne pas correc-
tement.
FJU31212Manette des gaz
Lorsqu’elle est actionnée, la manette des gaz
augmente le régime du moteur.
La manette des gaz revient automatiquement
en position complètement fermée (ralenti)
lorsqu’elle est relâchée.
FJU43342Manette RiDE
Lorsque la manette RiDE est engagée, l’in-
verseur s’abaisse et le scooter nautique
passe en marche arrière. Si le scooter nau-
tique se déplace en marche avant, il ralentit
progressivement jusqu’à s’arrêter, puis il
passe en marche arrière.
Lorsque la manette RiDE est relâchée, elle re-
vient automatiquement en position complè-
tement fermée (ralenti) et l’inverseur passe au
point mort.
FJU31262Système de direction
En tournant le guidon dans la direction que
vous voulez prendre, l’angle de la tuyère de
1 Contacteur de démarrage
1 Levier d’accélération
1
1
1Manette RiDE
1
UF4L72F0.book Page 28 Friday, June 19, 2020 8:42 AM

Utilisation des fonctions de contrôle
29
poussée change, modifiant ainsi la direction
du scooter nautique.
Étant donné que la force de la poussée déter-
mine la vitesse et le degré des virages, vous
devez toujours mettre les gaz au moment
d’entamer un virage, sauf au régime em-
brayé.
Ce modèle est équipé du système Yamaha
de gestion du moteur (YEMS) qui comprend
un système de contrôle de la direction après
coupure des gaz (OTS - Off-Throttle Steering
System). Ce système s’activera si vous es-
sayez, en vitesse de plané, de diriger le scoo-
ter nautique une fois la manette des gaz relâ-
chée. Le OTS facilite la prise de virages en
continuant à fournir de la poussée pendant la
décélération du scooter nautique. Vous pou-
vez toutefois tourner plus court si vous don-
nez des gaz tout en tournant le guidon. Ce
système ne fonctionne pas lorsque le scooter
n’atteint pas une vitesse de plané ou lorsque
son moteur est coupé. Dès que le moteur ra- lentit, le scooter nautique ne répond plus aux
mouvements du guidon jusqu’à ce que vous
remettiez des gaz ou atteigniez un régime
embrayé.
FJU35975Sortie témoin d’eau de
refroidissement
Lorsque le moteur tourne, l’eau de refroidis-
sement qui circule dans le moteur est éva-
cuée par la sortie témoin.
Une sortie témoin d’eau de refroidissement
se trouve à bâbord (gauche) du scooter nau-
tique. Pour contrôler le bon fonctionnement
du système de refroidissement, assurez-
vous que de l’eau s’écoule de la sortie témoin
d’eau de refroidissement. Si ce n’est pas le
cas, arrêtez le moteur et vérifiez si l’entrée de
la tuyère n’est pas obstruée. (Cf. page 90
pour plus d’informations sur l’entrée de la
tuyère.)
REMARQUE:
Il faut environ 60 secondes à l’eau pour at-
teindre la sortie après le démarrage du mo-
teur.
L’évacuation de l’eau peut ne pas être
constante si le moteur tourne au ralenti.
Dans ce cas, ouvrez légèrement les gaz
pour vérifier que l’eau s’écoule correcte-
ment.
1
Guidon
2 Tuyère de poussée
1
2
1Sortie témoin d’eau de refroidissement
1
UF4L72F0.book Page 29 Friday, June 19, 2020 8:42 AM

Utilisation des fonctions de contrôle
30
FJU40323Séparateur d’eau
Le séparateur d’eau empêche l’eau de péné-
trer dans le réservoir de carburant en accu-
mulant l’eau entrée dans le reniflard du réser-
voir de carburant en cas de chavirage du
scooter nautique.
Si de l’eau s’est accumulée dans le sépara-
teur d’eau, évacuez-la en desserrant la vis de
vidange.
Pour évacuer l’eau du séparateur d’eau :
(1) Placez un bac de récupération ou unchiffon sec sous le séparateur d’eau.
(2) Desserrez progressivement la vis de vi- dange pour évacuer l’eau. Récupérez
l’eau de vidange dans le bac ou épon-
gez-la à l’aide d’un chiffon sec pour évi-
ter qu’elle ne pénètre dans le comparti-
ment moteur. En cas de déversement
d’eau dans le scooter nautique, épon-
gez-la avec un chiffon sec.
(3) Resserrez fermement la vis de vidange au maximum.
1Séparateur d’eau
2 Vis de vidange
2
1
UF4L72F0.book Page 30 Friday, June 19, 2020 8:42 AM

Utilisation du scooter nautique
31
FJU40014
Fonctions du scooter nautique
FJU43154Système d’inversion FWJ01773
Vérifiez qu’il n’y a ni obstacles ni per-
sonnes derrière vous avant d’enclen-
cher la marche arrière.
Ne touchez pas l’inverseur au moment
où vous actionnez la manette RiDE car
vous risqueriez de vous pincer.
Si la manette RiDE et la manette des gaz
sont engagées simultanément, ne relâ-
chez pas uniquement la manette RiDE.
Sinon, le scooter nautique pourrait ac-
célérer plus rapidement que prévu, ce
qui pourrait entraîner un accident.
Vous ne pouvez actionner la manette RiDE et
la manette des gaz pour changer le mouve-
ment vers l’avant ou l’arrière du scooter nau-
tique que si le moteur tourne. Lorsque la ma-
nette RiDE est engagée, l’inverseur s’abaisse
et détourne le jet d’eau rejeté par la tuyère de
poussée ; le scooter nautique passe en
marche arrière ou au point mort. Lorsque la
manette des gaz est engagée, l’inverseur se
relève et le scooter nautique passe en
marche avant.
REMARQUE:
Ce modèle est équipé d’une fonction de li-
mitation du régime moteur en marche ar-
rière.
Lorsque le moteur est mis en marche, l’in-
verseur passe automatiquement au point
mort.
Pour enclencher la marche arrière :
(1) Relâchez le levier d’accélération.
(2) Engagez la manette RiDE. L’inverseur s’abaisse, la vitesse du moteur aug- mente, le scooter nautique se déplace en
marche arrière et l’indicateur d’inversion
“R” (arrière) apparaît.
1
Manette RiDE
1 Inverseur
2 Position de marche arrière
1 “R” (position de marche arrière)
1
1
2
1
UF4L72F0.book Page 31 Friday, June 19, 2020 8:42 AM

Utilisation du scooter nautique
32
Pour passer du point mort en marche arrière :
Relâchez la manette RiDE. L’inverseur revient
automatiquement au point mort et l’indica-
teur d’inversion “N” (point mort) apparaît.
REMARQUE:
Même si le point mort permet d’empêcher le
scooter nautique de se déplacer lorsque lemoteur tourne, un mouvement reste pos-
sible.
Pour enclencher la marche avant :
(1) Relâchez la manette RiDE.
(2) Actionnez le levier d’accélération. L’in-
verseur se relève complètement, la vi-
tesse du moteur augmente, le scooter
nautique se déplace en marche avant et
1Manette RiDE
1 Inverseur
2 Point mort
1 “N” (position de point mort)
1
1
2
1
UF4L72F0.book Page 32 Friday, June 19, 2020 8:42 AM

Utilisation du scooter nautique
33
l’indicateur d’inversion “F” (avant) appa-
raît.
REMARQUE:
Si la manette RiDE est engagée lorsque la
manette des gaz l’est elle aussi, le scooter
nautique ralentit et, une fois à l’arrêt, passe
en marche arrière.Pour passer de la marche avant au point
mort :
(1) Relâchez le levier d’accélération.
(2) Engagez légèrement la manette RiDE et
relâchez-la doucement. L’indicateur
d’inversion “N” (point mort) apparaît.
REMARQUE:
Si la manette RiDE est engagée en continu,
l’inverseur passe en position de marche ar-
rière.
1Levier d’accélération
1 Inverseur
2 Position de marche avant
1 “F” (position avant)
1
1
2
11“N” (position de point mort)
1
UF4L72F0.book Page 33 Friday, June 19, 2020 8:42 AM
