YAMAHA EXR 2021 Notices Demploi (in French)

Contrôles préalables
54
REMARQUE:
Pour garantir la sécurité et la fiabilité, vous devez effectuer des contrôles préalables lors de
chaque utilisation du scooter nautique.
Équipement de sécurité Vérifiez que l’équipement de sécurité conforme aux
réglementations applicables se trouve à bord.
59
Coque et pont Vérifiez que la coque et le pont ne présentent aucun
dommage.
59
Entrée de la tuyère Vérifiez que l’entrée de la tuyère n’est pas endom-
magée ni obstruée.
59
Tuyère de poussée et inver-
seur Vérifiez que la tuyère de poussée et l’inverseur ne
sont pas endommagés.
59
Bouchons de vidange de
poupe Vérifiez que les bouchons de vidange de poupe ne
présentent aucun dommage ni corps étranger et
contrôlez qu’ils sont correctement mis en place.
59
Capot Vérifiez que le capot est correctement fermé. 60
Siège Vérifiez que le siège est correctement installé. 39
VÉRIFICATIONS POSTÉRIEURES À LA MISE À L’EAU
Sortie témoin d’eau de re-
froidissement Vérifiez que l’eau est évacuée par la sortie témoin
d’eau de refroidissement lorsque le moteur tourne.
60
Centre d’affichage multi-
fonction Vérifiez que le centre d’affichage multifonction fonc-
tionne correctement.
61
Système d’inversion Contrôlez le bon fonctionnement du système d’in-
version.
61
Ralenti du moteur Vérifiez le ralenti du moteur. 61
ÉLÉMENT ACTION PAGE
UF4L72F0.book Page 54 Friday, June 19, 2020 8:42 AM

Contrôles préalables
55
FJU32282
Points de contrôle préalablesFJU44551Vérifications préalables à la mise à
l’eau
Procédez aux vérifications préalables à la
mise à l’eau indiquées dans la liste des
contrôles préalables lorsque le scooter nau-
tique se trouve à terre.
Pour exécuter les vérifications préalables à la
mise à l’eau :
(1) Déposez le siège, le compartiment derangement de siège et le support de l’ex-
tincteur. (Cf. page 39 pour plus d’infor-
mations sur les procédures de dépose et
d’installation des sièges, page 43 pour
plus d’informations sur le compartiment
de rangement de siège et page 44 pour
plus d’informations sur le support de
l’extincteur.)
(2) Effectuez les vérifications et assurez- vous du bon fonctionnement de tous les
éléments ainsi que de l’absence de tout
autre problème.
(3) Une fois ces vérifications terminées, re- placez correctement le compartiment de
rangement de siège, le support de l’ex-
tincteur ainsi que le siège dans leur posi-
tion initiale.
FJU32334Vérification du compartiment moteurFWJ00462
Négliger d’aérer le compartiment moteur
peut entraîner un risque d’incendie ou
d’explosion. Ne démarrez pas le moteur si
vous remarquez une fuite de carburant.
Aérez le compartiment moteur. Laissez le
compartiment moteur ouvert pendant
quelques minutes pour permettre l’évacua-
tion de toutes les vapeurs de carburant. Assurez-vous que l’intérieur du comparti-
ment moteur n’est pas endommagé.
FJU34215Vérification du système d’alimentationFWJ00382
Une fuite de carburant peut provoquer un
incendie ou une explosion.
Vérifiez régulièrement l’absence de
fuites.
En cas de fuite, le système d’alimenta-
tion doit être réparé par un mécanicien
qualifié. Une réparation incorrecte peut
rendre l’utilisation du scooter nautique
dangereuse.
Vérifiez l’absence de dommage, de fuite ou
d’autres problèmes dans le système d’ali-
mentation.
Vérifier :
que le bouchon du réservoir de carburant
et le joint ne sont pas endommagés
que le réservoir de carburant ne présente ni
dommage ni fuite
que les flexibles de carburant et les rac-
cords ne présentent ni dommage ni fuite
que le reniflard du réservoir de carburant
ne présente ni dommage ni fuite
FJU36875Vérification du niveau de carburant
Vérifiez le niveau de carburant du réservoir.
UF4L72F0.book Page 55 Friday, June 19, 2020 8:42 AM

Contrôles préalables
56
Ajoutez du carburant au besoin. (Cf. page 45
pour plus d’informations sur le remplissage
du réservoir de carburant.)
FJU32424Vérification du séparateur d’eau
Assurez-vous que l’eau ne s’est pas accumu-
lée dans le séparateur d’eau. Si c’est le cas,
évacuez-la. (Cf. page 30 pour plus d’informa-
tions sur l’évacuation de l’eau accumulée
dans le séparateur d’eau.)
FJU40182Vérification du groupe moteur
Vérifiez que l’extérieur du groupe moteur ne
présente aucun dommage ou autre pro-
blème.
FJU41561Vérification du niveau d’huile moteur
Vérifiez que le niveau d’huile moteur se situe
entre les repères de niveau minimum et maxi-
mum de la jauge se trouvant sur le bouchon
du réservoir d’huile. (Cf. page 47 pour plusd’informations sur la vérification du niveau
d’huile moteur.)FJU32456Vérification de l’eau de cale
Assurez-vous que de l’eau de cale ne s’est
pas accumulée dans le compartiment mo-
teur. Si c’est le cas, évacuez-la. (Cf. page 49
pour plus d’informations sur l’évacuation de
l’eau de cale.)
FJU32486Contrôles de la batterie
Assurez-vous que les bornes de batterie ne
sont pas endommagées et que les câbles de
batterie sont connectés correctement.
AVERTISSEMENT! N’utilisez jamais le scooter nautique si la batterie ne dispose
pas de la puissance suffisante pour dé-
marrer le moteur ou si elle présente des
signes de réduction de puissance. Une
1 Séparateur d’eau
11Bouchon du réservoir d’huile/Jauge d’huile
1 Jauge
2 Repère de niveau maximum
3 Repère de niveau minimum
1
213
UF4L72F0.book Page 56 Friday, June 19, 2020 8:42 AM

Contrôles préalables
57
perte de puissance de la batterie peut
vous mettre en état de détresse.
[FWJ01241]
Assurez-vous que la batterie est correcte-
ment maintenue en place.
FJU32614Vérification du système de direction
Tournez le guidon plusieurs fois vers la
gauche et la droite pour vous assurer que son
fonctionnement est correct et libre sur toute
la plage et que le jeu libre n’est pas excessif.
Tournez le guidon le plus loin possible vers la
droite et la gauche pour vous assurer que la
tuyère de poussée bouge en même temps
que le guidon et qu’il n’y a pas de différencelorsque la tuyère de poussée est complète-
ment tournée vers la droite ou vers la gauche.
FJU43213Vérification de la manette RiDE
Engagez la manette RiDE à plusieurs reprises
pour vous assurer que son fonctionnement
est correct sur toute la plage. Vérifiez égale-
ment qu’elle revient automatiquement en po-
1
Borne négative (–) de la batterie : fil noir
2 Borne positive (+) de la batterie : fil rouge
1
2
Différence entre les positions complète-
ment tournées de la tuyère de poussée
(distances A et B) :
Maximum 5 mm (0.20 in)
UF4L72F0.book Page 57 Friday, June 19, 2020 8:42 AM

Contrôles préalables
58
sition complètement fermée lorsqu’elle est
relâchée.
FJU42181Vérification de la manette des gaz
Actionnez la manette des gaz à plusieurs re-
prises pour vous assurer que son fonctionne-
ment est correct sur toute la plage. Vérifiez
également qu’elle revient automatiquement
en position complètement fermée (ralenti)
lorsqu’elle est relâchée.
FJU32664Vérification du cordon du coupe-circuit du
moteur
Assurez-vous que le cordon du coupe-circuit
du moteur n’est pas endommagé. Si tel est le
cas, remplacez-le. AVERTISSEMENT! N’es-
sayez jamais de réparer le cordon du
coupe-circuit de sécurité ou de le nouer à
quoi que ce soit. Le cordon du coupe-cir-
cuit risquerait de ne pas se libérer si le pi-
lote tombe à l’eau, laissant le scooter nau- tique évoluer, risquant de provoquer un
accident.
[FWJ01221]
FJU40692
Vérification des contacteursFCJ01311
Ne faites pas tourner le moteur à plus de
4000 tr/min lorsque le scooter est sur la
terre ferme. Ne laissez pas non plus tour-
ner le moteur pendant plus de 15 se-
condes sans ajouter de l’eau, sinon il
pourrait surchauffer.
Vérifiez le fonctionnement du contacteur de
démarrage et d’arrêt du moteur, ainsi que du
coupe-circuit de sécurité. (Cf. pages 27 à
27 pour plus d’informations sur le fonction-
nement de chaque contacteur.)
1 Contacteur de démarrage
2 Contacteur d’arrêt du moteur
3 Coupe-circuit de sécurité
4 Agrafe
5 Cordon du coupe-circuit du moteur
1
3
4
25
UF4L72F0.book Page 58 Friday, June 19, 2020 8:42 AM

Contrôles préalables
59
Pour vérifier le fonctionnement des
contacteurs :
(1) Appuyez sur le contacteur de démarragepour vous assurer que le moteur dé-
marre.
(2) Dès que le moteur commence à tourner, appuyez sur le contacteur d’arrêt du mo-
teur pour vérifier que le moteur s’arrête
immédiatement.
(3) Redémarrez le moteur, puis tirez sur le cordon du coupe-circuit du moteur pour
détacher l’agrafe du coupe-circuit du
moteur afin de vérifier que le moteur s’ar-
rête immédiatement.
FJU40102Vérification des compartiments de range-
ment
Assurez-vous que les compartiments de ran-
gement ne présentent aucun dommage et
que l’eau s’est accumulée dans les compar-
timents. (Cf. page 41 pour plus d’informa-
tions sur les compartiments de rangement.)
FJU44670Vérifications du support d’extincteur
Vérifiez que le support d’extincteur est monté
dans le bon sens et qu’il n’est pas endom-
magé. (Cf. page 44 pour plus d’informations
sur le support de l’extincteur.)
FJU44630Vérification de l’extincteur
Vérifiez qu’un extincteur rempli se trouve à
bord. Référez-vous aux instructions du fabricant de
l’extincteur pour vérifier son état. Conservez
toujours l’extincteur dans le support prévu à
cet effet.
Veillez à toujours avoir un extincteur à bord.
L’extincteur ne fait pas partie de l’équipe-
ment standard de ce scooter. Si vous n’en
possédez pas, prenez contact avec votre
concessionnaire Yamaha ou avec un vendeur
d’extincteurs pour vous en procurer un ré-
pondant aux spécifications adéquates.
FJU40122Vérification de l’équipement de sécurité
Vérifiez que l’équipement de sécurité
conforme aux réglementations applicables
se trouve à bord.
FJU32353Vérification de la coque et du pont
Vérifiez que la coque et le pont ne présentent
aucun dommage ou autre problème.
FJU32657Vérification de l’entrée de la tuyère
Assurez-vous que l’entrée de la tuyère n’est
pas endommagée ni obstruée par des algues
ou des débris. Si l’entrée de la tuyère est obs-
truée, nettoyez-la. (Cf. page 90 pour plus
d’informations sur l’entrée de la tuyère.)
FJU43221Vérification de la tuyère de poussée et de
l’inverseur
Vérifiez que la tuyère de poussée et l’inver-
seur ne sont pas endommagés ni ne pré-
sentent aucun problème.
FJU44250Vérification des bouchons de vidange de
poupe
Desserrez les bouchons de vidange de
poupe, déposez-les, puis assurez-vous que
ceux-ci et les joints toriques ne sont pas en-
dommagés et qu’aucun corps étranger ne se
trouve dans les filets ou les joints toriques.
ATTENTION: Avant d’installer les bou-
chons de vidange de poupe, nettoyez
leurs filets et joints toriques afin d’éliminer
UF4L72F0.book Page 59 Friday, June 19, 2020 8:42 AM

Contrôles préalables
60
tout corps étranger, tel que la saleté ou le
sable. Sinon, les bouchons de vidange de
poupe risquent d’être endommagés et le
compartiment moteur inondé. Contrôlez
les joints toriques des bouchons de vi-
dange de poupe et assurez-vous que les
bouchons sont correctement serrés avant
de lancer le scooter nautique. Sinon, de
l’eau risque d’inonder le compartiment
moteur et le scooter nautique de s’immer-
ger.
[FCJ00363]
Reposez correctement les bouchons de vi-
dange de poupe en les serrant au maximum.
FJU44640Vérification du capot
Fermez le capot, accrochez les loquets du
capot et vérifiez que le capot est bien fermé.
FJU40146Vérifications postérieures à la mise à
l’eau
Procédez aux vérifications postérieures à la
mise à l’eau indiquées dans la liste des
contrôles préalables lorsque le scooter nau-
tique se trouve dans l’eau et que le moteur
tourne.
Pour exécuter les vérifications postérieures à
la mise à l’eau :
(1) Mettez le scooter nautique à l’eau. (Cf.page 63 pour plus d’informations sur la
mise à l’eau du scooter nautique.)
(2) Effectuez les vérifications et assurez- vous du bon fonctionnement de tous les
éléments ainsi que de l’absence de tout
autre problème.
FJU40553Vérification de la sortie témoin d’eau de
refroidissement
Vérifiez que l’eau est évacuée par la sortie té-
moin d’eau de refroidissement lorsque le mo-
teur tourne. (Cf. page 29 pour plus d’informa-
1Bouchon de vidange de poupe
2 Joint torique
1 Bouchon de vidange de poupe
2
1
1
1Loquet du capot
1
UF4L72F0.book Page 60 Friday, June 19, 2020 8:42 AM

Contrôles préalables
61
tions sur la sortie témoin d’eau de
refroidissement.)

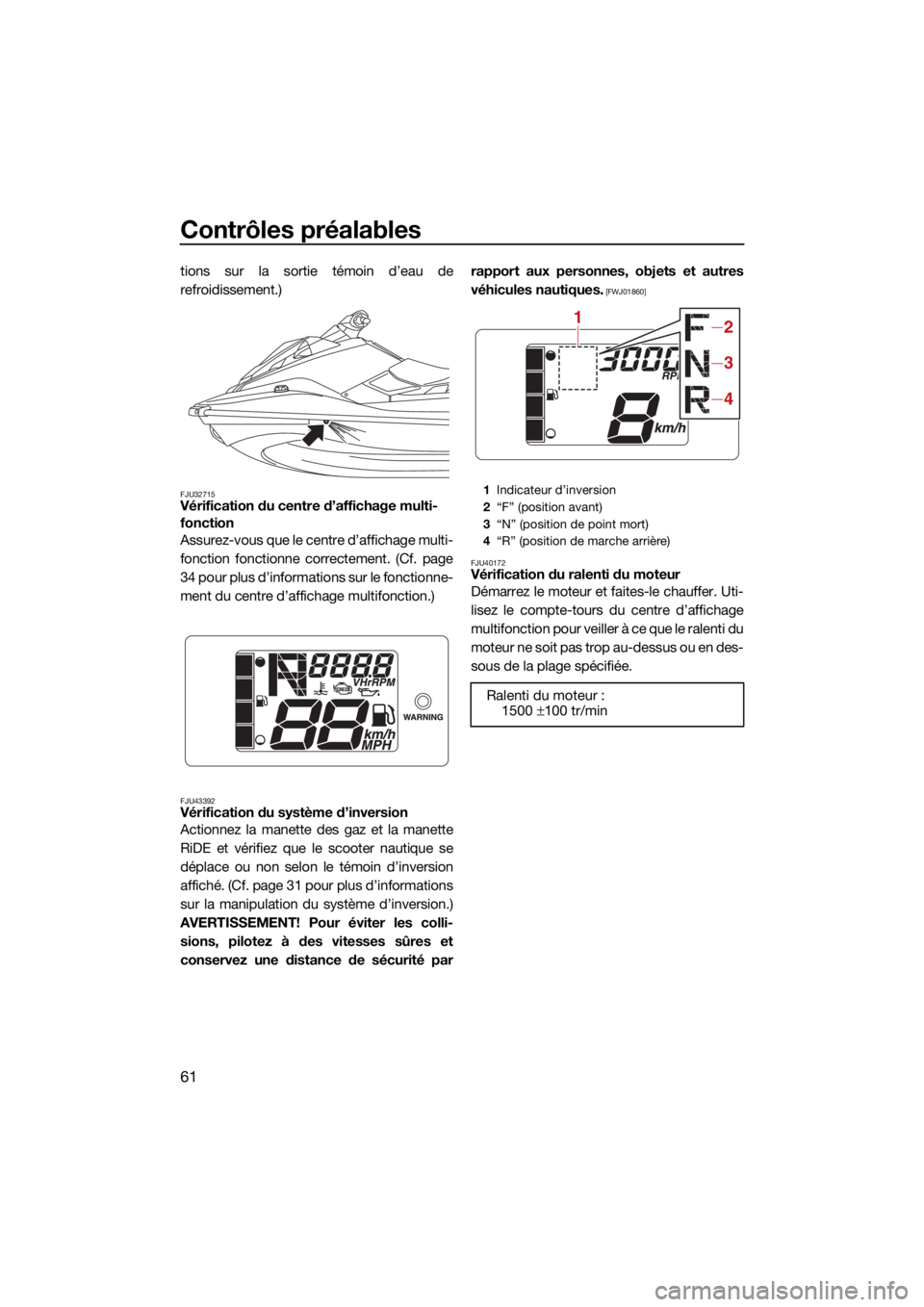

FJU32715Vérification du centre d’affichage multi-
fonction
Assurez-vous que le centre d’affichage multi-
fonction fonctionne correctement. (Cf. page
34 pour plus d’informations sur le fonctionne-
ment du centre d’affichage multifonction.)
FJU43392Vérification du système d’inversion
Actionnez la manette des gaz et la manette
RiDE et vérifiez que le scooter nautique se
déplace ou non selon le témoin d’inversion
affiché. (Cf. page 31 pour plus d’informations
sur la manipulation du système d’inversion.)
AVERTISSEMENT! Pour éviter les colli- sions, pilotez à des vitesses sûres et
conservez une distance de sécurité par rapport aux personnes, objets et autres
véhicules nautiques.
[FWJ01860]
FJU40172
Vérification du ralenti du moteur
Démarrez le moteur et faites-le chauffer. Uti-
lisez le compte-tours du centre d’affichage
multifonction pour veiller à ce que le ralenti du
moteur ne soit pas trop au-dessus ou en des-
sous de la plage spécifiée.
1 Indicateur d’inversion
2 “F” (position avant)
3 “N” (position de point mort)
4 “R” (position de marche arrière)
Ralenti du moteur :
1500 ±100 tr/min
12
3
4
UF4L72F0.book Page 61 Friday, June 19, 2020 8:42 AM

Opération
62
FJU32903
Utilisation de votre scooter nautique
FWJ00511
Avant d’utiliser le scooter nautique, fami-
liarisez-vous avec toutes les commandes.
Consultez un concessionnaire Yamaha en
cas d’incompréhension relative à une
commande ou une fonction. La connais-
sance insuffisante des commandes peut
provoquer un accident ou vous empêcher
d’éviter un accident.
FJU32965Apprendre à connaître votre scooter
nautique
L’utilisation de votre scooter nautique re-
quiert des compétences que vous ne pourrez
acquérir que par une certaine période d’ap-
prentissage. Prenez le temps d’approfondir
les techniques de base avant de tenter des
manœuvres plus délicates.
L’utilisation d’un scooter nautique peut être
une activité extrêmement agréable, qui vous
procurera de nombreuses heures de plaisir.
Toutefois, il est essentiel que vous vous fami-
liarisiez avec son fonctionnement pour ac-
quérir le niveau de compétence nécessaire
pour assurer une navigation en toute sécu-
rité.
Avant d’utiliser ce scooter nautique, lisez le
présent Manuel de l’utilisateur, le guide de
conseils pratiques de pilotage, la fiche d’ins-
tructions de pilotage et toutes les étiquettes
d’avertissement et de mise en garde pré-
sentes sur le scooter nautique. Accordez une
attention toute particulière aux informations
de sécurité présentées à partir de la page 10.
Ces informations devraient vous permettre
de mieux comprendre le scooter nautique et
son fonctionnement. N’oubliez pas : ce scooter nautique est
conçu pour le transport du pilote et de 2 pas-
sagers. Ne dépassez jamais la charge admis-
sible maximum et ne permettez jamais à plus
de 3 personnes d’embarquer en même
temps dans le scooter nautique (ou jamais
plus de 2 personnes si un wakeboarder ou un
skieur nautique est remorqué).
FJU33006Apprendre à utiliser le scooter
nautique
Avant d’utiliser le scooter, effectuez toujours
les contrôles préalables mentionnés à la
page 53. Les quelques instants que vous
passerez à contrôler votre scooter sont un in-
vestissement précieux en termes de sécurité
et de fiabilité.
Prenez connaissance de tous les règlements
locaux avant d’utilis
er votre scooter.
Pilotez de manière défensive, à vitesse
contrôlée, et conservez une distance de sé-
curité par rapport aux personnes, objets et
autres véhicules nautiques. Pour vous exer-
cer, choisissez une zone bien dégagée, où la
visibilité est bonne et le trafic nautique peu
important. Charge maximale :
225 kg (496 lb)
La charge est le poids total du char-
gement, du pilote et des passagers.
UF4L72F0.book Page 62 Friday, June 19, 2020 8:42 AM

Opération
63
Utilisez le système d’apprentissage par
jumelage : ayez toujours quelqu’un à proxi-
mité de vous. Contrôlez en permanence la
présence de personnes, d’objets et d’autres
véhicules nautiques. Méfiez-vous des condi-
tions qui limitent votre visibilité ou gênent
votre vision des autres.
Tenez fermement le guidon et gardez les
deux pieds sur le fond du repose-pieds. Ne
tentez pas de naviguer avec des passagers
avant d’avoir acquis la parfaite maîtrise de
votre scooter.
FJU40212Position de navigation
Position du pilote
Le pilote doit tenir fermement le guidon à
deux mains et être assis à califourchon sur le
siège, avec les deux pieds posés sur le fond
du repose-pied.
Position du passager
Le passager doit se tenir fermement soit à la
personne assise devant lui, soit à la poignée
prévue à cet effet, et s’asseoir à califourchon
en gardant les pieds posés sur le fond du re-
pose-pied. N’autorisez jamais un passager à
se placer devant le pilote. (Cf. page 18 pour
plus d’informations sur la position de naviga-tion en présence d’un wakeboarder ou d’un
skieur nautique.)
FJU32803Mise à l’eau du scooter nautique
Lors de la mise à l’eau du scooter nautique,
vérifiez qu’aucun obstacle ne se trouve au-
tour de vous.
Si le scooter nautique est mis à l’eau à partir
d’une remorque, quelqu’un doit veiller à ce
que les vagues ne repoussent pas le scooter
vers la remorque.
FJU43580Démarrage du moteur sur l’eauFWJ01531
Ne mettez jamais les gaz lorsque
quelqu’un se trouve à l’arrière du scooter
nautique. Coupez le moteur ou laissez-le
tourner au ralenti. L’eau et les débris éjec-
tés par la tuyère de poussée peuvent pro-
voquer de graves blessures.
Pour démarrer le moteur :
(1) Placez le scooter nautique dans une
zone ne contenant ni algues ni débris et
d’une profondeur d’au moins 60 cm (2 ft)
sous le fond du scooter. ATTENTION:
N’allumez jamais le moteur dans des
eaux de moins de 60 cm (2 ft) de pro-
fondeur à partir du fond de la coque
car la tuyère pourrait aspirer des cail-
loux et du sable qui risqueraient d’en-
UF4L72F0.book Page 63 Friday, June 19, 2020 8:42 AM
