PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-9
6

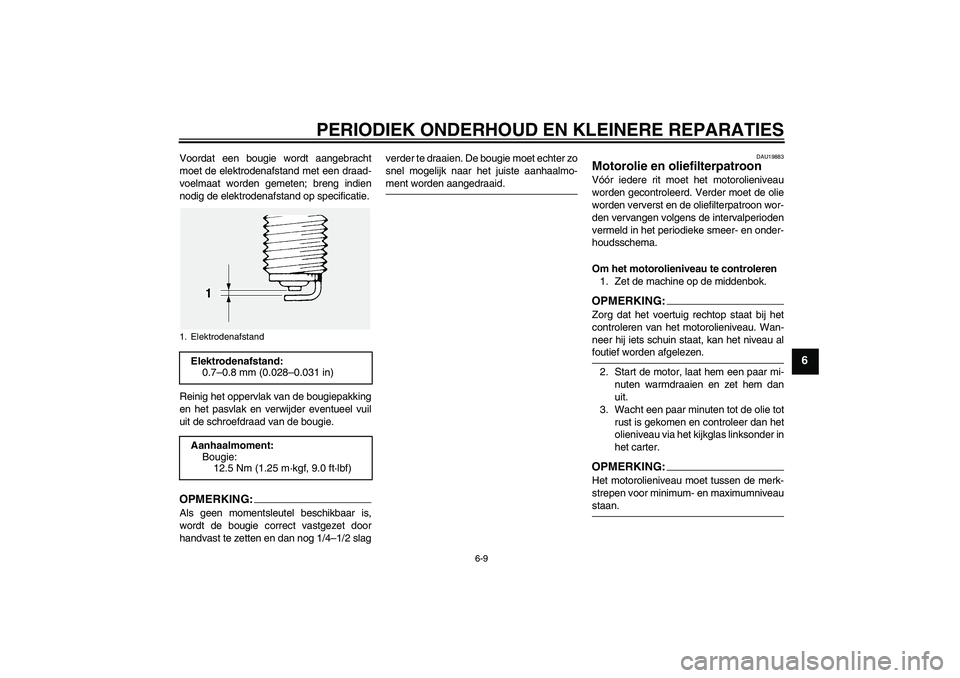

Voordat een bougie wordt aangebracht
moet de elektrodenafstand met een draad-
voelmaat worden gemeten; breng indien
nodig de elektrodenafstand op specificatie.
Reinig het oppervlak van de bougiepakking
en het pasvlak en verwijder eventueel vuil
uit de schroefdraad van de bougie.OPMERKING:Als geen momentsleutel beschikbaar is,
wordt de bougie correct vastgezet door
handvast te zetten en dan nog 1/4–1/2 slagverder te draaien. De bougie moet echter zo
snel mogelijk naar het juiste aanhaalmo-
ment worden aangedraaid.
DAU19883
Motorolie en oliefilterpatroon Vóór iedere rit moet het motorolieniveau
worden gecontroleerd. Verder moet de olie
worden ververst en de oliefilterpatroon wor-
den vervangen volgens de intervalperioden
vermeld in het periodieke smeer- en onder-
houdsschema.
Om het motorolieniveau te controleren
1. Zet de machine op de middenbok.OPMERKING:Zorg dat het voertuig rechtop staat bij het
controleren van het motorolieniveau. Wan-
neer hij iets schuin staat, kan het niveau alfoutief worden afgelezen.
2. Start de motor, laat hem een paar mi-
nuten warmdraaien en zet hem dan
uit.
3. Wacht een paar minuten tot de olie tot
rust is gekomen en controleer dan het
olieniveau via het kijkglas linksonder in
het carter.OPMERKING:Het motorolieniveau moet tussen de merk-
strepen voor minimum- en maximumniveaustaan.
1. ElektrodenafstandElektrodenafstand:
0.7–0.8 mm (0.028–0.031 in)
Aanhaalmoment:
Bougie:
12.5 Nm (1.25 m·kgf, 9.0 ft·lbf)
U3P6D2D0.book Page 9 Friday, September 14, 2007 9:17 AM
Page 62 of 100
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-10
6
4. Als de motorolie beneden de merk-
streep voor minimumniveau staat, vul
dan voldoende olie, van de aanbevo-
len soort, bij tot het correcte niveau.
Om de motorolie te verversen (met of
zonder vervanging van oliefilterpatroon)
1. Zet de machine op een vlakke onder-
grond.
2. Start de motor, laat hem een paar mi-
nuten warmdraaien en zet hem dan
uit.
3. Zet een oliecarter onder de motor om
de gebruikte olie op te vangen.
4. Verwijder de olievuldop en de aftap-
plug om de olie uit het carter te laten
stromen.
OPMERKING:Sla de stappen 5–7 over als de oliefilterpa-troon niet wordt vervangen.
5. Verwijder de oliefilterpatroon met een
oliefiltersleutel.
OPMERKING:De Yamaha dealer kan een oliefiltersleutelleveren.
6. Smeer een dun laagje motorolie op de
o-ring van de nieuwe oliefilterpatroon.
1. Kijkglas olieniveau
2. Merkstreep maximumniveau
3. Merkstreep minimumniveau
1. Olievuldop
2. Oliefilterpatroon
3. Olieaftapplug
1. Oliefilterpatroon
2. Oliefiltersleutel
1. O-ring
U3P6D2D0.book Page 10 Friday, September 14, 2007 9:17 AM
Page 63 of 100
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-11
6

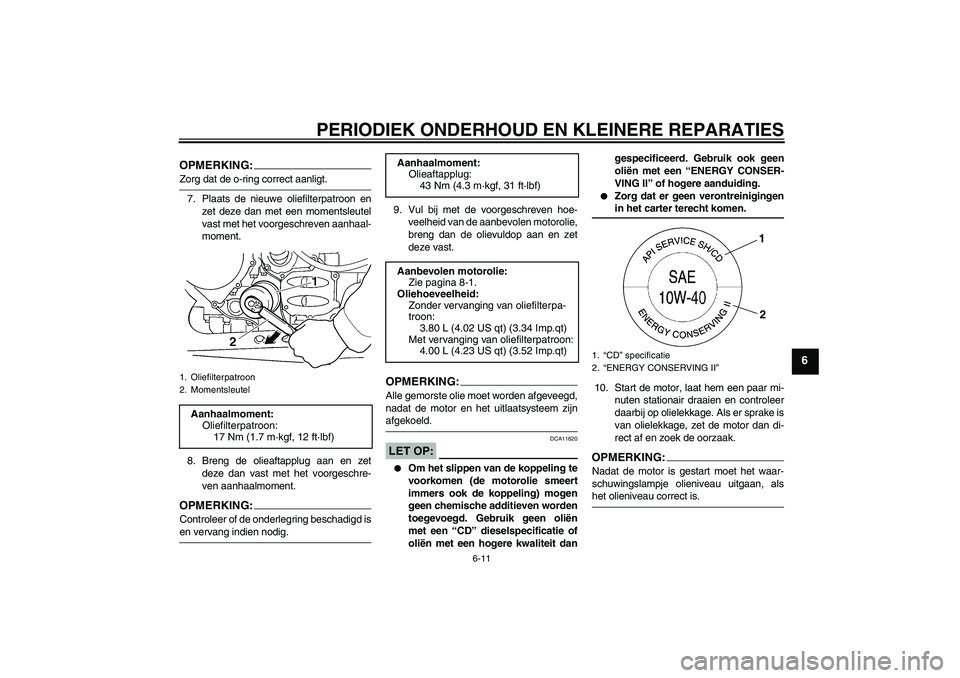

OPMERKING:Zorg dat de o-ring correct aanligt.
7. Plaats de nieuwe oliefilterpatroon en
zet deze dan met een momentsleutel
vast met het voorgeschreven aanhaal-
moment.
8. Breng de olieaftapplug aan en zet
deze dan vast met het voorgeschre-
ven aanhaalmoment.OPMERKING:Controleer of de onderlegring beschadigd isen vervang indien nodig.9. Vul bij met de voorgeschreven hoe-
veelheid van de aanbevolen motorolie,
breng dan de olievuldop aan en zet
deze vast.
OPMERKIN
G:
Alle gemorste olie moet worden afgeveegd,
nadat de motor en het uitlaatsysteem zijnafgekoeld.LET OP:
DCA11620
Om het slippen van de koppeling te
voorkomen (de motorolie smeert
immers ook de koppeling) mogen
geen chemische additieven worden
toegevoegd. Gebruik geen oliën
met een “CD” dieselspecificatie of
oliën met een hogere kwaliteit dangespecificeerd. Gebruik ook geen
oliën met een “ENERGY CONSER-
VING II” of hogere aanduiding.
Zorg dat er geen verontreinigingenin het carter terecht komen.
10. Start de motor, laat hem een paar mi-
nuten stationair draaien en controleer
daarbij op olielekkage. Als er sprake is
van olielekkage, zet de motor dan di-
rect af en zoek de oorzaak.
OPMERKING:Nadat de motor is gestart moet het waar-
schuwingslampje olieniveau uitgaan, alshet olieniveau correct is.
1. Oliefilterpatroon
2. MomentsleutelAanhaalmoment:
Oliefilterpatroon:
17 Nm (1.7 m·kgf, 12 ft·lbf)
Aanhaalmoment:
Olieaftapplug:
43 Nm (4.3 m·kgf, 31 ft·lbf)
Aanbevolen motorolie:
Zie pagina 8-1.
Oliehoeveelheid:
Zonder vervanging van oliefilterpa-
troon:
3.80 L (4.02 US qt) (3.34 Imp.qt)
Met vervanging van oliefilterpatroon:
4.00 L (4.23 US qt) (3.52 Imp.qt)
1.“CD” specificatie
2.“ENERGY CONSERVING II”
1
2
U3P6D2D0.book Page 11 Friday, September 14, 2007 9:17 AM
Page 64 of 100
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-12
6
LET OP:
DCA10400
Zet de motor direct af als het waarschu-
wingslampje olieniveau knippert of blijft
branden en laat de machine controlerendoor een Yamaha dealer.
11. Zet de motor af, controleer dan het
olieniveau en corrigeer indien nodig.
DAU20014
Cardanolie Vóór elke rit moet het cardanhuis worden
gecontroleerd op olielekkage. In geval van
lekkage dient u het voertuig door een
Yamaha dealer te laten nakijken en repare-
ren. Bovendien dient de cardanolie als volgt
te worden ververst op de aangegeven tijd-
stippen in het periodieke onderhouds- en
smeerschema.
WAARSCHUWING
DWA10370
Zorg ervoor dat geen verontreini-
gingen het cardanhuis kunnen bin-
nendringen.
Zorg dat er geen olie op de bandenof wielen terechtkomt.
Controleren van het olieniveau in het
cardanhuis
1. Zet de machine op de middenbok.
OPMERKING:
Het olieniveau in het cardanhuis moet
worden gecontroleerd terwijl de motor
koud is.
Zorg dat het voertuig rechtop staat bij
het controleren van het motorolieni-
veau. Wanneer hij iets schuin staat,
kan het niveau al foutief worden afge-lezen.2. Verwijder de olievulplug van het car-
danhuis en controleer het olieniveau in
het cardanhuis.
OPMERKING:Het olieniveau moet bij de rand van de vulo-pening staan.
3. Als de olie onder de rand van de vulo-
pening staat, vul dan genoeg olie van
de aanbevolen soort bij tot het correcte
niveau.
4. Breng de olievulplug aan en zet deze
dan vast met het voorgeschreven aan-
haalmoment.1. Vulplug cardanolie
2. Aftapplug cardanolie
3. Correct olieniveau
U3P6D2D0.book Page 12 Friday, September 14, 2007 9:17 AM
Page 65 of 100
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-13
6

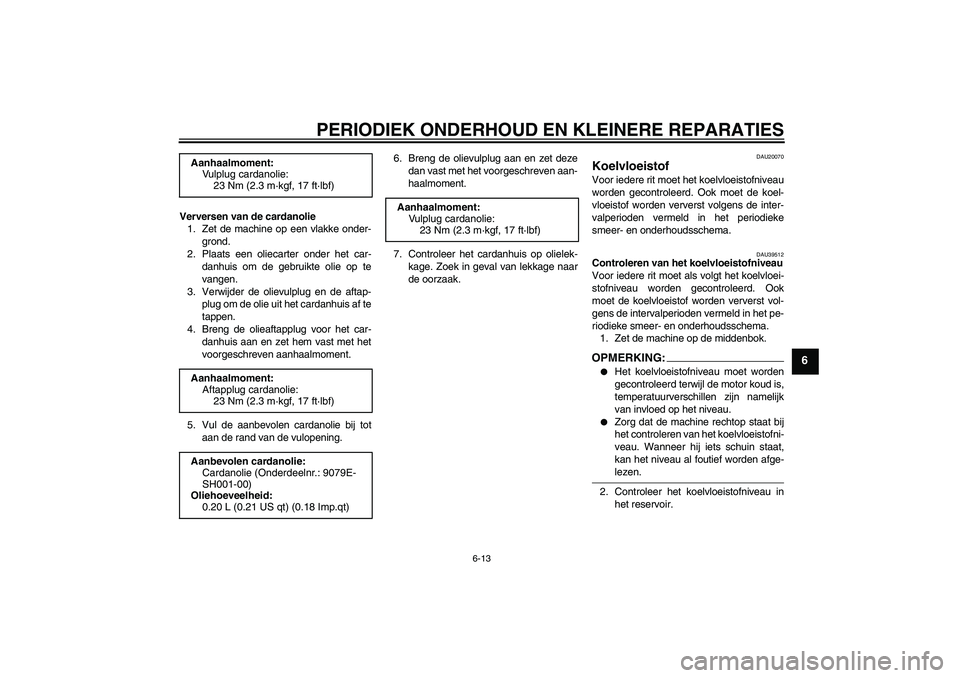

Verversen van de cardanolie
1. Zet de machine op een vlakke onder-
grond.
2. Plaats een oliecarter onder het car-
danhuis om de gebruikte olie op te
vangen.
3. Verwijder de olievulplug en de aftap-
plug om de olie uit het cardanhuis af te
tappen.
4. Breng de olieaftapplug voor het car-
danhuis aan en zet hem vast met het
voorgeschreven aanhaalmoment.
5. Vul de aanbevolen cardanolie bij tot
aan de rand van de vulopening.6. Breng de olievulplug aan en zet deze
dan vast met het voorgeschreven aan-
haalmoment.
7. Controleer het cardanhuis op olielek-
kage. Zoek in geval van lekkage naar
de oorzaak.
DAU20070
Koelvloeistof Voor iedere rit moet het koelvloeistofniveau
worden gecontroleerd. Ook moet de koel-
vloeistof worden ververst volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU39512
Controleren van het koelvloeistofniveau
Voor iedere rit moet als volgt het koelvloei-
stofniveau worden gecontroleerd. Ook
moet de koelvloeistof worden ververst vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
1. Zet de machine op de middenbok.OPMERKIN
G:
Het koelvloeistofniveau moet worden
gecontroleerd terwijl de motor koud is,
temperatuurverschillen zijn namelijk
van invloed op het niveau.
Zorg dat de machine rechtop staat bij
het controleren van het koelvloeistofni-
veau. Wanneer hij iets schuin staat,
kan het niveau al foutief worden afge-lezen.
2. Controleer het koelvloeistofniveau in
het reservoir. Aanhaalmoment:
Vulplug cardanolie:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Aanhaalmoment:
Aftapplug cardanolie:
23 Nm (2.3 m·kgf, 17 ft·lbf)
Aanbevolen cardanolie:
Cardanolie (Onderdeelnr.: 9079E-
SH001-00)
Oliehoeveelheid:
0.20 L (0.21 US qt) (0.18 Imp.qt)
Aanhaalmoment:
Vulplug cardanolie:
23 Nm (2.3 m·kgf, 17 ft·lbf)
U3P6D2D0.book Page 13 Friday, September 14, 2007 9:17 AM
Page 66 of 100
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-14
6

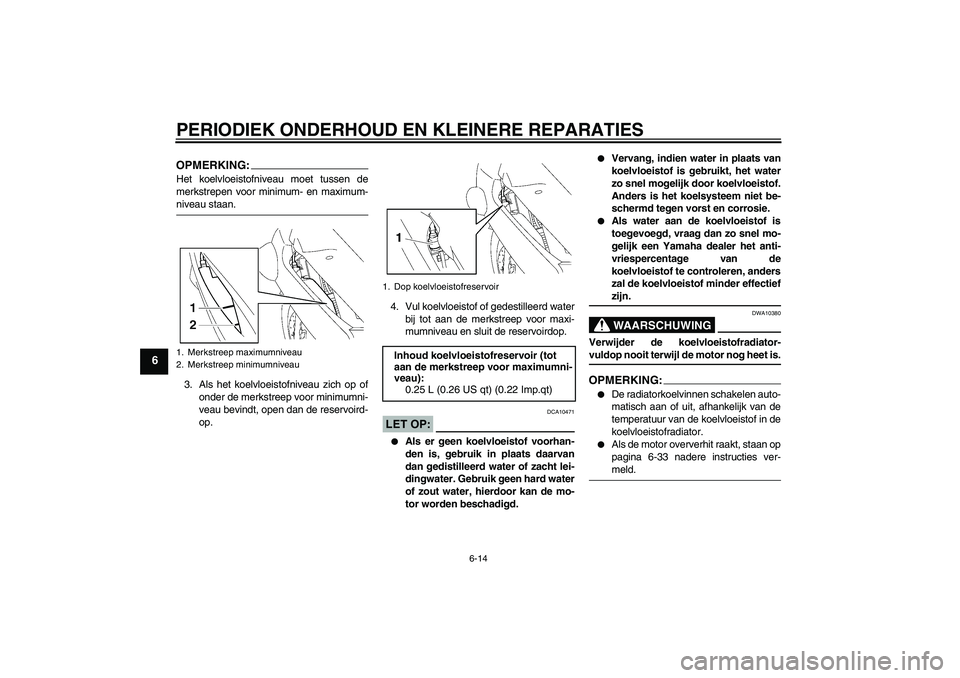

OPMERKING:Het koelvloeistofniveau moet tussen de
merkstrepen voor minimum- en maximum-niveau staan.
3. Als het koelvloeistofniveau zich op of
onder de merkstreep voor minimumni-
veau bevindt, open dan de reservoird-
op.4. Vul koelvloeistof of gedestilleerd water
bij tot aan de merkstreep voor maxi-
mumniveau en sluit de reservoirdop.
LET OP:
DCA10471
Als er geen koelvloeistof voorhan-
den is, gebruik in plaats daarvan
dan gedistilleerd water of zacht lei-
dingwater. Gebruik geen hard water
of zout water, hierdoor kan de mo-
tor worden beschadigd.
Vervang, indien water in plaats van
koelvloeistof is gebruikt, het water
zo snel mogelijk door koelvloeistof.
Anders is het koelsysteem niet be-
schermd tegen vorst en corrosie.
Als water aan de koelvloeistof is
toegevoegd, vraag dan zo snel mo-
gelijk een Yamaha dealer het anti-
vriespercentage van de
koelvloeistof te controleren, anders
zal de koelvloeistof minder effectiefzijn.WAARSCHUWING
DWA10380
Verwijder de koelvloeistofradiator-vuldop nooit terwijl de motor nog heet is.OPMERKING:
De radiatorkoelvinnen schakelen auto-
matisch aan of uit, afhankelijk van de
temperatuur van de koelvloeistof in de
koelvloeistofradiator.
Als de motor oververhit raakt, staan op
pagina 6-33 nadere instructies ver-meld.
1. Merkstreep maximumniveau
2. Merkstreep minimumniveau
1. Dop koelvloeistofreservoirInhoud koelvloeistofreservoir (tot
aan de merkstreep voor maximumni-
veau):
0.25 L (0.26 US qt) (0.22 Imp.qt)
U3P6D2D0.book Page 14 Friday, September 14, 2007 9:17 AM
Page 67 of 100
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-15
6

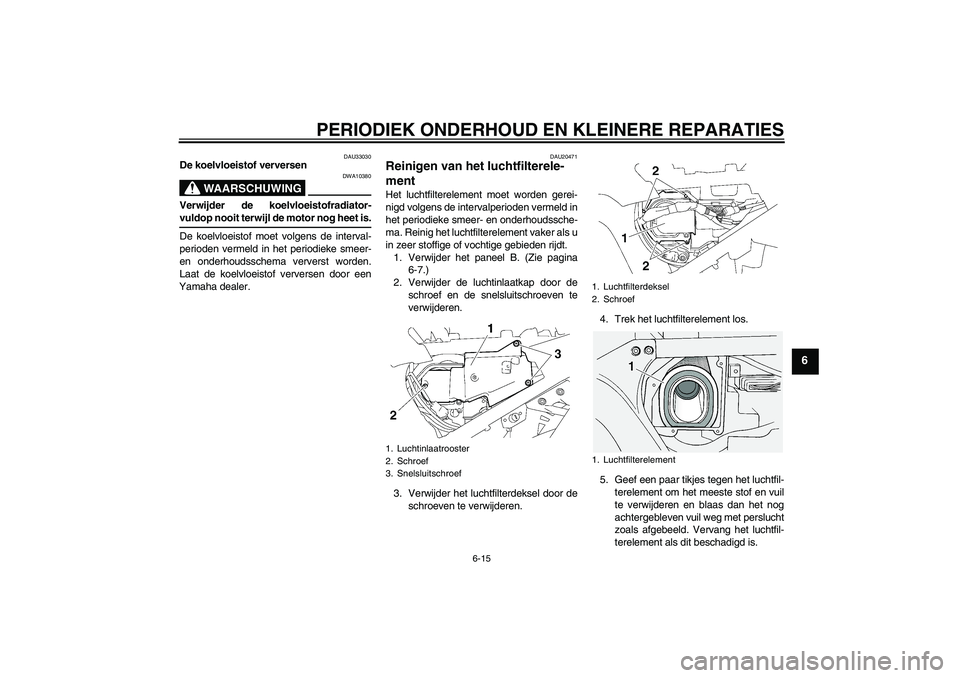

DAU33030
De koelvloeistof verversen
WAARSCHUWING
DWA10380
Verwijder de koelvloeistofradiator-vuldop nooit terwijl de motor nog heet is.
De koelvloeistof moet volgens de interval-
perioden vermeld in het periodieke smeer-
en onderhoudsschema ververst worden.
Laat de koelvloeistof verversen door een
Yamaha dealer.
DAU20471
Reinigen van het luchtfilterele-
ment Het luchtfilterelement moet worden gerei-
nigd volgens de intervalperioden vermeld in
het periodieke smeer- en onderhoudssche-
ma. Reinig het luchtfilterelement vaker als u
in zeer stoffige of vochtige gebieden rijdt.
1. Verwijder het paneel B. (Zie pagina
6-7.)
2. Verwijder de luchtinlaatkap door de
schroef en de snelsluitschroeven te
verwijderen.
3. Verwijder het luchtfilterdeksel door de
schroeven te verwijderen.4. Trek het luchtfilterelement los.
5. Geef een paar tikjes tegen het luchtfil-
terelement om het meeste stof en vuil
te verwijderen en blaas dan het nog
achtergebleven vuil weg met perslucht
zoals afgebeeld. Vervang het luchtfil-
terelement als dit beschadigd is.1. Luchtinlaatrooster
2. Schroef
3. Snelsluitschroef
1. Luchtfilterdeksel
2. Schroef
1. Luchtfilterelement
U3P6D2D0.book Page 15 Friday, September 14, 2007 9:17 AM

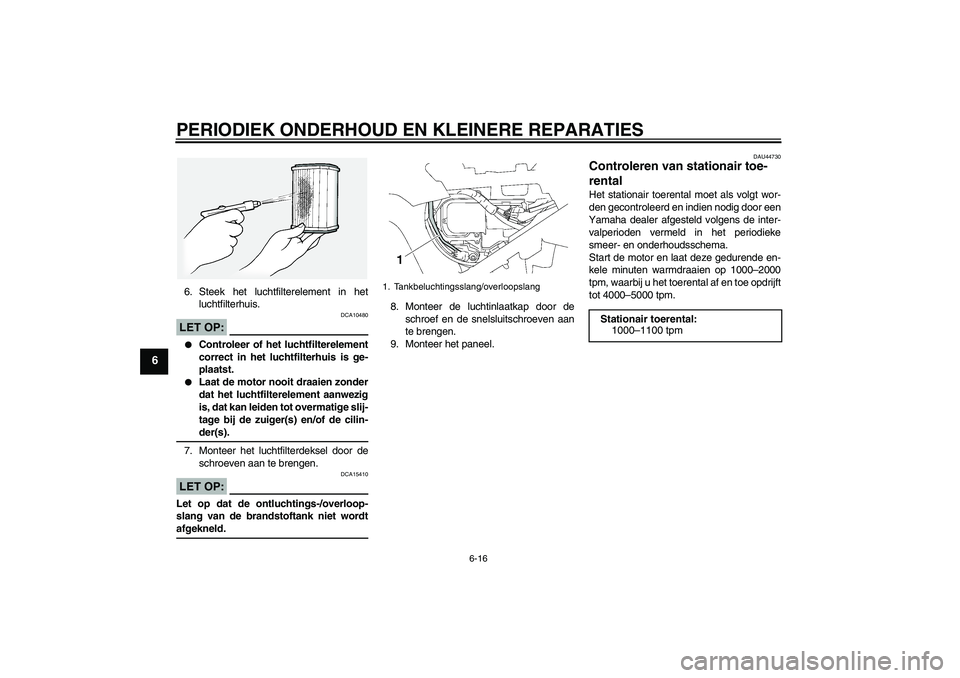

Page 68 of 100
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-16
6
6. Steek het luchtfilterelement in het
luchtfilterhuis.LET OP:
DCA10480
Controleer of het luchtfilterelement
correct in het luchtfilterhuis is ge-
plaatst.
Laat de motor nooit draaien zonder
dat het luchtfilterelement aanwezig
is, dat kan leiden tot overmatige slij-
tage bij de zuiger(s) en/of de cilin-der(s).
7. Monteer het luchtfilterdeksel door de
schroeven aan te brengen.
LET OP:
DCA15410
Let op dat de ontluchtings-/overloop-
slang van de brandstoftank niet wordtafgekneld.8. Monteer de luchtinlaatkap door de
schroef en de snelsluitschroeven aan
te brengen.
9. Monteer het paneel.
DAU44730
Controleren van stationair toe-
rental Het stationair toerental moet als volgt wor-
den gecontroleerd en indien nodig door een
Yamaha dealer afgesteld volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
Start de motor en laat deze gedurende en-
kele minuten warmdraaien op 1000–2000
tpm, waarbij u het toerental af en toe opdrijft
tot 4000–5000 tpm.
1. Tankbeluchtingsslang/overloopslang
Stationair toerental:
1000–1100 tpm
U3P6D2D0.book Page 16 Friday, September 14, 2007 9:17 AM

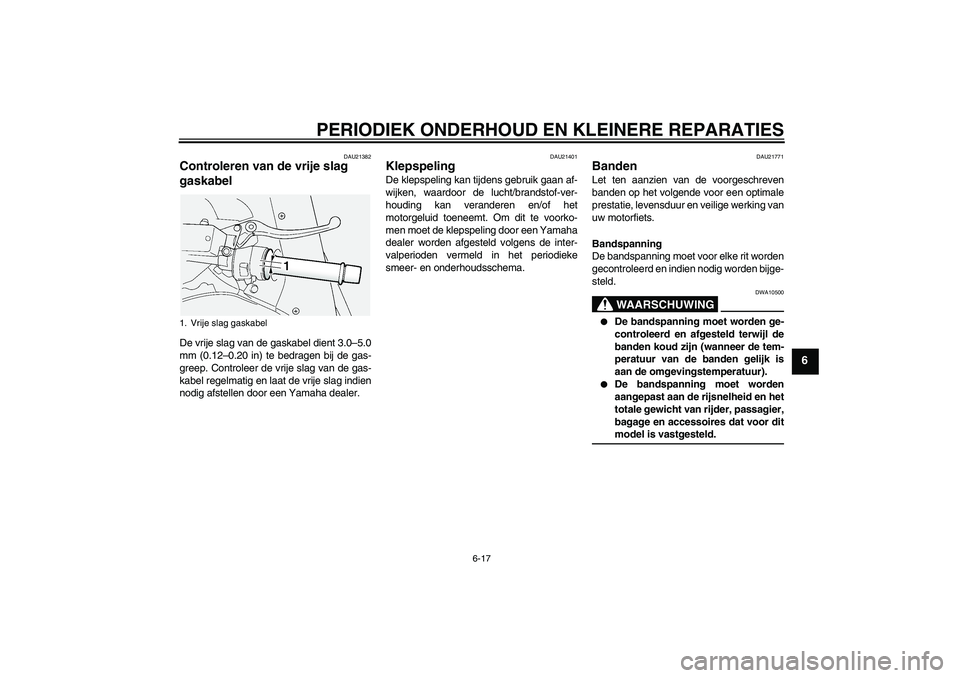

Page 69 of 100
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-17
6
DAU21382
Controleren van de vrije slag
gaskabel De vrije slag van de gaskabel dient 3.0–5.0
mm (0.12–0.20 in) te bedragen bij de gas-
greep. Controleer de vrije slag van de gas-
kabel regelmatig en laat de vrije slag indien
nodig afstellen door een Yamaha dealer.
DAU21401
Klepspeling De klepspeling kan tijdens gebruik gaan af-
wijken, waardoor de lucht/brandstof-ver-
houding kan veranderen en/of het
motorgeluid toeneemt. Om dit te voorko-
men moet de klepspeling door een Yamaha
dealer worden afgesteld volgens de inter-
valperioden vermeld in het periodieke
smeer- en onderhoudsschema.
DAU21771
Banden Let ten aanzien van de voorgeschreven
banden op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw motorfiets.
Bandspanning
De bandspanning moet voor elke rit worden
gecontroleerd en indien nodig worden bijge-
steld.
WAARSCHUWING
DWA10500
De bandspanning moet worden ge-
controleerd en afgesteld terwijl de
banden koud zijn (wanneer de tem-
peratuur van de banden gelijk is
aan de omgevingstemperatuur).
De bandspanning moet worden
aangepast aan de rijsnelheid en het
totale gewicht van rijder, passagier,
bagage en accessoires dat voor ditmodel is vastgesteld.
1. Vrije slag gaskabel
U3P6D2D0.book Page 17 Friday, September 14, 2007 9:17 AM

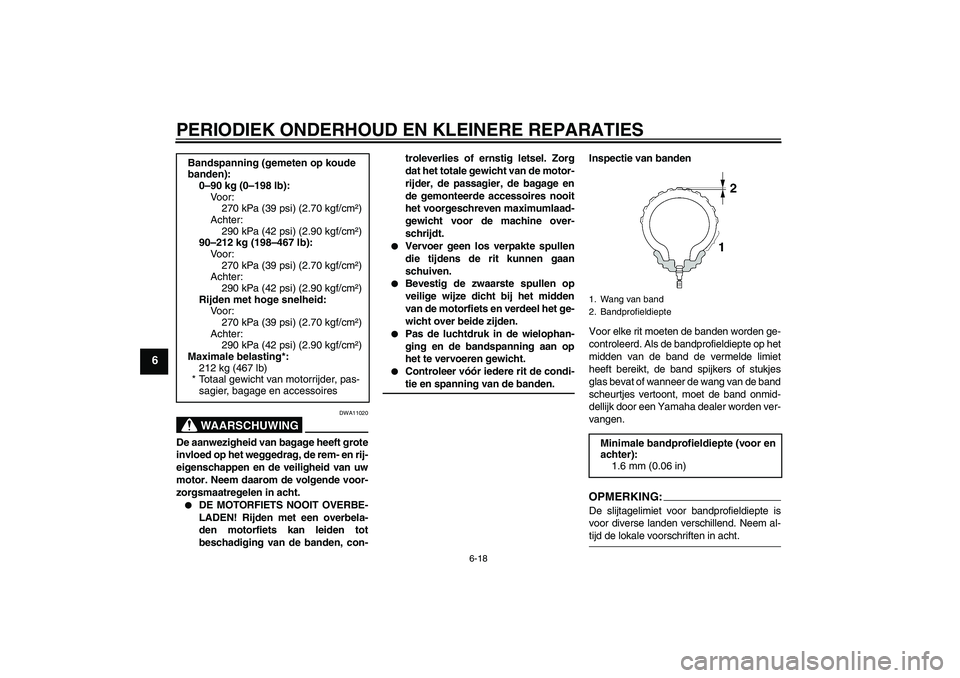

Page 70 of 100
PERIODIEK ONDERHOUD EN KLEINERE REPARATIES
6-18
6
WAARSCHUWING
DWA11020
De aanwezigheid van bagage heeft grote
invloed op het weggedrag, de rem- en rij-
eigenschappen en de veiligheid van uw
motor. Neem daarom de volgende voor-
zorgsmaatregelen in acht.
DE MOTORFIETS NOOIT OVERBE-
LADEN! Rijden met een overbela-
den motorfiets kan leiden tot
beschadiging van de banden, con-troleverlies of ernstig letsel. Zorg
dat het totale gewicht van de motor-
rijder, de passagier, de bagage en
de gemonteerde accessoires nooit
het voorgeschreven maximumlaad-
gewicht voor de machine over-
schrijdt.
Vervoer geen los verpakte spullen
die tijdens de rit kunnen gaan
schuiven.
Bevestig de zwaarste spullen op
veilige wijze dicht bij het midden
van de motorfiets en verdeel het ge-
wicht over beide zijden.
Pas de luchtdruk in de wielophan-
ging en de bandspanning aan op
het te vervoeren gewicht.
Controleer vóór iedere rit de condi-tie en spanning van de banden.Inspectie van banden
Voor elke rit moeten de banden worden ge-
controleerd. Als de bandprofieldiepte op het
midden van de band de vermelde limiet
heeft bereikt, de band spijkers of stukjes
glas bevat of wanneer de wang van de band
scheurtjes vertoont, moet de band onmid-
dellijk door een Yamaha dealer worden ver-
vangen.
OPMERKING:De slijtagelimiet voor bandprofieldiepte is
voor diverse landen verschillend. Neem al-tijd de lokale voorschriften in acht. Bandspanning (gemeten op koude
banden):
0–90 kg (0–198 lb):
Voor:
270 kPa (39 psi) (2.70 kgf/cm²)
Achter:
290 kPa (42 psi) (2.90 kgf/cm²)
90–212 kg (198–467 lb):
Voor:
270 kPa (39 psi) (2.70 kgf/cm²)
Achter:
290 kPa (42 psi) (2.90 kgf/cm²)
Rijden met hoge snelheid:
Voor:
270 kPa (39 psi) (2.70 kgf/cm²)
Achter:
290 kPa (42 psi) (2.90 kgf/cm²)
Maximale belasting*:
212 kg (467 lb)
* Totaal gewicht van motorrijder, pas-
sagier, bagage en accessoires1. Wang van band
2. BandprofieldiepteMinimale bandprofieldiepte (voor en
achter):
1.6 mm (0.06 in)
U3P6D2D0.book Page 18 Friday, September 14, 2007 9:17 AM
