YAMAHA FJR1300A 2013 Manuale duso (in Italian)

PULIZIA E RIMESSAGGIO DEL MOTOCICLO
7-4
7
2. Riempire il serbatoio carburante edaggiungere uno stabilizzatore del car-
burante (se disponibile) per prevenire
l’arrugginimento del serbatoio carbu-
rante ed il deterioramento del carbu-
rante.
3. Eseguire le fasi riportate di seguito per proteggere i cilindri, i segmenti, ecc.
dalla corrosione.
a. Togliere i cappucci candele e le candele.
b. Versare un cucchiaino da tè di olio motore in ciascun foro delle cande-
le.
c. Installare i cappucci candele sulle candele e poi mettere le candele
sulla testa cilindro in modo che gli
elettrodi siano a massa. (Questo li-
miterà la formazione di scintille du-
rante la prossima fase.)
d. Mettere in rotazione diverse volte il motore con lo starter. (In questo
modo le pareti dei cilindri si ricopri-
ranno di olio.) AVVERTENZA! Per
prevenire danneggiamenti o in-
fortuni provocati dalle scintille,
accertarsi di aver messo a mas-
sa gli elettrodi della candela
mentre si fa girare il motore.
[HWA10951]
e. Togliere i cappucci candele dalle candele e poi installare le candele
ed i cappucci candele.
4. Lubrificare tutti i cavi di comando ed i perni di guida di tutte le leve e dei pe-
dali, come pure del cavalletto latera-
le/cavalletto centrale.
5. Controllare e, se necessario, ripristina-
re la pressione pneumatici e poi solle-
vare il motociclo in modo che
entrambe le ruote non tocchino terra.
In alternativa, far girare le ruote di poco
ogni mese in modo da prevenire il dan-
neggiamento locale dei pneumatici.
6. Coprire le uscite gas di scarico con sacchetti di plastica per prevenire la
penetrazione di umidità.
7. Togliere la batteria e caricarla comple- tamente. Riporla in un locale fresco ed
asciutto e caricarla una volta al mese.
Non riporre la batteria in un ambiente
troppo freddo o caldo [meno di 0 °C
(30 °F) oppure più di 30 °C (90 °F)].
Per maggiori informazioni sul rimes-
saggio della batteria, vedere pagina
6-32.
NOTAEseguire tutte le riparazioni eventualmente
necessarie prima di rimessare il motociclo.
U1MCH0H0.book Page 4 Tuesday, July 17, 2012 9:12 AM

CARATTERISTICHE TECNICHE
8-1
8
Dimensioni:Lunghezza totale:2230 mm (87.8 in)
Larghezza totale:
750 mm (29.5 in)
Altezza totale: 1325/1455 mm (52.2/57.3 in)
Altezza alla sella: 805/825 mm (31.7/32.5 in)
Passo:
1545 mm (60.8 in)
Distanza da terra: 130 mm (5.12 in)
Raggio minimo di sterzata: 3100 mm (122.0 in)Peso:Peso in ordine di marcia:289 kg (637 lb)Motore:Tipo di motore:
4 tempi, raffreddato a liquido, bialbero a
camme in testa DOHC
Disposizione dei cilindri:
A quattro cilindri in linea
Cilindrata: 1298 cm³
Alesaggio × corsa:
79.0 × 66.2 mm (3.11 × 2.61 in)
Rapporto di compressione:
10.80 : 1
Sistema di avviamento: Avviamento elettrico
Sistema di lubrificazione: A carter umido
Olio motore:Marca consigliata:YAMALUBE
Tipo:
SAE 10W-40, 10W-50, 15W-40, 20W-40
oppure 20W-50
Gradazione dell’olio motore consigliato: API service tipo SG o superiore/JASO MA
Quantità di olio motore: Senza sostituzione della cartuccia del filtro
dell’olio: 3.80 L (4.02 US qt, 3.34 Imp.qt)
Con sostituzione della cartuccia del filtro
dell’olio: 4.00 L (4.23 US qt, 3.52 Imp.qt)Olio del cardano:Tipo:Olio ingranaggi della trasmissione ad
albero SAE 80 API GL-5 originali Yamaha
Quantità: 0.20 L (0.21 US qt, 0.18 Imp.qt)
Impianto di raffreddamento:Capacità serbatoio liquido refrigerante (fino al
livello massimo):0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacità del radiatore (tutto il circuito
compreso): 2.60 L (2.75 US qt, 2.29 Imp.qt)Filtro dell’aria:Elemento del filtro dell’aria:
Ad elemento seccoCarburante:Carburante consigliato:Soltanto benzina normale senza piombo
Capacità del serbatoio carburante:
25.0 L (6.61 US gal, 5.50 Imp.gal)
Quantità di riserva carburante: 5.5 L (1.45 US gal, 1.21 Imp.gal)Iniezione carburante:Corpo farfallato:
Sigla di identificazione: 1MC1 00Candela/-e:Produttore/modello:NGK/CPR8EA-9
Distanza elettrodi: 0.8–0.9 mm (0.031–0.035 in)Frizione:Tipo di frizione:In bagno d'olio, a dischi multipliTrasmissione:Rapporto di riduzione primaria:
1.563 (75/48)
Trasmissione finale: Ad albero
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 20W-50SAE 20W-40SAE 15W-40SAE 10W-40SAE 10W-50
U1MCH0H0.book Page 1 Tuesday, July 17, 2012 9:12 AM

CARATTERISTICHE TECNICHE
8-2
8
Rapporto di riduzione secondaria:2.698 (35/37 x 21/27 x 33/9)
Tipo di trasmissione: Sempre in presa, a 5 rapporti
Comando:
Con il piede sinistro
Rapporti di riduzione: 1ª:
2.529 (43/17)
2ª: 1.773 (39/22)
3ª: 1.348 (31/23)
4ª:
1.077 (28/26)
5ª: 0.929 (26/28)Parte ciclistica:Tipo di telaio:
A diamante
Angolo di incidenza: 26.00 grado
Avancorsa: 109 mm (4.3 in)Pneumatico anteriore:Tipo:Senza camera d'aria
Misura: 120/70 ZR17M/C (58W)
Produttore/modello:
BRIDGESTONE/BT023F F
Produttore/modello: METZELER/Roadtec Z8
Pneumatico posteriore:Tipo:Senza camera d'aria
Misura:
180/55 ZR17M/C (73W)
Produttore/modello: BRIDGESTONE/BT023R F
Produttore/modello: METZELER/Roadtec Z8 CCarico:Carico massimo:215 kg (474 lb)
(Peso totale del pilota, del passeggero, del
carico e degli accessori)Pressione pneumatici (misurata a
pneumatici freddi):Condizione di carico:0–90 kg (0–198 lb)
Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm², 42 psi)
Condizione di carico: 90–215 kg (198–474 lb)
Anteriore:
250 kPa (2.50 kgf/cm², 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm², 42 psi)
Marcia ad alta velocità: Anteriore:250 kPa (2.50 kgf/cm², 36 psi)
Posteriore: 290 kPa (2.90 kgf/cm², 42 psi)
Ruota anteriore:Tipo di ruota:Ruota in lega
Dimensioni cerchio:
17M/C x MT3.50Ruota posteriore:Tipo di ruota:Ruota in lega
Dimensioni cerchio:
17M/C x MT5.50Impianto di frenatura unificato:Comando:Attivato dal freno posterioreFreno anteriore:Tipo:A doppio disco
Comando: Con la mano destra
Liquido consigliato:
DOT 4Freno posteriore:Tipo:A disco singolo
Comando:
Con il piede destro
Liquido consigliato: DOT 4Sospensione anteriore:Tipo:
Forcella telescopica
Tipo a molla/ammortizzatore: Molla a spirale / ammortizzatore idraulico
Escursione ruota: 135.0 mm (5.31 in)
U1MCH0H0.book Page 2 Tuesday, July 17, 2012 9:12 AM

CARATTERISTICHE TECNICHE
8-3
8
Sospensione posteriore:Tipo:Forcellone oscillante (sospensione
articolata)
Tipo a molla/ammortizzatore: Molla a spirale / ammortizzatore gas/olio
Escursione ruota:
125.0 mm (4.92 in)Impianto elettrico:Sistema d’accensione:TCI
Sistema di carica:
Volano magnete in C.A.Batteria:Modello:GT14B-4
Tensione, capacità:
12 V, 12.0 AhFaro:Tipo a lampadina:Lampada alogenaTensione, potenza lampadina × quantità:Faro:
12 V, 60.0 W/55.0 W × 2
Lampada biluce fanalino/stop: 12 V, 5.0 W/21.0 W × 2
Indicatore di direzione anteriore:
LED
Indicatore di direzione posteriore: 12 V, 21.0 W × 2
Luce ausiliaria: LED
Luce targa:
12 V, 5.0 W × 1 Luce pannello strumenti:
LED
Spia del folle: LED
Spia abbagliante:
LED
Spia del livello dell’olio: LED
Spia degli indicatori di direzione: LED
Spia problemi al motore:
LED
Spia dell’ABS: LED
Spia “SET” regolatore automatico della
velocità: LED
Spia “ON” regolatore automatico della
velocità: LED
Spia del sistema immobilizzatore: LED
Spia di segnalazione del sistema di controllo
della trazione: LED
Fusibili:Fusibile principale 1:50.0 A
Fusibile principale 2: 30.0 A
Fusibile del faro:
25.0 A
Fusibile luce stop: 1.0 A Fusibile dell’impianto di segnalazione:
10.0 A
Fusibile dell’accensione: 20.0 A
Fusibile della ventola del radiatore:
10.0 A × 2
Fusibile delle luci di emergenza: 7.5 A
Fusibile dell’impianto di iniezione carburante: 15.0 A
Fusibile della centralina dell’ABS:
7.5 A
Fusibile del motorino dell’ABS: 30.0 A
Fusibile del solenoide ABS: 20.0 A
Fusibile del regolatore automatico della
velocità: 1.0 A
Fusibile presa supplementare CC:
3.0 A
Fusibile di backup: 7.5 A
Fusibile del motorino del parabrezza: 20.0 A
Fusibile della valvola a farfalla elettrica:
7.5 A
U1MCH0H0.book Page 3 Tuesday, July 17, 2012 9:12 AM

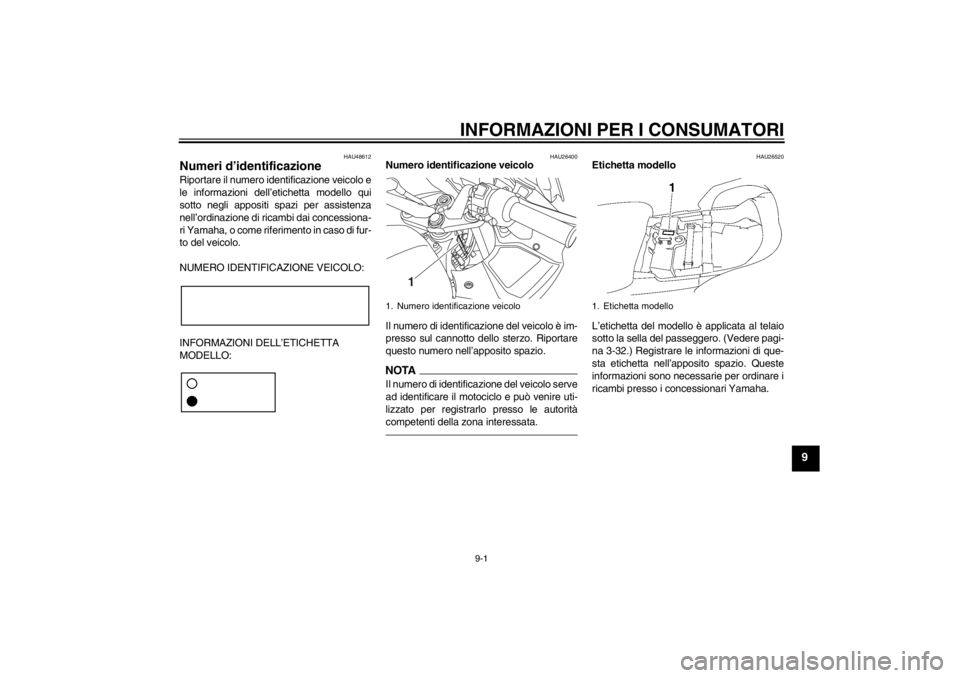

INFORMAZIONI PER I CONSUMATORI
9-1
9
HAU48612
Numeri d’identificazione Riportare il numero identificazione veicolo e
le informazioni dell’etichetta modello qui
sotto negli appositi spazi per assistenza
nell’ordinazione di ricambi dai concessiona-
ri Yamaha, o come riferimento in caso di fur-
to del veicolo.
NUMERO IDENTIFICAZIONE VEICOLO:
INFORMAZIONI DELL’ETICHETTA
MODELLO:
HAU26400
Numero identificazione veicolo
Il numero di identificazione del veicolo è im-
presso sul cannotto dello sterzo. Riportare
questo numero nell’apposito spazio.NOTAIl numero di identificazione del veicolo serve
ad identificare il motociclo e può venire uti-
lizzato per registrarlo presso le autorità
competenti della zona interessata.
HAU26520
Etichetta modello
L’etichetta del modello è applicata al telaio
sotto la sella del passeggero. (Vedere pagi-
na 3-32.) Registrare le informazioni di que-
sta etichetta nell’apposito spazio. Queste
informazioni sono necessarie per ordinare i
ricambi presso i concessionari Yamaha.
1. Numero identificazione veicolo
1
1. Etichetta modello
U1MCH0H0.book Page 1 Tuesday, July 17, 2012 9:12 AM

INDICE ANALITICOAABS ....................................................... 3-26
Accensione del motore ........................... 5-1
Altezza sella pilota, regolazione............ 3-33
Assieme ammortizzatore, regolazione ......................................... 3-41BBatteria.................................................. 6-32
Blocchetto accensione/bloccasterzo ....... 3-2CCambi di marcia ...................................... 5-2
Candele, controllo ................................. 6-11
Caratteristiche tecniche .......................... 8-1
Carburante ............................................ 3-30
Carburante, consigli per ridurne il consumo ............................................... 5-3
Cavalletto centrale e cavalletto
laterale, controllo e lubrificazione ....... 6-29
Cavalletto laterale ................................. 3-43
Cavi, controllo e lubrificazione .............. 6-27
Commutatore luce abbagliante/ anabbagliante / interruttore di
segnalazione luce abbagliante ........... 3-23
Convertitori catalitici .............................. 3-31
Convogliatori d’aria delle carenature, apertura e chiusura............................. 3-38
Cuscinetti ruote, controllo ..................... 6-32DD-mode (modalità di guida)................... 3-22EElemento filtrante, pulizia ...................... 6-18
Etichetta modello .................................... 9-1FFasci luce, regolazione ......................... 3-37 Forcella, controllo ................................. 6-31
Forcella, regolazione ............................ 3-39
Fusibili, sostituzione ............................. 6-33
GGioco della leva freno, controllo ........... 6-24
Gioco della manopola acceleratore,
controllo.............................................. 6-20
Gioco valvole ........................................ 6-20IIndicatore di direzione anteriore ........... 6-35
Informazioni di sicurezza ........................ 1-1
Interruttore avviamento/arresto motore ................................................ 3-23
Interruttore dei menu ............................ 3-24
Interruttore dell’avvisatore acustico ...... 3-23
Interruttore di selezione ........................ 3-24
Interruttore indicatori di direzione ......... 3-23
Interruttore luci d’emergenza ................ 3-24
Interruttori del sistema di regolazione automatica della velocità .................... 3-24
Interruttori luce stop .............................. 6-24
Interruttori manubrio ............................. 3-23KKit attrezzi ............................................... 6-2LLampada faro ....................................... 6-35
Lampada indicatore di direzione o lampada fanalino posteriore/stop,
sostituzione ........................................ 6-36
Lampada luce targa, sostituzione ......... 6-36
Leva freno............................................. 3-26
Leva frizione ................................ 3-25, 6-23
Leve freno e frizione, controllo e lubrificazione ...................................... 6-29 Liquidi del freno e della frizione,
cambio ................................................ 6-27
Liquido refrigerante ............................... 6-17
Livelli del liquido freni e del liquido della frizione, controllo ........................ 6-25
Luce di posizione anteriore ................... 6-37
MManopola e cavo acceleratore, controllo e lubrificazione ..................... 6-28
Manutenzione e lubrificazione,
periodica ............................................... 6-5
Manutenzione, sistema di controllo emissioni ............................................... 6-3NNumeri d’identificazione .......................... 9-1
Numero identificazione veicolo ............... 9-1OOlio cardano .......................................... 6-15
Olio motore e cartuccia filtro olio ........... 6-12PPannelli, rimozione ed installazione ........ 6-9
Parcheggio .............................................. 5-4
Pastiglie del freno anteriore e posteriore, controllo ............................ 6-25
Pedale cambio ...................................... 3-25
Pedale freno .......................................... 3-26
Pedali freno e cambio, controllo e lubrificazione ....................................... 6-28
Perni del forcellone, lubrificazione ........ 6-30
Pneumatici ............................................ 6-20
Posizione del manubrio, regolazione .... 3-37
Posizioni dei componenti ........................ 2-1
Presa ausiliaria (CC) ............................. 3-45
Pulizia...................................................... 7-1
U1MCH0H0.book Page 1 Tuesday, July 17, 2012 9:12 AM

INDICE ANALITICO
RRegime del minimo, controllo ............... 6-19
Ricerca ed eliminazione guasti ............. 6-37
Rimessaggio ........................................... 7-3
Rodaggio ................................................ 5-3
Ruote .................................................... 6-23SScatola degli accessori ......................... 3-36
Selle...................................................... 3-32
Sistema di controllo della trazione ........ 3-27
Sistema d’interruzione circuito accensione ......................................... 3-43
Sistema di regolazione automatica della velocità......................................... 3-6
Sistema immobilizzatore ......................... 3-1
Sospensione posteriore, lubrificazione ...................................... 6-30
Specchietti retrovisori ........................... 3-39
Spia ABS ................................................ 3-4
Spia di segnalazione del sistema di controllo della trazione ......................... 3-5
Spia guasto motore ................................ 3-4
Spia immobilizer ..................................... 3-5
Spia livello olio ........................................ 3-4
Spia luce abbagliante ............................. 3-4
Spia marcia in folle ................................. 3-4
Spie d’avvertimento e di segnalazione ... 3-3
Spie di segnalazione del regolatore automatico di velocità ........................... 3-4
Spie indicatori di direzione...................... 3-3
Sterzo, controllo.................................... 6-31
Strumento multifunzione ......................... 3-9
TTabelle di ricerca ed eliminazione guasti .................................................. 6-39
Tappo serbatoio carburante .................. 3-29
Tubetto sfiato serbatoio carburante/ tubo di troppopieno serbatoio
carburante ........................................... 3-31VVani portaoggetti ................................... 3-35
Verniciatura opaca, prestare attenzione ............................................. 7-1
U1MCH0H0.book Page 2 Tuesday, July 17, 2012 9:12 AM

A5-yoko_Blank.fm Page 1 Monday, July 11, 2011 4:13 PM

A5-yoko_Blank.fm Page 1 Monday, July 11, 2011 4:13 PM

PRINTED IN JAPAN2012.07-0.5×1 CR (H)
DIC183
STAMPATO SU CARTA RICICLATA
