CONSIGNES DE SÉCURITÉ
1-4
1
tester les produits disponibles sur le marché
secondaire. Yamaha ne peut dès lors ni ap-
prouver ni recommander l’utilisation d’ac-
cessoires vendus par des tiers ou les modi-
fications autres que celles recommandées
spécialement par Yamaha, même si ces
pièces sont vendues ou montées par un
concessionnaire Yamaha.
Pièces de rechange, accessoires et mo-
difications issus du marché secondaire
Bien que des produits du marché secon-
daire puissent sembler être de concept et
de qualité identiques aux accessoires
Yamaha, il faut être conscient que certains
de ces accessoires ou certaines de ces mo-
difications ne sont pas appropriés en raison
du danger potentiel qu’ils représentent pour
soi-même et pour autrui. La mise en place
de produits issus du marché secondaire ou
l’exécution d’une autre modification du véhi-
cule venant altérer le concept ou les carac-
téristiques du véhicule peut soumettre les
occupants du véhicule ou des tiers à des
risques accrus de blessures ou de mort. Le
propriétaire est responsable des domma-
ges découlant d’une modification du véhi-
cule.
Respecter les conseils suivants lors du
montage d’accessoires, ainsi que ceux don-
nés à la section “Charge”.
●
Ne jamais monter d’accessoires ou
transporter de bagages qui pourraient
nuire au bon fonctionnement de la
moto. Examiner soigneusement les
accessoires avant de les monter pour
s’assurer qu’ils ne réduisent en rien la
garde au sol, l’angle d’inclinaison dans
les virages, le débattement limite de la
suspension, la course de la direction
ou le fonctionnement des comman-
des. Vérifier aussi qu’ils ne cachent
pas les feux et catadioptres. Les accessoires montés sur le gui- don ou autour de la fourche peuvent
créer des déséquilibres dus à une
mauvaise distribution du poids ou à
des changements d’ordre aérody-
namique. Si des accessoires sont
montés sur le guidon ou autour de la
fourche, ils doivent être aussi légers
et compacts que possible.
Des accessoires volumineux ris- quent de gravement réduire la stabi-
lité de la moto en raison d’effets aé-
rodynamiques. Le vent peut avoir
tendance à soulever la moto et le
vent latéral peut la rendre instable.
De tels accessoires peuvent égale-
ment rendre le véhicule instable lors
du croisement ou du dépassement
de camions. Certains accessoires peuvent forcer
le pilote à modifier sa position de
conduite. Une position de conduite
incorrecte réduit la liberté de mou-
vement du pilote et peut limiter son
contrôle du véhicule. De tels acces-
soires sont donc déconseillés.
●
La prudence est de rigueur lors de
l’installation de tout accessoire électri-
que supplémentaire. Si les accessoi-
res excèdent la capacité de l’installa-
tion électrique de la moto, une
défaillance pourrait se produire, ce qui
risque de provoquer des problèmes
d’éclairage et une perte de puissance
du moteur.
Pneus et jantes issus du marché secon-
daire
Les pneus et les jantes livrés avec la moto
sont conçus pour les capacités de perfor-
mance du véhicule et sont conçus de sorte
à offrir la meilleure combinaison de mania-
bilité, de freinage et de confort. D’autres
pneus, jantes, tailles et combinaisons peu-
vent ne pas être adéquats. Se reporter à la
page 6-20 pour les caractéristiques des
pneus et pour plus d’informations sur leur
remplacement.
U1MCF0F0.book Page 4 Tuesday, July 17, 2012 8:02 AM

CONSIGNES DE SÉCURITÉ
1-5
1
Transport de la moto
Bien veiller à suivre les instructions suivan-
tes avant de transporter la moto dans un
autre véhicule.●
Retirer tous les éléments lâches de la
moto.
●
S’assurer que le robinet de carburant
(le cas échéant) est à la position “OFF”
et qu’il n’y a pas de fuites de carburant.
●
Dans la remorque ou la caisse de
chargement, diriger la roue avant droit
devant et la caler dans un rail avec
corne d’arrimage.
●
Engager une vitesse (pour les modè-
les munis d’une boîte de vitesses à
commande manuelle).
●
Arrimer la moto à l’aide de sangles
d’arrimage ou de sangles adéquates
fixées à des éléments solides de la
moto, tels que le cadre ou la bride de
fourche (et non, par exemple, le gui-
don, qui comporte des éléments en
caoutchouc, ou les clignotants, ou
toute pièce pouvant se briser). Choisir
judicieusement l’emplacement des
sangles de sorte qu’elles ne frottent
pas contre des surfaces peintes lors
du transport.
●
Les sangles doivent, dans la mesure
du possible, quelque peu compresser
la suspension afin de limiter le rebond
lors du transport.
U1MCF0F0.book Page 5 Tuesday, July 17, 2012 8:02 AM

DESCRIPTION
2-1
2
FAU10410
Vue gauche
12
34
5
76
8910111213
1. Vase d’expansion (page 6-17)
2. Boîte d’accessoires (page 3-36)
3. Vis de réglage de la précontrainte
de ressort de la fourche (page 3-39)
4. Trousse de réparation (page 6-2)
5. Bouchon de remplissage d’huile de couple conique arrière (page 6-15)
6. Vis de vidange d’huile de couple conique arrière (page 6-15)
7. Levier de réglage de la précontrainte de ressort du combiné ressort- amortisseur (page 3-41)
8. Élément du filtre à air (page 6-18) 9. Sélecteur (page 3-25)
10.Bouchon de remplissage de l’huile moteur (page 6-12)
11.Cartouche de filtre à huile moteur (page 6-12)
12.Hublot de contrôle du niveau d’huile moteur (page 6-12)
13.Vis de vidange d’huile moteur (page 6-12)
U1MCF0F0.book Page 1 Tuesday, July 17, 2012 8:02 AM

DESCRIPTION
2-2
2
FAU10420
Vue droite
8
910116,7
5
3,42
1
1. Compartiment de rangement (page 3-35)
2. Bouchon du réservoir de carburant (page 3-29)
3. Vis de réglage de la précontrainte de ressort de la fourche (page 3-39)
4. Bouton de réglage de la force d’amortissement à la compression de la
fourche (page 3-39)
5. Pare-brise (page 3-12)
6. Fusibles (page 6-33)
7. Batterie (page 6-31) 8. Vis de réglage de la force d’amortissement à la compression de la
fourche (page 3-39)
9. Pédale de frein (page 3-26)
10.Bouton de réglage de la force d’amortissement à la détente du com- biné ressort-amortisseur (page 3-41)
11.Réservoir du liquide de frein arrière (page 6-25)U1MCF0F0.book Page 2 Tuesday, July 17, 2012 8:02 AM

DESCRIPTION
2-3
2
FAU10430

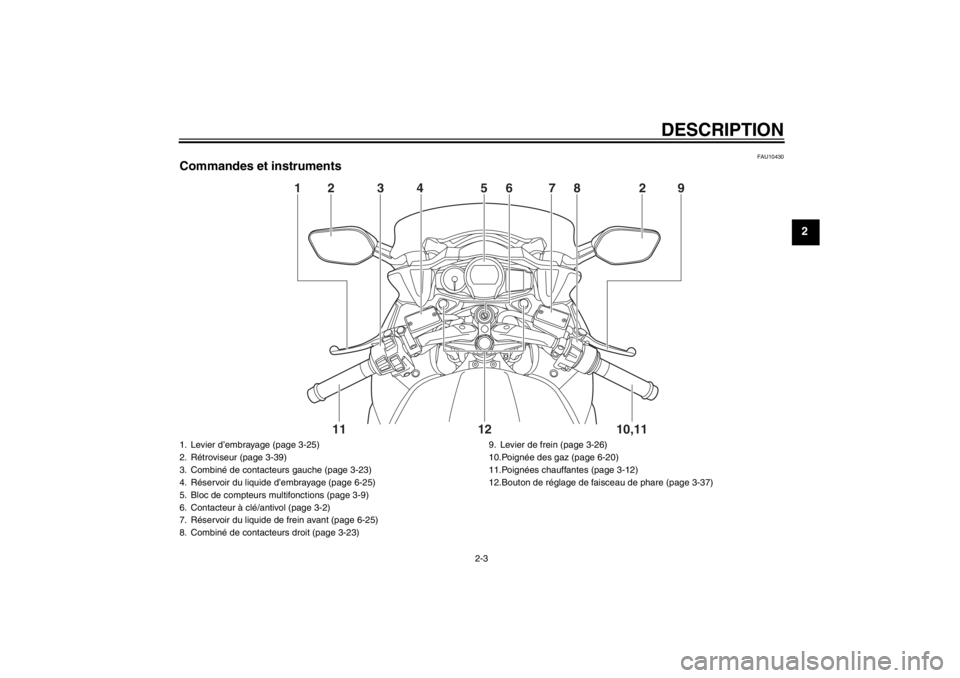

Commandes et instruments
12 3 4 56
78 2 910,11
12
11
1. Levier d’embrayage (page 3-25)
2. Rétroviseur (page 3-39)
3. Combiné de contac teurs gauche (page 3-23)
4. Réservoir du liquide d’embrayage (page 6-25)
5. Bloc de compteurs multifonctions (page 3-9)
6. Contacteur à clé/antivol (page 3-2)
7. Réservoir du liquide de frein avant (page 6-25)
8. Combiné de contacteurs droit (page 3-23) 9. Levier de frein (page 3-26)
10.Poignée des gaz (page 6-20)
11.Poignées chauffantes (page 3-12)
12.Bouton de réglage de faisceau de phare (page 3-37)
U1MCF0F0.book Page 3 Tuesday, July 17, 2012 8:02 AM

COMMANDES ET INSTRUMENTS
3-1
3
FAU10977
Immobilisateur antivol Ce véhicule est équipé d’un immobilisateur,
dispositif de dissuasion de vol intégré, pro-
tégeant le véhicule grâce au principe de
l’enregistrement de codes dans les clés de
contact. Le système est constitué des élé-
ments suivants :●
une clé d’enregistrement de codes
(anneau en plastique rouge)
●
deux clés de contact conventionnelles
(anneau en plastique noir), dont le
code peut être remplacé
●
un transpondeur (dans la clé d’enre-
gistrement de codes)
●
un immobilisateur
●
un bloc de commande électronique
(ECU)
●
un témoin de l’immobilisateur antivol
(Voir page 3-5.)
La clé à anneau rouge permet d’enregistrer
les codes dans chacune des clés conven-
tionnelles. L’enregistrement d’un code étant
un procédé délicat, il faut le confier à un
concessionnaire Yamaha, en se présentant
chez lui avec le véhicule ainsi que les trois
clés. Ne pas se servir de la clé à anneau
rouge pour conduire le véhicule. Celle-ci ne
doit servir que pour l’enregistrement des co-
des. Toujours se servir d’une clé à anneau
noir pour conduire le véhicule.
ATTENTION
FCA11821
●
NE PAS PERDRE LA CLÉ D’ENRE-
GISTREMENT DE CODE. EN CAS
DE PERTE, CONTACTER IMMÉDIA-
TEMENT SON CONCESSION-
NAIRE. Sans cette clé, tout réenre-
gistrement de code est impossible.
Le moteur se mettra en marche
avec les clés conventionnelles,
mais il faudra remplacer tout le sys-
tème de l’immobilisateur antivol si
l’enregistrement d’un nouveau
code s’avère nécessaire (p. ex., fa-
brication d’un double supplémen-
taire ou perte de toutes les clés con- ventionnelles). Il est dès lors
hautement recommandé d’utiliser
une des clés conventionnelles pour
la conduite et de conserver la clé
d’enregistrement de codes dans un
lieu sûr.
●
Ne plonger aucune des clés dans
du liquide.
●
N’exposer aucune clé à des tempé-
ratures excessivement élevées.
●
Ne placer aucune clé à proximité de
sources magnétiques (comme par
exemple à proximité de haut-
parleurs).
●
Ne pas placer d’objet transmettant
des signaux électriques à proximité
d’une des clés.
●
Ne pas déposer d’objet lourd sur
aucune des clés.
●
Ne rectifier aucune des clés ni mo-
difier leur forme.
●
Ne pas retirer l’anneau en plastique
des clés.
●
Ne pas attacher plus d’une clé d’un
système d’immobilisateur antivol
au même trousseau de clés.
●
Éloigner les clés de contact du vé-
hicule ainsi que toute clé d’autres
immobilisateurs antivols de la clé
d’enregistrement de codes.
1. Clé d’enregistrement de codes (anneau
rouge)
2. Clés de contact conventionnelles (anneau noir)U1MCF0F0.book Page 1 Tuesday, July 17, 2012 8:02 AM

COMMANDES ET INSTRUMENTS
3-2
3
●
Éloigner les clés d’autres immobili-
sateurs antivols du contacteur à
clé, car celles-ci risquent de provo-
quer des interférences.
FAU10472

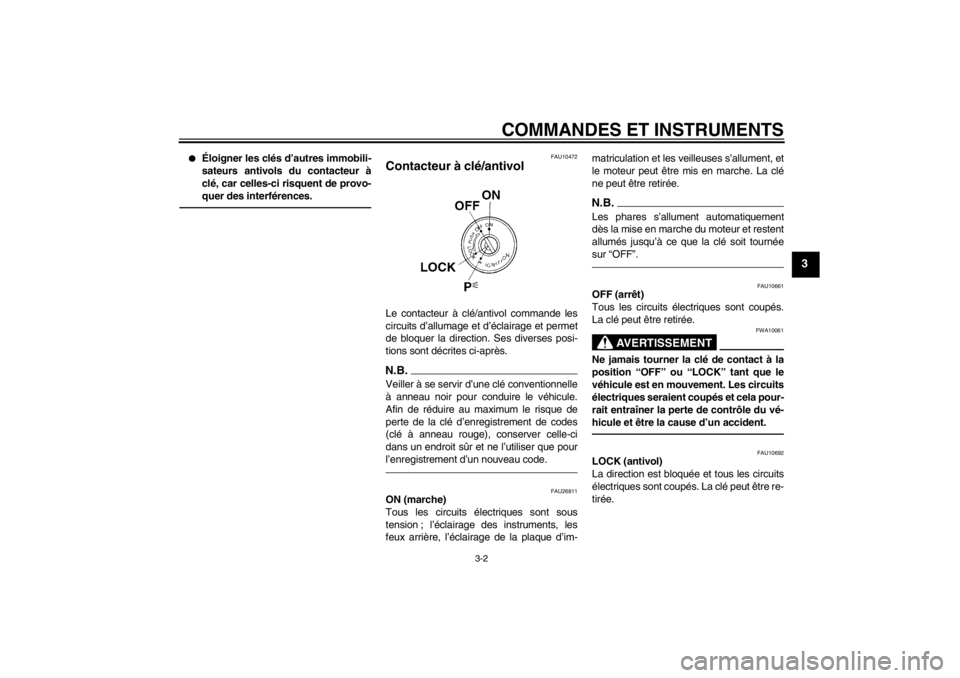

Contacteur à clé/antivol Le contacteur à clé/antivol commande les
circuits d’allumage et d’éclairage et permet
de bloquer la direction. Ses diverses posi-
tions sont décrites ci-après.N.B.Veiller à se servir d’une clé conventionnelle
à anneau noir pour conduire le véhicule.
Afin de réduire au maximum le risque de
perte de la clé d’enregistrement de codes
(clé à anneau rouge), conserver celle-ci
dans un endroit sûr et ne l’utiliser que pour
l’enregistrement d’un nouveau code.
FAU26811
ON (marche)
Tous les circuits électriques sont sous
tension ; l’éclairage des instruments, les
feux arrière, l’éclairage de la plaque d’im-matriculation et les veilleuses s’allument, et
le moteur peut être mis en marche. La clé
ne peut être retirée.
N.B.Les phares s’allument automatiquement
dès la mise en marche du moteur et restent
allumés jusqu’à ce que la clé soit tournée
sur “OFF”.
FAU10661
OFF (arrêt)
Tous les circuits électriques sont coupés.
La clé peut être retirée.
AVERTISSEMENT
FWA10061
Ne jamais tourner la clé de contact à la
position “OFF” ou “LOCK” tant que le
véhicule est en mouvement. Les circuits
électriques seraient coupés et cela pour-
rait entraîner la perte de contrôle du vé-
hicule et être la cause d’un accident.
FAU10692
LOCK (antivol)
La direction est bloquée et tous les circuits
électriques sont coupés. La clé peut être re-
tirée.
U1MCF0F0.book Page 2 Tuesday, July 17, 2012 8:02 AM

COMMANDES ET INSTRUMENTS
3-3
3
Blocage de la direction1. Tourner le guidon à fond vers la gau-che ou la droite.
2. Appuyer sur la clé à partir de la posi- tion “OFF”, puis la tourner jusqu’à la
position “LOCK” tout en la maintenant
enfoncée.
3. Retirer la clé. Déblocage de la direction
Introduire la clé dans la serrure du contac-
teur à clé, appuyer sur la clé et la tourner sur
“OFF” tout en la maintenant enfoncée.
FAU39460
(stationnement)
La direction est bloquée ; les feux arrière,
l’éclairage de la plaque d’immatriculation et
les veilleuses sont allumés. Les feux de dé-
tresse et les clignotants peuvent être allu-
més, mais tous les autres circuits électri-
ques sont coupés. La clé peut être retirée.
La direction doit être bloquée avant que la
clé puisse être tournée à la position “ ”.
ATTENTION
FCA11020
Ne pas utiliser la position de stationne-
ment trop longtemps, car la batterie
pourrait se décharger.
1. Appuyer.
2. Tourner.12
1. Appuyer.
2. Tourner.12
U1MCF0F0.book Page 3 Tuesday, July 17, 2012 8:02 AM

COMMANDES ET INSTRUMENTS
3-4
3
FAU49392
Témoins et témoins d’alerte
FAU11030
Témoin des clignotants “ ” et “ ”
Quand le contacteur des clignotants est
poussé vers la gauche ou vers la droite, le
témoin correspondant clignote.
FAU11060
Témoin du point mort “ ”
Ce témoin s’allume lorsque la boîte de vi-
tesses est au point mort.
FAU11080
Témoin de feu de route “ ”
Ce témoin s’allume lorsque la position feu
de route du phare est sélectionnée.
FAU11123
Témoin d’alerte du niveau d’huile “ ”
Ce témoin d’alerte s’allume lorsque le ni-
veau d’huile moteur est bas.
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre.
Si le témoin d’alerte ne s’allume pas lorsque
la clé de contact est tournée sur “ON” ou s’il
ne s’éteint pas par la suite, il convient de
faire contrôler le circuit électrique par un
concessionnaire Yamaha.N.B.Dans une côte ou lors d’une accélération ou
décélération brusques, le témoin d’alerte
pourrait se mettre à trembloter, même si le
niveau d’huile est correct. Ceci n’indique
donc pas une panne.
FAU11380
Témoins du régulateur de vitesse
Les explications au sujet de ces témoins fi-
gurent à la page 3-6.
FAU11534
Témoin d’alerte de panne moteur “ ”
Ce témoin d’alerte s’allume ou clignote
lorsqu’un problème est détecté dans le cir-
cuit électrique contrôlant le moteur. Dans ce
cas, il convient de faire vérifier le système
embarqué de diagnostic de pannes par un
concessionnaire Yamaha. (Les explications
au sujet du système embarqué de diagnos-
tic de pannes se trouvent à la page 3-21.)
Contrôler le bon fonctionnement du circuit
électrique du témoin d’alerte en tournant la
clé sur “ON”. Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre.
Si le témoin d’alerte ne s’allume pas lorsque
la clé de contact est tournée sur “ON” ou s’il
ne s’éteint pas par la suite, il convient de
faire contrôler le circuit électrique par un
concessionnaire Yamaha.
FAU51661
Témoin d’alerte du système ABS “ ”
En mode de fonctionnement normal, le té-
moin d’alerte du système ABS s’allume
lorsque la clé de contact est tournée à la po-
sition “ON” et s’éteint lorsque la vitesse at-
teint ou dépasse 10 km/h (6 mi/h).

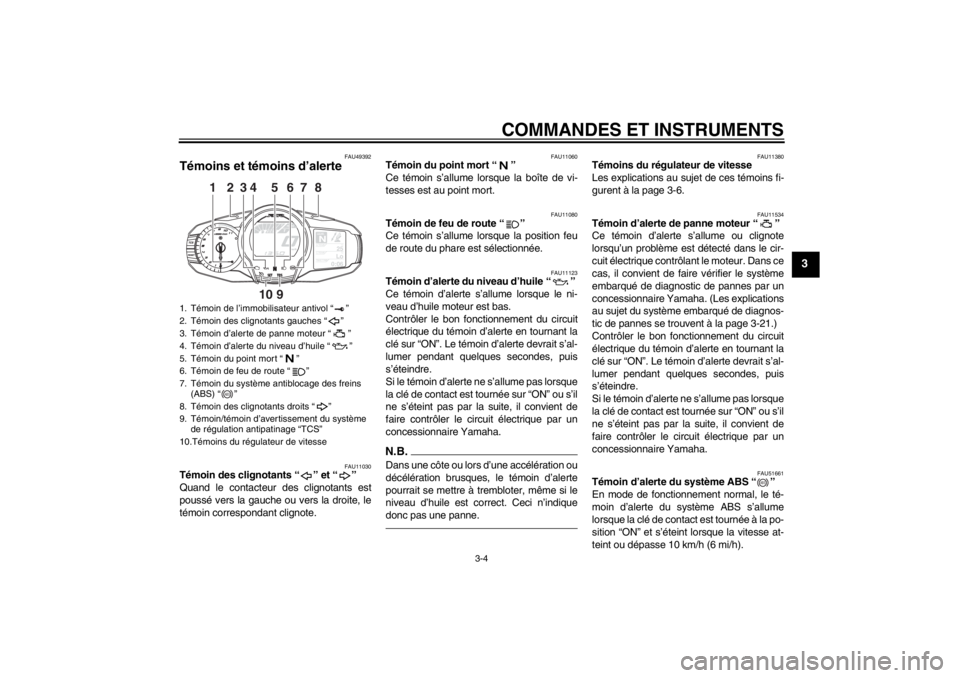

1. Témoin de l’immobilisateur antivol “ ”
2. Témoin des clignotants gauches “ ”
3. Témoin d’alerte de panne moteur “ ”
4. Témoin d’alerte du niveau d’huile “ ”
5. Témoin du point mort “ ”
6. Témoin de feu de route “ ”
7. Témoin du système antiblocage des freins (ABS) “ ”
8. Témoin des clignotants droits “ ”
9. Témoin/témoin d’avertissement du système de régulation antipatinage “TCS”
10.Témoins du régulateur de vitesse
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:06
TIME TRIP
1
2
8
3
7
4
9
10
6
5
ABS
ABS
U1MCF0F0.book Page 4 Tuesday, July 17, 2012 8:02 AM

COMMANDES ET INSTRUMENTS
3-5
3
Si le témoin d’alerte du système ABS :●
ne s’allume pas lorsque la clé de con-
tact est tournée à la position “ON”
●
s’allume ou clignote pendant la con-
duite
●
ne s’éteint pas lorsque la vitesse at-
teint ou dépasse 10 km/h (6 mi/h)
Il est possible que le système ABS ne fonc-
tionne pas correctement. Dans les circons-
tances ci-dessus, faire contrôler le système
par un concessionnaire Yamaha dès que
possible. (Les explications au sujet du sys-
tème ABS se trouvent à la page 3-26.)AVERTISSEMENT
FWA16040
Si le témoin d’alerte du système ABS ne
s’éteint pas lorsque la vitesse atteint ou
dépasse 10 km/h (6 mi/h) ou si le témoin
d’avertissement s’allume ou clignote
pendant la conduite, le freinage se fait
de façon conventionnelle. Dans les cir-
constances ci-dessus ou si le témoin
d’alerte ne s’allume pas du tout, faire
preuve de prudence pour éviter que les
roues ne se bloquent lors d’un freinage
d’urgence. Faire contrôler le système de
freinage et les circuits électriques par un
concessionnaire Yamaha dès que possi-
ble.
N.B.Si le contacteur du démarreur est enfoncé
pendant que le moteur tourne, le témoin
d’alerte du système ABS s’allume mais il ne
s’agit pas d’un dysfonctionnement.
FAU54260
Témoin/témoin d’avertissement du sys-
tème de régulation antipatinage “TCS”
Ce témoin/témoin d’alerte clignote lorsque
le système de régulation antipatinage est
activé, et s’allume lorsqu’il est désactivé.
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devrait s’allumer pendant
quelques secondes, puis s’éteindre.
Si le témoin ne s’allume pas lorsque la clé
de contact est tournée sur “ON” ou s’il ne
s’éteint pas par la suite, il convient de faire
contrôler le circuit électrique par un conces-
sionnaire Yamaha.
Si le système de régulation antipatinage se
désactive pendant la conduite, le témoin/té-
moin d’alerte, ainsi que le témoin d’alerte de
panne du moteur s’allument. (Le système
de régulation antipatinage est expliqué à la
page 3-27.) Le cas échéant, il convient d’essayer de
réactiver la régulation antipatinage et les té-
moins en suivant le procédé sous “Réacti-
vation” à la page 3-28.
FAU54680
Témoin de l’immobilisateur antivol “ ”
Contrôler le bon fonctionnement du circuit
électrique du témoin en tournant la clé sur
“ON”. Le témoin devrait s’allumer pendant
quelques secondes, puis s’éteindre.
Si le témoin ne s’allume pas lorsque la clé
de contact est tournée sur “ON” ou s’il ne
s’éteint pas par la suite, il convient de faire
contrôler le circuit électrique par un conces-
sionnaire Yamaha.1. Témoin d’alerte de panne moteur “ ”
2. Témoin/témoin d’avertissement du système
de régulation antipatinage “TCS”
NA.TEM
P
C.TEM
P
TIME T
R
2
1
U1MCF0F0.book Page 5 Tuesday, July 17, 2012 8:02 AM
