COMMANDES ET INSTRUMENTS
3-6
3
Le témoin de l’immobilisateur antivol se met
à clignoter 30 secondes après que la clé de
contact a été tournée sur “OFF”, signalant
ainsi l’armement de l’immobilisateur antivol.
Le témoin s’éteint après 24 heures, mais
l’immobilisateur antivol reste toutefois
armé.
Le dispositif embarqué de diagnostic de
pannes surveille également les circuits de
l’immobilisateur. (Les explications au sujet
du système embarqué de diagnostic de
pannes se trouvent à la page 3-21.)
FAU54190
Régulateur de vitesse Ce modèle est équipé d’un régulateur de vi-
tesse permettant de rouler à une vitesse
constante déterminée.
Le régulateur de vitesse ne fonctionne
qu’en 3e à une vitesse comprise entre 50
km/h (31 mi/h) et 160 km/h (100 mi/h), ou en
4e et en 5e, entre 50 km/h (31 mi/h) et 180
km/h (112 mi/h).
AVERTISSEMENT
FWA16340
●
Une mauvaise utilisation du régula-
teur de vitesse pourrait entraîner
une perte de contrôle, causant ainsi
un accident. Ne pas activer le régu-
lateur de vitesse en cas de trafic
dense, de mauvaises conditions
météorologiques, ou sur des routes
sinueuses, glissantes, vallonnées,
accidentées ou gravillonnées.
●
Lorsque le véhicule monte ou des-
cend les pentes, il est possible que
le régulateur de vitesse ne par-
vienne pas à maintenir la vitesse de
croisière définie.
●
Pour éviter une activation acciden-
telle du régulateur de vitesse,
l’éteindre lorsqu’il n’est pas utilisé.
Vérifier que le témoin du régulateur
de vitesse “ ” est éteint.
1. Témoin du régulateur de vitesse “ ”
2. Témoin du régulateur de vitesse “SET”
1. Contacteur du régulateur de vitesse “RES+/SET–”
2. Contacteur du régulateur de vitesse “ ”
NA.TEM
P
C.TEM
P
TIME T
R
2
1
R ESSET
PA S S
1
2
U1MCF0F0.book Page 6 Tuesday, July 17, 2012 8:02 AM

COMMANDES ET INSTRUMENTS
3-7
3
Activation et réglage du régulateur de vi-
tesse1. Appuyer sur le contacteur du régula- teur de vitesse “ ” situé sur la poi-
gnée gauche. Le témoin du régulateur
de vitesse “ ” s’allume.
2. Appuyer sur le côté “SET–” du contac- teur pour activer le régulateur de vi-
tesse. La vitesse du moment devient la
vitesse de croisière définie. Le témoin
du régulateur de vitesse “SET” s’al-
lume.
Réglage de la vitesse de croisière définie
Lorsque le régulateur de vitesse est activé,
appuyer sur le côté “RES+” du contacteur
du régulateur de vitesse pour augmenter la
vitesse de croisière définie ou sur le côté
“SET–” pour la diminuer.N.B.Appuyer une fois sur le contacteur change
la vitesse par incréments de 2.0 km/h (1.2
mi/h) environ. Maintenir enfoncé le côté
“RES+” ou “SET–” du contacteur du régula-
teur de vitesse augmente ou diminue conti-
nuellement la vitesse tant que le contacteur
n’est pas relâché.Il est également possible d’augmenter ma-
nuellement la vitesse de croisière à l’aide de
l’accélérateur. Une fois que le véhicule a ac- céléré, il est possible de définir une nouvelle
vitesse de croisière en appuyant sur le côté
“SET–” du contacteur. Si aucune nouvelle
vitesse de croisière n’est définie, lorsque la
poignée des gaz revient, le véhicule ralentit
pour atteindre la vitesse de croisière précé-
demment définie.
Désactivation du régulateur de vitesse
Effectuer l’une des opérations suivantes
pour annuler la vitesse de croisière définie.
Le témoin “SET” s’éteint.
●
Tourner la poignée des gaz au-delà de
la position de coupure des gaz dans la
direction de décélération.
●
Actionner le frein avant ou arrière.
●
Débrayer.
Appuyer sur le contacteur pour désactiver
le régulateur de vitesse. Les témoins “ ”
et “SET” s’éteignent.
N.B.Le véhicule ralentit dès la désactivation du
régulateur de vitesse, sauf si la poignée des
gaz est actionnée.Utilisation de la fonction de reprise
Appuyer sur le côté “RES+” du contacteur
pour réactiver le régulateur de vitesse. Le
véhicule retourne à la vitesse de croisière
précédemment définie. Le témoin “SET”
s’allume.
AVERTISSEMENT
FWA16350
Il est dangereux d’utiliser la fonction de
reprise lorsque la vitesse de croisière
précédemment définie est trop élevée
pour les conditions actuelles.N.B.●
La fonction de reprise fonctionne en 3e
à une vitesse comprise entre 50 km/h
(31 mi/h) et 160 km/h (100 mi/h), ou en
4e et en 5e, entre 50 km/h (31 mi/h) et
180 km/h (112 mi/h).
1. Position de fermeture
2. Sens d’annulation du régulateur de vitesse
2
1
U1MCF0F0.book Page 7 Tuesday, July 17, 2012 8:02 AM

COMMANDES ET INSTRUMENTS
3-8
3
●
Appuyer sur le contacteur, tandis que
le régulateur de vitesse est activé,
éteint complètement celui-ci et efface
la vitesse de croisière précédemment
définie. Il n’est pas possible d’utiliser la
fonction de reprise tant qu’une nou-
velle vitesse de croisière n’a pas été
définie.
Désactivation automatique du régulateur devitesseLe régulateur de vitesse de ce modèle est
commandé électroniquement et est lié aux
autres systèmes de commande. Le régula-
teur de vitesse est automatiquement désac-
tivé dans les conditions suivantes :●
Le régulateur de vitesse ne parvient
pas à maintenir la vitesse de croisière
définie.
●
Un dérapage ou un patinage de la
roue a été détecté. (Si le système de
régulation antipatinage n’a pas été dé-
sactivé, il fonctionne.)
●
Le coupe-circuit du moteur/démarreur
est en position “ ”.
●
Le moteur cale.
●
La béquille latérale est abaissée.Lorsque le pilote roule à une vitesse de croi-
sière définie, si le régulateur de vitesse est
désactivé sous les conditions ci-dessus, le
témoin “ ” s’éteint et le témoin “SET” cli-
gnote pendant 4 secondes, puis s’éteint.
Lorsqu’il ne roule à une vitesse de croisière
définie, si le coupe-circuit du moteur/démar-
reur est en position “ ”, si le moteur cale
ou si la béquille latérale est abaissée, le
témoin “ ” s’éteint (le témoin “SET” ne cli-
gnote pas).
Si le régulateur de vitesse est automatique-
ment désactivé, s’arrêter et vérifier que le
véhicule est en bon état de marche.
Avant d’utiliser de nouveau le régulateur de
vitesse, l’activer à l’aide du contacteur.
N.B.Dans certains cas, le régulateur de vitesse
ne parvient pas à maintenir la vitesse de
croisière définie lorsque le véhicule monte
ou descend les pentes.●
Lorsqu’il monte les pentes, la vitesse
réelle peut être inférieure à la vitesse
de croisière définie. Dans ce cas, ac-
célérer jusqu’à atteindre la vitesse dé-
sirée à l’aide de l’accélérateur.
●
Lorsqu’il descend les pentes, la vi-
tesse réelle peut être supérieure à la
vitesse de croisière définie. Dans ce
cas, le contacteur ne peut pas être uti-
lisé pour régler la vitesse de croisière définie. Pour réduire la vitesse, utiliser
les freins. Dans ce cas, le régulateur
de vitesse est désactivé.
Système embarqué de diagnostic de
pannes
Le régulateur de vitesse est également dé-
sactivé en cas de détection d’une irrégula-
rité avec l’un des systèmes du véhicule. Le
témoin “SET” s’éteint et le témoin “ ” cli-
gnote. Il n’est pas possible d’utiliser le régu-
lateur de vitesse lorsque le témoin d’alerte
de panne du moteur est allumé, ou lorsque
le régulateur de vitesse ne fonctionne pas

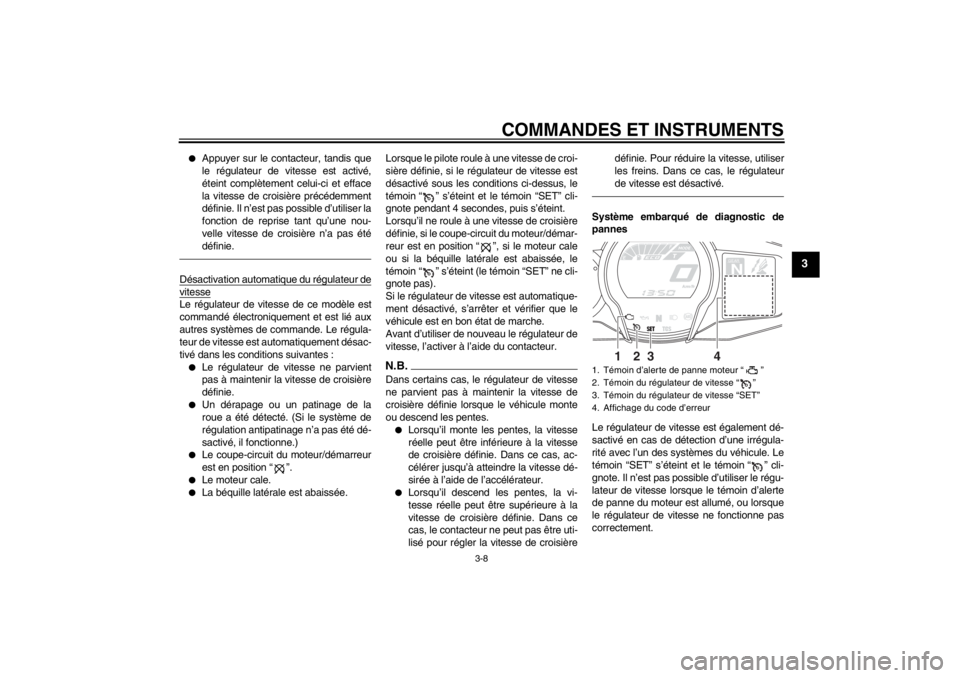

correctement.1. Témoin d’alerte de panne moteur “ ”
2. Témoin du régulateur de vitesse “ ”
3. Témoin du régulateur de vitesse “SET”
4. Affichage du code d’erreur
GEARN
25
A.TEMP
˚C
Lo
C.TEMP˚C
0:06
TIME TRIP
1
2
3
4
U1MCF0F0.book Page 8 Tuesday, July 17, 2012 8:02 AM

COMMANDES ET INSTRUMENTS
3-9
3
AVERTISSEMENT
FWA16360
Lorsque le régulateur de vitesse ne fonc-
tionne pas correctement, le témoin “ ”
se met à clignoter. Dans ce cas, mettre le
régulateur de vitesse hors tension et le
faire contrôler par un concessionnaire
Yamaha.ATTENTION
FCA11590
Quand l’écran affiche un code d’erreur, il
convient de faire contrôler le véhicule le
plus rapidement possible afin d’éviter
tout endommagement du moteur.
FAU54250
Bloc de compteurs multifonc-
tions
AVERTISSEMENT
FWA12422
Veiller à effectuer tout réglage du bloc
de compteurs multifonctions lorsque le
véhicule est à l’arrêt. Un réglage effectué pendant la conduite risque de distraire
et augmente ainsi les risques d’acci-
dents.
N.B.Le contacteur de sélection “ / ” et le
contacteur de menu “MENU” sont situés sur
la poignée gauche. Ces contacteurs per-
mettent de contrôler ou de modifier les ré-
glages du bloc de compteurs multifonctions.Le bloc de compteurs multifonctions est
composé des éléments suivants :●
un compteur de vitesse
●
un compte-tours
●
une montre
●
un afficheur du niveau de carburant
●
un afficheur du rapport engagé

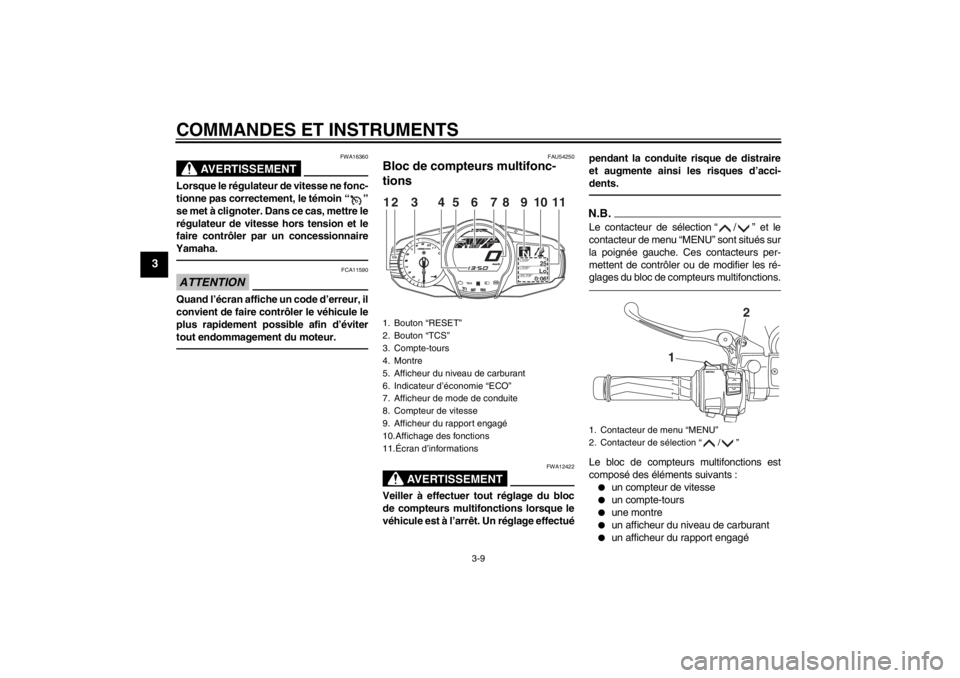

1. Bouton “RESET”
2. Bouton “TCS”
3. Compte-tours
4. Montre
5. Afficheur du niveau de carburant
6. Indicateur d’économie “ECO”
7. Afficheur de mode de conduite
8. Compteur de vitesse
9. Afficheur du rapport engagé
10.Affichage des fonctions
11.Écran d’informations
GEARN
25
A.TEMP
˚C
Lo
C.TEMP˚C
0:06
TIME TRIP
12
3
11
4
5
8
7
6
9
10
1. Contacteur de menu “MENU”
2. Contacteur de sélection “ / ”
1
2
U1MCF0F0.book Page 9 Tuesday, July 17, 2012 8:02 AM

COMMANDES ET INSTRUMENTS
3-10
3
●
un afficheur de mode de conduite (affi-
chant le mode de conduite sélec-
tionné)
●
un affichage des fonctions (qui indique
la fonction sélectionnée)
●
un écran d’informations (qui affiche di-
verses informations, telles que le
compteur kilométrique)
●
un écran des modes de réglage (qui
permet de régler, de sélectionner ou
de remettre à zéro les éléments affi-
chés dans l’écran d’informations)
●
un système embarqué de diagnostic
de pannes
N.B.●
Tourner la clé de contact sur “ON”
avant d’appuyer sur le contacteur de
sélection “ / ”, le contacteur de
menu “MENU”, le bouton “RESET” ou
le bouton “TCS”.
●
R.-U. uniquement : Pour passer de
l’écran des kilomètres à celui des mi-
les, et vice-versa, se reporter à la page
3-15.
Compte-tours
Le compte-tours électrique permet de con-
trôler la vitesse de rotation du moteur et de
maintenir celle-ci dans la plage de puis-
sance idéale.
Lorsque la clé est tournée à la position
“ON”, l’aiguille du compte-tours balaie une
fois le cadran, puis retourne à zéro en guise
de test du circuit électrique.ATTENTION
FCA10031
Ne jamais faire fonctionner le moteur
dans la zone rouge du compte-tours.
Zone rouge : 9000 tr/mn et au-delà
Afficheur du niveau de carburant
L’afficheur du niveau de carburant indique
la quantité de carburant qui se trouve dans
le réservoir de carburant. Les segments de
l’afficheur du niveau de carburant s’étei-
gnent dans la direction de “E” (vide) au fur
et à mesure que le niveau diminue. Lorsque
le dernier segment se met à clignoter, il con-
vient de refaire le plein dès que possible.
Quand la clé de contact est tournée à la po-
sition “ON”, tous les segments de l’écran
multifonction s’affichent brièvement en
guise de test du circuit électrique.N.B.L’afficheur du niveau de carburant est
équipé d’un système embarqué de dia-
gnostic de pannes. Si un problème est dé-
tecté dans le circuit électrique, tous les seg-
ments de l’afficheur se mettent à clignoter.

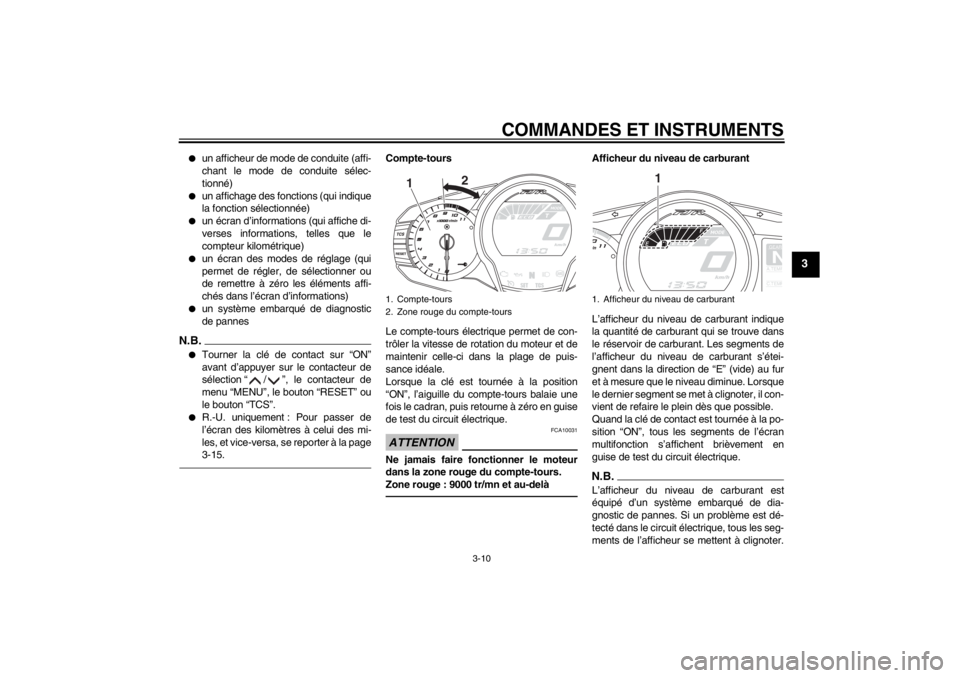

1. Compte-tours
2. Zone rouge du compte-tours
12
1. Afficheur du niveau de carburant
GEARNA.TEM
P
C.TEM
P
1
U1MCF0F0.book Page 10 Tuesday, July 17, 2012 8:02 AM

COMMANDES ET INSTRUMENTS
3-11
3
Dans ce cas, il convient de faire vérifier le
circuit électrique par un concessionnaire

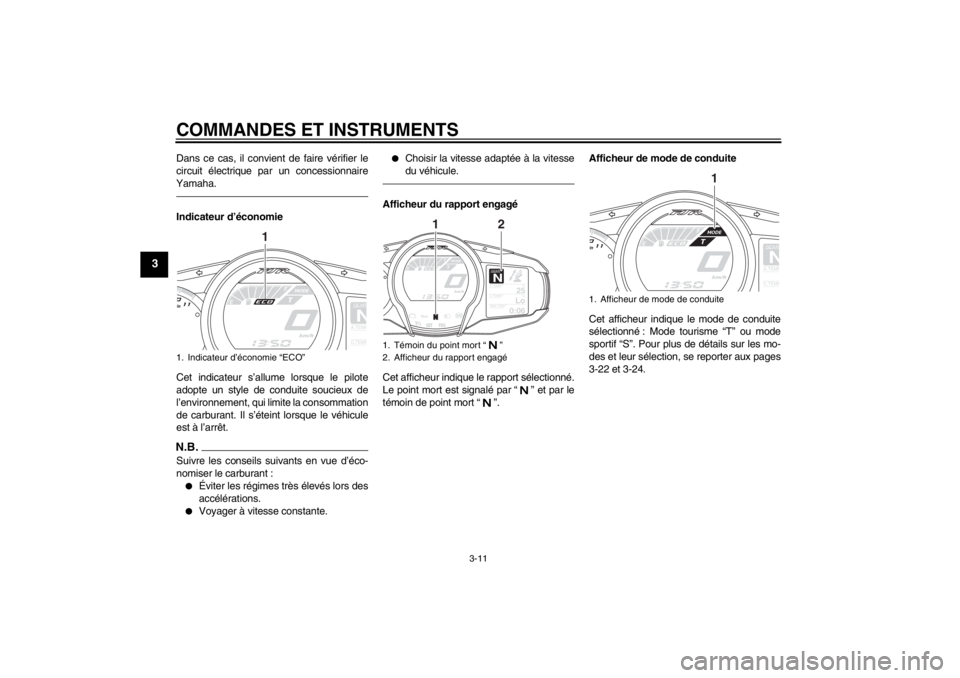

Yamaha.Indicateur d’économie
Cet indicateur s’allume lorsque le pilote
adopte un style de conduite soucieux de
l’environnement, qui limite la consommation
de carburant. Il s’éteint lorsque le véhicule
est à l’arrêt.N.B.Suivre les conseils suivants en vue d’éco-
nomiser le carburant :●
Éviter les régimes très élevés lors des
accélérations.
●
Voyager à vitesse constante.
●
Choisir la vitesse adaptée à la vitesse
du véhicule.
Afficheur du rapport engagé
Cet afficheur indique le rapport sélectionné.
Le point mort est signalé par “ ” et par le
témoin de point mort “ ”. Afficheur de mode de conduite
Cet afficheur indique le mode de conduite
sélectionné : Mode tourisme “T” ou mode
sportif “S”. Pour plus de détails sur les mo-
des et leur sélection, se reporter aux pages
3-22 et 3-24.
1. Indicateur d’économie “ECO”
GEARNA.TEM
P
C.TEM
P
1
1. Témoin du point mort “ ”
2. Afficheur du rapport engagé
GEARN
25
A.TEMP
˚C
Lo
C.TEMP˚C
0:06
TIME TRIP
1
2
1. Afficheur de mode de conduite
GEARNA.TEM
P
C.TEM
P
1
U1MCF0F0.book Page 11 Tuesday, July 17, 2012 8:02 AM

COMMANDES ET INSTRUMENTS
3-12
3

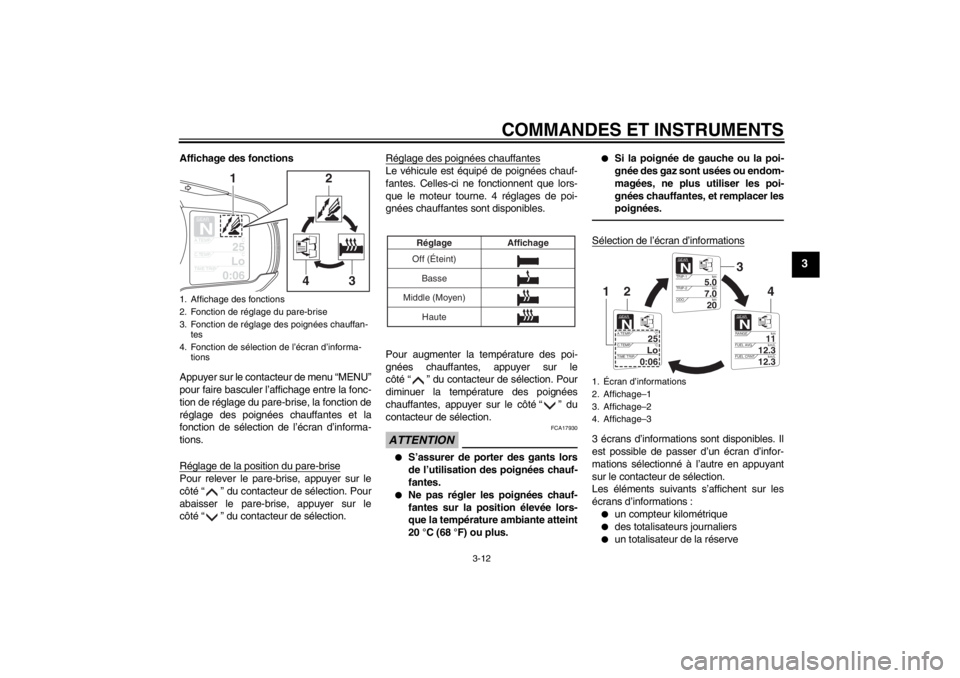

Affichage des fonctions
Appuyer sur le contacteur de menu “MENU”
pour faire basculer l’affichage entre la fonc-
tion de réglage du pare-brise, la fonction de
réglage des poignées chauffantes et la
fonction de sélection de l’écran d’informa-
tions.
Réglage de la position du pare-brisePour relever le pare-brise, appuyer sur le
côté “ ” du contacteur de sélection. Pour
abaisser le pare-brise, appuyer sur le
côté “ ” du contacteur de sélection.Réglage des poignées chauffantes
Le véhicule est équipé de poignées chauf-
fantes. Celles-ci ne fonctionnent que lors-
que le moteur tourne. 4 réglages de poi-
gnées chauffantes sont disponibles.
Pour augmenter la température des poi-
gnées chauffantes, appuyer sur le
côté “ ” du contacteur de sélection. Pour
diminuer la température des poignées
chauffantes, appuyer sur le côté “ ” du
contacteur de sélection.ATTENTION
FCA17930
●
S’assurer de porter des gants lors
de l’utilisation des poignées chauf-
fantes.
●
Ne pas régler les poignées chauf-
fantes sur la position élevée lors-
que la température ambiante atteint
20 °C (68 °F) ou plus.
●
Si la poignée de gauche ou la poi-
gnée des gaz sont usées ou endom-
magées, ne plus utiliser les poi-
gnées chauffantes, et remplacer les
poignées.
Sélection de l’écran d’informations3 écrans d’informations sont disponibles. Il
est possible de passer d’un écran d’infor-
mations sélectionné à l’autre en appuyant
sur le contacteur de sélection.
Les éléments suivants s’affichent sur les
écrans d’informations :●
un compteur kilométrique
●
des totalisateurs journaliers
●
un totalisateur de la réserve
1. Affichage des fonctions
2. Fonction de réglage du pare-brise
3. Fonction de réglage des poignées chauffan-
tes
4. Fonction de sélection de l’écran d’informa- tions
GEARN
25
A.TEMP ˚C
Lo
C.TEMP˚C
0:06
TIME TRIP
1
2
3
4
Off (Éteint)
Basse
Middle (Moyen) Affichage
Réglage
Haute
1. Écran d’informations
2. Affichage–1
3. Affichage–2
4. Affichage–3
GEARN
5.0
TRIP-1 km
7.0
TRIP-2km
km
20
ODO
GEARN
11
RANGE km
12.3
FUEL AVG km/L
km/L
12.3
FUEL CRNT
GEARN
25
A.TEMP ˚C
Lo
C.TEMP ˚C
0:06
TIME TRIP
3
4
2
1
U1MCF0F0.book Page 12 Tuesday, July 17, 2012 8:02 AM

COMMANDES ET INSTRUMENTS
3-13
3
●
une estimation de l’autonomie
●
un afficheur du temps écoulé
●
un afficheur de la température atmos-
phérique
●
un afficheur de la température du li-
quide de refroidissement
●
un afficheur de la consommation
moyenne de carburant
●
un afficheur de la consommation de
carburant instantanée
Il est possible de sélectionner les éléments
affichés sur chaque écran d’informations.
Pour définir ou sélectionner les éléments af-
fichés, se reporter à la page 3-15.

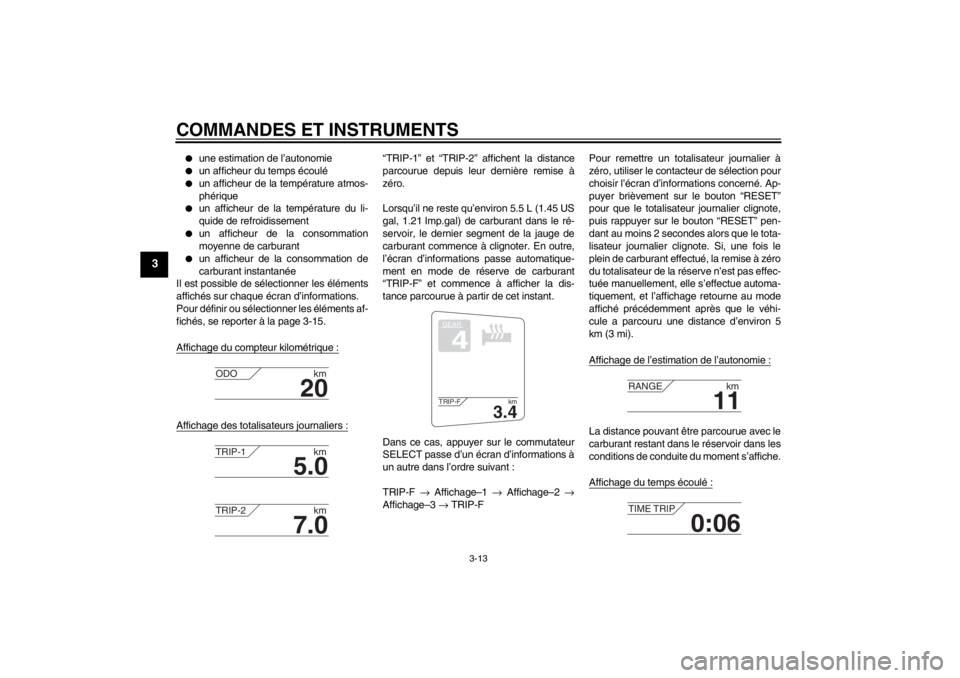

Affichage du compteur kilométrique :
Affichage des totalisateurs journaliers :
“TRIP-1” et “TRIP-2” affichent la distance
parcourue depuis leur dernière remise à
zéro.
Lorsqu’il ne reste qu’environ 5.5 L (1.45 US
gal, 1.21 Imp.gal) de carburant dans le ré-
servoir, le dernier segment de la jauge de
carburant commence à clignoter. En outre,
l’écran d’informations passe automatique-
ment en mode de réserve de carburant
“TRIP-F” et commence à afficher la dis-
tance parcourue à partir de cet instant.
Dans ce cas, appuyer sur le commutateur
SELECT passe d’un écran d’informations à
un autre dans l’ordre suivant :
TRIP-F → Affichage–1 → Affichage–2 →
Affichage–3 → TRIP-F Pour remettre un totalisateur journalier à
zéro, utiliser le contacteur de sélection pour
choisir l’écran d’informations concerné. Ap-
puyer brièvement sur le bouton “RESET”
pour que le totalisateur journalier clignote,
puis rappuyer sur le bouton “RESET” pen-
dant au moins 2 secondes alors que le tota-
lisateur journalier clignote. Si, une fois le
plein de carburant effectué, la remise à zéro
du totalisateur de la réserve n’est pas effec-
tuée manuellement, elle s’effectue automa-
tiquement, et l’affichage retourne au mode
affiché précédemment après que le véhi-
cule a parcouru une distance d’environ 5
km (3 mi).
Affichage de l’estimation de l’autonomie :
La distance pouvant être parcourue avec le
carburant restant dans le réservoir dans les
conditions de conduite du moment s’affiche.
Affichage du temps écoulé :
20
ODO
km
5.0
TRIP-1km
7.0
TRIP-2km
GEAR4
3.4
TRIP-F km
11
RANGEkm
0:06
TIME TRIP
U1MCF0F0.book Page 13 Tuesday, July 17, 2012 8:02 AM

COMMANDES ET INSTRUMENTS
3-14
3
Le temps écoulé depuis que la clé de con-
tact a été tournée sur “ON” s’affiche. Le
temps maximum qui peut être affiché est
99:59.
Cet affichage est automatiquement remis à
zéro lorsque la clé de contact est tournée
sur “OFF”.N.B.Le pilote dispose également des affichages
du temps écoulé “TIME–2” et “TIME–3”,
mais ils ne peuvent pas être réglés sur
l’écran d’informations. Se reporter à “Mode
de réglage” à la page 3-15 pour des infor-

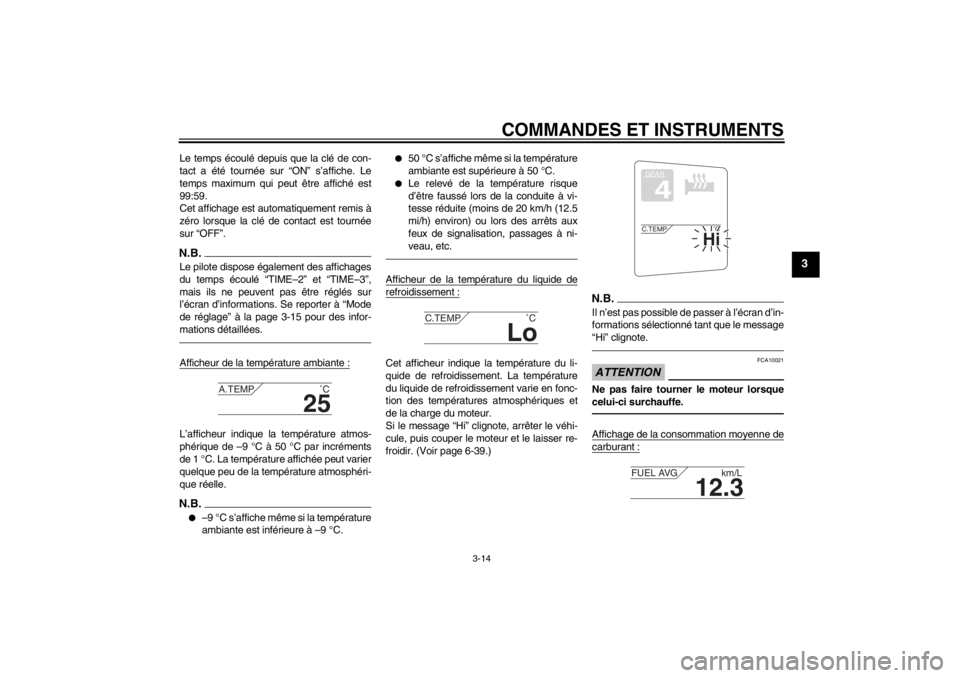

mations détaillées.Afficheur de la température ambiante :L’afficheur indique la température atmos-
phérique de –9 °C à 50 °C par incréments
de 1 °C. La température affichée peut varier
quelque peu de la température atmosphéri-
que réelle.N.B.●
–9 °C s’affiche même si la température
ambiante est inférieure à –9 °C.
●
50 °C s’affiche même si la température
ambiante est supérieure à 50 °C.
●
Le relevé de la température risque
d’être faussé lors de la conduite à vi-
tesse réduite (moins de 20 km/h (12.5
mi/h) environ) ou lors des arrêts aux
feux de signalisation, passages à ni-
veau, etc.
Afficheur de la température du liquide derefroidissement :Cet afficheur indique la température du li-
quide de refroidissement. La température
du liquide de refroidissement varie en fonc-
tion des températures atmosphériques et
de la charge du moteur.
Si le message “Hi” clignote, arrêter le véhi-
cule, puis couper le moteur et le laisser re-
froidir. (Voir page 6-39.)
N.B.Il n’est pas possible de passer à l’écran d’in-
formations sélectionné tant que le message
“Hi” clignote.ATTENTION
FCA10021
Ne pas faire tourner le moteur lorsque
celui-ci surchauffe.Affichage de la consommation moyenne decarburant :
25
A.TEMP˚C
Lo
C.TEMP˚C
GEAR4
Hi
C.TEMP˚C
12.3
FUEL AVG km/L
U1MCF0F0.book Page 14 Tuesday, July 17, 2012 8:02 AM

COMMANDES ET INSTRUMENTS
3-15
3

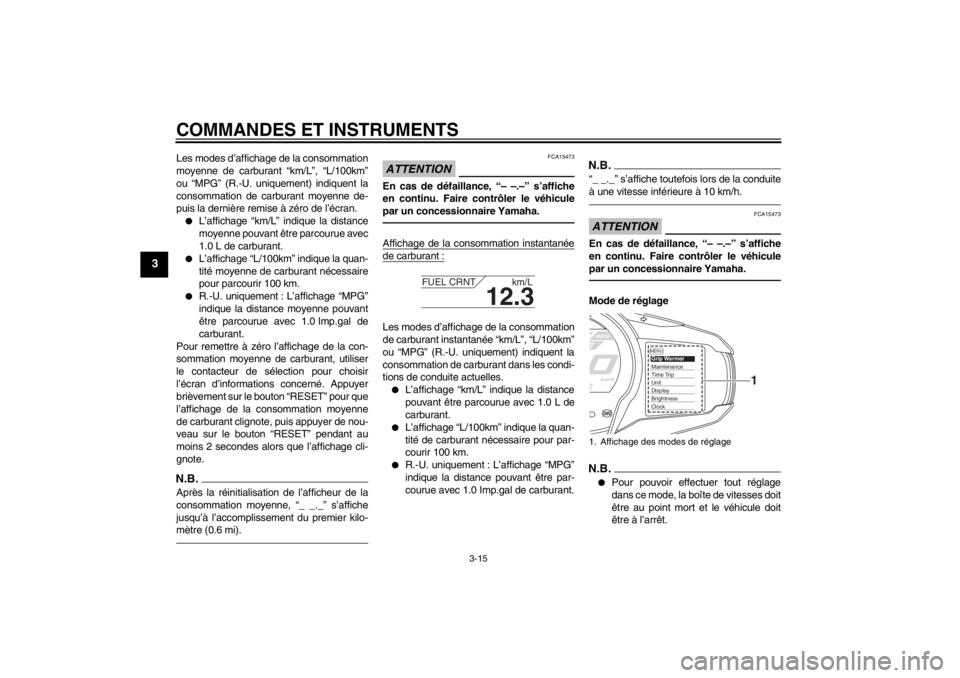

Les modes d’affichage de la consommation
moyenne de carburant “km/L”, “L/100km”
ou “MPG” (R.-U. uniquement) indiquent la
consommation de carburant moyenne de-
puis la dernière remise à zéro de l’écran.●
L’affichage “km/L” indique la distance
moyenne pouvant être parcourue avec
1.0 L de carburant.
●
L’affichage “L/100km” indique la quan-
tité moyenne de carburant nécessaire
pour parcourir 100 km.
●
R.-U. uniquement : L’affichage “MPG”
indique la distance moyenne pouvant
être parcourue avec 1.0 Imp.gal de
carburant.
Pour remettre à zéro l’affichage de la con-
sommation moyenne de carburant, utiliser
le contacteur de sélection pour choisir
l’écran d’informations concerné. Appuyer
brièvement sur le bouton “RESET” pour que
l’affichage de la consommation moyenne
de carburant clignote, puis appuyer de nou-
veau sur le bouton “RESET” pendant au
moins 2 secondes alors que l’affichage cli-
gnote.
N.B.Après la réinitialisation de l’afficheur de la
consommation moyenne, “_ _._” s’affiche
jusqu’à l’accomplissement du premier kilo-
mètre (0.6 mi).
ATTENTION
FCA15473
En cas de défaillance, “– –.–” s’affiche
en continu. Faire contrôler le véhicule
par un concessionnaire Yamaha.Affichage de la consommation instantanéede carburant :Les modes d’affichage de la consommation
de carburant instantanée “km/L”, “L/100km”
ou “MPG” (R.-U. uniquement) indiquent la
consommation de carburant dans les condi-
tions de conduite actuelles.●
L’affichage “km/L” indique la distance
pouvant être parcourue avec 1.0 L de
carburant.
●
L’affichage “L/100km” indique la quan-
tité de carburant nécessaire pour par-
courir 100 km.
●
R.-U. uniquement : L’affichage “MPG”
indique la distance pouvant être par-
courue avec 1.0 Imp.gal de carburant.
N.B.“_ _._” s’affiche toutefois lors de la conduite
à une vitesse inférieure à 10 km/h.ATTENTION
FCA15473
En cas de défaillance, “– –.–” s’affiche
en continu. Faire contrôler le véhicule
par un concessionnaire Yamaha.Mode de réglageN.B.●
Pour pouvoir effectuer tout réglage
dans ce mode, la boîte de vitesses doit
être au point mort et le véhicule doit
être à l’arrêt.
12.3
FUEL CRNT km/L
1. Affichage des modes de réglage
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
1
U1MCF0F0.book Page 15 Tuesday, July 17, 2012 8:02 AM
