Cuidad os y almacenamiento de la motocicleta
7-4
7
SAU26244
Almacenamiento
Perio do corto
Guarde siempre la motocicleta en un lugar
fresco y seco y, si es preciso, protéjala con-
tra el polvo con una funda porosa. Verifique
que el motor y el sistema de escape estén
fríos antes de cubrir la motocicleta.
ATENCIÓN
SCA10811
 Si guar da la motocicleta en un lugar
mal ventila do o la cubre con una
lona cuan do tod avía esté moja da, el
agua y la hume dad penetrarán en
su interior y se oxi dará.
 Para prevenir la corrosión, evite só-
tanos húme dos, establos (por la
presencia de amoníaco) y lugares
en los que se almacenen pro ductos
químicos fuertes.
Perio do largo
Antes de guardar la motocicleta durante
varios meses:
1. Observe todas las instrucciones que se facilitan en el apartado “Cuidados”
de este capítulo.
2. Llene el depósito de gasolina y añada estabilizador de gasolina (si dispone
de él) para evitar que el depósito se
oxide y la gasolina se deteriore.
3. Observe los pasos siguientes para
proteger los cilindros, los aros del pis-
tón, etc. contra la corrosión.a. Desmonte las tapas de las bujías y
las bujías.
b. Vierta una cucharada de las de té de aceite de motor por cada uno
de los orificios de las bujías.
c. Monte las tapas de las bujías en las bujías y seguidamente coloque
estas sobre la culata para que los electrodos queden en contacto
con masa. (Ello limitará las chispas
durante el paso siguiente).
d. Haga girar varias veces el motor con el arranque eléctrico. (Así se
cubrirán las paredes del cilindro
con aceite). ¡ADVERTENCIA!
Para evitar daños o lesiones por
chispas, conecte a masa los
electro dos de la bujía cuan do
haga girar el motor.
[SWA10952]
e. Desmonte las tapas de bujía de las
bujías y monte estas y sus tapas.
4. Engrase todos los cables de control y
los puntos de pivote de las palancas y
pedales, así como el caballete cen-
tral/lateral.
5. Compruebe y, si es preciso, corrija la presión de aire de los neumáticos y
luego suspenda la motocicleta en el
aire de manera que las llantas no to-
quen el suelo. Alternativamente, gire
un poco las ruedas cada mes para
evitar que los neumáticos se degra-
den en un punto.
6. Cubra las salidas de silenciador con
bolsas de plástico para evitar que pe-
netre humedad.
7. Desmonte la batería y cárguela com-
pletamente. Guárdela en un lugar fres-
co y seco y cárguela una vez al mes.
No guarde la batería en un lugar exce-
sivamente frío o caliente [menos de 0
°C (30 °F) o más de 30 °C (90 °F)]. Para
más información relativa al almacena-
miento de la batería, consulte la pági-
na 6-34.
NOTA
Efectúe todas las reparaciones necesarias
antes de guardar la motocicleta.
UB88S0S0.book Page 4 Friday, October 16, 2015 11:58 AM

Especificaciones
8-1
8
Dimensiones:
Longitud total:2230 mm (87.8 in)
Anchura total:
750 mm (29.5 in)
Altura total: 1325/1455 mm (52.2/57.3 in)
Altura del asiento: 805/825 mm (31.7/32.5 in)
Distancia entre ejes:
1545 mm (60.8 in)
Holgura mínima al suelo: 130 mm (5.12 in)
Radio de giro mínimo: 3.1 m (10.17 ft)
Peso:
Peso en orden de marcha:
289 kg (637 lb)
Motor:
Ciclo de combustión:4 tiempos
Sistema de refrigeración:
Refrigerado por líquido
Sistema de válvulas: DOHC
Disposición de cilindros: En línea
Número de cilindros:
4 cilindros
Cilindrada: 1298 cm³
Calibre × Carrera:
79.0 × 66.2 mm (3.11 × 2.61 in)
Relación de compresión:
10.8 : 1
Sistema de arranque: Arranque eléctrico
Sistema de lubricación: Cárter húmedo
Aceite de motor:
Marca recomendada:
YAMALUBE
Grados de viscosidad SAE: 10W-40
Calidad de aceite de motor recomendado:
API servicio tipo SG o superior, norma
JASO MA
Cantidad de aceite de motor:
Cambio de aceite:3.80 L (4.02 US qt, 3.34 Imp.qt) Con desmontaje del filtro de aceite:
4.00 L (4.23 US qt, 3.52 Imp.qt)
Caja del engranaje final:
Tipo:
Aceite de engranaje de cardán SAE 80W-
90 API GL-5 originales Yamaha
Cantidad:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Canti dad d e líqui do refrigerante:
Depósito de líquido refrigerante (hasta la
marca de nivel máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiador (incluidas todas las rutas): 2.60 L (2.75 US qt, 2.29 Imp.qt)
Filtro de aire:
Filtro de aire:
Elemento seco
Combustible:
Combustible recomendado:Gasolina normal sin plomo (Gasohol [E10]
aceptable)
Capacidad del depósito de combustible: 25 L (6.6 US gal, 5.5 Imp.gal)
Cantidad de reserva de combustible:
5.5 L (1.45 US gal, 1.21 Imp.gal)
Inyección de gasolina:
Cuerpo del acelerador:
Marca ID: B881 00
Bujía(s):
Fabricante/modelo:
NGK/CPR8EA-9
Distancia entre electrodos de la bujía: 0.8–0.9 mm (0.031–0.035 in)
Embrague:
Tipo de embrague:
Húmedo, multidisco
Transmisión:
Relación de reducción primaria:1.563 (75/48)
Transmisión final:
Eje
Relación de reducción secundaria: 2.693 (34/36 x 21/27 x 33/9)
Tipo de transmisión: Velocidad 6, engrane constante
Relación de engranajes:
1a: 2.500 (35/14)
UB88S0S0.book Page 1 Friday, October 16, 2015 11:58 AM

Especificaciones
8-2
8
2a:1.722 (31/18)
3a: 1.350 (27/20)
4a:
1.111 (30/27)
5a: 0.963 (26/27)
6a: 0.846 (22/26)
Chasis:
Tipo de bastidor:Diamante
Ángulo del eje delantero: 26.0 grados
Base del ángulo de inclinación: 109 mm (4.3 in)
Neumático delantero:
Tipo:
Sin cámara
Tamaño: 120/70 ZR17M/C (58W)
Fabricante/modelo:
BRIDGESTONE/BT023F F
Neumático trasero:
Tipo:Sin cámara
Tamaño:
180/55 ZR17M/C (73W)
Fabricante/modelo: BRIDGESTONE/BT023R F
Carga:
Carga máxima:
215 kg (474 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)
Presión de aire d el neumático (me did a
en neumáticos en frío):
1 persona:
Delantero:
250 kPa (2.50 kgf/cm², 36 psi)
Trasero: 290 kPa (2.90 kgf/cm², 42 psi)
2 personas: Delantero: 250 kPa (2.50 kgf/cm², 36 psi)
Trasero: 290 kPa (2.90 kgf/cm², 42 psi)
Rue da delantera:
Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT3.50
Rue da trasera:
Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT5.50
Sistema de freno unifica do:
Operación:
Se activa con el freno trasero
Freno delantero:
Tipo:
Freno hidráulico de doble disco
Líquido de frenos especificado: DOT 4
Freno trasero:
Tipo:
Freno hidráulico monodisco
Líquido de frenos especificado: DOT 4
Suspensión delantera:
Tipo:
Horquilla telescópica
Muelle: Muelle espiral
Amortiguador: Amortiguador hidráulico
Trayectoria de la rueda:
135 mm (5.3 in)
Suspensión trasera:
Tipo:Basculante (suspensión de unión)
Muelle:
Muelle espiral
Amortiguador: Amortiguador neumático-hidráulico
Trayectoria de la rueda: 125 mm (4.9 in)
Sistema eléctrico:
Sistema de tensión:12 V
Sistema de encendido: TCI
Sistema estándar:
Magneto CA
UB88S0S0.book Page 2 Friday, October 16, 2015 11:58 AM

Especificaciones
8-3
8
Batería:
Modelo:GT14B-4
Voltaje, capacidad:
12 V, 12.0 Ah (10 HR)
Potencia de la bombilla × cantidad :
Faro:
LED
Luz de freno y posterior:
LED
Luz de intermitencia delantera: LED
Luz de intermitencia trasera: LED
Luz auxiliar: LED
Luz de la matrícula:
LED
Luz de instrumentos: LED
Luz indicadora de punto muerto: LED
Luz indicadora de luz de carretera:
LED
Luz de aviso del nivel de aceite: LED
Luz indicadora de intermitencia: LED
Luz de aviso de avería en el motor:
LED
Luz de aviso del sistema ABS: LED
Luz indicadora del sistema regulador de
velocidad “SET”: LED
Luz indicadora del sistema regulador de
velocidad “ON”: LED
Luz indicadora del sistema inmovilizador: LED
Indicador/luz de aviso del sistema de control
de tracción: LED
Fusible:
Fusible principal:50.0 A
Fusible principal 2: 30.0 A
Fusible terminal 1:
3.0 A Fusible del faro:
7.5 A
Fusible de la luz de freno: 1.0 A
Fusible del sistema de intermitencia:
7.5 A
Fusible de encendido: 20.0 A
Fusible del motor del ventilador del radiador: 10.0 A × 2
Fusible de la luz de aviso de peligro:
7.5 A
Fusible del sistema de inyección de gasolina: 15.0 A
Fusible de la unidad de control del sistema
ABS: 7.5 A
Fusible del motor del sistema ABS: 30.0 A
Fusible del solenoide del ABS: 20.0 A
Fusible del regulador de velocidad:
1.0 A
Fusible de repuesto: 7.5 A
Fusible de parabrisas: 20.0 A
Fusible de la válvula de la mariposa eléctrica:
7.5 A
UB88S0S0.book Page 3 Friday, October 16, 2015 11:58 AM

Información para el consumidor
9-1
9
SAU53562

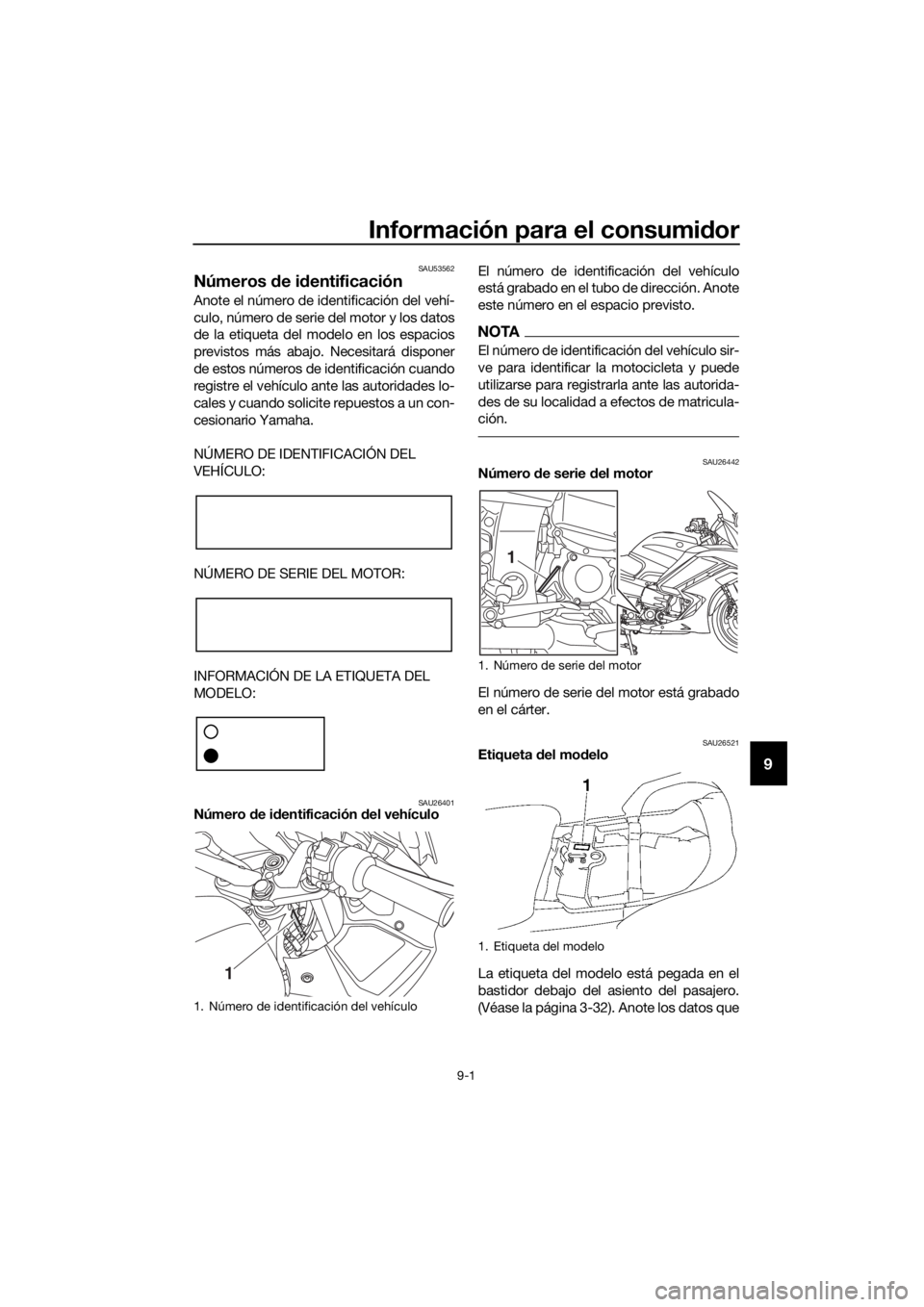

Números de i dentificación
Anote el número de identificación del vehí-
culo, número de serie del motor y los datos
de la etiqueta del modelo en los espacios
previstos más abajo. Necesitará disponer
de estos números de identificación cuando
registre el vehículo ante las autoridades lo-
cales y cuando solicite repuestos a un con-
cesionario Yamaha.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
NÚMERO DE SERIE DEL MOTOR:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26401Número d e identificación del vehículo El número de identificación del vehículo
está grabado en el tubo de dirección. Anote
este número en el espacio previsto.
NOTA
El número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-
ción.
SAU26442Número
de serie d el motor
El número de serie del motor está grabado
en el cárter.
SAU26521Etiqueta del mo delo
La etiqueta del modelo está pegada en el
bastidor debajo del asiento del pasajero.
(Véase la página 3-32). Anote los datos que
1. Número de identificación del vehículo
1
1. Número de serie del motor
1. Etiqueta del modelo
1
UB88S0S0.book Page 1 Friday, October 16, 2015 11:58 AM

Información para el consumidor
9-2
9
figuran en esta etiqueta en el espacio pre-
visto. Necesitará estos datos cuando soli-
cite repuestos a un concesionario Yamaha.SAU69910
Conector de diagnóstico
El conector de diagnóstico está situado
como se muestra.
1. Conector de diagnóstico
1
UB88S0S0.book Page 2 Friday, October 16, 2015 11:58 AM

10-1
10
Index
A
ABS ...................................................... 3-26
Aceite del engranaje final ..................... 6-14
Aceite del motor y cartucho del filtro
de aceite ............................................ 6-12
Almacenamiento .................................... 7-4
Altura del asiento del conductor,
ajuste ................................................. 3-33
Arranque del motor ................................ 5-2
Asientos................................................ 3-32
B
Batería .................................................. 6-34
Bombona.............................................. 6-11
Bujías, comprobación .......................... 6-10
C
Caballete central y caballete lateral,
comprobación y engrase ................... 6-31
Caballete lateral ................................... 3-44
Cables, comprobación y engrase ........ 6-29
Caja de accesorios............................... 3-37
Cambio ................................................... 5-3
Catalizador ........................................... 3-31
Cojinetes de las ruedas, comprobación .................................... 6-33
Color mate, precaución.......................... 7-1
Compartimentos portaobjetos ............. 3-36
Conector de diagnóstico ........................ 9-2
Conjunto amortiguador, ajuste............. 3-42
Conmutador de luces/interruptor de ráfagas ............................................... 3-22
Consumo de gasolina, consejos para
reducirlo ............................................... 5-5
Cuadros de identificación de averías ... 6-38
Cuidados ................................................ 7-1
D
Dirección, comprobación ..................... 6-33
D-mode (modo de conducción) ........... 3-22
E
Especificaciones .................................... 8-1
Espejos retrovisores ............................. 3-40
Estacionamiento..................................... 5-6
Etiqueta del modelo ............................... 9-1
F
Filtro de aire, limpieza .......................... 6-18
Fusibles, cambio .................................. 6-35
G
Gasolina ............................................... 3-29
H
Holgura de la válvula ............................ 6-20
Horquilla delantera, ajuste ................... 3-40 Horquilla delantera, comprobación ...... 6-32
I
Identificación de averías ....................... 6-37
Indicador/luz de aviso del sistema de
control de tracción ............................... 3-5
Indicador multifunción ............................ 3-9
Información relativa a la seguridad ......... 1-1
Interruptor de intermitencia .................. 3-23
Interruptor de la bocina ........................ 3-23
Interruptor de luces de emergencia ...... 3-23
Interruptor de menú .............................. 3-23
Interruptor de paro/marcha/arranque ... 3-23
Interruptor de selección ........................ 3-23
Interruptores de la luz de freno............. 6-25
Interruptores del manillar ...................... 3-22
Interruptores del regulador de velocidad de crucero .......................... 3-23
Interruptor principal/Bloqueo de la
dirección ............................................... 3-2
J
Juego de herramientas ........................... 6-2
Juego libre de la maneta del freno, comprobación .................................... 6-25
Juego libre del puño del acelerador, comprobación .................................... 6-20
L
Líquido de frenos y embrague, comprobación .................................... 6-27
Líquido refrigerante............................... 6-16
Líquidos de freno y embrague, cambio ................................................ 6-28
Luces del vehículo ................................ 6-37
Luces indicadoras de intermitencia ........ 3-4
Luces indicadoras del sistema regulador de velocidad ......................... 3-4
Luces indicadoras y de aviso ................. 3-4
Luz de aviso de avería del motor ............ 3-5
Luz de aviso del nivel de aceite .............. 3-4
Luz de aviso del sistema ABS ................ 3-5
Luz de los faros, ajuste ......................... 3-37
Luz indicadora del sistema inmovilizador ........................................ 3-6
Luz indicadora de punto muerto ............ 3-4
M
Maneta de embrague.................. 3-24, 6-24
Maneta de freno.................................... 3-25
Manetas de freno y embrague, comprobación y engrase.................... 6-30
Mantenimiento, sistema de control de emisiones ............................................. 6-3
UB88S0S0.book Page 1 Friday, October 16, 2015 11:58 AM

Index
10-2
10
Mantenimiento y engrase, periódicos .... 6-4
N
Neumáticos ........................................... 6-21
Número de identificación del vehículo ... 9-1
Número de serie del motor ..................... 9-1
Números de identificación ...................... 9-1
P
Paneles, desmontaje y montaje.............. 6-7
Pastillas de freno delantero y trasero,
comprobación .................................... 6-26
Pedal de cambio ................................... 3-24
Pedal de freno ...................................... 3-25
Pedales de freno y cambio, comprobación y engrase.................... 6-30
Pivotes del basculante, engrase ........... 6-32
Posición del manillar, ajuste ................. 3-38
Puño del acelerador y cable, comprobación y engrase.................... 6-29
R
Ralentí del motor, comprobación ......... 6-19
Regulador de velocidad .......................... 3-6
Rodaje del motor .................................... 5-5
Ruedas.................................................. 6-24
S
Sistema de control de tracción............. 3-27
Sistema de corte del circuito de encendido........................................... 3-44
Sistema inmovilizador ............................. 3-1
Situación de las piezas ........................... 2-1
Suspensión trasera, engrase ................ 6-31
T
Tapón del depósito de gasolina ........... 3-28
Testigo de luces de carretera ................. 3-4
Toma de corriente continua .................. 3-46
Tomas de ventilación del carenado, apertura y cierre ................................. 3-38
Tubo de desbordamiento del depósito de gasolina ......................................... 3-31
UB88S0S0.book Page 2 Friday, October 16, 2015 11:58 AM

UB88S0S0.book Page 3 Friday, October 16, 2015 11:58 AM

DIC183
IMPRESO EN PAPEL RECICLADO
Manual original
PRINTED IN JAPAN2015.10-0.5×1 CR (S)
