Funciones de los instrumentos y man dos
3-17
3

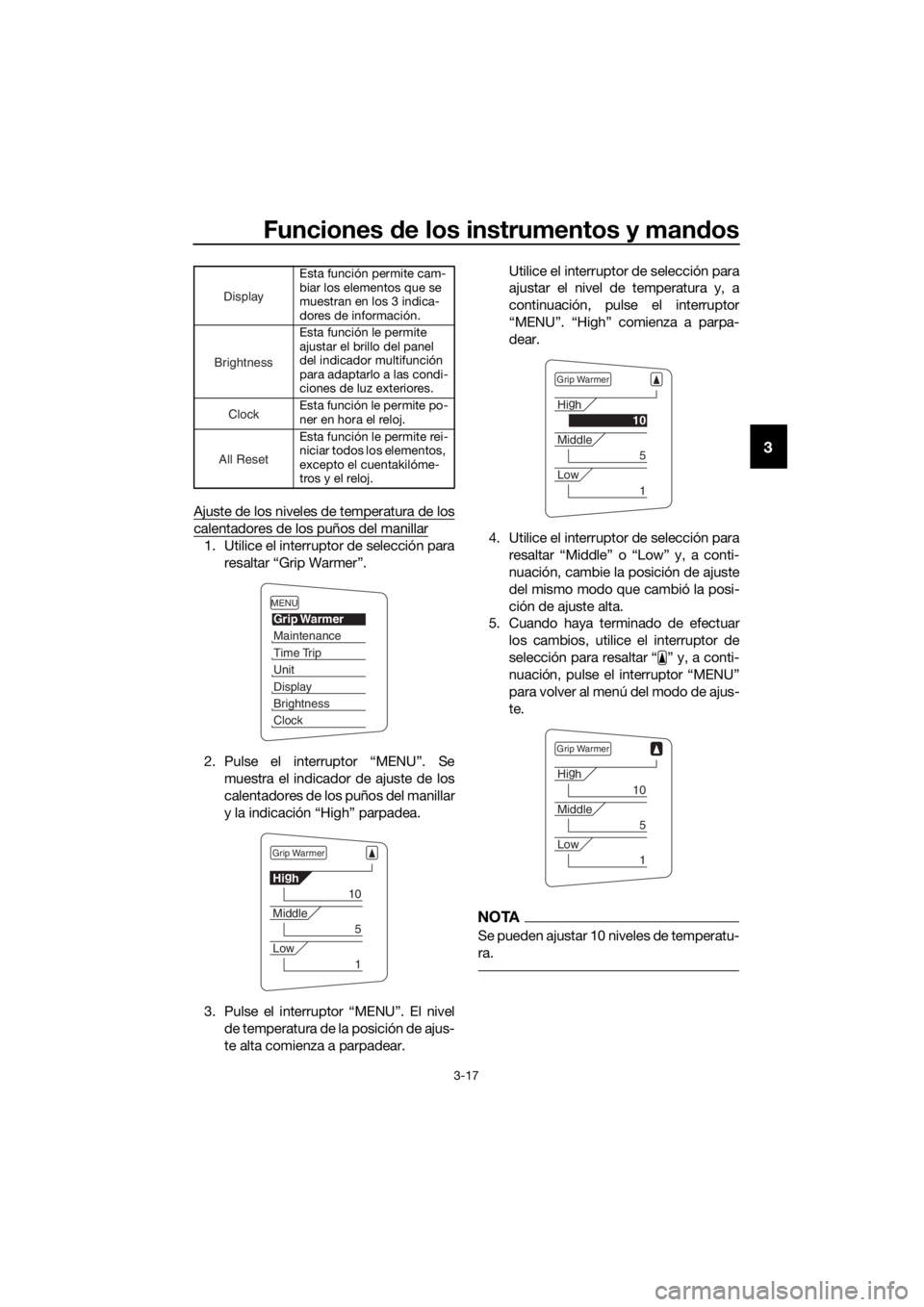

Ajuste de los niveles de temperatura de los
calentadores de los puños del manillar
1. Utilice el interruptor de selección para
resaltar “Grip Warmer”.
2. Pulse el interruptor “MENU”. Se muestra el indicador de ajuste de los
calentadores de los puños del manillar
y la indicación “High” parpadea.
3. Pulse el interruptor “MENU”. El nivel de temperatura de la posición de ajus-
te alta comienza a parpadear. Utilice el interruptor de selección para
ajustar el nivel de temperatura y, a
continuación, pulse el interruptor
“MENU”. “High” comienza a parpa-
dear.
4. Utilice el interruptor de selección para resaltar “Middle” o “Low” y, a conti-
nuación, cambie la posición de ajuste
del mismo modo que cambió la posi-
ción de ajuste alta.
5. Cuando haya terminado de efectuar
los cambios, utilice el interruptor de
selección para resaltar “ ” y, a conti-
nuación, pulse el interruptor “MENU”
para volver al menú del modo de ajus-
te.
NOTA
Se pueden ajustar 10 niveles de temperatu-
ra.
Esta función permite cam-
biar los elementos que se
muestran en los 3 indica-
dores de información.
Esta función le permite
ajustar el brillo del panel
del indicador multifunción
para adaptarlo a las condi-
ciones de luz exteriores.
Esta función le permite po-
ner en hora el reloj.
Esta función le permite rei-
niciar todos los elementos,
excepto el cuentakilóme-
tros y el reloj.
Display
Brightness
Cloc
k
All Reset
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Grip Warmer
Hig
h
10
Middle
5
Low
1
Grip Warmer
Hi g
h
10
Middle
5
Low
1
Grip Warmer
Hi g
h
10
Middle
5
Low
1
UB88S0S0.book Page 17 Friday, October 16, 2015 11:58 AM

Funciones de los instrumentos y man dos
3-18
3

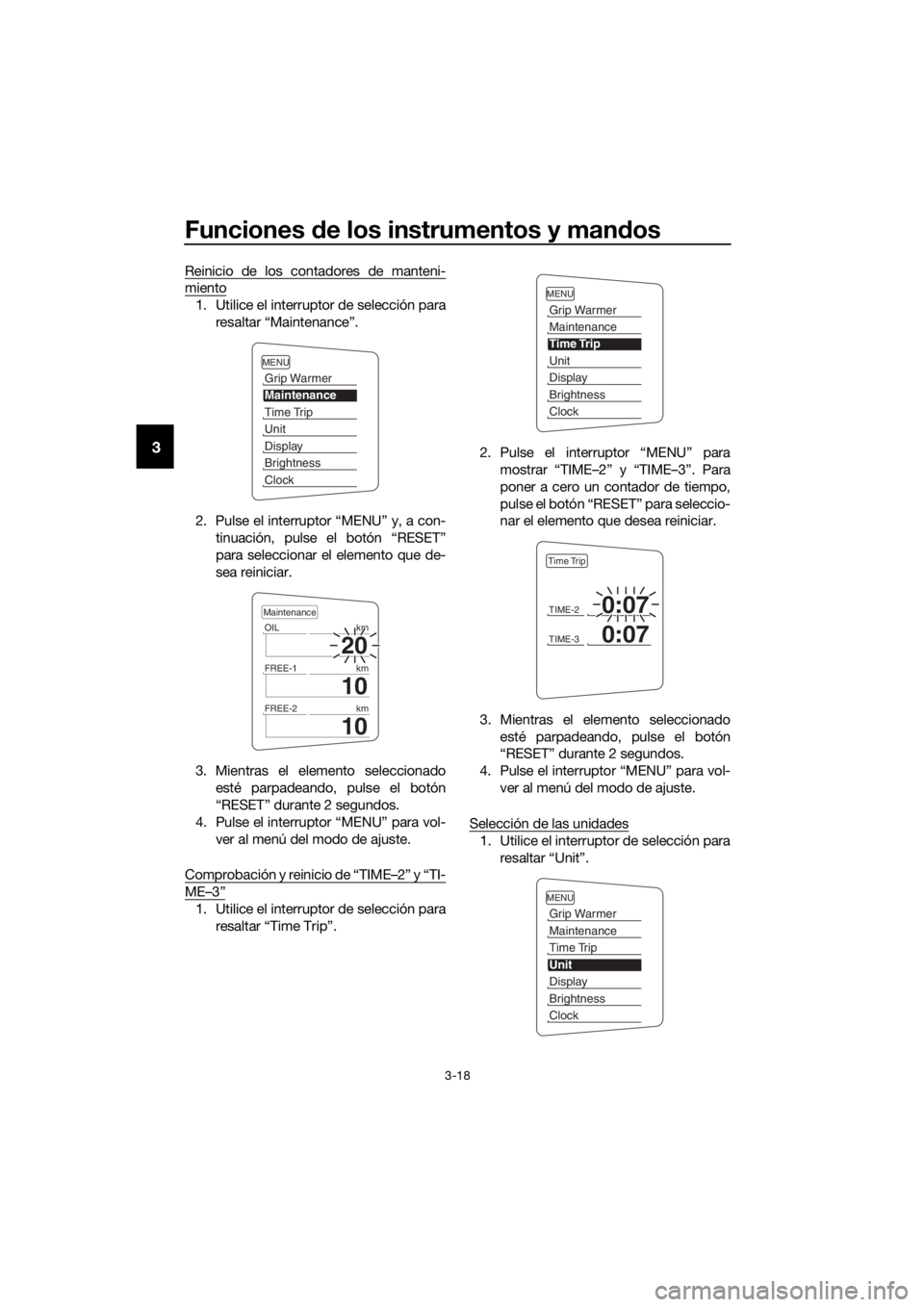

Reinicio de los contadores de manteni-
miento
1. Utilice el interruptor de selección para
resaltar “Maintenance”.
2. Pulse el interruptor “MENU” y, a con- tinuación, pulse el botón “RESET”
para seleccionar el elemento que de-
sea reiniciar.
3. Mientras el elemento seleccionado esté parpadeando, pulse el botón
“RESET” durante 2 segundos.
4. Pulse el interruptor “MENU” para vol- ver al menú del modo de ajuste.
Comprobación y reinicio de “TIME–2” y “TI-
ME–3”
1. Utilice el interruptor de selección para resaltar “Time Trip”. 2. Pulse el interruptor “MENU” para
mostrar “TIME–2” y “TIME–3”. Para
poner a cero un contador de tiempo,
pulse el botón “RESET” para seleccio-
nar el elemento que desea reiniciar.
3. Mientras el elemento seleccionado esté parpadeando, pulse el botón
“RESET” durante 2 segundos.
4. Pulse el interruptor “MENU” para vol- ver al menú del modo de ajuste.

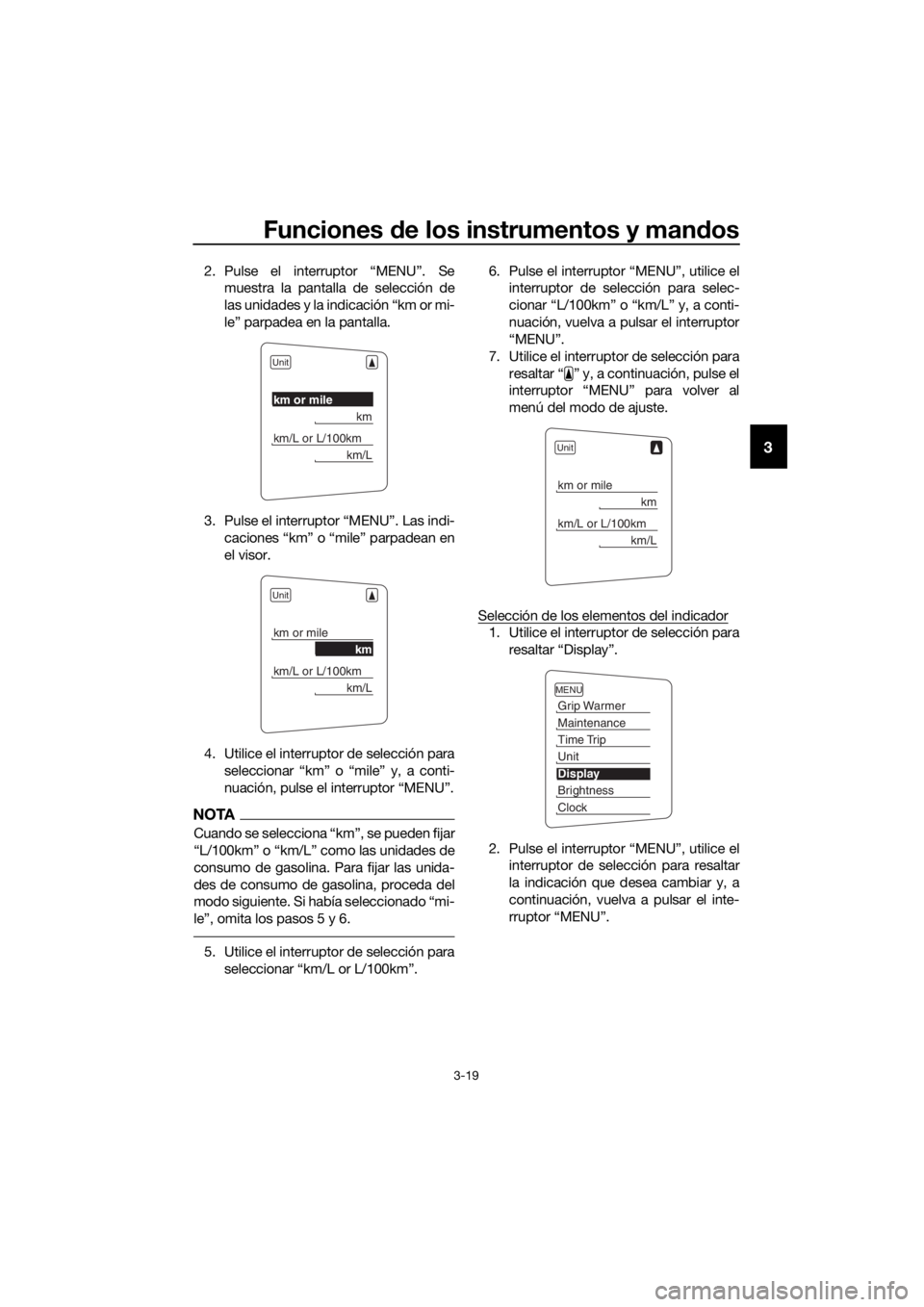

Selección de las unidades
1. Utilice el interruptor de selección para resaltar “Unit”.
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
20
OIL km
10
FREE-1km
10
FREE-2km
Maintenance
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
TIME-20:07
TIME-30:07
Time Trip
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
UB88S0S0.book Page 18 Friday, October 16, 2015 11:58 AM

Funciones de los instrumentos y man dos
3-19
3
2. Pulse el interruptor “MENU”. Se
muestra la pantalla de selección de
las unidades y la indicación “km or mi-
le” parpadea en la pantalla.
3. Pulse el interruptor “MENU”. Las indi- caciones “km” o “mile” parpadean en
el visor.
4. Utilice el interruptor de selección para seleccionar “km” o “mile” y, a conti-
nuación, pulse el interruptor “MENU”.
NOTA
Cuando se selecciona “km”, se pueden fijar
“L/100km” o “km/L” como las unidades de
consumo de gasolina. Para fijar las unida-
des de consumo de gasolina, proceda del
modo siguiente. Si había seleccionado “mi-
le”, omita los pasos 5 y 6.
5. Utilice el interruptor de selección paraseleccionar “km/L or L/100km”. 6. Pulse el interruptor “MENU”, utilice el
interruptor de selección para selec-
cionar “L/100km” o “km/L” y, a conti-
nuación, vuelva a pulsar el interruptor
“MENU”.
7. Utilice el interruptor de selección para resaltar “ ” y, a continuación, pulse el
interruptor “MENU” para volver al
menú del modo de ajuste.

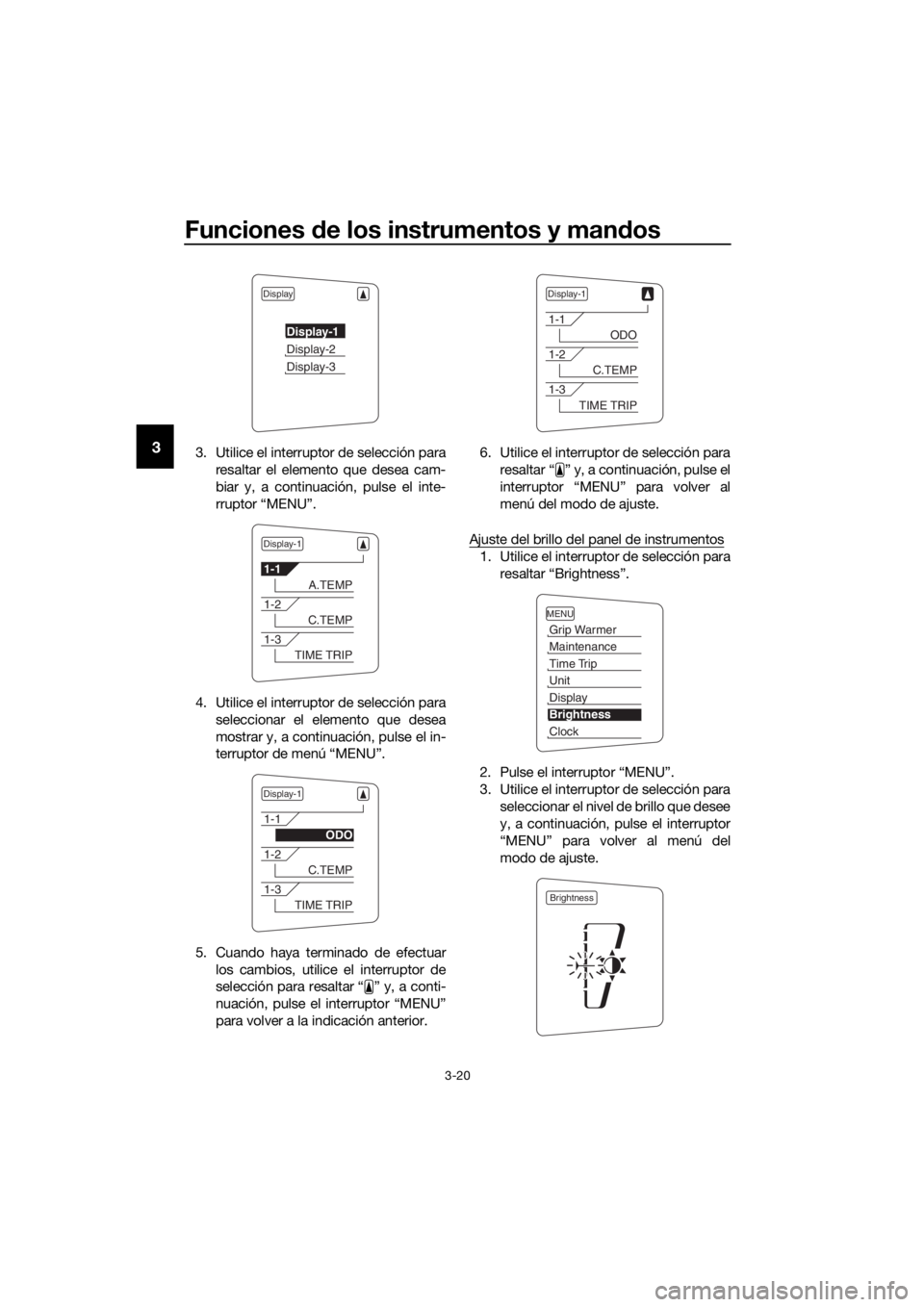

Selección de los elementos del indicador
1. Utilice el interruptor de selección para resaltar “Display”.
2. Pulse el interruptor “MENU”, utilice el interruptor de selección para resaltar
la indicación que desea cambiar y, a
continuación, vuelva a pulsar el inte-
rruptor “MENU”.
Unit
km or mile
km
km/L or L/100km
km/L
Unit
km or mile
km
km/L or L/100km
km/L
Unit
km or mile
km
km/L or L/100km
km/L
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
UB88S0S0.book Page 19 Friday, October 16, 2015 11:58 AM

Funciones de los instrumentos y man dos
3-20
33. Utilice el interruptor de selección para
resaltar el elemento que desea cam-
biar y, a continuación, pulse el inte-
rruptor “MENU”.
4. Utilice el interruptor de selección para seleccionar el elemento que desea
mostrar y, a continuación, pulse el in-
terruptor de menú “MENU”.
5. Cuando haya terminado de efectuar los cambios, utilice el interruptor de
selección para resaltar “ ” y, a conti-
nuación, pulse el interruptor “MENU”
para volver a la indicación anterior. 6. Utilice el interruptor de selección para
resaltar “ ” y, a continuación, pulse el
interruptor “MENU” para volver al
menú del modo de ajuste.
Ajuste del brillo del panel de instrumentos
1. Utilice el interruptor de selección para resaltar “Brightness”.
2. Pulse el interruptor “MENU”.
3. Utilice el interruptor de selección para seleccionar el nivel de brillo que desee
y, a continuación, pulse el interruptor
“MENU” para volver al menú del
modo de ajuste.
Display
Display-1
Display-2
Display-3
Display-1
1-1
A.TEMP
1-2
C.TEMP
1-3
TIME TRIP
Display-1
1-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
Display-1
1-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Brightness
UB88S0S0.book Page 20 Friday, October 16, 2015 11:58 AM

Funciones de los instrumentos y man dos
3-21
3

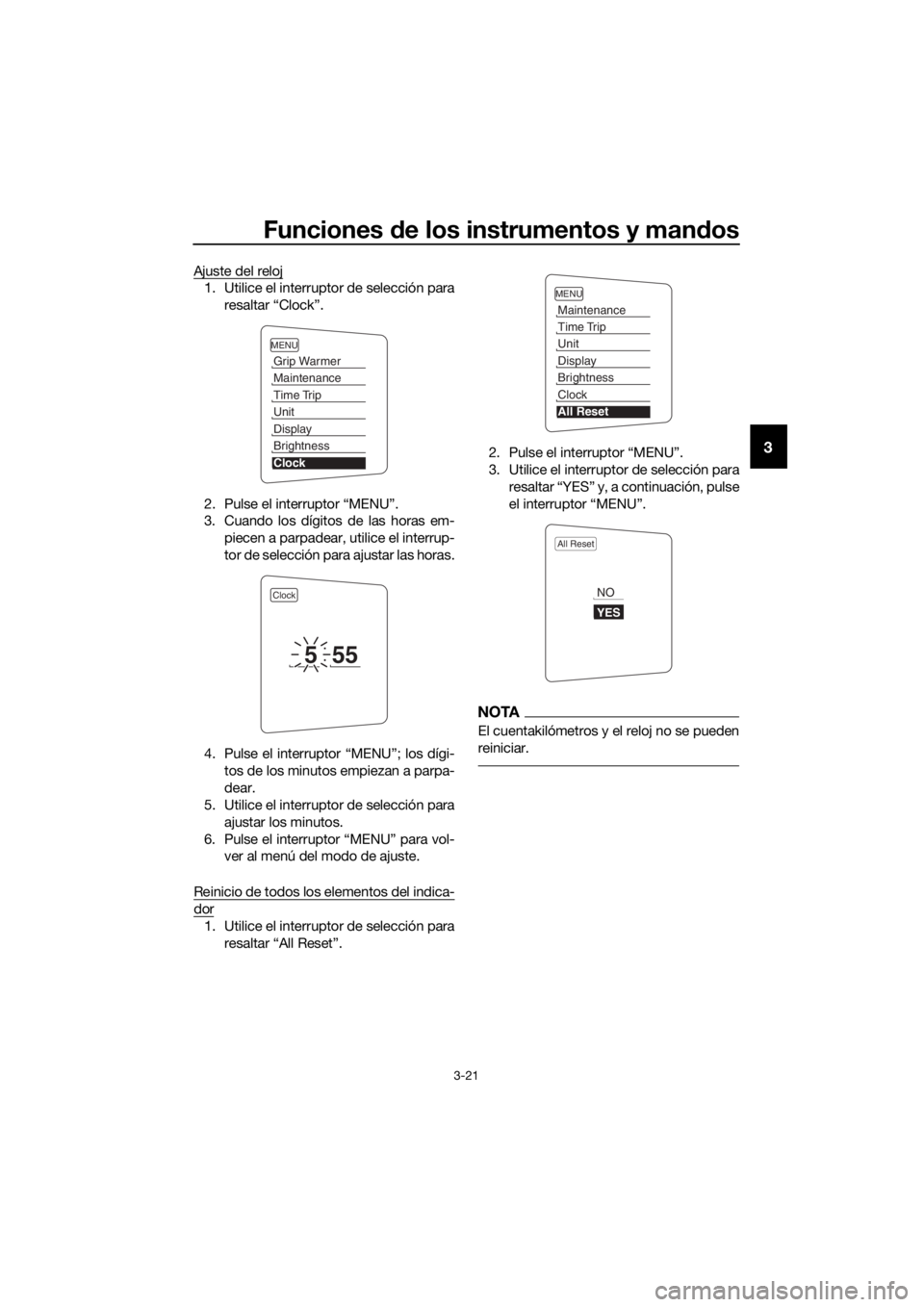

Ajuste del reloj
1. Utilice el interruptor de selección para
resaltar “Clock”.
2. Pulse el interruptor “MENU”.
3. Cuando los dígitos de las horas em- piecen a parpadear, utilice el interrup-
tor de selección para ajustar las horas.
4. Pulse el interruptor “MENU”; los dígi- tos de los minutos empiezan a parpa-
dear.
5. Utilice el interruptor de selección para
ajustar los minutos.
6. Pulse el interruptor “MENU” para vol- ver al menú del modo de ajuste.
Reinicio de todos los elementos del indica-
dor
1. Utilice el interruptor de selección para resaltar “All Reset”. 2. Pulse el interruptor “MENU”.
3. Utilice el interruptor de selección para
resaltar “YES” y, a continuación, pulse
el interruptor “MENU”.
NOTA
El cuentakilómetros y el reloj no se pueden
reiniciar.
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Clock
555
MENU
Maintenance
Time Trip
Unit
Display
Brightness
Clock
All Reset
All Reset
YES
NO
UB88S0S0.book Page 21 Friday, October 16, 2015 11:58 AM

Funciones de los instrumentos y man dos
3-22
3
SAU49432
D-mo de (mo do de con ducción)
D-mode es un sistema de rendimiento del
motor controlado de forma electrónica con
dos modalidades (modo de recreo “T” y
modo deportivo “S”).
Pulse el selector “MODE” para cambiar en-
tre los modos de conducción. (Consulte en
la página 3-23 una explicación del selector
de modo de conducción).
NOTA
Antes de utilizar el sistema D-mode debe
entender su funcionamiento y el del selec-
tor de modo de conducción.
Mo do d e recreo “T”
El modo de recreo “T” es adecuado para
distintas condiciones de conducción.
Este modo permite di sfrutar de una con-
ducción fluida en toda la gama de velocida-
des.
Mo do d eportivo “S”
Este modo ofrece una respuesta más de-
portiva del motor a velocidad baja/media
en comparación con el modo de recreo.
SAU1234J

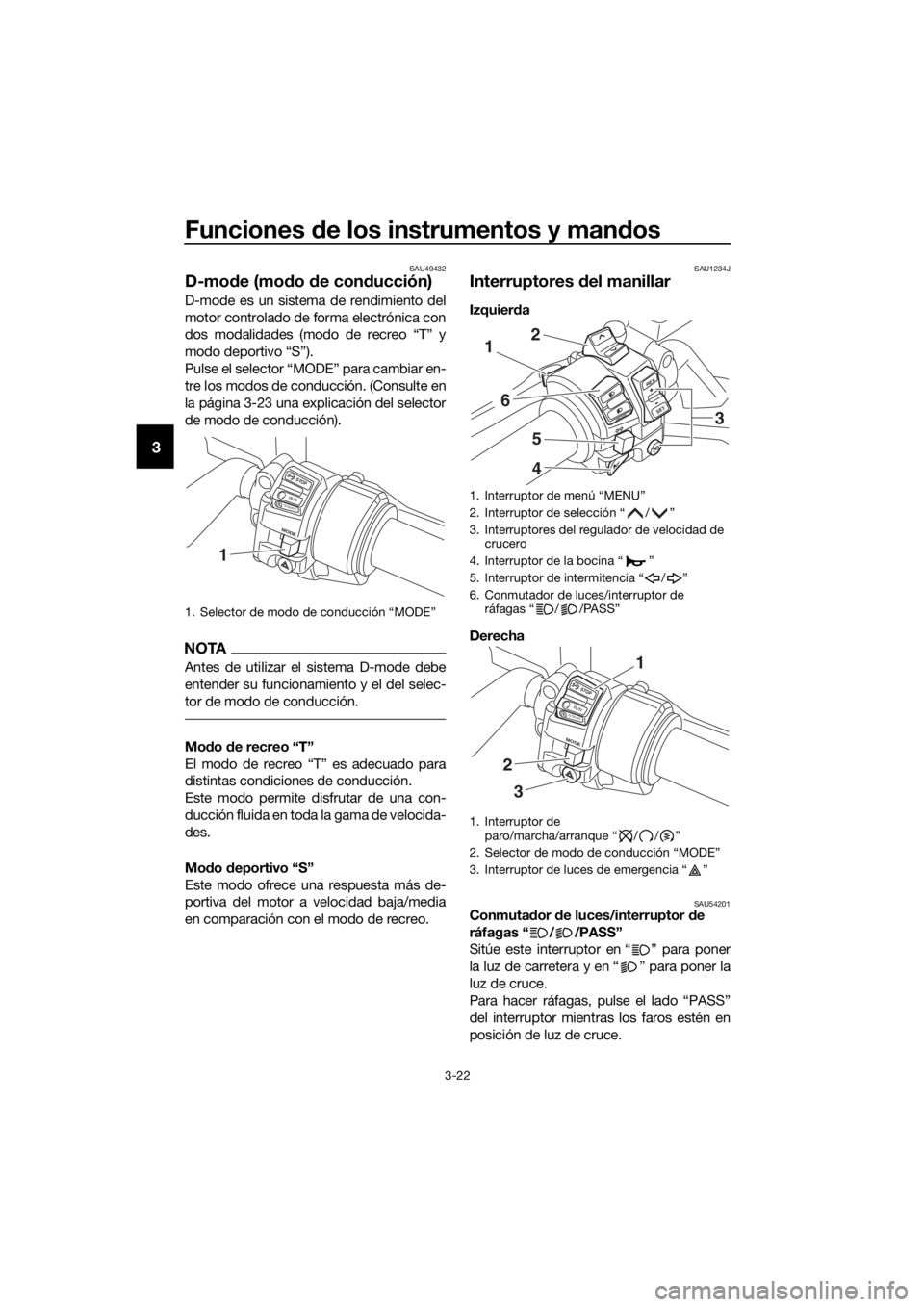

Interruptores del manillar
Izquier da
Derecha
SAU54201Conmuta dor de luces/interruptor de
ráfagas “ / /PASS”
Sitúe este interruptor en “ ” para poner
la luz de carretera y en “ ” para poner la
luz de cruce.
Para hacer ráfagas, pulse el lado “PASS”
del interruptor mientras los faros estén en
posición de luz de cruce.
1. Selector de modo de conducción “MODE”
STOP
MODE
RUNSTART
1
1. Interruptor de menú “MENU”
2. Interruptor de selección “ / ”
3. Interruptores del regulador de velocidad de crucero
4. Interruptor de la bocina “ ”
5. Interruptor de intermitencia “ / ”
6. Conmutador de luces/interruptor de ráfagas “ / /PASS”
1. Interruptor de paro/marcha/arranque “ / / ”
2. Selector de modo de conducción “MODE”
3. Interruptor de luces de emergencia “ ”
RES
SETPA S S
1
6
5
4
2
3
STOP
MODE
RUNSTART
3
2
1
UB88S0S0.book Page 22 Friday, October 16, 2015 11:58 AM

Funciones de los instrumentos y man dos
3-23
3
SAU12461Interruptor d e intermitencia “ / ”
Para señalar un giro a la derecha pulse este
interruptor hacia la posición “ ”. Para se-
ñalar un giro a la izquierda pulse este inte-
rruptor hacia la posición “ ”. Cuando lo
suelte, el interruptor volverá a su posición
central. Para apagar los intermitentes pulse
el interruptor una vez éste haya regresado
a su posición central.
SAU12501Interruptor d e la bocina “ ”
Pulse este interruptor para hacer sonar la
bocina.
SAU54212Interruptor d e
paro/marcha/arranque “ / / ”
Para poner el motor en marcha con el
arranque eléctrico, sitúe este interruptor
en “ ” y, a continuación, pulse el interrup-
tor hacia “ ”. Véanse las instrucciones de
arranque en la página 5-2 antes de arrancar
el motor.
Sitúe este interruptor en “ ” para parar el
motor en caso de emergencia, por ejemplo
si el vehículo vuelca o se atasca el cable del
acelerador.
SAU12735Interruptor de luces de emergencia “ ”
Con la llave en la posición “ON” o “ ”,
utilice este interruptor para encender las lu-
ces de emergencia (todos los intermitentes
parpadean simultáneamente).
Las luces de emergencia se utilizan en
caso de emergencia o para avisar a otros
conductores cuando detenga su vehículo
en un lugar en el que pueda representar un
peligro para el tráfico.
ATENCIÓN
SCA10062
No utilice las luces de emergencia du-
rante un perio do prolonga do con el mo-
tor para do, ya que pued e descargarse la
batería.
SAU12781Interruptores del regula dor de veloci dad
d e crucero
Véase en la página 3-6 una explicación del
sistema regulador de velocidad.
SAU54231Interruptor de menú “MENU”
Este interruptor se utiliza para seleccionar
elementos en el indicador de funciones y
en el indicador de modo de ajuste del indi-
cador multifunción.
Para más detalles, consulte “Indicador
multifunción” en la página 3-9.
SAU54221Interruptor de selección “ / ”
Este interruptor se utiliza para seleccionar
elementos en el indicador de funciones y
en el indicador de modo de ajuste del indi-
cador multifunción.
Para más detalles, consulte “Indicador
multifunción” en la página 3-9.
SAU54691Selector de mo do d e con ducción “MO-
DE”
ADVERTENCIA
SWA15341
No cambie el mo do de con ducción con
el vehículo en movimiento.
Con este interruptor se cambia entre los ti-
pos de conducción turismo “T” y deportivo
“S”.
Para cambiar el modo de conducción el
puño del acelerador debe estar completa-
mente cerrado.
El modo seleccionado se muestra en el in-
dicador de modo de conducción. (Consulte
la página 3-11).
El modo de conducción no se puede cam-
biar cuando el regulador de velocidad está
funcionando.
UB88S0S0.book Page 23 Friday, October 16, 2015 11:58 AM

Funciones de los instrumentos y man dos
3-24
3
SAU12832
Maneta de embrague
La maneta de embrague está situada en el
lado izquierdo del man illar. Para desembra-
gar tire de la maneta hacia el puño del ma-
nillar. Para embragar suelte la maneta. Para
que el embrague funcione con suavidad,
debe tirar de la maneta rápidamente y sol-
tarla lentamente.
La maneta de embrague está dotada de un
dial de ajuste de su posición. Para ajustar la
distancia entre la maneta de embrague y el
puño del manillar, gire el dial con la maneta
alejada del puño del manillar. Verifique que
la posición de ajuste apropiada del dial
quede alineada con la flecha de la maneta
de embrague.
La maneta de embrague está dotada de un
interruptor de embrague que forma parte
del sistema de corte del circuito de encen-
dido. (Véase la página 3-44).
SAU12872
Pe dal de cambio
El pedal de cambio está situado al lado iz-
quierdo de la motocicleta y se utiliza en
combinación con la maneta de embrague
para cambiar las marchas de la caja de
cambios de 6 velocidades y engrane cons-
tante de la que está dotada esta motocicle-
ta.

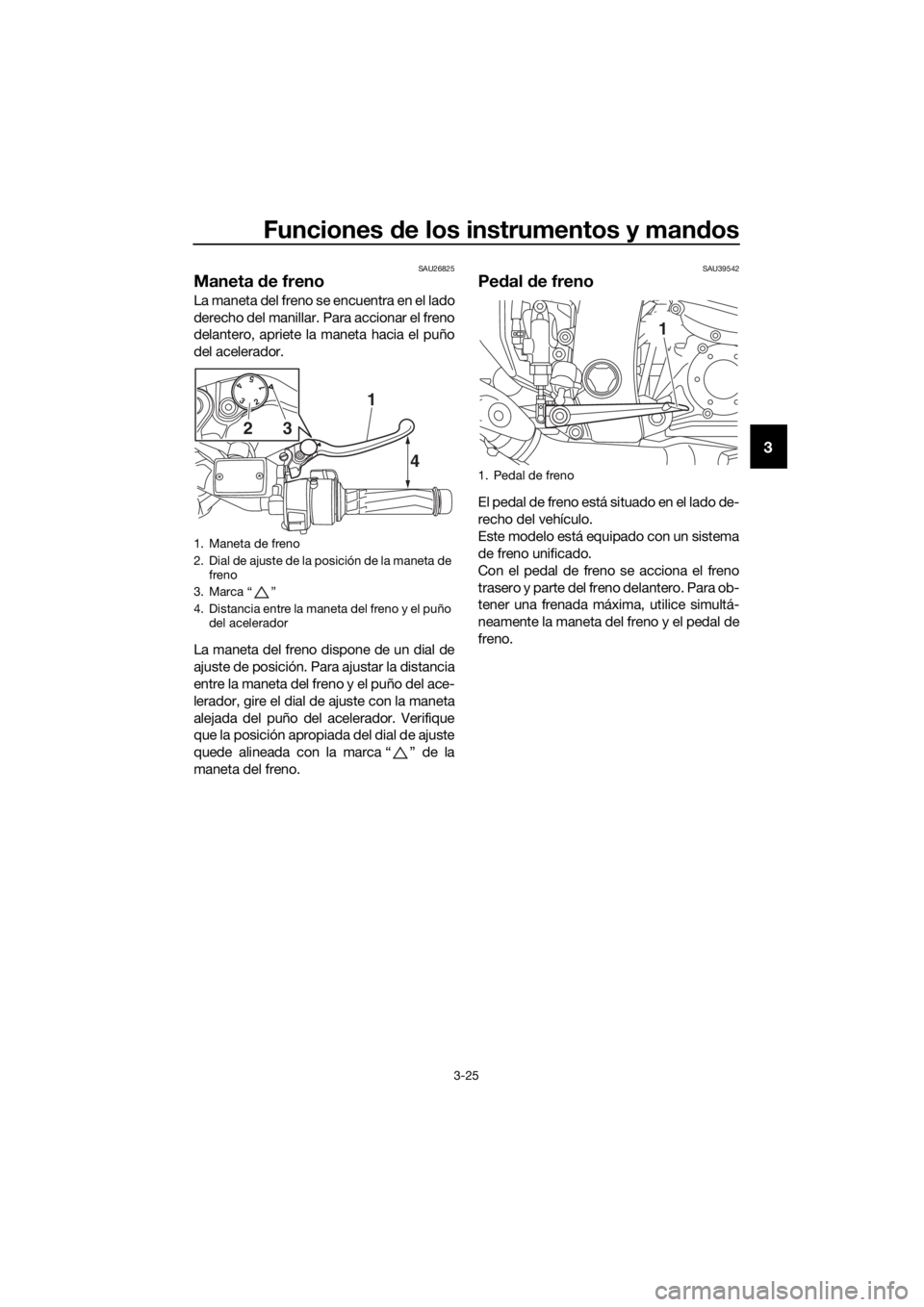

1. Maneta de embrague
2 . D i a l de a j u s t e de l a po s i c ió n de l a m an e t a d e
embrague
3. Marca en forma de flecha
4. Distancia entre la maneta de embrague y el puño del manillar
15432
4 1
2
3
1. Pedal de cambio
UB88S0S0.book Page 24 Friday, October 16, 2015 11:58 AM

Funciones de los instrumentos y man dos
3-25
3
SAU26825
Maneta de freno
La maneta del freno se encuentra en el lado
derecho del manillar. Para accionar el freno
delantero, apriete la maneta hacia el puño
del acelerador.
La maneta del freno dispone de un dial de
ajuste de posición. Para ajustar la distancia
entre la maneta del freno y el puño del ace-
lerador, gire el dial de ajuste con la maneta
alejada del puño del acelerador. Verifique
que la posición apropiada del dial de ajuste
quede alineada con la marca “ ” de la
maneta del freno.
SAU39542
Pe dal d e freno
El pedal de freno está situado en el lado de-
recho del vehículo.
Este modelo está equipado con un sistema
de freno unificado.
Con el pedal de freno se acciona el freno
trasero y parte del freno delantero. Para ob-
tener una frenada máxima, utilice simultá-
neamente la maneta del freno y el pedal de
freno.

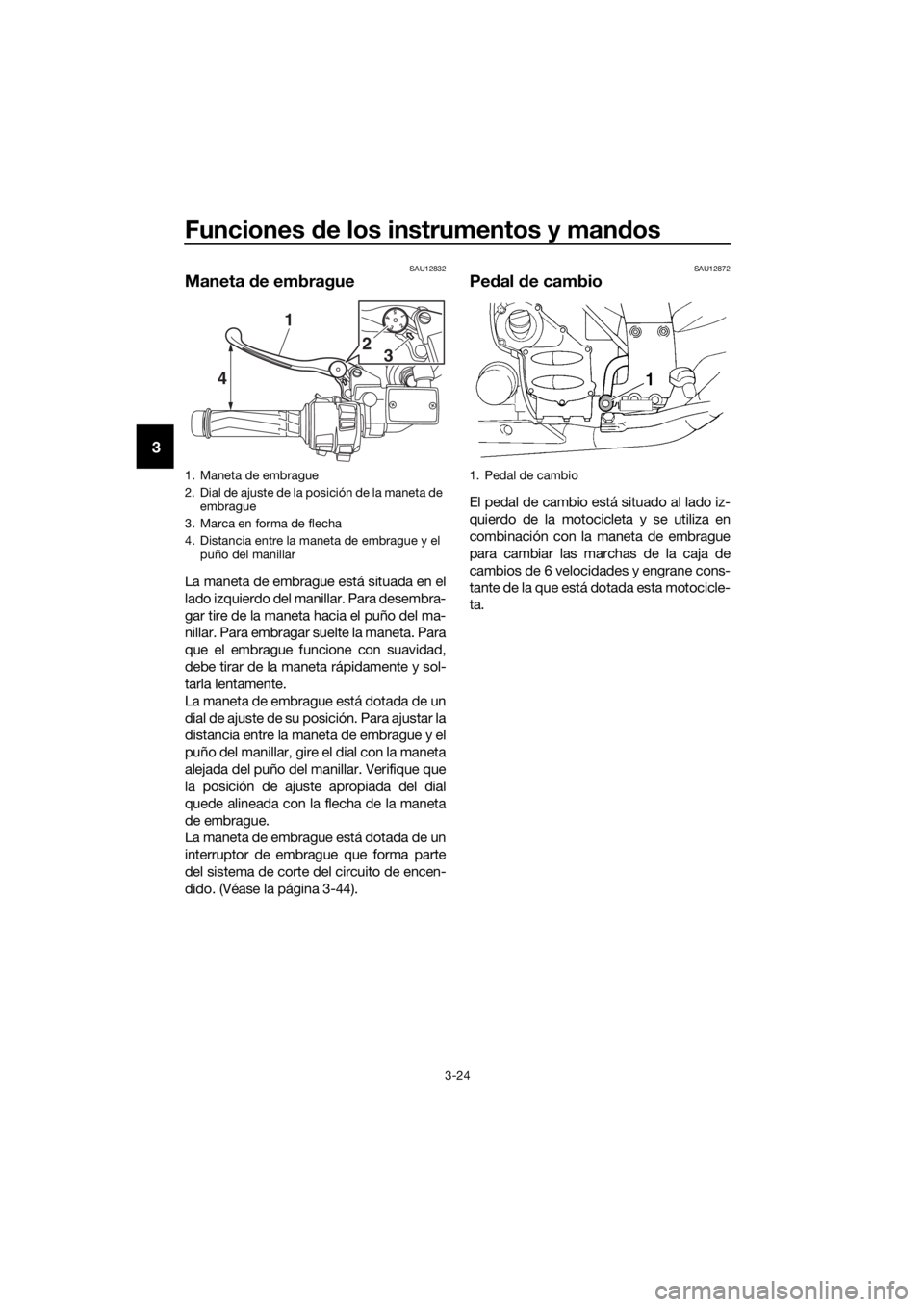

1. Maneta de freno
2 . Di a l de a j u s t e d e l a p o s i c i ó n de l a m a n et a d e
freno
3. Marca “ ”
4. Distancia entre la maneta del freno y el puño del acelerador
154
32
4
1
32
1. Pedal de freno
1
UB88S0S0.book Page 25 Friday, October 16, 2015 11:58 AM

Funciones de los instrumentos y man dos
3-26
3
SAU73181
ABS
El sistema antibloqueo de frenos (ABS) de
este modelo dispone de un doble sistema
de control electrónico que actúa de forma
independiente sobre los frenos delantero y
trasero.
Utilice los frenos con ABS del mismo modo
que unos frenos convencionales. Si el ABS
se activa, puede notar una vibración en la
maneta o el pedal de freno. En tal caso,
siga frenando y deje que el ABS actúe; no
“bombee” los frenos, pues se reduciría la
efectividad de la frenada.
ADVERTENCIA
SWA16051
Mantenga siempre una distancia sufi-
ciente con el vehículo d e delante en fun-
ción d e la veloci dad , incluso con ABS.
 El ABS funciona mejor con distan-
cias de frena da largas.
 En algunas calza das, como por
ejemplo superficies irregulares o
gravilla, la distancia de frenad a
pue de ser mayor con ABS que sin
ABS.
El ABS se controla mediante una ECU que
cambia al sistema de freno convencional
en caso de que se produzca un fallo.
NOTA
 El ABS efectúa una prueba de auto-
diagnóstico cada vez que el vehículo
inicia la marcha después de girar la
llave a “ON” y de circular a una veloci-
dad de 10 km/h (6 mi/h) o superior.
Durante dicha prueba se puede oír un
“chasquido” procedente de la unidad
de control hidráulico y, si se acciona la
maneta o el pedal de freno, aunque
sea ligeramente, se puede notar una
vibración en la maneta y el pedal; esto
no significa que haya un fallo.
 Este ABS dispone de una función de
prueba que permite al conductor ex-
perimentar la vibración en la maneta o el pedal del freno cuando el ABS está
actuando. No obstante, consulte a su
concesionario Yamaha puesto que se
necesitan herramientas especiales.
ATENCIÓN
SCA16831
Mantenga to
do tipo d e imanes (inclui das
tenazas magnéticas, destornilla dores
magnéticos, etc.) aleja dos de los cubos
d e las rue das delantera y trasera; de lo
contrario, los rotores magnéticos mon-
ta dos en los cubos d e las ruedas pue den
resultar dañad os y el sistema ABS y el
sistema de frenos unifica do no funcio-
narán bien.

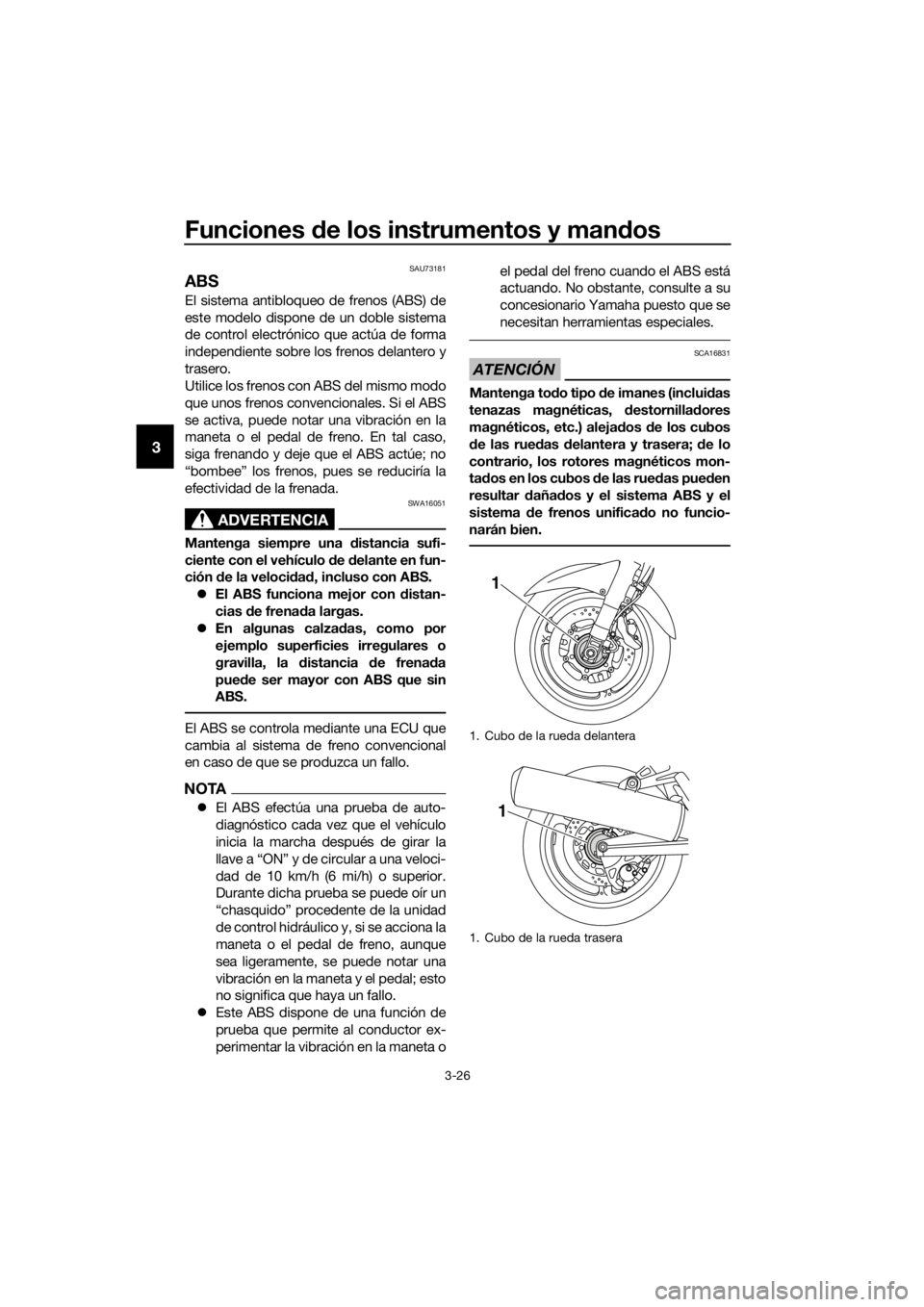

1. Cubo de la rueda delantera
1. Cubo de la rueda trasera
1
1
UB88S0S0.book Page 26 Friday, October 16, 2015 11:58 AM
