YAMAHA FJR1300A 2018 Notices Demploi (in French)

Pour la sécurité – contrôles avant utilisation
4-1
4
FAU63440
Toujours effectuer ces contrôles avant chaque départ afin de s’assurer que le véhicule peut
être conduit en toute sécurité. Toujours respecter les procédés et intervalles de contrôle et
d’entretien figurant dans ce Manuel du propriétaire.
AVERTISSEMENT
FWA11152
L’omission du contrôle ou de l’entretien correct du véhicule augmente les risques
d ’acci dent ou d’en dommagement. Ne pas con duire le véhicule en cas d e détection
d ’un problème. Si le problème ne peut être résolu en suivant les procé dés repris d ans
ce manuel, faire contrôler le véhicule par un concessionnaire Yamaha.
Contrôler les points suivants avan t de mettre le moteur en marche :
ÉLÉMENTS CONTRÔLESPAGES
Carburant • Contrôler le niveau de carburant dans le réservoir.
• Refaire le plein de carburant si nécessaire.
• S’assurer de l’absence de fuite au niveau des durites
d’alimentation.
• S’assurer que la durite de trop-plein du réservoir de car- burant n’est ni bouchée, ni craquelée ou autrement en-
dommagée, et qu’elle est branchée correctement. 3-28,
3-30
Huile moteur • Contrôler le niveau d’huile du moteur.
• Si nécessaire, ajouter l’huile du type recommandé
jusqu’au niveau spécifié.
• S’assurer de l’absence de fuites d’huile. 6-13
Huile de couple co-
nique arrière • S’assurer de l’absence de fuites d’huile.
6-16
Liqui de de refroi disse-
ment • Contrôler le niveau du liquide de refroidissement dans le
vase d’expansion.
• Si nécessaire, ajouter du liquide de refroidissement du type recommandé jusqu’au niveau spécifié.
• Contrôler le circuit de refroidissement et s’assurer de l’absence de toute fuite. 6-18
Frein avant • Contrôler le fonctionnement.
• Faire purger le circuit hydraulique par un concession-
naire Yamaha en cas de sensation de mollesse.
• Contrôler l’usure des plaquettes de frein.
• Remplacer si nécessaire.
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type spéci- fié jusqu’au niveau spécifié.
• Contrôler le circuit hydraulique et s’assurer de l’ab- sence de toute fuite. 6-27,
6-28
UB88F1F0.book Page 1 Wednesday, July 12, 2017 11:19 AM

Pour la sécurité – contrôles avant utilisation
4-2
4
Frein arrière• Contrôler le fonctionnement.
• Faire purger le circuit hydraulique par un concession-
naire Yamaha en cas de sensation de mollesse.
• Contrôler l’usure des plaquettes de frein.
• Remplacer si nécessaire.
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type spéci- fié jusqu’au niveau spécifié.
• Contrôler le circuit hydraulique et s’assurer de l’ab- sence de toute fuite. 6-27,
6-28
Embrayage • Contrôler le fonctionnement.
• Faire purger le circuit hydraulique par un concession-
naire Yamaha en cas de sensation de mollesse.
• Contrôler le niveau du liquide dans le réservoir.
• Si nécessaire, ajouter du liquide de frein du type spéci- fié jusqu’au niveau spécifié.
• Contrôler le circuit hydraulique et s’assurer de l’ab- sence de toute fuite. 6-26,
6-28
Poignée des gaz • S’assurer du fonctionnement en douceur.
• Contrôler la garde de la poignée des gaz.
• Si nécessaire, faire régler la garde de la poignée des gaz
et lubrifier le câble et le boîtier de la poignée des gaz
par un concessionnaire Yamaha. 6-22,
6-31
Câbles de comman de • S’assurer du fonctionnement en douceur.
• Lubrifier si nécessaire. 6-30
Roues et pneus • S’assurer de l’absence d’endommagement.
• Contrôler l’état des pneus et la profondeur des sculp-
tures.
• Contrôler la pression de gonflage.
• Corriger si nécessaire. 6-23,
6-25
Pé dale de frein et sé-
lecteur • S’assurer du fonctionnement en douceur.
• Si nécessaire, lubrifier les points pivots.
6-31
Levier de frein et d’em-
brayage • S’assurer du fonctionnement en douceur.
• Si nécessaire, lubrifier les points pivots.
6-32
Béquille centrale, bé-
quille latérale • S’assurer du fonctionnement en douceur.
• Lubrifier les pivots si nécessaire.
6-32
Attaches du ca dre • S’assurer que tous les écrous et vis sont correctement
serrés.
• Serrer si nécessaire. —
Instruments, éclai-
rage, signalisation et
contacteurs • Contrôler le fonctionnement.
• Corriger si nécessaire.
—
Contacteur de béquille
latérale • Contrôler le fonctionnement du coupe-circuit d’allu-
mage.
• En cas de mauvais fonctionnement, faire contrôler le véhicule par un concessionnaire Yamaha. 3-43
ÉLÉMENTS CONTRÔLES PAGES
UB88F1F0.book Page 2 Wednesday, July 12, 2017 11:19 AM

Utilisation et conseils importants concernant le pilotage
5-1
5
FAU15952
Lire attentivement ce manuel afin de se fa-
miliariser avec toutes les commandes. Si
l’explication d’une commande ou d’une
fonction pose un problème, consulter un
concessionnaire Yamaha.
AVERTISSEMENT
FWA10272
Une mauvaise connaissance des com-
man des peut entraîner une perte d e
contrôle, qui pourrait se tra duire par un
acci dent et d es blessures.
FAU73451
N.B.
Ce modèle est équipé de :
 un capteur de sécurité de chute per-
mettant de couper le moteur en cas
de renversement. Couper le contac-
teur à clé une fois avant d’essayer de
redémarrer le moteur . Si le contacteur
à clé n’est pas coupé au préalable, le
moteur se lance mais ne se met pas
en marche lors de l’actionnement du
contacteur du démarreur.
 un système d’arrêt automatique du
moteur. Le moteur se coupe automa-
tiquement après avoir tourné au ralenti
pendant 20 minutes. Le cas échéant, il
suffit d’appuyer sur le contacteur du
démarreur pour remettre le moteur en
marche.
UB88F1F0.book Page 1 Wednesday, July 12, 2017 11:19 AM

Utilisation et conseils importants concernant le pilotage
5-2
5
FAU54173
Démarrage du moteur
Afin que le coupe-circuit d’allumage (page
3-44) permette le démarrage, l’une des
conditions suivantes doit être remplie :
 la boîte de vitesses est au point mort.
 le levier d’embrayage est tiré et la bé-
quille latérale est relevée.
Démarrer le moteur
1. Tourner le contacteur à clé sur “ON”, puis placer le coupe-circuit du moteur
sur “ ”.
2. Vérifier que les témoins suivants s’al- lument pendant quelques secondes,
puis s’éteignent.
 Témoin d’alerte du niveau d’huile
 Témoin d’alerte de panne du mo-
teur
 Témoin TCS
 Témoins du régulateur de vitesse
 Témoin de l’immobilisateur anti-
vol
 Témoin d’alerte du système
ABS*
 Témoin de point mort*
N.B.
Le témoin d’alerte du système ABS
doit s’éteindre une fois que le véhicule
atteint une vitesse de 10 km/h (6 mi/h).
 Le témoin de point mort doit s’allumer
lorsque la boîte de vitesses est au
point mort.
ATTENTION
FCA24110
Si un témoin ou un témoin d ’alerte ne
fonctionne pas comme in diqué ci- des-
sus, faire contrôler le véhicule par un
concessionnaire Yamaha.
3. Mettre la boîte de vitesses au point
mort.
4. Appuyer sur le contacteur du démar-
reur et le relâcher lorsque le moteur
démarre. Si le moteur ne démarre pas après
avoir appuyé pendant 5 secondes sur
le contacteur du démarreur, attendre
10 secondes avant d’appuyer de nou-
veau sur le contacteur pour permettre
ainsi de rétablir la tension de la batte-
rie.
ATTENTION
FCA11043
En vue
de prolonger la durée de service
d u moteur, ne jamais accélérer à l’excès
tant que le moteur est froi d!
UB88F1F0.book Page 2 Wednesday, July 12, 2017 11:19 AM

Utilisation et conseils importants concernant le pilotage
5-3
5
FAU16673
Passage des vitesses
La boîte de vitesses permet de contrôler la
puissance du moteur disponible lors des
démarrages, accélérations, montées des
côtes, etc.
Les positions du sélecteur sont indiquées
sur l’illustration.
N.B.
Pour passer au point mort, enfoncer le sé-
lecteur à plusieurs reprises jusqu’à ce qu’il
arrive en fin de course, puis le relever légè-
rement.
ATTENTION
FCA10261
 Ne pas rouler trop longtemps en
roue libre lorsque le moteur est
coupé et ne pas remorquer la moto
sur de longues distances, même
lorsque la boîte de vitesses est au
point mort. En effet, son graissage
ne s’effectue correctement que
lorsque le moteur tourne. Un grais-
sage insuffisant risque d ’endom-
mager la boîte d e vitesses.
 Toujours débrayer avant de chan-
ger de vitesse afin d’éviter d’en-
d ommager le moteur, la boîte de vi-
tesses et la transmission, qui ne sont pas conçus pour résister au
choc infligé par un passage en
force
des vitesses.
FAU82400Points de changement de vitesse éco
Les points de changement de vitesse re-
commandés lors des accélérations et dé-
célérations sont indiqués dans le tableau
suivant.
1. Sélecteur au pied
2. Point mort
Points de montée d es vitesses :
1re → 2e: 20 km/h (12 mph)
2e → 3e: 30 km/h (19 mph)
3e → 4e: 40 km/h (25 mph)
4e → 5e: 50 km/h (31 mph)
5e → 6e: 60 km/h (37 mph)
Points de descente de vitesse :
6
e → 5e: 45 km/h (28 mph)
5e → 4e: 35 km/h (22 mph)
4e → 3e: 25 km/h (16 mph)
UB88F1F0.book Page 3 Wednesday, July 12, 2017 11:19 AM

Utilisation et conseils importants concernant le pilotage
5-4
5
FAU16811
Comment réduire sa consomma-
tion de carburant
La consommation de carburant dépend
dans une grande mesure du style de
conduite. Suivre les conseils suivants en
vue d’économiser le carburant :
 Passer sans tarder aux rapports supé-
rieurs et éviter les régimes très élevés
lors des accélérations.
 Ne pas donner de gaz en rétrogradant
et éviter d’emballer le moteur à vide.
 Couper le moteur au lieu de le laisser
tourner longtemps au ralenti (ex. : em-
bouteillages, feux de signalisation,
passages à niveau).
FAU16842
Rodage du moteur
Les premiers 1600 km (1000 mi) consti-
tuent la période la plus importante de la vie
du moteur. C’est pourquoi il est indispen-
sable de lire attentivement ce qui suit.
Le moteur étant neuf, il faut éviter de le sou-
mettre à un effort excessif pendant les pre-
miers 1600 km (1000 mi). Les pièces mo-
biles du moteur doivent s’user et se roder
mutuellement pour obte nir les jeux de mar-
che corrects. Pendant cette période, éviter
de conduire à pleins gaz de façon prolon-
gée et éviter tout excès susceptible de pro-
voquer la surchauffe du moteur.
FAU17124
0–1000 km (0–600 mi)
Éviter un fonctionnement prolongé au-delà
de 4500 tr/mn. ATTENTION : Changer
l’huile moteur et l’huile de couple co-
nique et remplacer l’élément ou la car-
touche du filtre à huile après 1000 km
(600 mi) d ’utilisation.
[FCA10333]
1000–1600 km (600–1000 mi)
Éviter un fonctionnement prolongé au-delà
de 5400 tr/mn.
1600 km (1000 mi) et au- delà
Le véhicule peut être conduit normalement.
ATTENTION
FCA10311
 Ne jamais faire fonctionner le mo-
teur dans la zone rouge du compte-
tours.
 Si un problème quelconque surve-
nait au moteur d urant la période de
ro dage, consulter immé diatement
un concessionnaire Yamaha.
UB88F1F0.book Page 4 Wednesday, July 12, 2017 11:19 AM

Utilisation et conseils importants concernant le pilotage
5-5
5
FAU17214
Stationnement
Pour stationner le véhicule, couper le mo-
teur, puis retirer la clé de contact.
AVERTISSEMENT
FWA10312
Comme le moteur et le système
d’échappement peuvent devenir
brûlants, il convient d e se garer de
façon à ce que les piétons ou les
enfants ne puissent toucher facile-
ment ces éléments et s’y brûler.
 Ne pas garer le véhicule dans une
d escente ou sur un sol meuble, car
il pourrait facilement se renverser,
ce qui augmenterait les risques de
fuite de carburant et d’incen die.
 Ne pas se garer à proximité d’herbe
ou d’autres matériaux inflam-
mables, car ils présentent un risque
d ’incen die.
UB88F1F0.book Page 5 Wednesday, July 12, 2017 11:19 AM

Entretien périodique et réglage
6-1
6
FAU17246
La réalisation des contrôles et entretiens,
réglages et lubrifications périodiques per-
met de garantir le meilleur rendement pos-
sible et contribue hautement à la sécurité
de conduite. La sécurité est l’impératif nu-
méro un du bon motocycliste. Les points
de contrôle, réglage et lubrification princi-
paux du véhicule sont expliqués aux pages
suivantes.
Les fréquences données dans le tableau
des entretiens périodiques s’entendent
pour la conduite dans des conditions nor-
males. Le propriétaire devra donc adapter
les fréquences préconisées et éventuelle-
ment les raccourcir en fonction du climat,
du terrain, de la situation géographique et
de l’usage qu’il fait de son véhicule.
AVERTISSEMENT
FWA10322
L’omission d’entretiens ou l’utilisation
d e techniques d’entretien incorrectes
peut accroître les risques de blessures,
voire de mort, pen dant un entretien ou
l’utilisation du véhicule. Si l’on ne maî-
trise pas les techniques d’entretien du
véhicule, ce travail doit être confié à un
concessionnaire Yamaha.
AVERTISSEMENT
FWA15123
Couper le moteur avant d’effectuer tout
entretien, sauf si autrement spécifié.  Les pièces mobiles d’un moteur en
marche risquent d e happer un
membre ou un vêtement et les élé-
ments électriques d e provoquer dé-
charges et incen dies.
 Effectuer un entretien en laissant
tourner le moteur peut entraîner
traumatismes oculaires, brûlures,
incen dies et intoxications par mo-
noxy de de carbone pouvant provo- quer la mort. Se reporter à la page
1-2 pour plus
d’informations con-
cernant le monoxy de de carbone.
AVERTISSEMENT
FWA15461
Les disques, étriers, tambours et garni-
tures de frein peuvent devenir très
chau ds lors d e leur utilisation. Pour évi-
ter tout risque de brûlures, laisser refroi-
d ir les éléments de frein avant d e les tou-
cher.
UB88F1F0.book Page 1 Wednesday, July 12, 2017 11:19 AM

Entretien périodique et réglage
6-2
6
FAU17303
Le but des entretiens du système antipollu-
tion ne se limite pas à réduire la pollution at-
mosphérique, ils permettent aussi d’assu-
rer un rendement et un fonctionnement
optimaux du moteur. Les entretiens relatifs
au système de contrôle des gaz d’échap-
pement sont regroupés dans un tableau
d’entretiens périodiques séparé. La per-
sonne qui effectue ces entretiens doit avoir
accès à des données techniques spéciali-
sées et doit posséder les connaissances et
l’outillage nécessaires. L’entretien, le rem-
placement et les réparations des organes
du système de contrôle des gaz d’échap-
pement peuvent être effectués par tout mé-
canicien professionnel. Les concession-
naires Yamaha possèdent la formation
technique et l’outillage requis pour mener à
bien ces entretiens.
FAU17362

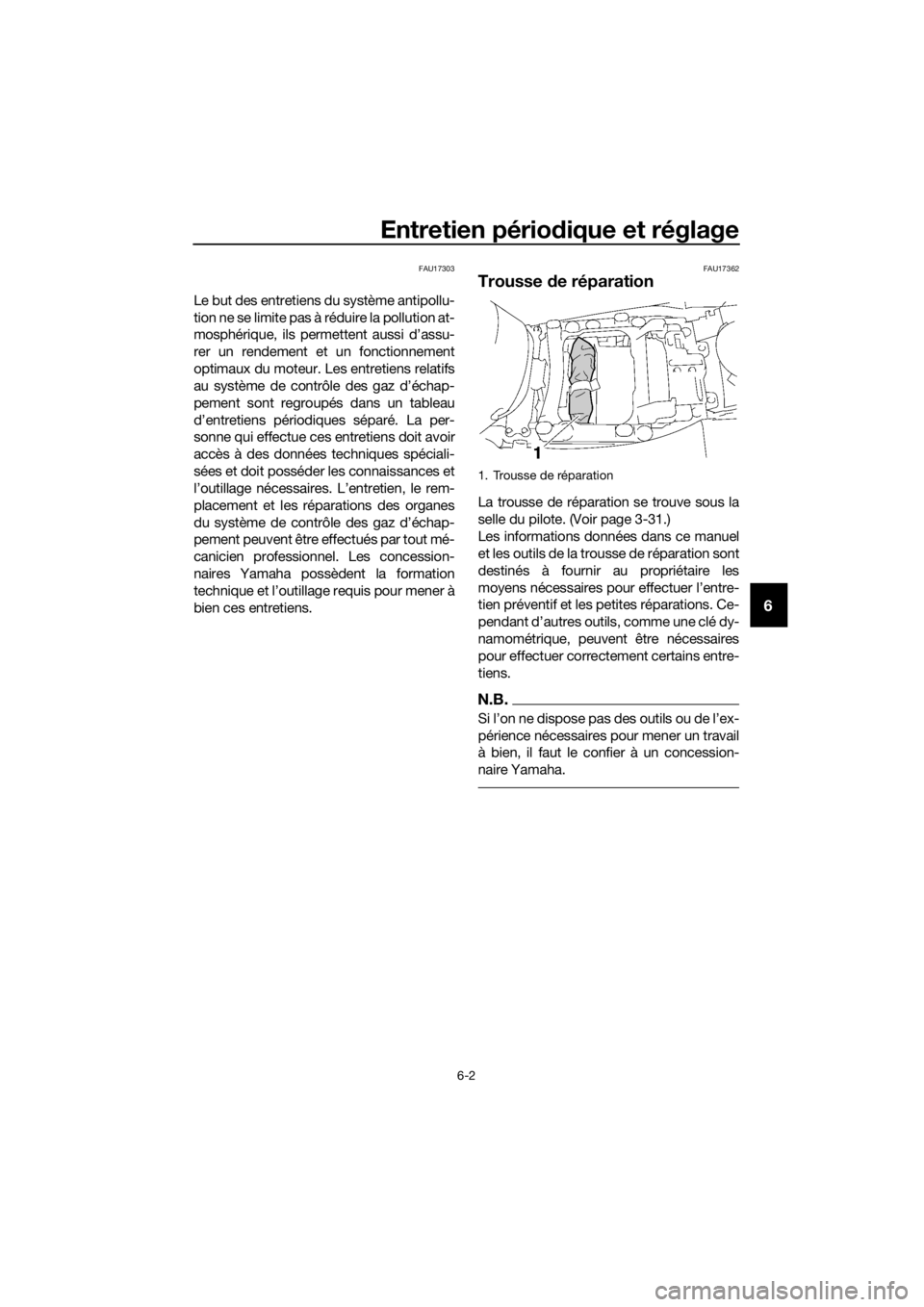

Trousse de réparation
La trousse de réparation se trouve sous la
selle du pilote. (Voir page 3-31.)
Les informations données dans ce manuel
et les outils de la trousse de réparation sont
destinés à fournir au propriétaire les
moyens nécessaires pour effectuer l’entre-
tien préventif et les petites réparations. Ce-
pendant d’autres outils, comme une clé dy-
namométrique, peuvent être nécessaires
pour effectuer correctement certains entre-
tiens.
N.B.
Si l’on ne dispose pas des outils ou de l’ex-
périence nécessaires pour mener un travail
à bien, il faut le confier à un concession-
naire Yamaha.
1. Trousse de réparation
UB88F1F0.book Page 2 Wednesday, July 12, 2017 11:19 AM

Entretien périodique et réglage
6-3
6
FAU71031
N.B.
 Il n’est pas nécessaire d ’effectuer le contrôle annuel lorsqu’un contrôle pério-
d ique a été effectué d ans l’année à échéance d e la distance parcourue.
 À partir de 50000 km (30000 mi), effectuer les entretiens en reprenant les fréquences
depuis 10000 km (6000 mi).
 L’entretien des éléments repérés d’un astérisque ne peut être mené à bien sans les
données techniques, les connaissances et l’outillage adéquats, et doit être confié à
un concessionnaire Yamaha.
FAU71071Entretiens pério diques du système de contrôle des gaz d’échappe-
ment
N° ÉLÉMENTS
1 *Canalisation
de
carburant • S’assurer que les durites d’ali-
mentation ne sont ni craque-
lées ni autrement endomma-
gées.
• Remplacer si nécessaire. √√√√√
2 *Bougies • Contrôler l’état.
• Régler l’écartement et nettoyer.
√√
• Remplacer. √√
3 *Jeu des soupapes • Vérifier et régler. Tous les 40000 km (24000 mi)
4 *Injection
de carbu-
rant • Contrôler le régime de ralenti
du moteur. √√√√√√
• Vérifier et régler la synchronisa- tion. √√√√√
5 *Système
d’échap-
pement • S’assurer qu’il n’y a pas de
fuites.
• Serrer si nécessaire.
• Remplacer les joints si néces- saire. √√√√√
6 *Recyclage
des va-
peurs de carburant • S’assurer du bon état du dispo-
sitif de recyclage.
• Remplacer si nécessaire. √√X 1000 km
CONTRÔLES OU
ENTRETIENS À EFFECTUER
X 1000 miDISTANCE AU
COMPTEUR
CONTRÔLE ANNUEL
110203040
0.6 6 12 18 24
UB88F1F0.book Page 3 Wednesday, July 12, 2017 11:19 AM
