YAMAHA FJR1300AE 2015 Instructieboekje (in Dutch)

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-16
3
InstelmodusOPMERKINGDe versnellingsbak moet in de vrij-
stand staan en de machine moet zijn
gestopt als u instellingen in deze mo-
dus wilt wijzigen.
Wanneer u naar een versnelling scha-
kelt en gaat rijden, of de sleutel naar
“OFF” draait, worden alle gemaakte
instellingen opgeslagen en wordt de
instelmodus vervolgens afgesloten.Houd de menuschakelaar “MENU” ten
minste 2 seconden ingedrukt om de instel-
modus te openen. Houd de menuschake-
laar “MENU” opnieuw ten minste 2
seconden ingedrukt om de instelmodus af
te sluiten en terug te keren naar de normale

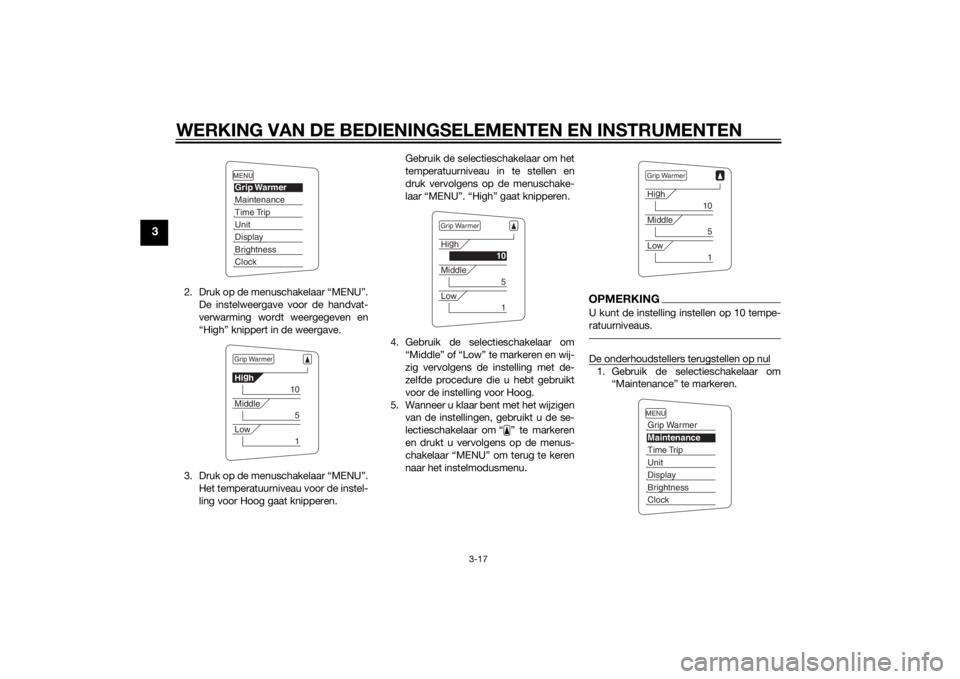

weergave.Temperatuurniveaus van de instellingen
voor de handvatverwarming aanpassen1. Gebruik de selectieschakelaar om
“Grip Warmer” te markeren.
1. Instelmodusweergave
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
1
Wee rgave Beschrijving
Met deze functie kunt u de
instellingen voor laag, mid-
del en hoog tot 10 tempe-
ratuurniveaus instellen.
Met deze functie kunt u
het olieverversingsinterval
“OIL” (afgelegde afstand)
en de onderhoudsinterval-
len “FREE-1” en “FREE-2”
controleren en terugzetten
op nul.
Met deze functie kunt u de
functies “TIME–2” en
“TIME–3” controleren en
terugzetten op nul. Deze
tijdweergaven tonen de to-
tale verstreken tijd dat de
sleutel in de stand “ON”
staat. Wanneer de sleutel
naar “OFF” wordt ge-
draaid, worden de tijd-
weergaven gestopt, maar
niet teruggezet op nul. De
maximale tijd die kan wor-
den weergegeven is 99:59.
Als de tijdweergaven 99:59
bereiken, worden deze au-
tomatisch teruggesteld
naar 0:00 om vervolgens
door te gaan met tellen.Grip WarmerMaintenanceTime Trip
Met deze functie kunt u de
eenheden voor brandstof-
verbruik schakelen tussen
“L/100km” en “km/L”.
Alleen Verenigd Konink-
rijk: Met deze functie kunt
u de weergave-eenheden
schakelen tussen kilome-
ters en mijlen. Wanneer u
kilometers hebt geselec-
teerd, kunt u de eenheden
voor brandstofverbruik
schakelen tussen
“L/100km” en “km/L”.
Met deze functie kunt u de
items die in 3 informatie-
weergaven worden ge-
toond wijzigen.
Met deze functie regelt u
de helderheid van het pa-
neel voor de multifunctio-
nele meter, afgestemd op
het aanwezige daglicht.
Met deze functie kunt u de
klok instellen.
Met deze functie kunt u
alle items terugstellen, be-
halve de kilometerteller en
klok.
UnitDisplayBrightnessCloc
k
All Reset
U2PDD1D0.book Page 16 Wednesday, July 9, 2014 2:55 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-17
3
2. Druk op de menuschakelaar “MENU”.
De instelweergave voor de handvat-
verwarming wordt weergegeven en
“High” knippert in de weergave.
3. Druk op de menuschakelaar “MENU”.
Het temperatuurniveau voor de instel-
ling voor Hoog gaat knipperen.Gebruik de selectieschakelaar om het
temperatuurniveau in te stellen en
druk vervolgens op de menuschake-
laar “MENU”. “High” gaat knipperen.
4. Gebruik de selectieschakelaar om
“Middle” of “Low” te markeren en wij-
zig vervolgens de instelling met de-
zelfde procedure die u hebt gebruikt
voor de instelling voor Hoog.
5. Wanneer u klaar bent met het wijzigen
van de instellingen, gebruikt u de se-
lectieschakelaar om “ ” te markeren
en drukt u vervolgens op de menus-
chakelaar “MENU” om terug te keren
naar het instelmodusmenu.
OPMERKINGU kunt de instelling instellen op 10 tempe-
ratuurniveaus.De onderhoudstellers terugstellen op nul1. Gebruik de selectieschakelaar om

MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClockGrip WarmerHig
h
10
Middle
5
Low
1
Grip WarmerHig
h
10
Middle
5
Low
1
Grip WarmerHig
h
10
Middle
5
Low
1
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
U2PDD1D0.book Page 17 Wednesday, July 9, 2014 2:55 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-18
3

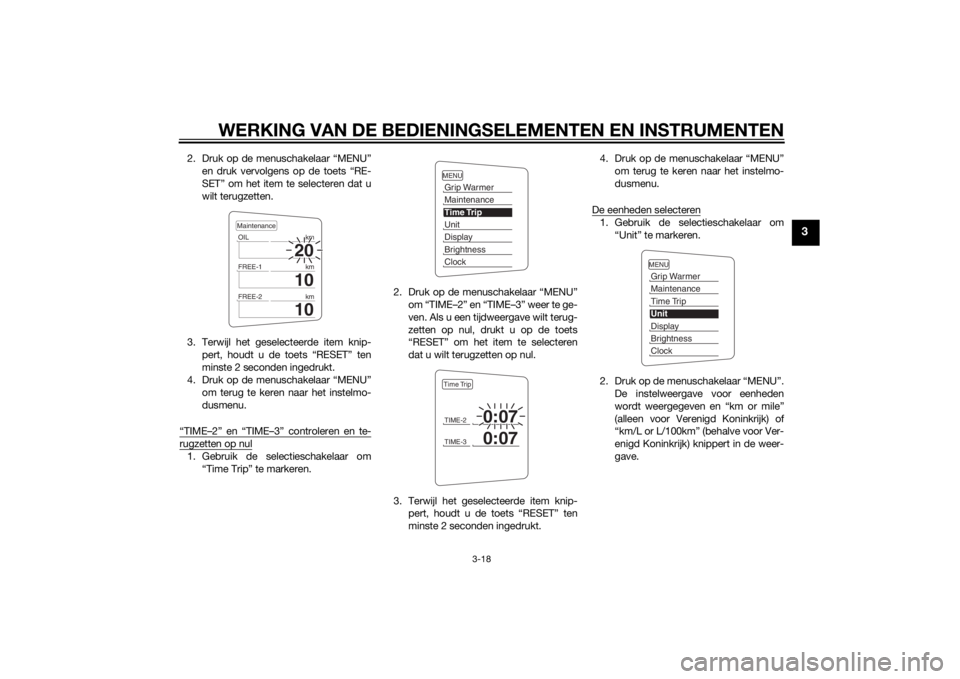

2. Druk op de menuschakelaar “MENU”
en druk vervolgens op de toets “RE-
SET” om het item te selecteren dat u
wilt terugzetten.
3. Terwijl het geselecteerde item knip-
pert, houdt u de toets “RESET” ten
minste 2 seconden ingedrukt.
4. Druk op de menuschakelaar “MENU”
om terug te keren naar het instelmo-
dusmenu.
“TIME–2” en “TIME–3” controleren en te-rugzetten op nul1. Gebruik de selectieschakelaar om
“Time Trip” te markeren.2. Druk op de menuschakelaar “MENU”
om “TIME–2” en “TIME–3” weer te ge-
ven. Als u een tijdweergave wilt terug-
zetten op nul, drukt u op de toets
“RESET” om het item te selecteren
dat u wilt terugzetten op nul.
3. Terwijl het geselecteerde item knip-
pert, houdt u de toets “RESET” ten
minste 2 seconden ingedrukt.4. Druk op de menuschakelaar “MENU”
om terug te keren naar het instelmo-
dusmenu.
De eenheden selecteren
1. Gebruik de selectieschakelaar om
“Unit” te markeren.
2. Druk op de menuschakelaar “MENU”.
De instelweergave voor eenheden
wordt weergegeven en “km or mile”
(alleen voor Verenigd Koninkrijk) of
“km/L or L/100km” (behalve voor Ver-
enigd Koninkrijk) knippert in de weer-
gave.
20
OIL km
10
FREE-1 km
10
FREE-2 kmMaintenance
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClockTIME-2
0:07
TIME-3
0:07
Time Trip
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
U2PDD1D0.book Page 18 Wednesday, July 9, 2014 2:55 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-19
3

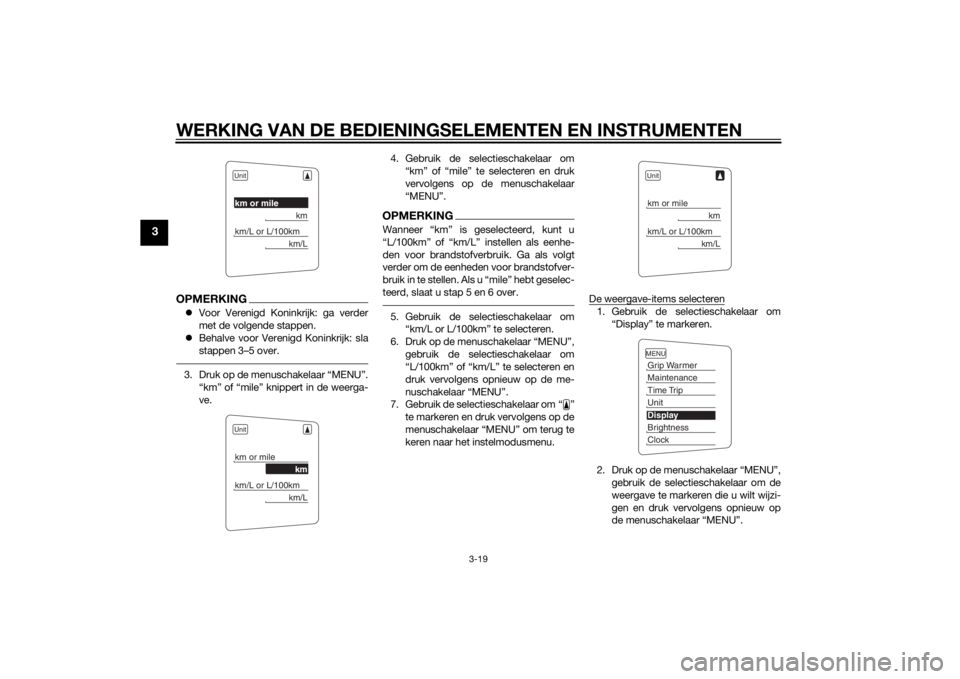

OPMERKINGVoor Verenigd Koninkrijk: ga verder
met de volgende stappen.
Behalve voor Verenigd Koninkrijk: sla
stappen 3–5 over.3. Druk op de menuschakelaar “MENU”.
“km” of “mile” knippert in de weerga-
ve.4. Gebruik de selectieschakelaar om
“km” of “mile” te selecteren en druk
vervolgens op de menuschakelaar
“MENU”.
OPMERKING

den voor brandstofverbruik. Ga als volgt
verder om de eenheden voor brandstofver-

teerd, slaat u stap 5 en 6 over.5. Gebruik de selectieschakelaar om

6.
gebruik de selectieschakelaar om

druk vervolgens opnieuw op de me-

7. Gebruik de selectieschakelaar om Ž
te markeren en druk vervolgens op de

keren naar het instelmodusmenu.De weergave-items selecteren
1. Gebruik de selectieschakelaar om

2.
gebruik de selectieschakelaar om de
weergave te markeren die u wilt wijzi-
gen en druk vervolgens opnieuw op

Unitkm or mile
km
km/L or L/100km
km/L
Unitkm or mile
km
km/L or L/100km
km/L
Unitkm or mile
km
km/L or L/100km
km/L
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
U2PDD1D0.book Page 19 Wednesday, July 9, 2014 2:55 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-20
3

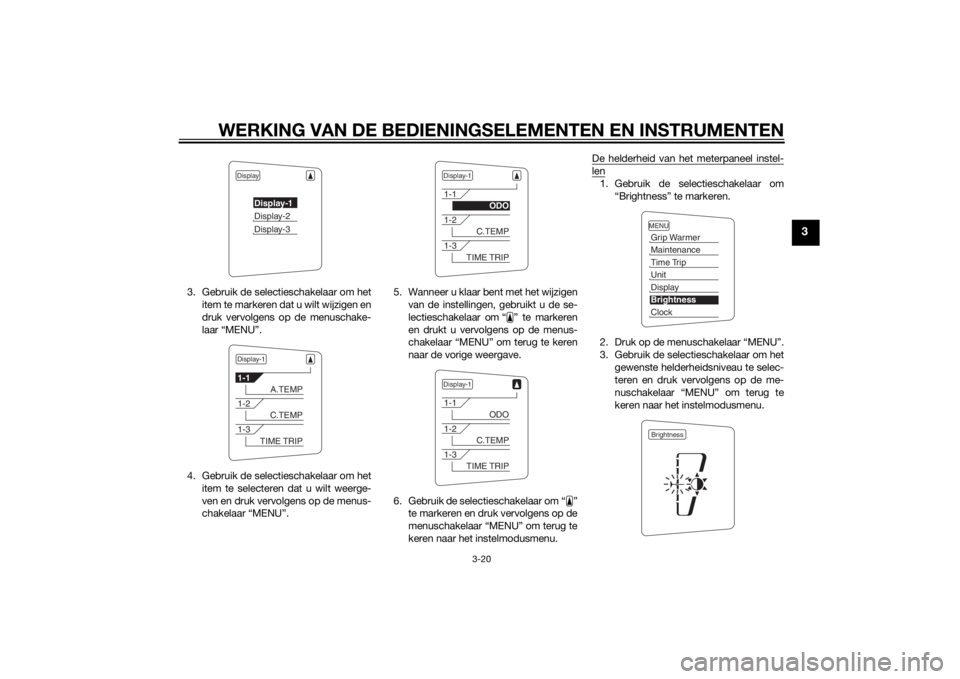

3. Gebruik de selectieschakelaar om het
item te markeren dat u wilt wijzigen en
druk vervolgens op de menuschake-
laar “MENU”.
4. Gebruik de selectieschakelaar om het
item te selecteren dat u wilt weerge-
ven en druk vervolgens op de menus-
chakelaar “MENU”.5. Wanneer u klaar bent met het wijzigen
van de instellingen, gebruikt u de se-
lectieschakelaar om “ ” te markeren
en drukt u vervolgens op de menus-
chakelaar “MENU” om terug te keren
naar de vorige weergave.
6. Gebruik de selectieschakelaar om “ ”
te markeren en druk vervolgens op de
menuschakelaar “MENU” om terug te
keren naar het instelmodusmenu.De helderheid van het meterpaneel instel-
len1. Gebruik de selectieschakelaar om
“Brightness” te markeren.
2. Druk op de menuschakelaar “MENU”.
3. Gebruik de selectieschakelaar om het
gewenste helderheidsniveau te selec-
teren en druk vervolgens op de me-
nuschakelaar “MENU” om terug te
keren naar het instelmodusmenu.
Display
Display-1Display-2Display-3
Display-11-1
A.TEMP
1-2
C.TEMP
1-3
TIME TRIP
Display-11-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
Display-11-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClockBrightness
U2PDD1D0.book Page 20 Wednesday, July 9, 2014 2:55 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-21
3

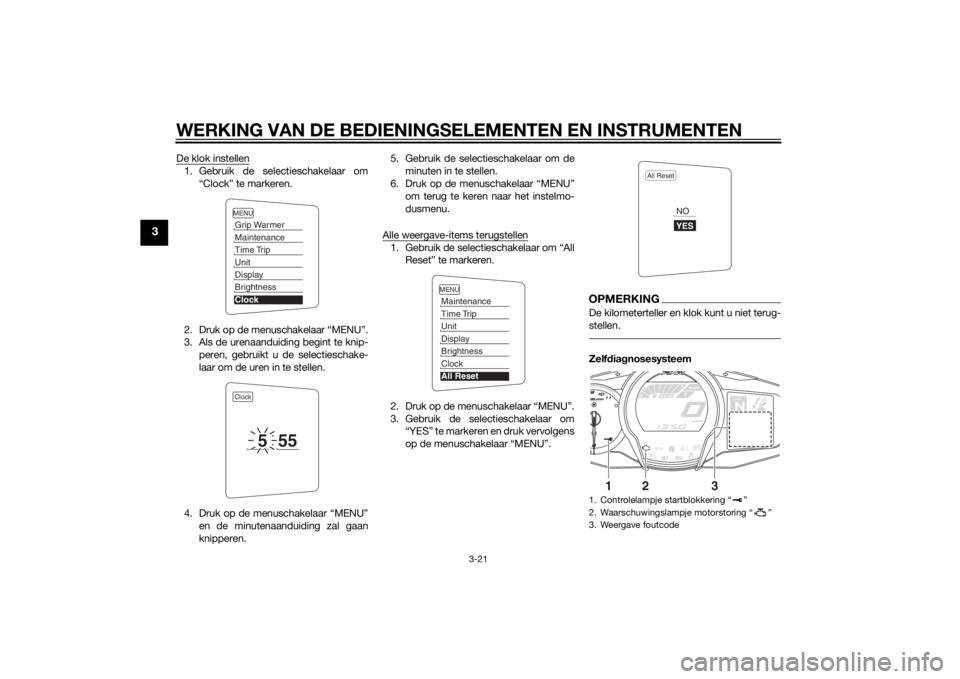

De klok instellen1. Gebruik de selectieschakelaar om
“Clock” te markeren.
2. Druk op de menuschakelaar “MENU”.
3. Als de urenaanduiding begint te knip-
peren, gebruikt u de selectieschake-
laar om de uren in te stellen.
4. Druk op de menuschakelaar “MENU”
en de minutenaanduiding zal gaan
knipperen.5. Gebruik de selectieschakelaar om de
minuten in te stellen.
6. Druk op de menuschakelaar “MENU”
om terug te keren naar het instelmo-
dusmenu.
Alle weergave-items terugstellen
1. Gebruik de selectieschakelaar om “All
Reset” te markeren.
2. Druk op de menuschakelaar “MENU”.
3. Gebruik de selectieschakelaar om
“YES” te markeren en druk vervolgens
op de menuschakelaar “MENU”.
OPMERKINGDe kilometerteller en klok kunt u niet terug-
stellen.Zelfdiagnosesysteem
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClockClock
5
55
MENUMaintenanceTime TripUnitDisplayBrightnessClockAll Reset
1. Controlelampje startblokkering “ ”
2. Waarschuwingslampje motorstoring “ ”
3. Weergave foutcode
All Reset
YESNO
GEARN
25
A.TEMP ˚C
Lo
C.TEMP ˚C
0:06
TIME TRIP
1
2
3
U2PDD1D0.book Page 21 Wednesday, July 9, 2014 2:55 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-22
3

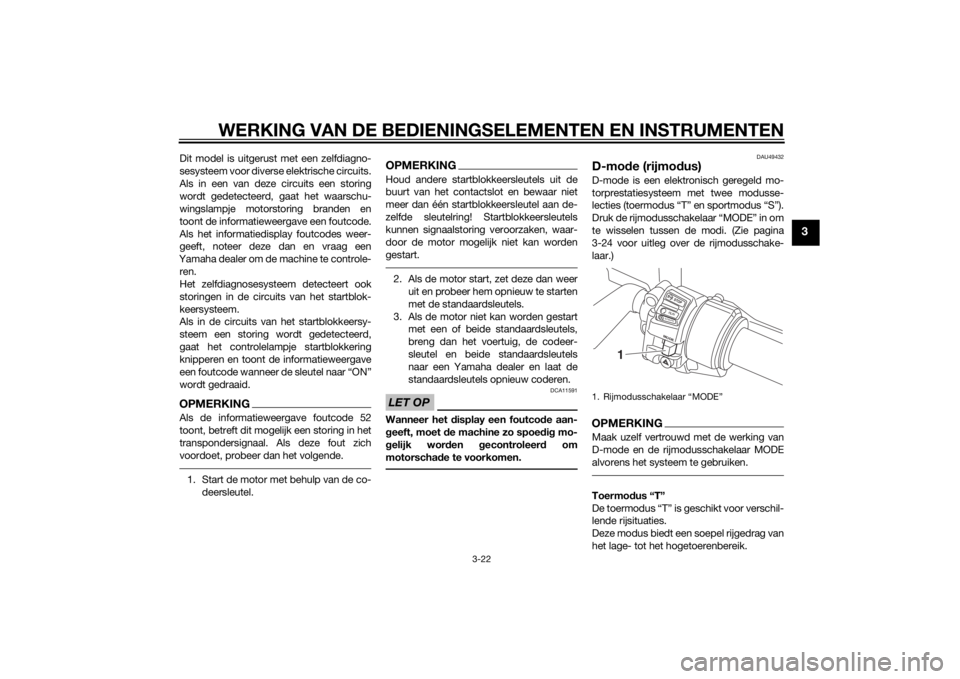

Dit model is uitgerust met een zelfdiagno-
sesysteem voor diverse elektrische circuits.
Als in een van deze circuits een storing
wordt gedetecteerd, gaat het waarschu-
wingslampje motorstoring branden en
toont de informatieweergave een foutcode.
Als het informatiedisplay foutcodes weer-
geeft, noteer deze dan en vraag een
Yamaha dealer om de machine te controle-
ren.
Het zelfdiagnosesysteem detecteert ook
storingen in de circuits van het startblok-
keersysteem.
Als in de circuits van het startblokkeersy-
steem een storing wordt gedetecteerd,
gaat het controlelampje startblokkering
knipperen en toont de informatieweergave
een foutcode wanneer de sleutel naar “ON”
wordt gedraaid.OPMERKINGAls de informatieweergave foutcode 52
toont, betreft dit mogelijk een storing in het
transpondersignaal. Als deze fout zich
voordoet, probeer dan het volgende.1. Start de motor met behulp van de co-
deersleutel.
OPMERKINGHoud andere startblokkeersleutels uit de
buurt van het contactslot en bewaar niet
meer dan één startblokkeersleutel aan de-
zelfde sleutelring! Startblokkeersleutels
kunnen signaalstoring veroorzaken, waar-
door de motor mogelijk niet kan worden
gestart.2. Als de motor start, zet deze dan weer
uit en probeer hem opnieuw te starten
met de standaardsleutels.
3. Als de motor niet kan worden gestart
met een of beide standaardsleutels,
breng dan het voertuig, de codeer-
sleutel en beide standaardsleutels
naar een Yamaha dealer en laat de
standaardsleutels opnieuw coderen.LET OP
DCA11591
Wanneer het display een foutcode aan-
geeft, moet de machine zo spoedig mo-
gelijk worden gecontroleerd om
motorschade te voorkomen.
DAU49432
D-mode (rijmodus)D-mode is een elektronisch geregeld mo-
torprestatiesysteem met twee modusse-
lecties (toermodus “T” en sportmodus “S”).
Druk de rijmodusschakelaar “MODE” in om
te wisselen tussen de modi. (Zie pagina
3-24 voor uitleg over de rijmodusschake-
laar.)OPMERKINGMaak uzelf vertrouwd met de werking van
D-mode en de rijmodusschakelaar MODE
alvorens het systeem te gebruiken.Toermodus “T”
De toermodus “T” is geschikt voor verschil-
lende rijsituaties.
Deze modus biedt een soepel rijgedrag van
het lage- tot het hogetoerenbereik.1. Rijmodusschakelaar “MODE”
STOPM
O
D
ERUNSTART
1
U2PDD1D0.book Page 22 Wednesday, July 9, 2014 2:55 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-23
3
Sportmodus “S”
Vergeleken met de toermodus biedt deze
modus een sportievere motorrespons in
het lage- en middelhogetoerenbereik.
DAU1234H
StuurschakelaarsLinksRechts
DAU54201
Dimlichtschakelaar/lichtsignaalschake-
laar “ / /PASS”
Zet deze schakelaar op “ ” voor groot-
licht en op “ ” voor dimlicht.
Als u een grootlichtsignaal wilt geven, drukt
u op de lichtsignaalzijde “PASS” van de
schakelaar terwijl de koplampen op dim-
licht staan.
DAU12461
Richtingaanwijzerschakelaar “ / ”
Druk deze schakelaar naar “ ” om afslaan
naar rechts aan te geven. Druk deze scha-
kelaar naar “ ” om afslaan naar links aan
te geven. Na loslaten keert de schakelaar
1. Menuschakelaar “MENU”
2. Selectieschakelaar “ / ”
3. Cruise-controlschakelaars
4. Claxonschakelaar “ ”
5. Richtingaanwijzerschakelaar “ / ”
6. Dimlichtschakelaar/lichtsignaalschakelaar
“ / /PASS”
RESSET
PA SS
1
6
542
3
1. Startschakelaar/noodstopschakelaar
“//”
2. Rijmodusschakelaar “MODE”
3. Schakelaar alarmverlichting “ ”
STOPM
O
D
ERUNSTART
32
1
U2PDD1D0.book Page 23 Wednesday, July 9, 2014 2:55 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-24
3
terug naar de middenstand. Om de rich-
tingaanwijzers uit te schakelen wordt de
schakelaar ingedrukt nadat hij is terugge-
keerd in de middenstand.
DAU12501
Claxonschakelaar “ ”
Druk deze schakelaar in om een claxonsig-
naal te geven.
DAU54211
Startschakelaar/noodstopschakelaar
“//”
Als u de motor wilt starten met de startmo-
tor, zet u deze schakelaar op “ ” en drukt
u vervolgens op de “ ”-zijde van de scha-
kelaar. Zie pagina 5-1 voor startinstructies
voordat u de motor start.
Zet deze schakelaar op “ ” om de motor
direct uit te schakelen in een noodgeval,
zoals wanneer de machine omslaat of als
de gaskabel blijft hangen.
DAU41701
Het waarschuwingslampje voor motorsto-
ring gaat branden als de sleutel naar “ON”
wordt gedraaid en de startknop wordt inge-
drukt. Dit wijst echter niet op een storing.
DAU12735
Schakelaar alarmverlichting“”
Met de sleutel in de stand “ON” of “ ”
kan deze schakelaar worden gebruikt voor
het inschakelen van de alarmverlichting
(gelijktijdig knipperen van alle richtingaan-
wijzers).
De alarmverlichting wordt gebruikt in een
noodgeval of om andere verkeersdeelne-
mers te waarschuwen als uw machine stil-
staat in een mogelijk gevaarlijke
verkeerssituatie.LET OP
DCA10062
Gebruik de alarmverlichting niet gedu-
rende langere tijd als de motor niet
draait omdat hierdoor de accu kan ont-
laden.
DAU12781
Cruise control-schakelaars
Zie pagina 3-6 voor uitleg over de werking
van cruise control.
DAU54231
Menuschakelaar “MENU”
Deze schakelaar wordt gebruikt om selec-
ties te maken in de functieweergave en in-
stelmodusweergave van de
multifunctionele meter.
Zie “Multifunctionele meter” op pagina 3-9
voor meer informatie.
DAU54221
Selectieschakelaar “ / ”
Deze schakelaar wordt gebruikt om selec-
ties te maken in de functieweergave en in-
stelmodusweergave van de
multifunctionele meter.
Zie “Multifunctionele meter” op pagina 3-9
voor meer informatie.
DAU54691
Rijmodusschakelaar “MODE”
WAARSCHUWING
DWA15341
Wijzig de rijmodus niet tijdens het rijden.Met deze schakelaar kan de rijmodus wor-
den gewisseld tussen de toermodus “T” en
de sportmodus “S”.
De gasgreep moet volledig gesloten zijn bij
het wijzigen van de rijmodus.
De geselecteerde modus wordt getoond in
de rijmodusweergave. (Zie pagina 3-11.)
U kunt de rijmodus niet wijzigen terwijl de
cruise control in werking is.
U2PDD1D0.book Page 24 Wednesday, July 9, 2014 2:55 PM

WERKING VAN DE BEDIENINGSELEMENTEN EN INSTRUMENTEN
3-25
3
DAU12831
KoppelingshendelDe koppelingshendel bevindt zich aan de
linkerstuurgreep. Trek de hendel naar het
stuur toe om de koppeling te ontkoppelen.
Laat de hendel los om de koppeling te laten
aangrijpen. Voor een soepele werking van
de koppeling moet de hendel snel ingetrok-
ken worden en langzaam worden losgela-
ten.
De koppelingshendel is voorzien van een
stelwiel voor het instellen van de stand van
de koppelingshendel. Verstel de afstand
tussen de koppelingshendel en de stuur-
greep door het stelwiel te verdraaien terwijl
de hendel van het stuur vandaan wordt ge-houden. Controleer of het correcte instel-
punt op het stelwiel tegenover het pijlteken
op de koppelingshendel staat.
De koppelingshendel is voorzien van een
sperschakelaar die deel uitmaakt van het
startspersysteem. (Zie pagina 3-43.)
DAU12872
SchakelpedaalHet schakelpedaal bevindt zich aan de lin-
kerzijde van de motor en wordt in combina-
tie met de koppelingshendel gebruikt bij
het schakelen van de versnellingen van de
5-traps constant-mesh versnellingsbak op
deze motorfiets.
1. Koppelingshendel
2. Stelwiel voor afstelpositie koppelingshendel
3. Pijlteken
4. Afstand tussen koppelingshendel en stuur-
greep
15432
41
2
3
1. Schakelpedaal
U2PDD1D0.book Page 25 Wednesday, July 9, 2014 2:55 PM
