CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-3
7
3. Se recomienda aplicar un aerosol an-ticorrosión a todas las superficies de
metal, incluidas las superficies croma-
das y chapadas con níquel, para pre-
venir la corrosión.
4. Utilice aceite en aerosol como limpia- dor universal para eliminar todo resto
de suciedad.
5. Retoque los pequeños daños en la pintura provocados por piedras, etc.
6. Aplique cera a todas las superficies
pintadas.
7. Deje que la motocicleta se seque por completo antes de guardarla o cubrir-
la.
ADVERTENCIA
SWA11132
La presencia d e contaminantes en los
frenos o en los neumáticos pue de pro-
vocar la pér did a de control.
 Verifique que no haya aceite o cera
en los frenos o en los neumáticos.
 Si es preciso, limpie los discos y los
forros de freno con un limpia dor
normal de discos de freno o aceto-
na, y lave los neumáticos con agua
tibia y un detergente suave. Antes
d e con ducir a veloci dad es altas, pruebe la capaci
dad d e frena do y el
comportamiento en curvas de la
motocicleta.
ATENCIÓN
SCA10801
 Aplique aceite en aerosol y cera de
forma mo dera da, eliminan do los
excesos.
 No aplique nunca aceite o cera so-
bre piezas d e goma o de plástico;
trátelas con un pro ducto a decua do
para su mantenimiento.
 Evite el uso d e compuestos abri-
llanta dores abrasivos que pued en
d esgastar la pintura.NOTA Solicite consejo a un concesionario
Yamaha acerca de los productos que
puede utilizar.
 Con el lavado, la lluvia o los climas hú-
medos la óptica del faro se puede em-
pañar. Encender el faro durante un
breve periodo ayudará a eliminar la
humedad de la óptica.
SAU26244
AlmacenamientoPerio do corto
Guarde siempre la motocicleta en un lugar
fresco y seco y, si es preciso, protéjala con-
tra el polvo con una funda porosa. Verifique
que el motor y el sistema de escape estén
fríos antes de cubrir la motocicleta.ATENCIÓN
SCA10811
 Si guar da la motocicleta en un lugar
mal ventila do o la cubre con una
lona cuan do tod avía esté moja da, el
agua y la hume dad penetrarán en
su interior y se oxi dará.
 Para prevenir la corrosión, evite só-
tanos húme dos, establos (por la
presencia de amoníaco) y lugares
en los que se almacenen pro ductos
químicos fuertes.Perio do largo
Antes de guardar la motocicleta durante
varios meses: 1. Observe todas las instrucciones que
se facilitan en el apartado “Cuidados”
de este capítulo.
U2PDS1S0.book Page 3 Wednesday, July 9, 2014 2:36 PM

CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7-4
7
2. Llene el depósito de gasolina y añadaestabilizador de gasolina (si dispone
de él) para evitar que el depósito se
oxide y la gasolina se deteriore.
3. Observe los pasos siguientes para
proteger los cilindros, los aros del pis-
tón, etc. contra la corrosión.a. Desmonte las tapas de las bujías y
las bujías.
b. Vierta una cucharada de las de té de aceite de motor por cada uno
de los orificios de las bujías.
c. Monte las tapas de las bujías en las bujías y seguidamente coloque
estas sobre la culata para que los
electrodos queden en contacto
con masa. (Ello limitará las chispas
durante el paso siguiente).
d. Haga girar varias veces el motor con el arranque eléctrico. (Así se
cubrirán las paredes del cilindro
con aceite). ¡ADVERTENCIA!
Para evitar d años o lesiones por
chispas, conecte a masa los
electro dos de la bujía cuan do
haga girar el motor.
[SWA10952]
e. Desmonte las tapas de bujía de las
bujías y monte estas y sus tapas. 4. Engrase todos los cables de control y
los puntos de pivote de las palancas y
pedales, así como el caballete cen-
tral/lateral.
5. Compruebe y, si es preciso, corrija la
presión de aire de los neumáticos y
luego suspenda la motocicleta en el
aire de manera que las llantas no to-
quen el suelo. Alternativamente, gire
un poco las ruedas cada mes para
evitar que los neumáticos se degra-
den en un punto.
6. Cubra las salidas de silenciador con bolsas de plástico para evitar que pe-
netre humedad.
7. Desmonte la batería y cárguela com- pletamente. Guárdela en un lugar
fresco y seco y cárguela una vez al
mes. No guarde la batería en un lugar
excesivamente frío o caliente [menos
de 0 °C (30 °F) o más de 30 °C (90 °F)].
Para más información relativa al alma-
cenamiento de la batería, consulte la
página 6-32.
NOTAEfectúe todas las reparaciones necesarias
antes de guardar la motocicleta.
U2PDS1S0.book Page 4 Wednesday, July 9, 2014 2:36 PM

ESPECIFICACIONES
8-1
8
Dimensiones:Longitud total:2230 mm (87.8 in)
Anchura total:
750 mm (29.5 in)
Altura total: 1325/1455 mm (52.2/57.3 in)
Altura del asiento: 805/825 mm (31.7/32.5 in)
Distancia entre ejes:
1545 mm (60.8 in)
Holgura mínima al suelo: 123 mm (4.84 in)
Radio de giro mínimo: 3200 mm (126.0 in)Peso:Peso en orden de marcha:292 kg (644 lb)Motor:Tipo de motor:
4 tiempos, refrigerado por líquido, DOHC
Disposición de cilindros: 4 cilindros en línea
Cilindrada: 1298 cm3
Calibre × Carrera:
79.0 × 66.2 mm (3.11 × 2.61 in)
Relación de compresión: 10.8 : 1
Sistema de arranque: Arranque eléctrico
Sistema de lubricación:
Cárter húmedo
Aceite de motor:Marca recomendada:
YAMALUBE
Tipo:
SAE 10W-40, 10W-50, 15W-40, 20W-40 o
20W-50
Calidad de aceite de motor recomendado: Servicio API tipo SG o superior/JASO MA
Cantidad de aceite de motor: Sin cartucho de repuesto del filtro de
aceite:3.80 L (4.02 US qt, 3.34 Imp.qt)
Con cartucho de repuesto del filtro de
aceite: 4.00 L (4.23 US qt, 3.52 Imp.qt)Caja del engranaje final:Tipo:
Aceite de engranaje de cardán SAE 80W-
90 API GL-5 originales Yamaha
Cantidad: 0.20 L (0.21 US qt, 0.18 Imp.qt)
Canti dad d e líqui do refrigerante:Depósito de líquido refrigerante (hasta la
marca de nivel máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Radiador (incluidas todas las rutas): 2.60 L (2.75 US qt, 2.29 Imp.qt)Filtro de aire:Filtro de aire:
Elemento secoCombustible:Combustible recomendado:
Únicamente gasolina normal sin plomo
Capacidad del depósito de combustible: 25.0 L (6.61 US gal, 5.50 Imp.gal)
Cantidad de reserva de combustible: 5.5 L (1.45 US gal, 1.21 Imp.gal)Inyección de gasolina:Cuerpo del acelerador:
Marca ID:
1MC1 00Bujía(s):Fabricante/modelo: NGK/CPR8EA-9
Distancia entre electrodos de la bujía:
0.8–0.9 mm (0.031–0.035 in)Embrague:Tipo de embrague:Multidisco en baño de aceiteTransmisión:Relación de reducción primaria:1.563 (75/48)
Transmisión final: Eje
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 20W-50SAE 20W-40SAE 15W-40SAE 10W-40SAE 10W-50
U2PDS1S0.book Page 1 Wednesday, July 9, 2014 2:36 PM

ESPECIFICACIONES
8-2
8
Relación de reducción secundaria:2.698 (35/37 x 21/27 x 33/9)
Tipo de transmisión: Velocidad 5, engrane constante
Operación:
Operación con pie izquierdo
Relación de engranajes: 1a:
2.529 (43/17)
2a: 1.773 (39/22)
3a: 1.348 (31/23)
4a:
1.077 (28/26)
5a: 0.929 (26/28)Chasis:Tipo de bastidor:
Diamante
Ángulo del eje delantero: 26.00 °
Base del ángulo de inclinación: 109 mm (4.3 in)Neumático delantero:Tipo:
Sin cámara
Tamaño: 120/70 ZR17M/C (58W)
Fabricante/modelo:
BRIDGESTONE/BT023F ENeumático trasero:Tipo:Sin cámara Tamaño:
180/55 ZR17M/C (73W)
Fabricante/modelo: BRIDGESTONE/BT023R E
Carga:Carga máxima:212 kg (467 lb)
(Peso total del conductor, el pasajero, el
equipaje y los accesorios)Presión de aire d el neumático (me did a
en neumáticos en frío):Condiciones de carga:
0–90 kg (0–198 lb)
Delantero:
250 kPa (2.50 kgf/cm2, 36 psi)
Trasero: 290 kPa (2.90 kgf/cm2, 42 psi)
Condiciones de carga: 90–212 kg (198–467 lb)
Delantero:
250 kPa (2.50 kgf/cm2, 36 psi)
Trasero: 290 kPa (2.90 kgf/cm2, 42 psi)
Conducción a alta velocidad: Delantero: 250 kPa (2.50 kgf/cm2, 36 psi)
Trasero: 290 kPa (2.90 kgf/cm2, 42 psi)Rue da delantera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta: 17M/C x MT3.50
Rue da trasera:Tipo de rueda:
Rueda de fundición
Tamaño de la llanta:
17M/C x MT5.50Sistema de freno unificad o:Operación:
Se activa con el freno traseroFreno delantero:Tipo:
Freno de disco doble
Operación: Operación con mano derecha
Líquido de frenos especificado:
DOT 4Freno trasero:Tipo:Freno de disco sencillo
Operación:
Operación con pie derecho
Líquido de frenos especificado: DOT 4Suspensión delantera:Tipo:
Horquilla telescópica
Tipo de muelle/amortiguador: Muelle helicoidal / amortiguador de aceite
Trayectoria de la rueda: 135 mm (5.3 in)Suspensión trasera:Tipo:Basculante (suspensión de unión)
U2PDS1S0.book Page 2 Wednesday, July 9, 2014 2:36 PM

ESPECIFICACIONES
8-3
8
Tipo de muelle/amortiguador:Muelle helicoidal / amortiguador de gas-
aceite
Trayectoria de la rueda: 125 mm (4.9 in)Sistema eléctrico:Sistema de encendido:
TCI
Sistema estándar: Magneto CABatería:Modelo:
GT14B-4
Voltaje, capacidad: 12 V, 12.0 AhFaro delantero:Tipo de bombilla:
Bombilla halógenaVoltaje, potencia de la bombilla ×
canti dad :Faro delantero:
12 V, 60.0 W/55.0 W × 2
Luz de freno y posterior: 12 V, 5.0 W/21.0 W × 2
Luz de intermitencia delantera: LED
Luz de intermitencia trasera:
12 V, 21.0 W × 2
Luz auxiliar: LED
Luz de la matrícula: 12 V, 5.0 W × 1
Luz de instrumentos:
LED Luz indicadora de punto muerto:
LED
Luz indicadora de luz de carretera: LED
Luz de aviso del nivel de aceite:
LED
Luz indicadora de intermitencia: LED
Luz de aviso de avería en el motor: LED
Luz de aviso del sistema ABS:
LED
Luz indicadora del sistema regulador de
velocidad “SET”:
LED
Luz indicadora del sistema regulador de
velocidad “ON”:
LED
Luz indicadora del sistema inmovilizador: LED
Indicador/luz de aviso del sistema de control
de tracción: LED
Luz de aviso de la suspensión: LED
Fusibles:Fusible principal 1:50.0 A
Fusible principal 2: 30.0 A
Fusible del faro:
25.0 A
Fusible de la luz de freno: 1.0 A Fusible del sistema de intermitencia:
10.0 A
Fusible de encendido: 20.0 A
Fusible del motor del ventilador del radiador:
10.0 A × 2
Fusible de la luz de aviso de peligro: 7.5 A
Fusible del sistema de inyección de gasolina: 15.0 A
Fusible de la unidad de control del sistema
ABS: 7.5 A
Fusible del motor del sistema ABS:
30.0 A
Fusible del solenoide del ABS: 20.0 A
Fusible de la suspensión: 15.0 A
Fusible del regulador de velocidad:
1.0 A
Fusible de la toma de corriente continua: 3.0 A
Fusible de repuesto: 7.5 A
Fusible de parabrisas:
20.0 A
Fusible de la válvula de la mariposa eléctrica: 7.5 A
U2PDS1S0.book Page 3 Wednesday, July 9, 2014 2:36 PM

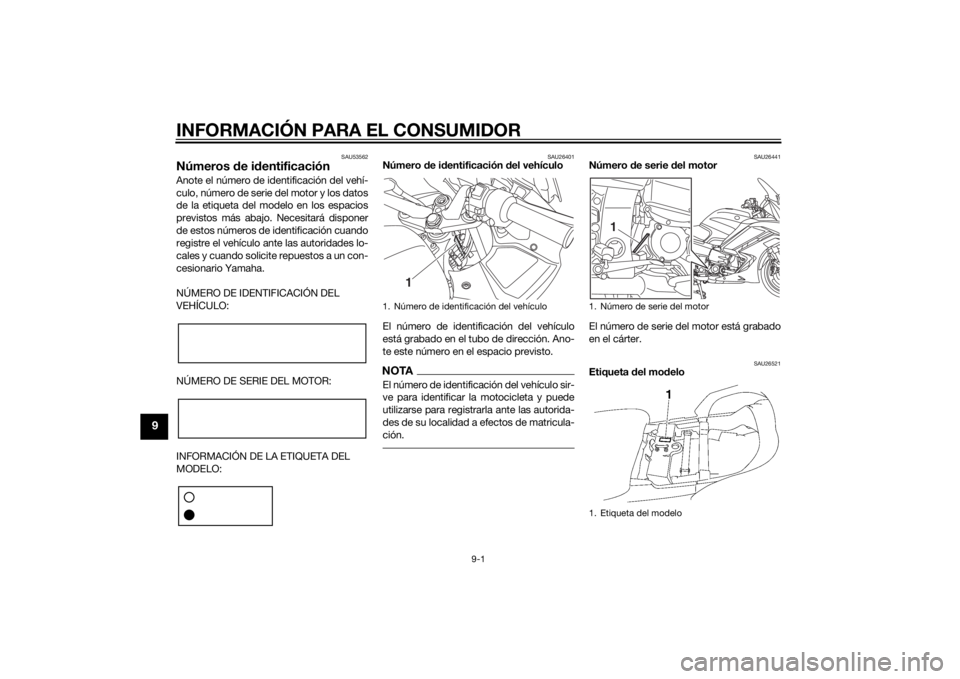

INFORMACIÓN PARA EL CONSUMIDOR
9-1
9
SAU53562
Números de i dentificaciónAnote el número de identificación del vehí-
culo, número de serie del motor y los datos
de la etiqueta del modelo en los espacios
previstos más abajo. Necesitará disponer
de estos números de identificación cuando
registre el vehículo ante las autoridades lo-
cales y cuando solicite repuestos a un con-
cesionario Yamaha.
NÚMERO DE IDENTIFICACIÓN DEL
VEHÍCULO:
NÚMERO DE SERIE DEL MOTOR:
INFORMACIÓN DE LA ETIQUETA DEL
MODELO:
SAU26401
Número de i dentificación del vehículo
El número de identificación del vehículo
está grabado en el tubo de dirección. Ano-
te este número en el espacio previsto.NOTAEl número de identificación del vehículo sir-
ve para identificar la motocicleta y puede
utilizarse para registrarla ante las autorida-
des de su localidad a efectos de matricula-
ción.
SAU26441
Número de serie d el motor
El número de serie del motor está grabado
en el cárter.
SAU26521
Etiqueta del mo delo
1. Número de identificación del vehículo
1
1. Número de serie del motor
1. Etiqueta del modelo
1
U2PDS1S0.book Page 1 Wednesday, July 9, 2014 2:36 PM

INFORMACIÓN PARA EL CONSUMIDOR
9-2
9
La etiqueta del modelo está pegada en el
bastidor debajo del asiento del pasajero.
(Véase la página 3-33). Anote los datos que
figuran en esta etiqueta en el espacio pre-
visto. Necesitará estos datos cuando soli-
cite repuestos a un concesionario Yamaha.
U2PDS1S0.book Page 2 Wednesday, July 9, 2014 2:36 PM

10-1
10
INDEXAABS ....................................................... 3-27
Aceite del engranaje final...................... 6-15
Aceite del motor y cartucho del filtro de aceite ............................................. 6-13
Almacenamiento ..................................... 7-3
Altura del asiento del conductor,
ajuste .................................................. 3-34
Arranque del motor ................................. 5-1
Asientos ................................................ 3-33BBatería................................................... 6-32
Bombilla de la luz de la matrícula, cambio................................................ 6-36
Bombilla del faro ................................... 6-35
Bombilla de un intermitente trasero o de la luz de freno/piloto trasero,
cambio................................................ 6-36
Bujías, comprobación ........................... 6-12CCaballete central y caballete lateral, comprobación y engrase.................... 6-29
Caballete lateral .................................... 3-44
Cables, comprobación y engrase ......... 6-27
Caja de accesorios ............................... 3-37
Cambio ................................................... 5-2
Catalizador............................................ 3-32
Cojinetes de las ruedas, comprobación .................................... 6-31
Color mate, precaución .......................... 7-1
Compartimentos portaobjetos .............. 3-37
Comprobación y engrase de los pedales de freno y cambio ................. 6-28 Conmutador de luces/interruptor de
ráfagas ............................................... 3-24
Consumo de gasolina, consejos para reducirlo ............................................... 5-3
Cuadros de identificación de averías ... 6-38
Cuidados ................................................ 7-1
DDirección, comprobación ..................... 6-31
D-mode (modo de conducción) ........... 3-23EEspecificaciones .................................... 8-1
Espejos retrovisores ............................. 3-40
Estacionamiento ..................................... 5-4
Etiqueta del modelo ............................... 9-1FFiltro de aire, limpieza .......................... 6-18
Fusibles, cambio .................................. 6-33GGasolina ............................................... 3-30HHolgura de la válvula ............................ 6-20
Horquilla delantera, comprobación ...... 6-30IIdentificación de averías....................... 6-37
Indicador/luz de aviso del sistema de control de tracción ............................... 3-5
Indicador multifunción ............................ 3-9
Información relativa a la seguridad ........ 1-1
Interruptor de arranque/paro del motor.................................................. 3-24
Interruptor de intermitencia .................. 3-24
Interruptor de la bocina ........................ 3-24
Interruptor de luces de emergencia ..... 3-25
Interruptor de menú.............................. 3-25 Interruptor de selección ........................3-25
Interruptores de la luz de freno .............6-24
Interruptores del manillar ......................3-24
Interruptores del regulador de
velocidad de crucero ..........................3-25
Interruptor principal/Bloqueo de la dirección ...............................................3-2
JJuego de herramientas ...........................6-2
Juego libre de la maneta del freno,
comprobación ....................................6-24
Juego libre del puño del acelerador, comprobación ....................................6-20LLíquido de frenos y embrague,
comprobación ....................................6-25
Líquido refrigerante ...............................6-17
Líquidos de freno y embrague,
cambio ................................................6-27
Luces indicadoras de intermitencia ........3-4
Luces indicadoras del sistema
regulador de velocidad .........................3-4
Luces indicadoras y de aviso .................3-3
Luz de aviso de avería del motor ............3-4
Luz de aviso del ABS ..............................3-4
Luz de aviso del nivel de aceite ..............3-4
Luz de aviso del sistema de
suspensión con ajuste electrónico .......3-5
Luz de los faros, ajuste .........................3-38
Luz de los intermitentes delanteros ......6-35
Luz de posición .....................................6-35
Luz indicadora del sistema inmovilizador.........................................3-6
Luz indicadora de punto muerto .............3-4
U2PDS1S0.book Page 1 Wednesday, July 9, 2014 2:36 PM

INDEX
10-2
10
MManeta de embrague .................. 3-25, 6-24
Maneta de freno ................................... 3-26
Manetas de freno y embrague, comprobación y engrase ................... 6-29
Mantenimiento, sistema de control de emisiones ............................................. 6-3
Mantenimiento y engrase, periódicos .... 6-5NNeumáticos .......................................... 6-21
Número de identificación del vehículo ... 9-1
Número de serie del motor..................... 9-1
Números de identificación...................... 9-1PPaneles, desmontaje y montaje ............. 6-9
Pastillas de freno delantero y trasero, comprobación .................................... 6-25
Pedal de cambio................................... 3-26
Pedal de freno ...................................... 3-27
Pivotes del basculante, engrase .......... 6-30
Posición del manillar, ajuste ................. 3-38
Puño del acelerador y cable, comprobación y engrase ................... 6-28RRalentí del motor, comprobación ......... 6-20
Rodaje del motor .................................... 5-3
Ruedas ................................................. 6-23SSistema de control de tracción ............ 3-28
Sistema de corte del circuito de
encendido .......................................... 3-45
Sistema inmovilizador ............................ 3-1
Sistema regulador de velocidad............. 3-6
Situación de las piezas ........................... 2-1 Suspensión, delantera y trasera,
ajuste ................................................. 3-40
Suspensión trasera, engrase ............... 6-30
TTapón del depósito de gasolina........... 3-30
Testigo de luces de carretera ................ 3-4
Toma de corriente continua ................. 3-47
Tomas de ventilación del carenado, apertura y cierre ................................. 3-39
Tubo respiradero/rebose del depósito
de combustible .................................. 3-32
U2PDS1S0.book Page 2 Wednesday, July 9, 2014 2:36 PM

A5-yoko_Blank.fm Page 1 Thursday, December 8, 2011 2:18 PM
