MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-2
6
SAU17362
Juego de herramientasEl juego de herramientas del propietario se
encuentra debajo del asiento del conduc-
tor. (Véase la página 3-33).
El objeto de la información de servicio que
se incluye en este manual y de las herra-
mientas que se suministran en el juego de
herramientas es ayudarle a realizar las ope-
raciones de mantenimiento preventivo y las
pequeñas reparaciones. Sin embargo, para
realizar correctamente algunos trabajos de
mantenimiento puede necesitar herramien-
tas adicionales, como por ejemplo una lla-
ve dinamométrica.
NOTASi no dispone de las herramientas o la ex-
periencia necesarias para realizar un traba-
jo determinado, confíelo a un
concesionario Yamaha.
1. Juego de herramientas del propietario
U2PDS1S0.book Page 2 Wednesday, July 9, 2014 2:36 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-3
6
SAU46862
NOTALas revisiones anuales d eben realizarse todos los años, salvo si el mantenimiento se basa en el kilometraje o en las millas
(Reino Uni do).
 A partir de los 50000 km (30000 mi), repetir los intervalos de mantenimiento comenzando por el de los 10000 km (6000 mi).
 Las operaciones marcadas con un asterisco debe realizarlas un concesionario Yamaha, ya que requieren herramientas y datos es-
peciales, así como cualificación técnica.
SAU46911
Cua dro de mantenimiento perió dico del sistema de control de emisionesN.º ELEMENTO COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1 *Línea
de combusti-
ble • Comprobar si los tubos de gaso-
lina están agrietados o dañados. √√√√√
2 *Bujías •Comprobar estado.
• Limpiar y ajustar la distancia en-
tre electrodos. √√
•Cambiar. √√
3 *Vá l vu l a s • Comprobar holgura de la válvula.
• Ajustar.
Cada 40000 km (24000 mi)
4 *Sistema
de inyec-
ción • Ajuste de la sincronización.
√√√√√√
5 *Silencia
dores y tu-
bos d e escape • Comprobar si las bridas con tor-
nillo están bien apretadas. √√√√√
U2PDS1S0.book Page 3 Wednesday, July 9, 2014 2:36 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-4
6
6*Sistema
de in duc-
ción de aire • Comprobar si la válvula de corte
de aire, la válvula de láminas y el
tubo están dañados.
• Cambiar las piezas averiadas se- gún sea necesario. √√√√√
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U2PDS1S0.book Page 4 Wednesday, July 9, 2014 2:36 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-5
6
SAU1770K
Cuadro general de mantenimiento y engraseN.º ELEMENTO COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
1Filtro de aire •Limpiar.
√√
•Cambiar. √√
2 *Embrague • Comprobar funcionamiento, ni-
vel de líquido y si existe alguna
fuga. √√√√√
3 *Freno delantero • Comprobar funcionamiento, ni-
vel de líquido y si existe alguna
fuga. √√√√√√
• Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
4 *Freno trasero • Comprobar funcionamiento, ni-
vel de líquido y si existe alguna
fuga. √√√√√√
• Cambiar pastillas de freno. Siempre que lleguen al límite de desgaste
5 *Tu b o s de freno • Comprobar si está agrietado o
dañado.
• Comprobar si la posición y la fija- ción son correctas. √√√√√
• Cambiar. Cada 4 años
6 *Líqui do de freno • Cambiar. Cada 2 años
7 *Rue das • Comprobar si están descentra-
das o dañadas. √√√√
U2PDS1S0.book Page 5 Wednesday, July 9, 2014 2:36 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-6
6
8*Neumáticos • Comprobar la profundidad del di-
bujo y si está dañado.
• Cambiar si es necesario.
• Comprobar la presión.
• Corregir si es necesario. √√√√√
9 *Cojinetes de rue da • Comprobar si los cojinetes están
flojos o dañados. √√√√
10 *Basculante • Comprobar funcionamiento y si el
juego es excesivo. √√√√
• Lubricar con grasa a base de ja- bón de litio. Cada 50000 km (30000 mi)
11 *Cojinetes
de direc-
ción • Comprobar el juego de los cojine-
tes y si la dirección está dura. √√√√√
• Lubricar con grasa a base de ja- bón de litio. Cada 20000 km (12000 mi)
12 *Fijaciones
del basti-
d or • Comprobar que todas las tuer-
cas, pernos y tornillos estén co-
rrectamente apretados. √√√√√
13 Eje pivote
de la ma-
neta de freno • Lubricar con grasa de silicona.
√√√√√
14 Eje pivote
del pe dal
d e freno • Lubricar con grasa a base de ja-
bón de litio. √√√√√
15 Eje pivote
de la ma-
neta de embrague • Lubricar con grasa de silicona.
√√√√√
16 Eje pivote
del pe dal
d e cambio • Lubricar con grasa a base de ja-
bón de litio. √√√√√
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
( 18

000 mi)40000 km
(24000 mi)
U2PDS1S0.book Page 6 Wednesday, July 9, 2014 2:36 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-7
6
17Caballete lateral,
caballete central • Comprobar funcionamiento.
• Lubricar con grasa a base de ja-
bón de litio. √√√√√
18 *Interruptor
del ca-
ballete lateral • Comprobar funcionamiento.
√√√√√√
19 *Horquilla delantera • Comprobar funcionamiento y si
existen fugas de aceite. √√√√
20 *Conjunto amorti-
gua
dor • Comprobar funcionamiento y si el
amortiguador pierde aceite. √√√√
21 *Puntos
de pivote
d el brazo de aco-
plamiento y del bra-
zo de relé de la
suspensión trasera • Comprobar funcionamiento.
√√√√
• Lubricar con grasa a base de ja- bón de litio. √√
22 Aceite de motor •Cambiar.
• Comprobar nivel de aceite y si
existen fugas. √√√√√√
23 Cartucho
del filtro
d e aceite del motor •Cambiar.
√√√
24 *Sistema
de refrige-
ración • Comprobar nivel de líquido refri-
gerante y si existen fugas en el
vehículo. √√√√√
• Cambiar refrigerante. Cada 3 años
25 Aceite
del engrana-
je final • Comprobar nivel de aceite y si
existen fugas.
•Cambiar. √√√√√
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 m i
)30000 km
(18000 mi) 40000 km
(24000 mi)
U2PDS1S0.book Page 7 Wednesday, July 9, 2014 2:36 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-8
6
SAU55251
NOTAEl filtro de aire requiere un servicio más frecuente cuan do conduzca en lugares especialmente húmedos o polvorientos.
 Mantenimiento del freno y el embrague hidráulicos
• Compruebe regularmente los niveles de los líquidos de freno y de embrague y corríjalos según sea necesario.
• Cada dos años cambie los componentes internos de la bomba de freno y de la pinza, así como de la bomba de embrague y los
cilindros de desembrague, y cambie los líquidos de freno y embrague.
• Cambie los tubos de freno y embrague cada cuatro años y siempre que estén agrietados o dañados.26 *Interruptores
de fre-
no delantero y tra-
sero • Comprobar funcionamiento.
√√√√√√
27 Piezas móviles y ca-
bles
• Lubricar.
√√√√√
28 *Puño del acelerad or• Comprobar funcionamiento.
• Compruebe el juego libre del
puño del acelerador y ajústelo si
es necesario.
• Lubrique la caja del cable y del puño. √√√√√
29 *Luces, señales e in-
terruptores • Comprobar funcionamiento.
• Ajustar la luz del faro.
√√√√√√
N.º ELEMENTO
COMPROBACIÓN U OPERACIÓN
DE MANTENIMIENTO LECTURA DEL CUENTAKILÓMETROS
COMPRO-
BACIÓN ANUAL
1000 km
(600 mi) 10000 km
(6000 mi) 20000 km
(12000 mi) 30000 km
(18000 mi) 40000 km
(24000 mi)
U2PDS1S0.book Page 8 Wednesday, July 9, 2014 2:36 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-9
6
SAU18773

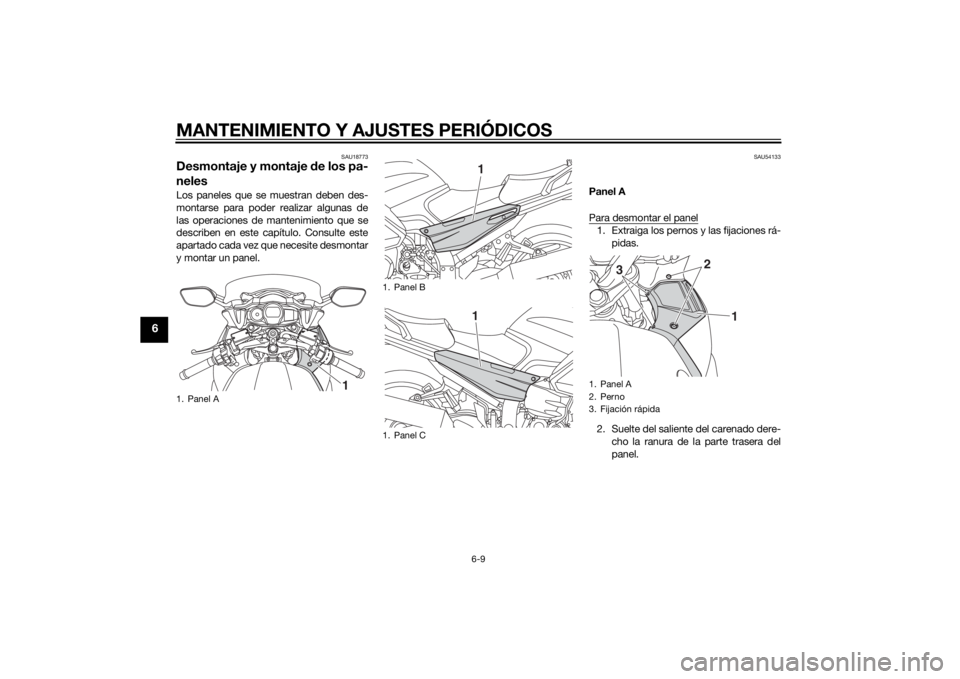

Desmontaje y montaje de los pa-
nelesLos paneles que se muestran deben des-
montarse para poder realizar algunas de
las operaciones de mantenimiento que se
describen en este capítulo. Consulte este
apartado cada vez que necesite desmontar
y montar un panel.
SAU54133
Panel A
Para desmontar el panel1. Extraiga los pernos y las fijaciones rá-
pidas.
2. Suelte del saliente del carenado dere- cho la ranura de la parte trasera del
panel.
1. Panel A
1
1. Panel B
1. Panel C
11
1. Panel A
2. Perno
3. Fijación rápida
1
2
3
U2PDS1S0.book Page 9 Wednesday, July 9, 2014 2:36 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-10
6

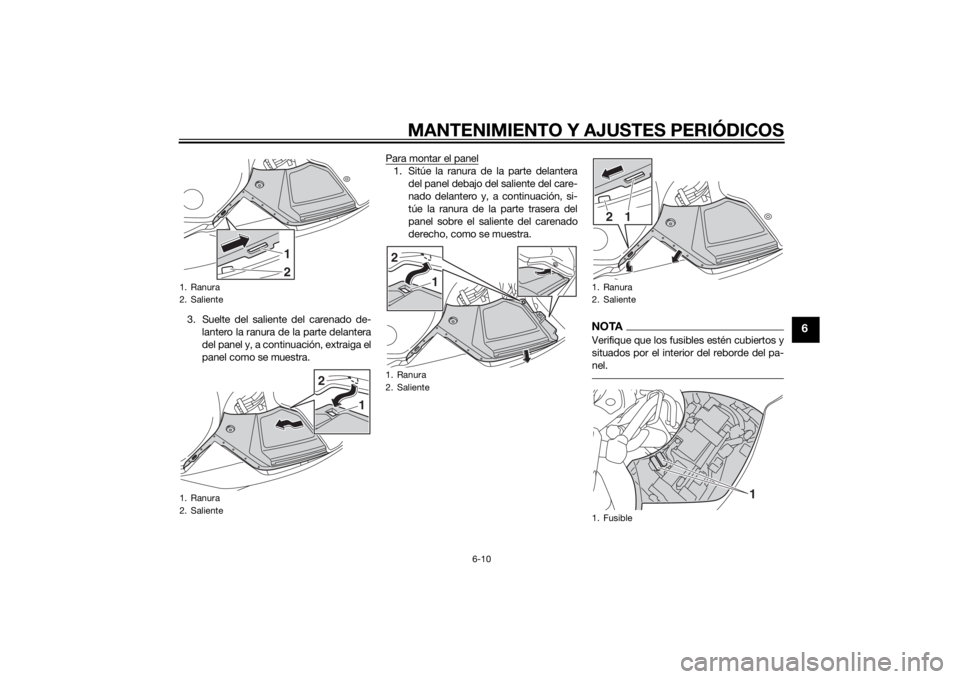

3. Suelte del saliente del carenado de-lantero la ranura de la parte delantera
del panel y, a continuación, extraiga el
panel como se muestra. Para montar el panel
1. Sitúe la ranura de la parte delantera
del panel debajo del saliente del care-
nado delantero y, a continuación, si-
túe la ranura de la parte trasera del
panel sobre el saliente del carenado
derecho, como se muestra.
NOTAVerifique que los fusibles estén cubiertos y
situados por el interior del reborde del pa-
nel.
1. Ranura
2. Saliente
1. Ranura
2. Saliente
12
2
1
1. Ranura
2. Saliente2
1
1. Ranura
2. Saliente
1. Fusible
1
2
1
U2PDS1S0.book Page 10 Wednesday, July 9, 2014 2:36 PM

MANTENIMIENTO Y AJUSTES PERIÓDICOS
6-11
6
2. Coloque los pernos y las fijaciones rá-pidas.

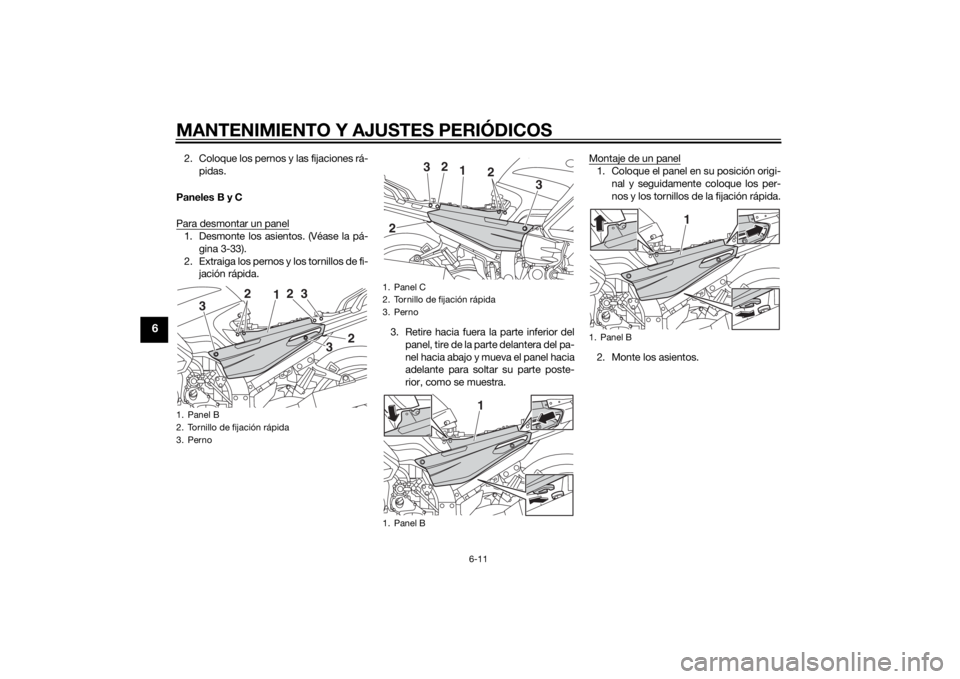

Paneles B y C
Para desmontar un panel1. Desmonte los asientos. (Véase la pá- gina 3-33).
2. Extraiga los pernos y los tornillos de fi- jación rápida.
3. Retire hacia fuera la parte inferior delpanel, tire de la parte delantera del pa-
nel hacia abajo y mueva el panel hacia
adelante para soltar su parte poste-
rior, como se muestra. Montaje de un panel
1. Coloque el panel en su posición origi-
nal y seguidamente coloque los per-
nos y los tornillos de la fijación rápida.
2. Monte los asientos.
1. Panel B
2. Tornillo de fijación rápida
3. Perno
1 2
2
3
3
2
3
1. Panel C
2. Tornillo de fijación rápida
3. Perno
1. Panel B
1
2 2
2 3
3
1
1. Panel B
1
