YAMAHA FJR1300AE 2016 Instructieboekje (in Dutch)

Periodiek on derhou d en afstellin g
6-22
6
WAARSCHUWING
DWA10601
Deze motorfiets is uitg erust met specia-
le ban den die geschikt voor zeer ho ge
rijsnelhe den. Let op het vol gen de om
d eze ban den zo effectief mo gelijk te
kunnen geb ruiken.
 Gebruik bij vervan gin g uitsluiten d
het voor geschreven type b anden.
Bij an dere ban den is het risico op
een klap ban d b ij zeer ho ge rijsnel-
he den niet denk beel dig .
 Gloe dnieuwe ban den bie den op
sommi ge typen we gdek relatief
weini g g rip tot dat ze zijn “in
ger
e-
d en”. Het is dan ook verstan dig d e
eerste 100 km (60 mi) na dat een
nieuwe ban d is aan geb racht rusti g
te blijven rij den en pas daarna de
rijsnelhei d te verho gen.
 Voor dat met ho ge snelhei d wor dt
g ered en moeten de ban den zijn op-
g ewarm d.
 Pas de ban dspannin g stee ds aan
vol gens de rijomstan dig he den.
DAU21963
Gietwielen
Let ten aanzien van de voorgeschreven
wielen op het volgende voor een optimale
prestatie, levensduur en veilige werking van
uw voertuig.
 Voor elke rit moeten de velgranden
worden gecontroleerd op scheurtjes,
verbuiging, kromheid of andere scha-
de. Laat in geval van schade het wiel
door een Yamaha dealer vervangen.
Probeer het wiel nooit zelf te repare-
ren, hoe klein de reparatie ook is. Ver-
vang een wiel dat vervormd is of
haarscheurtjes vertoont.
 Na het vervangen van een wiel of
band moet het wiel worden uitgeba-
lanceerd. Een niet uitgebalanceerd
wiel zal mogelijk slecht functioneren of
kan een slechte wegligging en een
verkorte levensduur van de banden
tot gevolg hebben.
Voor
ban d:
Maat:
120/70ZR17M/C (58W)
Fabrikant/model: BRIDGESTONE/BT023F E
Achter ban d:
Maat: 180/55ZR17M/C (73W)
Fabrikant/model: BRIDGESTONE/BT023R E
VOOR en ACHTER:
Bandventiel:TR412
Luchtventielbuis:
#9100 (origineel)
UB96D0D0.book Page 22 Wednesday, November 4, 2015 9:01 AM

Periodiek on derhou d en afstelling
6-23
6
DAU22074
Koppelin gshen del
Omdat dit model is uitgerust met een hy-
draulische koppelingsbediening, hoeft de
vrije slag van de koppelingshendel niet te
worden afgesteld. Wel moeten voor elke rit
het niveau van de koppelingsvloeistof en
het hydraulisch systeem op lekkage wor-
den gecontroleerd. (Zie pagina 6-25.) Mis-
schien zit er lucht in het koppelingssysteem
als de koppelingshendel te veel vrije slag
heeft en schakelen moeizaam gaat, of als
de koppeling slipt en de machine slecht ac-
celereert. Als er lucht in het hydraulisch sy-
steem zit, moet het systeem door een
Yamaha dealer worden ontlucht voordat de motorfiets wordt gebruikt.
DAU37914
Vrije sla g van remhen del contro-
leren
Aan het uiteinde van de remhendel mag
geen vrije slag aanwezig zijn. Als er toch
een vrije slag is, laat dan een Yamaha dea-
ler het remsysteem inspecteren.
WAARSCHUWING
DWA14212
Een zacht of sponzi g g evoel in de rem-
hend el kan betekenen dat er lucht in het
hy draulisch systeem aanwezi g is. Als er
lucht in het hy draulisch systeem zit, laat
d an het systeem door een Yamaha d ea-
ler ontluchten voor dat de machine wor dt
g eb ruikt. Lucht in het hy draulisch sy-
steem heeft een ne gatief effect op de
remwerkin g, waar door u de macht over
het stuur zou kunnen verliezen met een
on geluk als gevol g.
1. Geen vrije slag remhendel
1
UB96D0D0.book Page 23 Wednesday, November 4, 2015 9:01 AM

Periodiek on derhou d en afstellin g
6-24
6
DAU22283
Remlichtschakelaars
Het remlicht, dat wordt geactiveerd door
het rempedaal en de remhendel, moet op-
lichten nét voordat de remmen aangrijpen.
Omdat de remlichtschakelaars deel uitma-
ken van het cruise-controlsysteem, moeten
deze worden afgesteld door een Yamaha
dealer die over de benodigde vakkennis en
ervaring beschikt.
DAU22393
Controleren van voor- en achter-
remblokken
De remblokken in de voor- en achterrem
moeten worden gecontroleerd op slijtage
volgens de intervalperioden voorgeschre-
ven in het periodieke smeer- en onder-
houdsschema.
DAU43432Remblokken voorrem
De remklauwen van de voorrem zijn voor-
zien van twee rembloksets.
Elk voorremblok heeft een eigen slijtage-in-
dicatorgroef, zodat het remblok kan wor-
den gecontroleerd zonder de rem te
demonteren. Let op de slijtage-indicator-
groef om de remblokslijtage te controleren.
Wanneer een remblok zover is afgesleten
dat de slijtage-indicatorgroef vrijwel is ver-
dwenen, vraag dan een Yamaha dealer de
remblokken als set te vervangen.
1. Slijtage-indicatorgroef remblok
1
1
UB96D0D0.book Page 24 Wednesday, November 4, 2015 9:01 AM

Periodiek on derhou d en afstelling
6-25
6
DAU22501Rem blokken achterrem
Controleer elk achterremblok op schade en
meet de remvoeringsdikte. Als een remblok
beschadigd is of als de remvoeringsdikte
minder is dan 0.8 mm (0.03 in), vraag dan
een Yamaha dealer de remblokken als set
te vervangen.DAU40272
Niveaus van rem- en koppelin gs-
vloeistof controleren
Controleer alvorens te gaan rijden of de
rem- en koppelingsvloeistof zich boven de
merkstreep voor het minimumniveau bevin-
den. Zorg bij het controleren van de ni-
veaus van de rem- en koppelingsvloeistof
dat de bovenzijden van de reservoirs hori-
zontaal staan. Vul indien nodig de rem- en
koppelingsvloeistof bij.
Voorrem
Achterrem
1. Remvoeringdikte
1
1. Merkstreep minimumniveau
1. Merkstreep minimumniveau
1
UB96D0D0.book Page 25 Wednesday, November 4, 2015 9:01 AM

Periodiek on derhou d en afstellin g
6-26
6

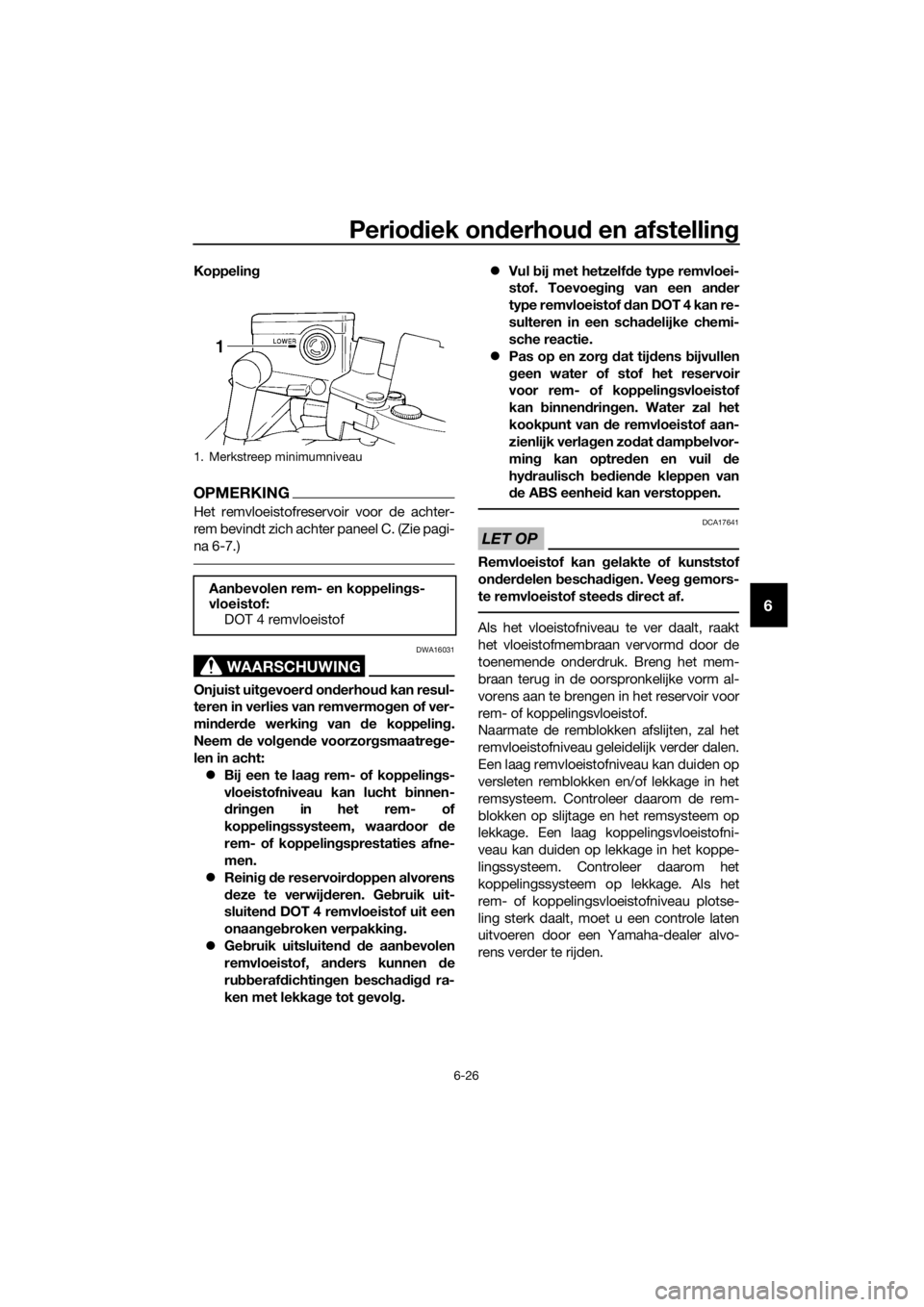

Koppeling
OPMERKING
Het remvloeistofreservoir voor de achter-
rem bevindt zich achter paneel C. (Zie pagi-
na 6-7.)
WAARSCHUWING
DWA16031
Onjuist uitg evoerd on derhou d kan resul-
teren in verlies van remvermo gen of ver-
min der de werkin g van d e koppelin g.
Neem de vol gen de voorzor gsmaatre ge-
len in acht:
 Bij een te laa g rem- of koppelin gs-
vloeistofniveau kan lucht binnen-
d rin gen in het rem- of
koppelin gssysteem, waar door de
rem- of koppelin gsprestaties afne-
men.
 Reini g d e reservoir doppen alvorens
d eze te verwij deren. Ge bruik uit-
sluiten d DOT 4 remvloeistof uit een
onaan geb roken verpakkin g.
 Gebruik uitsluiten d d e aan bevolen
remvloeistof, an ders kunnen de
ru bberaf dic htin
gen
bescha digd ra-
ken met lekka ge tot g evolg. 
Vul bij met hetzelf de type remvloei-
stof. Toevoe gin g van een an der
type remvloeistof dan DOT 4 kan re-
sulteren in een scha delijke chemi-
sche reactie.
 Pas op en zor g d at tij dens bijvullen
g een water of stof het reservoir
voor rem- of koppelin gsvloeistof
kan binnen drin gen. Water zal het
kookpunt van de remvloeistof aan-
zienlijk verla gen zo dat damp belvor-
min g kan optred en en vuil d e
hy draulisch bed ien de kleppen van
d e ABS eenhei d kan verstoppen.
LET OP
DCA17641
Remvloeistof kan gelakte of kunststof
on der delen bescha dig en. Veeg g emors-
te remvloeistof stee ds direct af.
Als het vloeistofniveau te ver daalt, raakt
het vloeistofmembraan vervormd door de
toenemende onderdruk. Breng het mem-
braan terug in de oorspronkelijke vorm al-
vorens aan te brengen in het reservoir voor
rem- of koppelingsvloeistof.
Naarmate de remblokken afslijten, zal het
remvloeistofniveau geleidelijk verder dalen.
Een laag remvloeistofniveau kan duiden op
versleten remblokken en/of lekkage in het
remsysteem. Controleer daarom de rem-
blokken op slijtage en het remsysteem op
lekkage. Een laag koppelingsvloeistofni-
veau kan duiden op lekkage in het koppe-
lingssysteem. Controleer daarom het
koppelingssysteem op lekkage. Als het
rem- of koppelingsvloeistofniveau plotse-
ling sterk daalt, moet u een controle laten
uitvoeren door een Yamaha-dealer alvo-
rens verder te rijden.
1. Merkstreep minimumniveau
Aan bevolen rem- en koppelin gs-
vloeistof:
DOT 4 remvloeistof
UB96D0D0.book Page 26 Wednesday, November 4, 2015 9:01 AM

Periodiek on derhou d en afstelling
6-27
6
DAU22754
Rem- en koppelin gsvloeistof ver-
versen
Vraag een Yamaha dealer de rem- en de
koppelingsvloeistof te verversen volgens
de intervalperioden voorgeschreven in het
periodieke smeer- en onderhoudsschema.
Laat bovendien de oliekeerringen van de
hoofdremcilinder en de koppelingshoofdci-
linder, de remklauwen en de rem- en kop-
pelingsslangen vervangen volgens de
hierna vermelde intervalperioden of wan-
neer ze lekken of zijn beschadigd.
 Vloeistofafdichtingen: Vervang elke
twee jaar.
 Rem- en koppelingsslangen: Vervang
elke vier jaar.
DAU23098
Kabels controleren en smeren
De werking van alle bedieningskabels en de
conditie van alle kabels moet voorafgaand
aan elke rit worden gecontroleerd en de ka-
bel en kabeleinden moeten indien nodig
worden gesmeerd. Vraag een Yamaha dea-
ler een kabel te controleren of te vervangen
wanneer deze is beschadigd of niet soepel
beweegt. WAARSCHUWING! Scha de aan
d e buiten behuizing van kab els kan lei-
d en tot interne roestvorming en storing
veroorzaken met de beweg ing van ka-
b els. Vervan g bescha digde kab els zo
snel mo gelijk om onveili ge omstan dig -
he den te voorkomen.
[DWA10712]
Aan bevolen smeermi ddel:
Yamaha-kabelsmeermiddel of een
ander geschikt kabelsmeermiddel
UB96D0D0.book Page 27 Wednesday, November 4, 2015 9:01 AM

Periodiek on derhou d en afstellin g
6-28
6
DAU23115
Controleren en smeren van gas-
g reep en gaska bel
De werking van de gasgreep hoort vooraf-
gaand aan elke rit te worden gecontroleerd.
Daarnaast moet de kabel door een Yamaha
dealer worden gesmeerd volgens de inter-
valperioden vermeld in het periodieke on-
derhoudsschema.
De gaskabel is voorzien van een rubber af-
dekking. Zorg ervoor dat de afdekking ste-
vig is aangebracht. Zelfs als de afdekking
correct is aangebracht, is de kabel niet vol-
ledig beschermd tegen binnendringend
water. Let er daarom op dat er geen water
direct op de afdekking of kabel komt bij het
wassen van de machine. Als de kabel of de
afdekking vies wordt, wrijf deze dan
schoon met een vochtige doek.
DAU44276
Controleren en smeren van rem-
en schakelpe dalen
De werking van het rem- en het schakelpe-
daal moet voorafgaand aan elke rit worden
gecontroleerd en de pedaalscharnierpun-
ten moeten indien nodig worden ge-
smeerd.
Rempe daal
Schakelped aal
Aan bevolen smeermi ddel:
Lithiumvet
UB96D0D0.book Page 28 Wednesday, November 4, 2015 9:01 AM

Periodiek on derhou d en afstelling
6-29
6
DAU43602
Rem- en koppelin gshen dels con-
troleren en smeren
De werking van de rem- en de koppelings-
hendel moet voorafgaand aan elke rit wor-
den gecontroleerd en de
hendelscharnierpunten moeten indien no-
dig worden gesmeerd.
Remhen del
Koppelin gshen del
DAU23215
Mi dden bok en zijstan daar d con-
troleren en smeren
De werking van de middenbok en de zij-
standaard moet voorafgaand aan elke rit
worden gecontroleerd en de scharnierpun-
ten en de metaal-op-metaal contactvlak-
ken moeten indien nodig worden
gesmeerd.
WAARSCHUWING
DWA10742
Als de mi dden bok of d e zijstan daar d niet
soepel omhoo g en omlaa g beweeg t,
vraag d an een Yamaha d ealer deze te
controleren of te repareren. Een slecht
functioneren de mi ddenbok of zijstan-
d aar d kan het we gdek raken en u aflei-
d en, waar door u de controle over de
machine kunt verliezen.
Aan bevolen smeermi ddel:
SiliconenvetAan bevolen smeermi ddel:
Lithiumvet
UB96D0D0.book Page 29 Wednesday, November 4, 2015 9:01 AM

Periodiek on derhou d en afstellin g
6-30
6
DAU23252
Smeren van de achterwielophan-
g in g
De scharnierpunten in de achterwielophan-
ging moeten worden gesmeerd door een
Yamaha dealer volgens de intervalperioden voorgeschreven in het periodieke smeer-
en onderhoudsschema.
DAUM1653
Achter bru gscharnierpunten
smeren
De achterbrugscharnierpunten moeten
worden gesmeerd door een Yamaha dealer
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema.
Aan bevolen smeermi ddel:
Lithiumvet
Aan bevolen smeermi ddel:
Lithiumvet
UB96D0D0.book Page 30 Wednesday, November 4, 2015 9:01 AM

Periodiek on derhou d en afstelling
6-31
6
DAU23273
Voorvork controleren
De conditie en de werking van de voorvork
moeten als volgt worden gecontroleerd vol-
gens de intervalperioden vermeld in het pe-
riodieke smeer- en onderhoudsschema.
Om de con ditie te controleren
Controleer de binnenste vorkbuizen op
krassen, beschadigingen en overmatige
olielekkage.
Om de werkin g te controleren

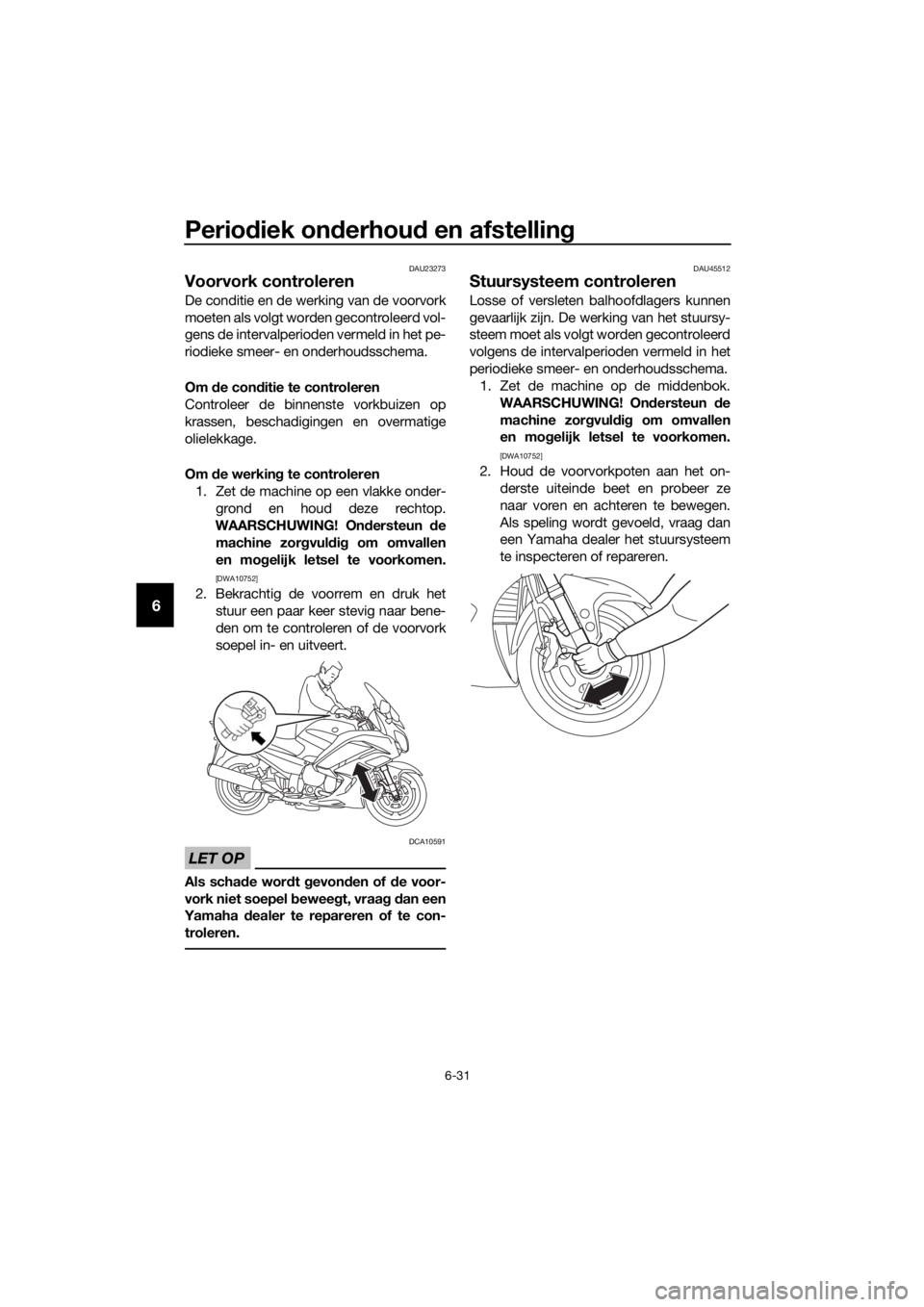

1. Zet de machine op een vlakke onder- grond en houd deze rechtop.
WAARSCHUWING! On dersteun de
machine zor gvul dig om omvallen
en mo gelijk letsel te voorkomen.
[DWA10752]
2. Bekrachtig de voorrem en druk het
stuur een paar keer stevig naar bene-
den om te controleren of de voorvork
soepel in- en uitveert.
LET OP
DCA10591
Als scha de wor dt gevon den of de voor-
vork niet soepel b eweegt, vraag d an een
Yamaha dealer te repareren of te con-
troleren.
DAU45512
Stuursysteem controleren
Losse of versleten balhoofdlagers kunnen
gevaarlijk zijn. De werking van het stuursy-
steem moet als volgt worden gecontroleerd
volgens de intervalperioden vermeld in het
periodieke smeer- en onderhoudsschema. 1. Zet de machine op de middenbok.
WAARSCHUWING! On dersteun de
machine zorg vuldig om omvallen
en mo gelijk letsel te voorkomen.
[DWA10752]
2. Houd de voorvorkpoten aan het on-
derste uiteinde beet en probeer ze
naar voren en achteren te bewegen.
Als speling wordt gevoeld, vraag dan
een Yamaha dealer het stuursysteem
te inspecteren of repareren.
UB96D0D0.book Page 31 Wednesday, November 4, 2015 9:01 AM
