YAMAHA FJR1300AE 2016 Instructieboekje (in Dutch)

Functies van instrumenten en bed ienin gselementen
3-47
3
DAU39656
Gelijkstroom aansluitcontact
voor accessoires
WAARSCHUWING
DWA14361
Om een elektrische schok of kortsluitin g
te voorkomen, d ient u te controleren of
d e dop op het gelijkstroom aansluitcon-
tact is aan geb racht als het contact niet
wor dt geb ruikt.
LET OP
DCA15432
Het accessoire dat is aan gesloten op het
g elijkstroom aansluitcontact voor ac-
cessoires ma g niet wor den geb ruikt ter-
wijl de motor uit staat en de belastin g
ma g niet meer bed ra gen dan 30 W
(2.5 A), an ders kan d e zekering d oor-
b ran den of d e accu ontla den raken.
Dit voertuig is uitgerust met een gelijk-
stroom aansluitcontact in de accessoire-
box.
Een 12V-accessoire dat is aangesloten op
dit aansluitcontact, kan worden gebruikt
wanneer de sleutel in de stand “ON” staat,
maar mag alleen worden gebruikt wanneer
de motor draait.
Ge bruiken van het gelijkstroom aansluit-
contact voor accessoires 1. Open het deksel van de accessoire- box. (Zie pagina 3-36.)
2. Draai de sleutel naar “OFF”.
3. Verwijder het deksel van het aansluit- contact. 4. Zet het accessoire uit.
5. Plaats de stekker van het accessoire
in het aansluitcontact.
6. Draai de sleutel naar “ON” en start de motor. (Zie pagina 5-2.)
7. Zet het accessoire aan.

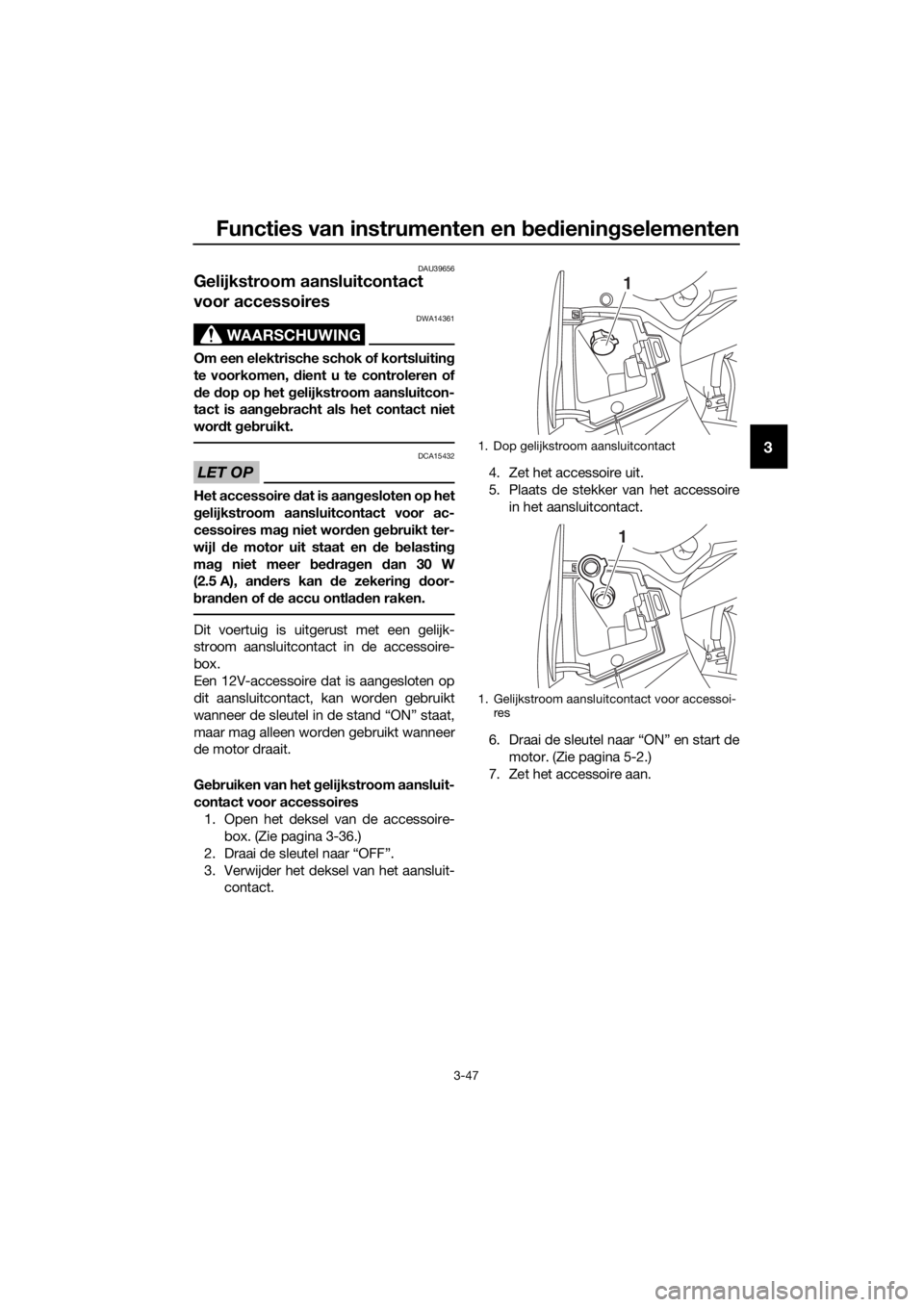

1. Dop gelijkstroom aansluitcontact
1. Gelijkstroom aansluitcontact voor accessoi- res
1
1
UB96D0D0.book Page 47 Wednesday, November 4, 2015 9:01 AM

Functies van instrumenten en bed iening selementen
3-48
3
DAU73031
Bochtenlichten
Dit model is uitgerust met 3 bochtenlichten
aan elke kant. De bochtenlichten gaan
branden om de weg beter te verlichten ter-
wijl de machine in de bocht leunt.
De bochtenlichten gaan branden aan de
kant waar de bestuurder naartoe stuurt. De
lichten gaan een voor een aan van binnen
naar buiten, afhankelijk van de leunhoek
van de machine.
OPMERKING
Als de machine wordt gestart voeren de
bochtenlichten een zelftest uit, waarbij ze
een voor een aangaan van binnen naar bui-
ten en vervolgens uitgaan van buiten naar
binnen.
1. Bochtenlicht
11
UB96D0D0.book Page 48 Wednesday, November 4, 2015 9:01 AM

Voor uw veilighei d – controles voor het rij den
4-1
4
DAU63440
Inspecteer uw machine voor elk gebruik om te waarborgen dat deze in een veilige werken-
de staat is. Volg altijd de schema’s en procedures voor inspectie en onderhoud in de ge-
bruikershandleiding.
WAARSCHUWING
DWA11152
Onvol doen de inspectie of on derhou d van de machine ver groot het risico op on geval
of scha de. Rij d niet met de machine als u een pro bleem he bt g evon den. Als een pro-
b leem niet kan wor den op gelost via d e procedures in d eze handleid ing, laat de ma-
chine dan nazien d oor een Yamaha dealer.
Controleer voor het gebruik van deze machine de volgende punten:
ITEM CONTROLESPAGINA
Bran dstof • Controleer het brandstofniv
eau in de brandstoftank.
• Vul indien nodig brandstof bij.
• Controleer de brandstofleiding op lekkage.
• Controleer de tankoverloopslang op obstakels, scheu- ren of beschadiging en controleer de slangaansluiting. 3-29,
3-31
Motorolie • Controleer het olieniveau in de motor.
• Vul indien nodig het aanbevolen type olie bij tot aan het
voorgeschreven niveau.
• Controleer de machine op olielekkage. 6-11
Car danolie • Controleer de machine op olielekkage. 6-14
Koelvloeistof • Controleer het koelvloeistofniveau in het reservoir.
• Vul indien nodig de aanbevolen koelvloeistof bij tot aan
het voorgeschreven niveau.
• Controleer het koelsysteem op lekkage. 6-15
Voorrem • Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan
een Yamaha dealer het hydraulisch systeem te ontluch-
ten.
• Controleer de remblokken op slijtage.
• Vervang indien nodig.
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het voorgeschreven type remvloeistof bij tot aan het voorgeschreven niveau.
• Controleer het hydraulisch systeem op lekkage. 6-24,
6-25
Achterrem • Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan
een Yamaha dealer het hydraulisch systeem te ontluch-
ten.
• Controleer de remblokken op slijtage.
• Vervang indien nodig.
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het voorgeschreven type remvloeistof bij tot aan het voorgeschreven niveau.
• Controleer het hydraulisch systeem op lekkage. 6-24,
6-25
UB96D0D0.book Page 1 Wednesday, November 4, 2015 9:01 AM

Voor uw veilighei d – controles voor het rij den
4-2
4
Koppelin g • Controleer de werking.
• Als de koppeling zacht of sponzig aanvoelt, vraag dan
een Yamaha dealer het hydraulisch systeem te ontluch-
ten.
• Controleer het vloeistofniveau in het reservoir.
• Vul indien nodig het voorgeschreven type remvloeistof bij tot aan het voorgeschreven niveau.
• Controleer het hydraulisch systeem op lekkage. 6-23,
6-25
Gas greep • Controleer of de werking soepel is.
• Controleer de vrije slag van de gasgreep.
• Vraag indien nodig de Yamaha dealer om de vrije slag
van de gasgreep af te stellen en de kabel en het kabel-
huis te smeren. 6-19,
6-28
Be dienin gska bels • Controleer of de werking soepel is.
• Smeer indien nodig.
6-27
Wielen en ban den • Controleer op schade.
• Controleer de conditie van de band en de profieldiepte.
• Controleer de bandspanning.
• Corrigeer indien nodig. 6-20,
6-22
Rem- en schakelpe da-
len • Controleer of de werking soepel is.
• Smeer indien nodig de pedaalscharnierpunten.
6-28
Rem- en koppelin gs-
hend els • Controleer of de werking soepel is.
• Smeer indien nodig de hendelscharnierpunten.
6-29
Mi dd enbok, zijstan-
d aar d • Controleer of de werking soepel is.
• Smeer indien nodig de scharnierpunten.
6-29
Frame bevesti gin gen • Controleer of alle moeren, bouten en schroeven stevig
zijn vastgezet.
• Zet indien nodig vast. —
Instrumenten, verlich-
tin g, si gnalerin gssy-
steem en schakelaars • Controleer de werking.
• Corrigeer indien nodig.
—
Zijstan daar dschake-
laar • Controleer de werking van het startspersysteem.
• Als het systeem niet correct werkt, vraag dan een
Yamaha dealer de machine te controleren. 3-45
ITEM
CONTROLESPAGINA
UB96D0D0.book Page 2 Wednesday, November 4, 2015 9:01 AM

Gebruik en b elangrijke rij-informatie
5-1
5
DAU15952
Lees de gebruikershandleiding zorgvuldig
door om u vertrouwd te maken met alle be-
dieningselementen. Als u de werking van
een functie of bedieningselement niet be-
grijpt, vraag dan uw Yamaha dealer om uit-
leg.
WAARSCHUWING
DWA10272
Een onvol doen de vertrouw dhei d met de
b ed iening selementen kan lei den tot ver-
lies van de controle, met mog elijk een
on geval of letsel tot gevol g.
DAU73460
OPMERKING
Dit model is uitgerust met:
 een traagheidsmeeteenheid (IMU) die
de motor laat afslaan als de machine
kantelt. Draai in dat geval de sleutel
naar “OFF” en dan naar “ON” alvorens
te proberen de motor opnieuw te star-
ten. Als u dat niet doet zal de motor
niet starten, ondanks dat de motor
wordt aangezwengeld als u op de
startknop drukt.
 een automatische motorstop. De mo-
tor stopt automatisch als deze 20 mi-
nuten stationair draait. Druk in dat
geval eenvoudigweg op de startknop
om de motor weer te starten.
UB96D0D0.book Page 1 Wednesday, November 4, 2015 9:01 AM

Gebruik en belan grijke rij-informatie
5-2
5
DAU58240
Starten van d e motor
Door het startspersysteem is starten alleen
mogelijk als aan een van de volgende voor-
waarden is voldaan:
 De versnellingsbak staat in de vrij-
stand.
 De versnellingsbak staat in een ver-
snelling geschakeld terwijl de koppe-
lingshendel is ingetrokken en de
zijstandaard is opgeklapt.
Zie pagina 3-45 voor meer informatie.
1. Draai de contactsleutel naar “ON” en controleer of de startschake-
laar/noodstopschakelaar op “ ” is
gezet.
De volgende waarschuwingslampjes
en controlelampjes moeten enkele se-
conden oplichten en dan uitgaan. Waarschuwingslampje olieni-
veau
 Waarschuwingslampje motor-
storing
 Controlelampje tractieregeling
 Controlelampjes cruise control
 Waarschuwingslampje elektro-
nisch verstelbaar veringsysteem
 Controlelampje startblokkering
LET OP
DCA11834
Als een waarschuwin gs- of controle-
lampje niet gaat bran den wanneer d e
sleutel naar “ON” wor dt ged raai d, of
wanneer een waarschuwin gs- of contro-
lelampje niet d ooft, zie dan pa gina 3-4
voor een controle van het circuit van het
b etreffen de waarschuwin gs- of contro-
lelampje.
Het ABS-waarschuwingslampje moet
gaan branden als de sleutel op “ON”
wordt gezet en weer uitgaan zodra
met een snelheid van 10 km/h (6 mi/h)
of hoger wordt gereden.
LET OP
DCA17682
Als het ABS-waarschuwin gslampje niet
g aat bran den en weer uit gaat zoals hier-
b oven beschreven, zie dan pa gina 3-4
voor een controle van het circuit van het
waarschuwin gslampje.
2. Schakel de versnellingsbak in de vrij-
stand. Het vrijstandcontrolelampje
moet gaan branden. Als dit niet ge-
beurt, vraag dan een Yamaha dealer
het elektrische circuit na te kijken.
3. Start de motor door te drukken op de “ ”-zijde van de startschake-
laar/noodstopschakelaar.
Als de motor niet wil starten, laat dan
de startschakelaar/noodstopschake-
laar los, wacht een paar seconden en
probeer het dan opnieuw. Iedere
startpoging moet zo kort mogelijk du-
ren om de accu te sparen. Laat de
startmotor nooit langer dan 10 secon-
den achtereen draaien.
LET OP
DCA11043
Trek nooit snel op terwijl de motor no g
kou d is, d it verkort de levens duur van d e
motor!
UB96D0D0.book Page 2 Wednesday, November 4, 2015 9:01 AM

Gebruik en b elangrijke rij-informatie
5-3
5
DAU16673
Schakelen
Door de versnellingen te schakelen kunt u
het beschikbare motorvermogen doseren
bij het wegrijden, optrekken, tegen een hel-
ling oprijden etc.

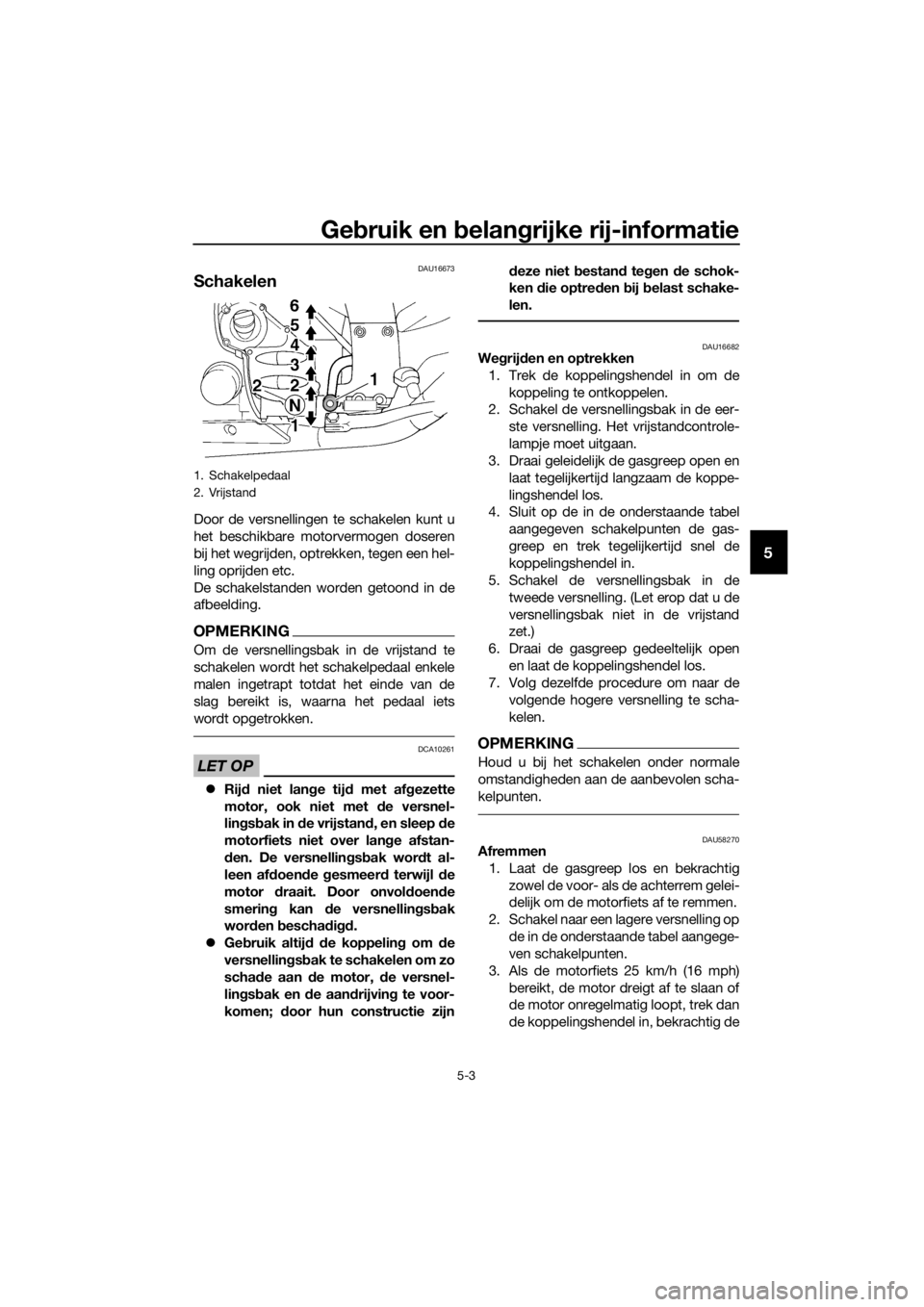

De schakelstanden worden getoond in de
afbeelding.
OPMERKING
Om de versnellingsbak in de vrijstand te
schakelen wordt het schakelpedaal enkele
malen ingetrapt totdat het einde van de
slag bereikt is, waarna het pedaal iets
wordt opgetrokken.
LET OP
DCA10261
 Rijd niet lan ge tij d met afg ezette
motor, ook niet met de versnel-
lin gsb ak in d e vrijstan d, en sleep de
motorfiets niet over lan ge afstan-
d en. De versnellin gsb ak wor dt al-
leen af doen de gesmeer d terwijl d e
motor draait. Door onvol doen de
smerin g kan d e versnellin gsb ak
wor den bescha digd.
 Gebruik altij d d e koppelin g om d e
versnellin gsb ak te schakelen om zo
scha de aan d e motor, d e versnel-
lin gsb ak en de aan dri jvin
g t
e voor-
komen; door hun constructie zijn d
eze niet bestan d te gen de schok-
ken die optred en bij belast schake-
len.
DAU16682We grij den en optrekken
1. Trek de koppelingshendel in om de koppeling te ontkoppelen.
2. Schakel de versne llingsbak in de eer-
ste versnelling. Het vrijstandcontrole-
lampje moet uitgaan.
3. Draai geleidelijk de gasgreep open en
laat tegelijkertijd langzaam de koppe-
lingshendel los.
4. Sluit op de in de onderstaande tabel
aangegeven schakelpunten de gas-
greep en trek tegelijkertijd snel de
koppelingshendel in.
5. Schakel de versnellingsbak in de tweede versnelling. (Let erop dat u de
versnellingsbak niet in de vrijstand
zet.)
6. Draai de gasgreep gedeeltelijk open en laat de koppelingshendel los.
7. Volg dezelfde procedure om naar de
volgende hogere versnelling te scha-
kelen.
OPMERKING
Houd u bij het schakelen onder normale
omstandigheden aan de aanbevolen scha-
kelpunten.
DAU58270Afremmen1. Laat de gasgreep los en bekrachtig zowel de voor- als de achterrem gelei-
delijk om de motorfiets af te remmen.
2. Schakel naar een lagere versnelling op de in de onderstaande tabel aangege-
ven schakelpunten.
3. Als de motorfiets 25 km/h (16 mph) bereikt, de motor dreigt af te slaan of
de motor onregelmatig loopt, trek dan
de koppelingshendel in, bekrachtig de
1. Schakelpedaal
2. Vrijstand
UB96D0D0.book Page 3 Wednesday, November 4, 2015 9:01 AM

Gebruik en belan grijke rij-informatie
5-4
5
remmen om de motorfiets af te rem-
men en ga verder met terugschakelen
zoals vereist.
4. Zodra de motorfiets tot stilstand is ge- komen, kan de ve rsnellingsbak in de
vrijstand worden geschakeld. Het vrij-
standcontrolelampje moet gaan bran-
den, waarna de koppelingshendel kan
worden losgelaten.
WAARSCHUWING
DWA17380
 Bij onjuist geb ruik van d e remmen
kunt u de controle over d e machine
verliezen of gaan slippen. Geb ruik
altij d b ei de remmen en bekrachti g
ze gelei delijk.
 Zor g d at de motorfiets en de motor
vol doen de zijn vertraa gd voordat u
naar een lag ere versnellin g scha-
kelt. Teru gschakelen terwijl d e rij-
snelhei d of het motortoerental te
hoo g is kan leid en tot slippen van
het achterwiel of overtoeren van de
motor. Dit kan resulteren in verlies
van de controle over de machine,
een on geval en letsel. Het kan ook
resulteren in scha de aan d e motor
of de aan drijflijn.
DAU64150Aan bevolen schakelpunten
De aanbevolen schakelpunten tijdens op-
trekken en afremmen staan vermeld in de
tabel hieronder.
DAU16811
Tips voor een zuini g b ran dstof-
ver bruik
Het brandstofverbruik is vooral afhankelijk
van uw rijstijl. Hierna volgen enkele tips om
het brandstofverbruik te verlagen:
 Schakel snel en soepel door en ver-
mijd hoge toerentallen terwijl u accele-
reert.
 Geef geen gas tijdens het terugscha-
kelen en voorkom dat de motor onbe-
last met een hoog toerental draait.
 Laat de motor niet langdurig stationair
draaien maar zet hem af (bijvoorbeeld
in files, bij stoplichten of bij spoorweg-
overgangen).
Opschakelpunten: 1e → 2e: 20 km/h (12 mph)
2e → 3e: 30 km/h (19 mph)
3e → 4e: 40 km/h (25 mph)
4e → 5e: 50 km/h (31 mph)
5e → 6e: 60 km/h (37 mph)
Te r u gschakelpunten:
6e → 5e: 45 km/h (28 mph)
5e → 4e: 35 km/h (22 mph)
4e → 3e: 25 km/h (16 mph)
UB96D0D0.book Page 4 Wednesday, November 4, 2015 9:01 AM

Gebruik en b elangrijke rij-informatie
5-5
5
DAU16842
Inrijperio de
De belangrijkste periode in de levensduur
van het motorblok is de tijd tussen 0 en
1600 km (1000 mi). Lees daarom de vol-
gende informatie aandachtig door.
Omdat het motorblok gloednieuw is, mag
dit de eerste 1600 km (1000 mi) niet te
zwaar worden belast. De verschillende on-
derdelen van de motor slijten op elkaar in
totdat de juiste bedrijfsspelingen zijn be-
reikt. Rijd tijdens deze periode nooit lang-
durig volgas en vermijd ook andere
manoeuvres die tot oververhitting van de
motor kunnen leiden.
DAU17124
0–1000 km (0–600 mi)
Laat de motor niet langer dan 4500 tpm
achtereen draaien. LET OP: Na 1000 km
(600 mi) moeten de motorolie en de ein d-
over bren gin gsolie wor den ververst en
moet de oliefilterpatroon of het oliefilte-
relement wor den vervan gen.
[DCA10333]
1000–1600 km (600–1000 mi)
Laat de motor niet langer dan 5400 tpm
achtereen draaien.
1600 km (1000 mi) en ver der
De machine kan nu normaal worden ge-
bruikt.
LET OP
DCA10311
 Voer het toerental niet zover op dat
d e toerenteller in de ro de zone
wijst.
 Als tij dens de inrijperio de motor-
scha de optreed t, vraag d an direct
een Yamaha dealer de machine te
controleren.
DAU17214
Parkeren
Zet om te parkeren de motor af en neem
dan de sleutel uit het contactslot.
WAARSCHUWING
DWA10312
 De motor en het uitlaatsysteem
kunnen zeer heet wor den, parkeer
d us op een plek waar voet gan gers
of kin deren niet gemakkelijk met
d eze on der delen in aanrakin g kun-
nen komen en b randwon den kun-
nen oplopen.
 Parkeer nooit op een hellin g of een
zachte on der gron d, hier door kan
d e machine kantelen met mo gelijk
b ran dstoflekka ge en b rand tot g e-
vol g.
 Parkeer niet na bij gras of an dere
b ran dbare materialen die vlam zou-
d en kunnen vatten.
UB96D0D0.book Page 5 Wednesday, November 4, 2015 9:01 AM

Periodiek on derhou d en afstelling
6-1
6
DAU17246
Door periodiek inspecties, afstellingen en
smeerbeurten uit te laten voeren, zorgt u
ervoor dat uw machine in zo veilig en effi-
ciënt mogelijke conditie blijft. De eige-
naar/bestuurder van de machine is
verplicht de optimale veiligheid te waarbor-
gen. Op de volgende pagina's wordt de be-
langrijkste informatie met betrekking tot
inspecties, afstellingen en smeerbeurten
gegeven.
De intervalperioden vermeld in de periodie-
ke onderhoudsschema's moeten worden
beschouwd als een algemene richtlijn on-
der normale rijcondities. Het is echter mo-
gelijk dat de intervalperioden voor
onderhoud moeten worden verkort afhan-
kelijk van het weer, het terrein, de geografi-
sche locatie en individueel gebruik.
WAARSCHUWING
DWA10322
Het niet of onjuist uitvoeren van on der-
hou d aan d e machine ver groot het risico
op letsel of overlij den tij dens het uitvoe-
ren van on derhou d of het rij den met de
machine. Als u niet beken d b ent met
voertui gon derhou d, laat het on derhou d
d an uitvoeren d oor uw Yamaha dealer.
WAARSCHUWING
DWA15123
Zet voor het uitvoeren van on derhou d d e
motor af tenzij an ders aan geg even.
 Een draaien de motor heeft bewe-
g en de delen die lichaams delen of
kled ing kunnen grijpen en elektri-
sche on der delen die schokken of
b ran d kunnen veroorzaken.
 Het laten d raaien van d e motor tij-
d ens het uitvoeren van on derhou d
kan lei den tot oo gletsel, bran dwon-
d en, bran d of koolmonoxi dever gif- ti
g in g, mo gelijk met de dood tot
g evol g. Zie pa gina 1-2 voor meer in-
formatie over koolmonoxi de.
WAARSCHUWING
DWA15461
Remschijven, -klauwen, -trommels en
-voerin gen kunnen tij dens het geb ruik
zeer heet wor den. Laat on der delen van
het remsysteem afkoelen alvorens deze
aan te raken.
UB96D0D0.book Page 1 Wednesday, November 4, 2015 9:01 AM
