Commandes et instruments
3-17
3
Réglage des niveaux de température des
réglages de poignées chauffantes

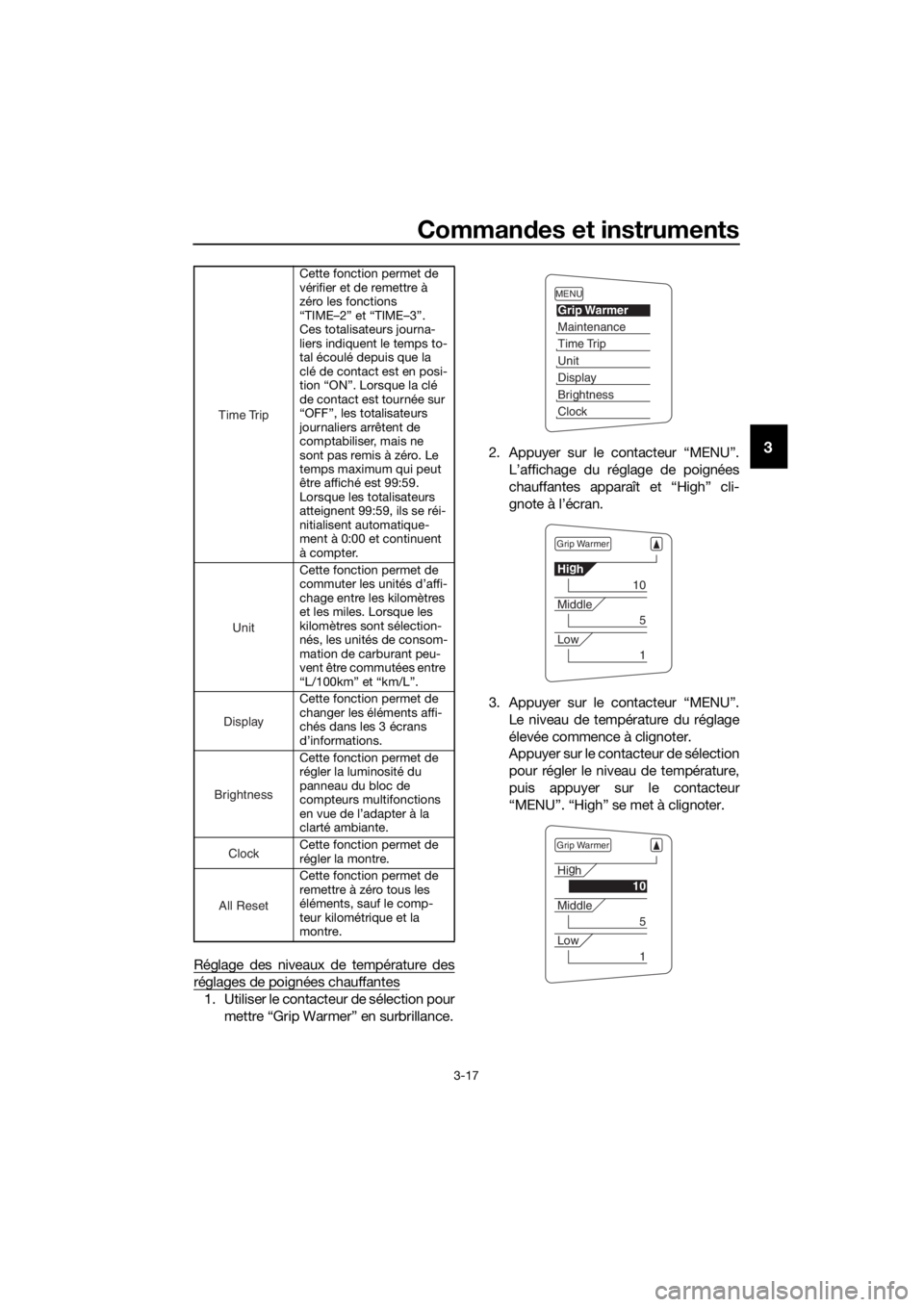

1. Utiliser le contacteur de sélection pour
mettre “Grip Warmer” en surbrillance. 2. Appuyer sur le contacteur “MENU”.
L’affichage du réglage de poignées
chauffantes apparaît et “High” cli-
gnote à l’écran.
3. Appuyer sur le contacteur “MENU”. Le niveau de température du réglage
élevée commence à clignoter.
Appuyer sur le contacteur de sélection
pour régler le niveau de température,
puis appuyer sur le contacteur
“MENU”. “High” se met à clignoter.
Cette fonction permet de
vérifier et de remettre à
zéro les fonctions
“TIME–2” et “TIME–3”.
Ces totalisateurs journa-
liers indiquent le temps to-
tal écoulé depuis que la
clé de contact est en posi-
tion “ON”. Lorsque la clé
de contact est tournée sur
“OFF”, les totalisateurs
journaliers arrêtent de
comptabiliser, mais ne
sont pas remis à zéro. Le
temps maximum qui peut
être affiché est 99:59.
Lorsque les totalisateurs
atteignent 99:59, ils se réi-
nitialisent automatique-
ment à 0:00 et continuent
à compter.
Cette fonction permet de
commuter les unités d’affi-
chage entre les kilomètres
et les miles. Lorsque les
kilomètres sont sélection-
nés, les unités de consom-
mation de carburant peu-
vent être commutées entre
“L/100km” et “km/L”.
Cette fonction permet de
changer les éléments affi-
chés dans les 3 écrans
d’informations.
Cette fonction permet de
régler la luminosité du
panneau du bloc de
compteurs multifonctions
en vue de l’adapter à la
clarté ambiante.
Cette fonction permet de
régler la montre.
Cette fonction permet de
remettre à zéro tous les
éléments, sauf le comp-
teur kilométrique et la
montre.
Time Trip
Unit
Display
Brightness
Clock
All Reset
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Grip Warmer
Hig
h
10
Middle
5
Low
1
Grip Warmer
Hi g
h
10
Middle
5
Low
1
UB96F0F0.book Page 17 Tuesday, November 3, 2015 9:17 AM
Page 32 of 124
Commandes et instruments
3-18
3
4. Utiliser le contacteur de sélection pour
mettre “Middle” ou “Low” en surbril-
lance, puis changer le réglage en res-
pectant la même procédure que pour
le réglage précédent (High).
5. Une fois la modification des réglages terminée, utiliser le contacteur de sé-
lection pour mettre “ ” en surbril-
lance, puis appuyer sur le contacteur
“MENU” pour revenir au menu des
modes de réglage.
N.B.
Le réglage peut être défini sur 10 niveaux
de température.

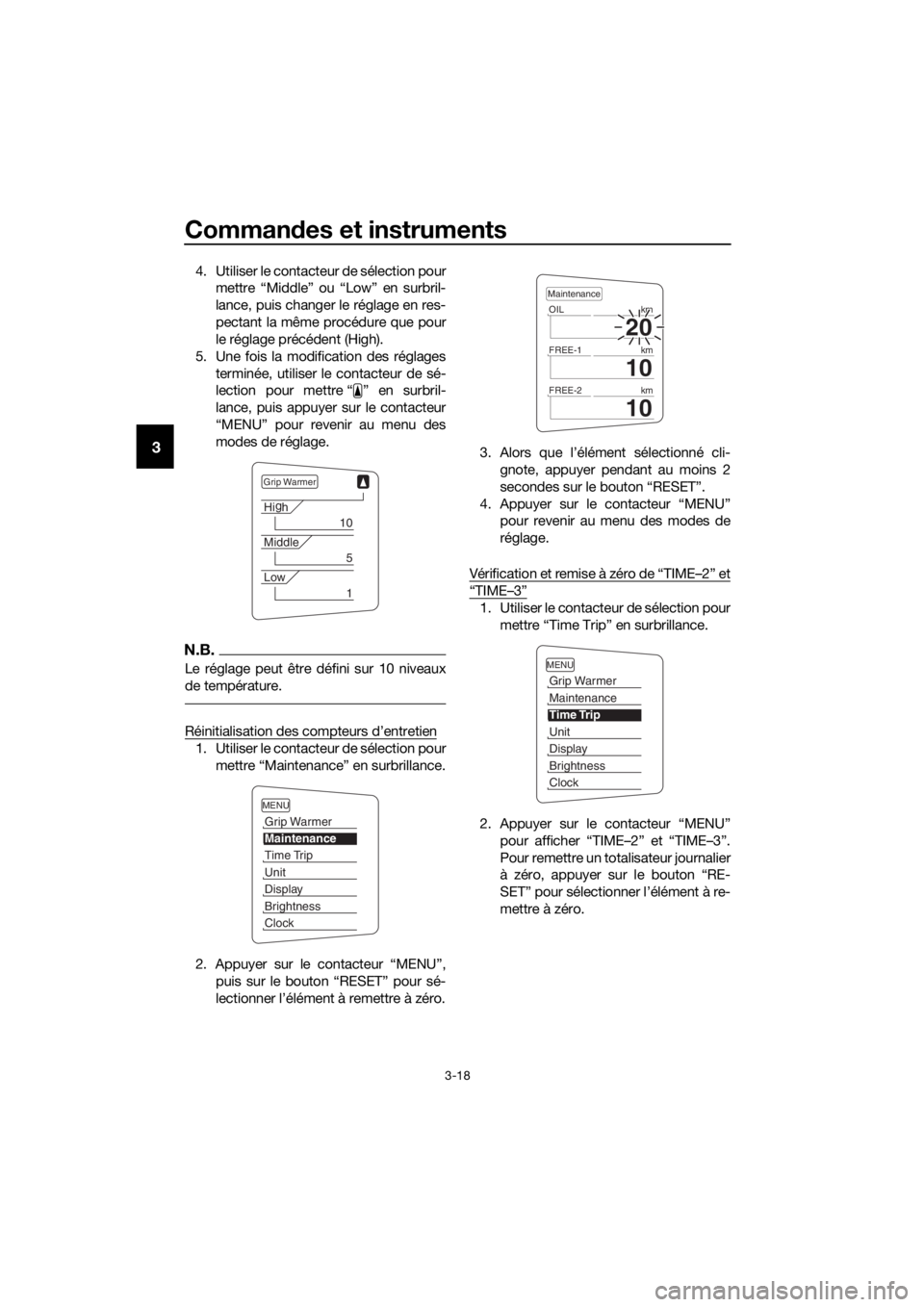

Réinitialisation des compteurs d’entretien
1. Utiliser le contacteur de sélection pourmettre “Maintenance” en surbrillance.
2. Appuyer sur le contacteur “MENU”, puis sur le bouton “RESET” pour sé-
lectionner l’élément à remettre à zéro. 3. Alors que l’élément sélectionné cli-
gnote, appuyer pendant au moins 2
secondes sur le bouton “RESET”.
4. Appuyer sur le contacteur “MENU” pour revenir au menu des modes de
réglage.
Vérification et remise à zéro de “TIME–2” et
“TIME–3”
1. Utiliser le contacteur de sélection pour mettre “Time Trip” en surbrillance.
2. Appuyer sur le contacteur “MENU” pour afficher “TIME–2” et “TIME–3”.
Pour remettre un totalisateur journalier
à zéro, appuyer sur le bouton “RE-
SET” pour sélectionner l’élément à re-
mettre à zéro.
Grip Warmer
Hig
h
10
Middle
5
Low
1
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
20
OIL km
10
FREE-1km
10
FREE-2km
Maintenance
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
UB96F0F0.book Page 18 Tuesday, November 3, 2015 9:17 AM
Page 33 of 124
Commandes et instruments
3-19
33. Alors que l’élément sélectionné cli-
gnote, appuyer pendant au moins 2
secondes sur le bouton “RESET”.
4. Appuyer sur le contacteur “MENU” pour revenir au menu des modes de
réglage.

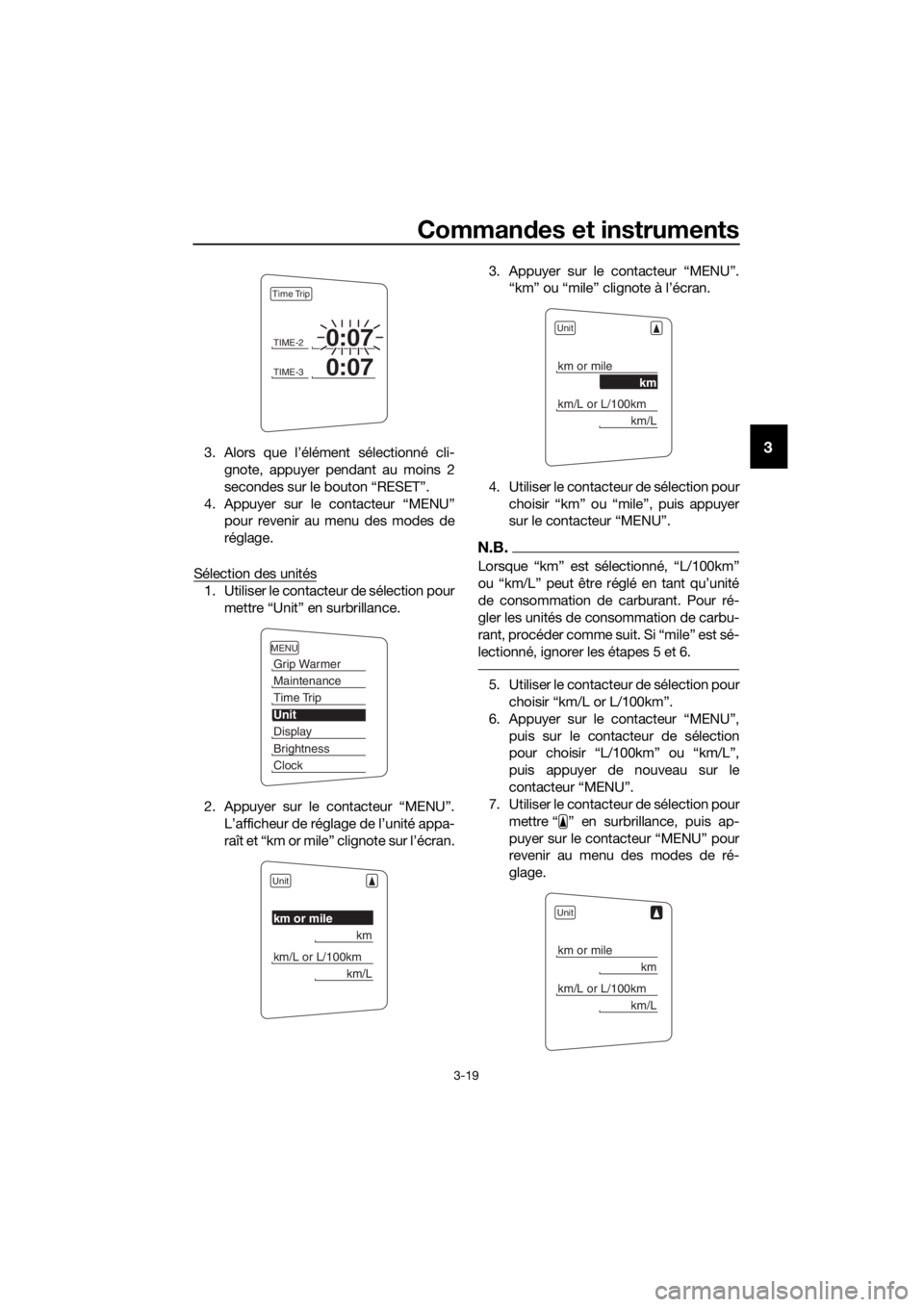

Sélection des unités
1. Utiliser le contacteur de sélection pour mettre “Unit” en surbrillance.
2. Appuyer sur le contacteur “MENU”. L’afficheur de réglage de l’unité appa-
raît et “km or mile” clignote sur l’écran. 3. Appuyer sur le contacteur “MENU”.
“km” ou “mile” clignote à l’écran.
4. Utiliser le contacteur de sélection pour choisir “km” ou “mile”, puis appuyer
sur le contacteur “MENU”.
N.B.
Lorsque “km” est sélectionné, “L/100km”
ou “km/L” peut être réglé en tant qu’unité
de consommation de carburant. Pour ré-
gler les unités de consommation de carbu-
rant, procéder comme suit. Si “mile” est sé-
lectionné, ignorer les étapes 5 et 6.
5. Utiliser le contacteur de sélection pourchoisir “km/L or L/100km”.
6. Appuyer sur le contacteur “MENU”, puis sur le contacteur de sélection
pour choisir “L/100km” ou “km/L”,
puis appuyer de nouveau sur le
contacteur “MENU”.
7. Utiliser le contacteur de sélection pour
mettre “ ” en surbrillance, puis ap-
puyer sur le contacteur “MENU” pour
revenir au menu des modes de ré-
glage.
TIME-20:07
TIME-30:07
Time Trip
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Unit
km or mile
km
km/L or L/100km
km/L
Unit
km or mile
km
km/L or L/100km
km/L
Unit
km or mile
km
km/L or L/100km
km/L
UB96F0F0.book Page 19 Tuesday, November 3, 2015 9:17 AM
Page 34 of 124
Commandes et instruments
3-20
3

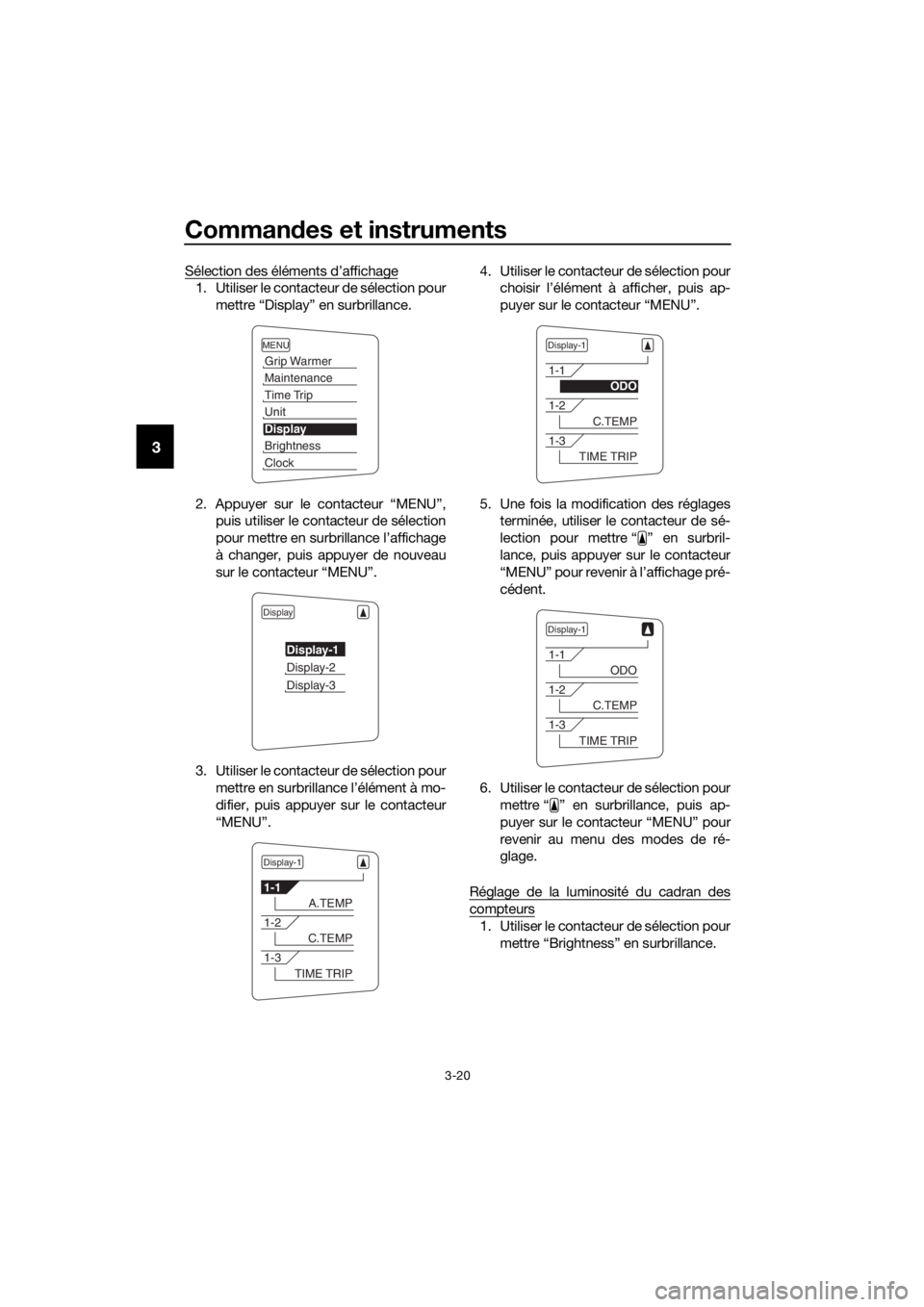

Sélection des éléments d’affichage
1. Utiliser le contacteur de sélection pour
mettre “Display” en surbrillance.
2. Appuyer sur le contacteur “MENU”, puis utiliser le contacteur de sélection
pour mettre en surbrillance l’affichage
à changer, puis appuyer de nouveau
sur le contacteur “MENU”.
3. Utiliser le contacteur de sélection pour mettre en surbrillance l’élément à mo-
difier, puis appuyer sur le contacteur
“MENU”. 4. Utiliser le contacteur de sélection pour
choisir l’élément à afficher, puis ap-
puyer sur le contacteur “MENU”.
5. Une fois la modification des réglages terminée, utiliser le contacteur de sé-
lection pour mettre “ ” en surbril-
lance, puis appuyer sur le contacteur
“MENU” pour revenir à l’affichage pré-
cédent.
6. Utiliser le contacteur de sélection pour mettre “ ” en surbrillance, puis ap-
puyer sur le contacteur “MENU” pour
revenir au menu des modes de ré-
glage.

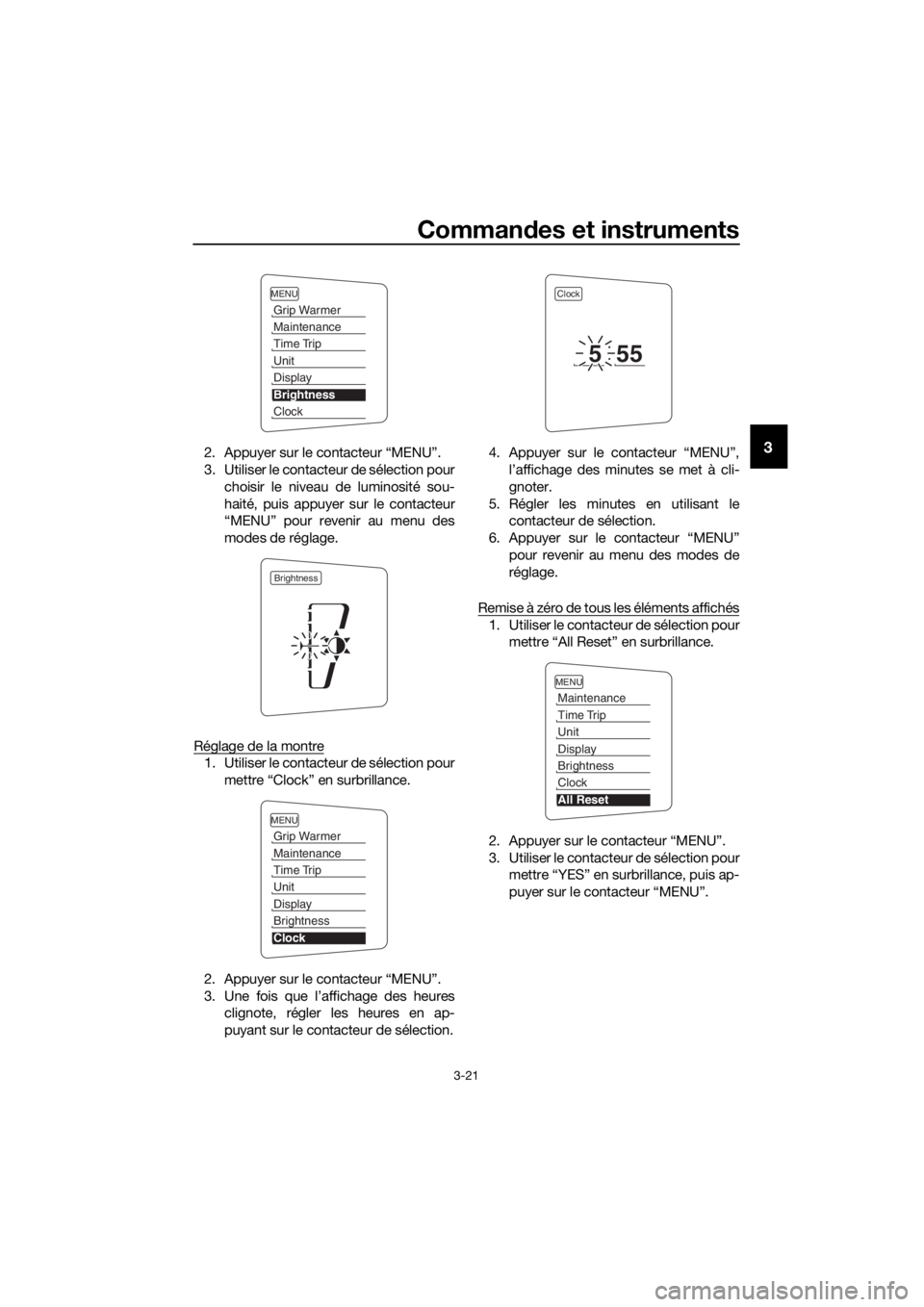

Réglage de la luminosité du cadran des
compteurs
1. Utiliser le contacteur de sélection pour mettre “Brightness” en surbrillance.
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Display
Display-1
Display-2
Display-3
Display-1
1-1
A.TEMP
1-2
C.TEMP
1-3
TIME TRIP
Display-1
1-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
Display-1
1-1
ODO
1-2
C.TEMP
1-3
TIME TRIP
UB96F0F0.book Page 20 Tuesday, November 3, 2015 9:17 AM
Page 35 of 124
Commandes et instruments
3-21
32. Appuyer sur le contacteur “MENU”.
3. Utiliser le contacteur de sélection pour
choisir le niveau de luminosité sou-
haité, puis appuyer sur le contacteur
“MENU” pour revenir au menu des
modes de réglage.
Réglage de la montre
1. Utiliser le contacteur de sélection pour mettre “Clock” en surbrillance.
2. Appuyer sur le contacteur “MENU”.
3. Une fois que l’affichage des heures clignote, régler les heures en ap-
puyant sur le contacteur de sélection. 4. Appuyer sur le contacteur “MENU”,
l’affichage des minutes se met à cli-
gnoter.
5. Régler les minutes en utilisant le contacteur de sélection.
6. Appuyer sur le contacteur “MENU” pour revenir au menu des modes de
réglage.

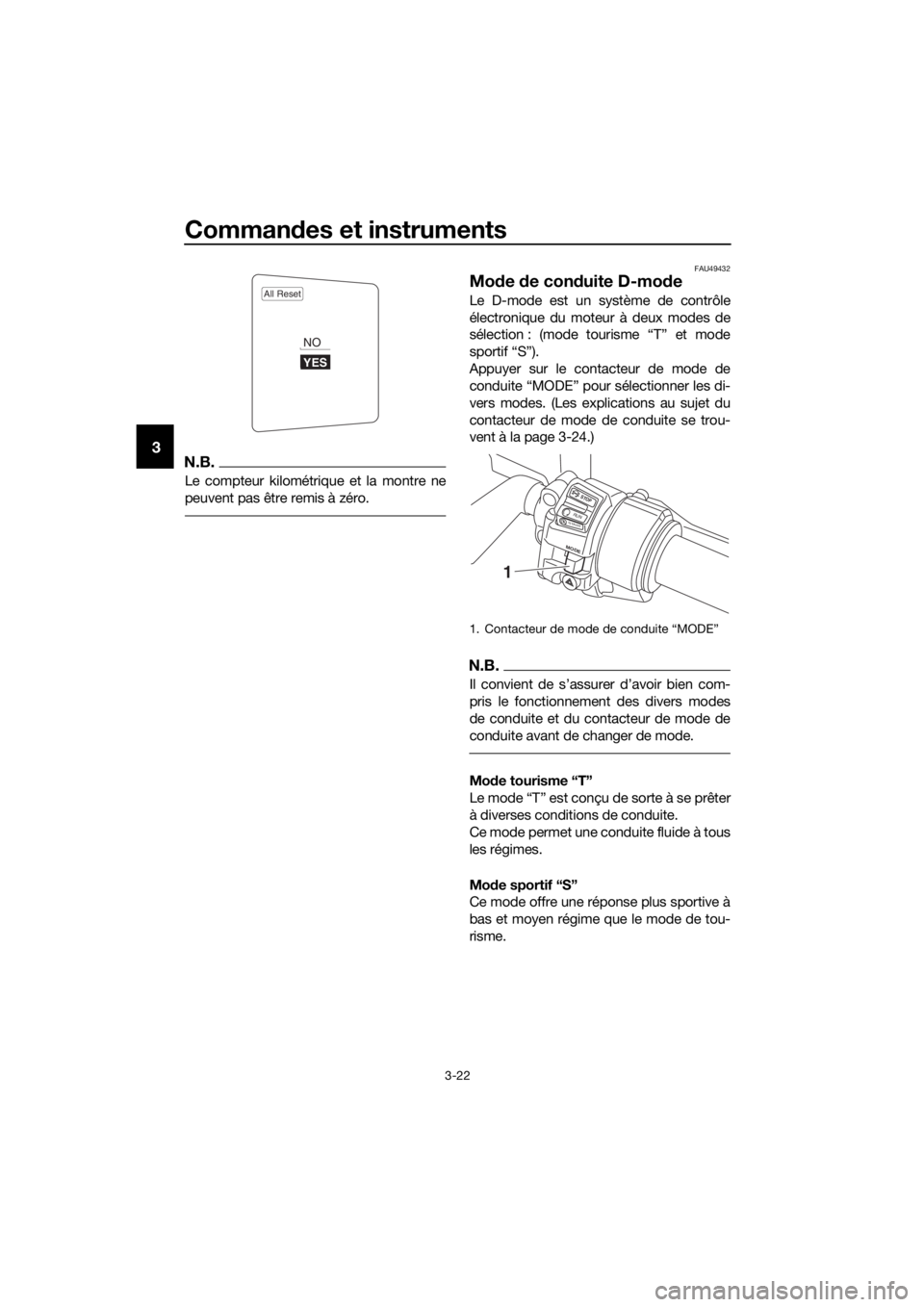

Remise à zéro de tous les éléments affichés
1. Utiliser le contacteur de sélection pour mettre “All Reset” en surbrillance.
2. Appuyer sur le contacteur “MENU”.
3. Utiliser le contacteur de sélection pour mettre “YES” en surbrillance, puis ap-
puyer sur le contacteur “MENU”.
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Brightness
MENU
Grip Warmer
Maintenance
Time Trip
Unit
Display
Brightness
Clock
Clock
555
MENU
Maintenance
Time Trip
Unit
Display
Brightness
Clock
All Reset
UB96F0F0.book Page 21 Tuesday, November 3, 2015 9:17 AM
Page 36 of 124
Commandes et instruments
3-22
3N.B.
Le compteur kilométriq ue et la montre ne
peuvent pas être remis à zéro.
FAU49432
Mod e de con duite D-mo de
Le D-mode est un système de contrôle
électronique du moteur à deux modes de
sélection : (mode tourisme “T” et mode
sportif “S”).
Appuyer sur le contacteur de mode de
conduite “MODE” pour sélectionner les di-
vers modes. (Les explications au sujet du
contacteur de mode de conduite se trou-
vent à la page 3-24.)
N.B.
Il convient de s’assurer d’avoir bien com-
pris le fonctionnement des divers modes
de conduite et du contacteur de mode de
conduite avant de changer de mode.
Mo de tourisme “T”
Le mode “T” est conçu de sorte à se prêter
à diverses conditions de conduite.
Ce mode permet une conduite fluide à tous
les régimes.
Mo de sportif “S”
Ce mode offre une réponse plus sportive à
bas et moyen régime que le mode de tou-
risme.
All Reset
YES
NO
1. Contacteur de mode de conduite “MODE”
STOP
MODE
RUNSTART
1
UB96F0F0.book Page 22 Tuesday, November 3, 2015 9:17 AM
Page 37 of 124
Commandes et instruments
3-23
3
FAU1234J
Contacteurs à la poignée
Gauche
Droite
FAU73020Inverseur feu de route/feu d e croise-
ment/Contacteur d ’appel de phare
“ / /PASS”
Placer ce contacteur sur “ ” pour allumer
le feu de route et sur “ ” pour allumer le
feu de croisement. Pour passer en feu de route, appuyer sur le
côté “PASS” du contacteur lorsque les
phares sont en feu de croisement.
N.B.
Les phares de virage
intérieurs s’allument
en feux de route.
FAU12461Contacteur des clignotants “ / ”
Pour signaler un virage à droite, pousser ce
contacteur vers la position “ ”. Pour si-
gnaler un virage à gauche, pousser ce
contacteur vers la position “ ”. Une fois
relâché, le contacteur retourne à sa posi-
tion centrale. Pour éteindre les clignotants,
appuyer sur le contacteur après que celui-
ci est revenu à sa position centrale.
FAU12501Contacteur d’avertisseur “ ”
Appuyer sur ce contacteur afin de faire re-
tentir l’avertisseur.
FAU54212Contacteur arrêt/marche/ démarrage
“//”
Pour lancer le moteur à l’aide du démar-
reur, placer ce contacteur sur “ ”, puis
appuyer vers le bas vers “ ”. Avant de
mettre le moteur en marche, il convient de
lire les instructions de mise en marche figu-
rant à la page 5-2.
En cas d’urgence, comme par exemple,
lors d’une chute ou d’un blocage de câble
des gaz, placer ce contacteur sur “ ” afin
de couper le moteur.
FAU12735Contacteur des feux de détresse “ ”
Quand la clé de contact est sur “ON”
ou “ ”, ce contacteur permet d’enclen-
cher les feux de détresse (clignotement si-
multané de tous les clignotants).

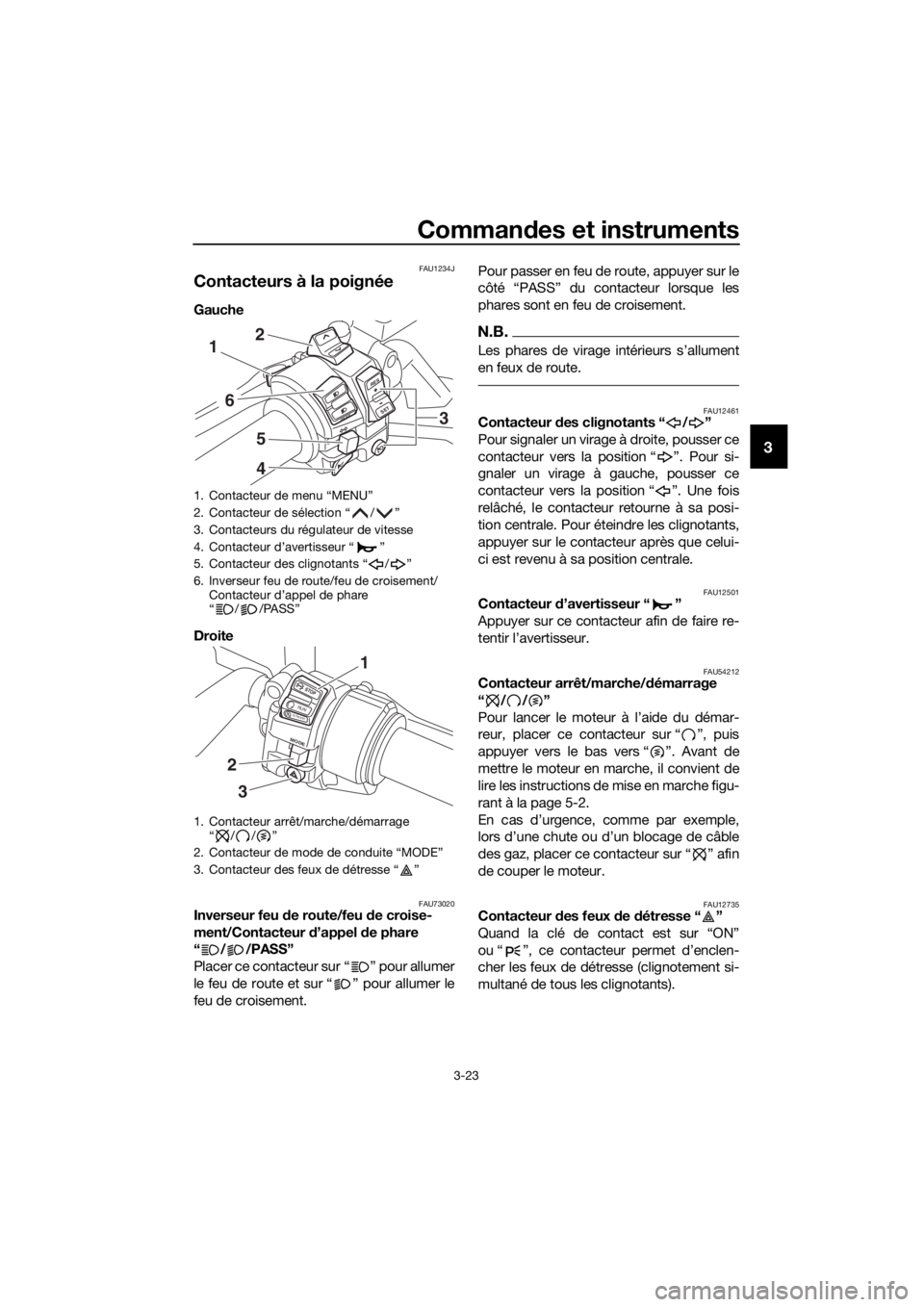

1. Contacteur de menu “MENU”
2. Contacteur de sélection “ / ”
3. Contacteurs du régulateur de vitesse
4. Contacteur d’avertisseur “ ”
5. Contacteur des clignotants “ / ”
6. Inverseur feu de route/feu de croisement/ Contacteur d’appel de phare
“ / /PASS”
1. Contacteur arrêt/ marche/démarrage
“//”
2. Contacteur de mode de conduite “MODE”
3. Contacteur des feux de détresse “ ”
RES
SETPA S S
1
6
5
4
2
3
STOP
MODE
RUNSTART
3
2
1
UB96F0F0.book Page 23 Tuesday, November 3, 2015 9:17 AM
Page 38 of 124
Commandes et instruments
3-24
3
Les feux de détresse s’utilisent en cas d’ur-
gence ou pour avertir les autres automobi-
listes du stationnement du véhicule à un
endroit pouvant représenter un danger.
ATTENTION
FCA10062
Ne pas laisser les feux d e détresse trop
longtemps allumés lorsque le moteur est
coupé, car la batterie pourrait se dé-
charger.
FAU12781Contacteurs du régulateur d e vitesse
Le régulateur de vitesse est expliqué à la
page 3-7.
FAU54231Contacteur de menu “MENU”
Ce contacteur permet d’effectuer des sé-
lections dans l’affichage des fonctions et
l’affichage des modes de réglage du bloc
de compteurs multifonctions.
Se reporter à “Bloc de compteurs multi-
fonctions” à la page 3-9 pour plus d’infor-
mations.
FAU54221Contacteur de sélection “ / ”
Ce contacteur permet d’effectuer des sé-
lections dans l’affichage des fonctions et
l’affichage des modes de réglage du bloc
de compteurs multifonctions.
Se reporter à “Bloc de compteurs multi-
fonctions” à la page 3-9 pour plus d’infor-
mations.
FAU54691Contacteur de mo de de con duite
“MODE”
AVERTISSEMENT
FWA15341
Ne pas changer de mo de de con duite
tant que le véhicule est en mouvement.
Ce contacteur permet de sélectionner le
mode de conduite tourisme “T” et le mode
de conduite sportif “S”. Pour pouvoir changer de mode de
conduite, il faut que la poignée des gaz soit
complètement fermée.
Le mode sélectionné s’affiche à l’écran du
mode de conduite. (Voir page 3-11.)
Le mode de conduite ne peut pas être mo-
difié lorsque le régulateur de vitesse est ac-
tivé.
UB96F0F0.book Page 24 Tuesday, November 3, 2015 9:17 AM
Page 39 of 124
Commandes et instruments
3-25
3
FAU12832
Levier d’embrayage
Le levier d’embrayage se trouve sur la poi-
gnée gauche du guidon. Pour débrayer, ti-
rer le levier vers la poignée. Pour embrayer,
relâcher le levier. Un fonctionnement en
douceur s’obtient en tirant le levier rapide-
ment et en le relâchant lentement.
Le levier d’embrayage est muni d’une mo-
lette de réglage de position. Pour régler la
distance entre le levier d’embrayage et la
poignée du guidon, tourner la molette de
réglage tout en éloignant le levier de la poi-
gnée en le repoussant. Il faut veiller à bien
aligner la position sélectionnée figurant sur
la molette et la flèche sur le levier d’em-
brayage.
Le levier d’embrayage est équipé d’un
contacteur d’embrayage, qui est un com-
posant du circuit du coupe-circuit d’allu-
mage. (Voir page 3-47.)
FAU12872
Sélecteur au pie d
Le sélecteur est situé du côté gauche de la
moto et s’utilise conjointement avec le le-
vier d’embrayage lors du changement des
6 vitesses à prise constante dont la boîte
de vitesses est équipée.

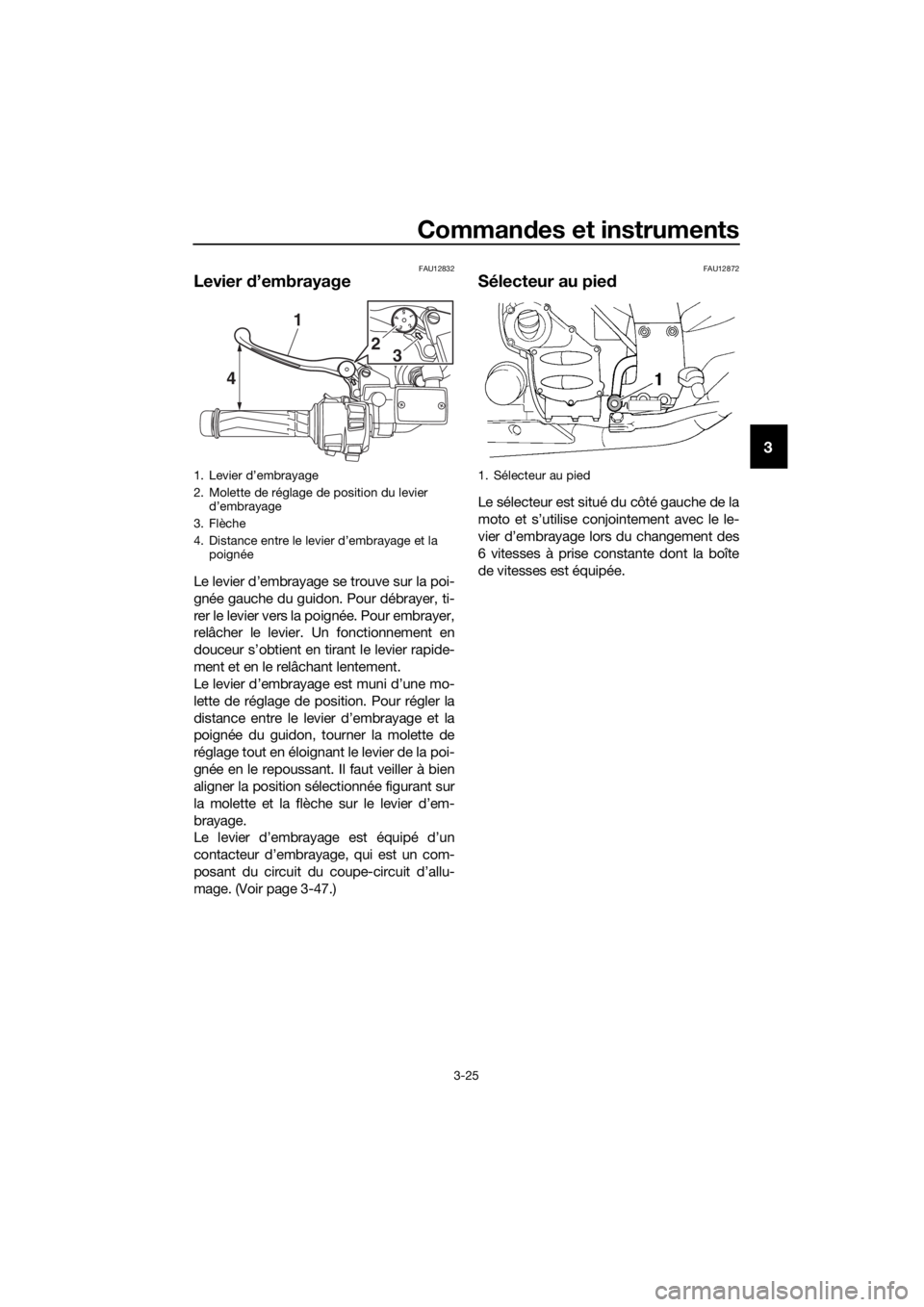

1. Levier d’embrayage
2. Molette de réglage de position du levier
d’embrayage
3. Flèche
4. Distance entre le levier d’embrayage et la poignée
15432
4 1
2
3
1. Sélecteur au pied
UB96F0F0.book Page 25 Tuesday, November 3, 2015 9:17 AM
Page 40 of 124
Commandes et instruments
3-26
3
FAU26825
Levier de frein
Le levier de frein se trouve sur la poignée
droite du guidon. Pour actionner le frein
avant, tirer le levier vers la poignée des gaz.
Le levier de frein est équipé d’une molette
de réglage de position. Pour régler la dis-
tance entre le levier de frein et la poignée
des gaz, tourner la molette de réglage tout
en éloignant le levier de la poignée en le re-
poussant. Il faut veiller à bien aligner la po-
sition de molette sélectionnée et la
marque “ ” sur le levier de frein.
FAU39542
Pé dale de frein
La pédale de frein est située du côté droit
du véhicule.
Ce modèle est équipé d’un système de frei-
nage couplé.
L’actionnement de la pédale de frein fait ef-
fet sur le frein arrière ainsi que sur une par-
tie du frein avant. Afin d’obtenir les pleines
performances de freinage, il convient d’ac-
tionner simultanément le levier et la pédale
de frein.

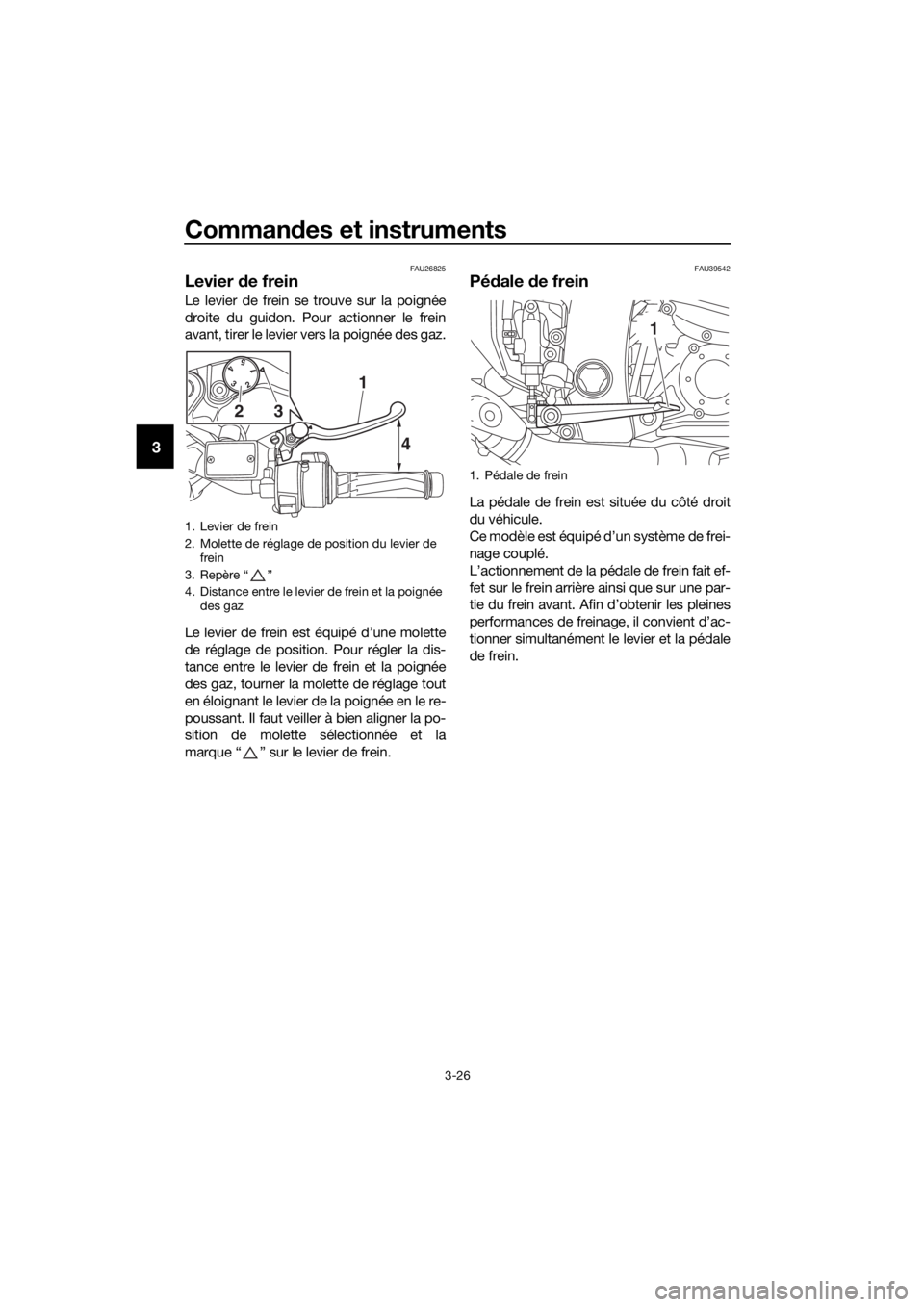

1. Levier de frein
2. Molette de réglage de position du levier de
frein
3. Repère “ ”
4. Distance entre le levier de frein et la poignée des gaz
154
32
4
1
32
1. Pédale de frein
1
UB96F0F0.book Page 26 Tuesday, November 3, 2015 9:17 AM
