Commandes et instruments
3-27
3
FAU73181
Système ABS
Le système d’antiblocage des roues (ABS)
de ce véhicule fait appel à un contrôle élec-
tronique agissant indépendamment sur la
roue avant et arrière.
Utiliser les freins avec système ABS
comme des freins traditionnels. Si le sys-
tème ABS est activé, des vibrations peu-
vent se faire ressentir au levier de frein ou à
la pédale de frein. Dans ce cas, continuer à
utiliser les freins et laisser le système ABS
fonctionner ; ne pas “pomper” sur les freins
au risque de réduire l’efficacité de freinage.
AVERTISSEMENT
FWA16051
Toujours conserver une d istance suffi-
sante par rapport au véhicule qui pré-
cèd e et de s’a dapter à la vitesse du trafic
même avec un système ABS.  Le système ABS est plus efficace
sur des distances de freinage plus
longues.
 Sur certaines surfaces (routes acci-
dentées ou recouvertes d e gra-
viers), un véhicule équipé d u sys-
tème ABS peut requérir une
d istance de freinage plus longue
qu’un véhicule sans système ABS.
Le système ABS est contrôlé par un bloc de
commande électronique (ECU). En cas de
panne du système, le freinage se fait de fa-
çon conventionnelle.
N.B.
 Le système ABS effectue un test
d’auto-diagnostic à chaque fois que le
véhicule démarre lorsque la clé de
contact est tournée à la position “ON”
et que la vitesse atteint une vitesse de
10 km/h (6 mi/h). Durant ce test, un
“claquement” peut être audible dans
le modulateur de pression et une vi-
bration est ressentie au niveau du le-
vier ou de la pédale de frein dès qu’ils sont actionnés. Ces phénomènes
sont normaux et n’indiquent pas une
défaillance.
 Ce système ABS dispose d’un mode
de test produisant des vibrations au
levier ou à la pédale de frein lorsque le
système fonctionne. Des outils spé-
ciaux sont toutefois nécessaires. Il
convient donc de s’adresser à un con-
cessionnaire Yamaha.
ATTENTION
FCA16831
Éloigner tous types d’aimants (y compris
d oigts et tournevis magnétiques, etc.)
d es moyeux de roue avant et arrière,
sous peine d e risquer d’endommager les
rotors magnétiques équipant les
moyeux, ce qui empêcherait le bon fonc-
tionnement du système ABS et d u sys-
tème de freinage couplé.
1. Moyeu de roue avant
1. Moyeu de roue arrière
1
1
UB96F0F0.book Page 27 Tuesday, November 3, 2015 9:17 AM

Commandes et instruments
3-28
3
FAU54271
Système de régulation antipati-
nage
Le système de régulation antipatinage per-
met de contrôler le patinage de roue lors
d’accélérations sur des chaussées glis-
santes, telles les routes non-goudronnées
ou mouillées. Si les capteurs détectent que
la roue arrière commence à patiner (rotation
incontrôlée), le système de régulation anti-
patinage entre en action et contrôle la puis-
sance du moteur jusqu’à la normalisation
de la motricité. Le témoin/témoin d’alerte
“TCS” clignote pour avertir le pilote de l’ac-
tivation du système de régulation antipati-
nage.
N.B.
Le pilote peut également remarquer une lé-
gère modification du bruit du moteur et de
l’échappement lors de l’activation du sys-
tème.
AVERTISSEMENT
FWA15432
Le système d e régulation antipatinage
ne supprime pas la nécessité d’a dapter
sa con duite aux con ditions de la route.
Le système n’empêche pas la perte d e
motricité lors d e la conduite à d es vi-
tesses excessives à l’abor d d e virages,
lors d’accélérations brutales à un angle
d ’inclinaison important, ou lors d e frei-
nages, et il n’empêche pas le patinage
d e la roue avant. Comme avec toute
autre moto, il convient d’exercer de la
pru dence à l’approche de surfaces po-
tentiellement glissantes et d’éviter les
surfaces particulièrement glissantes.
Lorsque la clé de contact est tournée sur
“ON”, le système de régulation antipati-
nage s’allume automatiquement.
Le système de régulation antipatinage ne
peut être allumé ou éteint manuellement
que lorsque la clé de contact est en posi-
tion “ON” et que la moto est à l’arrêt.
N.B.
Désactiver le système de régulation antipa-
tinage en cas d’embourbement, d’enlise-
ment, etc., afin de faciliter le dégagement
de la roue arrière.
ATTENTION
FCA16801
Recourir exclusivement aux pneus spé-
cifiés. (Voir page 6-21.) Le montage de
pneus de taille différente empêcherait le
contrôle a déquat du patinage.
Activation/ désactivation du système d e
régulation antipatinage
AVERTISSEMENT
FWA15441
Veiller à effectuer tout réglage du sys-
tème de régulation antipatinage le véhi-
cule à l’arrêt. Un réglage effectué pen-
d ant la con duite risque de distraire et
augmente ainsi les risques d’acci dents.
Pour le désactiver, appuyer sur le bouton
“TCS” du bloc de compteurs multifonc-
tions pendant au moins 2 secondes. Le té-
moin/témoin d’alerte “TCS” s’allume.
Pour l’activer, appuyer de nouveau sur le
bouton “TCS”. Le témoin/témoin d’alerte
“TCS” s’éteint.
1. Bouton “TCS”
2. Témoin/témoin d’avertissement du système
de régulation antipatinage “TCS”
12
UB96F0F0.book Page 28 Tuesday, November 3, 2015 9:17 AM

Commandes et instruments
3-29
3
Réactivation
Le système de régulation antipatinage se
désactive dans les cas suivants :
 La roue arrière est tournée alors que la
béquille centrale est déployée et que
la clé de contact se trouve sur “ON”.
 La roue avant ou la roue arrière se
soulèvent pendant la conduite.
 Patinage de roue arrière excessif.
Si le système de régulation antipatinage est
désactivé, le témoin/témoin d’alerte “TCS”
et le témoin d’alerte de panne du moteur
s’allument.
Pour remettre à zéro le système de régula-
tion antipatinage
Tourner la clé de contact sur “OFF”. Atten-
dre au moins 1 seconde, puis tourner la clé
de contact sur “ON”. Le témoin/témoin
d’alerte “TCS” devrait s’éteindre et la régu-
lation antipatinage s’activer. Le témoin
d’alerte de panne du moteur devrait
s’éteindre dès que la moto atteint 20 km/h
(12 mi/h). Si le témoin/témoin d’alerte
“TCS” et/ou le témoin d’alerte de panne du
moteur restent allumés après la remise à
zéro, il reste possible d’utiliser la moto,
mais il faut la faire contrôler par un conces-
sionnaire Yamaha dès que possible.
FAU13075
Bouchon du réservoir de carbu-
rant
Ouverture du bouchon du réservoir de
carburant
Relever le cache-serrure du bouchon du ré-
servoir de carburant, introduire la clé dans
la serrure, puis la tourner 1/4 de tour dans
le sens des aiguilles d’une montre. La ser-
rure est alors déverrouillée et le bouchon du
réservoir de carburant peut être ouvert.
Fermeture du bouchon du réservoir de
carburant
1. Remettre le bouchon en place, la clé étant insérée dans la serrure.
2. Tourner la clé dans le sens inverse des
aiguilles d’une montre jusqu’à sa posi-
tion initiale, la retirer, puis refermer le
cache-serrure.
N.B.
Le bouchon ne peut être refermé si la clé
n’est pas dans la serrure. De plus, la clé ne
peut être retirée si le bouchon n’est pas re-
fermé et verrouillé correctement.
1. Déverrouiller.
2. Cache-serrure du bouc hon de réservoir de
carburant
2
1
UB96F0F0.book Page 29 Tuesday, November 3, 2015 9:17 AM

Commandes et instruments
3-30
3
AVERTISSEMENT
FWA11092
S’assurer que le bouchon du réservoir
d e carburant est refermé correctement
après avoir effectué le plein. Une fuite de
carburant constitue un risque d’incen-
d ie.
FAU13222
Carburant
S’assurer que le niveau d’essence est suf-
fisant.
AVERTISSEMENT
FWA10882
L’essence et les vapeurs d ’essence sont
extrêmement inflammables. Pour limiter
les risques d’incen dies et d’explosions,
et donc de blessures, lors des ravitaille-
ments, il convient de suivre ces instruc-
tions.
1. Avant de faire le plein, couper le mo- teur et s’assurer que personne n’a en-
fourché le véhicule. Ne jamais effec-
tuer le plein à proximité d’étincelles,
de flammes ou d’autres sources de
chaleur, telles que les chauffe-eau et
séchoirs, et surtout, ne pas fumer.
2. Ne pas remplir le réservoir de carbu-
rant à l’excès. En effectuant le plein de
carburant, veiller à introduire l’embout
du tuyau de la pompe dans l’orifice de
remplissage du réservoir de carbu-
rant. Ne pas remplir au-delà du fond
du tube de remplissage. Comme le
carburant se dilate en se réchauffant,
du carburant risque de s’échapper du
réservoir sous l’effet de la chaleur du
moteur ou du soleil.
1. Tube de remplissage du réservoir de carburant
2. Niveau de carburant maximum
UB96F0F0.book Page 30 Tuesday, November 3, 2015 9:17 AM

Commandes et instruments
3-31
3
3. Essuyer immédiatement toute coulure
de carburant. ATTENTION : Essuyer
immé diatement toute coulure d e
carburant à l’ai de d’un chiffon pro-
pre, sec et doux. En effet, le carbu-
rant risque d ’abîmer les surfaces
peintes ou les pièces en plastique.
[FCA10072]
4. Bien veiller à fermer correctement le bouchon du réservoir de carburant.
AVERTISSEMENT
FWA15152
L’essence est délétère et peut provo-
quer blessures ou la mort. Manipuler
l’essence avec pru dence. Ne jamais si-
phonner de l’essence avec la bouche. En
cas d’ingestion d’essence, d’inhalation
importante de vapeur d ’essence ou
d ’éclaboussure dans les yeux, consulter
immé diatement un mé decin. En cas
d ’éclaboussure d’essence sur la peau,
se laver immé diatement à l’eau et au sa-
von. En cas d’éclaboussure d’essence
sur les vêtements, changer immé diate-
ment de vêtements.
FAU49743
ATTENTION
FCA11401
Utiliser uniquement d e l’essence sans
plomb. L’utilisation d’essence avec
plomb en dommagerait gravement cer-
taines pièces du moteur, telles que les
soupapes, les segments, ainsi que le
système d’échappement.
Ce moteur Yamaha fonctionne à l’essence
ordinaire sans plomb d’un indice d’octane
recherche de minimum 95. Si des cogne-
ments ou cliquetis surviennent, utiliser une
marque d’essence différente ou une es-
sence super sans plomb. L’essence sans
plomb prolonge la durée de service des
bougies et réduit les frais d’entretien.
Carburants essence-alcool
Il existe deux types de carburants essence-
alcool : l’un à l’éthanol et l’autre au métha-
nol. Le carburant à l’éthanol peut être utilisé
lorsque la concentration en éthanol ne dé-
passe pas 10 % (E10). Yamaha déconseille
l’utilisation de carburant au méthanol. En
effet, celui-ci risque d’endommager le sys-
tème d’alimentation en carburant ou de
modifier le comportement du véhicule.
Carburant recomman dé:
Essence ordinaire sans plomb
(essence-alcool [E10] acceptable)
Capacité du réservoir de carburant :
25 L (6.6 US gal, 5.5 Imp.gal)
Quantité de la réserve :
5.5 L (1.45 US gal, 1.21 Imp.gal)
UB96F0F0.book Page 31 Tuesday, November 3, 2015 9:17 AM

Commandes et instruments
3-32
3
FAU72970
Durite d e trop-plein du réservoir
d e carburant
N.B.
Se référer à la page 6-12 pour plus de dé-
tails sur la durite de mise à l’air.
Avant d’utiliser la moto :
 S’assurer que la durite de trop-plein
du réservoir de carburant est bran-
chée correctement.
 S’assurer que la durite de trop-plein
du réservoir de carburant n’est ni cra-
quelée ni autrement endommagée, et
la remplacer si nécessaire.
 S’assurer que l’extrémité de la durite
n’est pas obstruée et, si nécessaire,
nettoyer la durite.
 S’assurer que la durite de trop-plein
du réservoir de carburant est intro-
duite dans le collier à pince.
FAU13447
Pots catalytiques
Le système d’échappement de ce véhicule
est équipé de pots catalytiques.
AVERTISSEMENT
FWA10863
Le système d’échappement est brûlant
lorsque le moteur a tourné. Pour éviter
tout risque d’incen die et de brûlures :
 Ne pas garer le véhicule à proximité
d’objets ou matériaux posant un
risque d’incen die, tel que de l’herbe
ou d’autres matières facilement in-
flammables.
 Garer le véhicule de façon à limiter
les risques que d es piétons ou des
enfants touchent le circuit d’échap-
pement brûlant.
 S’assurer que le système d’échap-
pement est refroi di avant d ’effec-
tuer tout travail sur le véhicule.
 Ne pas faire tourner le moteur au
ralenti pour plus de quelques minu-
tes. Un ralenti prolongé pourrait
provoquer une accumulation de
chaleur.
ATTENTION
FCA10702
Utiliser uniquement de l’essence sans
plomb. L’utilisation d ’essence avec
plomb va en dommager irrémé diable-
ment le pot catalytique.
1. Durite de trop-plein de réservoir de carburant
2. Collier
2
1
UB96F0F0.book Page 32 Tuesday, November 3, 2015 9:17 AM

Commandes et instruments
3-33
3
FAU39496
Selles
Selle du passager
Dépose de la selle du passager
1. Introduire la clé dans la serrure de la selle, puis la tourne r dans le sens in-
verse des aiguilles d’une montre.
2. Soulever l’avant de la selle du passa- ger, puis tirer celle-ci vers l’avant.
Mise en place de la selle du passager
1. Insérer comme illustré les ergots à l’arrière de la selle dans les supports
de selle, puis appuyer à l’avant de la
selle afin de la verrouiller correcte-
ment.
2. Retirer la clé. Selle
du pilote
Dépose de la selle du pilote
1. Retirer la selle du passager.
2. Pousser le levier de verrouillage de la selle du pilote, situé sous l’arrière de la
selle, vers la gauche comme illustré,
puis retirer la selle.
Mise en place de la selle du pilote
1. Insérer l’ergot à l’avant de la selle dans le support de selle, comme illus-
tré, puis appuyer à l’arrière de la selle
afin de la verrouiller.
2. Remettre la selle du passager en place.
N.B.
Avant de démarrer, s’assurer que les
selles sont correctement en place.
1. Serrure de selle
2. Déverrouiller.
1. Patte de fixation
2. Support de selle
1
21. Levier de verrouillage de la selle du pilote
2. Selle du pilote
1. Patte de fixation
2. Support de selle
UB96F0F0.book Page 33 Tuesday, November 3, 2015 9:17 AM

Commandes et instruments
3-34
3
 En procédant comme suit, il est possi-
ble d’adapter la hauteur de la selle du
pilote à la posture de conduite du pi-
lote. (Voir la section suivante.)FAU39633
Réglage de la hauteur de la selle
d u pilote
La hauteur de la selle du pilote est réglable
sur deux positions.
La hauteur de la selle du pilote est réglée à
la position basse à la livraison du véhicule.
Réglage de la hauteur de la selle d u pi-
lote à la position haute 1. Déposer la selle du pilote. (Voir page
3-33.)
2. Retirer le dispositif de réglage de la hauteur de la selle du pilote en le tirant
vers le haut.
3. Disposer le cache du support de la selle du pilote à la position inférieure,
comme illustré.
1. Position basse
2. Position haute
1. Dispositif de réglage de la hauteur de la selle du pilote
UB96F0F0.book Page 34 Tuesday, November 3, 2015 9:17 AM

Commandes et instruments
3-35
3

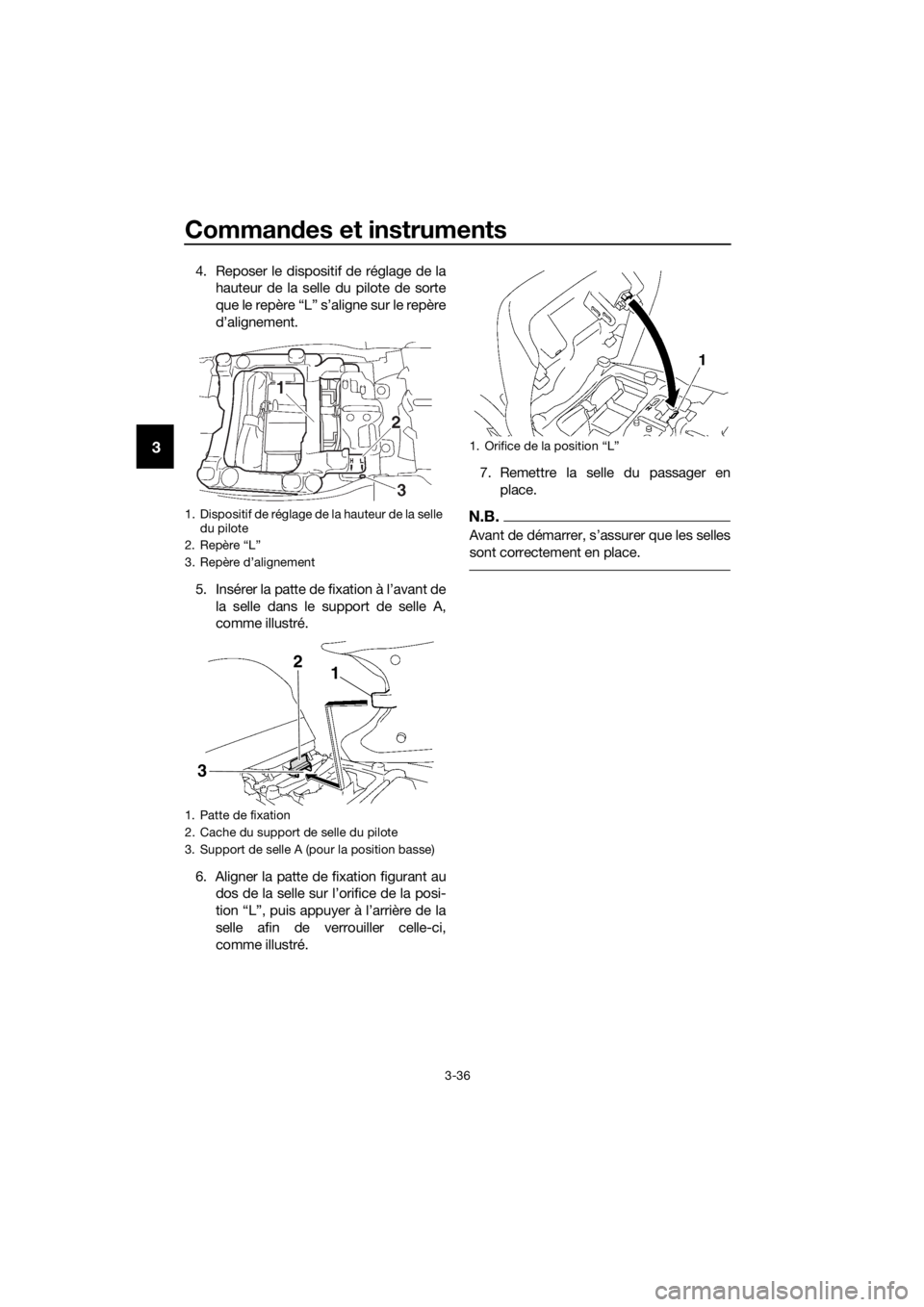

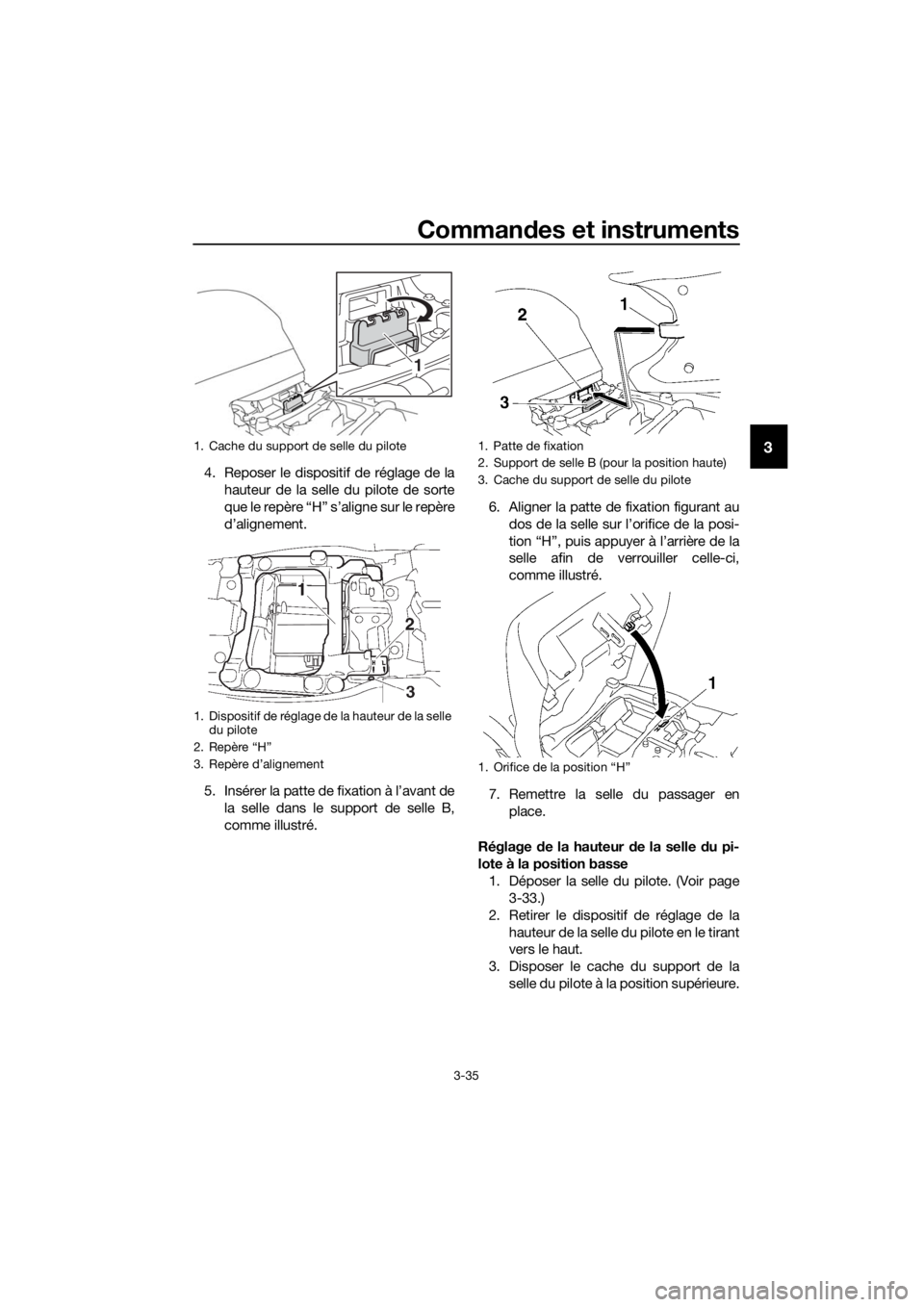

4. Reposer le dispositif de réglage de la
hauteur de la selle du pilote de sorte
que le repère “H” s’aligne sur le repère
d’alignement.
5. Insérer la patte de fixation à l’avant de la selle dans le support de selle B,
comme illustré. 6. Aligner la patte de fixation figurant au
dos de la selle sur l’orifice de la posi-
tion “H”, puis appuyer à l’arrière de la
selle afin de verrouiller celle-ci,
comme illustré.
7. Remettre la selle du passager en place.
Réglage de la hauteur de la selle du pi-
lote à la position basse 1. Déposer la selle du pilote. (Voir page 3-33.)
2. Retirer le dispositif de réglage de la hauteur de la selle du pilote en le tirant
vers le haut.
3. Disposer le cache du support de la selle du pilote à la position supérieure.
1. Cache du support de selle du pilote
1. Dispositif de réglage de la hauteur de la selle du pilote
2. Repère “H”
3. Repère d’alignement
1
1. Patte de fixation
2. Support de selle B (pour la position haute)
3. Cache du support de selle du pilote
1. Orifice de la position “H”
UB96F0F0.book Page 35 Tuesday, November 3, 2015 9:17 AM

Commandes et instruments
3-36
3
4. Reposer le dispositif de réglage de la
hauteur de la selle du pilote de sorte
que le repère “L” s’aligne sur le repère
d’alignement.
5. Insérer la patte de fixation à l’avant de la selle dans le support de selle A,
comme illustré.
6. Aligner la patte de fixation figurant au dos de la selle sur l’orifice de la posi-
tion “L”, puis appuyer à l’arrière de la
selle afin de verrouiller celle-ci,
comme illustré. 7. Remettre la selle du passager en
place.
N.B.
Avant de démarrer, s’assurer que les selles
sont correctement en place.
1. Dispositif de réglage de la hauteur de la selle du pilote
2. Repère “L”
3. Repère d’alignement
1. Patte de fixation
2. Cache du support de selle du pilote
3. Support de selle A (pour la position basse)
12
3
1. Orifice de la position “L”
UB96F0F0.book Page 36 Tuesday, November 3, 2015 9:17 AM
