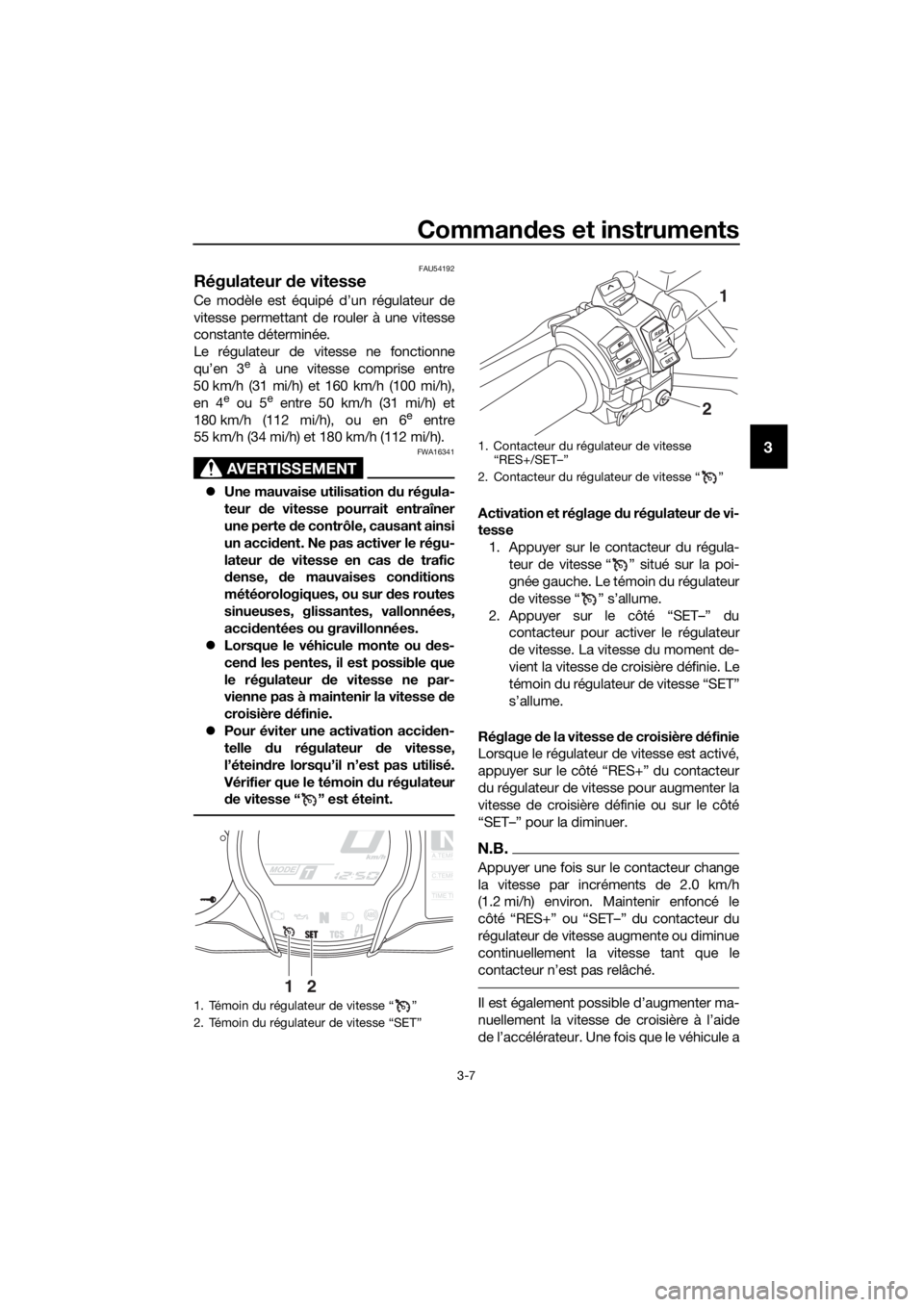

Page 21 of 124
Commandes et instruments
3-7
3
FAU54192
Régulateur de vitesse
Ce modèle est équipé d’un régulateur de
vitesse permettant de rouler à une vitesse
constante déterminée.
Le régulateur de vitesse ne fonctionne
qu’en 3
e à une vitesse comprise entre
50 km/h (31 mi/h) et 160 km/h (100 mi/h),
en 4
e ou 5e entre 50 km/h (31 mi/h) et
180 km/h (112 mi/h), ou en 6e entre
55 km/h (34 mi/h) et 180 km/h (112 mi/h).
AVERTISSEMENT
FWA16341
Une mauvaise utilisation du régula-
teur de vitesse pourrait entraîner
une perte de contrôle, causant ainsi
un acci dent. Ne pas activer le régu-
lateur de vitesse en cas de trafic
d ense, de mauvaises con ditions
météorologiques, ou sur des routes
sinueuses, glissantes, vallonnées,
acci dentées ou gravillonnées.
Lorsque le véhicule monte ou des-
cen d les pentes, il est possible que
le régulateur de vitesse ne par-
vienne pas à maintenir la vitesse de
croisière définie.
Pour éviter une activation acci den-
telle du régulateur d e vitesse,
l’étein dre lorsqu’il n’est pas utilisé.
Vérifier que le témoin d u régulateur
d e vitesse “ ” est éteint.
Activation et réglage d u régulateur de vi-
tesse
1. Appuyer sur le contacteur du régula- teur de vitesse “ ” situé sur la poi-
gnée gauche. Le témoin du régulateur
de vitesse “ ” s’allume.
2. Appuyer sur le côté “SET–” du contacteur pour activer le régulateur
de vitesse. La vitesse du moment de-
vient la vitesse de croisière définie. Le
témoin du régulateur de vitesse “SET”
s’allume.
Réglage de la vitesse de croisière définie
Lorsque le régulateur de vitesse est activé,
appuyer sur le côté “RES+” du contacteur
du régulateur de vitesse pour augmenter la
vitesse de croisière définie ou sur le côté
“SET–” pour la diminuer.
N.B.
Appuyer une fois sur le contacteur change
la vitesse par incréments de 2.0 km/h
(1.2 mi/h) environ. Maintenir enfoncé le
côté “RES+” ou “SET–” du contacteur du
régulateur de vitesse augmente ou diminue
continuellement la vitesse tant que le
contacteur n’est pas relâché.
Il est également possible d’augmenter ma-
nuellement la vitesse de croisière à l’aide
de l’accélérateur. Une fois que le véhicule a1. Témoin du régulateur de vitesse “ ”
2. Témoin du régulateur de vitesse “SET”
NA.TEMP
C.TEMP
TIME TR
21
1. Contacteur du régulateur de vitesse “RES+/SET–”
2. Contacteur du régulateur de vitesse “ ”
RES
SETPA S S
1
2
UB96F0F0.book Page 7 Tuesday, November 3, 2015 9:17 AM

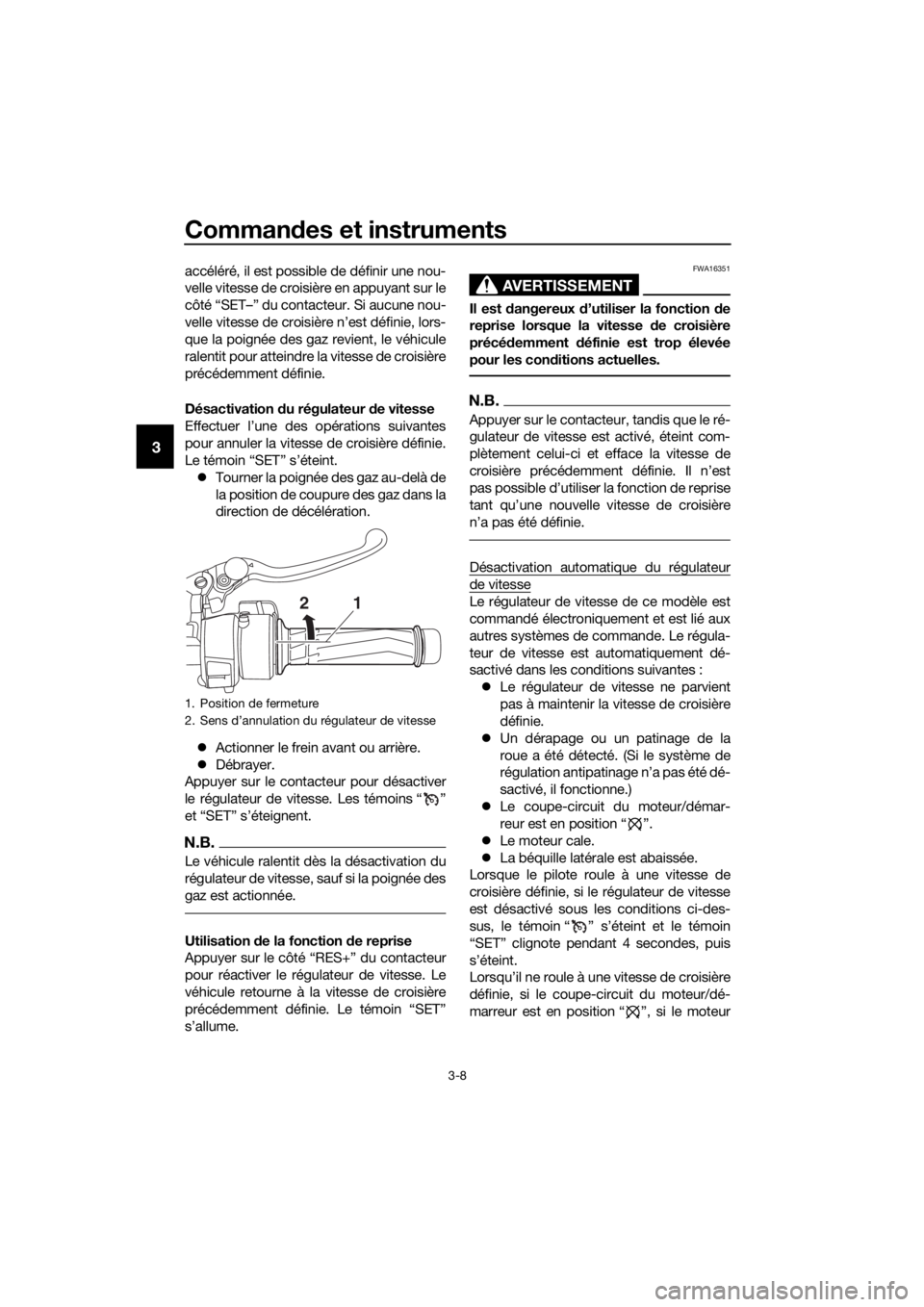

Page 22 of 124
Commandes et instruments
3-8
3
accéléré, il est possible de définir une nou-
velle vitesse de croisière en appuyant sur le
côté “SET–” du contacteur. Si aucune nou-
velle vitesse de croisière n’est définie, lors-
que la poignée des gaz revient, le véhicule
ralentit pour atteindre la vitesse de croisière
précédemment définie.
Désactivation du régulateur d e vitesse
Effectuer l’une des opérations suivantes
pour annuler la vitesse de croisière définie.
Le témoin “SET” s’éteint. Tourner la poignée des gaz au-delà de
la position de coupure des gaz dans la
direction de décélération.
Actionner le frein avant ou arrière.
Débrayer.
Appuyer sur le contacteur pour désactiver
le régulateur de vitesse. Les témoins “ ”
et “SET” s’éteignent.
N.B.
Le véhicule ralentit dès la désactivation du
régulateur de vitesse, sauf si la poignée des
gaz est actionnée.
Utilisation de la fonction d e reprise
Appuyer sur le côté “RES+” du contacteur
pour réactiver le régulateur de vitesse. Le
véhicule retourne à la vitesse de croisière
précédemment définie. Le témoin “SET”
s’allume.
AVERTISSEMENT
FWA16351
Il est d angereux d’utiliser la fonction d e
reprise lorsque la vitesse d e croisière
précéd emment définie est trop élevée
pour les con ditions actuelles.
N.B.
Appuyer sur le contacteur, tandis que le ré-
gulateur de vitesse est activé, éteint com-
plètement celui-ci et efface la vitesse de
croisière précédemment définie. Il n’est
pas possible d’utiliser la fonction de reprise
tant qu’une nouvelle vitesse de croisière
n’a pas été définie.
Désactivation automatique du régulateur
de vitesse
Le régulateur de vitesse de ce modèle est
commandé électroniquement et est lié aux
autres systèmes de commande. Le régula-
teur de vitesse est automatiquement dé-
sactivé dans les conditions suivantes :
Le régulateur de vitesse ne parvient
pas à maintenir la vitesse de croisière
définie.
Un dérapage ou un patinage de la
roue a été détecté. (Si le système de
régulation antipatinage n’a pas été dé-
sactivé, il fonctionne.)
Le coupe-circuit du moteur/démar-
reur est en position “ ”.
Le moteur cale.
La béquille latérale est abaissée.
Lorsque le pilote roule à une vitesse de
croisière définie, si le régulateur de vitesse
est désactivé sous les conditions ci-des-
sus, le témoin “ ” s’éteint et le témoin
“SET” clignote pendant 4 secondes, puis
s’éteint.
Lorsqu’il ne roule à une vitesse de croisière
définie, si le coupe-circuit du moteur/dé-
marreur est en position “ ”, si le moteur
1. Position de fermeture
2. Sens d’annulation du régulateur de vitesse
21
UB96F0F0.book Page 8 Tuesday, November 3, 2015 9:17 AM

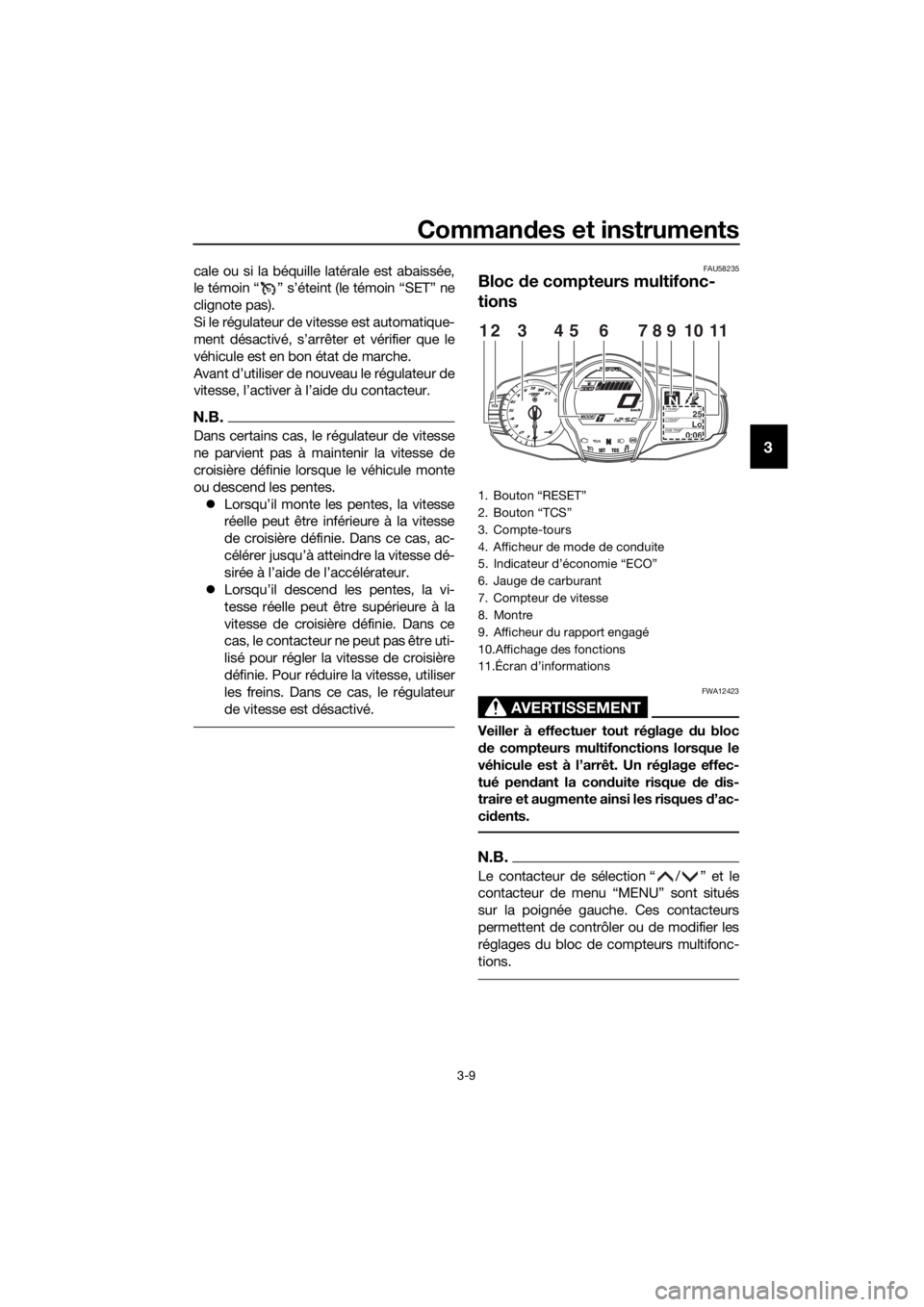

Page 23 of 124
Commandes et instruments
3-9
3
cale ou si la béquille latérale est abaissée,
le témoin “ ” s’éteint (le témoin “SET” ne
clignote pas).
Si le régulateur de vitesse est automatique-
ment désactivé, s’arrêter et vérifier que le
véhicule est en bon état de marche.
Avant d’utiliser de nouveau le régulateur de
vitesse, l’activer à l’aide du contacteur.
N.B.
Dans certains cas, le régulateur de vitesse
ne parvient pas à maintenir la vitesse de
croisière définie lorsque le véhicule monte
ou descend les pentes.
Lorsqu’il monte les pentes, la vitesse
réelle peut être inférieure à la vitesse
de croisière définie. Dans ce cas, ac-
célérer jusqu’à atteindre la vitesse dé-
sirée à l’aide de l’accélérateur.
Lorsqu’il descend les pentes, la vi-
tesse réelle peut être supérieure à la
vitesse de croisière définie. Dans ce
cas, le contacteur ne peut pas être uti-
lisé pour régler la vitesse de croisière
définie. Pour réduire la vitesse, utiliser
les freins. Dans ce cas, le régulateur
de vitesse est désactivé.
FAU58235
Bloc de compteurs multifonc-
tions
AVERTISSEMENT
FWA12423
Veiller à effectuer tout réglage du bloc
d e compteurs multifonctions lorsque le
véhicule est à l’arrêt. Un réglage effec-
tué pen dant la con duite risque d e dis-
traire et augmente ainsi les risques d’ac-
ci dents.
N.B.
Le contacteur de sélection “ / ” et le
contacteur de menu “MENU” sont situés
sur la poignée gauche. Ces contacteurs
permettent de contrôler ou de modifier les
réglages du bloc de compteurs multifonc-
tions.
1. Bouton “RESET”
2. Bouton “TCS”
3. Compte-tours
4. Afficheur de mode de conduite
5. Indicateur d’économie “ECO”
6. Jauge de carburant
7. Compteur de vitesse
8. Montre
9. Afficheur du rapport engagé
10.Affichage des fonctions
11.Écran d’informations
GEARN25A.TEMP ˚C
LoC.TEMP˚C
0:06TIME TRIP
1231145786910
UB96F0F0.book Page 9 Tuesday, November 3, 2015 9:17 AM

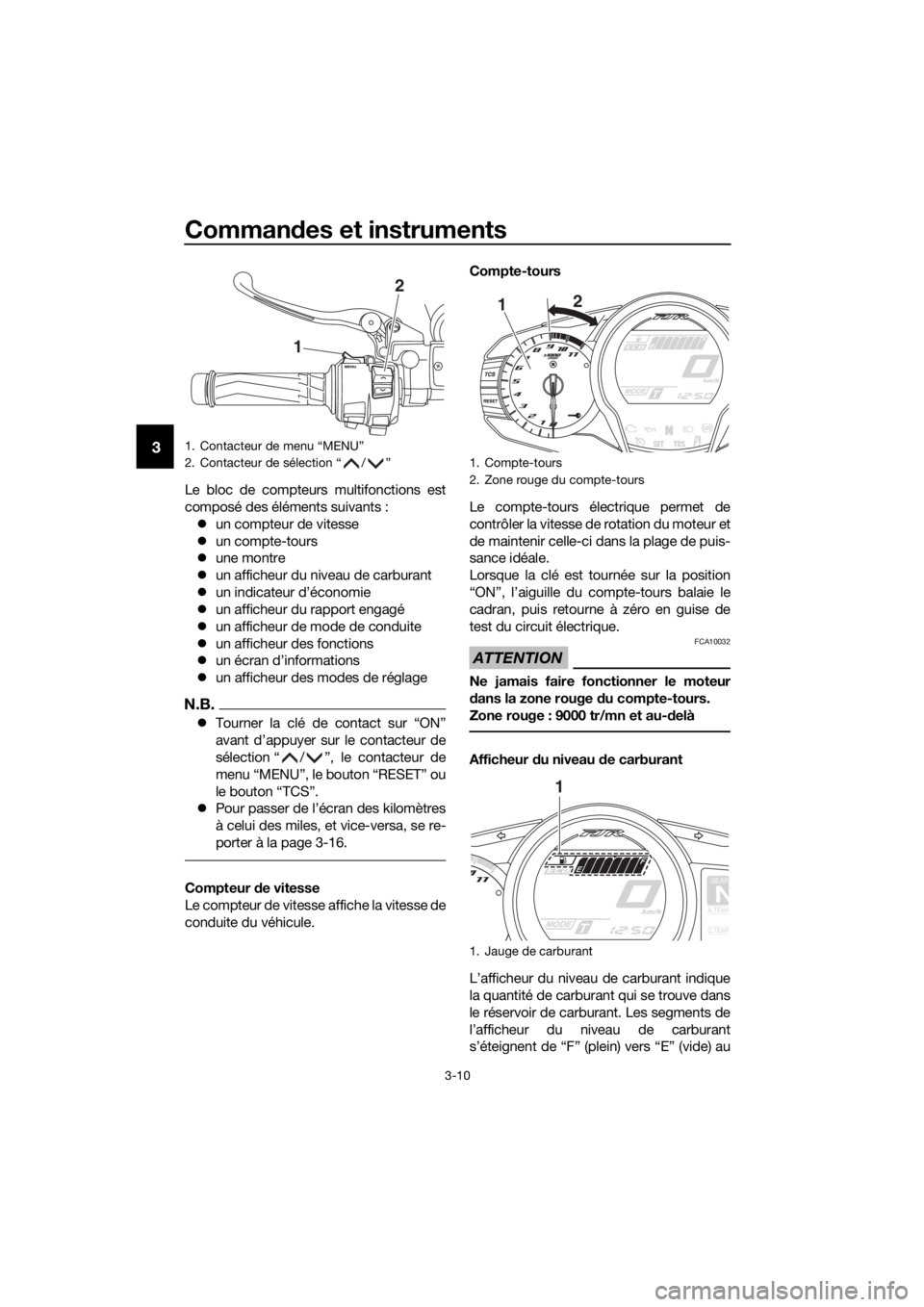

Page 24 of 124
Commandes et instruments
3-10
3
Le bloc de compteurs multifonctions est
composé des éléments suivants :
un compteur de vitesse
un compte-tours
une montre
un afficheur du niveau de carburant
un indicateur d’économie
un afficheur du rapport engagé
un afficheur de mode de conduite
un afficheur des fonctions
un écran d’informations
un afficheur des modes de réglage
N.B.
Tourner la clé de contact sur “ON”
avant d’appuyer sur le contacteur de
sélection “ / ”, le contacteur de
menu “MENU”, le bouton “RESET” ou
le bouton “TCS”.
Pour passer de l’écran des kilomètres
à celui des miles, et vice-versa, se re-
porter à la page 3-16.
Compteur de vitesse
Le compteur de vitesse affiche la vitesse de
conduite du véhicule. Compte-tours
Le compte-tours électrique permet de
contrôler la vitesse de rotation du moteur et
de maintenir celle-ci dans la plage de puis-
sance idéale.
Lorsque la clé est tournée sur la position
“ON”, l’aiguille du compte-tours balaie le
cadran, puis retourne à zéro en guise de
test du circuit électrique.
ATTENTION
FCA10032
Ne jamais faire fonctionner le moteur
d
ans la zone rouge d u compte-tours.
Zone rouge : 9000 tr/mn et au- delà
Afficheur du niveau d e carburant
L’afficheur du niveau de carburant indique
la quantité de carburant qui se trouve dans
le réservoir de carburant. Les segments de
l’afficheur du niveau de carburant
s’éteignent de “F” (plein) vers “E” (vide) au
1. Contacteur de menu “MENU”
2. Contacteur de sélection “ / ”
1
2
1. Compte-tours
2. Zone rouge du compte-tours
1. Jauge de carburant
1 2
GEAR
NA.TEMP
C.TEMP
1
UB96F0F0.book Page 10 Tuesday, November 3, 2015 9:17 AM
Page 25 of 124
Commandes et instruments
3-11
3
fur et à mesure que le niveau de carburant
diminue. Lorsque le dernier segment se
met à clignoter, il convient de refaire le plein
dès que possible.
Quand la clé de contact est tournée à la po-
sition “ON”, tous les segments de l’écran
multifonction s’affichent brièvement en
guise de test du circuit électrique.
N.B.
Si un problème est détecté dans le circuit
électrique de l’afficheur du niveau de car-
burant, tous les segments de l’afficheur du
niveau de carburant clignotent. Faire
contrôler le véhicule par un concession-
naire Yamaha.
In dicateur d’économie
Cet indicateur s’allume lorsque le pilote
adopte un style de conduite soucieux de
l’environnement, qui limite la consomma-
tion de carburant. Il s’éteint lorsque le véhi-
cule est à l’arrêt.
N.B.
Suivre les conseils suivants en vue d’éco-
nomiser le carburant : Éviter les régimes très élevés lors des
accélérations.
Voyager à vitesse constante.
Choisir la vitesse adaptée à la vitesse
du véhicule.
Afficheur du rapport engagé
Cet afficheur indique le rapport sélec-
tionné. Le point mort est signalé par “ ”
et par le témoin de point mort “ ”.
Afficheur de mo de de con duite
Cet afficheur indique le mode de conduite
sélectionné : Mode tourisme “T” ou mode
sportif “S”. Pour plus de détails sur les
modes et leur sélection, se reporter aux pa-
ges 3-22 et 3-24.
1. Indicateur d’économie “ECO”
GEAR
NA.TEMP
C.TEMP
1
1. Témoin du point mort “ ”
2. Afficheur du rapport engagé
1. Afficheur de mode de conduite
GEARN25A.TEMP ˚C
LoC.TEMP˚C
0:06TIME TRIP
12
GEAR
NA.TEMP
C.TEMP
1
UB96F0F0.book Page 11 Tuesday, November 3, 2015 9:17 AM

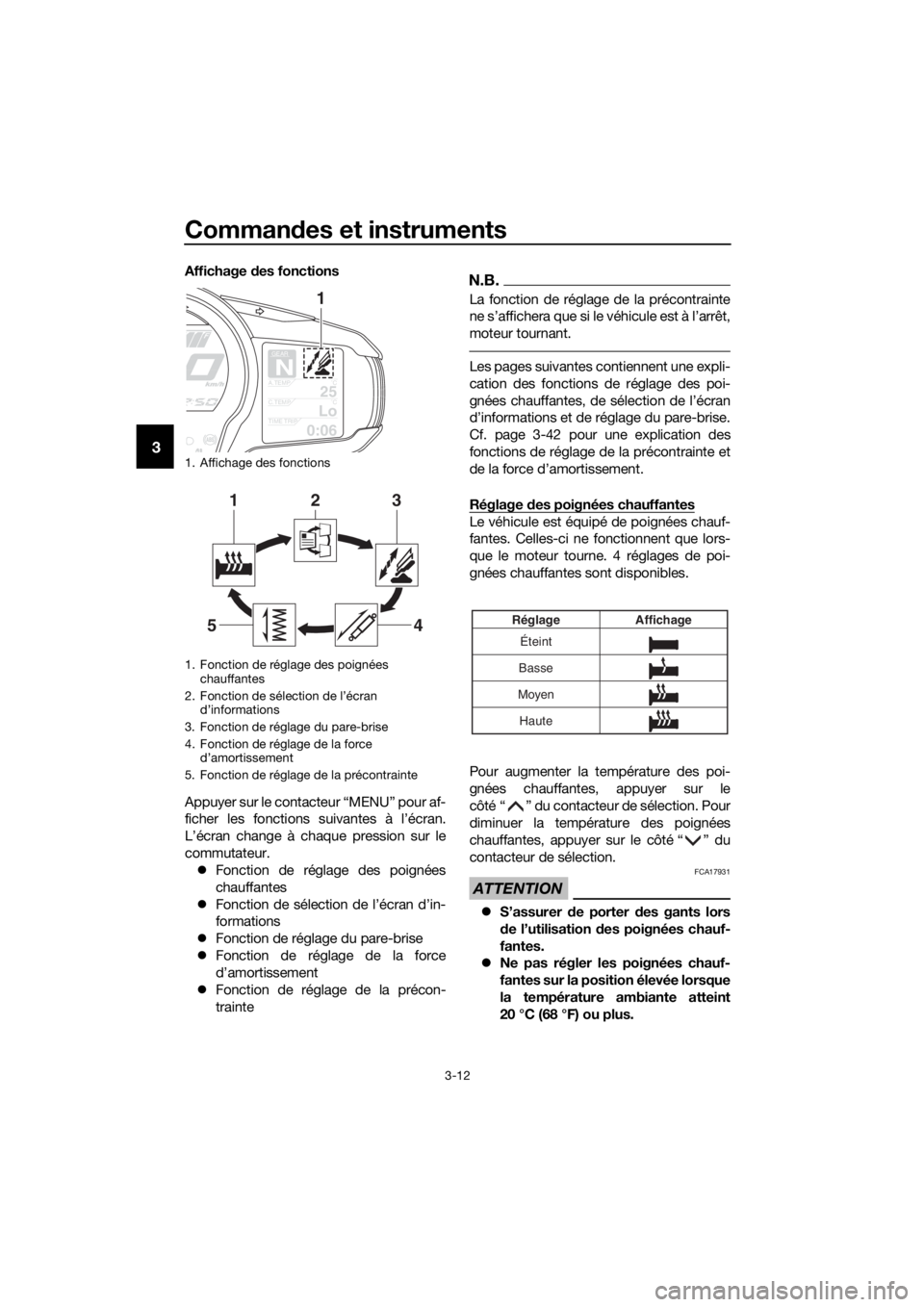

Page 26 of 124
Commandes et instruments
3-12
3
Affichage des fonctions
Appuyer sur le contacteur “MENU” pour af-
ficher les fonctions suivantes à l’écran.
L’écran change à chaque pression sur le
commutateur. Fonction de réglage des poignées
chauffantes
Fonction de sélection de l’écran d’in-
formations
Fonction de réglage du pare-brise
Fonction de réglage de la force
d’amortissement
Fonction de réglage de la précon-
trainteN.B.
La fonction de réglage de la précontrainte
ne s’affichera que si le véhicule est à l’arrêt,
moteur tournant.
Les pages suivantes contiennent une expli-
cation des fonctions de réglage des poi-
gnées chauffantes, de sélection de l’écran
d’informations et de réglage du pare-brise.
Cf. page 3-42 pour une explication des
fonctions de réglage de la précontrainte et
de la force d’amortissement.
Réglage des poignées chauffantes
Le véhicule est équipé de poignées chauf-
fantes. Celles-ci ne fonctionnent que lors-
que le moteur tourne. 4 réglages de poi-
gnées chauffantes sont disponibles.
Pour augmenter la température des poi-
gnées chauffantes, appuyer sur le
côté “ ” du contacteur de sélection. Pour
diminuer la température des poignées
chauffantes, appuyer sur le côté “ ” du
contacteur de sélection.
ATTENTION
FCA17931
S’assurer de porter des gants lors
d e l’utilisation des poignées chauf-
fantes.
Ne pas régler les poignées chauf-
fantes sur la position élevée lorsque
la température ambiante atteint
20 °C (68 °F) ou plus.
1. Affichage des fonctions
1. Fonction de réglage des poignées
chauffantes
2. Fonction de sélection de l’écran d’informations
3. Fonction de réglage du pare-brise
4. Fonction de réglage de la force d’amortissement
5. Fonction de réglage de la précontrainte
GEAR
N
25A.TEMP ˚C
LoC.TEMP˚C
0:06TIME TRIP
1
213
45Éteint
Basse
Moyen Affichage
Réglage
Haute
UB96F0F0.book Page 12 Tuesday, November 3, 2015 9:17 AM
Page 27 of 124
Commandes et instruments
3-13
3
Si la poignée de gauche ou la poi-
gnée des gaz sont usées ou en-
d ommagées, ne plus utiliser les
poignées chauffantes, et remplacer
les poignées.
Sélection de l’écran d ’informations
3 écrans d’informations sont disponibles. Il
est possible de passer d’un écran d’infor-
mations sélectionné à l’autre en appuyant
sur le contacteur de sélection.
Les éléments suivants s’affichent sur les
écrans d’informations :
un compteur kilométrique
des totalisateurs journaliers
un totalisateur de la réserve
une estimation de l’autonomie
un afficheur du temps écoulé
un afficheur de la température atmos-
phérique
un afficheur de la température du li-
quide de refroidissement
un afficheur de la consommation
moyenne
un afficheur de la consommation de
carburant instantanée
Il est possible de sélectionner les éléments
affichés sur chaque écran d’informations.
Pour définir ou sélectionner les éléments
affichés, se reporter à la page 3-16. Affichage du compteur kilométrique :
Le compteur kilométrique indique la dis-
tance totale parcourue par le véhicule.
Affichage des totalisateurs journaliers :
“TRIP-1” et “TRIP-2” affichent la distance
parcourue depuis leur dernière remise à
zéro.
N.B.
Le compteur kilométrique se bloque à
999999 et ne peut pas être réinitialisé.
Les compteurs journaliers se re-
mettent à zéro et continuent à comp-
ter après 9999.9.
Lorsqu’il ne reste qu’environ 5.5 L (1.45 US
gal, 1.21 Imp.gal) de carburant dans le ré-
servoir, le dernier segment de la jauge de
carburant commence à clignoter. En outre,
l’écran d’informations passe automatique-
ment en mode de réserve de carburant
“TRIP-F” et commence à afficher la dis-
tance parcourue à partir de cet instant.

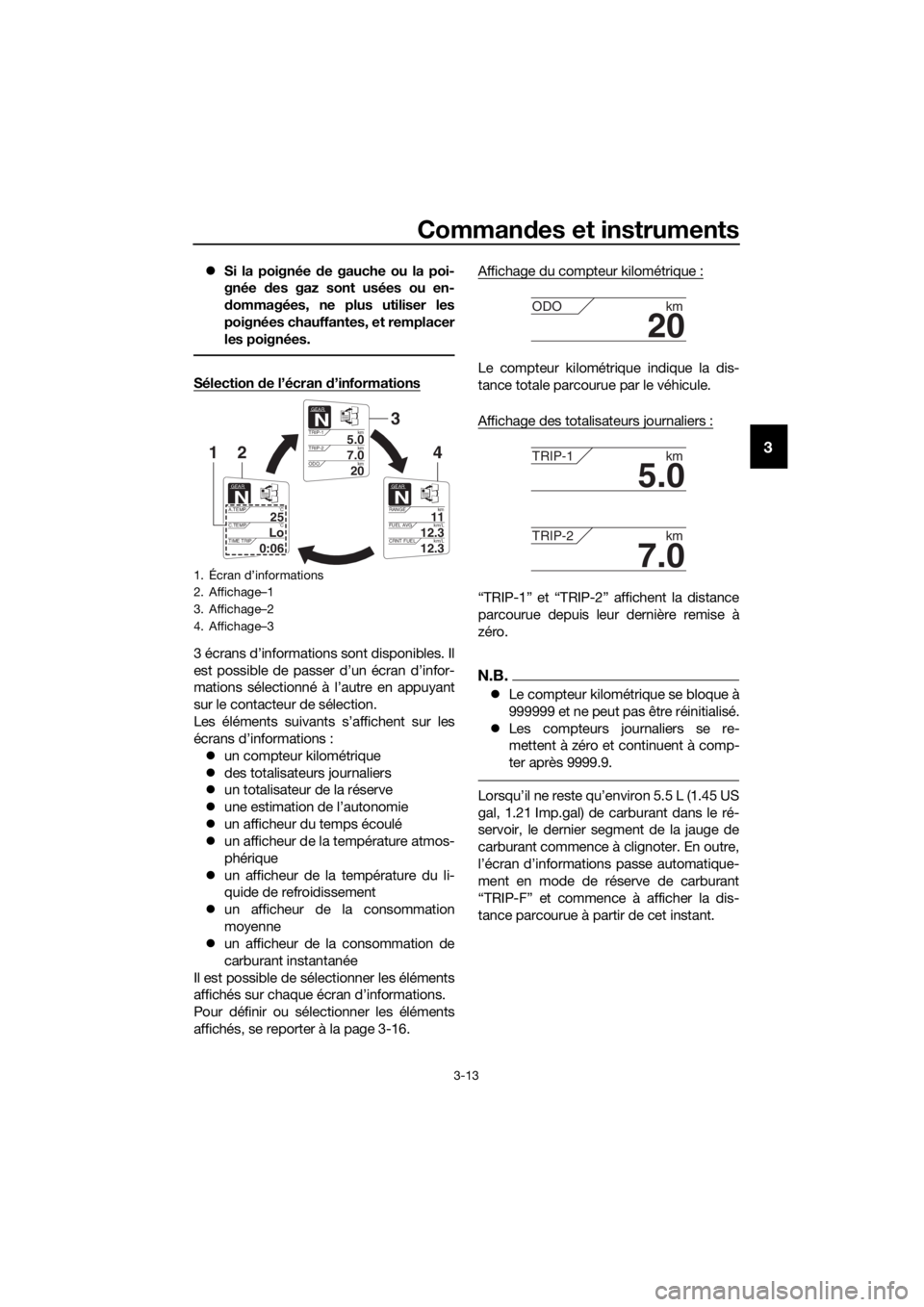

1. Écran d’informations
2. Affichage–1
3. Affichage–2
4. Affichage–3
GEARN
5.0TRIP-1 km
7.0TRIP-2km
km
20ODO
GEARN
11RANGEkm
12.3FUEL AVG km/L
km/L
12.3CRNT FUEL
GEARN
25A.TEMP ˚C
LoC.TEMP ˚C
0:06TIME TRIP
3
421
20
ODOkm
5.0
TRIP-1km
7.0
TRIP-2km
UB96F0F0.book Page 13 Tuesday, November 3, 2015 9:17 AM
Page 28 of 124
Commandes et instruments
3-14

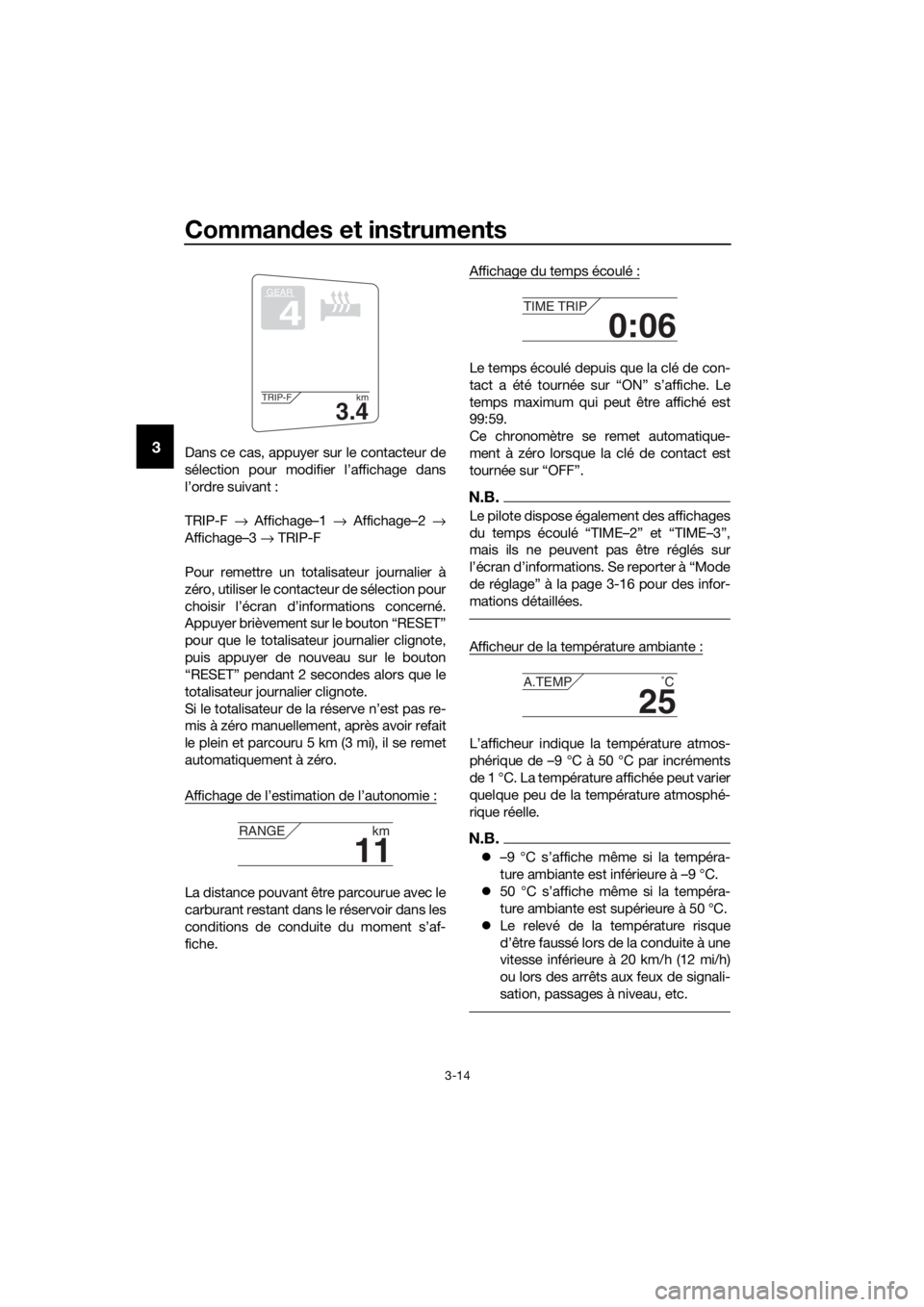

3Dans ce cas, appuyer sur le contacteur de
sélection pour modifier l’affichage dans
l’ordre suivant :
TRIP-F → Affichage–1 → Affichage–2 →
Affichage–3 → TRIP-F
Pour remettre un totalisateur journalier à
zéro, utiliser le contacteur de sélection pour
choisir l’écran d’informations concerné.
Appuyer brièvement sur le bouton “RESET”
pour que le totalisateur journalier clignote,
puis appuyer de nouveau sur le bouton
“RESET” pendant 2 secondes alors que le
totalisateur journalier clignote.
Si le totalisateur de la réserve n’est pas re-
mis à zéro manuellement, après avoir refait
le plein et parcouru 5 km (3 mi), il se remet
automatiquement à zéro.
Affichage de l’estimation de l’autonomie :
La distance pouvant être parcourue avec le
carburant restant dans le réservoir dans les
conditions de conduite du moment s’af-
fiche. Affichage du temps écoulé :
Le temps écoulé depuis que la clé de con-
tact a été tournée sur “ON” s’affiche. Le
temps maximum qui peut être affiché est
99:59.
Ce chronomètre se remet automatique-
ment à zéro lorsque la clé de contact est
tournée sur “OFF”.
N.B.
Le pilote dispose également des affichages
du temps écoulé “TIME–2” et “TIME–3”,
mais ils ne peuvent pas être réglés sur
l’écran d’informations. Se reporter à “Mode
de réglage” à la page 3-16 pour des infor-
mations détaillées.
Afficheur de la température ambiante :
L’afficheur indique la température atmos-
phérique de –9 °C à 50 °C par incréments
de 1 °C. La température affichée peut varier
quelque peu de la température atmosphé-
rique réelle.
N.B.
–9 °C s’affiche même si la tempéra-
ture ambiante est inférieure à –9 °C.
50 °C s’affiche même si la tempéra-
ture ambiante est supérieure à 50 °C.
Le relevé de la température risque
d’être faussé lors de la conduite à une
vitesse inférieure à 20 km/h (12 mi/h)
ou lors des arrêts aux feux de signali-
sation, passages à niveau, etc.
GEAR
4
3.4
TRIP-F km
11
RANGEkm
0:06
TIME TRIP
25
A.TEMP ˚C
UB96F0F0.book Page 14 Tuesday, November 3, 2015 9:17 AM
Page 29 of 124
Commandes et instruments
3-15
3

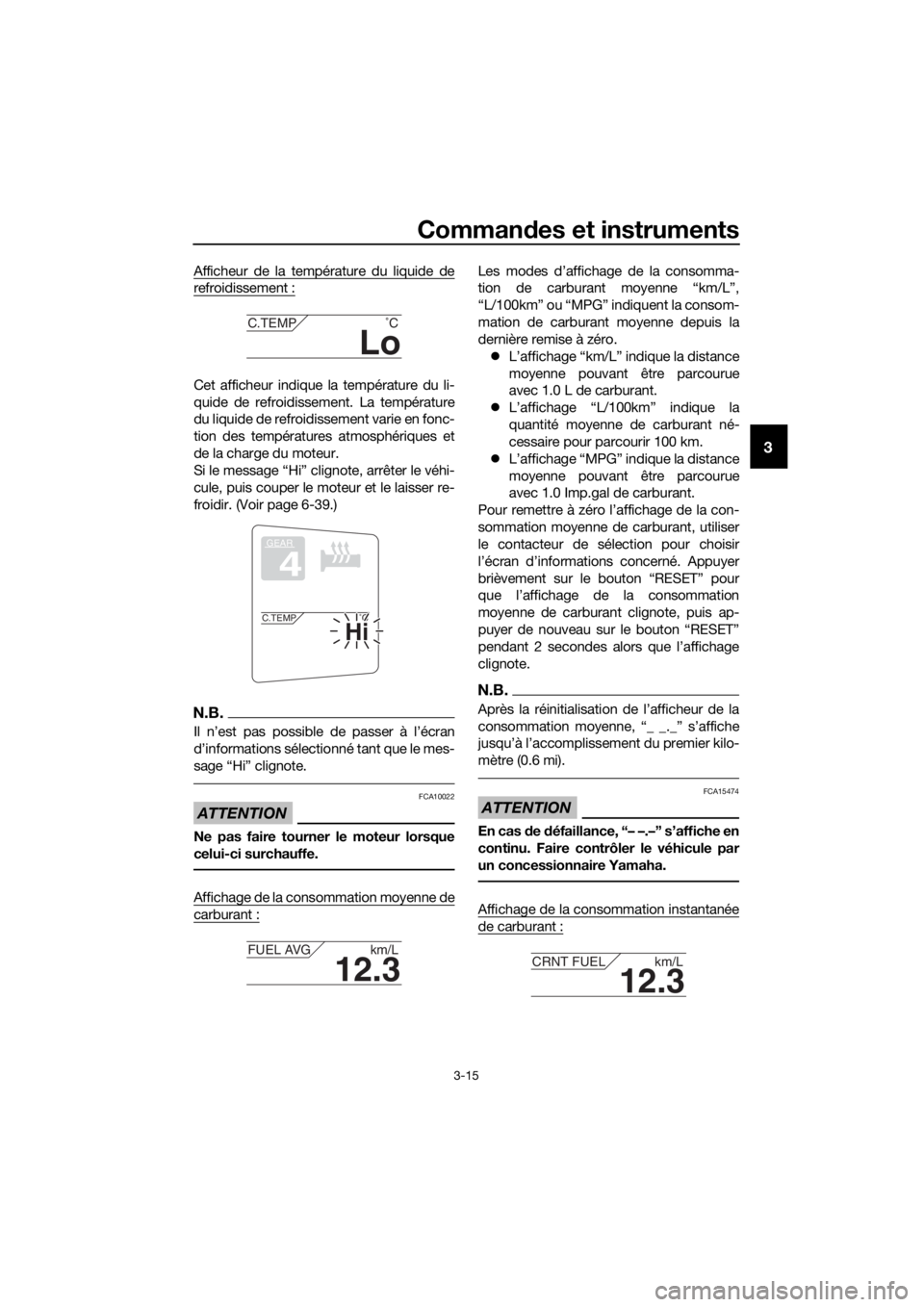

Afficheur de la température du liquide de
refroidissement :
Cet afficheur indique la température du li-
quide de refroidissement. La température
du liquide de refroidissement varie en fonc-
tion des températures atmosphériques et
de la charge du moteur.
Si le message “Hi” clignote, arrêter le véhi-
cule, puis couper le moteur et le laisser re-
froidir. (Voir page 6-39.)
N.B.
Il n’est pas possible de passer à l’écran
d’informations sélectionné tant que le mes-
sage “Hi” clignote.
ATTENTION
FCA10022
Ne pas faire tourner le moteur lorsque
celui-ci surchauffe.
Affichage de la consommation moyenne de
carburant :
Les modes d’affichage de la consomma-
tion de carburant moyenne “km/L”,
“L/100km” ou “MPG” indiquent la consom-
mation de carburant moyenne depuis la
dernière remise à zéro.
L’affichage “km/L” indique la distance
moyenne pouvant être parcourue
avec 1.0 L de carburant.
L’affichage “L/100km” indique la
quantité moyenne de carburant né-
cessaire pour parcourir 100 km.
L’affichage “MPG” indique la distance
moyenne pouvant être parcourue
avec 1.0 Imp.gal de carburant.
Pour remettre à zéro l’affichage de la con-
sommation moyenne de carburant, utiliser
le contacteur de sélection pour choisir
l’écran d’informations concerné. Appuyer
brièvement sur le bouton “RESET” pour
que l’affichage de la consommation
moyenne de carburant clignote, puis ap-
puyer de nouveau sur le bouton “RESET”
pendant 2 secondes alors que l’affichage
clignote.
N.B.
Après la réinitialisation de l’afficheur de la
consommation moyenne, “_ _._” s’affiche
jusqu’à l’accomplissement du premier kilo-
mètre (0.6 mi).
ATTENTION
FCA15474
En cas de défaillance, “– –.–” s’affiche en
continu. Faire contrôler le véhicule par
un concessionnaire Yamaha.
Affichage de la consommation instantanée
de carburant :
Lo
C.TEMP ˚C
GEAR
4
Hi
C.TEMP˚C
12.3
FUEL AVG km/L
12.3
CRNT FUEL km/L
UB96F0F0.book Page 15 Tuesday, November 3, 2015 9:17 AM
Page 30 of 124
Commandes et instruments
3-16
3
Les modes d’affichage de la consomma-
tion de carburant instantanée “km/L”,
“L/100km” ou “MPG” indiquent la consom-
mation de carburant dans les conditions de
conduite actuelles.
L’affichage “km/L” indique la distance
pouvant être parcourue avec 1.0 L de
carburant.
L’affichage “L/100km” indique la
quantité de carburant nécessaire pour
parcourir 100 km.
L’affichage “MPG” indique la distance
pouvant être parcourue avec
1.0 Imp.gal de carburant.
N.B.
“_ _._” s’affiche toutefois lors de la conduite
à une vitesse inférieure à 10 km/h (6 mi/h).
ATTENTION
FCA15474
En cas d e défaillance, “– –.–” s’affiche en
continu. Faire contrôler le véhicule par
un concessionnaire Yamaha.
Réglage d e la position du pare-brise
Pour relever le pare-brise, appuyer sur le
côté “ ” du contacteur de sélection. Pour
abaisser le pare-brise, appuyer sur le
côté “ ” du contacteur de sélection.
Mo de de réglage
N.B.
Pour pouvoir effectuer tout réglage
dans ce mode, la boîte de vitesses
doit être au point mort et le véhicule
doit être à l’arrêt.
Le fait de passer une vitesse et dé-
marrer ou de tourner la clé de contact
sur “OFF” enregistre tous les réglages
effectués, puis ferme le mode de ré-
glage.
Pousser et maintenir le contacteur de menu
“MENU” enfoncé pendant 2 secondes pour
entrer dans le mode de réglage. Pour quit-
ter ce mode et retourner à l’affichage nor-
mal, maintenir de nouveau le contacteur de
menu “MENU” enfoncé pendant au moins
2 secondes.
1. Affichage des modes de réglage
MENUGrip WarmerMaintenanceTime TripUnitDisplayBrightnessClock
1
Affichage Description
Cette fonction permet de
choisir entre les réglages
Low, Middle et High (Bas,
Moyen et Haut) sur 10 ni-
veaux de température.
Cette fonction vous per-
met de vérifier et de réini-
tialiser l’intervalle entre vi-
danges d’huile “OIL”
(distance parcourue) et les
entretiens périodiques
“FREE-1” et “FREE-2”.
Grip Warmer
Maintenance
UB96F0F0.book Page 16 Tuesday, November 3, 2015 9:17 AM
