YAMAHA FJR1300AE 2018 Manuale de Empleo (in Spanish)

Funciones de los instrumentos y man dos
3-37
3
SAU39482
Caja de accesorios
La caja de accesorios se encuentra al lado
del panel de instrumentos.
Para abrir la caja de accesorios
1. Introduzca la llave en el interruptor principal y gírela a la posición “ON”.
2. Pulse el botón de la caja de acceso-
rios y, a continuación, abra la tapa.
3. Gire la llave a la posición “OFF” para preservar la batería.
Para cerrar la caja de accesorios
1. Baje la tapa.
2. Extraiga la llave.
ATENCIÓN
SCA11802
No coloque en la caja de accesorios ob-
jetos sensibles al calor. La caja d e acce-
sorios pue de calentarse cuan do el
motor está en marcha o el vehículo se
encuentra expuesto al sol.
ADVERTENCIA
SWA11422
 No sobrepase el limite d e carga de
0.3 kg (0.66 lb) de la caja de acceso-
rios.
 No sobrepase la carga máxima d e
212 kg (467 lb) del vehículo.
SAU39612
Ajuste de la luz d e los faros
Los mandos de ajuste de los faros se utili-
zan para aumentar o disminuir la altura del
haz luminoso. Puede ser necesario ajustar
los faros para incrementar la visibilidad o
para no deslumbrar a otros conductores
cuando se lleva más o menos carga de lo
habitual. Observe los códigos y reglamen-
tos locales cuando vaya a ajustar los faros.
Para aumentar la altura de la luz de los fa-
ros, gire los mandos en la dirección (a).
Para reducir la altura de la luz de los faros,
gire los mandos en la dirección (b).
1. Tapa de la caja de accesorios
2. Caja de accesorios
3. Botón de la caja de accesorios
1
23
1. Mando de ajuste de la luz del faro
11
(b)(a)(b)(a)
UB96S1S0.book Page 37 Thursday, July 6, 2017 9:46 AM

Funciones de los instrumentos y man dos
3-38
3
SAU39642
Posición del manillar
El manillar se puede ajustar en tres posicio-
nes según las preferencias del conductor.
Haga ajustar la posición del manillar en un
concesionario Yamaha.
SAU54151
Apertura y cierre de las tomas de
ventilación del carena do
Las tomas de ventilación del carenado se
pueden abrir 20 mm (0.79 in) para aumen-
tar la ventilación según las condiciones de
conducción.
Para abrir una toma de ventilación d el
carenad o
1. Extraiga la fijación rápida.
2. Desplace hacia delante el panel de la
toma de ventilación del carenado para
desenganchar los salientes de las ra-
nuras inferiores y luego extraiga el pa-
nel.
3. Introduzca los salientes en las ranuras superiores y desplace el panel hacia
atrás.
1. Manillar
11
1. Posición cerrada
2. Posición abierta
1. Panel de toma de ventilación del carenado
2. Ranura inferior
3. Fijación rápida
12
3
1
2
UB96S1S0.book Page 38 Thursday, July 6, 2017 9:46 AM

Funciones de los instrumentos y man dos
3-39
3
4. Coloque la fijación rápida.
Para cerrar una toma de ventilación del
carenad o
1. Extraiga la fijación rápida.
2. Desplace hacia delante el panel de la
toma de ventilación del carenado para
desenganchar los salientes de las ra-
nuras superiores y luego extraiga el
panel.
3. Introduzca los salientes en las ranuras inferiores y desplace el panel hacia
atrás. 4. Coloque la fijación rápida.
NOTA
Antes de iniciar la marcha compruebe que
los paneles de las tomas de ventilación del
carenado estén correctamente instalados.
1. Saliente
2. Ranura superior
3. Fijación rápida
1. Panel de toma de ventilación del carenado
2. Ranura superior
3. Fijación rápida
1
3
2
3
1
2
1. Saliente
2. Ranura inferior
3. Fijación rápida
13
2
UB96S1S0.book Page 39 Thursday, July 6, 2017 9:46 AM

Funciones de los instrumentos y man dos
3-40
3
SAU39672
Espejos retrovisores
Los espejos retrovisores de este vehículo
se pueden plegar hacia delatante o hacia
atrás cuando se vaya a estacionar en espa-
cios estrechos. Antes de iniciar la marcha
vuelva a situar los espejos retrovisores en
su posición original.
ADVERTENCIA
SWA14372
No olvi de volver a situar los espejos re-
trovisores en su posición original antes
d e iniciar la marcha.
SAU55425
Ajuste de la suspensión delante-
ra y trasera
Este modelo está dotado de un sistema de
suspensión con ajuste electrónico. Se pue-
de ajustar la precarga del amortiguador tra-
sero, así como el hidráulico de la horquilla
delantera y del amortiguador trasero.
ADVERTENCIA
SWA12423
Antes de mo dificar cualquier ajuste en la
pantalla multifunción, pare el vehículo.
Cambiar ajustes en marcha pue de dis-
traer al con ductor, con el consiguiente
riesgo de acci dente.
Precarga
Cuando lleve equipaje o un pasajero, utilice
la función de ajuste de la precarga para
adaptar la suspensión a la carga. El siste-
ma cuenta con 4 posiciones de ajuste de la
precarga.
NOTA
 La función de ajuste de la precarga se
presenta solamente cuando el motor
está en marcha.
 Cuando se cambia la posición de
ajuste de la precarga, también se
ajusta en consecuencia el hidráulico
de la suspensión delantera y trasera.
(Véase la página 3-42).
 Utilización con temperaturas bajas:
• Para utilizar la función de ajuste de la precarga no debe haber ningún
peso en el vehículo.
• Cuando se utiliza la función de ajuste de la precarga a una tempe-
ratura ambiente próxima o inferior a
0 °C (32 °F), es posible que se en-
cienda la luz de aviso del sistema
de suspensión.
• La suspensión sigue funcionando con normalidad, pero no se puede
utilizar la función de ajuste de la
precarga.
1. Posición de marcha
2. Posición de estacionamiento
2
2
1
2 2
1
UB96S1S0.book Page 40 Thursday, July 6, 2017 9:46 AM

Funciones de los instrumentos y man dos
3-41
3
• Para reiniciar la luz de aviso del sis-
tema de suspensión, espere unos 6
minutos y, a continuación, desacti-
ve el interruptor principal, o bien
desactive el interruptor principal in-
mediatamente y, a continuación,
espere 6 minutos.
• Si la luz de aviso del sistema de
suspensión permanece encendida,
haga revisar el vehículo en un con-
cesionario Yamaha.
Ajuste de la precarga
1. Active el interruptor principal, arran- que el motor y, a continuación, ponga
punto muerto.
2. Pulse el interruptor de menú para mostrar la función de ajuste de la pre-
carga en el visor de funciones. 3. Con el interruptor de selección, selec-
cione el pictograma de la posición de
ajuste de la precarga que desee.
Seleccione la posición de ajuste ade-
cuada entre los 4 pictogramas si-
guientes según la carga que lleve.
Mientras se está ajustando la precar-
ga, el indicador de información mues-
tra un grupo de puntos que se
mueven en círculo. Cuando se vuelve
a mostrar el pictograma seleccionado,
el ajuste de la precarga ha terminado.

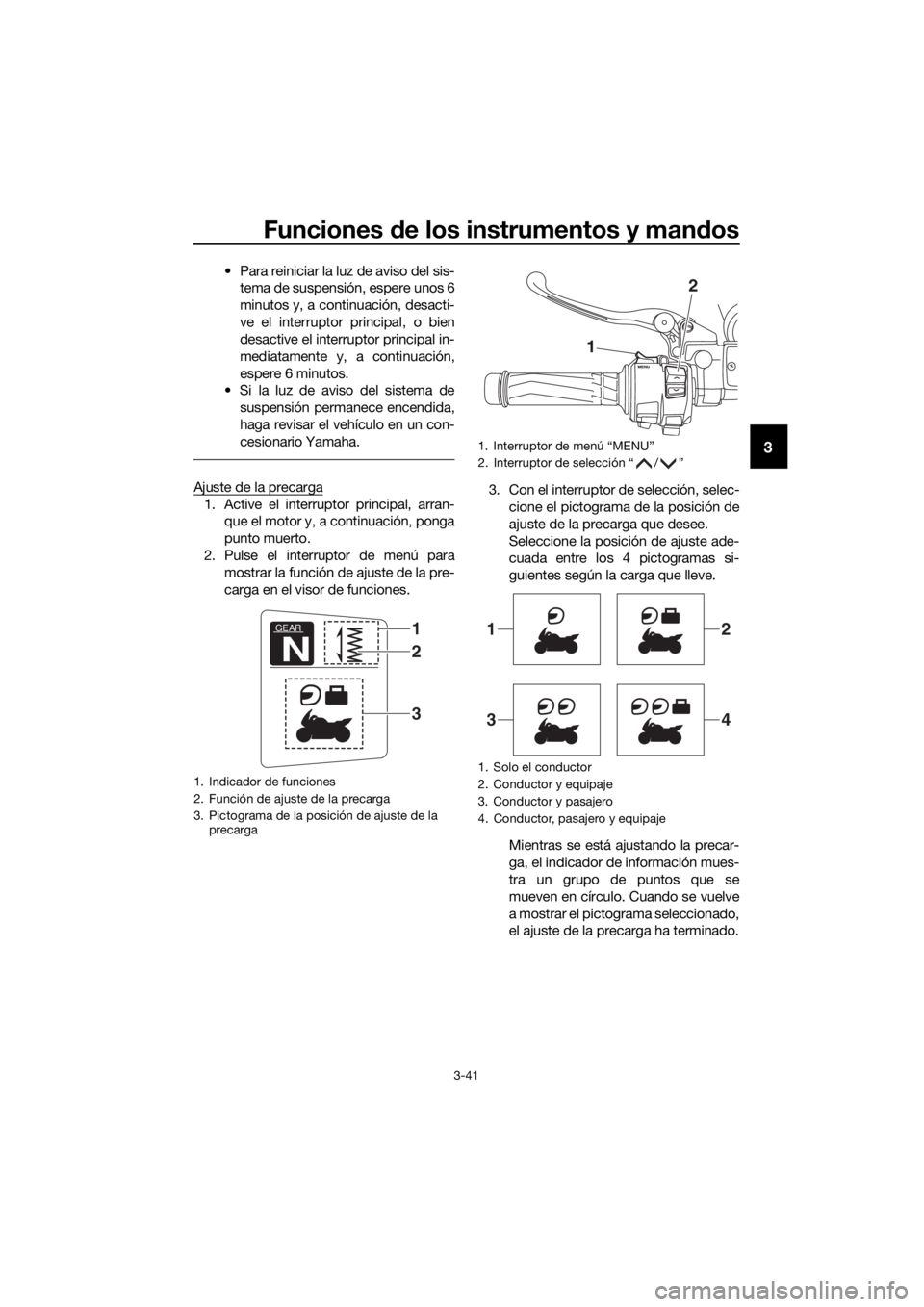

1. Indicador de funciones
2. Función de ajuste de la precarga
3. Pictograma de la posición de ajuste de la precarga
GEAR
N
1
3
2
1. Interruptor de menú “MENU”
2. Interruptor de selección “ / ”
1. Solo el conductor
2. Conductor y equipaje
3. Conductor y pasajero
4. Conductor, pasajero y equipaje
1
2
12
34
UB96S1S0.book Page 41 Thursday, July 6, 2017 9:46 AM

Funciones de los instrumentos y man dos
3-42

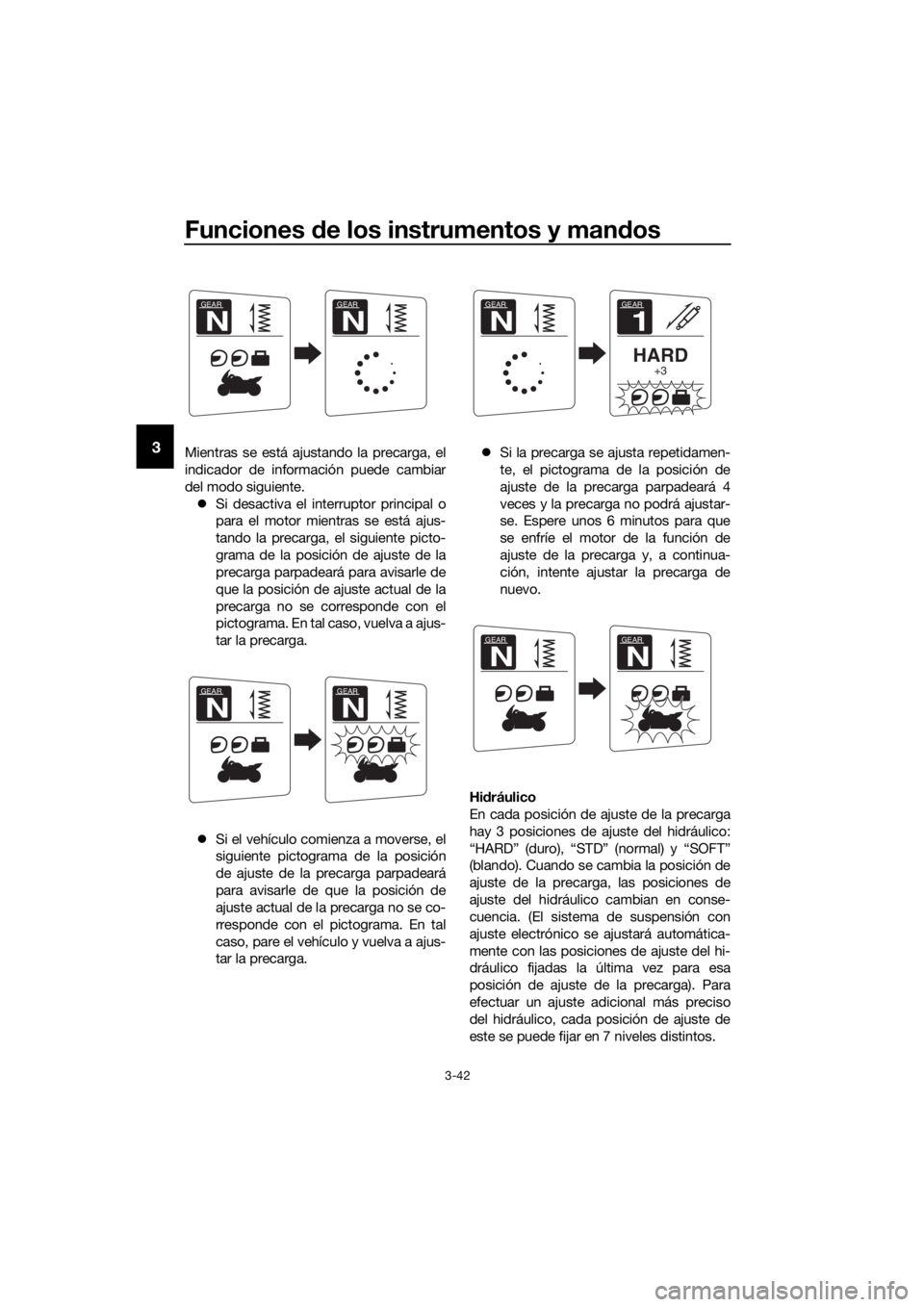

3Mientras se está ajustando la precarga, el
indicador de información puede cambiar
del modo siguiente.
 Si desactiva el interruptor principal o
para el motor mientras se está ajus-
tando la precarga, el siguiente picto-
grama de la posición de ajuste de la
precarga parpadeará para avisarle de
que la posición de ajuste actual de la
precarga no se corresponde con el
pictograma. En tal caso, vuelva a ajus-
tar la precarga.
 Si el vehículo comienza a moverse, el
siguiente pictograma de la posición
de ajuste de la precarga parpadeará
para avisarle de que la posición de
ajuste actual de la precarga no se co-
rresponde con el pictograma. En tal
caso, pare el vehículo y vuelva a ajus-
tar la precarga. 
Si la precarga se ajusta repetidamen-
te, el pictograma de la posición de
ajuste de la precarga parpadeará 4
veces y la precarga no podrá ajustar-
se. Espere unos 6 minutos para que
se enfríe el motor de la función de
ajuste de la precarga y, a continua-
ción, intente ajustar la precarga de
nuevo.
Hi dráulico
En cada posición de ajuste de la precarga
hay 3 posiciones de ajuste del hidráulico:
“HARD” (duro), “STD” (normal) y “SOFT”
(blando). Cuando se cambia la posición de
ajuste de la precarga, las posiciones de
ajuste del hidráulico cambian en conse-
cuencia. (El sistema de suspensión con
ajuste electrónico se ajustará automática-
mente con las posiciones de ajuste del hi-
dráulico fijadas la última vez para esa
posición de ajuste de la precarga). Para
efectuar un ajuste adicional más preciso
del hidráulico, cada posición de ajuste de
este se puede fijar en 7 niveles distintos.
GEAR
N
GEAR
N
GEAR
N
GEAR
N
GEAR
1
HARD+3
GEAR
N
GEAR
N
GEAR
N
UB96S1S0.book Page 42 Thursday, July 6, 2017 9:46 AM

Funciones de los instrumentos y man dos
3-43
3
NOTA
Si el ajuste de la precarga no se ha realiza-
do correctamente:
 La posición de ajuste del hidráulico y
el nivel de ajuste parpadean 4 veces y
no se pueden ajustar con el vehículo
parado.
 El pictograma de la posición de ajuste
de la precarga parpadea y el hidráuli-
co no se puede ajustar con el vehículo
en movimiento.
Verifique que la precarga se haya ajustado
correctamente antes de ajustar el hidráuli-
co.
Ajuste del hidráulico y del nivel de la posi-
ción de ajuste del hidráulico
1. Conecte el interruptor principal.
2. Pulse el interruptor de menú para mostrar la función de ajuste de la
amortiguación en el visor de funcio-
nes. 3. Con el interruptor de selección, selec-
cione “HARD”, “STD” o “SOFT”.
4. Pulse el interruptor de menú.
5. Con el interruptor de selección, selec- cione el nivel deseado para la posición
de ajuste del hidráulico.

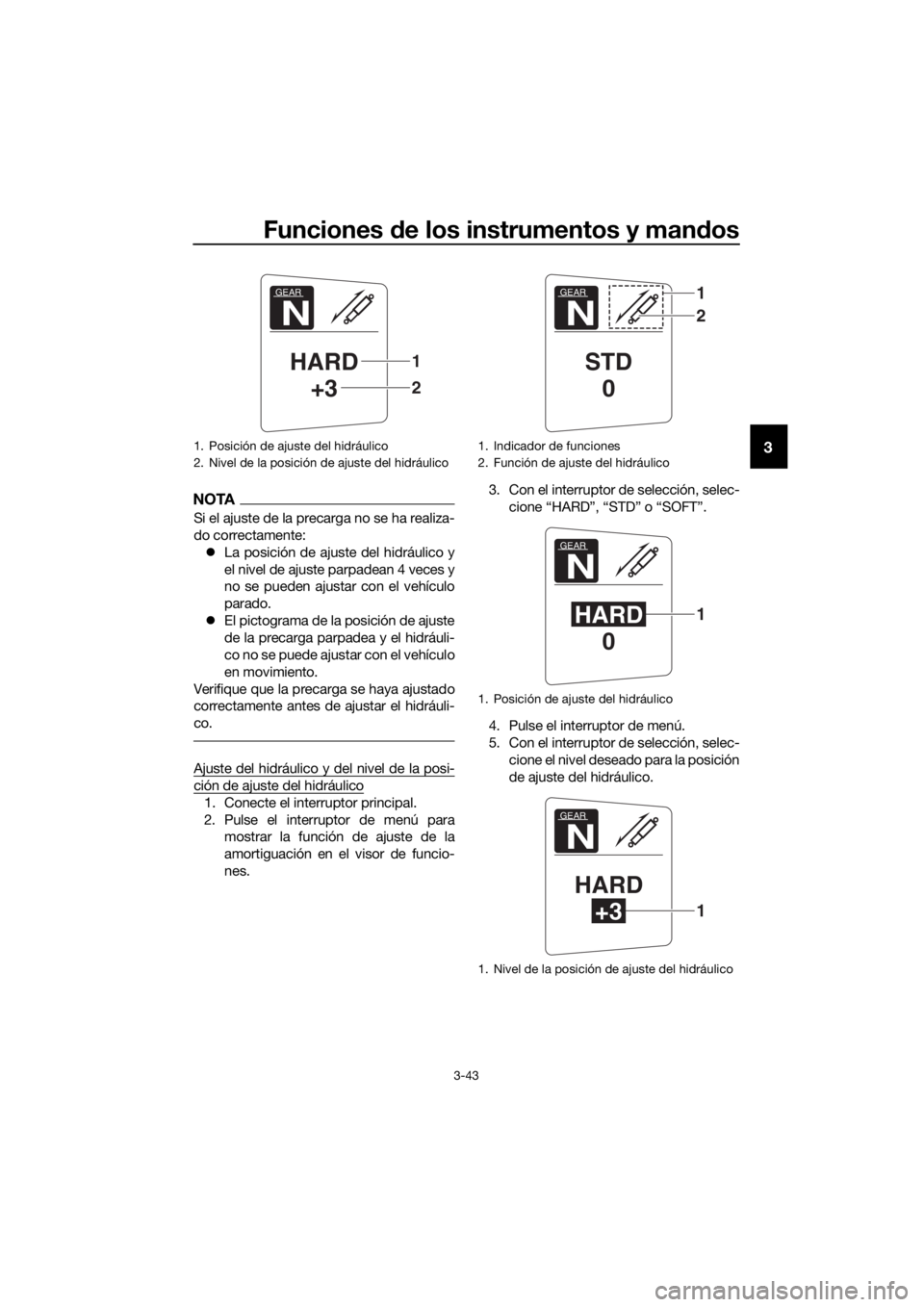

1. Posición de ajuste del hidráulico
2. Nivel de la posición de ajuste del hidráulico
GEAR
N
HARD+3
2
1
1. Indicador de funciones
2. Función de ajuste del hidráulico
1. Posición de ajuste del hidráulico
1. Nivel de la posición de ajuste del hidráulico
GEAR
N
STD0
1
2
GEAR
N
HARD 01
GEAR
N
HARD
+31
UB96S1S0.book Page 43 Thursday, July 6, 2017 9:46 AM

Funciones de los instrumentos y man dos
3-44
3
NOTA
La posición de ajuste del hidráulico se pue-
de situar en 7 niveles (+3, +2, +1, 0, –1, –2
y –3). “+3” es el nivel más duro y “–3” es el
nivel más blando.
6. Pulse el interruptor de menú.
Si el vehículo se mueve mientras se está
ajustando el hidráulico, el indicador de in-
formación cambia al modo de visualiza-
ción.
ADVERTENCIA
SWA16421
El conjunto amortigua dor contiene ni-
trógeno a alta presión. Lea y asimile la
información siguiente antes de manipu-
lar el conjunto amortigua dor.
 No manipule ni trate de abrir el con-
junto d el cilindro.
 No exponga el conjunto amortigua-
dor a llamas vivas u otras fuentes
elevad as de calor. Pued e provocar
la explosión d e la unidad por exce-
so de presión d el gas.
 No deforme ni d añe de ninguna ma-
nera el cilin dro. Un cilin dro dañad o
no amortiguará bien.
 No deseche uste d mismo un con-
junto amortigua dor dañad o o des-
gasta do. Lleve el conjunto amortiguad
or a un concesionario
Yamaha para cualquier servicio que
requiera.
1. Función de ajuste del hidráulico
2. Posición de ajuste del hidráulico
3. Pictograma de la posición de ajuste de la precarga
GEAR
N
HARD+3
GEAR
1
HARD+3
1
2
3
UB96S1S0.book Page 44 Thursday, July 6, 2017 9:46 AM

Funciones de los instrumentos y man dos
3-45
3
SAU15306
Caballete lateral
El caballete lateral se encuentra en el lado
izquierdo del bastidor. Levante el caballete
lateral o bájelo con el pie mientras sujeta el
vehículo en posición vertical.
NOTA
El interruptor incorporado del caballete la-
teral forma parte del sistema de corte del
circuito de encendido, que corta el encen-
dido en determinadas situaciones. (Véase
la siguiente sección para una explicación
del sistema de corte del circuito de encen-
dido).
ADVERTENCIA
SWA10242
No se debe con ducir el vehículo con el
caballete lateral baja do o si éste no pue-
d e subirse correctamente (o no se man-
tiene arriba); de lo contrario, el caballete
lateral pue de tocar el suelo y distraer al
con ductor, con el consiguiente riesgo
d e que éste pier da el control. El sistema
Yamaha de corte del circuito d e encen-
d id o ha si do diseña do para ayu dar al
con ductor a cumplir con la responsabili-
d ad d e subir el caballete lateral antes de
iniciar la marcha. Por tanto, compruebe
regularmente este sistema y hágalo re-
parar en un concesionario Yamaha si no
funciona correctamente.
SAU63430
Sistema de corte d el circuito de
encen did o
El sistema de corte del circuito de encendi-
do (formado por el interruptor del caballete
lateral, el interruptor del embrague y el inte-
rruptor de punto muerto) tiene las funcio-
nes siguientes.
 Impide el arranque cuando hay una
marcha puesta y el caballete lateral
está levantado, pero la maneta de em-
brague no está accionada.
 Impide el arranque cuando hay una
marcha puesta y la maneta de embra-
gue está accionada, pero el caballete
lateral permanece bajado.
 Interrumpe el funcionamiento del mo-
tor cuando hay una marcha puesta y
se baja el caballete lateral.
Compruebe periódicamente el funciona-
miento del sistema de corte del circuito de
encendido conforme al procedimiento si-
guiente.
UB96S1S0.book Page 45 Thursday, July 6, 2017 9:46 AM

Funciones de los instrumentos y man dos
3-46
3

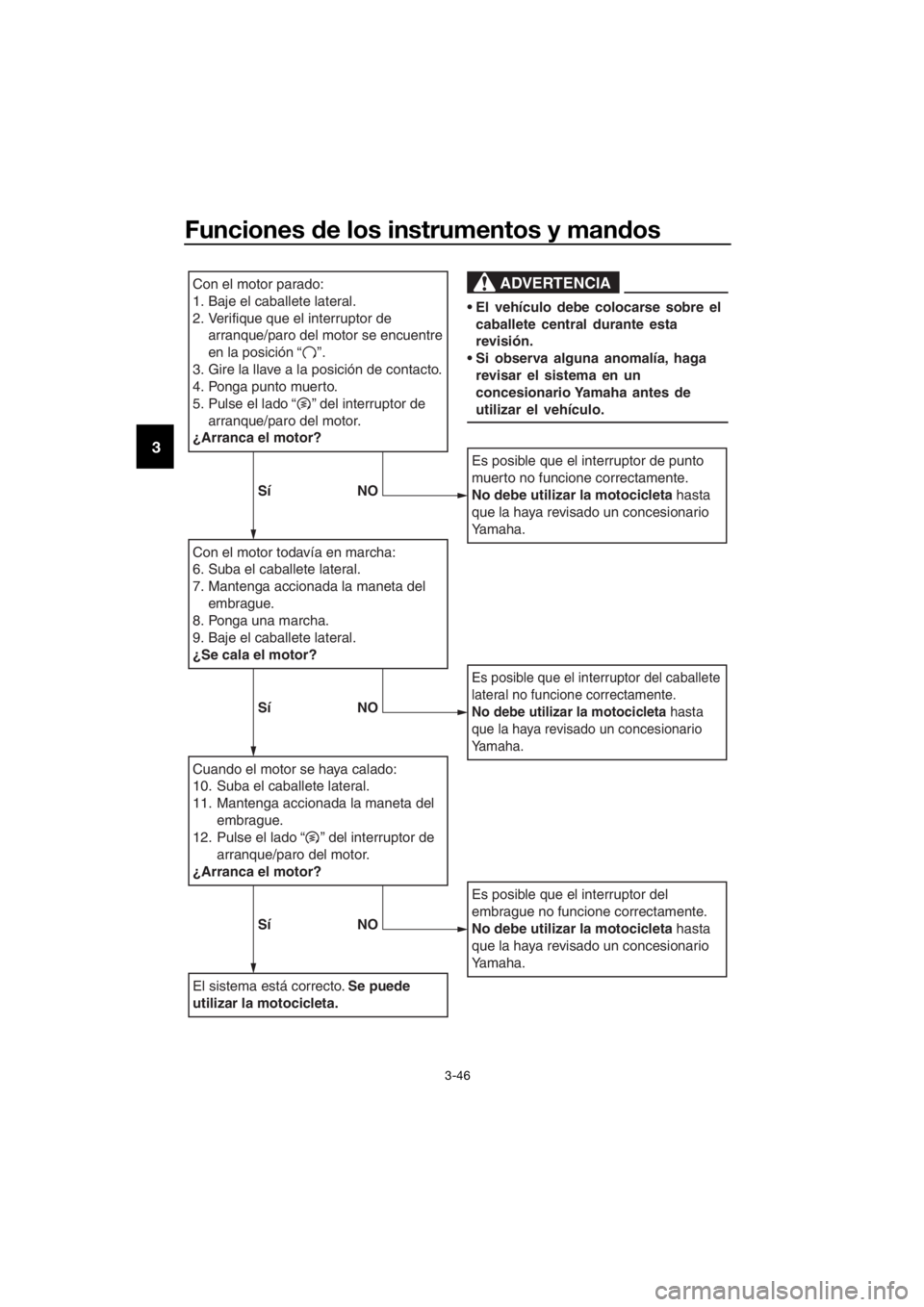

Con el motor parado:
1. Baje el caballete lateral.
2.
Verifique que el interruptor de
arranque/paro del motor se encuentre
en la posición “ ”.
3. Gire la llave a la posición de contacto.
4. Ponga punto muerto.
5.
Pulse el lado “ ” del interruptor de
arranque/paro del motor.
¿Arranca el motor?
Con el motor todavía en marcha:
6. Suba el caballete lateral.
7. Mantenga accionada la maneta del embrague.
8. Ponga una marcha.
9. Baje el caballete lateral.
¿Se cala el motor?
Cuando el motor se haya calado:
10. Suba el caballete lateral.
11. Mantenga accionada la maneta del embrague.
12.
Pulse el lado “ ” del interruptor de
arranque/paro del motor.
¿Arranca el motor?
El sistema está correcto. Se puede
utilizar la motocicleta.
Es posible que el interruptor de punto
muerto no funcione correctamente.
No debe utilizar la motocicleta hasta
que la haya revisado un concesionario
Yamaha.
Es posible que el interruptor del caballete
lateral no funcione correctamente.
No debe utilizar la motocicleta hasta
que la haya revisado un concesionario
Yamaha.
Es posible que el interruptor del
embrague no funcione correctamente.
No debe utilizar la motocicleta hasta
que la haya revisado un concesionario
Yamaha.
ADVERTENCIA
El vehículo debe colocarse sobre el caballete central durante esta
revisión.
Si observa alguna anomalía, haga revisar el sistema en un
concesionario Yamaha antes de
utilizar el vehículo.
Sí NO
SíNO
SíNO
UB96S1S0.book Page 46 Thursday, July 6, 2017 9:46 AM
