YAMAHA FJR1300AS 2009 Manual de utilização (in Portuguese)
Manufacturer: YAMAHA, Model Year: 2009, Model line: FJR1300AS, Model: YAMAHA FJR1300AS 2009Pages: 110, PDF Size: 3.84 MB

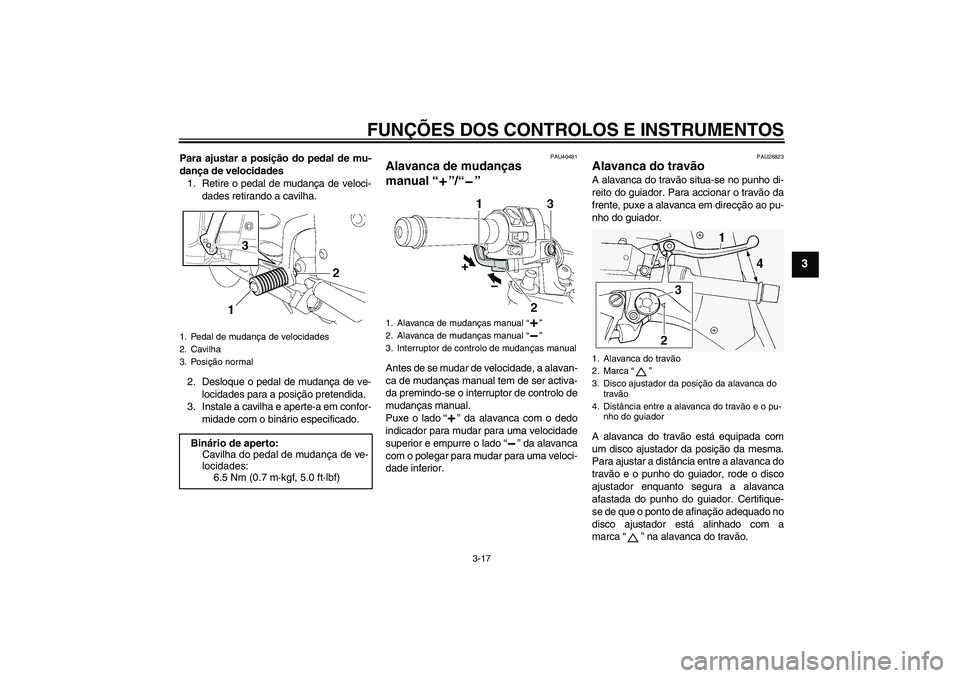

Page 31 of 110
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-17
3
Para ajustar a posição do pedal de mu-
dança de velocidades
1. Retire o pedal de mudança de veloci-
dades retirando a cavilha.
2. Desloque o pedal de mudança de ve-
locidades para a posição pretendida.
3. Instale a cavilha e aperte-a em confor-
midade com o binário especificado.
PAU40481
Alavanca de mudanças
manual“”/“” Antes de se mudar de velocidade, a alavan-
ca de mudanças manual tem de ser activa-
da premindo-se o interruptor de controlo de
mudanças manual.
Puxe o lado“” da alavanca com o dedo
indicador para mudar para uma velocidade
superior e empurre o lado“” da alavanca
com o polegar para mudar para uma veloci-
dade inferior.
PAU26823
Alavanca do travão A alavanca do travão situa-se no punho di-
reito do guiador. Para accionar o travão da
frente, puxe a alavanca em direcção ao pu-
nho do guiador.
A alavanca do travão está equipada com
um disco ajustador da posição da mesma.
Para ajustar a distância entre a alavanca do
travão e o punho do guiador, rode o disco
ajustador enquanto segura a alavanca
afastada do punho do guiador. Certifique-
se de que o ponto de afinação adequado no
disco ajustador está alinhado com a
marca“” na alavanca do travão.
1. Pedal de mudança de velocidades
2. Cavilha
3. Posição normalBinário de aperto:
Cavilha do pedal de mudança de ve-
locidades:
6.5 Nm (0.7 m·kgf, 5.0 ft·lbf)
1. Alavanca de mudanças manual“”
2. Alavanca de mudanças manual“”
3. Interruptor de controlo de mudanças manual
1. Alavanca do travão
2. Marca“”
3. Disco ajustador da posição da alavanca do
travão
4. Distância entre a alavanca do travão e o pu-
nho do guiador
U2D2P3P0.book Page 17 Friday, September 26, 2008 9:16 AM

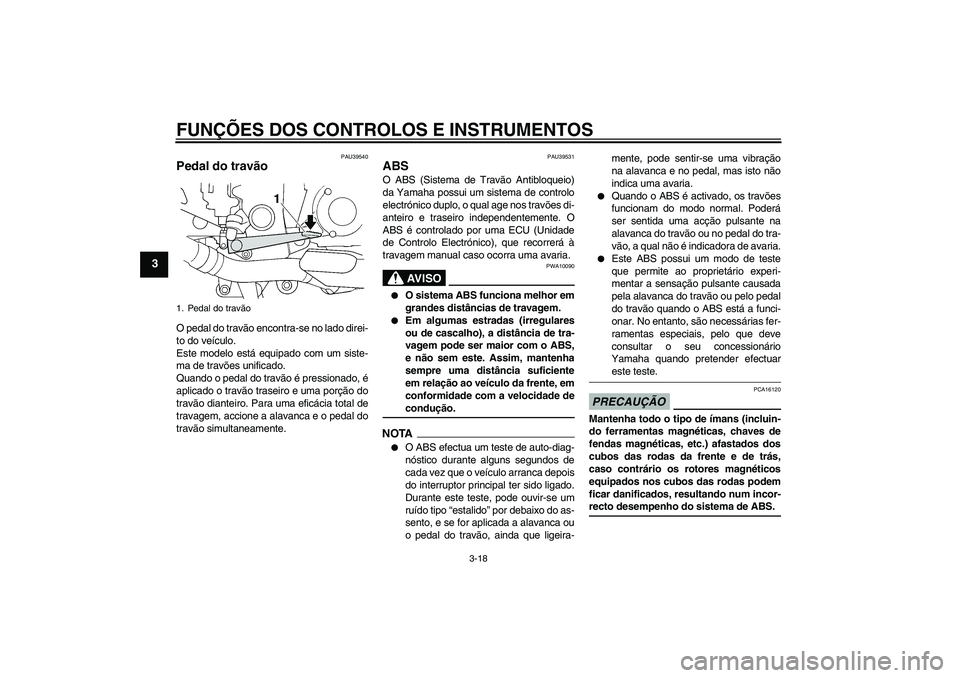

Page 32 of 110
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-18
3
PAU39540
Pedal do travão O pedal do travão encontra-se no lado direi-
to do veículo.
Este modelo está equipado com um siste-
ma de travões unificado.
Quando o pedal do travão é pressionado, é
aplicado o travão traseiro e uma porção do
travão dianteiro. Para uma eficácia total de
travagem, accione a alavanca e o pedal do
travão simultaneamente.
PAU39531
ABS O ABS (Sistema de Travão Antibloqueio)
da Yamaha possui um sistema de controlo
electrónico duplo, o qual age nos travões di-
anteiro e traseiro independentemente. O
ABS é controlado por uma ECU (Unidade
de Controlo Electrónico), que recorrerá à
travagem manual caso ocorra uma avaria.
AV I S O
PWA10090
O sistema ABS funciona melhor em
grandes distâncias de travagem.
Em algumas estradas (irregulares
ou de cascalho), a distância de tra-
vagem pode ser maior com o ABS,
e não sem este. Assim, mantenha
sempre uma distância suficiente
em relação ao veículo da frente, em
conformidade com a velocidade decondução.
NOTA
O ABS efectua um teste de auto-diag-
nóstico durante alguns segundos de
cada vez que o veículo arranca depois
do interruptor principal ter sido ligado.
Durante este teste, pode ouvir-se um
ruído tipo “estalido” por debaixo do as-
sento, e se for aplicada a alavanca ou
o pedal do travão, ainda que ligeira-mente, pode sentir-se uma vibração
na alavanca e no pedal, mas isto não
indica uma avaria.
Quando o ABS é activado, os travões
funcionam do modo normal. Poderá
ser sentida uma acção pulsante na
alavanca do travão ou no pedal do tra-
vão, a qual não é indicadora de avaria.
Este ABS possui um modo de teste
que permite ao proprietário experi-
mentar a sensação pulsante causada
pela alavanca do travão ou pelo pedal
do travão quando o ABS está a funci-
onar. No entanto, são necessárias fer-
ramentas especiais, pelo que deve
consultar o seu concessionário
Yamaha quando pretender efectuareste teste.
PRECAUÇÃO
PCA16120
Mantenha todo o tipo de ímans (incluin-
do ferramentas magnéticas, chaves de
fendas magnéticas, etc.) afastados dos
cubos das rodas da frente e de trás,
caso contrário os rotores magnéticos
equipados nos cubos das rodas podem
ficar danificados, resultando num incor-recto desempenho do sistema de ABS.
1. Pedal do travãoU2D2P3P0.book Page 18 Friday, September 26, 2008 9:16 AM

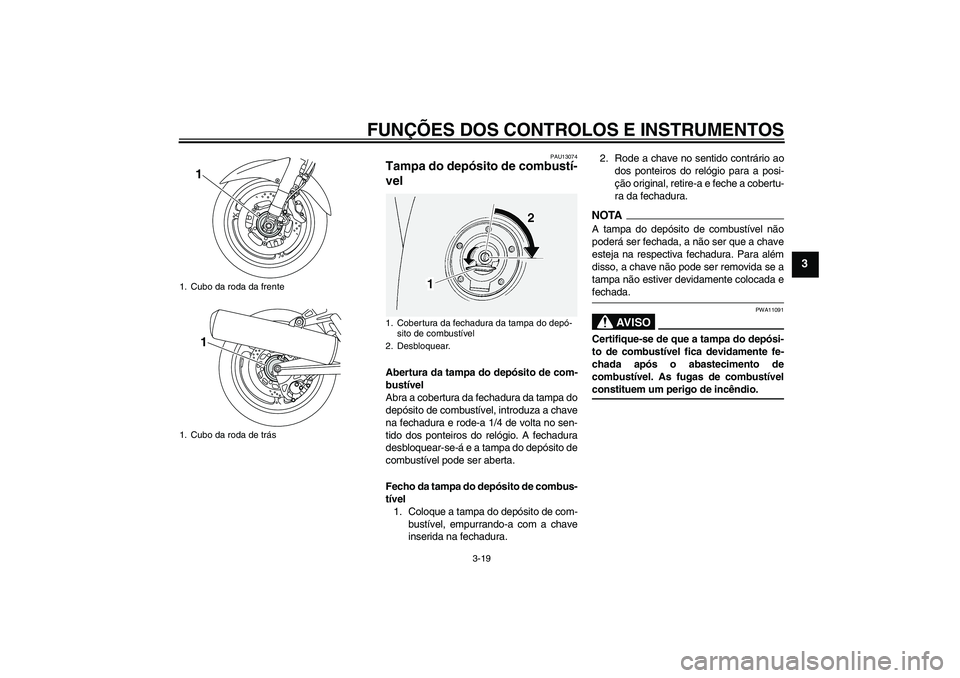

Page 33 of 110
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-19
3
PAU13074
Tampa do depósito de combustí-
vel Abertura da tampa do depósito de com-
bustível
Abra a cobertura da fechadura da tampa do
depósito de combustível, introduza a chave
na fechadura e rode-a 1/4 de volta no sen-
tido dos ponteiros do relógio. A fechadura
desbloquear-se-á e a tampa do depósito de
combustível pode ser aberta.
Fecho da tampa do depósito de combus-
tível
1. Coloque a tampa do depósito de com-
bustível, empurrando-a com a chave
inserida na fechadura.2. Rode a chave no sentido contrário ao
dos ponteiros do relógio para a posi-
ção original, retire-a e feche a cobertu-
ra da fechadura.
NOTAA tampa do depósito de combustível não
poderá ser fechada, a não ser que a chave
esteja na respectiva fechadura. Para além
disso, a chave não pode ser removida se a
tampa não estiver devidamente colocada efechada.
AV I S O
PWA11091
Certifique-se de que a tampa do depósi-
to de combustível fica devidamente fe-
chada após o abastecimento de
combustível. As fugas de combustívelconstituem um perigo de incêndio.
1. Cubo da roda da frente
1. Cubo da roda de trás
11
1. Cobertura da fechadura da tampa do depó-
sito de combustível
2. Desbloquear.
U2D2P3P0.book Page 19 Friday, September 26, 2008 9:16 AM
Page 34 of 110
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-20
3
PAU13221
Combustível Verifique se há gasolina suficiente no depó-
sito.
AV I S O
PWA10881
A gasolina e os vapores de gasolina são
extremamente inflamáveis. Para evitar
incêndios e explosões, bem como redu-
zir o risco de ferimentos durante o rea-bastecimento, siga estas instruções.
1. Antes de reabastecer, desligue o mo-
tor e não permita que ninguém se sen-
te no veículo. O reabastecimento
nunca deve ser efectuado se estiver a
fumar, perto de faíscas, de chamas
desprotegidas ou de outras fontes de
ignição, como as luzes piloto de es-
quentadores e de máquinas de secar
roupa.
2. Não encha demasiado o depósito de
combustível. Quando reabastecer,
certifique-se de que insere o bocal da
bomba no orifício de enchimento do
depósito de combustível. Pare de
abastecer quando o combustível che-
gar à parte inferior do tubo de enchi-
mento. Visto que o combustível
expande quando aquece, este pode
sair do depósito de combustível devi-
do ao calor do motor ou do sol.3. Limpe imediatamente qualquer com-
bustível derramado. PRECAUÇÃO:
Limpe imediatamente qualquer
combustível derramado com um
pano macio, seco e limpo, uma vez
que o combustível poderá deterio-
rar as superfícies pintadas ou plás-
ticas.
[PCA10071]
4. Certifique-se de que fecha bem a tam-
pa do depósito de combustível.
AV I S O
PWA15151
A gasolina é tóxica e pode causar feri-
mentos ou morte. Tenha cuidado ao li-
dar com gasolina. Nunca puxe a
gasolina com a boca. Se engolir gasoli-
na, inalar muito vapor de gasolina ou se
esta entrar em contacto com os olhos,consulte imediatamente um médico. Se
saltar gasolina para a sua pele, lave com
sabão e água. Se saltar gasolina para o
seu vestuário, mude de roupa.
PAU13320
PRECAUÇÃO
PCA11400
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo pro-
vocará danos graves nas peças internas
do motor como, por exemplo, nas válvu-
las, anéis do pistão, sistema de escape,etc.
O motor Yamaha foi concebido para usar
gasolina sem chumbo regular com um índi-
ce de octano obtido pelo método “Resear-
ch” de 91 ou mais. Se ouvir um som de
batimento (ou sibilante), utilize gasolina de
1. Tubo de enchimento de depósito de combus-
tível
2. Nível de combustível
Combustível recomendado:
APENAS GASOLINA SEM CHUM-
BO NORMAL
Capacidade do depósito de combus-
tível:
25.0 L (6.61 US gal, 5.50 Imp.gal)
Quantidade da reserva de combustí-
vel:
5.5 L (1.45 US gal, 1.21 Imp.gal)
U2D2P3P0.book Page 20 Friday, September 26, 2008 9:16 AM

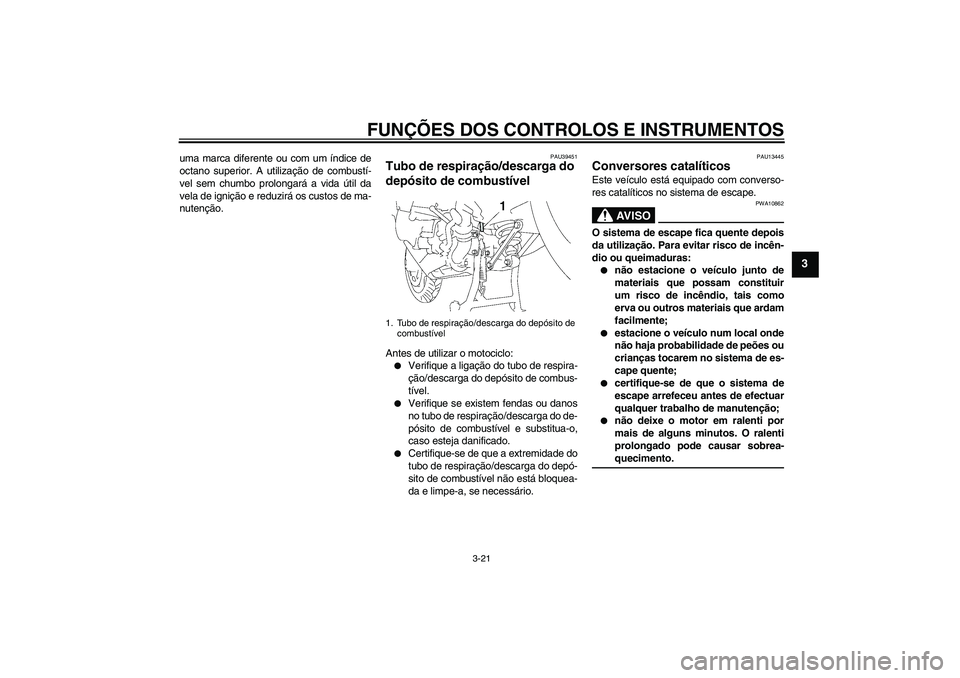

Page 35 of 110
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-21
3
uma marca diferente ou com um índice de
octano superior. A utilização de combustí-
vel sem chumbo prolongará a vida útil da
vela de ignição e reduzirá os custos de ma-
nutenção.
PAU39451
Tubo de respiração/descarga do
depósito de combustível Antes de utilizar o motociclo:
Verifique a ligação do tubo de respira-
ção/descarga do depósito de combus-
tível.
Verifique se existem fendas ou danos
no tubo de respiração/descarga do de-
pósito de combustível e substitua-o,
caso esteja danificado.
Certifique-se de que a extremidade do
tubo de respiração/descarga do depó-
sito de combustível não está bloquea-
da e limpe-a, se necessário.
PAU13445
Conversores catalíticos Este veículo está equipado com converso-
res catalíticos no sistema de escape.
AV I S O
PWA10862
O sistema de escape fica quente depois
da utilização. Para evitar risco de incên-
dio ou queimaduras:
não estacione o veículo junto de
materiais que possam constituir
um risco de incêndio, tais como
erva ou outros materiais que ardam
facilmente;
estacione o veículo num local onde
não haja probabilidade de peões ou
crianças tocarem no sistema de es-
cape quente;
certifique-se de que o sistema de
escape arrefeceu antes de efectuar
qualquer trabalho de manutenção;
não deixe o motor em ralenti por
mais de alguns minutos. O ralenti
prolongado pode causar sobrea-quecimento.
1. Tubo de respiração/descarga do depósito de
combustíve l
U2D2P3P0.book Page 21 Friday, September 26, 2008 9:16 AM

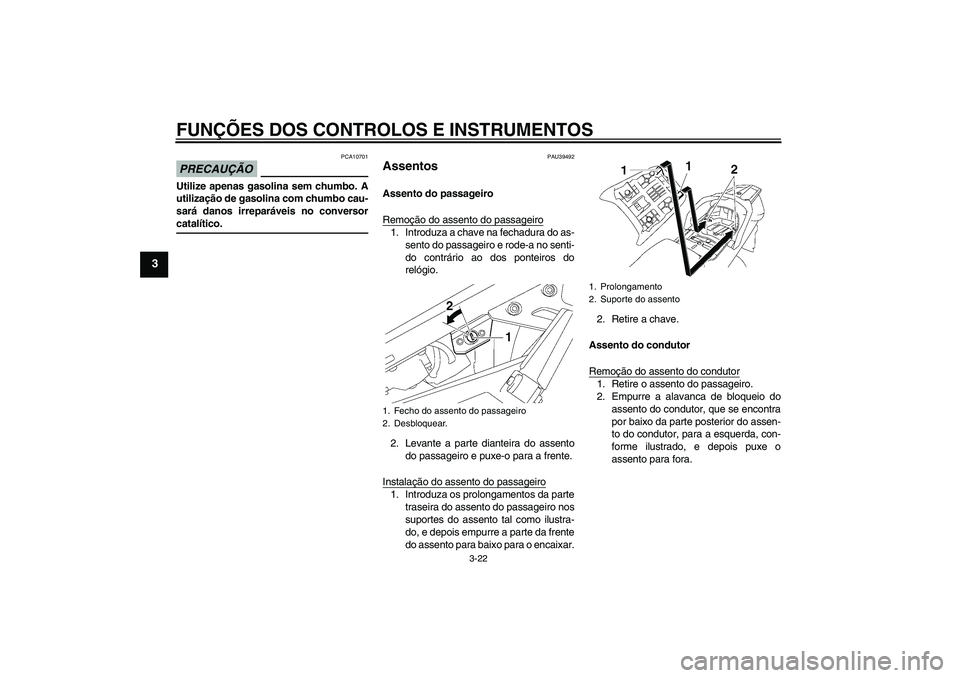

Page 36 of 110
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-22
3
PRECAUÇÃO
PCA10701
Utilize apenas gasolina sem chumbo. A
utilização de gasolina com chumbo cau-
sará danos irreparáveis no conversorcatalítico.
PAU39492
Assentos Assento do passageiro
Remoção do assento do passageiro1. Introduza a chave na fechadura do as-
sento do passageiro e rode-a no senti-
do contrário ao dos ponteiros do
relógio.
2. Levante a parte dianteira do assento
do passageiro e puxe-o para a frente.
Instalação do assento do passageiro1. Introduza os prolongamentos da parte
traseira do assento do passageiro nos
suportes do assento tal como ilustra-
do, e depois empurre a parte da frente
do assento para baixo para o encaixar.2. Retire a chave.
Assento do condutor
Remoção do assento do condutor
1. Retire o assento do passageiro.
2. Empurre a alavanca de bloqueio do
assento do condutor, que se encontra
por baixo da parte posterior do assen-
to do condutor, para a esquerda, con-
forme ilustrado, e depois puxe o
assento para fora.
1. Fecho do assento do passageiro
2. Desbloquear.
1. Prolongamento
2. Suporte do assento
U2D2P3P0.book Page 22 Friday, September 26, 2008 9:16 AM

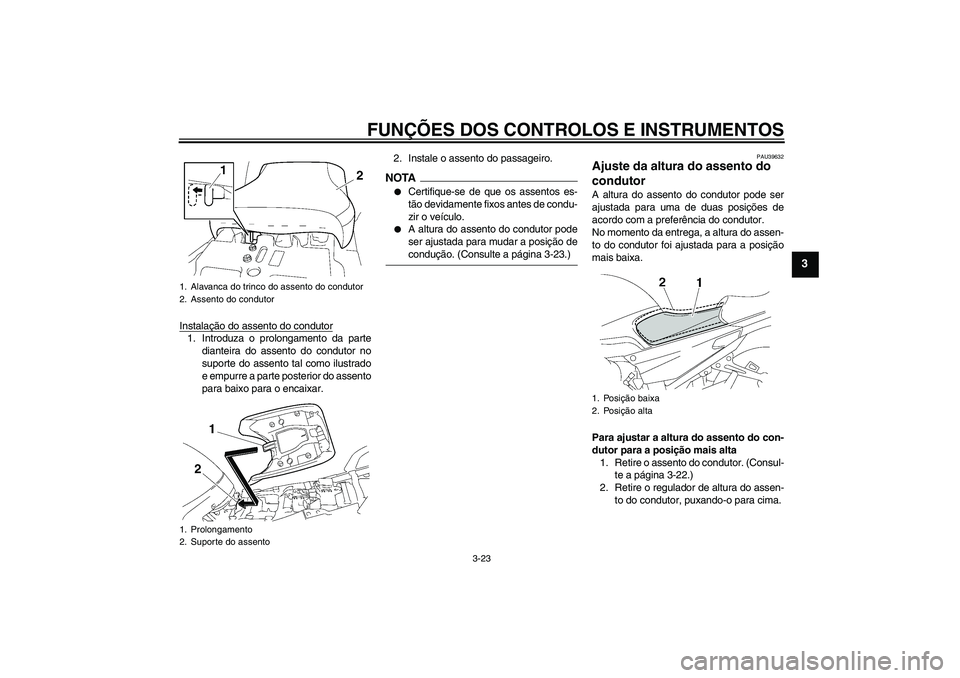

Page 37 of 110
FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-23
3
Instalação do assento do condutor1. Introduza o prolongamento da parte
dianteira do assento do condutor no
suporte do assento tal como ilustrado
e empurre a parte posterior do assento
para baixo para o encaixar.2. Instale o assento do passageiro.
NOTA
Certifique-se de que os assentos es-
tão devidamente fixos antes de condu-
zir o veículo.
A altura do assento do condutor pode
ser ajustada para mudar a posição decondução. (Consulte a página 3-23.)
PAU39632
Ajuste da altura do assento do
condutor A altura do assento do condutor pode ser
ajustada para uma de duas posições de
acordo com a preferência do condutor.
No momento da entrega, a altura do assen-
to do condutor foi ajustada para a posição
mais baixa.
Para ajustar a altura do assento do con-
dutor para a posição mais alta
1. Retire o assento do condutor. (Consul-
te a página 3-22.)
2. Retire o regulador de altura do assen-
to do condutor, puxando-o para cima.
1. Alavanca do trinco do assento do condutor
2. Assento do condutor
1. Prolongamento
2. Suporte do assento
1. Posição baixa
2. Posição alta
U2D2P3P0.book Page 23 Friday, September 26, 2008 9:16 AM
Page 38 of 110

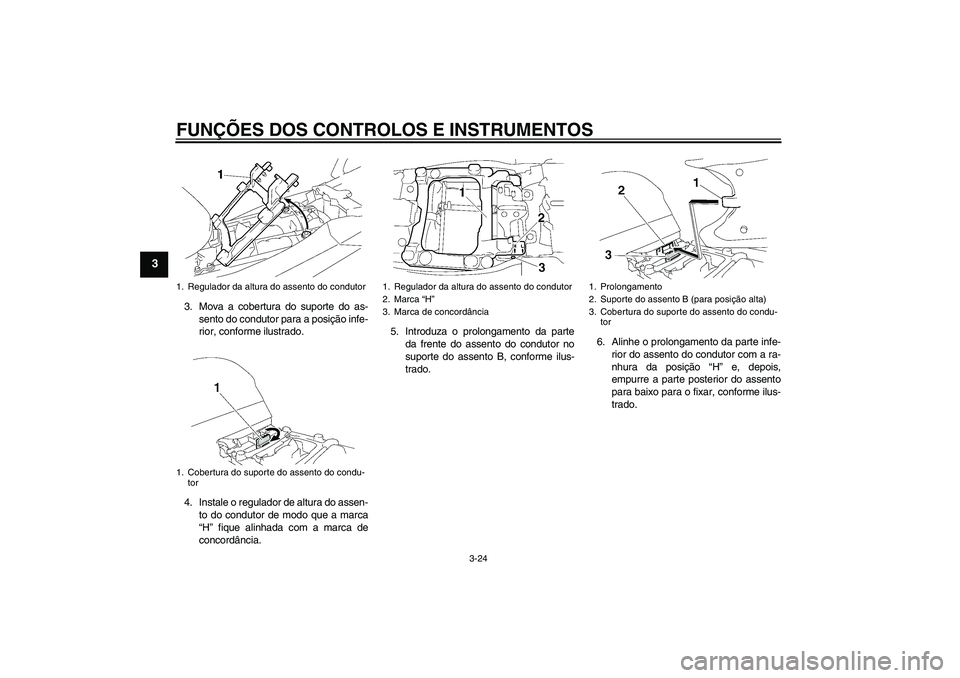

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-24
3
3. Mova a cobertura do suporte do as-
sento do condutor para a posição infe-
rior, conforme ilustrado.
4. Instale o regulador de altura do assen-
to do condutor de modo que a marca
“H” fique alinhada com a marca de
concordância.5. Introduza o prolongamento da parte
da frente do assento do condutor no
suporte do assento B, conforme ilus-
trado.6. Alinhe o prolongamento da parte infe-
rior do assento do condutor com a ra-
nhura da posição “H” e, depois,
empurre a parte posterior do assento
para baixo para o fixar, conforme ilus-
trado.1. Regulador da altura do assento do condutor
1. Cobertura do suporte do assento do condu-
tor
1. Regulador da altura do assento do condutor
2. Marca “H”
3. Marca de concordância
1. Prolongamento
2. Suporte do assento B (para posição alta)
3. Cobertura do suporte do assento do condu-
tor
U2D2P3P0.book Page 24 Friday, September 26, 2008 9:16 AM
Page 39 of 110

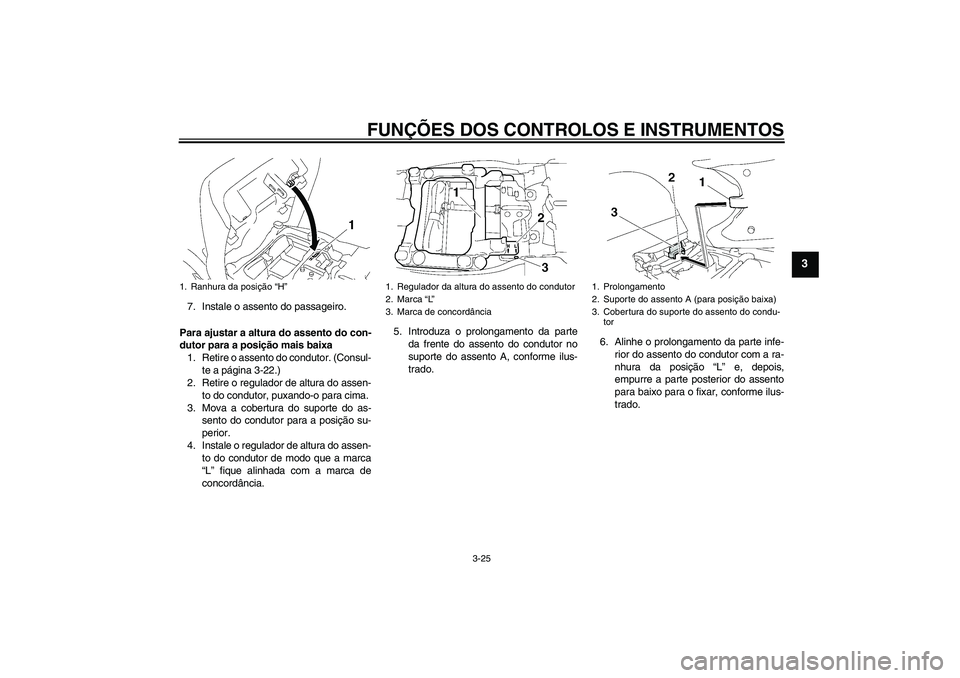

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-25
3
7. Instale o assento do passageiro.
Para ajustar a altura do assento do con-
dutor para a posição mais baixa
1. Retire o assento do condutor. (Consul-
te a página 3-22.)
2. Retire o regulador de altura do assen-
to do condutor, puxando-o para cima.
3. Mova a cobertura do suporte do as-
sento do condutor para a posição su-
perior.
4. Instale o regulador de altura do assen-
to do condutor de modo que a marca
“L” fique alinhada com a marca de
concordância.5. Introduza o prolongamento da parte
da frente do assento do condutor no
suporte do assento A, conforme ilus-
trado.6. Alinhe o prolongamento da parte infe-
rior do assento do condutor com a ra-
nhura da posição “L” e, depois,
empurre a parte posterior do assento
para baixo para o fixar, conforme ilus-
trado.1. Ranhura da posição “H”
1. Regulador da altura do assento do condutor
2. Marca “L”
3. Marca de concordância
1. Prolongamento
2. Suporte do assento A (para posição baixa)
3. Cobertura do suporte do assento do condu-
tor
U2D2P3P0.book Page 25 Friday, September 26, 2008 9:16 AM
Page 40 of 110

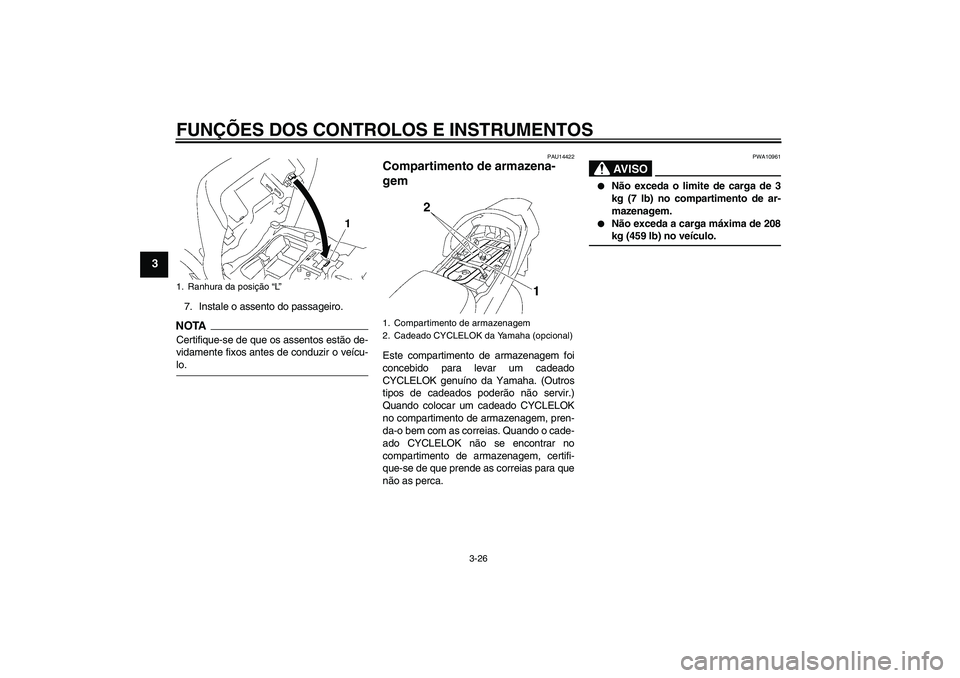

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-26
3
7. Instale o assento do passageiro.NOTACertifique-se de que os assentos estão de-
vidamente fixos antes de conduzir o veícu-lo.
PAU14422
Compartimento de armazena-
gem Este compartimento de armazenagem foi
concebido para levar um cadeado
CYCLELOK genuíno da Yamaha. (Outros
tipos de cadeados poderão não servir.)
Quando colocar um cadeado CYCLELOK
no compartimento de armazenagem, pren-
da-o bem com as correias. Quando o cade-
ado CYCLELOK não se encontrar no
compartimento de armazenagem, certifi-
que-se de que prende as correias para que
não as perca.
AV I S O
PWA10961
Não exceda o limite de carga de 3
kg (7 lb) no compartimento de ar-
mazenagem.
Não exceda a carga máxima de 208kg (459 lb) no veículo.
1. Ranhura da posição “L”
1. Compartimento de armazenagem
2. Cadeado CYCLELOK da Yamaha (opcional)
U2D2P3P0.book Page 26 Friday, September 26, 2008 9:16 AM
