CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-3
7
4. Utilize um óleo em spray como produ-
to de limpeza universal para remover
qualquer sujidade remanescente.
5. Retoque pequenos danos na pintura
provocados por pedras, etc.
6. Encere todas as superfícies pintadas.
7. Deixe o motociclo secar completa-
mente antes de o guardar ou tapar.
AV I S O
PWA11131
A presença de contaminantes nos tra-
vões ou nos pneus pode provocar a per-
da de controlo.

Certifique-se de que não existe óleo
ou cera nos travões ou nos pneus.


Caso necessário, limpe os discos
do travão e os revestimentos do tra-
vão com um agente de limpeza de
discos do travão normal ou aceto-
na, e lave os pneus com água mor-
na e um detergente suave. Antes de
conduzir a velocidades superiores,
teste o motociclo quanto ao desem-
penho dos travões e ao comporta-
mento nas curvas.
PRECAUÇÃO
PCA10800


Aplique óleo em spray ou cera com
moderação e certifique-se de que
limpa qualquer excesso.


Nunca aplique óleo nem cera em
peças de borracha e plástico, trate-
as com um produto de tratamento
adequado.


Evite utilizar compostos de poli-
mento abrasivos, pois estes des-
gastam a pintura.
NOTA

Consulte um concessionário Yamaha
para obter conselhos sobre quais os
produtos a utilizar.


As lavagens, o tempo de chuva ou os
climas húmidos podem causar o em-
baciamento da lente do farol dianteiro.
Ligar o farol dianteiro durante um pe-
queno período de tempo ajudará a re-
mover a humidade da lente.
PAU26243
Armazenagem Curto prazo
Guarde sempre o seu motociclo num local
fresco e seco e, se necessário, utilize uma
cobertura porosa para o proteger do pó. An-
tes de cobrir o motociclo, verifique se o mo-
tor e o sistema de escape estão frios.PRECAUÇÃO
PCA10810


Guardar o motociclo num comparti-
mento com fraca ventilação ou
tapá-lo com um oleado, enquanto
este se encontra ainda molhado,
permitirá a infiltração de água e hu-
midade, o que provocará o apareci-
mento de ferrugem.


Para prevenir a corrosão, evite ca-
ves húmidas, estábulos (devido à
presença de amónia) e áreas onde
estejam armazenados químicos for-
tes.
Longo prazo
Antes de guardar o seu motociclo durante
vários meses:
1. Siga todas as instruções da secção
“Cuidados” deste capítulo.
U1DAP1P0.book Page 3 Wednesday, August 25, 2010 4:40 PM

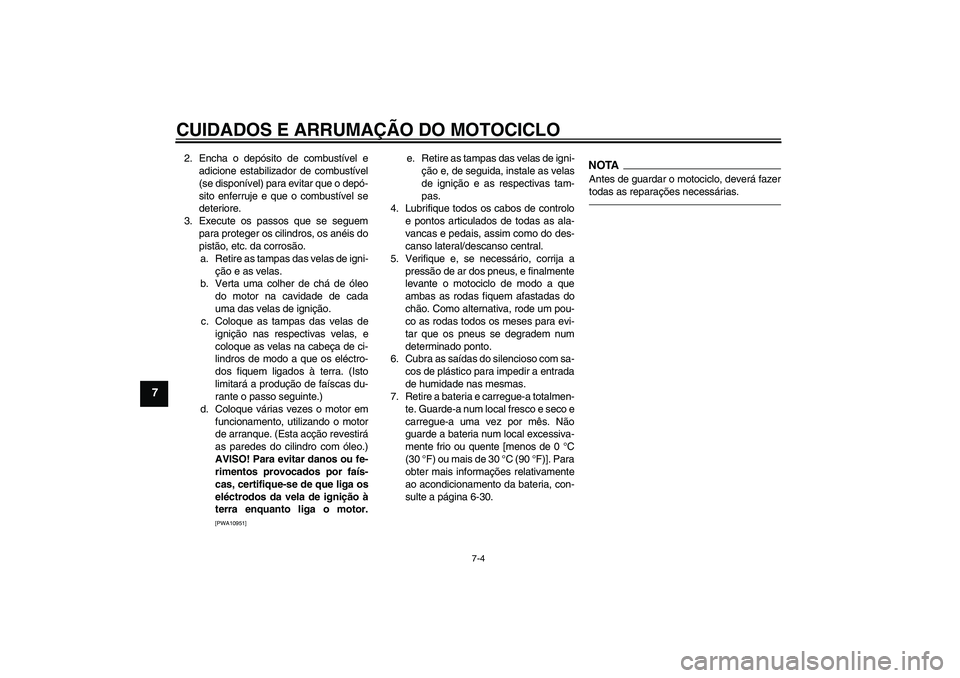

CUIDADOS E ARRUMAÇÃO DO MOTOCICLO
7-4
7
2. Encha o depósito de combustível e
adicione estabilizador de combustível
(se disponível) para evitar que o depó-
sito enferruje e que o combustível se
deteriore.
3. Execute os passos que se seguem
para proteger os cilindros, os anéis do
pistão, etc. da corrosão.
a. Retire as tampas das velas de igni-
ção e as velas.
b. Verta uma colher de chá de óleo
do motor na cavidade de cada
uma das velas de ignição.
c. Coloque as tampas das velas de
ignição nas respectivas velas, e
coloque as velas na cabeça de ci-
lindros de modo a que os eléctro-
dos fiquem ligados à terra. (Isto
limitará a produção de faíscas du-
rante o passo seguinte.)
d. Coloque várias vezes o motor em
funcionamento, utilizando o motor
de arranque. (Esta acção revestirá
as paredes do cilindro com óleo.)
AVISO! Para evitar danos ou fe-
rimentos provocados por faís-
cas, certifique-se de que liga os
eléctrodos da vela de ignição à
terra enquanto liga o motor.
[PWA10951]
e. Retire as tampas das velas de igni-
ção e, de seguida, instale as velas
de ignição e as respectivas tam-
pas.
4. Lubrifique todos os cabos de controlo
e pontos articulados de todas as ala-
vancas e pedais, assim como do des-
canso lateral/descanso central.
5. Verifique e, se necessário, corrija a
pressão de ar dos pneus, e finalmente
levante o motociclo de modo a que
ambas as rodas fiquem afastadas do
chão. Como alternativa, rode um pou-
co as rodas todos os meses para evi-
tar que os pneus se degradem num
determinado ponto.
6. Cubra as saídas do silencioso com sa-
cos de plástico para impedir a entrada
de humidade nas mesmas.
7. Retire a bateria e carregue-a totalmen-
te. Guarde-a num local fresco e seco e
carregue-a uma vez por mês. Não
guarde a bateria num local excessiva-
mente frio ou quente [menos de 0 °C
(30 °F) ou mais de 30 °C (90 °F)]. Para
obter mais informações relativamente
ao acondicionamento da bateria, con-
sulte a página 6-30.
NOTAAntes de guardar o motociclo, deverá fazer
todas as reparações necessárias.
U1DAP1P0.book Page 4 Wednesday, August 25, 2010 4:40 PM

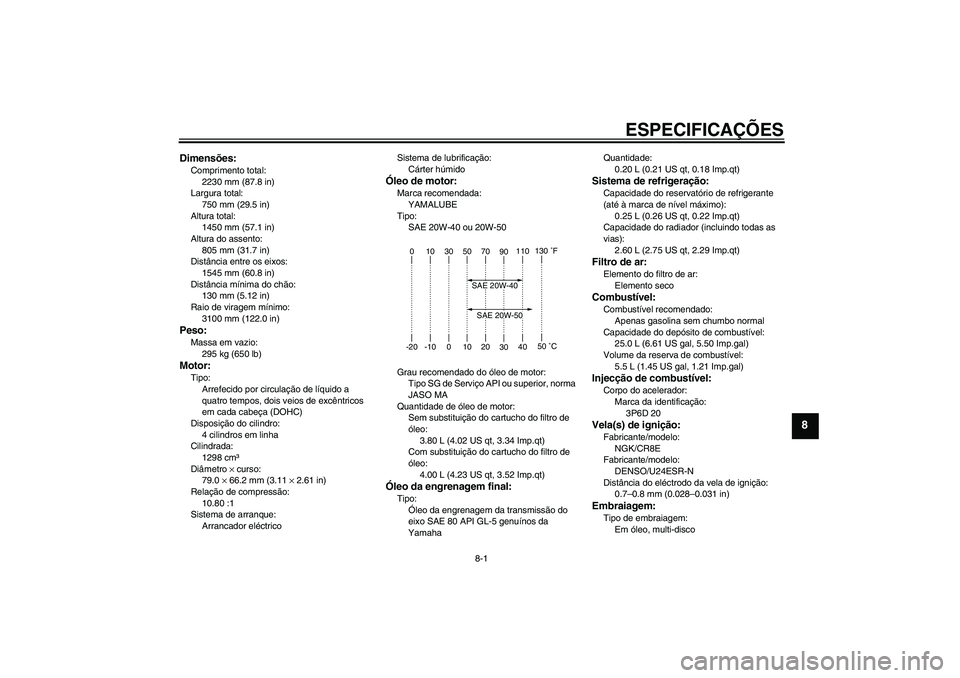

ESPECIFICAÇÕES
8-1
8
Dimensões:Comprimento total:
2230 mm (87.8 in)
Largura total:
750 mm (29.5 in)
Altura total:
1450 mm (57.1 in)
Altura do assento:
805 mm (31.7 in)
Distância entre os eixos:
1545 mm (60.8 in)
Distância mínima do chão:
130 mm (5.12 in)
Raio de viragem mínimo:
3100 mm (122.0 in)Peso:Massa em vazio:
295 kg (650 lb)Motor:Tipo:
Arrefecido por circulação de líquido a
quatro tempos, dois veios de excêntricos
em cada cabeça (DOHC)
Disposição do cilindro:
4 cilindros em linha
Cilindrada:
1298 cm³
Diâmetro × curso:
79.0 × 66.2 mm (3.11 × 2.61 in)
Relação de compressão:
10.80 :1
Sistema de arranque:
Arrancador eléctricoSistema de lubrificação:
Cárter húmido
Óleo de motor:Marca recomendada:
YAMALUBE
Tipo:
SAE 20W-40 ou 20W-50
Grau recomendado do óleo de motor:
Tipo SG de Serviço API ou superior, norma
JASO MA
Quantidade de óleo de motor:
Sem substituição do cartucho do filtro de
óleo:
3.80 L (4.02 US qt, 3.34 Imp.qt)
Com substituição do cartucho do filtro de
óleo:
4.00 L (4.23 US qt, 3.52 Imp.qt)Óleo da engrenagem final:Tipo:
Óleo da engrenagem da transmissão do
eixo SAE 80 API GL-5 genuínos da
YamahaQuantidade:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Sistema de refrigeração:Capacidade do reservatório de refrigerante
(até à marca de nível máximo):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Capacidade do radiador (incluindo todas as
vias):
2.60 L (2.75 US qt, 2.29 Imp.qt)Filtro de ar:Elemento do filtro de ar:
Elemento secoCombustível:Combustível recomendado:
Apenas gasolina sem chumbo normal
Capacidade do depósito de combustível:
25.0 L (6.61 US gal, 5.50 Imp.gal)
Volume da reserva de combustível:
5.5 L (1.45 US gal, 1.21 Imp.gal)Injecção de combustível:Corpo do acelerador:
Marca da identificação:
3P6D 20Vela(s) de ignição:Fabricante/modelo:
NGK/CR8E
Fabricante/modelo:
DENSO/U24ESR-N
Distância do eléctrodo da vela de ignição:
0.7–0.8 mm (0.028–0.031 in)Embraiagem:Tipo de embraiagem:
Em óleo, multi-disco
010305070
90110130 ˚F
-20 -10 0 10 20
304050 ˚C
SAE 20W-50SAE 20W-40
U1DAP1P0.book Page 1 Wednesday, August 25, 2010 4:40 PM

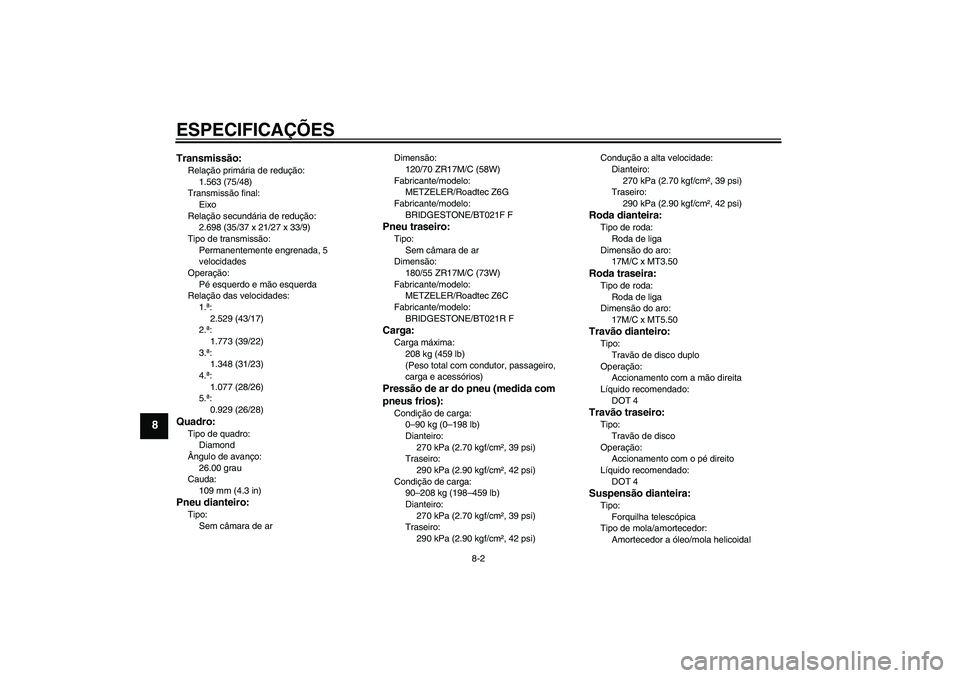

ESPECIFICAÇÕES
8-2
8
Transmissão:Relação primária de redução:
1.563 (75/48)
Transmissão final:
Eixo
Relação secundária de redução:
2.698 (35/37 x 21/27 x 33/9)
Tipo de transmissão:
Permanentemente engrenada, 5
velocidades
Operação:
Pé esquerdo e mão esquerda
Relação das velocidades:
1.ª:
2.529 (43/17)
2.ª:
1.773 (39/22)
3.ª:
1.348 (31/23)
4.ª:
1.077 (28/26)
5.ª:
0.929 (26/28)Quadro:Tipo de quadro:
Diamond
Ângulo de avanço:
26.00 grau
Cauda:
109 mm (4.3 in)Pneu dianteiro:Tipo:
Sem câmara de arDimensão:
120/70 ZR17M/C (58W)
Fabricante/modelo:
METZELER/Roadtec Z6G
Fabricante/modelo:
BRIDGESTONE/BT021F F
Pneu traseiro:Tipo:
Sem câmara de ar
Dimensão:
180/55 ZR17M/C (73W)
Fabricante/modelo:
METZELER/Roadtec Z6C
Fabricante/modelo:
BRIDGESTONE/BT021R FCarga:Carga máxima:
208 kg (459 lb)
(Peso total com condutor, passageiro,
carga e acessórios)Pressão de ar do pneu (medida com
pneus frios):Condição de carga:
0–90 kg (0–198 lb)
Dianteiro:
270 kPa (2.70 kgf/cm², 39 psi)
Traseiro:
290 kPa (2.90 kgf/cm², 42 psi)
Condição de carga:
90–208 kg (198–459 lb)
Dianteiro:
270 kPa (2.70 kgf/cm², 39 psi)
Traseiro:
290 kPa (2.90 kgf/cm², 42 psi)Condução a alta velocidade:
Dianteiro:
270 kPa (2.70 kgf/cm², 39 psi)
Traseiro:
290 kPa (2.90 kgf/cm², 42 psi)
Roda dianteira:Tipo de roda:
Roda de liga
Dimensão do aro:
17M/C x MT3.50Roda traseira:Tipo de roda:
Roda de liga
Dimensão do aro:
17M/C x MT5.50Travão dianteiro:Tipo:
Travão de disco duplo
Operação:
Accionamento com a mão direita
Líquido recomendado:
DOT 4Travão traseiro:Tipo:
Travão de disco
Operação:
Accionamento com o pé direito
Líquido recomendado:
DOT 4Suspensão dianteira:Tipo:
Forquilha telescópica
Tipo de mola/amortecedor:
Amortecedor a óleo/mola helicoidal
U1DAP1P0.book Page 2 Wednesday, August 25, 2010 4:40 PM

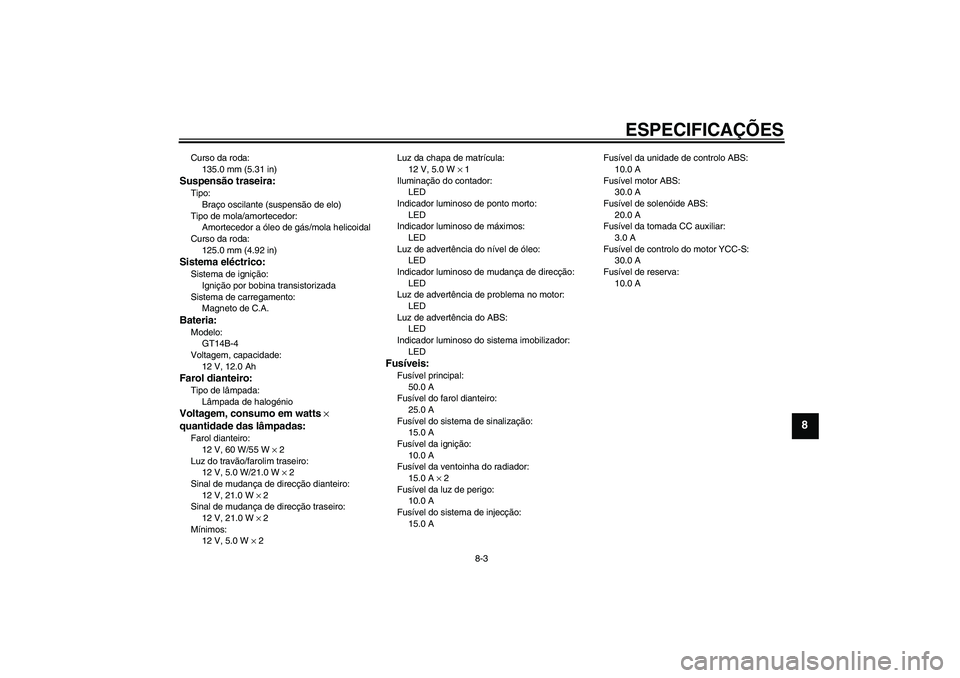

ESPECIFICAÇÕES
8-3
8
Curso da roda:
135.0 mm (5.31 in)Suspensão traseira:Tipo:
Braço oscilante (suspensão de elo)
Tipo de mola/amortecedor:
Amortecedor a óleo de gás/mola helicoidal
Curso da roda:
125.0 mm (4.92 in)Sistema eléctrico:Sistema de ignição:
Ignição por bobina transistorizada
Sistema de carregamento:
Magneto de C.A.Bateria:Modelo:
GT14B-4
Voltagem, capacidade:
12 V, 12.0 AhFarol dianteiro:Tipo de lâmpada:
Lâmpada de halogénioVoltagem, consumo em watts ×
quantidade das lâmpadas:Farol dianteiro:
12 V, 60 W/55 W × 2
Luz do travão/farolim traseiro:
12 V, 5.0 W/21.0 W × 2
Sinal de mudança de direcção dianteiro:
12 V, 21.0 W × 2
Sinal de mudança de direcção traseiro:
12 V, 21.0 W × 2
Mínimos:
12 V, 5.0 W × 2Luz da chapa de matrícula:
12 V, 5.0 W × 1
Iluminação do contador:
LED
Indicador luminoso de ponto morto:
LED
Indicador luminoso de máximos:
LED
Luz de advertência do nível de óleo:
LED
Indicador luminoso de mudança de direcção:
LED
Luz de advertência de problema no motor:
LED
Luz de advertência do ABS:
LED
Indicador luminoso do sistema imobilizador:
LED
Fusíveis:Fusível principal:
50.0 A
Fusível do farol dianteiro:
25.0 A
Fusível do sistema de sinalização:
15.0 A
Fusível da ignição:
10.0 A
Fusível da ventoinha do radiador:
15.0 A × 2
Fusível da luz de perigo:
10.0 A
Fusível do sistema de injecção:
15.0 AFusível da unidade de controlo ABS:
10.0 A
Fusível motor ABS:
30.0 A
Fusível de solenóide ABS:
20.0 A
Fusível da tomada CC auxiliar:
3.0 A
Fusível de controlo do motor YCC-S:
30.0 A
Fusível de reserva:
10.0 A
U1DAP1P0.book Page 3 Wednesday, August 25, 2010 4:40 PM

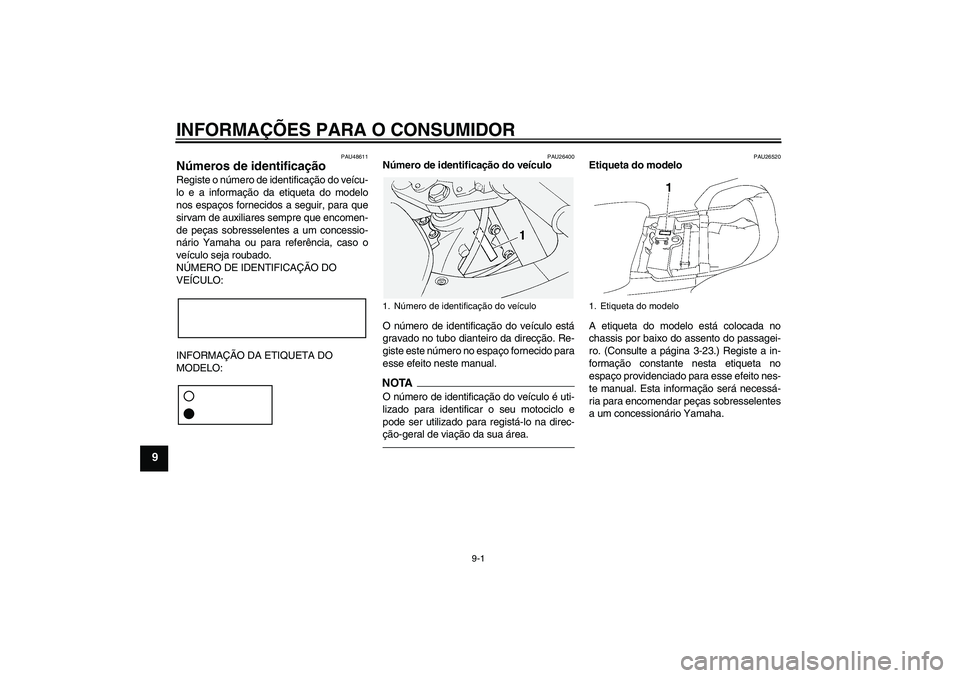

INFORMAÇÕES PARA O CONSUMIDOR
9-1
9
PAU48611
Números de identificação Registe o número de identificação do veícu-
lo e a informação da etiqueta do modelo
nos espaços fornecidos a seguir, para que
sirvam de auxiliares sempre que encomen-
de peças sobresselentes a um concessio-
nário Yamaha ou para referência, caso o
veículo seja roubado.
NÚMERO DE IDENTIFICAÇÃO DO
VEÍCULO:
INFORMAÇÃO DA ETIQUETA DO
MODELO:
PAU26400
Número de identificação do veículo
O número de identificação do veículo está
gravado no tubo dianteiro da direcção. Re-
giste este número no espaço fornecido para
esse efeito neste manual.NOTAO número de identificação do veículo é uti-
lizado para identificar o seu motociclo e
pode ser utilizado para registá-lo na direc-
ção-geral de viação da sua área.
PAU26520
Etiqueta do modelo
A etiqueta do modelo está colocada no
chassis por baixo do assento do passagei-
ro. (Consulte a página 3-23.) Registe a in-
formação constante nesta etiqueta no
espaço providenciado para esse efeito nes-
te manual. Esta informação será necessá-
ria para encomendar peças sobresselentes
a um concessionário Yamaha.
1. Número de identificação do veículo
1. Etiqueta do modelo
U1DAP1P0.book Page 1 Wednesday, August 25, 2010 4:40 PM

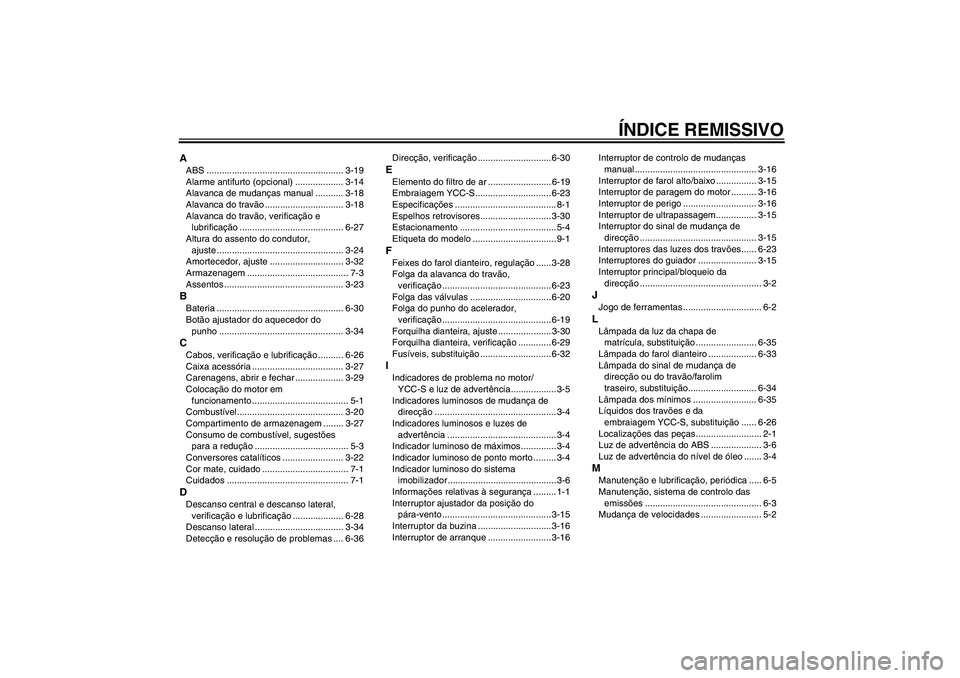

ÍNDICE REMISSIVO
AABS ...................................................... 3-19
Alarme antifurto (opcional) ................... 3-14
Alavanca de mudanças manual ........... 3-18
Alavanca do travão ............................... 3-18
Alavanca do travão, verificação e
lubrificação ......................................... 6-27
Altura do assento do condutor,
ajuste .................................................. 3-24
Amortecedor, ajuste ............................. 3-32
Armazenagem ........................................ 7-3
Assentos ............................................... 3-23BBateria .................................................. 6-30
Botão ajustador do aquecedor do
punho ................................................. 3-34CCabos, verificação e lubrificação .......... 6-26
Caixa acessória .................................... 3-27
Carenagens, abrir e fechar ................... 3-29
Colocação do motor em
funcionamento ...................................... 5-1
Combustível.......................................... 3-20
Compartimento de armazenagem ........ 3-27
Consumo de combustível, sugestões
para a redução ..................................... 5-3
Conversores catalíticos ........................ 3-22
Cor mate, cuidado .................................. 7-1
Cuidados ................................................ 7-1DDescanso central e descanso lateral,
verificação e lubrificação .................... 6-28
Descanso lateral ................................... 3-34
Detecção e resolução de problemas .... 6-36Direcção, verificação .............................6-30
EElemento do filtro de ar ......................... 6-19
Embraiagem YCC-S.............................. 6-23
Especificações ........................................ 8-1
Espelhos retrovisores............................ 3-30
Estacionamento ...................................... 5-4
Etiqueta do modelo ................................. 9-1FFeixes do farol dianteiro, regulação ......3-28
Folga da alavanca do travão,
verificação ........................................... 6-23
Folga das válvulas ................................ 6-20
Folga do punho do acelerador,
verificação ........................................... 6-19
Forquilha dianteira, ajuste ..................... 3-30
Forquilha dianteira, verificação ............. 6-29
Fusíveis, substituição ............................ 6-32IIndicadores de problema no motor/
YCC-S e luz de advertência..................3-5
Indicadores luminosos de mudança de
direcção ................................................ 3-4
Indicadores luminosos e luzes de
advertência ........................................... 3-4
Indicador luminoso de máximos..............3-4
Indicador luminoso de ponto morto ......... 3-4
Indicador luminoso do sistema
imobilizador ........................................... 3-6
Informações relativas à segurança ......... 1-1
Interruptor ajustador da posição do
pára-vento ........................................... 3-15
Interruptor da buzina .............................3-16
Interruptor de arranque ......................... 3-16Interruptor de controlo de mudanças
manual ................................................ 3-16
Interruptor de farol alto/baixo ................ 3-15
Interruptor de paragem do motor .......... 3-16
Interruptor de perigo ............................. 3-16
Interruptor de ultrapassagem................ 3-15
Interruptor do sinal de mudança de
direcção .............................................. 3-15
Interruptores das luzes dos travões...... 6-23
Interruptores do guiador ....................... 3-15
Interruptor principal/bloqueio da
direcção ................................................ 3-2
JJogo de ferramentas ............................... 6-2LLâmpada da luz da chapa de
matrícula, substituição ........................ 6-35
Lâmpada do farol dianteiro ................... 6-33
Lâmpada do sinal de mudança de
direcção ou do travão/farolim
traseiro, substituição........................... 6-34
Lâmpada dos mínimos ......................... 6-35
Líquidos dos travões e da
embraiagem YCC-S, substituição ...... 6-26
Localizações das peças.......................... 2-1
Luz de advertência do ABS .................... 3-6
Luz de advertência do nível de óleo ....... 3-4MManutenção e lubrificação, periódica ..... 6-5
Manutenção, sistema de controlo das
emissões .............................................. 6-3
Mudança de velocidades ........................ 5-2
U1DAP1P0.book Page 1 Wednesday, August 25, 2010 4:40 PM

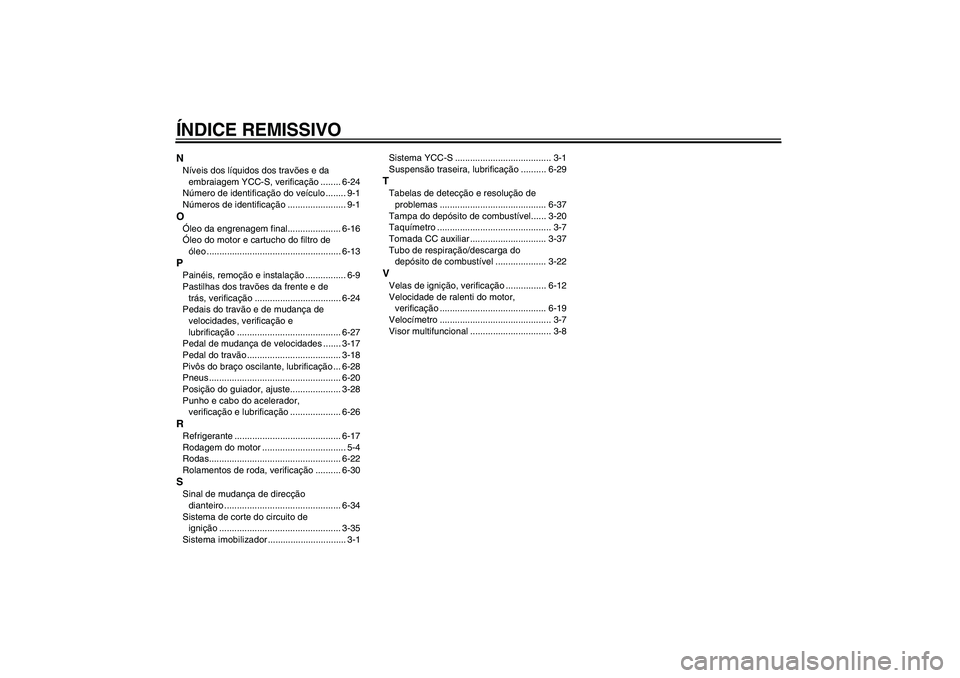

ÍNDICE REMISSIVONNíveis dos líquidos dos travões e da
embraiagem YCC-S, verificação ........ 6-24
Número de identificação do veículo ........ 9-1
Números de identificação ....................... 9-1OÓleo da engrenagem final..................... 6-16
Óleo do motor e cartucho do filtro de
óleo ..................................................... 6-13PPainéis, remoção e instalação ................ 6-9
Pastilhas dos travões da frente e de
trás, verificação .................................. 6-24
Pedais do travão e de mudança de
velocidades, verificação e
lubrificação ......................................... 6-27
Pedal de mudança de velocidades ....... 3-17
Pedal do travão ..................................... 3-18
Pivôs do braço oscilante, lubrificação ... 6-28
Pneus .................................................... 6-20
Posição do guiador, ajuste.................... 3-28
Punho e cabo do acelerador,
verificação e lubrificação .................... 6-26RRefrigerante .......................................... 6-17
Rodagem do motor ................................. 5-4
Rodas.................................................... 6-22
Rolamentos de roda, verificação .......... 6-30SSinal de mudança de direcção
dianteiro .............................................. 6-34
Sistema de corte do circuito de
ignição ................................................ 3-35
Sistema imobilizador ............................... 3-1Sistema YCC-S ...................................... 3-1
Suspensão traseira, lubrificação .......... 6-29
TTabelas de detecção e resolução de
problemas .......................................... 6-37
Tampa do depósito de combustível...... 3-20
Taquímetro ............................................. 3-7
Tomada CC auxiliar .............................. 3-37
Tubo de respiração/descarga do
depósito de combustível .................... 3-22VVelas de ignição, verificação ................ 6-12
Velocidade de ralenti do motor,
verificação .......................................... 6-19
Velocímetro ............................................ 3-7
Visor multifuncional ................................ 3-8
U1DAP1P0.book Page 2 Wednesday, August 25, 2010 4:40 PM

U1DAP1P0.book Page 3 Wednesday, August 25, 2010 4:40 PM

YAMAHA MOTOR CO., LTD.
PRINTED IN THE NETHERLANDS
2010.09
DIC183
