YAMAHA FJR1300AS 2015 Manual de utilização (in Portuguese)

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-4
1
Este veículo não foi concebido para
puxar um reboque nem para ser
conjugado com um sidecar.
Acessórios Yamaha genuínos
A escolha de acessórios para o seu veículo
é uma decisão importante. Os acessórios
Yamaha genuínos, disponíveis apenas em
concessionários Yamaha, foram concebi-
dos, testados e aprovados pela Yamaha
para utilização no seu veículo.
Muitas empresas sem ligação à Yamaha
fabricam peças e acessórios ou oferecem
outros tipos de modificações para veículos
Yamaha. A Yamaha não está numa posi-
ção que permita testar os produtos que es-
tas empresas do mercado de reposição
fabricam. Por este motivo, a Yamaha não
pode aprovar nem recomendar a utilização
de acessórios não comercializados pela
Yamaha, nem modificações não recomen-
dadas especificamente pela Yamaha, mes-
mo que a venda e a instalação seja
efectuada por um concessionário Yamaha.
Peças, acessórios e modificações do
mercado de reposição
Embora possa encontrar produtos do mer-
cado de reposição idênticos a acessórios
Yamaha genuínos ao nível de design e qua-
lidade, deve reconhecer que alguns aces-sórios ou modificações do mercado de
reposição não são adequados devido aos
potenciais perigos para a sua segurança e
a de terceiros. A instalação de produtos do
mercado de reposição ou a implementação
de modificações no veículo que alterem
qualquer uma das suas características de
design e de funcionamento podem expô-lo
a si e a terceiros a um maior risco de feri-
mentos graves ou morte. O proprietário do
veículo é responsável por ferimentos rela-
cionados com alterações do mesmo.
Quando montar acessórios, tenha em
mente as seguintes linhas de orientação,
bem como as apresentadas na secção
“Carga”.
Nunca instale acessórios nem trans-
porte carga que possam prejudicar o
desempenho do seu motociclo. Ins-
peccione cuidadosamente o acessó-
rio antes de o utilizar, para se certificar
de que este não vai, de modo algum,
afectar a visibilidade para a estrada ou
a visibilidade nas curvas, limitar o per-
curso da suspensão, o percurso da
direcção ou o funcionamento dos
controlos, nem ocultar luzes ou reflec-
tores.
• Os acessórios instalados na área
do guiador ou da forquilha dianteira
podem criar instabilidade devido àdistribuição de peso inapropriada
ou alterações aerodinâmicas. Se
forem colocados acessórios na
área do guiador ou da forquilha
dianteira, estes devem reduzidos
ao número indispensável e devem
ser tão leves quanto possível.
• Os acessórios volumosos ou gran-
des podem afectar seriamente a
estabilidade do motociclo devido
aos efeitos aerodinâmicos. O vento
pode fazer o motociclo levantar da
estrada, ou este pode ficar instável
em zonas com ventos cruzados.
Estes acessórios também podem
causar instabilidade ao ultrapassar
ou ao ser ultrapassado por veículos
de grandes dimensões.
• Alguns acessórios podem deslocar
o condutor da sua posição normal
de condução. Esta posição inapro-
priada limita a liberdade de movi-
mentos do condutor e pode limitar
a capacidade de controlo, pelo que
tais acessórios não são recomen-
dados.
Tenha cuidado ao acrescentar aces-
sórios eléctricos. Se os acessórios
eléctricos excederem a capacidade
do sistema eléctrico do motociclo
U1MDP1P0.book Page 4 Thursday, June 12, 2014 8:52 AM

INFORMAÇÕES RELATIVAS À SEGURANÇA
1-5
1
pode ocorrer uma falha eléctrica, a
qual pode causar uma perda perigosa
de potência das luzes ou do motor.
Pneus e jantes do mercado de reposi-
ção
Os pneus e as jantes fornecidos com o seu
motociclo foram concebidos para corres-
ponder às capacidades de desempenho e
para garantir a melhor combinação possí-
vel de condução, travagem e conforto. Ou-
tros pneus, jantes, dimensões e
combinações podem não ser apropriados.
Consulte a página 6-19 para obter mais in-
formações sobre as especificações dos
pneus e a substituição dos mesmos.
Transporte do Motociclo
Certifique-se de que segue as instruções
que se seguem antes de transportar o mo-
tociclo noutro veículo.
Retire todos os itens soltos do moto-
ciclo.
Certifique-se de que a torneira de
combustível (se fizer parte do equipa-
mento) está na posição “OFF” e de
que não existem fugas de combustí-
vel.Aponte a roda dianteira para a frente
no reboque ou na caixa do camião e
prenda-a num carril para impedir o
movimento.
Engrene a transmissão (para os mo-
delos equipados com transmissão
manual).
Prenda o motociclo com cabos de re-
tenção ou prendedores adequados
que estejam presos a partes sólidas
do motociclo, tal como o chassis ou o
triplo grampo da forquilha dianteira
superior (e não, por exemplo, a guia-
dores montados em borracha ou si-
nais de mudança de direcção, ou
peças que possam partir). Escolha
cuidadosamente o local para os pren-
dedores, de modo que estes não fric-
cionem contra superfícies pintadas
durante o transporte.
A suspensão deve ser ligeiramente
comprimida pelos cabos de retenção,
se possível, para que o motociclo não
ressalte excessivamente durante o
transporte.
U1MDP1P0.book Page 5 Thursday, June 12, 2014 8:52 AM

DESCRIÇÃO
2-1
2
PAU10411
Vista esquerda
12
3
4 65
7 8 9 10 11 12
1. Reservatório de refrigerante (página 6-17)
2. Caixa acessória (página 3-40)
3. Jogo de ferramentas do proprietário (página 6-2)
4. Cavilha de enchimento do óleo da engrenagem final (página 6-15)
5. Cavilha de drenagem do óleo da engrenagem final (página 6-15)
6. Reservatório de líquido da embraiagem YCC-S (página 6-24)
7. Elemento do filtro de ar (página 6-18)
8. Pedal de mudança de velocidades (página 3-28)9. Tampa de enchimento de óleo do motor (página 6-12)
10.Cartucho do filtro de óleo do motor (página 6-12)
11.Janela de verificação do nível de óleo do motor (página 6-12)
12.Cavilha de drenagem do óleo do motor (página 6-12)
U1MDP1P0.book Page 1 Thursday, June 12, 2014 8:52 AM

DESCRIÇÃO
2-2
2
PAU10421
Vista direita
7 85,6
4 3
2 1
2
1. Compartimento de armazenagem (página 3-39)
2. Sistema de suspensão electronicamente ajustável (página 3-43)
3. Tampa do depósito de combustível (página 3-32)
4. Pára-vento (página 3-13)
5. Fusíveis (página 6-32)
6. Bateria (página 6-30)
7. Pedal do travão (página 3-29)
8. Reservatório de líquido do travão traseiro (página 6-24)U1MDP1P0.book Page 2 Thursday, June 12, 2014 8:52 AM

DESCRIÇÃO
2-3
2
PAU10431
Controlos e instrumentos
12 34
56 1 7
8,9 10
9
1. Espelho retrovisor (página 3-43)
2. Interruptores do punho esquerdo do guiador (página 3-25)
3. Módulo do contador multifuncional (página 3-11)
4. Interruptor principal/bloqueio da direcção (página 3-2)
5. Reservatório de líquido do travão dianteiro (página 6-24)
6. Interruptores do punho direito do guiador (página 3-25)
7. Alavanca do travão (página 3-29)
8. Punho do acelerador (página 6-19)9. Aquecedor de punho (página 3-13)
10.Botão ajustador do feixe do farol dianteiro (página 3-41)
U1MDP1P0.book Page 3 Thursday, June 12, 2014 8:52 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-1
3
PAU10978
Sistema imobilizadorEste veículo está equipado com um siste-
ma imobilizador para evitar o roubo através
da reconfiguração de códigos nas chave
normais. Este sistema é composto pelo se-
guinte:
uma chave de reconfiguração do có-
digo (com um arco vermelho)
duas chaves de série (com um arco
preto) que podem ser reconfiguradas
com novos códigos
um transmissor-receptor (instalado na
chave de reconfiguração do código)
uma unidade imobilizadora
uma ECU (Unidade de Controlo Elec-
trónico)um indicador luminoso do sistema
imobilizador (Consulte a página 3-6.)
A chave com o arco vermelho é utilizada
para registar códigos em cada uma das
chaves de série. Dado que a reconfigura-
ção é um processo difícil, leve o veículo,
bem como as três chaves, a um concessio-
nário Yamaha, para que aí sejam reconfigu-
radas. Não use a chave com o arco
vermelho para conduzir o veículo. Esta
chave destina-se apenas a ser utilizada
para a reconfiguração das chaves de série.
Use sempre uma chave de série para a
condução do veículo.
PRECAUÇÃO
PCA11822
NÃO PERCA A CHAVE DE RECON-
FIGURAÇÃO DO CÓDIGO! SE A
PERDER CONTACTE O CONCES-
SIONÁRIO IMEDIATAMENTE! Se
perder a chave de reconfiguração
do código, é impossível registar no-
vos códigos nas chaves normais.
As chaves normais podem continu-
ar a ser utilizadas para ligar o veícu-
lo, no entanto, se a reconfiguração
do código for necessária (isto é, se
for feita uma nova chave normal ou
se se perderem todas as chaves)
deve substituir-se a totalidade do
sistema imobilizador. Assim, é alta-mente recomendável utilizar a cha-
ve normal e manter a chave de
reconfiguração do código num lu-
gar seguro.
Não mergulhe as chaves na água.
Não exponha as chaves a tempera-
turas excessivamente altas.
Não coloque as chaves junto a
ímans (incluindo, entre outros, pro-
dutos tais como altifalantes, etc.).
Não coloque as chaves junto a ob-
jectos que transmitam sinais eléc-
tricos.
Não coloque objectos pesados so-
bre as chaves.
Não rectifique nem altere o formato
das chaves.
Não desmonte a peça plástica das
chaves.
Não coloque duas chaves de um
sistema imobilizador no mesmo
porta-chaves.
Mantenha as chaves normais e as
chaves do sistema imobiliza
dor
afastadas da chave de reconfigura-
ção do código do veículo.
Mantenha as chaves de outro siste-
ma imobilizador afastadas do inter-
ruptor principal, uma vez que
podem causar interferência no si-
nal.
1. Chave de reconfiguração do código (verme-
lha)
2. Chaves standard (pretas)U1MDP1P0.book Page 1 Thursday, June 12, 2014 8:52 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-2
3
PAU10473

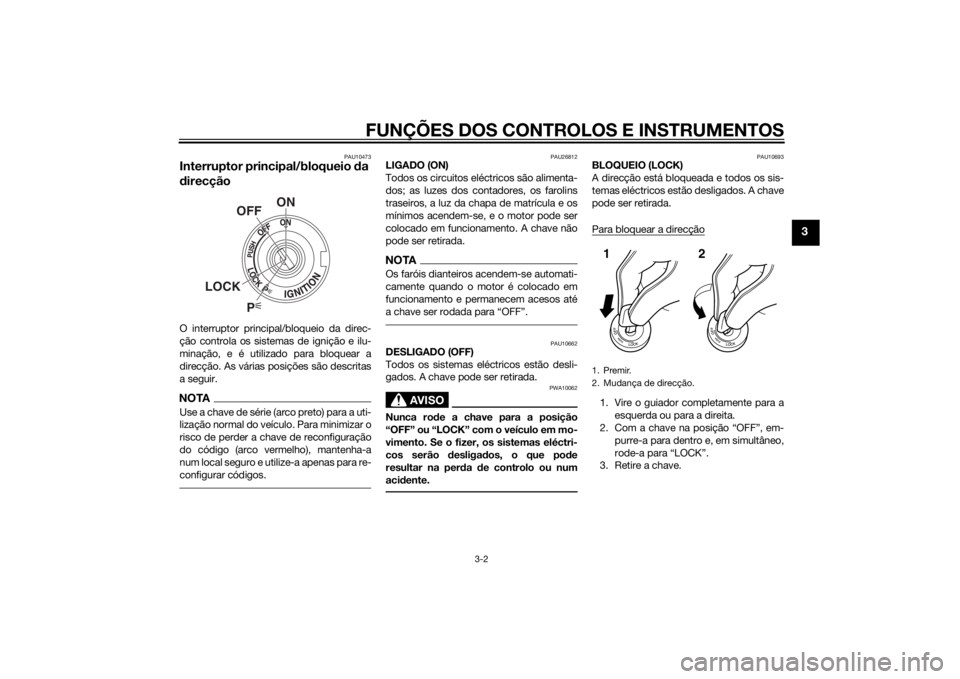

Interruptor principal/bloqueio da
direcçãoO interruptor principal/bloqueio da direc-
ção controla os sistemas de ignição e ilu-
minação, e é utilizado para bloquear a
direcção. As várias posições são descritas
a seguir.NOTAUse a chave de série (arco preto) para a uti-
lização normal do veículo. Para minimizar o
risco de perder a chave de reconfiguração
do código (arco vermelho), mantenha-a
num local seguro e utilize-a apenas para re-
configurar códigos.
PAU26812
LIGADO (ON)
Todos os circuitos eléctricos são alimenta-
dos; as luzes dos contadores, os farolins
traseiros, a luz da chapa de matrícula e os
mínimos acendem-se, e o motor pode ser
colocado em funcionamento. A chave não
pode ser retirada.NOTAOs faróis dianteiros acendem-se automati-
camente quando o motor é colocado em
funcionamento e permanecem acesos até

PAU10662
DESLIGADO (OFF)
Todos os sistemas eléctricos estão desli-
gados. A chave pode ser retirada.
AVISO
PWA10062
Nunca rode a chave para a posição
“OFF” ou “LOCK” com o veículo em mo-
vimento. Se o fizer, os sistemas eléctri-
cos serão desligados, o que pode
resultar na perda de controlo ou num
acidente.
PAU10693
BLOQUEIO (LOCK)
A direcção está bloqueada e todos os sis-
temas eléctricos estão desligados. A chave
pode ser retirada.
Para bloquear a direcção1. Vire o guiador completamente para a
esquerda ou para a direita.
2. Com a chave na posição “OFF”, em-
purre-a para dentro e, em simultâneo,
rode-a para “LOCK”.
3. Retire a chave.
P
ON
OFF
LOCK
1. Premir.
2. Mudança de direcção.12
U1MDP1P0.book Page 2 Thursday, June 12, 2014 8:52 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-3
3
Para desbloquear a direcçãoEmpurre a chave para dentro do interruptor
principal e, em simultâneo, rode-a para
“OFF”.
PAU39461
(Estacionamento)
A direcção está bloqueada e as luzes dos
farolins traseiros, da chapa de matrícula e
dos mínimos estão acesas. As luzes de pe-
rigo e os sinais de mudança de direcção
podem ser ligadas, mas todos os outros
sistemas eléctricos estão desligados. A
chave pode ser retirada.
A direcção tem de ser bloqueada antes da
chave poder ser colocada em “ ”.
PRECAUÇÃO
PCA11021
Não utilize a posição de estacionamento
durante um longo período de tempo,
caso contrário a bateria pode descarre-
gar.
PAU49396
Indicadores luminosos e luzes de
advertência
1. Premir.
2. Mudança de direcção.12
1. Indicador luminoso do sistema
imobilizador Ž
2. Indicador luminoso da função do modo de
paragem Ž
3. Luz de advertência do sistema YCC-S Ž
4. Indicador luminoso de mudança para uma
velocidade inferior Ž
5. Indicador luminoso de mudança de direc-
ção esquerda Ž6. Luz de advertência de problema no motor Ž7. Luz de advertência do nível de óleo Ž
8. Indicador luminoso de ponto morto Ž
9. Indicador luminoso de máximos Ž
10.Luz de advertência do sistema de travão
antibloqueio (ABS) Ž
11.Indicador luminoso de mudança de direc-
ção direita Ž
12.Luz de advertência do sistema de suspen-
são electronicamente ajustável Ž
13.Indicador/luz de advertência do sistema de
14.Indicadores luminosos do controlo de cruzeiro
GEARN
25
A.TEMP ˚C
Lo
C.TEMP ˚C
0:06
TIME TRIP
1234
5
11
6
10
7
13
12
14
9
8ABS
U1MDP1P0.book Page 3 Thursday, June 12, 2014 8:52 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-4
3
PAU11031
Indicadores luminosos de mudança de
direcção “ ” e “ ”
O indicador luminoso correspondente fica
intermitente quando o interruptor do sinal
de mudança de direcção é accionado para
a esquerda ou para a direita.
PAU11061
Indicador luminoso de ponto morto “ ”
Este indicador luminoso acende-se quan-
do a transmissão está em ponto morto.
PAU11081
Indicador luminoso de máximos “ ”
Este indicador acende-se quando são utili-
zados os máximos do farol dianteiro.
PAU11124
Luz de advertência do nível de
óleo “ ”
Esta luz de advertência acende-se se o ní-
vel do óleo do motor estiver baixo.
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se a luz de advertência não se acender
logo quando a chave é rodada para “ON”
ou se permanecer acesa, solicite a um con-
cessionário Yamaha que verifique o circui-
to eléctrico.
NOTAMesmo que o nível do óleo seja suficiente,
a luz de advertência pode tremeluzir quan-
do conduzir num declive ou durante uma
aceleração ou desaceleração súbita, o que
não significa uma avaria.
PAU11381
Indicadores luminosos do controlo de
cruzeiro
Consulte a página 3-7 para obter uma ex-
plicação relativa a estes indicadores lumi-
nosos.
PAU11535
Luz de advertência de problema no
motor “ ”
Esta luz de advertência acende-se ou fica
intermitente se um problema for detectado
no circuito eléctrico de supervisão do mo-
tor. Se isto acontecer, solicite a um con-
cessionário Yamaha que verifique o
sistema de auto-diagnóstico. (Consulte a
página 3-23 para obter explicações sobre o
dispositivo de auto-diagnóstico.)
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acen-
der-se durante alguns segundos e depois
apagar-se.Se a luz de advertência não se acender
logo quando a chave é rodada para “ON”
ou se permanecer acesa, solicite a um con-
cessionário Yamaha que verifique o circui-
to eléctrico.
PAU51662
Luz de advertência do ABS “ ”
Em funcionamento normal, a luz de adver-
tência do ABS acende-se quando a chave
é rodada para “ON” e desliga-se após ser
atingida uma velocidade de 10 km/h (6
mi/h) ou superior.
Se a luz de advertência do ABS:
não se acender quando a chave é ro-
dada para “ON”
se acender ou ficar intermitente du-
rante a condução
não se apagar após ser atingida uma
velocidade de 10 km/h (6 mi/h) ou su-
perior
O sistema ABS pode não funcionar correc-
tamente. Se acontecer alguma das situa-
ções acima, solicite a um concessionário
Yamaha que verifique o sistema logo que
possível. (Consulte uma explicação do sis-
tema ABS na página 3-29.)
AVISO
PWA16041
Se a luz de advertência do ABS não se
desligar depois de ser atingida uma ve-
locidade de 10 km/h (6 mi/h) ou superior,
ABS
U1MDP1P0.book Page 4 Thursday, June 12, 2014 8:52 AM

FUNÇÕES DOS CONTROLOS E INSTRUMENTOS
3-5
3
ou se a luz de advertência se acender ou
ficar intermitente durante a condução, o
sistema de travagem passa para trava-
gem convencional. Se ocorrer alguma
das situações acima, ou se a luz de ad-
vertência nem sequer se acender, seja
extremamente cuidadoso para evitar a
possibilidade de bloqueio das rodas du-
rante uma travagem de emergência. So-
licite a um concessionário Yamaha que
verifique o sistema de travagem e os cir-
cuitos eléctricos logo que possível.NOTASe o interruptor de arranque for premido
com o motor em funcionamento, a luz de
advertência do ABS acende-se, mas isto
não é uma avaria.
PAU54261
Indicador/luz de advertência do sistema
de controlo de tracção “TCS”
Este indicador/luz de advertência fica inter-
mitente quando o sistema de controlo de
tracção é accionado e fica ligado quando o
sistema é desligado.
O circuito eléctrico da luz pode ser verifica-
do rodando a chave para “ON”. A luz deve-
rá acender-se durante alguns segundos e
depois apagar-se.Se a luz não se acender logo quando a cha-
ve é rodada para “ON” ou se permanecer
acesa, solicite a um concessionário
Yamaha que verifique o circuito eléctrico.
Se o sistema de controlo de tracção for de-
sactivado durante a condução, o indica-
dor/luz de advertência e a luz de
advertência de problema no motor acen-
dem-se. (Consulte uma explicação do sis-
tema de controlo de tracção na página
3-30.)
Tente repor o sistema de controlo de trac-
ção e as luzes seguindo os procedimentos
de “Reposição” da página 3-31.
PAU55392
Luz de advertência do sistema de sus-
pensão electronicamente ajustável “ ”
Esta luz de advertência acende-se se for
detectado um problema no sistema de
suspensão electronicamente ajustável.
O circuito eléctrico da luz de advertência
pode ser verificado rodando a chave para
“ON”. A luz de advertência deverá acen-
der-se durante alguns segundos e depois
apagar-se.
Se a luz de advertência não se acender
logo quando a chave é rodada para “ON”
ou se permanecer acesa, solicite a um con-
cessionário Yamaha que verifique o circui-
to eléctrico.
PAU55431
Indicador luminoso de mudança para
uma velocidade inferior “ ”
Este indicador luminoso pisca quando a
engrenagem da transmissão é demasiado
elevada para a velocidade do veículo.
Para evitar danificar a embraiagem YCC-S,
o indicador luminoso de mudança para
uma velocidade inferior pisca quando for
necessário mudar para uma velocidade in-
ferior. Se isto ocorrer, mude para uma velo-
cidade inferior até que o indicador
luminoso deixe de piscar.

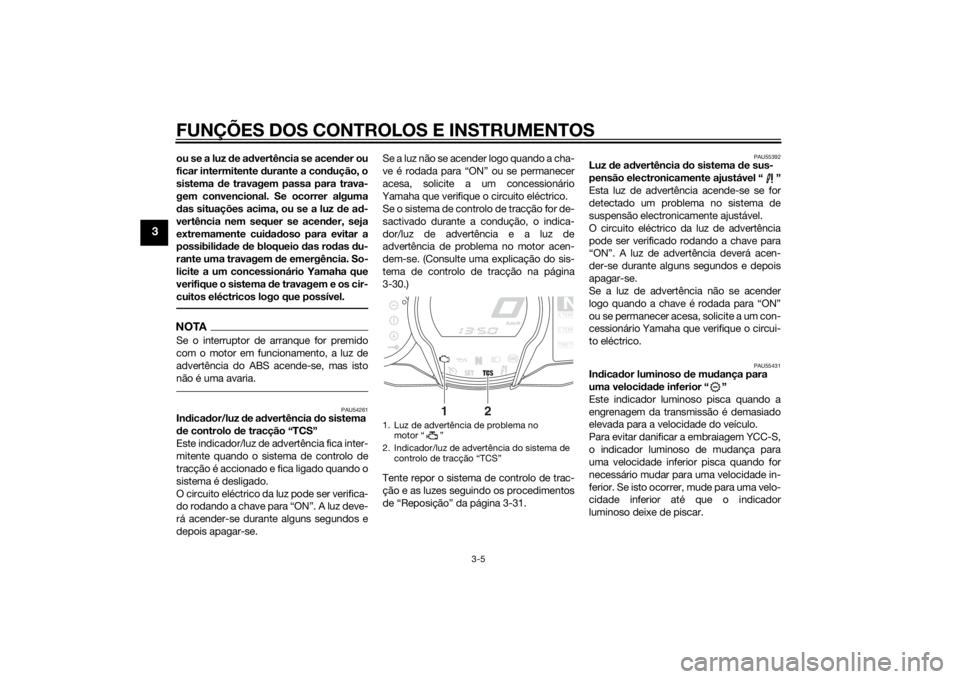

1. Luz de advertência de problema no
motor “ ”
2. Indicador/luz de advertência do sistema de
controlo de tracção “TCS”
NA.TEM
P
C.TEM
P
TIME T
R
2
1
U1MDP1P0.book Page 5 Thursday, June 12, 2014 8:52 AM
