Periodiskt un derhåll och justerin g
6-14
6
13. Stäng av motorn och kontrollera olje-
nivån. Fyll på vid behov.MAU20017
Olja i slutväxel
Kontrollera så att det inte läcker olja från
slutväxeln innan du kör. Om du upptäcker
läckage bör du låta en Yamaha-återförsäl-
jare kontrollera och reparera fordonet.
Dessutom måste oljenivån i slutväxeln kon-
trolleras och oljan bytas vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning.
VARNING
MWA10371
Se till att ing a främmande föremål
kommer in i slutväxeln.
Se till att in gen olja kommer på
d äck eller fäl g.
För att kontrollera oljenivån i slutväxeln
1. Ställ upp fordonet på sitt mittstöd.
TIPS
Se till att fordonet står helt upprätt när du
kontrollerar oljenivån. Om det lutar lite kan
du få en felaktig avläsning.
2. Skruva loss påfyllningspluggen i slut- växeln och tillhörande packning, och
kontrollera sedan oljenivån i slutväx-
eln.
TIPS
Oljenivån bör gå upp till kanten på påfyll-
ningshålet.
UB95M1M0.book Page 14 Tuesday, July 18, 2017 9:03 AM
Page 82 of 116

Periodiskt un derhåll och justerin g
6-15
6
3. Om oljenivån befinner sig under kan-
ten bör du fylla på med olja av rekom-
menderad typ tills oljenivån når upp till
kanten.
4. Kontrollera om packningen är skadad och byt ut den om det behövs.
5. Montera påfyllningspluggen och den
nya packningen, dra sedan åt pluggen
till angivet moment.
För att b yta olja i slutväxeln
1. Ställ upp fordonet på en plan yta.
2. Placera ett oljetråg under slutväxeln för att samla upp oljan.
3. Lossa påfyllningspluggen i slutväxeln, avtappningspluggen i slutväxeln och
tillhörande packningar för att tömma
ut oljan ur slutväxeln. 4. Montera avtappningspluggen i slut-
växeln och den nya packningen, dra
sedan åt pluggen till angivet moment.
5. Fyll på med rekommenderad olja i slutväxeln upp till kanten på påfyll-
ningshålet.
6. Kontrollera om packningen är skadad och byt ut den om det behövs.
7. Montera påfyllningspluggen och den
nya packningen, dra sedan åt pluggen
till angivet moment.
8. Kontrollera så att det inte läcker olja från slutväxeln. Kontrollera anledning-
en till det om det läcker.
1. Påfyllningsplugg i slutväxeln
2. Packning
3. Rätt oljenivå
Åtdra gnin gsmoment:
Påfyllningsplugg i slutväxeln: 23 N·m (2.3 kgf·m, 17 lb·ft)
3
2
1
1. Påfyllningsplugg i slutväxeln
2. Packning
3. Avtappningsplugg i slutväxeln
Åtdra gning smoment:
Avtappningsplugg i slutväxeln: 23 N·m (2.3 kgf·m, 17 lb·ft)
Rekommen derad olja i slutväxel:
Yamahas växellådsolja SAE 80W-90
API GL-5 för kardandrivning
Oljemän gd:
0.20 L (0.21 US qt, 0.18 Imp.qt)
Åt dra gning smoment:
Påfyllningsplugg i slutväxeln: 23 N·m (2.3 kgf·m, 17 lb·ft)
1
2
32
UB95M1M0.book Page 15 Tuesday, July 18, 2017 9:03 AM
Page 83 of 116

Periodiskt un derhåll och justerin g
6-16
6
MAUS1203
Kylvätska
Kylvätskans nivå ska kontrolleras regelbun-
det. Dessutom måste kylvätskan bytas vid
de intervall som anges i tabellen för regel-
bunden skötsel.
TIPS
Om Yamaha originalkylvätska inte finns till-
gängligt ska du använda ett frostskydds-
medel med etylenglykol som innehåller
korrosionshämmande medel för alumini-
ummotorer och blanda det med destillerat
vatten i proportionerna 1:1.
MAU54164För att kontrollera kylvätskenivån
1. Vänta tills motorn svalnar. Kylvätske-
nivån varierar beroende på motortem-
peraturen.
2. Ställ upp fordonet på sitt mittstöd.
3. Ta bort kåpans vänstra panel. (Se si-
dan 3-38.)
4. Titta på kylvätskebehållaren. 5. Öppna locket på kylvätskebehållaren
om kylvätskenivån ligger vid eller un-
der min-markeringen. VARNING! Ta
b ara bort kylvätskelocket. Ta al dri g
b ort kylvätskelocket när motorn är
varm.
[MWA15162]
6. Fyll på med kylvätska eller destillerat vatten upp till max-markeringen, och
sätt dit kylvätskebehållarens lock.
VIKTIGT: Om du inte har till gån g till
kylvätska kan du använ da destille-
rat vatten eller mjukt vattenle d-
nin gsvatten. Använ d inte hårt
vatten eller saltvatten eftersom d et
kan ska da motorn. Om d u har an-
vänt vatten i stället för kylvätska bör
d u byta ut d et mot kylvätska vi d för-
sta bästa tillfälle. I annat fall kom-
mer kylsystemet inte att vara
sky ddat mot is bild nin g och korrosi-
on. Om du har tillsatt vatten till kyl-
vätskan, be en Yamaha-
återförsäljare att kontrollera kyl-
vätskan så snart som möjlig t. I an-
nat fall kommer motorns kyleffekt
att re duceras.
[MCA10473]
7. Sätt fast panelen.
MAU33032Byte av kylvätska
Kylvätskan måste bytas vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning. Låt en Yamaha-återförsälja-
Rekommen
derad kylvätska:
YA M A L U B E k y l v ä t s k a
Kylvätskemän gd:
Kylvätskebehållare (max nivåmarke-
ring):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Kylare (inklusive alla slangar): 2.60 L (2.75 US qt, 2.29 Imp.qt)
1. Kylvätskebehållare
2. Max-markering
3. Min-markering
2
1 3
1. Kylvätskebehållarens lock
1
UB95M1M0.book Page 16 Tuesday, July 18, 2017 9:03 AM
Page 84 of 116
![YAMAHA FJR1300AS 2018 Bruksanvisningar (in Swedish) Periodiskt un derhåll och justerin g
6-17
6
re byta kylvätskan. VARNING! Ta aldri g
b ort kylvätskelocket när motorn är varm.
[MWA10382] MAU40372
Luftfilter
Luftfiltret bör rengöras
vid de in YAMAHA FJR1300AS 2018 Bruksanvisningar (in Swedish) Periodiskt un derhåll och justerin g
6-17
6
re byta kylvätskan. VARNING! Ta aldri g
b ort kylvätskelocket när motorn är varm.
[MWA10382] MAU40372
Luftfilter
Luftfiltret bör rengöras
vid de in](/img/51/49657/w960_49657-83.png)
Periodiskt un derhåll och justerin g
6-17
6
re byta kylvätskan. VARNING! Ta aldri g
b ort kylvätskelocket när motorn är varm.
[MWA10382] MAU40372
Luftfilter
Luftfiltret bör rengöras
vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning. Låt en Yamaha-återförsälja-
re rengöra eller byta luftfiltret.
UB95M1M0.book Page 17 Tuesday, July 18, 2017 9:03 AM
Page 85 of 116

Periodiskt un derhåll och justerin g
6-18
6
MAU44735
Kontroll av tomgån gsvarvtalet
Kontrollera tomgångsva rvtalet och låt vid
behov en Yamaha-återförsäljare korrigera
det.
MAU21386
Kontroll av g ashandta gets spel
Mät gashandtagets spel enligt bilden.
Kontrollera regelbundet gashandtagets
spel och låt vid behov en Yamaha-återför-
säljare justera det.
To m
gån gsvarvtal:
1000–1100 v/min
1. Gashandtagets spel
Gashan dta gets spel:
1.0–3.0 mm (0.04–0.12 in)
1
UB95M1M0.book Page 18 Tuesday, July 18, 2017 9:03 AM
Page 86 of 116

Periodiskt un derhåll och justerin g
6-19
6
MAU21403
Ventilspel
Ventilerna är viktig a motorkomponenter
och ventilspelen ändras när de används,
därför måste de kontrolleras och justeras
vid de intervall som anges i det regelbund-
na underhållsschemat. Ventiler som inte
justeras kan leda till att luft-/bränslebland-
ningen blir fel, motorbuller och slutligen
motorskador. Låt en Yamaha-återförsäljare
kontrollera och justera ventilspelen med re-
gelbundna mellanrum för att förhindra det-
ta.
TIPS
Servicen måste utföras när motorn är kall.
MAU64410
Däck
Däcken är det enda på fordonet som har
kontakt med vägen. Säkerhet under alla
körförhållanden hänger på en relativt liten
kontaktyta. Därför är det absolut nödvän-
digt att hålla däcken i gott skick vid alla till-
fällen och byta ut dem vid lämplig tidpunkt
med de specificerade däcken.
Däckens lufttryck
Däckens lufttryck bör kontrolleras och
eventuellt justeras före varje körning.
VARNING
MWA10504
Om for donet körs me d fel däcktryck kan
föraren förlora kontrollen över d et vilket
kan led a till allvarli ga personskad or eller
d ödsfall.
Däckens lufttryck bör kontrolleras
när däcken är kalla ( dvs när tempe-
raturen på d äcken är densamma
som den om givan de luftens).
Däckens lufttryck b ör anpassas
me d avseen de på hasti ghet och
d en totala vikten på förare, passa-
g erare, bag ag e och de till behör
som är g odkän da för denna mo dell.
Däckens lufttryck (uppmätt när
d äcken är kalla):
1 person:
Fram:250 kPa (2.50 kgf/cm2, 36 psi)
Bak:
290 kPa (2.90 kgf/cm2, 42 psi)
2 personer: Fram:
250 kPa (2.50 kgf/cm2, 36 psi)
Bak: 290 kPa (2.90 kgf/cm2, 42 psi)
Maxlast*: 208 kg (459 lb)
* Total vikt på förare, passagerare,
bagage och tillbehör
UB95M1M0.book Page 19 Tuesday, July 18, 2017 9:03 AM
Page 87 of 116

Periodiskt un derhåll och justerin g
6-20
6
VARNING
MWA10512
Lasta inte för mycket på for donet. En
olycka kan inträffa om du kör ett över-
lastat ford on.
Kontroll av d äcken
Däcken måste kontrolleras före varje kör-
ning. Om mönsterdjupet i däckens mitt är
nere på minimum eller om det sitter en glas-
bit eller spik i däcket, eller om däckssidorna
är spruckna, bör du låta en Yamaha-åter-
försäljare byta däcket omedelbart.
TIPS
Minsta mönsterdjup kan variera från land till
land. Kontrollera vilka regler som gäller i ditt
land.
VARNING
MWA10472
Låt en Yamaha-återförsäljare byta
utslitna däck. Förutom att det är
ola glig t att köra, kan utslitna däck
re ducera körstab iliteten och kan
le da till att du tappar kontrollen.
Byte av alla hjul- och b romsrelate-
ra de delar, inklusive däck, bör utfö-
ras av en Yamaha-återförsäljare
som har nö dvän dig a kunskaper och
erfarenhet att g öra det.
Kör lu gnt och försikti gt nå gra mil
me d nya d äck så att ytan hinner
ru gg as upp. Greppet är mycket då-
lig t på helt nya d äck.
Däckinformation
Denna modell är utrustad med slanglösa
däck och luftventiler.
Däck åldras även om de inte har använts el-
ler om de bara har använts vid enstaka till-
fällen. Sprickor i däckmönstret och i
sidorna, ibland med deformeringar i stom-
men, är alla tecken på ålder. Gamla och
åldrade däck ska kontrolleras av däckspe-
cialister för att ta reda på ifall de är säkra att
använda.
VARNING
MWA10902
Fram däck och bak däck bör vara av
samma fa brikat och utformnin g,
annars kan motorcykelns hante-
rin gse genskaper än dras vilket kan
le da till en olycka.
Se allti d till att ventilhattarna sitter
or dentli gt på plats för att förhin dra
att luft läcker ut.

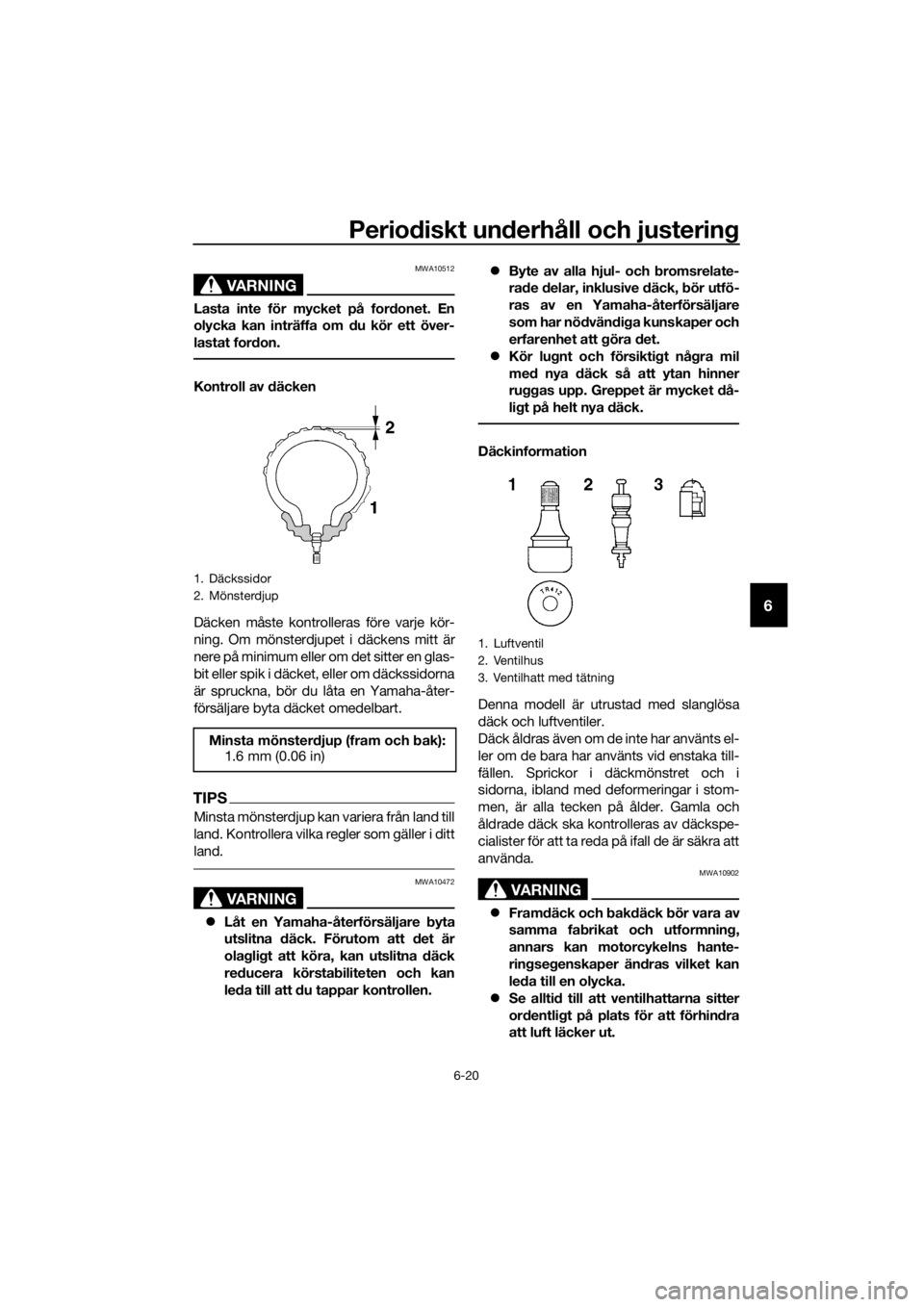

1. Däckssidor
2. Mönsterdjup
Minsta mönster djup (fram och b ak):
1.6 mm (0.06 in)
1. Luftventil
2. Ventilhus
3. Ventilhatt med tätning
UB95M1M0.book Page 20 Tuesday, July 18, 2017 9:03 AM
Page 88 of 116

Periodiskt un derhåll och justerin g
6-21
6
Använ d bara de luftventiler och
ventilhus som visas i listan ne dan
för att un dvika att d u tappar luft när
d u kör.
Efter utförliga tester har endast de däck
som visas i listan nedan godkänts av
Yamaha för denna modell.
VARNING
MWA10601
Denna motorcykel är utrusta d me d “su-
per-hi gh-spee d” däck. Beakta följan de
punkter för att du ska få ut så mycket
som möjli gt av d essa däck.
Använ d b ara de specificera de er-
sättnin gsd äcken. An dra däck kan
explo dera vi d körnin g i hö ga hasti g-
heter.
Helt nya däck kan ha ett relativt då-
li g t grepp på vissa un derla g innan
d e är inkör da. Det är därför inte
lämplig t att köra me d hö ga hasti g-
heter utan köra sparsamt d e första
100 km (60 mi) efter d et att ett nytt
d äck monteras.
Däcken måste vara uppvärm da inn-
an du kan köra me d hö ga h asti
ghe
-
ter.
Anpassa allti d lufttrycket beroen de
på körförhållan den.
MAU21963
Gjutna fäl gar
För att du ska få ut maximal prestanda,
hållbarhet och säkerhet från ditt fordon bör
du notera följande punkter om hjulen.
Kontrollera fälgkanterna så att de inte
är spruckna, krokiga eller skadade
före varje körning. Om de är skadade,
låt en Yamaha-återf örsäljare byta hju-
let. Försök inte att reparera ett hjul
själv. Ett deformerat eller sprucket hjul
måste bytas.
Hjulet bör balanseras om du har bytt
fälg eller däck. Ett obalanserat hjul kan
ge upphov till dåliga prestanda, be-
svärliga hanteringsegenskaper och en
förkortad livslängd på däcket.
Fram
däck:
Storlek: 120/70ZR17M/C (58W)
Tillverkare/modell: BRIDGESTONE/BT023F E
Bak däck:
Storlek: 180/55ZR17M/C(73W)
Tillverkare/modell:
BRIDGESTONE/BT023R E
FRAM och BAK: Luftventil:
TR412
Ventilhus:
#9100 (original)
UB95M1M0.book Page 21 Tuesday, July 18, 2017 9:03 AM
Page 89 of 116

Periodiskt un derhåll och justerin g
6-22
6
MAU40622
YCC-S koppling
Denna modell är utrustad med en hydrau-
lisk koppling. Därför måste du kontrollera
nivån för YCC-S-kopplingsvätskan och ef-
ter läckor i hydraulsystemet. (Se sidan
6-24.)
TIPS
Om det är svårt att växla, om kopplingen
slirar, om det går dåligt att accelerera eller
motorn stannar ska du låta en Yamaha-
återförsäljare kontrollera om kopplingen är
sliten.
MAU37914
Kontroll av bromshandta gets
spel
Det får inte finnas något fritt spel i broms-
reglaget. Låt en Yamaha-återförsäljare
kontrollera bromssystemet om spel finns.
VARNING
MWA14212
En mjuk och svampi g känsla i broms-
hand taget ty der på att d et finns luft i
b romssystemet. Om det finns luft i
b romssystemet ska du låta en Yamaha-
återförsäljare avlufta systemet innan du
använ der for donet. Luft i bromssyste-
met försämrar b romsverkan och kan
le da till att du tappar kontrollen.

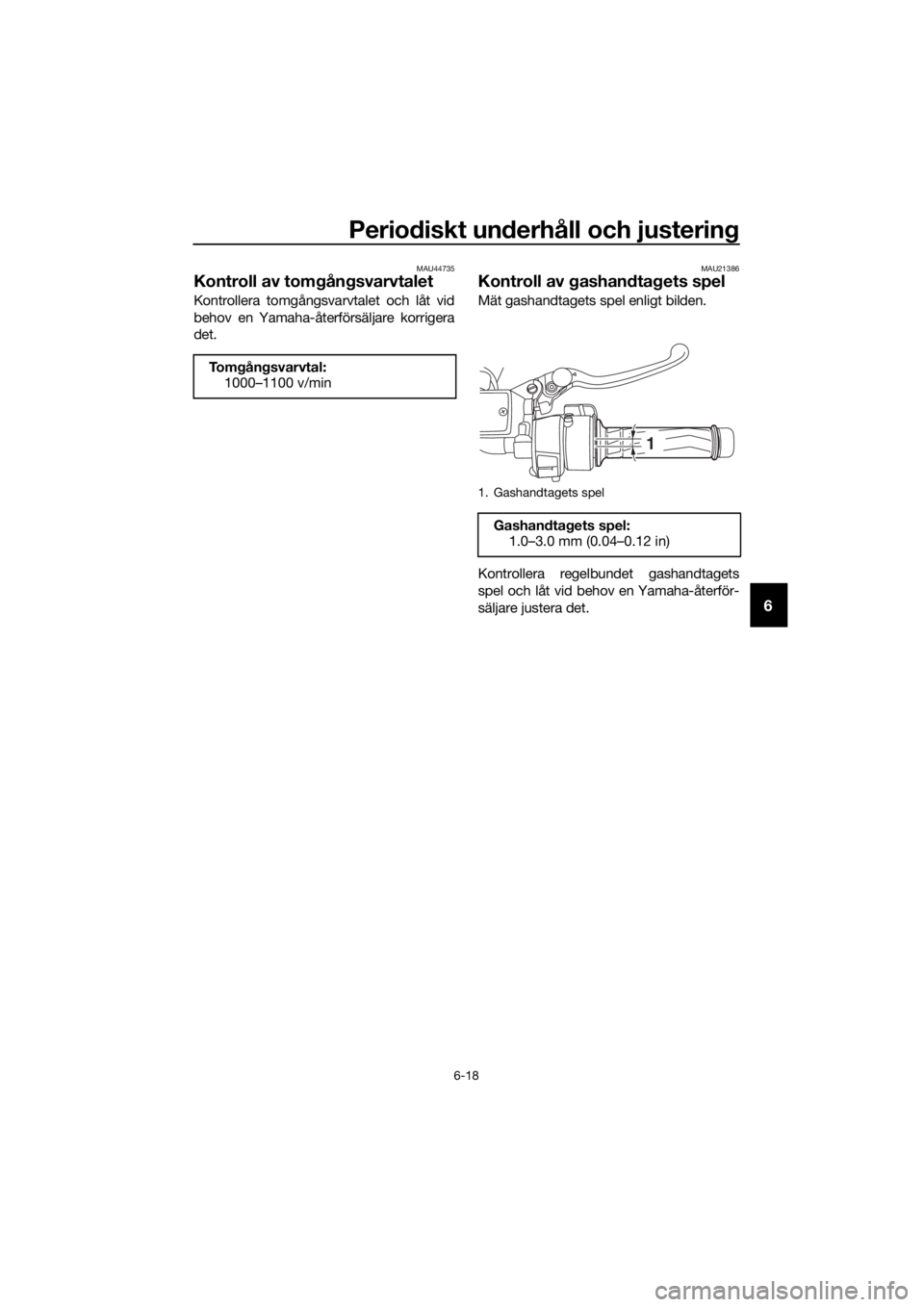

1. Inget spel i bromshandtaget
1
UB95M1M0.book Page 22 Tuesday, July 18, 2017 9:03 AM
Page 90 of 116

Periodiskt un derhåll och justerin g
6-23
6
MAU36505
Bromsljuskontakter
Bromsljuset bör tändas strax innan brom-
sarna ansätts. Bromsljuset aktiveras med
kontakter som är anslutna till bromshand-
taget och bromspedalen. Eftersom broms-
ljuskontakterna är komponenter i det
låsningsfria bromssystemet bör de endast
underhållas av en Yamaha-återförsäljare.
MAU22393
Kontroll av bromsbelä gg fram
och bak
Förslitningen av bromsbeläggen fram och
bak måste kontrolleras vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning.
MAU43432Broms belägg, fram
Bromsoken fram är utrustade med dubbla
bromsbelägg.
Bromsbeläggen för frambromsen har ett in-
dikeringsspår för bromsbeläggens förslit-
ning som gör att du kan kontrollera
förslitningen utan att ta isär bromsen. Titta
på indikeringsspåret för att kontrollera
bromsbeläggens förslitning. Om ett broms-
belägg är så slitet att indikeringsspåret
knappast syns bör du låta en Yamaha-åter-
försäljare byta alla bromsbelägg.
1. Indikeringsspår för bromsbeläggens förslit- ning
1
1
UB95M1M0.book Page 23 Tuesday, July 18, 2017 9:03 AM
