Periodiskt un derhåll och justerin g
6-4
6
MAU71372
Tabell över allmän skötsel och smörjnin g
NR. ARTIKEL
1 *Kontroll me
d d ia g-
nostiskt system • Utför en dynamisk kontroll med
Yamahas diagnostikverktyg.
• Kontrollera felkoderna. √√√√√√
2 *Luftfilter •Rengör.
√√
• Byt ut. √√
3 *Kopplin g • Kontrollera funktionen, vätske-
nivån och eventuellt läckage. √√√√√
4 *Fram broms • Kontrollera funktionen, vätske-
nivån och eventuellt läckage.
• Byt ut bromsbeläggen om det behövs. √√√√√√
5 *Bak broms • Kontrollera funktionen, vätske-
nivån och eventuellt läckage.
• Byt ut bromsbeläggen om det behövs. √√√√√√
6 *Bromsslan gar • Kontrollera om de har sprickor
eller andra skador. √√√√√
• Byt ut. Vart 4:e år
7 *Bromsvätska • Byt. Vartannat år
8 *Hjul • Kontrollera om de är skeva eller
har skador.
• Byt vid behov. √√√√
9 *Däck • Kontrollera mönsterdjup och
om de har skador.
• Byt vid behov.
• Kontrollera lufttrycket.
• Korrigera vid behov. √√√√√
10 *Hjullag er • Kontrollera lagerspel och om de
har skador. √√√√
11 *Svin
garmsle dens
la ger • Kontrollera funktion och om
den har för stort spel. √√√√
12 *Styrla ger •
K
ontrollera om lageruppsätt-
ningarna är lösa. √√ √
• Fyll på lagom med litiumbaserat fett. √√
X 1000 km
KONTROLLPUNKT ELLER
SKÖTSELARBETE
X 1000 mi
MÄTARSTÄLLNING
ÅRLIG KONTROLL
110203040
0.66121824
UB95M1M0.book Page 4 Tuesday, July 18, 2017 9:03 AM

Periodiskt un derhåll och justerin g
6-5
6
13*Ramfästen • Kontrollera att alla muttrar, bul-
tar och skruvar är ordentligt åt-
dragna. √√√√√
14 La
gertapp för
b romshan dta g • Smörj med silikonbaserat fett.
√√√√√
15 La
gertapp för
b romspe dal • Smörj med ett litiumbaserat
fett. √√√√√
16 La
gertapp för väx-
elpe dal • Smörj med ett litiumbaserat
fett. √√√√√
17 Si dostöd , mittstö d• Kontrollera funktionen.
• Smörj med ett litiumbaserat
fett. √√√√√
18 *Si
dostöd ets kon-
takt • Kontrollera funktionen och byt
ut vid behov. √√√√√√
19 *Fram gaffel • Kontrollera funktion och om det
läcker olja.
• Byt vid behov. √√√√
20 *Stöt dämpare • Kontrollera funktion och om det
läcker olja.
• Byt vid behov. √√√√
21 *Bakfjä
drin gens re-
läarm och le d-
punkten i
kopplin gsarmen • Kontrollera funktionen.
√√√√
22 Motorolja • Byt (värm upp motorn före drä-
nering).
• Kontrollera oljenivån och om det läcker olja. √√√√√√
23 Oljefilterinsats •Byt ut. √√√
24 *Ky
lsystem •
Kontrollera kylvätskenivån och
om det läcker kylvätska. √√√√√
• Byt. Vart 3:e år
25 *Olja i slutväxel •Byt.
• Kontrollera om det läcker nå-
gon olja. √√√√√
26 *Bromskontakter,
fram och
bak • Kontrollera funktionen.
√√√√√√
NR. ARTIKEL
X 1000 km
KONTROLLPUNKT ELLER
SKÖTSELARBETE
X 1000 mi MÄTARSTÄLLNING
ÅRLIG KONTROLL
110203040
0.6 6 12 18 24
UB95M1M0.book Page 5 Tuesday, July 18, 2017 9:03 AM

Periodiskt un derhåll och justerin g
6-6
6
MAU72830
TIPS
Luftfiltret måste ses över oftare om du kör i fuktiga eller dammiga områden.
 Hydraulbroms och YCC-S koppling
• Kontrollera regelbundet och fyll på bromsvätska och YCC-S kopplingsvätska vid behov.
• Vart annat år bör huvudbromscylinderns och bromsokens inre komponenter bytas
samt bromsvätskan ersättas. Dessutom bör YCC-S-kopplingens huvudcylinders
och slavcylinders inre komponenter bytas samt YCC-S-kopplingsvätskan ersättas.
• Byt bromsledningar och YCC-S-kopplingsledningar vart fjärde år eller om det upp- stått sprickor eller om de är skadade.
27 *Rörli
ga delar och
kab lar •Smörj.
√√√√√
28 *Gashan
dta gshus
och vajer • Kontrollera funktion och spel.
• Justera gasvajerns spel vid be-
hov.
• Smörj gashandtagshuset, va- jern och handtagsvärmarens
kabel. √√√√√
29 *Belysnin
g, si gna-
ler och kontakter • Kontrollera funktionen.
• Ställ in halvljuset.
√√√√√√
NR. ARTIKEL
X 1000 km
KONTROLLPUNKT ELLER
SKÖTSELARBETE
X 1000 mi
MÄTARSTÄLLNING
ÅRLIG KONTROLL
110203040
0.66121824
UB95M1M0.book Page 6 Tuesday, July 18, 2017 9:03 AM

Periodiskt un derhåll och justerin g
6-7
6
MAU18773
Lossa och sätta fast paneler
De paneler som visas på bilden måste los-
sas för att visa skötselarbeten som beskrivs
i detta kapitel ska kunna utföras. Titta i det-
ta avsnitt varje gång som en panel måste
lossas eller sättas fast.
MAU54133
Panel A
För att ta bort panelen
1. Ta bort bultarna och snabbfästena.
2. Haka av baksidan av panelen i bak-
kant från fästbygeln på höger sidas
kåpa.
3. Haka av baksidan av panelen i fram- kant från fästbygeln på främre kåpan
som visas.
1. Panel A
1. Panel B
1. Panel C
1
1
1
1. Panel A
2. Bult
3. Snabbfäste
1. Spår
2. Fästbygel
1
23
1
2
UB95M1M0.book Page 7 Tuesday, July 18, 2017 9:03 AM

Periodiskt un derhåll och justerin g
6-8
6

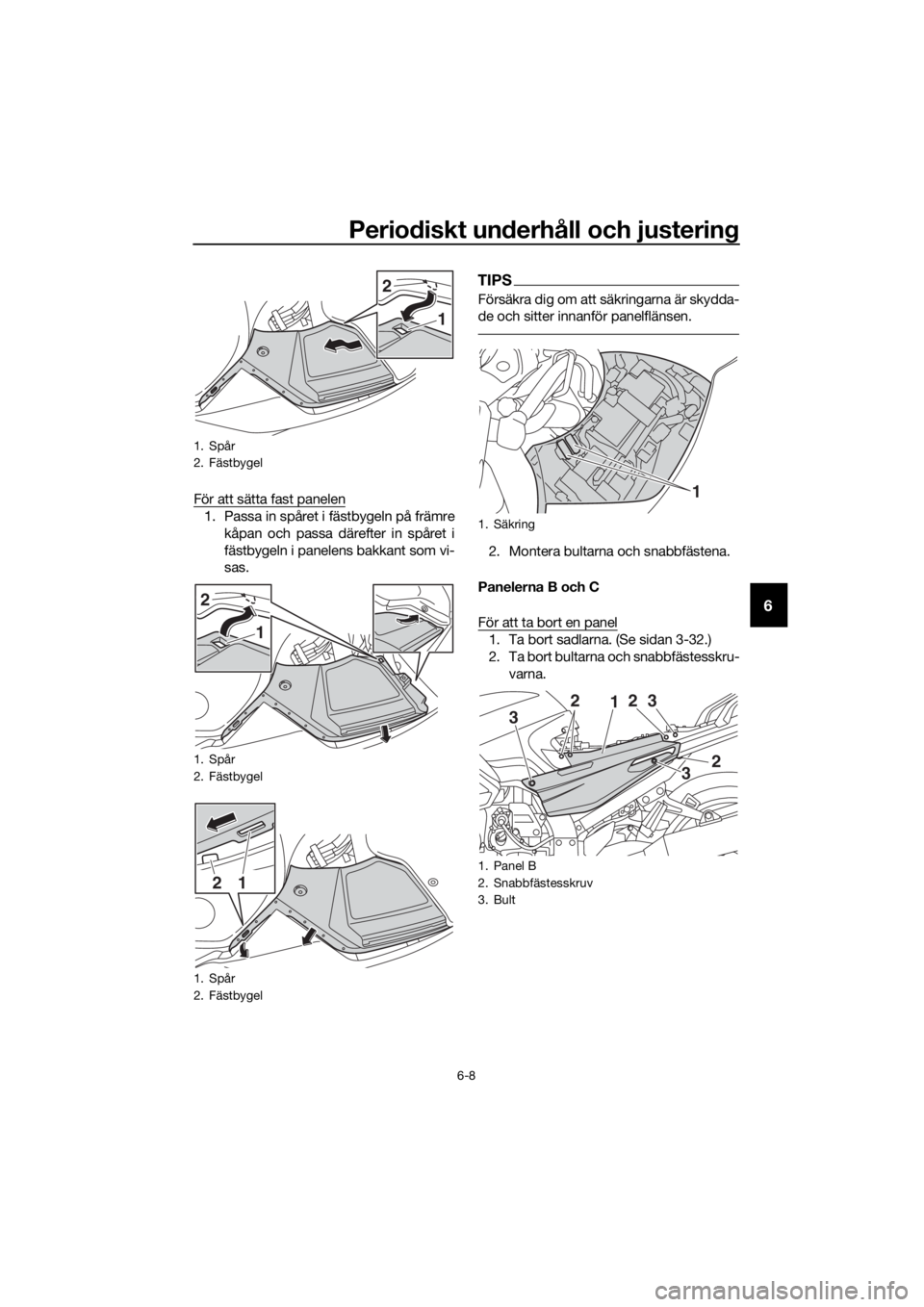

För att sätta fast panelen
1. Passa in spåret i fästbygeln på främre
kåpan och passa därefter in spåret i
fästbygeln i panelens bakkant som vi-
sas.
TIPS
Försäkra dig om att säkringarna är skydda-
de och sitter innanför panelflänsen.
2. Montera bultarna och snabbfästena.
Panelerna B och C
För att ta bort en panel
1. Ta bort sadlarna. (Se sidan 3-32.)
2. Ta bort bultarna och snabbfästesskru- varna.
1. Spår
2. Fästbygel
1. Spår
2. Fästbygel
1. Spår
2. Fästbygel
2
1
2
1
12
1. Säkring
1. Panel B
2. Snabbfästesskruv
3. Bult
1
12
2
3
3
2
3
UB95M1M0.book Page 8 Tuesday, July 18, 2017 9:03 AM

Periodiskt un derhåll och justerin g
6-9
6

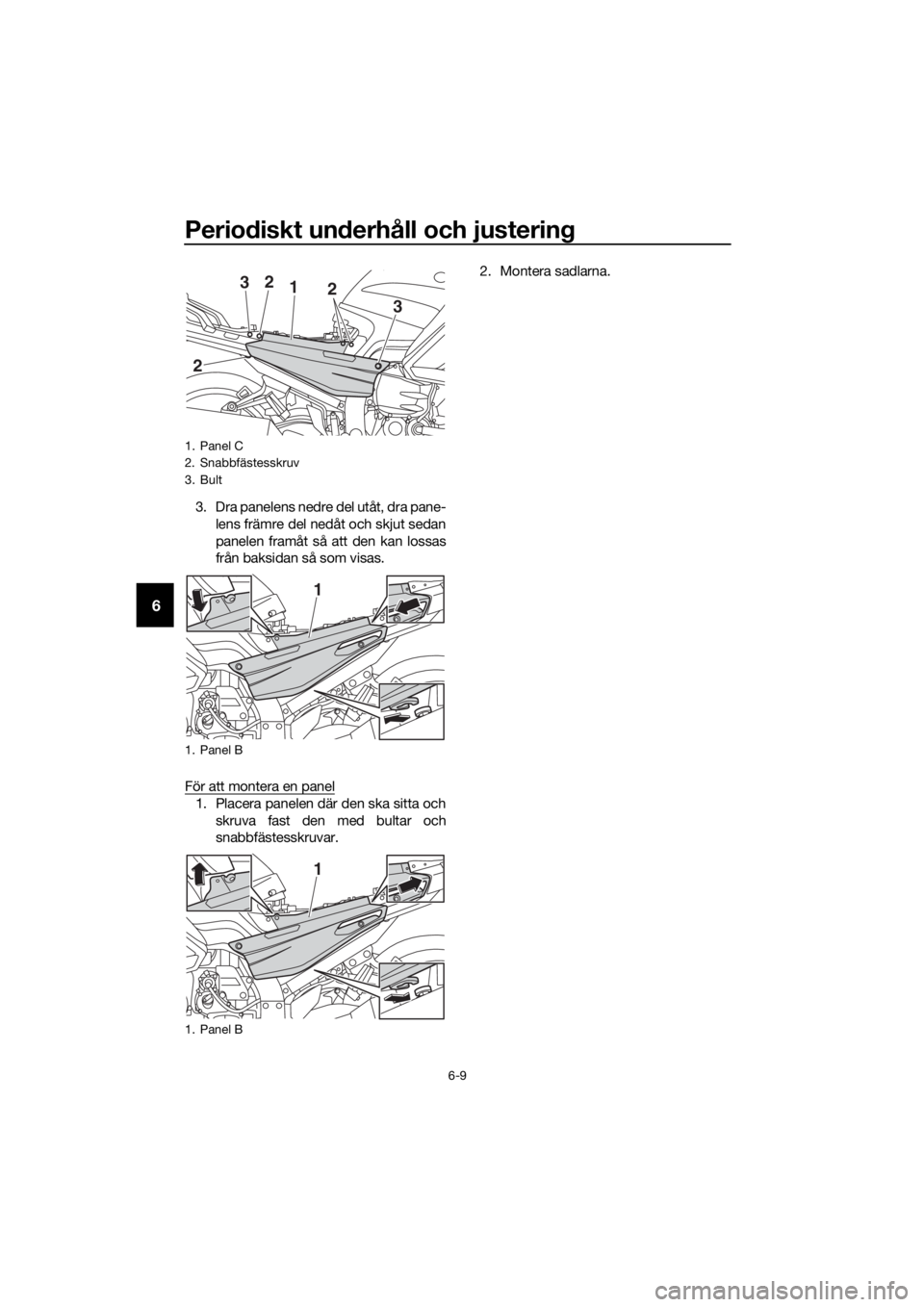

3. Dra panelens nedre del utåt, dra pane-
lens främre del nedåt och skjut sedan
panelen framåt så att den kan lossas
från baksidan så som visas.
För att montera en panel
1. Placera panelen där den ska sitta och skruva fast den med bultar och
snabbfästesskruvar. 2. Montera sadlarna.
1. Panel C
2. Snabbfästesskruv
3. Bult
1. Panel B
1. Panel B
12
2
2 3
3
1
1
UB95M1M0.book Page 9 Tuesday, July 18, 2017 9:03 AM

Periodiskt un derhåll och justerin g
6-10
6
MAU19653

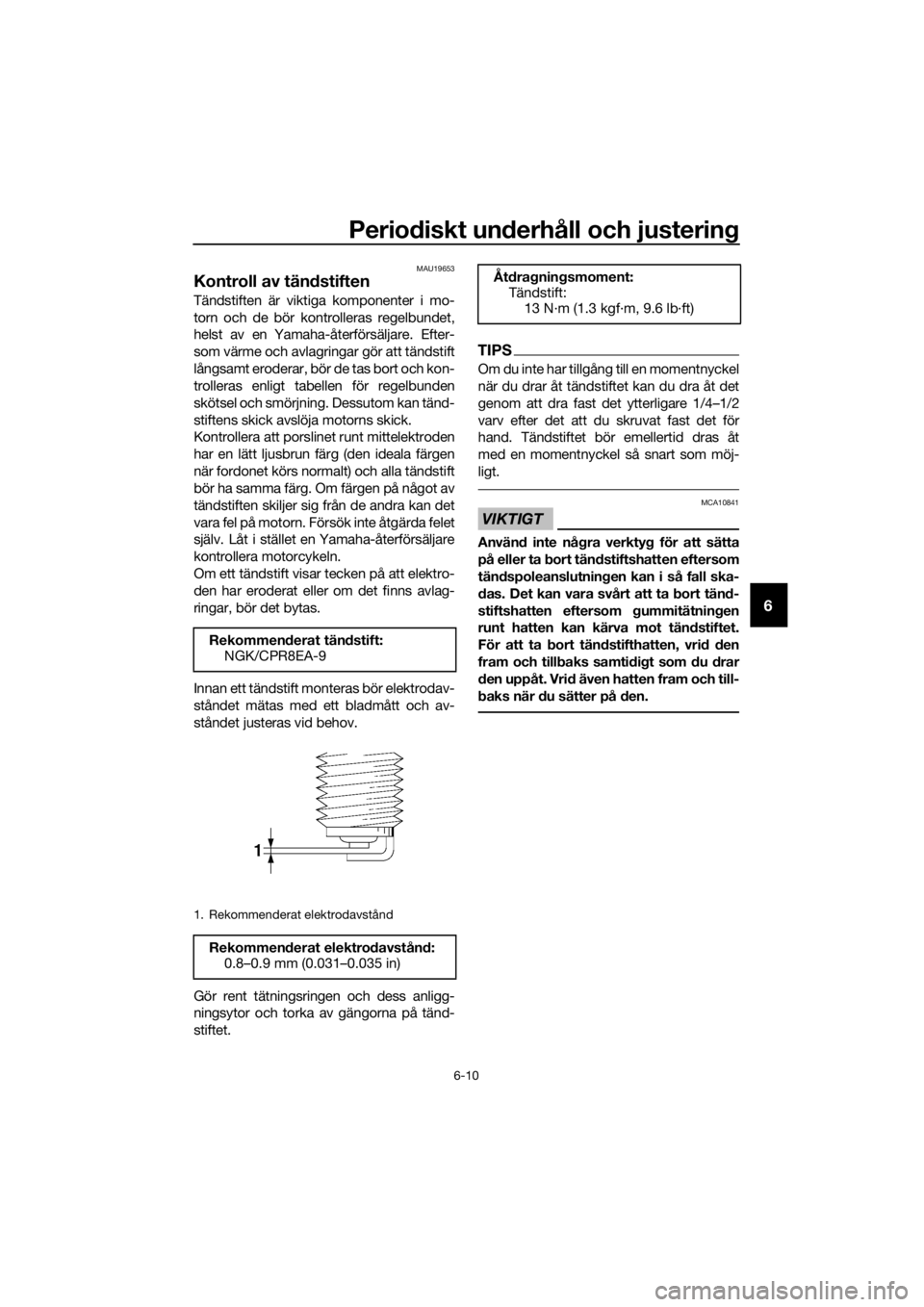

Kontroll av tändstiften
Tändstiften är viktiga komponenter i mo-
torn och de bör kontrolleras regelbundet,
helst av en Yamaha-återförsäljare. Efter-
som värme och avlagringar gör att tändstift
långsamt eroderar, bör de tas bort och kon-
trolleras enligt tabellen för regelbunden
skötsel och smörjning. Dessutom kan tänd-
stiftens skick avslöja motorns skick.
Kontrollera att porsline t runt mittelektroden
har en lätt ljusbrun färg (den ideala färgen
när fordonet körs norma lt) och alla tändstift
bör ha samma färg. Om färgen på något av
tändstiften skiljer sig från de andra kan det
vara fel på motorn. Försök inte åtgärda felet
själv. Låt i stället en Yamaha-återförsäljare
kontrollera motorcykeln.
Om ett tändstift visar tecken på att elektro-
den har eroderat eller om det finns avlag-
ringar, bör det bytas.
Innan ett tändstift monteras bör elektrodav-
ståndet mätas med ett bladmått och av-
ståndet justeras vid behov.
Gör rent tätningsringen och dess anligg-
ningsytor och torka av gängorna på tänd-
stiftet.
TIPS
Om du inte har tillgång till en momentnyckel
när du drar åt tändstiftet kan du dra åt det
genom att dra fast det ytterligare 1/4–1/2
varv efter det att du skruvat fast det för
hand. Tändstiftet bör emellertid dras åt
med en momentnyckel så snart som möj-
ligt.
VIKTIGT
MCA10841
Använ d inte nå gra verkty g för att sätta
på eller ta bort tän dstiftshatten eftersom
tän dspoleanslutnin gen kan i så fall ska-
d as. Det kan vara svårt att ta b ort tänd-
stiftshatten eftersom g ummitätningen
runt hatten kan kärva mot tän dstiftet.
För att ta b ort tändstifthatten, vri d d en
fram och till baks samti dig t som d u drar
d en uppåt. Vri d även hatten fram och till-
b aks när d u sätter på den.
Rekommen derat tän dstift:
NGK/CPR8EA-9
1. Rekommenderat elektrodavstånd
Rekommen derat elektro davstån d:
0.8–0.9 mm (0.031–0.035 in)
Åt dra gnin gsmoment:
Tändstift:
13 N·m (1.3 kgf·m, 9.6 lb·ft)
UB95M1M0.book Page 10 Tuesday, July 18, 2017 9:03 AM

Periodiskt un derhåll och justerin g
6-11
6
MAU36112

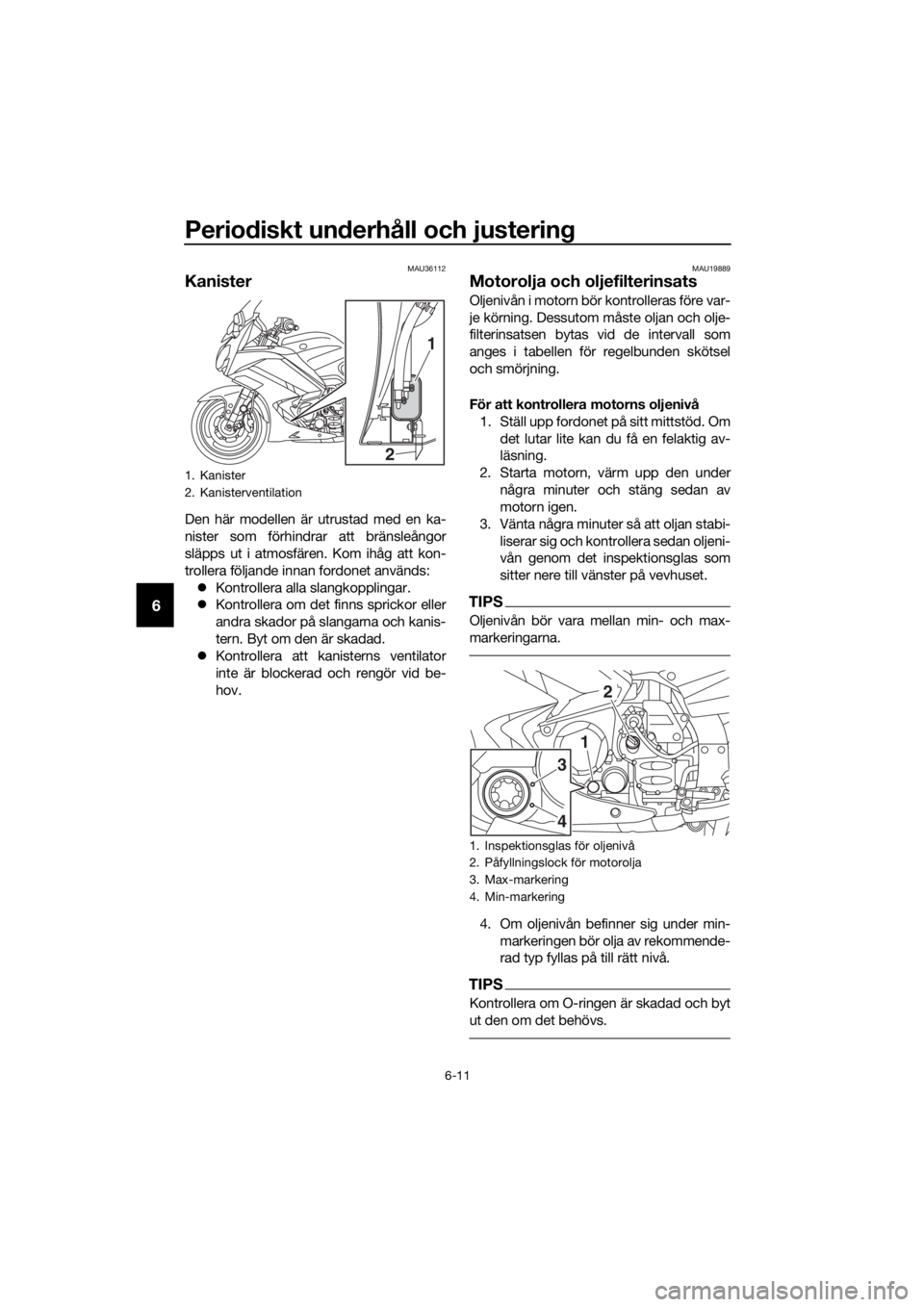

Kanister
Den här modellen är utrustad med en ka-
nister som förhindrar att bränsleångor
släpps ut i atmosfären. Kom ihåg att kon-
trollera följande innan fordonet används:
 Kontrollera alla slangkopplingar.
 Kontrollera om det finns sprickor eller
andra skador på slangarna och kanis-
tern. Byt om den är skadad.
 Kontrollera att kanisterns ventilator
inte är blockerad och rengör vid be-
hov.
MAU19889
Motorolja och oljefilterinsats
Oljenivån i motorn bör kontrolleras före var-
je körning. Dessutom måste oljan och olje-
filterinsatsen bytas vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning.
För att kontrollera motorns oljenivå
1. Ställ upp fordonet på sitt mittstöd. Om det lutar lite kan du få en felaktig av-
läsning.
2. Starta motorn, värm upp den under några minuter och stäng sedan av
motorn igen.
3. Vänta några minuter så att oljan stabi- liserar sig och kontrollera sedan oljeni-
vån genom det inspektionsglas som
sitter nere till vänster på vevhuset.
TIPS
Oljenivån bör vara mellan min- och max-
markeringarna.
4. Om oljenivån befinner sig under min-markeringen bör olja av rekommende-
rad typ fyllas på till rätt nivå.
TIPS
Kontrollera om O-ringen är skadad och byt
ut den om det behövs.
1. Kanister
2. Kanisterventilation
1
2
1. Inspektionsglas för oljenivå
2. Påfyllningslock för motorolja
3. Max-markering
4. Min-markering
31
4
2
UB95M1M0.book Page 11 Tuesday, July 18, 2017 9:03 AM

Periodiskt un derhåll och justerin g
6-12
6

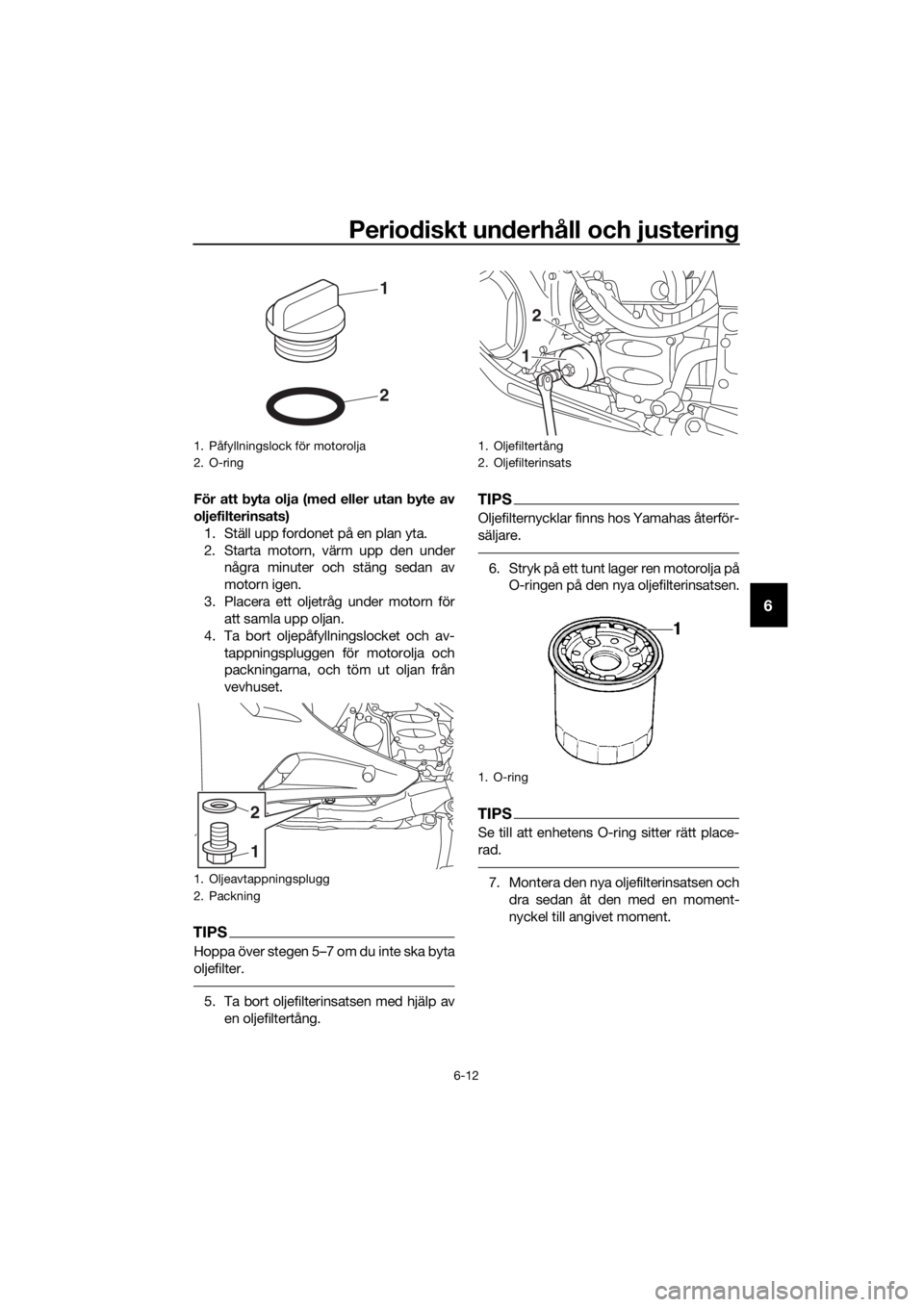

För att byta olja (me d eller utan b yte av
oljefilterinsats)
1. Ställ upp fordonet på en plan yta.
2. Starta motorn, värm upp den under några minuter och stäng sedan av
motorn igen.
3. Placera ett oljetråg under motorn för att samla upp oljan.
4. Ta bort oljepåfyllningslocket och av- tappningspluggen för motorolja och
packningarna, och töm ut oljan från
vevhuset.
TIPS
Hoppa över stegen 5–7 om du inte ska byta
oljefilter.
5. Ta bort oljefilterinsatsen med hjälp aven oljefiltertång.
TIPS
Oljefilternycklar finns hos Yamahas återför-
säljare.
6. Stryk på ett tunt lager ren motorolja på O-ringen på den nya oljefilterinsatsen.
TIPS
Se till att enhetens O-ring sitter rätt place-
rad.
7. Montera den nya oljefilterinsatsen och
dra sedan åt den med en moment-
nyckel till angivet moment.
1. Påfyllningslock för motorolja
2. O-ring
1. Oljeavtappningsplugg
2. Packning
2
1
1
2
1. Oljefiltertång
2. Oljefilterinsats
1. O-ring
1
2
UB95M1M0.book Page 12 Tuesday, July 18, 2017 9:03 AM

Periodiskt un derhåll och justerin g
6-13
6

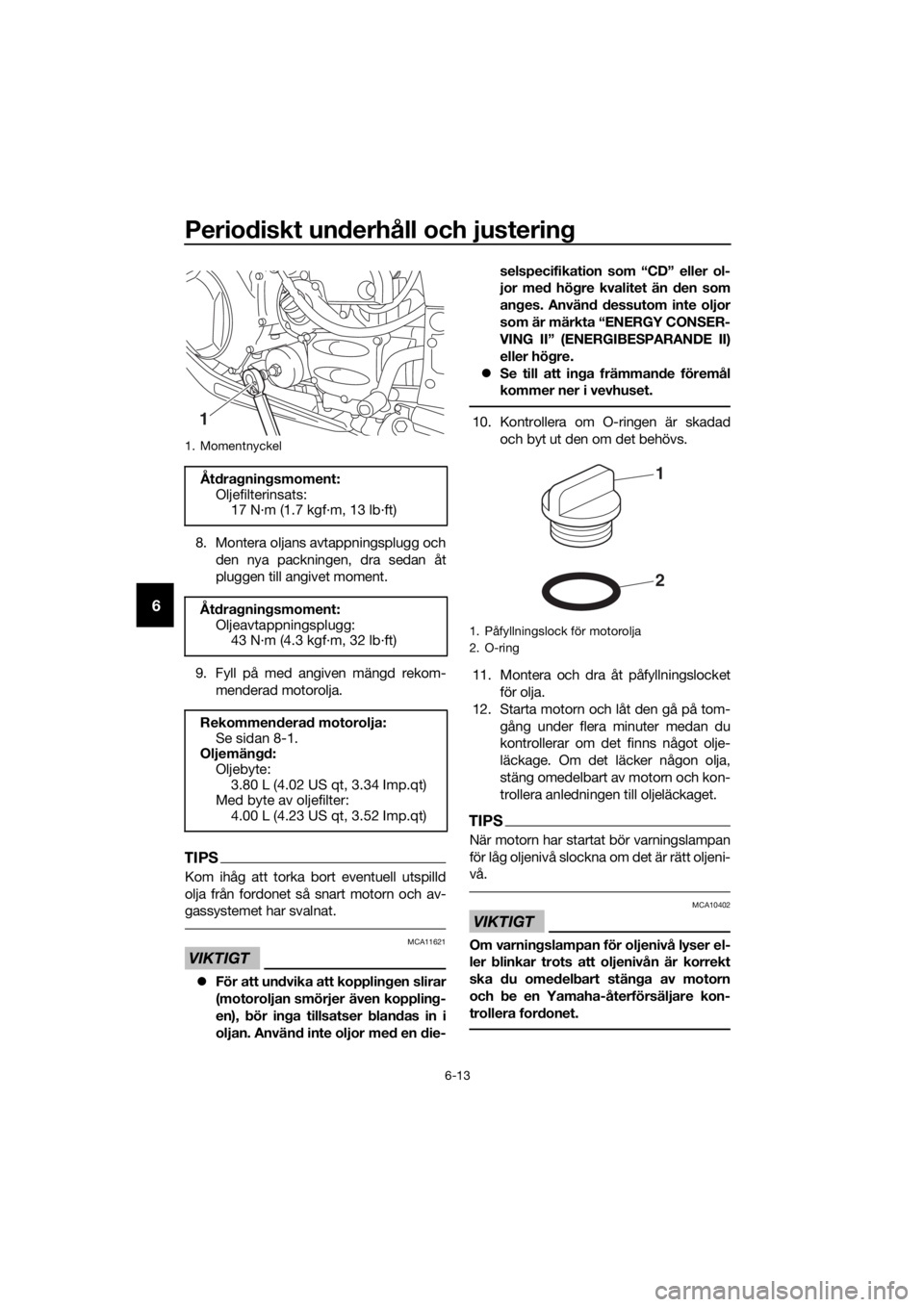

8. Montera oljans avtappningsplugg och
den nya packningen, dra sedan åt
pluggen till angivet moment.
9. Fyll på med angiven mängd rekom- menderad motorolja.
TIPS
Kom ihåg att torka bort eventuell utspilld
olja från fordonet så snart motorn och av-
gassystemet har svalnat.
VIKTIGT
MCA11621
För att und vika att kopplin gen slirar
(motoroljan smörjer även kopplin g-
en), bör in ga tillsatser b landas in i
oljan. Använ d inte oljor me d en die- selspecifikation som “CD” eller ol-
jor me
d hö gre kvalitet än d en som
an ges. Använ d d essutom inte oljor
som är märkta “ENERGY CONSER-
VING II” (ENERGIBESPARANDE II)
eller hö gre.
 Se till att ing a främmande föremål
kommer ner i vevhuset.
10. Kontrollera om O-ringen är skadad
och byt ut den om det behövs.
11. Montera och dra åt påfyllningslocket för olja.
12. Starta motorn och låt den gå på tom- gång under flera minuter medan du
kontrollerar om det finns något olje-
läckage. Om det läcker någon olja,
stäng omedelbart av motorn och kon-
trollera anledningen till oljeläckaget.
TIPS
När motorn har startat bör varningslampan
för låg oljenivå slockna om det är rätt oljeni-
vå.
VIKTIGT
MCA10402
Om varnin gslampan för oljenivå lyser el-
ler blinkar trots att oljenivån är korrekt
ska du ome del bart stän ga av motorn
och be en Yamaha-återförsäljare kon-
trollera for donet.
1. Momentnyckel
Åt dra gnin gsmoment:
Oljefilterinsats: 17 N·m (1.7 kgf·m, 13 lb·ft)
Åt dra gnin gsmoment:
Oljeavtappningsplugg: 43 N·m (4.3 kgf·m, 32 lb·ft)
Rekommen derad motorolja:
Se sidan 8-1.
Oljemän gd:
Oljebyte: 3.80 L (4.02 US qt, 3.34 Imp.qt)
Med byte av oljefilter:
4.00 L (4.23 US qt, 3.52 Imp.qt)
1
1. Påfyllningslock för motorolja
2. O-ring
2
1
UB95M1M0.book Page 13 Tuesday, July 18, 2017 9:03 AM
