Sicherheitsinformationen
1-5
1
• Bestimmte Zubehörteile können
den Fahrer aus seiner normalen
Fahrposition verdrängen. Diese in-
korrekte Fahrposition beschränkt
die Bewegungsfreiheit des Fahrers
und kann die Kontrolle über das
Fahrzeug beeinträchtigen; deshalb
werden solche Zubehörteile nicht
empfohlen.
 Beim Anbringen elektrischer Zubehör-
teile mit großer Umsicht vorgehen.
Wird die Kapazität der elektrischen
Anlage des Motorrads durch elektri-
sche Zubehörteile überlastet, könnte
der Strom ausfallen und dadurch eine
gefährliche Situation entstehen.
Reifen un d Fel gen vom freien Zu behör-
markt
Die ab Werk an Ihrem Motorrad montierten
Reifen und Felgen entsprechen genau sei-
nen Leistungsdaten und bieten die beste
Kombination aus Handhabung, Bremsver-
halten und Komfort. Andere Reifen, Felgen,
Größen und Kombinationen sind mögli-
cherweise ungeeignet. Siehe Seite 6-22 für
die Reifendaten und Informationen zu Rei-
fenwartung und Reifenwechsel.
Transport des Motorrad s
Die folgenden Anweisungen sind unbe-
dingt zu beachten, wenn das Motorrad auf
einem anderen Fahrzeug transportiert wird.  Alle losen Gegenstände vom Motor-
rad entfernen.
 Kontrollieren, dass sich der Kraftstoff-
hahn (falls vorhanden) in Schließstel-
lung befindet und kein Kraftstoff aus-
tritt.
 Einen Gang einlegen (bei Modellen mit
manueller Schaltung).
 Das Motorrad mit Niederhaltern oder
geeigneten Riemen, die an starren
Rahmenteilen des Motorrads befes-
tigt sind, festzurren. Geeignete Befes-
tigungspunkte für die Riemen sind der Rahmen oder die obere Gabelbrücke,
nicht jedoch gummigelagerte Lenker,
die Blinker oder anderen Teile, die be-
schädigt werden können. Wählen Sie
die Befestigungspunkte für die Ver-
zurrung sorgfältig aus, achten Sie da-
rauf, dass die Riemen während des
Transports nicht auf lackierten Ober-
flächen scheuern.
 Das Motorrad sollte, wenn möglich,
durch die Verzurrung etwas in seine
Federung hinein gezogen werden, so
dass es sich während des Transports
nicht übermäßig auf und ab bewegen
kann.
UB95G2G0.book Page 5 Wednesday, September 11, 2019 3:25 PM

Beschreibung
2-1
2
GAU63371
Linke Seitenansicht
1 2
3
4
65
789101112
1. Kühlflüssigkeits-Ausgleichsbehälter (Seite 6-18)
2. Zubehörkasten (Seite 3-39)
3. Bordwerkzeug (Seite 6-2)
4. Achsantriebsöl-Einfüllschraubverschluss (Seite 6-16)
5. Achsantriebsöl-Ablassschraube (Seite 6-16)
6. Vorratsbehälter der YCC-S-Kupplung (Seite 6-27)
7. Luftfiltereinsatz (Seite 6-20)
8. Fußschalthebel (Seite 3-26)
9. Motoröl-Einfüllschraubverschluss (Seite 6-13)
10.Ölfilterpatrone (Seite 6-13)
11.Prüffenster für den Motorölstand (Seite 6-13)
12.Motoröl-Ablassschraube (Seite 6-13)
UB95G2G0.book Page 1 Wednesday, September 11, 2019 3:25 PM

Beschreibun g
2-2
2
GAU63391
Rechte Seitenansicht
78 5,6
4
23
1
3
1. Ablagefach (Seite 3-38)
2. Tankverschluss (Seite 3-31)
3. Warnleuchte des elektronisch einstellbaren Federungssystems
(Seite 3-43)
4. Windschutzscheibe (Seite 3-13)
5. Sicherungen (Seite 6-35)
6. Batterie (Seite 6-34)
7. Fußbremshebel (Seite 3-28)
8. Bremsflüssigkeits-Vorratsbehälter hinten (Seite 6-27)
UB95G2G0.book Page 2 Wednesday, September 11, 2019 3:25 PM

Beschreibung
2-3
2
GAU63401
Be dienun gselemente un d Instrumente
12 3456 17
8,9
10
9
1. Rückspiegel (Seite 3-42)
2. Lenkerarmaturen links (Seite 3-23)
3. Multifunktionsmesser-Einheit (Seite 3-10)
4. Zündschloss/Lenkschloss (Seite 3-2)
5. Bremsflüssigkeits-Vorratsbehälter vorn (Seite 6-27)
6. Lenkerarmaturen rechts (Seite 3-23)
7. Handbremshebel (Seite 3-27)
8. Gasdrehgriff (Seite 6-21)
9. Griffwärmer (Seite 3-13)
10.Scheinwerferkegel-Eins tellknopf (Seite 3-40)
UB95G2G0.book Page 3 Wednesday, September 11, 2019 3:25 PM

Funktionen der Instrumente un d Be dienun gselemente
3-1
3
GAU1097A
We gfahrsperrensystem
Dieses Fahrzeug ist mit einem Wegfahr-
sperren-System ausgestattet, wobei die
Standardschlüssel mit Codes program-
miert werden, um Diebstahl zu verhindern.
Dieses System besteht aus folgenden
Komponenten:
 ein Hauptschlüssel zur Neuprogram-
mierung
 zwei Standardschlüssel
 ein Transponder (in jedem Schlüssel)
 eine Wegfahrsperreneinheit (im Fahr-
zeug)
 ein Steuergerät (im Fahrzeug)
 eine Systemanzeigeleuchte (Seite 3-6)
Ü ber die Schlüssel
Der Hauptschlüssel zur Neuprogrammie-
rung verhält sich wie ein Generalschlüssel.
Er wird verwendet, um jeden Standard-
schlüssel mit einem Code zu programmie-
ren. Den Hauptschlüssel zur Neuprogram-
mierung an einem sicheren Ort
aufbewahren. Einen Standardschlüssel für
den täglichen Betrieb verwenden.
Wenn ein Schlüsselaustausch oder eine
Neuprogrammierung erforderlich ist, das
Fahrzeug und den Hauptschlüssel zusam-
men mit allen verbleibenden Standard- schlüsseln zu einer Yamaha-Fachwerkstatt
bringen, um sie neu programmieren zu las-
sen.
HINWEIS

Die Standardschlüssel sowie Schlüs-
sel anderer Wegfahrsperrensysteme
vom Hauptschlüssel zur Neuprogram-
mierung fernhalten.
 Schlüssel anderer Wegfahrsperren-
systeme vom Zündschloss fern hal-
ten, da diese Signalstörungen verur-
sachen können.
ACHTUNG
GCA11823
DEN HAUPT SCHLÜSSEL ZUR NEU-
PROGRAMMIERUNG NICHT VERLIE-
REN! WURDE ER VERLOREN, WENDEN
S IE SICH UNVERZÜGLICH AN IHREN
HÄNDLER! Bei Verlust des Hauptschlüs-
sels zur Neupro grammierun g können
d ie vorhan denen Stan dar dschlüssel
weiterhin zum S tarten des Fahrzeu gs
verwen det wer den. Aller din gs ist d as
Pro grammieren eines neuen Stan dar d-
schlüssels unmö glich. Falls alle S chlüs-
sel verloren o der beschäd ig t wur den,
muss das gesamte We gfahrsperrensys-
tem ersetzt wer den. Es wir d d aher zum
sor gsamen Um gan g mit d en Schlüsseln
g eraten.
 Nicht in Wasser tauchen.
 Keinen hohen Temperaturen aus-
se

tzen.
 Nicht in d er Nähe von Ma gneten
platzieren.
 Nicht in d er Nähe von Ge genstän-
d en platzieren, die elektrische Sig -
nale ü bertra gen.
 Nicht gro b han dha ben.
 Nicht schleifen o der verän dern.
 Nicht zerle gen.

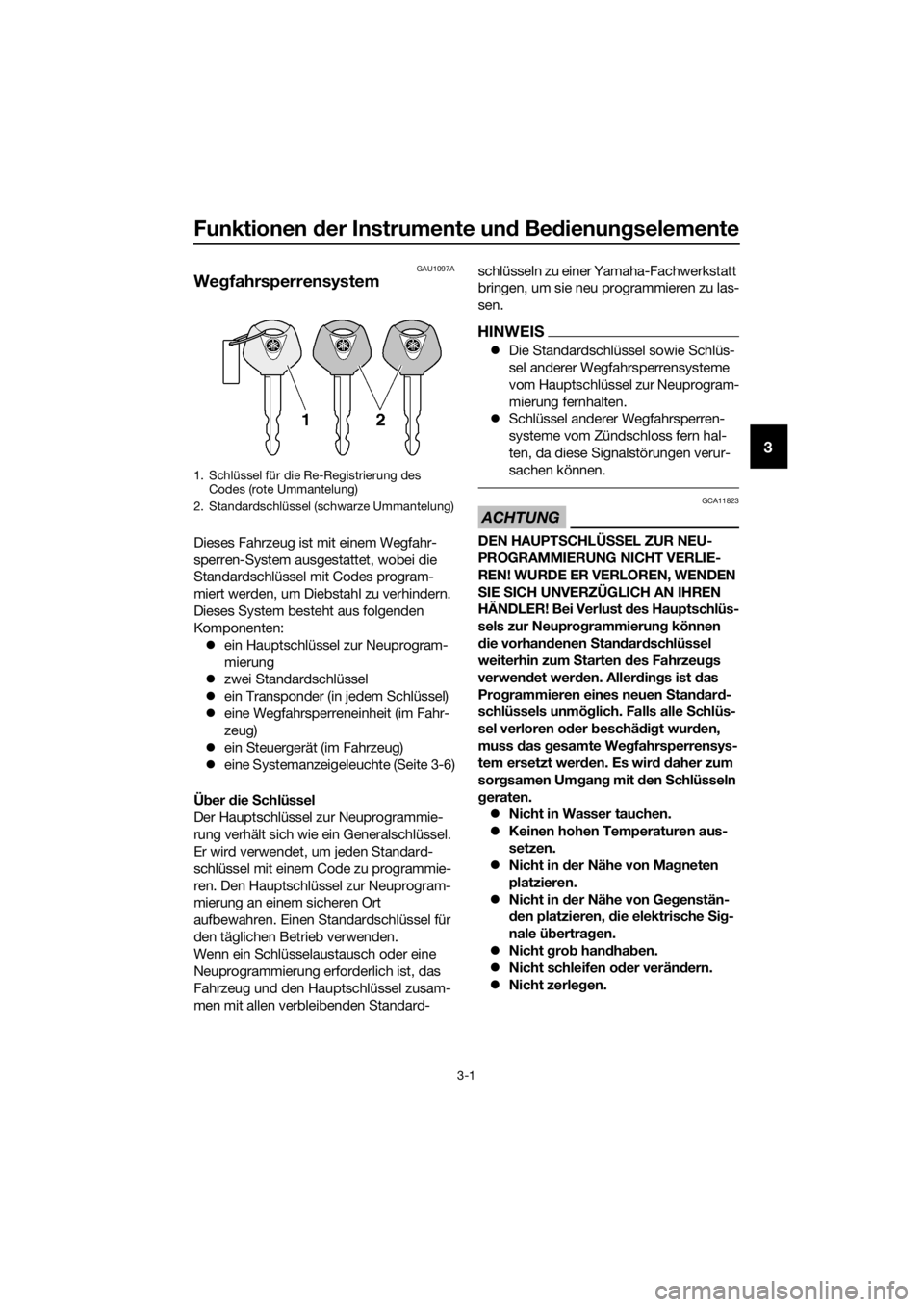

1. Schlüssel für die Re-Registrierung des
Codes (rote Ummantelung)
2. Standardschlüssel (schwarze Ummantelung)
UB95G2G0.book Page 1 Wednesday, September 11, 2019 3:25 PM

Funktionen der Instrumente un d Be dienung selemente
3-2
3
Keine zwei Schlüssel eines We g-
fahrsperrensystems auf dem sel-
b en Schlüsselrin g an brin gen.GAU10474
Zünd -/Lenkschloss
Das Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zün-
dung sowie die Stromversorgung der ande-
ren elektrischen Systeme ein und aus. Die
einzelnen Schlüsselstellungen sind nach-
folgend beschrieben.
HINWEIS
Stellen Sie sicher, dass Sie den Standard-
schlüssel (schwarzer Bügel) für die normale
Benutzung des Fahrzeugs verwenden. Um
das Risiko den Hauptschlüssel zur Neupro-
grammierung (roter Bügel) zu verlieren ge-
ring zu halten, sollten Sie diesen an einem
sicheren Ort aufbewahren und nur für die
Neuprogrammierung von Codes verwen-
den.

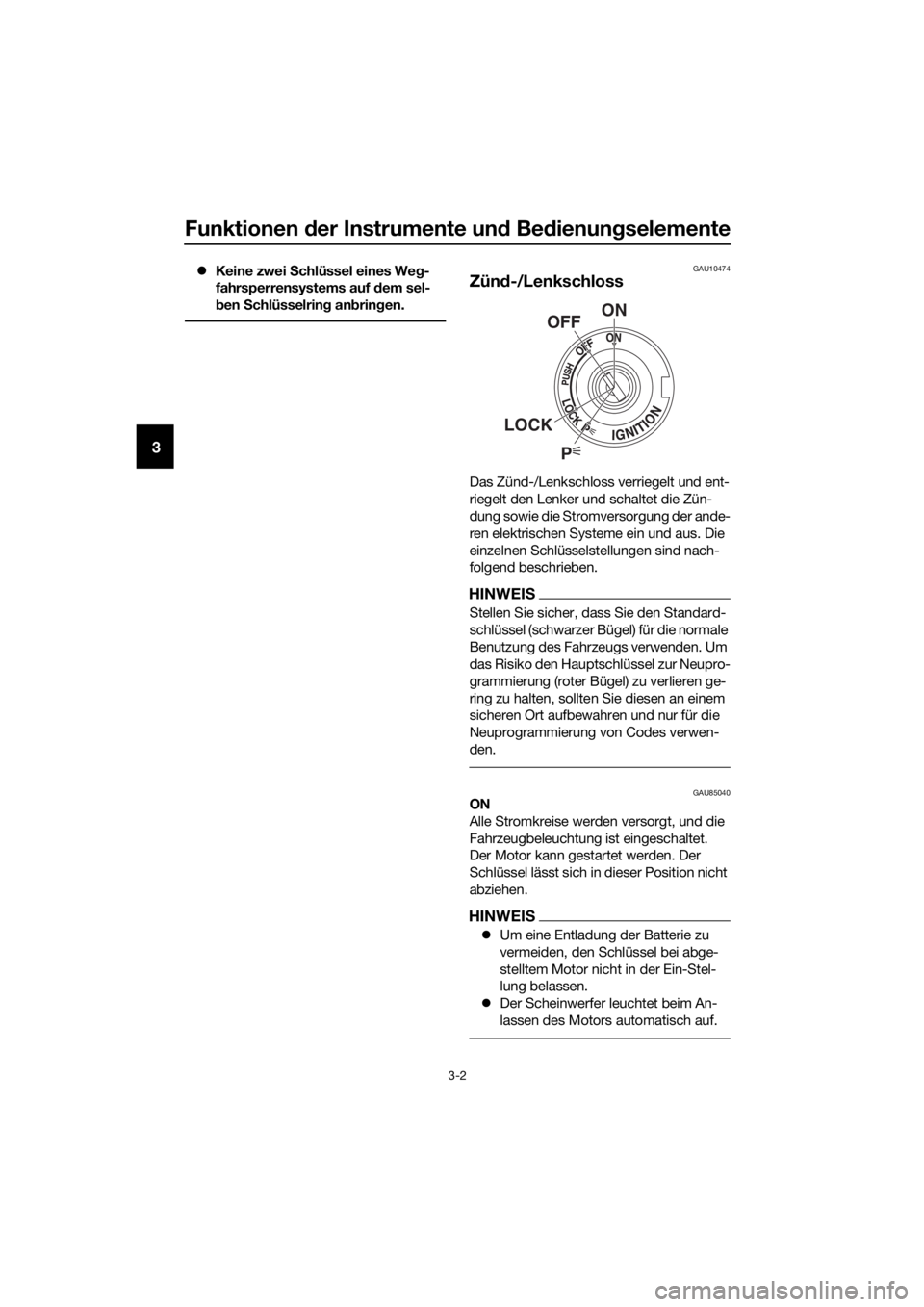

GAU85040ON
Alle Stromkreise werden versorgt, und die
Fahrzeugbeleuchtung ist eingeschaltet.
Der Motor kann gestartet werden. Der
Schlüssel lässt sich in dieser Position nicht
abziehen.
HINWEIS
Um eine Entladung der Batterie zu
vermeiden, den Schlüssel bei abge-
stelltem Motor nicht in der Ein-Stel-
lung belassen.
 Der Scheinwerfer leuchtet beim An-
lassen des Motors automatisch auf.
P
ON
OFF
LOCK
UB95G2G0.book Page 2 Wednesday, September 11, 2019 3:25 PM

Funktionen der Instrumente un d Be dienun gselemente
3-3
3
GAU10662OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Posi-
tion abziehen.
WARNUNG
GWA10062
Den Schlüssel währen d d er Fahrt nie-
mals auf “OFF” o der “LOCK” d rehen.
An derenfalls wir d d ie elektrische Anla ge
aus geschaltet, wo durch es zum Verlust
d er Kontrolle ü ber das Fahrzeu g un d Un-
fällen kommen kann.
GAU10696LOCK ( Schloss)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position ab-
ziehen.

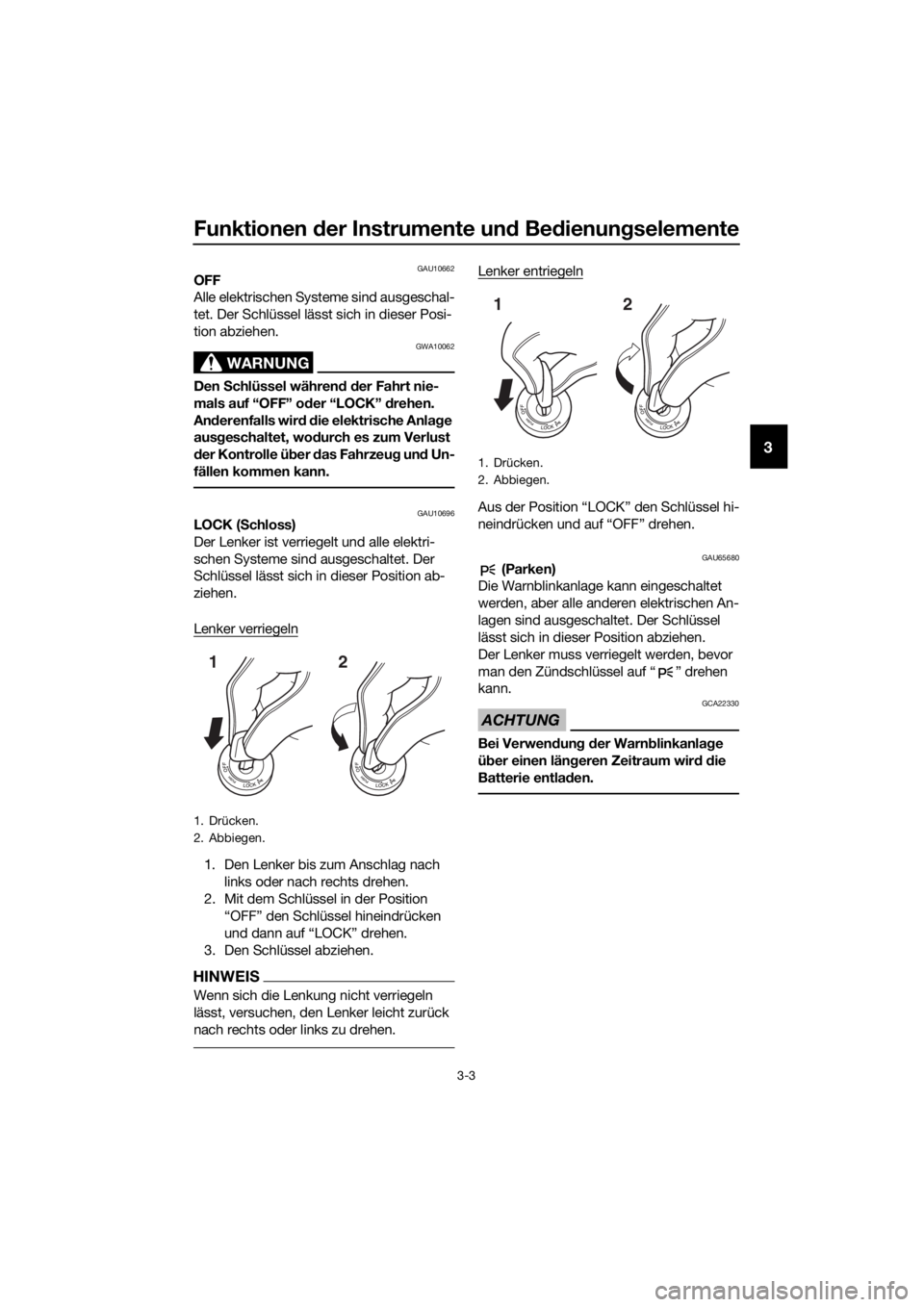

Lenker verriegeln
1. Den Lenker bis zum Anschlag nach links oder nach rechts drehen.
2. Mit dem Schlüssel in der Position “OFF” den Schlüssel hineindrücken
und dann auf “LOCK” drehen.
3. Den Schlüssel abziehen.
HINWEIS
Wenn sich die Lenkung nicht verriegeln
lässt, versuchen, den Lenker leicht zurück
nach rechts oder links zu drehen.
Lenker entriegeln
Aus der Position “LOCK” den Schlüssel hi-
neindrücken und auf “OFF” drehen.
GAU65680 (Parken)
Die Warnblinkanlage kann eingeschaltet
werden, aber alle anderen elektrischen An-
lagen sind ausgeschaltet. Der Schlüssel
lässt sich in dieser Position abziehen.
Der Lenker muss verriegelt werden, bevor
man den Zündschlüssel auf “ ” drehen
kann.
ACHTUNG
GCA22330
Bei Verwen dun g d er Warn blinkanla ge
ü b er einen län geren Zeitraum wir d d ie
Batterie entla den.
1. Drücken.
2. Abbiegen.
12
1. Drücken.
2. Abbiegen.
12
UB95G2G0.book Page 3 Wednesday, September 11, 2019 3:25 PM

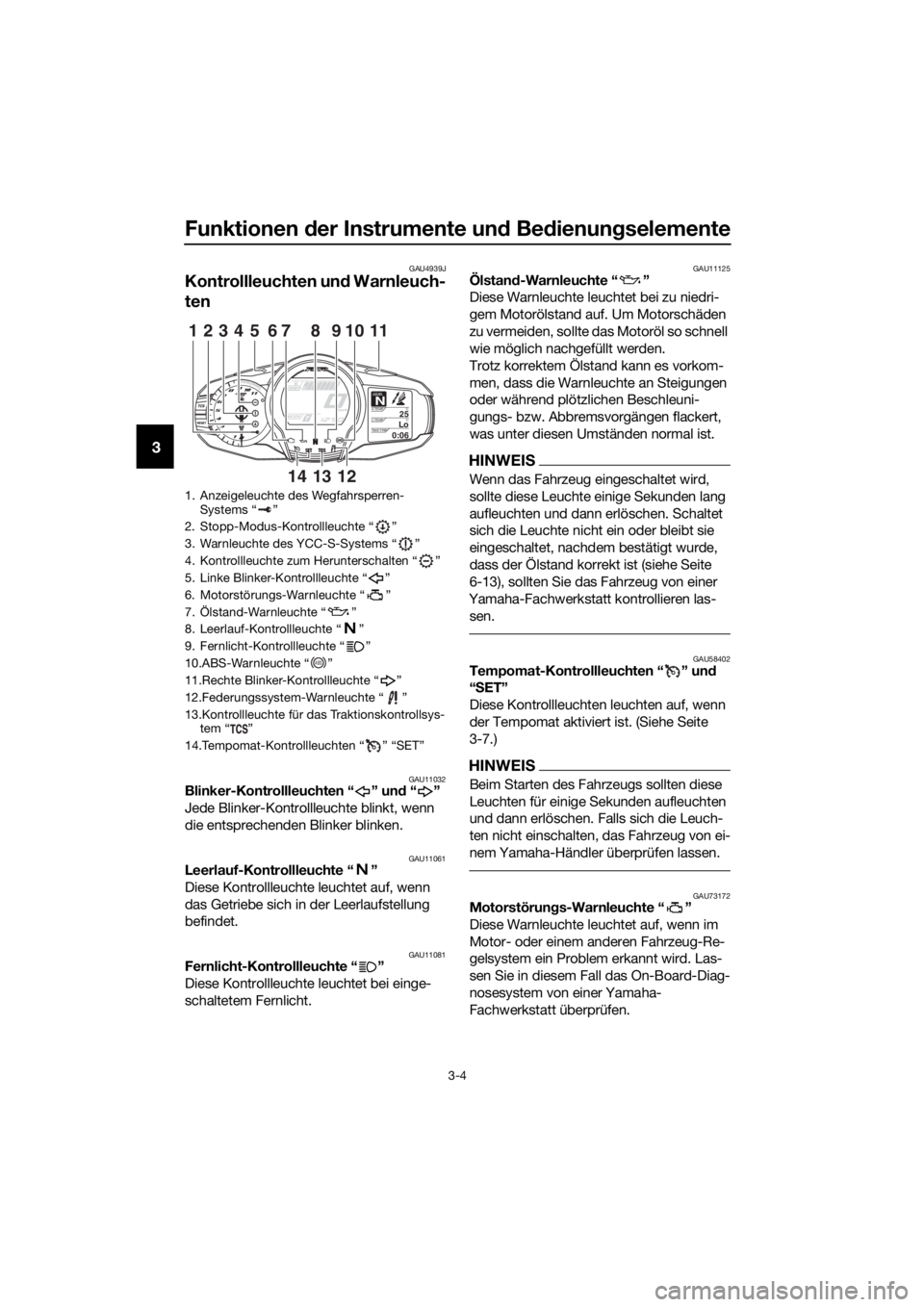

Funktionen der Instrumente un d Be dienung selemente
3-4
3
GAU4939J
Kontrollleuchten un d Warnleuch-
ten
GAU11032Blinker-Kontrollleuchten “ ” un d“”
Jede Blinker-Kontrollleuchte blinkt, wenn
die entsprechenden Blinker blinken.
GAU11061Leerlauf-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet auf, wenn
das Getriebe sich in der Leerlaufstellung
befindet.
GAU11081Fernlicht-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU11125Ölstan d-Warnleuchte “ ”
Diese Warnleuchte leuchtet bei zu niedri-
gem Motorölstand auf. Um Motorschäden
zu vermeiden, sollte das Motoröl so schnell
wie möglich nachgefüllt werden.
Trotz korrektem Ölstand kann es vorkom-
men, dass die Warnleuchte an Steigungen
oder während plötzlichen Beschleuni-
gungs- bzw. Abbremsvorgängen flackert,
was unter diesen Umständen normal ist.
HINWEIS
Wenn das Fahrzeug eingeschaltet wird,
sollte diese Leuchte einige Sekunden lang
aufleuchten und dann erlöschen. Schaltet
sich die Leuchte nicht ein oder bleibt sie
eingeschaltet, nachdem bestätigt wurde,
dass der Ölstand korrekt ist (siehe Seite
6-13), sollten Sie das Fahrzeug von einer
Yamaha-Fachwerkstatt kontrollieren las- sen.
GAU58402Tempomat-Kontrollleuchten “ ” un d
“ S ET”
Diese Kontrollleuchten leuchten auf, wenn
der Tempomat aktiviert ist. (Siehe Seite
3-7.)
HINWEIS
Beim Starten des Fahrzeugs sollten diese
Leuchten für einige Sekunden aufleuchten
und dann erlöschen. Falls sich die Leuch-
ten nicht einschalten, das Fahrzeug von ei-
nem Yamaha-Händler überprüfen lassen.
GAU73172Motorstörun gs-Warnleuchte “ ”
Diese Warnleuchte leuchtet auf, wenn im
Motor- oder einem anderen Fahrzeug-Re-
gelsystem ein Problem erkannt wird. Las-
sen Sie in diesem Fall das On-Board-Diag-
nosesystem von einer Yamaha-
Fachwerkstatt überprüfen.
1. Anzeigeleuchte des Wegfahrsperren- Systems “ ”
2. Stopp-Modus-Kontrollleuchte “ ”
3. Warnleuchte des YCC-S-Systems “ ”
4. Kontrollleuchte zum Herunterschalten “ ”
5. Linke Blinker-Kontrollleuchte “ ”
6. Motorstörungs-Warnleuchte “ ”
7. Ölstand-Warnleuchte “ ”
8. Leerlauf-Kontrollleuchte “ ”
9. Fernlicht-Kontrollleuchte “ ”
10.ABS-Warnleuchte “ ”
11.Rechte Blinker-Kontrollleuchte “ ”
12.Federungssystem-Warnleuchte “ ”
13.Kontrollleuchte für das Traktionskontrollsys- tem “ ”
14.Tempomat-Kontrollleuchten “ ” “SET”
GEARN25A.TEMP ˚C
LoC.TEMP˚C
0:06TIME TRIP
12345116107
131214
98
ABS
UB95G2G0.book Page 4 Wednesday, September 11, 2019 3:25 PM

Funktionen der Instrumente un d Be dienun gselemente
3-5
3
HINWEIS
Wenn das Fahrzeug eingeschaltet wird,
sollte die Leuchte einige Sekunden lang
aufleuchten und dann erlöschen. Falls die
Leuchte nicht aufleuchtet oder falls sie
nicht erlischt, das Fahrzeug von einer
Yamaha-Fachwerkstatt kontrollieren las- sen.
GAU69895AB S-Warnleuchte “ ”
Diese Warnleuchte leuchtet beim ersten
Einschalten des Fahrzeugs auf und erlischt
nach Fahrtbeginn. Wenn diese Warnleuch-
te während des Fahrens aufleuchtet, arbei-
tet das Antiblockiersystem möglicherweise
nicht korrekt.
WARNUNG
GWA16043
Wenn sich die AB S-Warnleuchte nach
Erreichen einer Geschwin dig keit von 10
km/h (6 mi/h) nicht a bschaltet o der die
Warnleuchte währen d d es Fahrens auf-
leuchtet:  Bremsen Sie mit b esonderer Vor-
sicht, um ein mö gliches Blockieren
d er Rä der währen d einer Not brem-
sun g zu vermei den.
 Das Fahrzeu g so b ald wie mö glich
von einer Yamaha-Fachwerkstatt
prüfen lassen.
GAU86020Kontrollleuchte für d as Traktionskont-
rollsystem “ ”
Diese Kontrollleuchte blinkt, wenn das
Traktionskontrollsystem eingreift.
Wenn das Traktionskontrollsystem ausge-
schaltet ist, leuchtet diese Kontrollleuchte.
HINWEIS
Beim Starten des Fahrzeugs sollte diese
Leuchte für einige Sekunden aufleuchten
und dann erlöschen. Falls die Leuchte nicht aufleuchtet oder falls sie nicht erlischt, das
Fahrzeug von einer Yamaha-Fachwerkstatt
kontrollieren lassen.
GAU55393Fe
derun gssystem-Warnleuchte “ ”
Diese Warnleuchte leuchtet auf, wenn im
elektronisch einstellbaren Federungssys-
tem ein Problem erkannt wird.
HINWEIS
Beim Starten des Fahrzeugs sollte diese
Leuchte für einige Sekunden aufleuchten
und dann erlöschen. Falls die Leuchte nicht
aufleuchtet oder falls sie nicht erlischt, das
Fahrzeug von einer Yamaha-Fachwerkstatt
kontrollieren lassen.
GAU55431Kontrollleuchte zum Herunterschalten
“”
Diese Kontrollleuchte blinkt, wenn ein für
die Fahrzeuggeschwindigkeit zu hoher
Gang eingelegt ist.
Wenn ein Herunterschalten notwendig ist,
blinkt die Kontrollleuchte zum Herunter-
schalten, um eine Beschädigung der
YCC-S-Kupplung zu vermeiden. Tritt dies
ein, so lange nach unten schalten, bis die
Kontrollleuchte aufhört zu blinken.
GAU55442Warnleuchte des YCC- S-S ystems “ ”
Wenn diese Warnleuchte während des
Fahrens aufleuchtet, arbeitet das YCC-S-
System möglicherweise nicht korrekt.
Wenn dies eintritt:  kann der gerade eingelegte Gang
möglicherweise nicht gewechselt wer-
den.
 bleibt die Kupplung möglicherweise
im Eingriff, so dass beim Anhalten ein
Ruckeln zu spüren sein kann.
ABS
UB95G2G0.book Page 5 Wednesday, September 11, 2019 3:25 PM

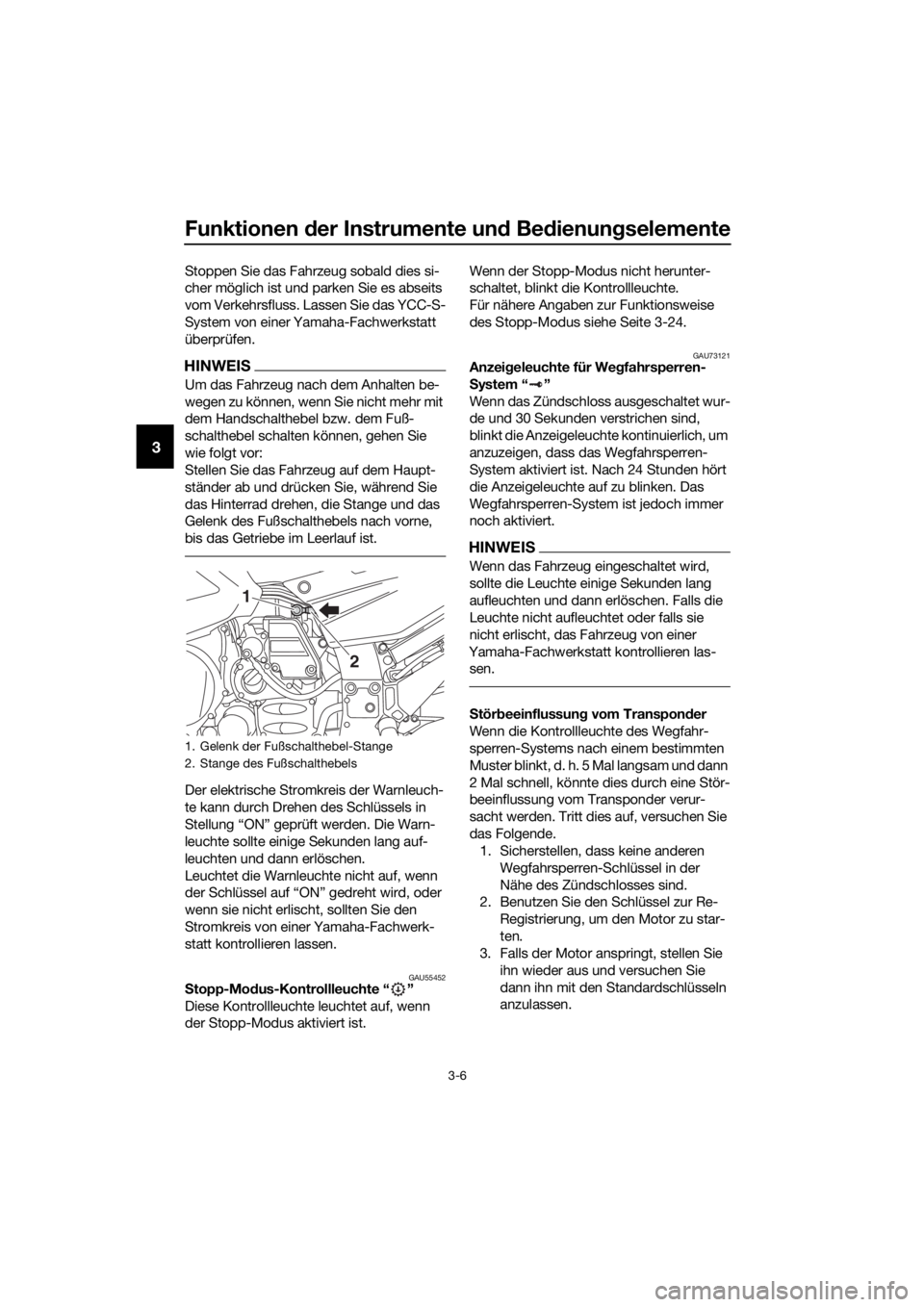

Funktionen der Instrumente un d Be dienung selemente
3-6
3
Stoppen Sie das Fahrzeug sobald dies si-
cher möglich ist und parken Sie es abseits
vom Verkehrsfluss. Lassen Sie das YCC-S-
System von einer Yamaha-Fachwerkstatt
überprüfen.
HINWEIS
Um das Fahrzeug nach dem Anhalten be-
wegen zu können, wenn Sie nicht mehr mit
dem Handschalthebel bzw. dem Fuß-
schalthebel schalten können, gehen Sie
wie folgt vor:
Stellen Sie das Fahrzeug auf dem Haupt-
ständer ab und drücken Sie, während Sie
das Hinterrad drehen, die Stange und das
Gelenk des Fußschalthebels nach vorne,
bis das Getriebe im Leerlauf ist.
Der elektrische Stromkreis der Warnleuch-
te kann durch Drehen des Schlüssels in
Stellung “ON” geprüft werden. Die Warn-
leuchte sollte einige Sekunden lang auf-
leuchten und dann erlöschen.
Leuchtet die Warnleuchte nicht auf, wenn
der Schlüssel auf “ON” gedreht wird, oder
wenn sie nicht erlischt, sollten Sie den
Stromkreis von einer Yamaha-Fachwerk-
statt kontrollieren lassen.
GAU55452Stopp-Mo dus-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet auf, wenn
der Stopp-Modus aktiviert ist. Wenn der Stopp-Modus nicht herunter-
schaltet, blinkt die Kontrollleuchte.
Für nähere Angaben zur Funktionsweise
des Stopp-Modus siehe Seite 3-24.
GAU73121Anzei
geleuchte für We gfahrsperren-
S ystem “ ”
Wenn das Zündschloss ausgeschaltet wur-
de und 30 Sekunden verstrichen sind,
blinkt die Anzeigeleuchte kontinuierlich, um
anzuzeigen, dass das Wegfahrsperren-
System aktiviert ist. Nach 24 Stunden hört
die Anzeigeleuchte auf zu blinken. Das
Wegfahrsperren-System ist jedoch immer
noch aktiviert.
HINWEI S
Wenn das Fahrzeug eingeschaltet wird,
sollte die Leuchte einige Sekunden lang
aufleuchten und dann erlöschen. Falls die
Leuchte nicht aufleuchtet oder falls sie
nicht erlischt, das Fahrzeug von einer
Yamaha-Fachwerkstatt kontrollieren las- sen.
S tör beeinflussun g vom Transpon der
Wenn die Kontrollleuchte des Wegfahr-
sperren-Systems nach einem bestimmten
Muster blinkt, d. h. 5 Mal langsam und dann
2 Mal schnell, könnte dies durch eine Stör-
beeinflussung vom Transponder verur-
sacht werden. Tritt dies auf, versuchen Sie
das Folgende. 1. Sicherstellen, dass keine anderen
Wegfahrsperren-Schlüssel in der
Nähe des Zündschlosses sind.
2. Benutzen Sie den Schlüssel zur Re-
Registrierung, um den Motor zu star-
ten.
3. Falls der Motor anspringt, stellen Sie
ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
1. Gelenk der Fußschalthebel-Stange
2. Stange des Fußschalthebels
1
2
UB95G2G0.book Page 6 Wednesday, September 11, 2019 3:25 PM
