Funktionen der Instrumente un d Be dienun gselemente
3-47
3
 Entsor gen Sie ein b eschädig tes
o der a bgenutztes Fe der bein nicht
sel bst. Brin gen Sie das Fe der bein
zu einer Yamaha-Fachwerkstatt zur
Wartung .GAU39657
Nebenver braucheranschluss
WARNUNG
GWA14361
Zum Schutz vor elektrischem Schlag
o der Kurzschluss sicherstellen, dass der
Deckel montiert ist, wenn der Neb enver-
b raucheranschluss nicht verwen det
wir d.
ACHTUNG
GCA15432
Das ü ber den Ne benver braucheran-
schluss an geschlossene Zu behör darf
nicht bei a bgestelltem Motor b enutzt
wer den un d d ie entnommene Leistun g
d arf ins gesamt 30 W (2.5 A) nicht ü ber-
schreiten, and ernfalls kann die Siche-
run g d urchb rennen o der die Batterie
sich entla den.
Dieses Fahrzeug ist mit einem Nebenver-
braucheranschluss im Zubehörkasten aus-
gestattet.
Das an die Nebenverbraucheranschluss-
buchse angeschlossene 12-V-Zubehör
kann benutzt werden, sobald sich der
Zündschlüssel in der Position “ON” befin-
det und darf nur benutzt werden, wenn der
Motor in Betrieb ist.
Um den Neb enverbraucheranschluss zu
b enutzen
1. Den Deckel des Zubehörkastens öff- nen. (Siehe Seite 3-39.)
2. Den Schlüssel auf “OFF” drehen.
3. Den Aufsatz des Nebenverbraucher- anschlusses entfernen.
UB95G2G0.book Page 47 Wednesday, September 11, 2019 3:25 PM

Funktionen der Instrumente un d Be dienung selemente
3-48
3
4. Das Zubehör ausschalten.
5. Den Zubehörstecker in den Nebenver-
braucheranschluss stecken.
6. Den Schlüssel auf “ON” drehen und den Motor starten. (Siehe Seite 5-2.)
7. Das Zubehör einschalten.
GAU55592
S eitenstän der
Der Seitenständer befindet sich auf der lin-
ken Seite des Rahmens. Den Seitenständer
mit dem Fuß hoch- oder herunterklappen,
während das Fahrzeug in aufrechter Stel-
lung gehalten wird.
HINWEIS
 Der Seitenständerschalter ist ein Be-
standteil des Zündunterbrechungs-
und Anlasssperrschalter-Systems,
der die Zündung in bestimmten Situa-
tionen unterbricht. (Im folgenden Ab-
schnitt wird das Zündungsunterbre-
chungs- und Anlasssperrschalter-
System erklärt.)
 Der Seitenständerschalter ist eben-
falls Teil des YCC-S-Systems. Wenn
der Seitenständer heruntergeklappt
ist, kann kein Gang eingelegt werden.
WARNUNG
GWA10242
Niemals mit aus geklapptem od er nicht
richti g hoch geklapptem Seitenstän der
(o der einem d er nicht oben bleib t) fah-
ren. Ein nicht völli g hoch geklappter Sei-
tenstän der kann d en Fahrer durch Bo-
d en berührun g a blenken un d so zum
Verlust der Kontrolle ü ber das Fahrzeu g
führen. Yamaha hat den Seitenstän der
mit einem Zün dunter brechun gsschalter
versehen, der ein Starten un d Anfahren
mit aus geklapptem Seitenstän der ver-
hin dert. Prüfen Sie deshal b d as System
re gelmäßi g. Fal
ls Störun gen an diesem
S ystem fest gestellt wer den, das Fahr-
zeu g um gehen d von einer Yamaha-
Fachwerkstatt instan d setzen lassen.
1. Nebenverbraucheranschlussdeckel
1. Nebenverbraucheranschluss
1
1
UB95G2G0.book Page 48 Wednesday, September 11, 2019 3:25 PM

Funktionen der Instrumente un d Be dienun gselemente
3-49
3
GAU68773
Zünd unter brechun gs- u. Anlass-
sperrschalter- System
Dieses System verhindert das Starten des
Motors, es sei denn, der Seitenständer ist
hochgeklappt und die Bremsen werden be-
tätigt. Es stoppt außerdem den laufenden
Motor, wenn der Seitenständer abgesenkt
wird.
Das System regelmäßig wie folgt kontrollie-
ren.
HINWEIS
 Diese Prüfung ist am verlässlichsten,
wenn sie bei warmem Motor durchge-
führt wird.
 Informationen zur Schalterbetätigung
siehe Seiten 3-2 und 3-23.
UB95G2G0.book Page 49 Wednesday, September 11, 2019 3:25 PM

Funktionen der Instrumente un d Be dienung selemente
3-50
3

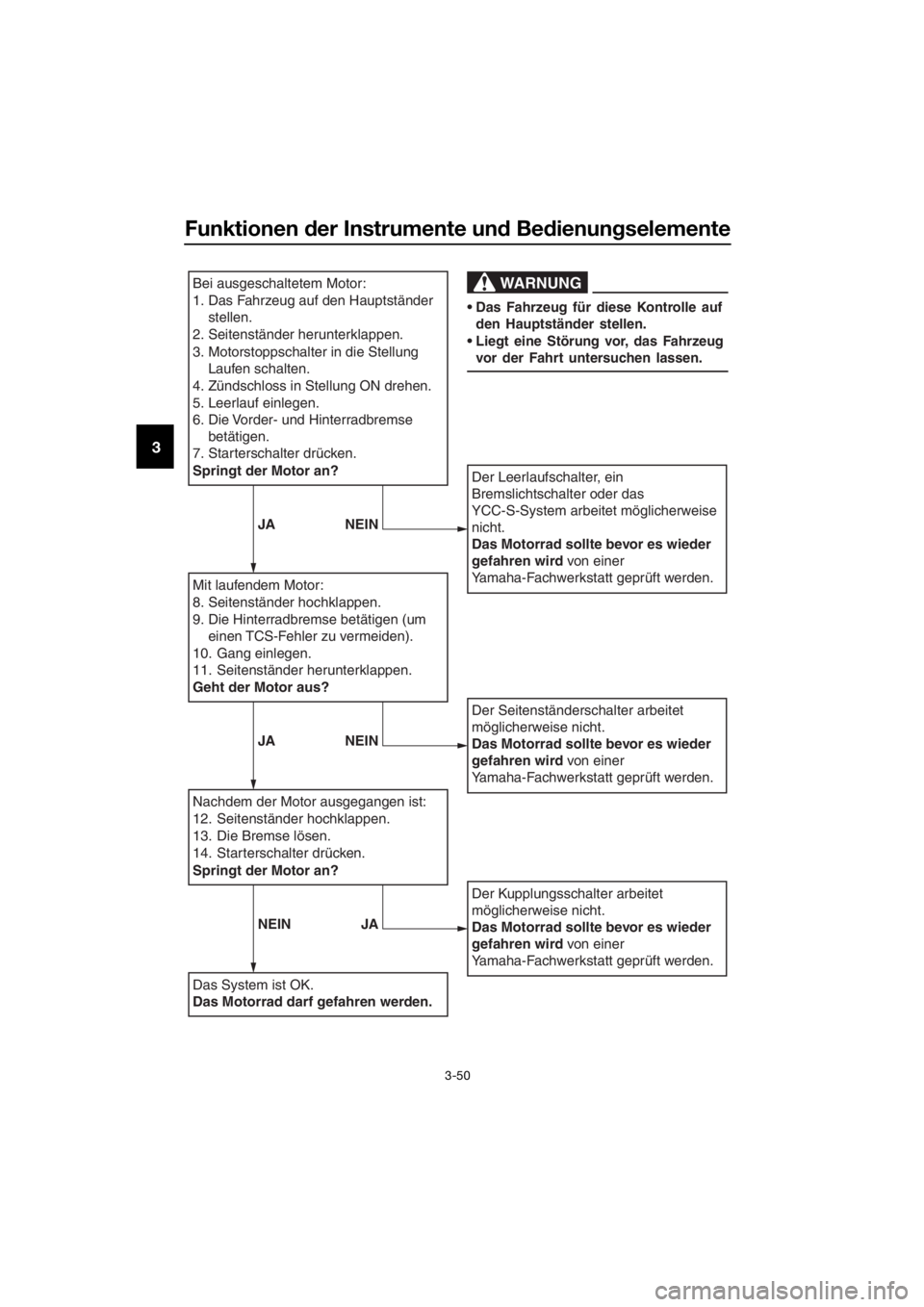

Bei ausgeschaltetem Motor:
1. Das Fahrzeug auf den Hauptständer
stellen.
2. Seitenständer herunterklappen.
3. Motorstoppschalter in die Stellung Laufen schalten.
4. Zündschloss in Stellung ON drehen.
5. Leerlauf einlegen.
6. Die Vorder- und Hinterradbremse betätigen.
7. Starterschalter drücken.
Springt der Motor an?
Mit laufendem Motor:
8. Seitenständer hochklappen.
9. Die Hinterradbremse betätigen (um einen TCS-Fehler zu vermeiden).
10. Gang einlegen.
11. Seitenständer herunterklappen.
Geht der Motor aus?
Nachdem der Motor ausgegangen ist:
12. Seitenständer hochklappen.
13. Die Bremse lösen.
14. Starterschalter drücken.
Springt der Motor an?
Das System ist OK.
Das Motorrad darf gefahren werden.
Der Leerlaufschalter, ein
Bremslichtschalter oder das
YCC-S-System arbeitet möglicherweise
nicht.
Das Motorrad sollte bevor es wieder
gefahren wird von einer
Yamaha-Fachwerkstatt geprüft werden.
Der Seitenständerschalter arbeitet
möglicherweise nicht.
Das Motorrad sollte bevor es wieder
gefahren wird von einer
Yamaha-Fachwerkstatt geprüft werden.
Der Kupplungsschalter arbeitet
möglicherweise nicht.
Das Motorrad sollte bevor es wieder
gefahren wird von einer
Yamaha-Fachwerkstatt geprüft werden.
WARNUNG
Das Fahrzeug für diese Kontrolle auf
den Hauptständer stellen.
Liegt eine Störung vor, das Fahrzeug
vor der Fahrt untersuchen lassen.
JA NEIN
JA NEIN
NEIN JA
UB95G2G0.book Page 50 Wednesday, September 11, 2019 3:25 PM

Funktionen der Instrumente un d Be dienun gselemente
3-51
3
GAU73032
Kurvenlichter
Dieses Modell ist mit 3 Kurvenlichtern auf
jeder Seite ausgestattet. Die Kurvenlichter
leuchten auf, um die Straße zusätzlich aus-
zuleuchten, wenn das Fahrzeug geneigt
wird.
Je nach Kurvenrichtung leuchten jeweils
die Kurvenlichter für die entsprechende
Seite auf. Die Lichter leuchten abhängig
vom Neigungswinkel des Fahrzeugs nach-
einander von innen nach außen auf.
HINWEIS
Nach dem Einschalten des Fahrzeugs füh-
ren die Kurvenlichter einen Selbsttest aus.
Die Lichter sollten nacheinander von innen
nach außen und dann wieder zurück nach
innen aufleuchten.
1. Kurvenlicht
11
UB95G2G0.book Page 51 Wednesday, September 11, 2019 3:25 PM

Zu Ihrer Sicherheit – Routinekontrolle vor Fahrt beg inn
4-1
4
GAU63441
Vor jeder Inbetriebnahme sollte der sichere Fahrzustand des Fahrzeugs überprüft werden.
Stets alle in dieser Bedienungsanleitung beschriebenen Inspektions- und Wartungsanlei-
tungen sowie Wartungsintervalle beachten.
WARNUNG
GWA11152
Wer den Inspektions- un d Wartun gsar beiten am Fahrzeu g nicht korrekt aus geführt,
erhöht sich die Gefahr eines Unfalls o der einer Beschä dig ung d es Fahrzeu gs. Benut-
zen Sie das Fahrzeu g nicht, wenn ir gen dein Pro blem vorlie gt. Wenn ein Pro blem nicht
mit den in d iesem Handbuch ang eg eb enen Verfahren b ehoben wer den kann, lassen
S ie das Fahrzeu g von einer Yamaha-Fachwerkstatt ü berprüfen.
Bevor Sie dieses Fahrzeug benutzen, beachten Sie bitte folgende Punkte:
PRÜFPUNKT KONTROLLENSEITE
Kraftstoff • Kraftstoffstand im Tank prüfen.
•Ggf. tanken.
• Kraftstoffleitung auf Lecks überprüfen.
• Kraftstofftank-Überlaufschlauch auf Verstopfung, Risse
und Schäden untersuchen und Schlauchanschluss kon-
trollieren. 3-32,
3-33
Motoröl • Motorölstand im Motor überprüfen.
• Ggf. Öl der empfohlenen Sorte zum vorgeschriebenen
Stand hinzufügen.
• Fahrzeug auf Öllecks kontrollieren. 6-13
Achsantrie bsöl • Fahrzeug auf Öllecks kontrollieren. 6-16
Kühlflüssi gkeit • Den Flüssigkeitsstand im Kühlflüssigkeits-Ausgleichs-
behälter prüfen.
• Ggf. Kühlflüssigkeit der empfohlenen Sorte zum vorge- schriebenen Stand hinzufügen.
• Kühlsystem auf Lecks kontrollieren. 6-18
Vo r derra dbremse • Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von
einer Yamaha-Fachwerkst att entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
• Ersetzen, falls nötig.
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssigkeitsstand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren. 6-26,
6-27
Hinterra dbremse • Funktion prüfen.
• Falls weich oder schwammig, das Hydrauliksystem von
einer Yamaha-Fachwerkst att entlüften lassen.
• Die Bremsbeläge auf Verschleiß kontrollieren.
• Ersetzen, falls nötig.
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum vorgeschriebenen Flüssigkeitsstand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren. 6-26,
6-27
UB95G2G0.book Page 1 Wednesday, September 11, 2019 3:25 PM

Zu Ihrer Sicherheit – Routinekontrolle vor Fahrt beg inn
4-2
4
YCC- S-Kupplun g • Funktion prüfen.
• Den Flüssigkeitsstand im Ausgleichsbehälter prüfen.
• Falls nötig, vorgeschriebene Bremsflüssigkeit bis zum
vorgeschriebenen Flüssigkeitsstand hinzufügen.
• Hydrauliksystem auf Lecks kontrollieren. 6-25,
6-27
Gas dreh griff • Sicherstellen, dass er reibungslos funktioniert.
• Spiel des Gasdrehgriffs prüfen.
• Ggf. das Spiel des Gasdrehgriffs von einer Yamaha-
Fachwerkstatt einstellen und des Seilzug- und Griffge-
häuse schmieren lassen. 6-21,
6-30
S teuerung s-Seilzü ge • Sicherstellen, dass er reibungslos funktioniert.
• Ggf. schmieren.
6-30
Rä der un d Reifen • Auf Beschädigung kontrollieren.
• Den Zustand der Reifen und die Profiltiefe prüfen.
• Luftdruck kontrollieren.
• Korrigieren, falls nötig. 6-22,
6-24
Brems- un d S chaltpe-
d ale • Sicherstellen, dass er reibungslos funktioniert.
• Ggf. die Drehpunkte der Pedale schmieren.
6-31
Han dbremshe bel • Sicherstellen, dass er reibungslos funktioniert.
• Ggf. die Drehpunkte des Hebels schmieren.
6-31
Hauptständ er, Seiten-
stän der • Sicherstellen, dass er reibungslos funktioniert.
• Ggf. Drehpunkte schmieren.
6-32
Fahr gestellhalterun gen • Sicherstellen, dass alle Mu
ttern und Schrauben richtig
festgezogen sind.
• Ggf. festziehen. —
Instrumente, Lichter,
S ig nale un d S chalter • Funktion prüfen.
• Korrigieren, falls nötig.
—
S eitenstän derschalter • Funktion des Zündunterbrechungs- und Anlasssperr-
schaltersystems kontrollieren.
• Arbeitet das System nicht korrekt, das Fahrzeug von ei- ner Yamaha-Fachwerkstatt überprüfen lassen. 3-48
PRÜFPUNKT KONTROLLEN
S
EIT
E
UB95G2G0.book Page 2 Wednesday, September 11, 2019 3:25 PM

Wichtige Fahr- un d Be dienun gshinweise
5-1
5
GAU15952
Lesen Sie die Bedienungsanleitung sorgfäl-
tig durch, um sich mit allen Bedienungsele-
menten vertraut zu machen. Falls Sie ein
Bedienungselement oder eine Funktion
nicht verstehen, wenden Sie sich bitte an
Ihren Yamaha-Händler.
WARNUNG
GWA10272
Wenn Sie sich nicht mit den Be die-
nun gselementen vertraut machen, kann
es zum Verlust der Kontrolle kommen
un d zu Unfällen o der Verletzun gen in
Fol ge davon.
GAU16842
Einfahrvorschriften
Die ersten 1600 km (1000 mi) sind aus-
schlaggebend für die Leistung und Lebens-
dauer des neuen Motors. Darum sollten die
nachfolgenden Anweisungen sorgfältig ge-
lesen und genau beachtet werden.
Der Motor ist fabrikneu und darf während
der ersten 1600 km (1000 mi) nicht zu stark
beansprucht werden. Die verschiedenen
Teile des Motors spielen sich selbst in das
richtige Betriebsspiel ein. Hohe Drehzah-
len, längeres Vollgasfahren und andere Be-
lastungen, die den Motor stark erhitzen,
sind während dieser Periode zu vermeiden.
GAU17124
0–1000 km (0–600 mi)
Eine längere Betriebszeit über 4500 U/min
vermeiden. ACHTUNG: Nach 1000 km
(600 mi) müssen d as Motoröl und d as
Achs getrie beöl sowie d ie Ölfilterpatrone
b zw. d er Filtereinsatz g ewechselt wer-
d en.
[GCA10333]
1000–1600 km (600–1000 mi)
Eine längere Betriebszeit über 5400 U/min
vermeiden.
Nach 1600 km (1000 mi)
Das Fahrzeug kann jetzt voll ausgefahren
werden.
ACHTUNG
GCA10311
 Drehzahlen im roten Bereich grun d-
sätzlich vermei den.
 Bei Motorstörun gen währen d d er
Einfahrzeit das Fahrzeug sofort von
einer Yamaha-Fachwerkstatt ü ber-
prüfen lassen.
UB95G2G0.book Page 1 Wednesday, September 11, 2019 3:25 PM

Wichtige Fahr- un d Be dienun gshinweise
5-2
5
GAU86590
Motor starten
Das Zündunterbrechungs- und Anlass-
sperrschalter-System erlaubt das Starten
unter den folgenden Bedingungen:
 das Getriebe befindet sich in der Leer-
laufstellung oder
 es ist ein Gang eingelegt, der Seiten-
ständer ist hochgeklappt und der
Kupplungshebel wird gezogen.
Starten des Motors
1. Das Zündschloss einschalten und den Motorstoppschalter in die Laufstel-
lung schalten.
2. Sich vergewissern, dass die Anzeige und Warnleuchte(n) einige Sekunden
leuchten und dann erlöschen. (Siehe
Seite 3-4.)
HINWEIS
Den Motor nicht starten, wenn die Mo-
torstörungs-Warnleuchte oder die Öl-
stand-Warnleuchte eingeschaltet
bleibt.
 Die ABS-Warnleuchte sollte aufleuch-
ten und so lange leuchten, bis das
Fahrzeug eine Geschwindigkeit von
10 km/h (6 mi/h) erreicht.
ACHTUNG
GCA24110
Falls eine Warn- o der Kontrollleuchte
nicht wie o ben beschrie ben ar beitet, das
Fahrzeug von einer Yamaha-Fachwerk-
statt prüfen lassen.
3. Das Getriebe in Leerlaufstellung schalten.
4. Den Starterschalter drücken, um den Motor anzulassen.
5. Den Starterschalter loslassen, wenn
der Motor startet oder nach 5 Sekun-
den. Vor erneutem Drücken des Star-
terschalters 10 Sekunden warten, da-
mit sich die Batteriespannung wieder
aufbauen kann.
ACHTUNG
GCA11043
Zur Schonun g d es Motors niemals mit
kaltem Motor stark beschleuni gen!
UB95G2G0.book Page 2 Wednesday, September 11, 2019 3:25 PM

Wichtige Fahr- un d Be dienun gshinweise
5-3
5
GAU68221
HINWEIS
Zur Ausstattung dieses Modells gehören:
 eine Trägheits-Messeinheit (IMU). Die-
se Einheit schaltet den Motor im Falle
eines Überschlags aus. Das Zünd-
schloss aus- und dann einschalten,
bevor versucht wird, den Motor wie-
der zu starten. Anderenfalls startet der
Motor nicht, selbst wenn der Motor
bei Drücken des Starterschalters an-
gelassen wird.
 ein automatisches Motorstopp-Sys-
tem. Der Motor schaltet sich automa-
tisch aus, wenn er 20 Minuten im
Leerlauf laufen gelassen wird. Drü-
cken Sie, wenn der Motor sich aus-
schaltet, einfach den Starterschalter,
um den Motor neu zu starten.
GAU55482
Schalten
Durch Einlegen der entsprechenden Gänge
kann die Motorleistung beim Anfahren, Be-
schleunigen und Bergauffahren optimal ge-
nutzt werden.
Die Gänge können entweder mit dem Fuß-
schalthebel oder dem Handschalthebel
eingelegt werden. Nähere Angaben zur
Funktionsweise des YCC-S-Systems siehe
Seite 3-25, nähere Angaben zur Betätigung
des Fußschalthebels siehe Seite 3-26 und
nähere Angaben zur Betätigung des Hand-
schalthebels siehe Seite 3-27.
Die Abbildung zeigt die Lage der Gänge.
HINWEIS
 Um das Getriebe auf Leerlauf zu
schalten, muss der Fußschalthebel
oder die Seite “ ” des Handschalthe-
1. Gangstellungen
2. Fußschalthebel
1. Gangstellungen
2. Handschalthebel
2
1
2
N
1
1
2
3456
UB95G2G0.book Page 3 Wednesday, September 11, 2019 3:25 PM
